El documento detalla el proyecto de un edificio multifuncional en Nakura, Kenia, destacando el uso de materiales de baja tecnología y estrategias de diseño bioclimático para optimizar el confort y la eficiencia energética. Se especifican los materiales y métodos constructivos, incluyendo la utilización de aislamiento continuo y carpinterías de altas prestaciones. Además, se presentan secciones y alzados del edificio a diferentes escalas.

1. ACCESO SURESTE
A
3,00 3,00
B C D E F G
3,00 3,00 3,00 3,00
1
2
3
4
5
6
1,902,702,702,701,90
RECOGIDA DE AGUA
2
ALMACENAJE DE MOBILIARIO
ZONA DE TRABAJO
ZONA DE TALLERES
ZONA DE ESTUDIO
ZONA DE DESCANSO
ACCESO NOROESTE
T C
M
+0.78
V1
V1186 m2
P1P1
Te L
L
Te L
L
1
10
2
3
4
5
6
7
8
9
V1
M1
M1
P1
PENDIENTE 7%PENDIENTE 7%
V2
Proyecto de ejecución material con baja tecnología 04
UE
Javier Leyva Díaz exp: 20818638TALLER DE TECNOLOGÍAEDIFICIO MULTIFUNCIONAL _ Molo, Nakura, Kenya

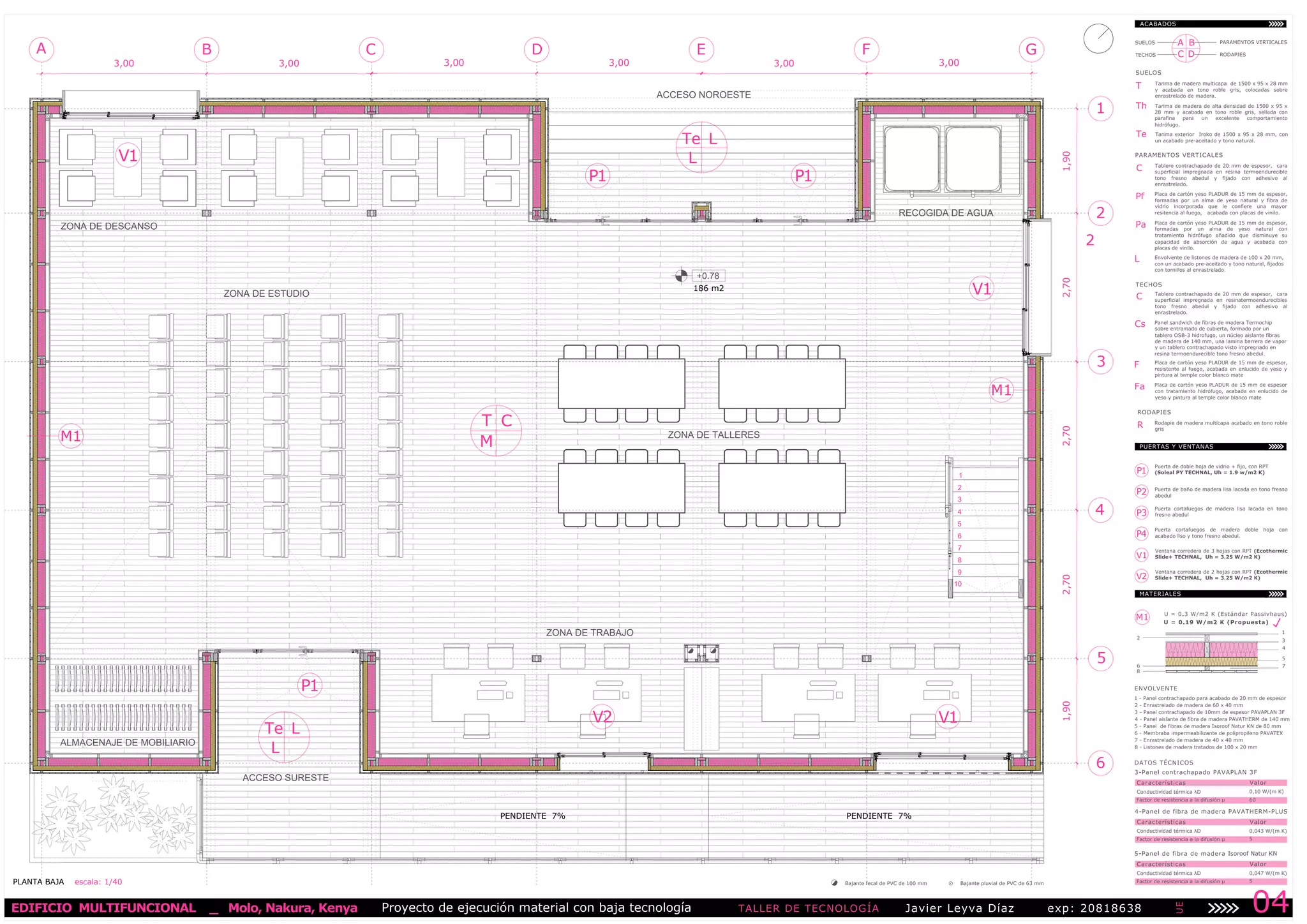

PLANTA BAJA escala: 1/40
Tarima de madera multicapa de 1500 x 95 x 28 mm
y acabada en tono roble gris, colocadas sobre
enrastrelado de madera.
ACABADOS
T
B
C D
ASUELOS
TECHOS
PARAMENTOS VERTICALES
RODAPIES
SUELOS
Tablero contrachapado de 20 mm de espesor, cara
superficial impregnada en resina termoendurecible
tono fresno abedul y fijado con adhesivo al
enrastrelado.
C
PARAMENTOS VERTICALES
Tarima de madera de alta densidad de 1500 x 95 x
28 mm y acabada en tono roble gris, sellada con
parafina para un excelente comportamiento
hidrófugo.
Th
Placa de cartón yeso PLADUR de 15 mm de espesor,
formadas por un alma de yeso natural y fibra de
vidrio incorporada que le confiere una mayor
resitencia al fuego, acabada con placas de vinilo.
Pf
Placa de cartón yeso PLADUR de 15 mm de espesor,
formadas por un alma de yeso natural con
tratamiento hidrófugo añadido que disminuye su
capacidad de absorción de agua y acabada con
placas de vinilo.
Pa
TECHOS
P1
P2
Puerta de doble hoja de vidrio + fijo, con RPT
(Soleal PY TECHNAL, Uh = 1.9 w/m2 K)
Puerta de baño de madera lisa lacada en tono fresno
abedul
P3
Puerta cortafuegos de madera lisa lacada en tono
fresno abedul
P4
Puerta cortafuegos de madera doble hoja con
acabado liso y tono fresno abedul.
V1
Ventana corredera de 3 hojas con RPT (Ecothermic
Slide+ TECHNAL, Uh = 3.25 W/m2 K)
Envolvente de listones de madera de 100 x 20 mm,
con un acabado pre-aceitado y tono natural, fijados
con tornillos al enrastrelado.
L
Tarima exterior Iroko de 1500 x 95 x 28 mm, con
un acabado pre-aceitado y tono natural.
Te
1 - Panel contrachapado para acabado de 20 mm de espesor
ENVOLVENTE
2 - Enrastrelado de madera de 60 x 40 mm
3 - Panel contrachapado de 10mm de espesor PAVAPLAN 3F
4 - Panel aislante de fibra de madera PAVATHERM de 140 mm
5 - Panel de fibras de madera Isoroof Natur KN de 80 mm
6 - Membraba impermeabilizante de polipropileno PAVATEX
7 - Enrastrelado de madera de 40 x 40 mm
8 - Listones de madera tratados de 100 x 20 mm
Tablero contrachapado de 20 mm de espesor, cara
superficial impregnada en resinatermoendurecibles
tono fresno abedul y fijado con adhesivo al
enrastrelado.
C
Panel sandwich de fibras de madera Termochip
sobre entramado de cubierta, formado por un
tablero OSB-3 hidrofugo, un núcleo aislante fibras
de madera de 140 mm, una lamina barrera de vapor
y un tablero contrachapado visto impregnado en
resina termoendurecible tono fresno abedul.
Cs
PUERTAS Y VENTANAS
MATERIALES
1
2
3
4
6
5
7
8
M1 U = 0.3 W/m2 K (Estándar Passivhaus)
U = 0.19 W/m2 K (Propuesta)
3-Panel contrachapado PAVAPLAN 3F
Características
Conductividad térmica λD
Factor de resistencia a la difusión μ
Valor
0,10 W/(m K)
60
DATOS TÉCNICOS
4-Panel de fibra de madera PAVATHERM-PLUS
Características
Conductividad térmica λD
Factor de resistencia a la difusión μ
Valor
0,043 W/(m K)
5
5-Panel de fibra de madera Isoroof Natur KN
Características
Conductividad térmica λD
Factor de resistencia a la difusión μ
Valor
0,047 W/(m K)
5
V2
Ventana corredera de 2 hojas con RPT (Ecothermic
Slide+ TECHNAL, Uh = 3.25 W/m2 K)
Rodapie de madera multicapa acabado en tono roble
gris
R
RODAPIES
F Placa de cartón yeso PLADUR de 15 mm de espesor,
resistente al fuego, acabada en enlucido de yeso y
pintura al temple color blanco mate
Fa Placa de cartón yeso PLADUR de 15 mm de espesor
con tratamiento hidrófugo, acabada en enlucido de
yeso y pintura al temple color blanco mate
Bajante pluvial de PVC de 63 mmBajante fecal de PVC de 100 mm

2. 1
V1
+0.78 +0.78
10
2
3
4
5
6
7
8
9
11
12
13
14
15
COCINA
BAÑOS BAÑOS
LOUNGE + CIRCULACIONES
AUTOSERVICIO
Th Pf
F R
Th C
Cs
Th Pa
Fa R
Th Pa
R
T C
Cs
T C
Cs
T C
Cs
V2
V2
V2
Fa
M1
M1
P2 P2
P4 P3
20.45 m2
10.50 m2
6.95 m2 6.95 m2
85.30 m2
M2
M3
A
3,00 3,00
B C D E F G
3,00 3,00 3,00 3,00
1
2
3
4
5
6
1,902,702,702,701,90
V1
+3.78+3.78
Proyecto de ejecución material con baja tecnología 05
UE
Javier Leyva Díaz exp: 20818638TALLER DE TECNOLOGÍAEDIFICIO MULTIFUNCIONAL _ Molo,Nakura,Kenya

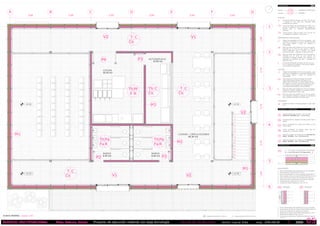

PLANTA PRIMERA escala: 1/40
Tarima de madera multicapa de 1500 x 95 x 28 mm
y acabada en tono roble gris, colocadas sobre
enrastrelado de madera.
ACABADOS
T
B
C D
ASUELOS
TECHOS
PARAMENTOS VERTICALES
RODAPIES
SUELOS
Tablero contrachapado de 20 mm de espesor, cara
superficial impregnada en resina termoendurecible
tono fresno abedul y fijado con adhesivo al
enrastrelado.
C
PARAMENTOS VERTICALES
Tarima de madera de alta densidad de 1500 x 95 x
28 mm y acabada en tono roble gris, sellada con
parafina para un excelente comportamiento
hidrófugo.
Th
Placa de cartón yeso PLADUR de 15 mm de espesor,
formadas por un alma de yeso natural y fibra de
vidrio incorporada que le confiere una mayor
resitencia al fuego, acabada con placas de vinilo.
Pf
Placa de cartón yeso PLADUR de 15 mm de espesor,
formadas por un alma de yeso natural con
tratamiento hidrófugo añadido que disminuye su
capacidad de absorción de agua y acabada con
placas de vinilo.
Pa
TECHOS
Rodapie de madera multicapa acabado en tono roble
gris
R
RODAPIES
P1
P2
Puerta de doble hoja de vidrio + fijo, con RPT
(Soleal PY TECHNAL, Uh = 1.9 w/m2 K)
Puerta de baño de madera lisa lacada en tono fresno
abedul
P3
Puerta cortafuegos de madera lisa lacada en tono
fresno abedul
P4
Puerta cortafuegos de madera doble hoja con
acabado liso y tono fresno abedul.
V1
Ventana corredera de 3 hojas con RPT (Ecothermic
Slide+ TECHNAL, Uh = 3.25 W/m2 K)
Envolvente de listones de madera de 100 x 20 mm,
con un acabado pre-aceitado y tono natural, fijados
con tornillos al enrastrelado.
L
Tarima exterior Iroko de 1500 x 95 x 28 mm, con
un acabado pre-aceitado y tono natural.
Te
1 - Panel contrachapado para acabado de 20 mm de espesor
ENVOLVENTE
2 - Enrastrelado de madera de 60 x 40 mm
3 - Panel contrachapado de 10mm de espesor PAVAPLAN 3F
4 - Panel aislante de fibra de madera PAVATHERM de 140 mm
5 - Panel de fibras de madera Isoroof Natur KN de 80 mm
6 - Membraba impermeabilizante de polipropileno PAVATEX
7 - Enrastrelado de madera de 40 x 40 mm
8 - Listones de madera tratados de 100 x 20 mm
Tablero contrachapado de 20 mm de espesor, cara
superficial impregnada en resinatermoendurecibles
tono fresno abedul y fijado con adhesivo al
enrastrelado.
C
Panel sandwich de fibras de madera Termochip
sobre entramado de cubierta, formado por un
tablero OSB-3 hidrofugo, un núcleo aislante fibras
de madera de 140 mm, una lamina barrera de vapor
y un tablero contrachapado visto impregnado en
resina termoendurecible tono fresno abedul.
Cs
F Placa de cartón yeso PLADUR de 15 mm de espesor,
resistente al fuego, acabada en enlucido de yeso y
pintura al temple color blanco mate
PUERTAS Y VENTANAS
MATERIALES
1
2
3
4
6
5
7
8
M1 U = 0.3 W/m2 K (Estándar Passivhaus)
U = 0.19 W/m2 K (Propuesta)
V2
Ventana corredera de 2 hojas con RPT (Ecothermic
Slide+ TECHNAL, Uh = 3.25 W/m2 K)
Fa Placa de cartón yeso PLADUR de 15 mm de espesor
con tratamiento hidrófugo, acabada en enlucido de
yeso y pintura al temple color blanco mate
TABIQUEM2 TABIQUEM3
1 - Panel contrachapado para acabado de 20 mm de espesor
2 - Panel aislante de fibra de madera PAVATHERM de 100 mm
3 - Estructura metálica para soporte de lavamanos
4 - Doble capa de carton yeso PLADUR hidrófugo de 15 mm
5 - Montante de madera de 100 x 50 mm
6 - Triple capa de cartón yeso PLADUR resistente al fuego de
15 mm
1
2
3
4
1
5
6
2
Bajante pluvial de PVC de 63 mmBajante fecal de PVC de 100 mm

3. A
3,00 3,00
BCDEFG
3,00 3,00 3,00 3,00
+0.78
+3.78
+7.90
+0.78
+3.78
+7.90
23456
1,90 2,70 2,70 2,70 1,90
1
NE
SE
Proyecto de ejecución material con baja tecnología 07
UE
Javier Leyva Díaz exp: 20818638TALLER DE TECNOLOGÍAEDIFICIO MULTIFUNCIONAL _ Molo,Nakura,Kenya

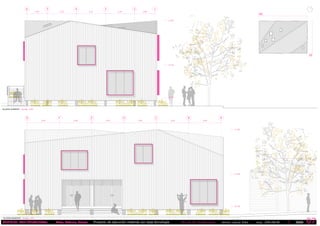

ALZADO NORESTE escala: 1/50
ALZADO SURESTE escala: 1/50

4. 3,00 3,00 3,00 3,00 3,00 3,00
A B C D E F G
+0.78
+3.78
+7.90
2 3 4 5 6
1,90 2,70 2,70 2,70 1,90
1
+0.78
+3.78
+7.90
Proyecto de ejecución material con baja tecnología 09
UE
Javier Leyva Díaz exp: 20818638TALLER DE TECNOLOGÍAEDIFICIO MULTIFUNCIONAL _ Molo,Nakura,Kenya
Las estrategias de diseño bioclimático del edificio se centraron en conseguir un
confort interior adecuado, fundamentalmente en franja horaria de la tarde;
cuidando la orientación para un aprovechamiento óptimo del soleamiento, la
envolvente y su grado de aislamiento para conseguir un intercambio
energético adecuado, control de los puentes térmicos y elección de
carpinterías de altas prestaciones.
EFICIENCIA ENERGÉTICA
Envolvente térmica
Tanto la capa de aislamiento como la estanqueidad se disponen de forma
continua por todo el perímetro del edificio

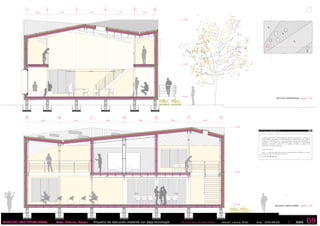

SECCIÓN LONGITUDINAL escala: 1/50
U = 0.19 W/m2 K
SECCIÓN TRANSVERSAL escala: 1/50

5. Proyecto de ejecución material con baja tecnología 12
UE
Javier Leyva Díaz exp: 20818638TALLER DE TECNOLOGÍAEDIFICIO MULTIFUNCIONAL _ Molo, Nakura, Kenya
1
2
3
4 65 7 8 9 10
11
12
13
14
7
15
11
16 7 8 9 10
19
16
17
5
20
21
22
23
24
25
26
29
18
27
28
30
31
32
33
34

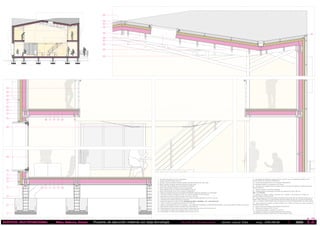

1 - Hormigón de limpieza de 10 cm de espesor
2 - Zapata superficial aislada de HA-25
3 - Anlcaje a enano de pletina metálica (Simpson Strong) de fijación de viga y pilar
4 -Pletina metálica (Simpson Strong) de fijación de viga y pilar
5 - Membraba impermeabilizante de polipropileno PAVATEX
6 - Panel contrachapado hidrófugo de 20 mm de espesor
7 - Panel aislante de fibra de madera PAVATHERM de 140 mm
8 - Panel contrachapado de 20 mm de espesor PAVAPLAN 3F
9 - Tablero de aislamiento de fibra de madera PAVABOARD altamente resistente a la compresión
10 - Tarima de madera multicapa de 1500 x 95 x 20 mm acabada en tono roble gris
11 -Viga doble de madera conífera acerrada C24 de 80 x 200 mm
12 - Estructura soporte del aislamiento térmico de madera conífera acerrada C24 de 50 x 140 mm
13 - Vierteaguas de madera tratada para exteriores
14- Ventana corredera de 3 hojas con RPT (Ecothermic Slide+ TECHNAL, Uh = 3.25 W/m2 K)
15 - Panel de fibras de madera Isoroof Natur KN de 80 mm
16- Tablero contrachapado de 20 mm de espesor, cara superficial impregnada en resinatermoendurecibles tono fresno abedul y fijado con adhesivo.
17- Viga doble de madera conífera acerrada C24 de 50 x 200 mm
18- Barras tensoras de acero para contrarrestar la deformación del pórtico en las luces de 8 m
19 - Enrastrelado de madera para acabado interior de 60 x 40 mm
20 - Enrastrelado de madera para acabado exterior de 40 x 40 mm
21 - Envolvente de listones de madera de 100 x 20 mm, con un acabado pre-aceitado y tono
natural, fijados con tornillos al enrastrelado.
22 - Panel contrachapado de 20 mm de espesor PAVAPLAN 3F
23- Barandilla metálica con pasamanos de madera
24 - Estructura de cubierta vista de madera conífera acerrada C24 fijadas por pletinas Simpson
Strong y bulones.
25 - Canalón metálico en limahoya diagonal
26 - Ventana giratoria motorizada con toldillo de protección de 780 x 980 mm
(Uh = 1.3 W/m2 K
27- Riostras de madera conífera acerrada C24 y fijadas a los pórticos por medio de
pletinas metálica Simpson Strong
28 - Panel sandwich de fibras de madera Termochip sobre entramado de cubierta, formado por un
tablero OSB-3 hidrofugo, un núcleo aislante fibras de madera de 140 mm, una lamina barrera de
vapor y un tablero contrachapado visto impregnado en resina termoendurecible tono fresno abedul.
29 - Viga cumbrera de madera acerrada conífera C24 y fijada al pórtico por medio de pletinas
metálicas Simpson Strong.
30 - Panel de fibras de madera Isoroof Natur KN de 80 mm
31 - Rastreles de madera de 30 x 50 mm
32 - Chapa grecada fijada a rastreles con tornillos
33- Acabado en listones de madera tratados de 100 x 20 mm
y separados para evacuar el agua hacia la chapa grecada inferior

6. Proyecto de ejecución material con baja tecnología 08
UE
Javier Leyva Díaz exp: 20818638TALLER DE TECNOLOGÍAEDIFICIO MULTIFUNCIONAL _ Molo,Nakura,Kenya
