Este documento presenta los análisis de diseño para un proyecto de arte y cultura llamado ART FACTORY en Monterrey, México. Incluye diagramas y gráficos que muestran las condiciones de luz y viento del sitio, los flujos de usuarios propuestos, y el proceso de definir y erosionar el volumen del edificio basado en vistas importantes y piezas arquitectónicas del vecindario histórico. El objetivo final es crear un sólido que maximice el espacio construido mientras mantiene el por

1. ART FACTORY// mty
universidad anáhuac / escuela de arquitectura / proyectos profesionales 10 / ma. fernanda patiño / enero-mayo 10

2. ART FACTORY// mty

3. ART FACTORY// mty
[condiciones físicas_sol y viento]
planta alzado axonométrico
N
Junio 21_ INVIERNO_ PRIMAVERA_
solsticio de verano dirección: SE (desde NO) dirección: E (desde NO)
velocidad máx: 53.3 km/h velocidad máx: 33.5 km/h
velocidad prom: 2.6 km/h velocidad prom: 4.1 km/h
O E N N
S O E O E
Mar 21 / N
Sep 21_
equinoccio S S
O E
VERANO_ OTOÑO_
dirección: SE (desde N) dirección: E (desde N)
velocidad máx: 33.8 km/h velocidad máx: 36.4 km/h
velocidad prom: 5.4 km /h velocidad prom: 3.3 km/h
S
N N
N
Dic 21_
solsticio de invierno
O E O E
O E
S S
S

4. ART FACTORY// mty
12 pm
10 pm
11 pm
10 am
11 am
12 am
[storyboards_actividad por usuario]
1 pm
2 pm
3 pm
4 pm
5 pm
6 pm
7 pm
8 pm
9 pm
3 am
4 am
5 am
6 am
7 am
8 am
9 am
1 am
2 am
acceso
servicio
IND
PUB
PRIV
E
FLUJO 1_ residente acceso
principal
acceso
servicio
IND
PUB
PRIV
E
FLUJO 2_ empleado
acceso
principal
acceso
servicio
IND
PUB
PRIV
E
FLUJO 3_ huesped
acceso
principal
acceso
servicio
IND
PUB
PRIV
E
FLUJO 4_ visitante
acceso
principal

5. ART FACTORY// mty
[volumen_proceso para definir el sólido]
acceso 2_vista parque
de servicio fundidora + paseo
sta. lucía
acceso
1_vista cerro de la principal
silla +
parque sta. catarina
PROCESO_ la volumetría del sólido área libre PROCESO_ el sólido se extruye el
se definió a partir de las vistas predo- número máximo de niveles para tener
minantes del terreno, los principales servicios el volumen máx. a construir y a partir
flujos, y el porcentaje de área libre que de ese punto comenzar el proceso de
programa público
pide el reglamento. erosión.

6. ART FACTORY// mty
[volumen_erosión del sólido]
Paso 1_ Dentro de Barrio Antiguo Paso 2_ Las piezas se insertan en
se identifican las piezas con uso predo- el sólido para establecer la relación
minantemente cultural, las cuales sólido/vacío dentro de la envolvente.
definirán la forma que tomará la
erosión al sólido.

7. ART FACTORY// mty proceso_
[volumen_ footprint & void]
La piezas de Barrio Antiguo se reinterpretan
dentro de la envolvente del nuevo edificio.
Se conservan los vacíos, y en base a estos se
redefine una nueva “huella” de los sólidos
que se escogieron dentro del contexto.
identificar vacíos, definir aislar los vacíos dentro de redefinir huella resultado: nueva huella:
STEP “la huella” STEP la envolvente STEP respetando vacíos STEP nuevo sólido
1 2 3 4
PB
N -1 N 1
N 2 N 3
N 4 N 5

8. ART FACTORY// mty

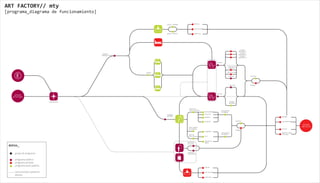

[programa_diagrama de funcionamiento]
admon. ROOMS oficinas
sala de juntas
admon. HOSTEL staff room
lounge +
biblioteca 1
lounge +
vestíbulo biblioteca 2
ROOMS / HOSTEL lounge +
biblioteca 3
IND
terraza
estación de
internet
HOSTEL salón de juegos
E
PRIV
snack bar servicios
café / bar bodega
PUB
terraza
acceso
principal
meeting point lounge +
biblioteca
talleres de
artes manuales área general
pintura/dibujo de trabajo
vestíbulo escultura
FACTORY bodegas
grabado
fundición servicios mantenimiento
acceso
taller rotativo
servicio
de artesanía servicio
bodega
fotografía
área general andenes carga
taller de de trabajo /descarga
artes visuales cine
laboratorio
exhibición digital
temporal
datos_
exhibición
grupo de programa permanente
programa público
programa privado
programa semi-público
oficinas
comunicación peatonal sala de juntas
directa
staff room

9. ART FACTORY// mty
[programa_listado detallado de programa]
ROOMS + HOSTEL FACTORY
1 Vivienda 5,200 m2 3 Servicios 950 m2 6 Servicios + Administración 480 m2 8 Ocio + Descanso 700 m2
1.1 Estudio 40 m2 3.1 Lobby 50 m2 6.1 Lobby General 80 m2 8.1 Lounge+ Biblioteca 100 m2
1.1.1 Dormitorio 9 m2 3.2 Recepción 30 m2 6.1.1 Módulo de Información 2 m2 8.2 Terraza 250 m2
1.1.2 Aseo 4 m2 3.3 Guardarropa 30 m2 6.1.2 Sanitarios 40 m2 8.3 Café/ Bar 250 m2
1.1.3 Cocineta 3.5 m2 3.4 Oficinas Administrativas 80 m2 6.1.3 Guardarropa 30 m2 8.3.1 Salón 105 m2
1.1.4 Estar/ Área de trabajo 19.50 m2 3.4.1 Administración de vivienda 6.2 Oficinas Administrativas 95 m2 8.3.2 Servicios 45 m2
1.1.5 Circulación interior 4 m2 3.4.2 Administración de hostal 6.2.1 Ofna. Director Gral 20 m2 8.3.2.1 Barra de bar / barra de café
x 130 studios 5,200m2 3.4.3 Sala de espera 6.2.2 Ofna. Administrativa 1 7.5 m2 8.3.2.2 Cocina fría
3.4.4 Sala de juntas 6.2.3 Ofna. Administrativa 2 7.5 m2 8.3.2.3 Lavaplatos
2 Áreas Comunes 1,550 m2 3.4.5 Sanitarios 6.2.4 Ofna. Administrativa 3 7.5 m2 8.3.2.4 Devolución de platos
2.1 Lounge + Biblioteca 310 m2 3.5 Autolavandería 40 m2 6.2.5 Ofna. Administrativa 4 7.5 m2 8.3.2.5 Aparador de bebidas / snacks
2.1.1 Lounge + Biblioteca 1 (vestíbulo principal) 150 m2 3.6 Mantenimiento y Suministro 150 m2 6.2.6 Secretaría General 5 m2 8.3.2.6 Almacén de provisiones diarias y envases
2.1.2 Lounge + Biblioteca 2 80 m2 3.6.1 Vestíbulo 6.2.7 Sala de Juntas 25 m2 8.3.2.7 Lavabos y guardarropa p/ personal
2.1.3 Lounge + Biblioteca 3 80 m2 3.6.2 Área de recepción 6.2.8 Curaduría 20 m2 8.3.2.8 Sanitarios para clientes
2.2 Terraza 300 m2 3.6.3 Bodega de Mantenimiento 6.2.9 Sanitarios 5 m2 8.4 Sanitarios 40 m2
2.3 Salón de Juegos 200 m2 3.6.4 Bodega de Artículos de Limpieza 6.2.10 Bodega de papelería 5 m2
2.4 Estación de Internet 50 m2 3.6.5 Lavandería 30 m2 6.3 Staff Room 60 m2 9 Exhibición + Performance 1,200 m2
2.5 Snack Bar (50-60 plazas sentadas) 200 m2 3.7 Staff room 100 m2 6.3.1 Cocineta 9.1 Vestíbulo 120 m2
2.5.1 Comedor 120 m2 3.7.1 Cocineta 6.3.2 Sala de estar 9.1.1 Exhibición 75 m2
2.5.2 Cocina y Servicios 80 m2 3.7.2 Sala de estar 6.3.3 Aseo p/ personal 9.1.2 Recepción 5 m2
2.5.2.1 Entrega de alimentos 3.7.3 Aseo p/ personal 6.3.4 Lockers 9.1.3 Sanitarios 40 m2
2.5.2.2 Lavaplatos 3.7.4 Lockers 6.4 Mantenimiento y Suministro 245 m2 9.2 Galería de Exhibición permanente 360 m2
2.5.2.3 Devolución de platos y cubiertos 3.8 Patio de servicio 100 m2 6.4.1 Vestíbulo 9.3 Galería de Exhibición temporal / Sala de usos múltiples 720 m2
2.5.2.4 Aparador de bebidas con mezclador, tostador, etc. 6.4.2 Bodega de Paso
2.5.2.5 Horno y pequeño puesto de pastelería 4 Hostel 1300 m2 6.4.3 Bodega de Mantenimiento 10 Comercio 120 m2
2.5.2.6 Mantenimiento de platos preparados 4.1 Habitaciones 1300 m2 6.4.4 Bodega General 10.1 Art Store 120 m2
2.5.2.7 Salsas y asados 4.1.1 Habitaciones Individuales 160 m2 6.4.5 Bodega de Material 10.1.1 Bodega 24 m2
2.5.2.8 Fogones 20 habitaciones, cada una: 6.4.6 Andamio de Carga y Descarga 10.1.2 Exhibición 96 m2
2.5.2.9 Cocinado de alimentos Dormitorio 16 m2
2.5.2.10 Lavado de ollas y sartenes Aseo 4 m2 7 Talleres 2,900m2
5 Circulaciones 600 m2
2.5.2.11 Almacén de envases vacíos, oficina, refrigeradores y congeladores 4.1.2 Habitaciones Privadas 372 m2 7.1 Vestíbulo 30 m2
2.5.2.12 Aseos p/ el personal 4.1.2.1 8 habitaciones de 6 camas 144 m2 7.2 Talleres de Artes Manuales 1,810 m2
2.5.2.13 Barra de bar, también para alimentos 4.1.2.2 6 habitaciones de 4 camas 64 m2 7.2.1 Núcleo de Pintura / Dibujo
2.5.2.14 Sanitarios para clientes 4.1.2.3 6 habitaciones de 2 camas 64 m2 7.2.1.1 Núcleo de Trabajo
2.6 Café/ Bar 150 m2 4.1.2.4 servicios exteriores 100 m2 7.2.1.2 Bodega
2.6.1 Salón 105 m2 4.1.3 Habitaciones Públicas 745 m2 7.2.1.3 Aseo
2.6.2 Servicios 45 m2 4.1.3.1 12 habitaciones de 8 camas 240 m2 7.2.2 Núcleo de Escultura
2.6.2.1 Barra de bar / barra de café 4.1.3.2 8 habitaciones de 6 camas 216 m2 7.2.2.1 Núcleo de Trabajo
2.6.2.2 Cocina fría 4.1.3.3 4 habitaciones de 4 camas 64 m2 7.2.2.2 Bodega
2.6.2.3 Lavaplatos 4.1.3.4 servicios exteriores 225 m2 7.2.2.3 Aseo
2.6.2.4 Devolución de platos 7.2.3 Núcleo de Grabado
2.6.2.5 Aparador de bebidas / snacks 5 Circulaciones 1000 m2 7.2.3.1 Núcleo de Trabajo
2.6.2.6 Almacén de provisiones diarias y envases 7.2.3.2 Bodega
2.6.2.7 Lavabos y guardarropa p/ personal 7.2.3.3 Aseo
2.6.2.8 Sanitarios para clientes 7.2.4 Núcleo de Fundición
2.7 Sanitarios 25 m2 7.2.4.1 Núcleo de Trabajo
7.2.4.2 Bodega
7.2.4.3 Aseo
7.2.5 Área general de trabajo
7.3 Taller Rotativo (artesanía mexicana) 280 m2
7.3.1 Núcleo de Trabajo
7.3.2 Bodega
7.3.3 Aseo
7.3.4 Área general de trabajo
7.4 Taller de Artes Visuales 700 m2
7.4.1 Núcleo de Fotografía
7.4.1.1 Núcleo de Trabajo
7.4.1.2 Bodega
7.4.2 Núcleo de Cine
7.4.2.1 Núcleo de Trabajo
7.4.2.2 Bodega
7.4.3 Laboratorio de Creación Digital
7.4.5 Área general de trabajo
7.5 Sanitarios 40 m2
7.6 Bodega General 45 m2

10. ART FACTORY// mty FACTORY
lobby
proceso_
[programa_ zonificación por nivel] administración
servicios
exhibición temporal La distribución de los espacios dentro de los
sólidos se basa en el diagrama de funciona-
miento, el esquema de orientaciones
ideales, y finalmente las áreas necesarias
para desarrollar el programa.
café / bar
FACTORY
lobby + servicios
administrativos
ROOMS + HOSTEL
ROOMS + HOSTEL
snack bar FACTORY
PB art store
nodo circulación vertical
FACTORY
Exhibición Temporal +
Permanente
FACTORY
Talleres
lounge + biblioteca
Bodegas
estación de internet
Lounge+ Biblioteca
salón de juegos
ROOMS + HOSTEL
N -1 N 1
estudios
HOSTEL ROOMS
Hab. Privadas
Hab. Públicas
Hab. Individuales
lounge + biblioteca
ROOMS + HOSTEL
N 2 N 3
N_
ROOMS
café / bar
Estudios
lounge + biblioteca
ROOMS + HOSTEL
N 4 N 5
ORIENTACIÓN_ posición ideal estudios estudios
ISOMÉTRICO_ traslape de niveles
ROOMS ROOMS

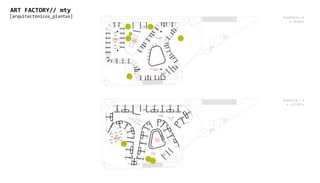

16. ART FACTORY// mty
[arquitectónicos_corte 1]

17. ART FACTORY// mty
[arquitectónicos_corte por fachada]

18. ART FACTORY// mty
[fachada_proceso]
definir las bandas con sobreponer las bandas
STEP relación vacío/sólido STEP para obtener diferentes
1 2 densidades de color
abstracción: se obtienen
STEP pixeles con un filtro digital
3
Paso 1_ Dentro de Barrio Antiguo
se identifican las piezas con uso predo-
minantemente cultural, las cuales
definirán la forma que tomará la
erosión al sólido.
