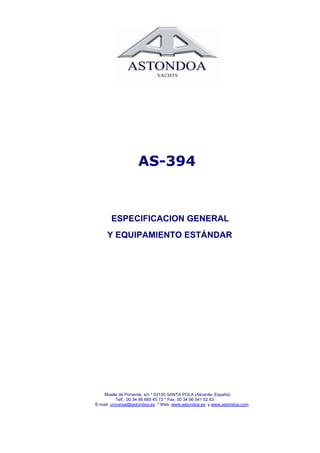

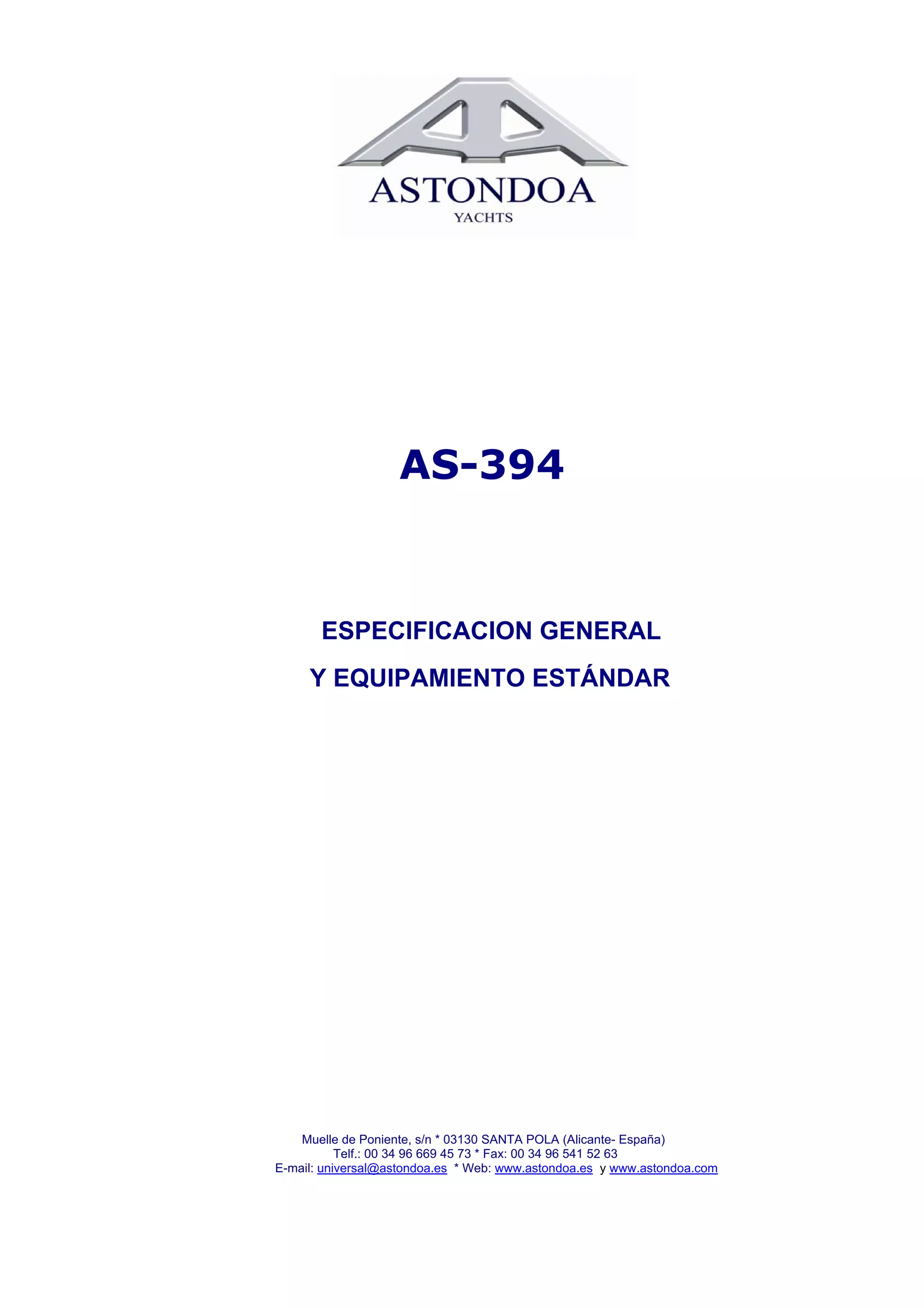

1. AS-394
ESPECIFICACION GENERAL
Y EQUIPAMIENTO ESTÁNDAR
Muelle de Poniente, s/n * 03130 SANTA POLA (Alicante- España)
Telf.: 00 34 96 669 45 73 * Fax: 00 34 96 541 52 63
E-mail: universal@astondoa.es * Web: www.astondoa.es y www.astondoa.com

2. CARACTERISTICAS PRINCIPALES AS-394
Eslora total 12,60 MTS
Eslora de casco 11,99 MTS
Eslora flotación 10,00 MTS
Manga máxima 3,97 MTS
Puntal centro 2,25 MTS
Calado máximo quilla 0,76 MTS
Alojamiento pasajeros 4 (+2 opcionales)
Capacidad tanques gasoil 900 LTS
Capacidad tanques agua potable 320 LTS
Autonomía a velocidad de crucero aproximadamente 220 MILLAS
MOTORIZACIONES
VOLVO D-6 2 X 310 CV TRANSMISION IPS-400
VOLVO D-6 2 X 370 CV TRANSMISION EJES
YANMAR 6LYA-STP 2 X 370 CV TRANSMISION EJES
EQUIPAMIENTO ESTÁNDAR
* Casco Blanco. * Mobiliario cerezo brillo. * Hélice de proa 12V doble mando. * Colchonetas solarium
proa. * RadioCD con cargador de 6 CD’s. * Toma de puerto 220V y cargador de baterias. * VHF,
profundimetro y corredera Raytheon en puente inferior. * Barandilla popa puente alto con
metacrilato. * Segundo limpiaparabrisas. * Ducha agua caliente/fría en plataforma de baño. *
Pintura antifouling obra viva. * Molinete, cadena y ancla con tres accionamientos. * Cocina
completa. * Preinstalación T.V en camarotes. * Ventanas patronera correderas. * Televisión con DVD
en salón y antena T.V. * Altavoces techo bañera y camarotes con potenciometro. * Lona cubre
cristales proa, laterales patronera y cuadro mandos puente alto. * 2 Camarotes. * 1 Baño. * 6
Defensas, 2 cabos amarre, 1 bichero.

3. EQUIPOS OPCIONALES RECOMENDADOS
- Generador
- Aire acondicionado
- Electrónica de Navegación
- Pasarela
- Sofá salón convertible en cama
- Tapicería piel
- Asiento popa bañera en poliéster
- Piso Bañera en teka
- Toldo Bimini Top en fly
- Toldos camper en popa
- Asiento fibra en fly.
CONSTRUCCION Y DECORACION
Diseñado por la Oficina Técnica Astondoa, continua con la línea de nuestras construcciones. Línea
exterior moderna, "V" profunda en proa y líneas de planeo en popa, ausencia de esquinas y ángulos
rectos y una construcción robusta en la que se aplican los mejores gel-coats, resinas isoftálicas y
fibra de vidrio y sándwich balsa con refuerzos longitudinales y transversales. Los acabados interiores
son de madera de cerezo barnizada, en satinado o brillo, los techos y mamparos tapizados en
material tipo Nautolex o similar y las puertas y marcos igualmente en madera de cerezo.
El armador elegirá un juego de colchas, almohadas y moqueta (de lana o acrílica), según
decoración, sobre las opciones que el astillero le presentará.
CABINA INFERIOR
Camarote de armador
* Cama doble central con cajonera, cabecero tapizado y parte superior revestida con espejo biselado
* Dos mesillas * Encimeras bajo portillos * Armario ropero con cajonera * Escotilla de aluminio *
Dos puertas acceso a pasillo y baño *
Camarotes invitados estribor
* Dos camas individuales con cajoneras y cabecero tapizado * Mesilla central con cajones * Armario
ropero con cajonera * Puerta de acceso a pasillo *
Aseo
* Inodoro eléctrico con mueble tapadera * Grifería cromada monomando * Lavabo con mueble bajo
de dos puertas * Armario dos puertas sobre lavabo con frentes de espejo * Plato ducha con cortina *
Accesorios de baño * Tanque aguas negras con indicador de llenado en puente de mandos inferior.*

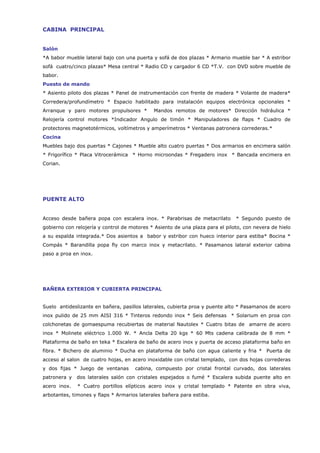

4. CABINA PRINCIPAL
Salón
*A babor mueble lateral bajo con una puerta y sofá de dos plazas * Armario mueble bar * A estribor
sofá cuatro/cinco plazas* Mesa central * Radio CD y cargador 6 CD *T.V. con DVD sobre mueble de
babor.
Puesto de mando
* Asiento piloto dos plazas * Panel de instrumentación con frente de madera * Volante de madera*
Corredera/profundímetro * Espacio habilitado para instalación equipos electrónica opcionales *
Arranque y paro motores propulsores * Mandos remotos de motores* Dirección hidráulica *
Relojería control motores *Indicador Angulo de timón * Manipuladores de flaps * Cuadro de
protectores magnetotérmicos, voltímetros y amperímetros * Ventanas patronera correderas.*
Cocina
Muebles bajo dos puertas * Cajones * Mueble alto cuatro puertas * Dos armarios en encimera salón
* Frigorífico * Placa Vitrocerámica * Horno microondas * Fregadero inox * Bancada encimera en
Corian.
PUENTE ALTO
Acceso desde bañera popa con escalera inox. * Parabrisas de metacrilato * Segundo puesto de
gobierno con relojería y control de motores * Asiento de una plaza para el piloto, con nevera de hielo
a su espalda integrada.* Dos asientos a babor y estribor con hueco interior para estiba* Bocina *
Compás * Barandilla popa fly con marco inox y metacrilato. * Pasamanos lateral exterior cabina
paso a proa en inox.
BAÑERA EXTERIOR Y CUBIERTA PRINCIPAL
Suelo antideslizante en bañera, pasillos laterales, cubierta proa y puente alto * Pasamanos de acero
inox pulido de 25 mm AISI 316 * Tinteros redondo inox * Seis defensas * Solarium en proa con
colchonetas de gomaespuma recubiertas de material Nautolex * Cuatro bitas de amarre de acero
inox * Molinete eléctrico 1.000 W. * Ancla Delta 20 kgs * 60 Mts cadena calibrada de 8 mm *
Plataforma de baño en teka * Escalera de baño de acero inox y puerta de acceso plataforma baño en
fibra. * Bichero de aluminio * Ducha en plataforma de baño con agua caliente y fria * Puerta de
acceso al salon de cuatro hojas, en acero inoxidable con cristal templado, con dos hojas correderas
y dos fijas * Juego de ventanas cabina, compuesto por cristal frontal curvado, dos laterales
patronera y dos laterales salón con cristales espejados o fumé * Escalera subida puente alto en
acero inox. * Cuatro portillos elípticos acero inox y cristal templado * Patente en obra viva,
arbotantes, timones y flaps * Armarios laterales bañera para estiba.

5. INSTALACION MECANICA Y SALA DE MAQUINA
Tanques de gasoil de 900 Lts con válvula de seguridad * Tanques de agua de 320 Lts * Bomba
séptica con filtro e interruptor para agua de ducha * Filtros decantadores de gasoil * Extractores *
Equipo presión * Equipo achique * Calentador de 10 Lts * Filtros de agua en acero inox para
motores * Tubería de cobre o manguitos para alimentación motores * Tomas de fondo en bronce
naval con válvulas de seguridad * Equipo de flaps con bomba hidráulica y chapas de acero inox *
Sistema de masa en todos los elementos mecánicos y eléctricos * Anodos de zinc para ejes, timones
y flaps * Ejes de acero inox AISI 316 de 45 mm * Arbotantes de bronce naval con cojinete de bronce
goma * Timones y timoneras de bronce naval * Bocinas de bronce naval con prensaestopas
refrigeradas * Hélices de bronce cunial o naval * Circuitos independientes para agua fría y caliente *
INSONORIZACION Y AISLAMIENTO
* En sala máquinas capas fono-absorbentes autoextinguibles, de formas irregulares para romper la
onda * En salón lama amortiguante de alta densidad
INSTALACION ELECTRICA
* Cargador automático de baterías marino de 25 A * Sistema alarmas protección motores * Grupo
baterías 220 A/H para servicios generales y grupo 220 A/H para arranque motores * Focos
decorativos halógenos empotrados en el techo * Un juego de lámparas en todos los camarotes *
Luces estancas en sala de maquinas y bañera * Altavoces en salón en camarotes con potenciometro
* Luces de navegación reglamentarias * Cuadro general de fuerza * Conector-desconector baterías *
Paralelo de emergencia * Distribución de cableado tipo Pemsa o similar * Cajas tipo Legran con
regletas y cables codificados y dimensionados un 50% sobre amperaje nominal *
* Para mas información, consulte con nuestros distribuidores
autorizados ó con nuestros departamentos comercial ó técnico.
EL ASTILLERO, SE RESERVA EL DERECHO A MODIFICAR O CAMBIAR ESTAS
ESPECIFICACIONES SIN PREVIO AVISO.
Octubre 2.005
