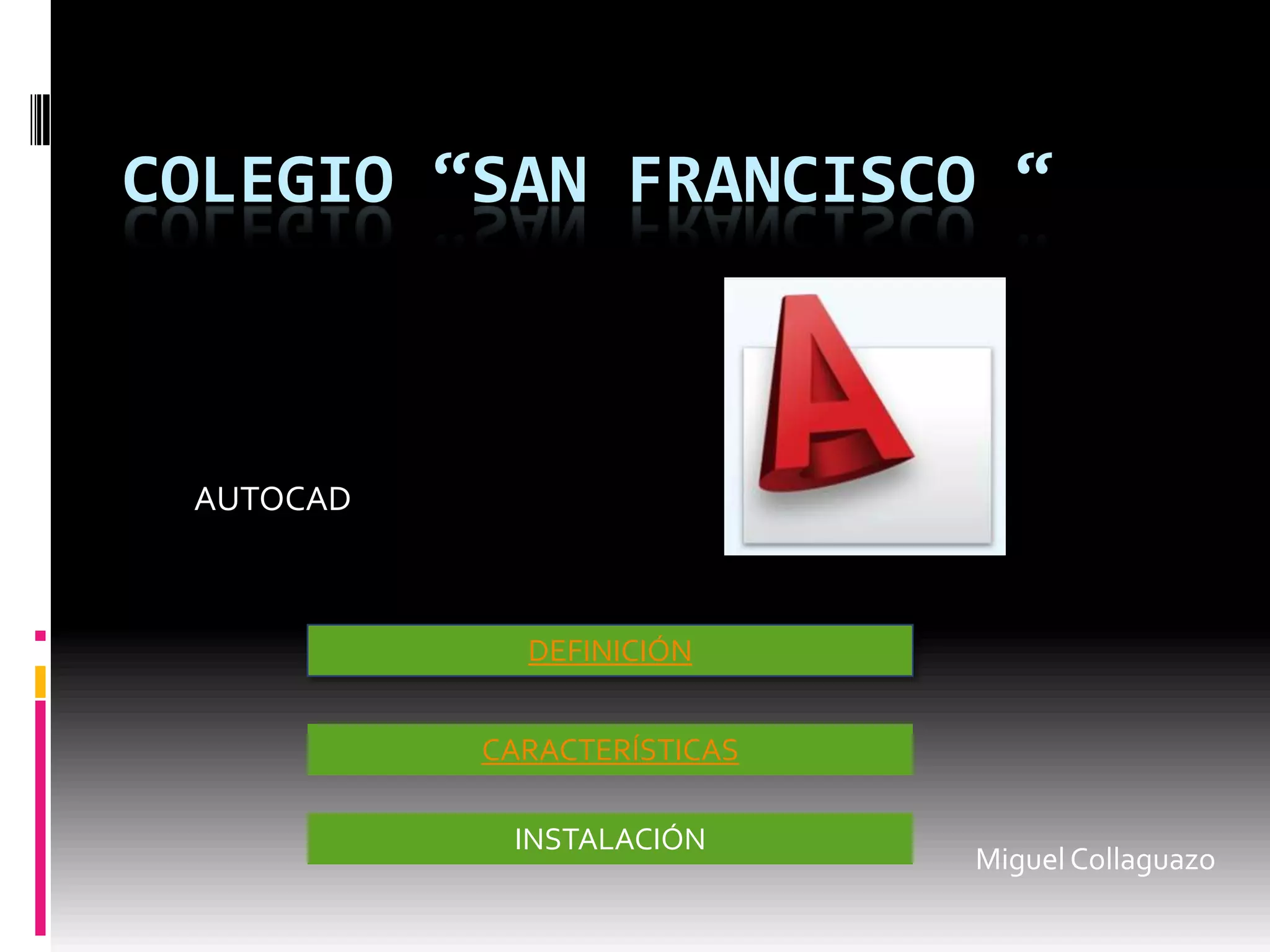

1. COLEGIO “SAN FRANCISCO “
AUTOCAD
DEFINICIÓN
CARACTERÍSTICAS
INSTALACIÓN
Miguel Collaguazo

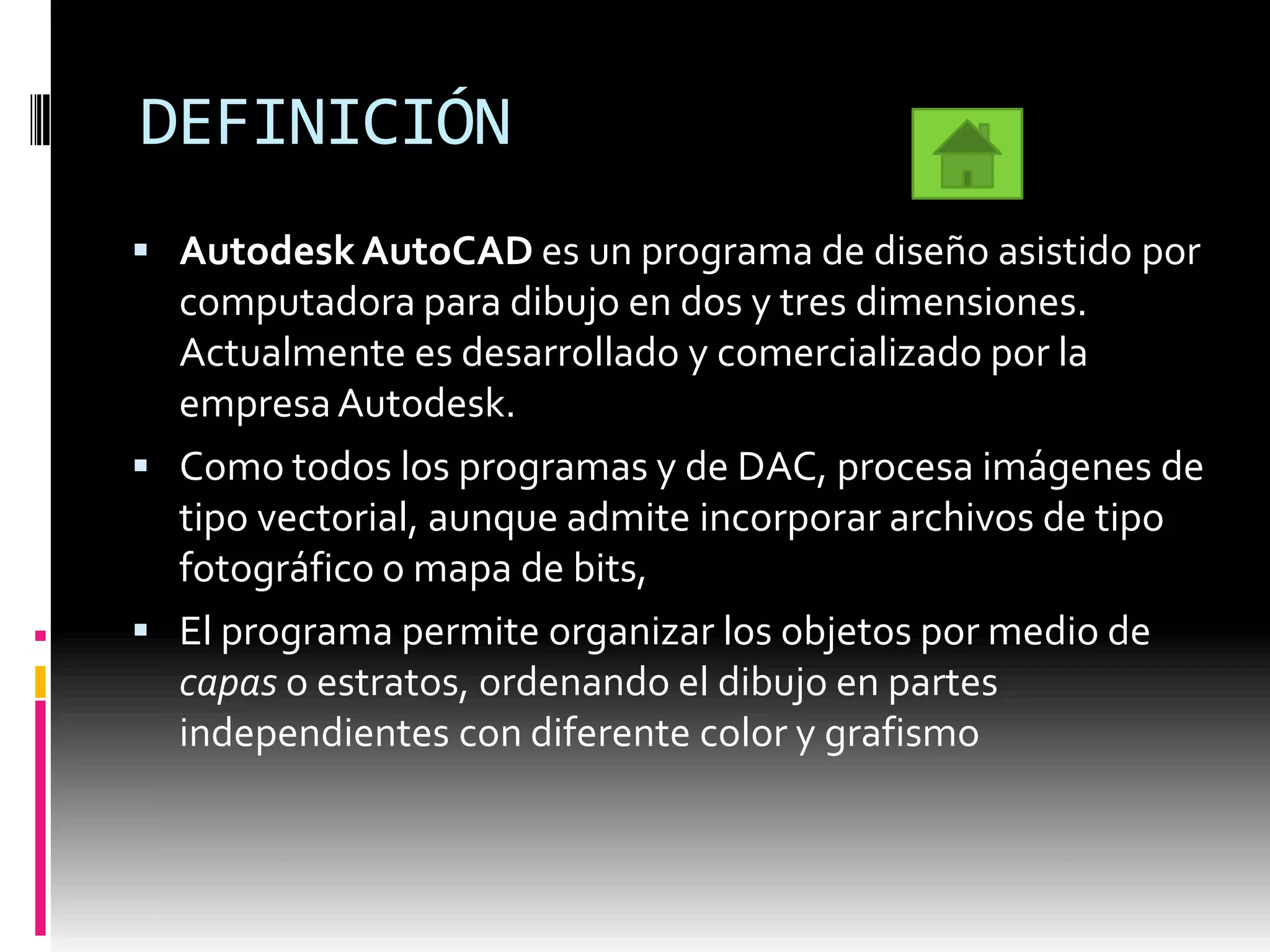

2. DEFINICIÓN
 Autodesk AutoCAD es un programa de diseño asistido por
computadora para dibujo en dos y tres dimensiones.
Actualmente es desarrollado y comercializado por la
empresa Autodesk.
 Como todos los programas y de DAC, procesa imágenes de
tipo vectorial, aunque admite incorporar archivos de tipo
fotográfico o mapa de bits,
 El programa permite organizar los objetos por medio de
capas o estratos, ordenando el dibujo en partes
independientes con diferente color y grafismo

3. CARACTERISTICAS
 Gestiona una base de datos de entidades
geométricas con la que se puede operar a
través de una pantalla gráfica en la que se
muestran ésta. . El dibujo de objetos
seriados se gestiona mediante el uso de
bloques, posibilitando la definición y
modificación única de múltiples objetos
repetidos.

4.  Parte del programa AutoCAD está orientado
a la producción de planos, empleando para
ello los recursos tradicionales de grafismo en
el dibujo, como color, grosor de líneas y
texturas tramadas
 Es en la versión 11, donde aparece el
concepto de modelado sólido a partir de
operaciones de extrusión, revolución y las
booleanas de unión, intersección y
sustracción

5. INSTALACIÓN
 Para instalar el módulo de extensión AutoCAD WS con
AutoCAD 2011 y los productos basados en AutoCAD
 En función del sistema operativo que tenga instalado,
descargue uno de los siguientes archivos ejecutables de
extracción automática en cualquier ubicación temporal:
 Para sistemas de 32 bits: AutoCAD_WS_plug-
in_for_AutoCAD_2011_Spanish_Win_32bit.exe
 Para sistemas de 64 bits: AutoCAD_WS_plug-
in_for_AutoCAD_2011_Spanish_Win_64bit.exe
 Haga doble clic en el archivo EXE y haga clic en Instalar.
Puede cambiar la carpeta de destino por defecto para los
archivos extraídos.

6.  Una vez que se haya completado la extracción de
los archivos, el instalador (setup.exe) se ejecutará
automáticamente.
 En el Asistente de instalación de AutoCAD WS
Plug-in for AutoCAD 2011, haga clic en Instalar
productos.
 Siga las instrucciones que aparecen en cada
página del Asistente de instalación para
completar la instalación.
