Clasificación de bombas
sumergibles
Dos formas de clasificar las bombas sumergibles
Por el tipo de impulsor
Centrífugas:
Rodete cerrado
Rodete monocanal
Rodete multicanal
Rodete abierto
Rodete Vortex
Rodete Vortex con
agitador
Hélice
Por el tipo de instalación
Fija:
Sumergible
En cámara seca
Transportable

CON
Rodete monocanal /
multicanal
Rodete Vortex Rodete Vortex Impulsor Hélice
con agitador

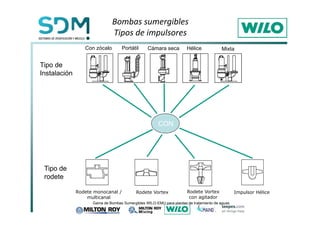

Bombas sumergibles
Tipos de impulsores
Tipo de
Instalación
Tipo de
rodete
Con zócalo Portátil Cámara seca Hélice Mixta

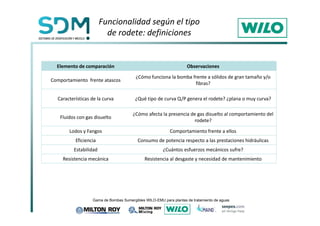

Funcionalidad según el tipo
de rodete: definiciones
Elemento de comparación Observaciones
Comportamiento frente atascos
¿Cómo funciona la bomba frente a sólidos de gran tamaño y/o
fibras?
Características de la curva ¿Qué tipo de curva Q/P genera el rodete? ¿plana o muy curva?
Fluidos con gas disuelto
¿Cómo afecta la presencia de gas disuelto al comportamiento del
rodete?
Lodos y Fangos Comportamiento frente a ellos
Eficiencia Consumo de potencia respecto a las prestaciones hidráulicas
Estabilidad ¿Cuántos esfuerzos mecánicos sufre?
Resistencia mecánica Resistencia al desgaste y necesidad de mantenimiento

Funcionalidad en función del
tipo de rodete: resumen
Tipo de
Impulsor
Comportamiento
frente atascos
Características
de la curva
Fluídos con
gas
disuelto
Lodos y
Fangos
Eficiencia Estabilidad Resistencia
Rodete
Monocanal
Rodete
Multicanal
Rodete
Vortex
Rodete
Vortex con
agitador
Hélice
No recomendado
Solución Optima

Características técnicas
Cable de suministro eléctrico
resistente a grandes esfuerzos
mecánicos

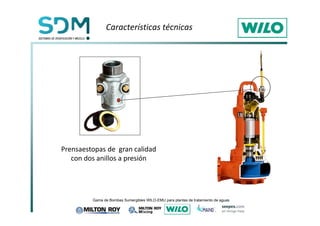

Prensaestopas de gran calidad
con dos anillos a presión

Rotor en acero inoxidable

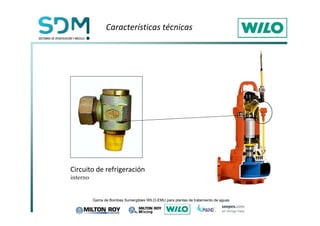

Circuito de refrigeración
interno

Bomba de refrigeración

Intercambiador de calor

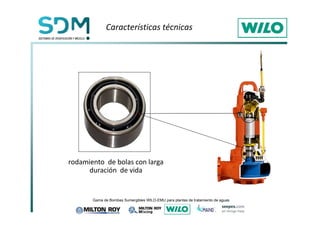

rodamiento de bolas con larga
duración de vida

Funcionamiento seguro con la
estanqueidad por cierre(s) mecánico(s)
o cartucho WILO EMU

Aros de desgaste fijos o
móviles en acero inoxidable

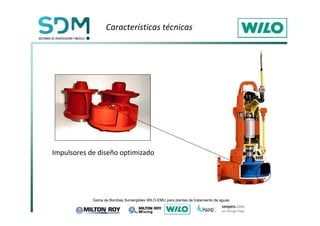

Impulsores de diseño optimizado

Motores
Podemos diferenciar 2 tipos de motores :
Sin sistema de refrigeración: T
Con sistema de refrigeración: FK, FKT, HC
Motor T Motor FK Motor FKT Motor HT

Cierres WILO EMU:
Tipo K o monoblock
Cierre mecánico de gran resistencia,
(material: Carburo de silicio) del lado
bomba y del lado motor, en ejecución
cartucho.
Gran resistencia a la corrosión
Funcionamiento óptimo
Larga vida útil
Independiente del sentido de giro

Cierres WILO EMU:
Tipo G (en tandem)
Para aplicaciones a grandes
presiones o alturas.
Dos cierres mecánicos de gran
resistencia (material : Carburo de
Silicio) colocados en tandem

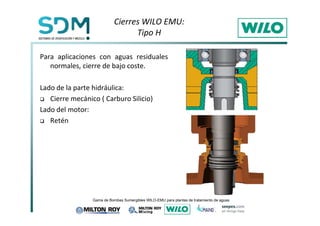

Cierres WILO EMU:
Tipo H
Para aplicaciones con aguas residuales
normales, cierre de bajo coste.
Lado de la parte hidráulica:
Cierre mecánico ( Carburo Silicio)
Lado del motor:
Retén

6LVWHPDVGHFRQWURO
DI-electrodo de varilla detecta la
humedad

6LVWHPDVGHFRQWURO

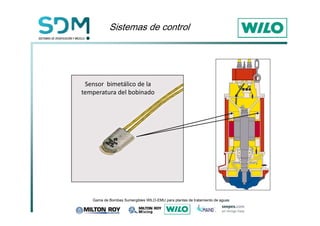

Sensor bimetálico de la
temperatura del bobinado

6LVWHPDVGHFRQWURO
Sensores de temperatura PTC

6LVWHPDVGHFRQWURO

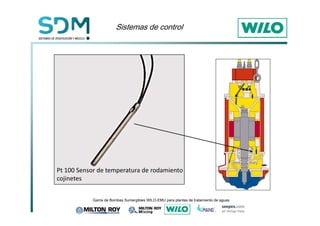

Pt 100 Sensor de temperatura de rodamiento
cojinetes

6LVWHPDVGHFRQWURO
Control del nivel y la temperatura del
aceite en la cámara motor

6LVWHPDVGHFRQWURO
Interruptor de flotador

6LVWHPDVGHFRQWURO

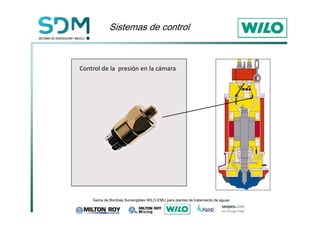

Control de la presión en la cámara

6LVWHPDVGHFRQWURO
Cadenas de gran fiabilidad

,QVWDODFLµQ
%RPEDVFHQWU¯IXJDV

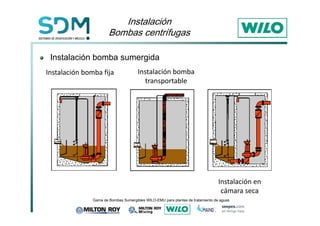

Instalación bomba sumergida
Instalación bomba
transportable
Instalación en
cámara seca
Instalación bomba fija

Tipos de instalación:
Sumergida fija
Zócalo DN 150/ 2RK
Brida de amarre Junta
Zócalo 2RK
Anclaje para
tubos guía

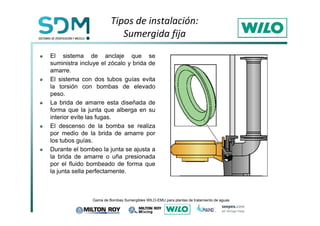

Tipos de instalación:
Sumergida fija
El sistema de anclaje que se
suministra incluye el zócalo y brida de
amarre.
El sistema con dos tubos guías evita
la torsión con bombas de elevado
peso.
La brida de amarre esta diseñada de
forma que la junta que alberga en su
interior evite las fugas.
El descenso de la bomba se realiza
por medio de la brida de amarre por
los tubos guías.
Durante el bombeo la junta se ajusta a
la brida de amarre o uña presionada
por el fluido bombeado de forma que
la junta sella perfectamente.

7LSRGHILMDFLµQ
DODSDUHG
Según el diseño del zócalo podemos tener:
Zócalos de una guía:
DN ...../ 1R (SB)
Zócalos de dos guías:
DN..../ 2RK (SB)
Materiales de los tubos guía:
Ejecución estándar : AISI 304
Ejecución opcional: AISI -316
Ejecución zócalos de elevado DN:
Acero galvanizado

Tipo de fijación :
a la tubería
DN ...../ 1R (RB)
DN..../ 2RK (RB)
Ejecución estándar :
AISI 304
Ejecución opcional:
AISI -316
Acero galvanizado

7LSRGHILMDFLµQ
DODWXEHU¯DFRQH[WHQVLµQ
DN ...../ 1R (RB)
DN..../ 2RK (RB)
Ejecución estándar :
AISI 304
Ejecución opcional:
AISI -316
Acero galvanizado

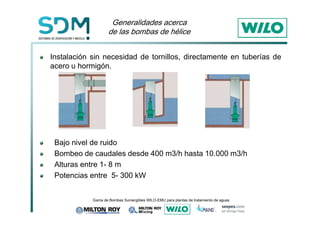

*HQHUDOLGDGHVDFHUFD
GHODVERPEDVGHK«OLFH
Instalación sin necesidad de tornillos, directamente en tuberías de
acero u hormigón.
Bajo nivel de ruido
Bombeo de caudales desde 400 m3/h hasta 10.000 m3/h
Alturas entre 1- 8 m
Potencias entre 5- 300 kW

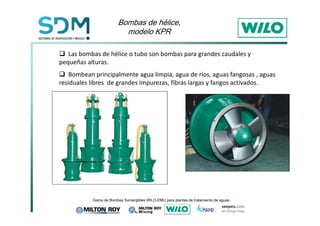

%RPEDVGHK«OLFH
PRGHOR.35
Las bombas de hélice o tubo son bombas para grandes caudales y
pequeñas alturas.
Bombean principalmente agua limpia, agua de ríos, aguas fangosas , aguas
residuales libres de grandes impurezas, fibras largas y fangos activados.

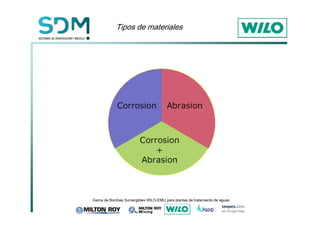

7LSRVGHPDWHULDOHV

WILO EMU Ceram
Ceram es un recubrimiento consistente en cerámica
líquida polimérica exenta de disolventes, tiene gran
poder adherente y es de color negro.
Resistente a la corrosión se aplica en las partes de
la bomba en contacto con el líquido cuando éste es
químicamente agresivo.
Soporta grandes cargas mecánicas y resiste el
ataque de gran número de sustancias químicas,
aceites, grasas, disolventes, ácidos orgánicos e
inorgánicos diluidos y sustancias alcalinas.
Aplicación:
CO: empleado para el bombeo de agua de mar. Se
puede aplicar en carcasa, rodete y voluta.
C1, C2, y C3: se emplean cuando aumenta el grado
de corrosión. Se aplica en carcasa y rodete.

Descripción de materiales:
compactos
WILO EMU ABRASIT (acero templado con 23 % Cr)
• El tratamiento térmico para el material “Abrasit” es realizado en un horno con una
duración aproximada de 100 h.
• Se obtiene como resultado una fundición dura con alto contenido en cromo, muy
resistente al desgaste y a la abrasión.
• Se aplica tanto en las bombas FA / KS, en la carcasa de la bomba y rodetes o
impulsores, así como en los agitadores y bombas de recirculación.
• Gran resistencia mecánica
• Para medios con pH 6
WILO EMU acero inoxidable 1.4581- AISI 316
• Buena resistencia frente a la corrosión ( estructura austenítica)
WILO EMU acero DUPLEX
• Excelente resistencia frente a la corrosión ( estructura austenítica-ferrítica)
