Este documento describe los diferentes tipos de cables Ethernet categorizados por su velocidad y capacidad, incluidas las categorías 5, 5e, 6 y 6A. Explica las dos posibilidades para conectar los cables RJ45 (T568A y T568B) y cómo usar distribuciones diferentes (T568A en un extremo y T568B en el otro) para crear un cable cruzado para Fast Ethernet. También cubre los materiales necesarios para crear cables Ethernet directos y cruzados.

1. Creación de Cables de Red Ethernet RJ45

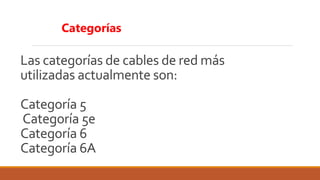

2. Las categorías de cables de red más
utilizadas actualmente son:
Categoría 5
Categoría 5e
Categoría 6
Categoría 6A
Categorías

3. Diferencias técnicas de las categorías de cables de red

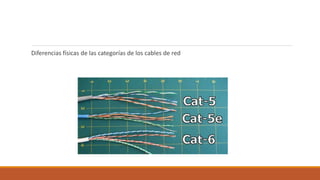

4. Diferencias físicas de las categorías de los cables de red

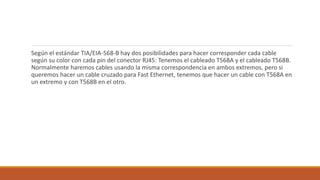

5. Según el estándar TIA/EIA-568-B hay dos posibilidades para hacer corresponder cada cable
según su color con cada pin del conector RJ45: Tenemos el cableado T568A y el cableado T568B.
Normalmente haremos cables usando la misma correspondencia en ambos extremos, pero si
queremos hacer un cable cruzado para Fast Ethernet, tenemos que hacer un cable con T568A en
un extremo y con T568B en el otro.

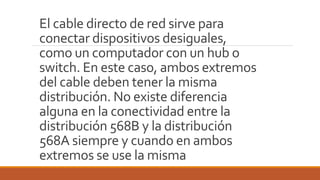

6. El cable directo de red sirve para
conectar dispositivos desiguales,
como un computador con un hub o
switch. En este caso, ambos extremos
del cable deben tener la misma
distribución. No existe diferencia
alguna en la conectividad entre la
distribución 568B y la distribución
568A siempre y cuando en ambos
extremos se use la misma

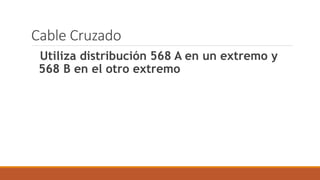

7. Cable Cruzado
Utiliza distribución 568 A en un extremo y
568 B en el otro extremo

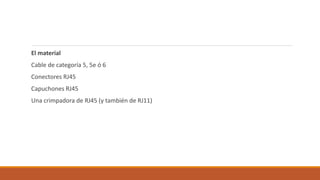

8. El material
Cable de categoría 5, 5e ó 6
Conectores RJ45
Capuchones RJ45
Una crimpadora de RJ45 (y también de RJ11)

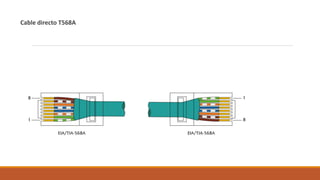

9. Cable directo T568A

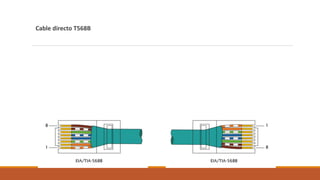

10. Cable directo T568B
