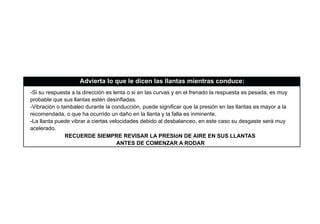

Advierta lo que le dicen las llantas mientras conduce:
RECUERDE SIEMPRE REVISAR LA PRESIóN DE AIRE EN SUS LLANTAS
ANTES DE COMENZAR A RODAR

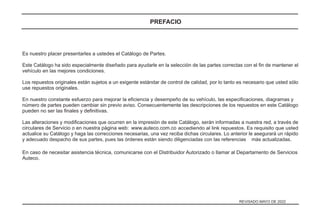

Es nuestro placer presentarles a ustedes el Catálogo de Partes.
Este Catálogo ha sido especialmente diseñado para ayudarle en la selección de las partes correctas con el fin de mantener el
vehículo en las mejores condiciones.
Los repuestos originales están sujetos a un exigente estándar de control de calidad, por lo tanto es necesario que usted sólo
use repuestos originales.
En nuestro constante esfuerzo para mejorar la eficiencia y desempeño de su vehículo, las especificaciones, diagramas y
número de partes pueden cambiar sin previo aviso. Consecuentemente las descripciones de los repuestos en este Catálogo
pueden no ser las finales y definitivas.
Las alteraciones y modificaciones que ocurren en la impresión de este Catálogo, serán informadas a nuestra red, a través de
circulares de Servicio o en nuestra página web: accediendo al link repuestos. Es requisito que usted
actualice su Catálogo y haga las correcciones necesarias, una vez reciba dichas circulares. Lo anterior le asegurará un rápido
y adecuado despacho de sus partes, pues las órdenes están siendo diligenciadas con las referencias más actualizadas.
En caso de necesitar asistencia técnica, comunicarse con el Distribuidor Autorizado o llamar al Departamento de Servicios
Auteco.
PREFACIO
www.auteco.com.co
REVISADO MAYO DE 2022

JIMMY HERRERA HERNANDEZ JEFE ZONA CENTRO ZONA ORIENTE 310-373-90-19 jherrera@auteco.com.co
JOHN JAHIVER SALAMANCA LATORRE ASESOR COMERCIAL BOGOTA CENTRO / NORTE 300-542-87-56 jsalamanca@auteco.com.co
ANDRES FELIPE BUSTAMANTE CASTAÑEDA ASESOR COMERCIAL META /GUAVIARE 317-556-93-20 abustamante@auteco.com.co
IVAN EDUARDO FONSECA CARDENAS ASESOR COMERCIAL CUNDINAMARCA/BOYACA/CASANARE 318-617-72-83 ifonseca@auteco.com.co
JUAN CARLOS PIMENTEL JAIME ASESOR COMERCIAL SANTANDER 317-481-77-08 jcpimentel@auteco.com.co
CARLOS HUMBERTO TOBON RESTREPO JEFE ZONA NORTE ANTIOQUIA 310-447-36-11 ctobon@auteco.com.co
YEEDSANDER GUZMAN GARCIA ASESOR COMERCIAL BARRANQUILLA/SOLEDAD/SANTA MARTA 300-542-64-59 yguzman@auteco.com.co
MIGUEL ARTURO OSORIO RUIZ ASESOR COMERCIAL VALLEDUPAR/RIOHACHA /MAICAO 321-799-78-87 mosorio@auteco.com.co
ANDRES MAURICIO TORRES ALTAMIRANDA ASESOR COMERCIAL MONTERIA/CAUCASIA/CERETE 318-411-79-11 amtorres@auteco.com.co
RONALD JIMENEZ MONTENEGRO ASESOR COMERCIAL QUIBDO/ISTMINA/SUROESTE 318-618-69-62 rjimenez@auteco.com.co
LEIDY JOHANA VELASQUEZ SANCHEZ ASESOR COMERCIAL IBAGUE/LA DORADA/SAN SEBASTIAN DE MARIQUITA/ 312-257-67-91 lvelasquez@auteco.com.co
JHON FREDDY ARIAS MEJIA ASESOR COMERCIAL PEREIRA/MANIZALES/ARMENIA/ 318-338-40-54 jarias@auteco.com.co
JHONATAN OCAMPO CAYCEDO ASESOR COMERCIAL VALLE /CAUCA 312-414-22-79 jocampoc@auteco.com.co
DANNA MARCELA HERNANDEZ BELTRAN ASESOR COMERCIAL TOLIMA/NEIVA 317-481-50-89 dmhernandez@auteco.com.co
NESTOR RAUL ADARVE RENDON MEDELLIN 310-436-26-89 nadarve@auteco.com.co
DAVID ANDRES RIAÑO VIDALES PPAL CENTRO 321-803-29-57 driano@auteco.com.co
ERWIN ALEXIS CARLOSAMA TOBAR CALI 313-584-47-13 ecarlosama@auteco.com.co
ASESOR COMERCIAL
ASESOR COMERCIAL
ASESOR COMERCIAL
MIGUEL VELILLA ASESOR COMERCIAL MEDELLIN - REGIONES ANTIOQUIA 301-385-36-02 mfvelilla@auteco.com.co

CRA. 43 # 44-60 ITAGÜI ANT.

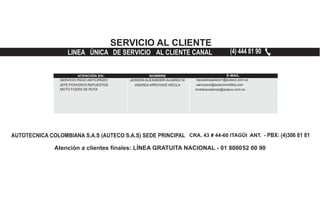

SERVICIO AL CLIENTE
LINEA ÚNICA DE SERVICIO AL CLIENTE CANAL (4) 444 81 90
SERVICIO PAGO ANTICIPADO JEISSON ALEXANDER ALVAREZ M.
JEFE POSVENTA REPUESTOS
MOTO FUERA DE RUTA
repuestosauteco1@auteco.com.co
aarroyave@autecomobility.com
motofueraderuta@auteco.com.co
ANDREA ARROYAVE ARCILA

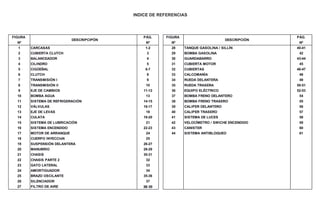

INDICE DE REFERENCIAS
FIGURA PÁG. FIGURA PÁG.
Nº Nº Nº Nº
1 CARCASAS 1-2 28 TANQUE GASOLINA / SILLÍN 40-41
2 CUBIERTA CLUTCH 3 29 BOMBA GASOLINA 42
3 BALANCEADOR 4 30 GUARDABARRO 43-44
4 CILINDRO 5 31 CUBIERTA MOTOR 45
5 CIGÜEÑAL 6-7 32 CUBIERTAS 46-47
6 CLUTCH 8 33 CALCOMANÍA 48
7 TRANSMISIÓN I 9 34 RUEDA DELANTERA 49
8 TRANSMISIÓN II 10 35 RUEDA TRASERA 50-51
9 EJE DE CAMBIOS 11-12 36 EQUIPO ELÉCTRICO 52-53
10 BOMBA AGUA 13 37 BOMBA FRENO DELANTERO 54
11 SISTEMA DE REFRIGERACIÓN 14-15 38 BOMBA FRENO TRASERO 55
12 VÁLVULAS 16-17 39 CALIPER DELANTERO 56
13 EJE DE LEVAS 18 40 CALIPER TRASERO 57
14 CULATA 19-20 41 SISTEMA DE LUCES 58
15 SISTEMA DE LUBRICACIÓN 21 42 VELOCÍMETRO / SWICHE ENCENDIDO 59
16 SISTEMA ENCENDIDO 22-23 43 CANISTER 60
17 MOTOR DE ARRANQUE 24 44 SISTEMA ANTIBLOQUEO 61
18 CUERPO INYECCIóN 25
19 SUSPENSIÓN DELANTERA 26-27
20 MANUBRIO 28-29
21 CHASIS 30-31
22 CHASIS PARTE 2 32
23 GATO LATERAL 33
24 AMORTIGUADOR 34
25 BRAZO OSCILANTE 35-36
26 SILENCIADOR 37
27 FILTRO DE AIRE 38-39
DESCRIPCIPÓN DESCRIPCIÓN

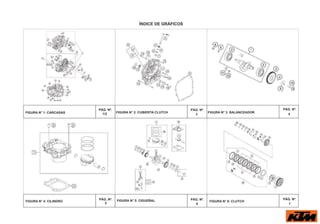

ÍNDICE DE GRÁFICOS
PÁG. Nº.
FIGURA N° 1: CARCASAS 1/2
PÁG. Nº.
FIGURA N° 2: CUBIERTA CLUTCH
3
PÁG. Nº.
FIGURA N° 3: BALANCEADOR
4
PÁG. Nº.
FIGURA N° 4: CILINDRO
5
PÁG. Nº.
FIGURA N° 5: CIGUEÑAL
6
PÁG. Nº.
FIGURA N° 6: CLUTCH
7

PÁG. Nº.

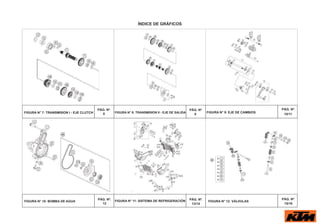

FIGURA N° 7: TRANSMISION I - EJE CLUTCH 8
PÁG. Nº.
FIGURA N° 8: TRANSMISION II - EJE DE SALIDA
9
PÁG. Nº.
FIGURA N° 9: EJE DE CAMBIOS
10/11
PÁG. Nº.
FIGURA N° 10: BOMBA DE AGUA
12
PÁG. Nº.
FIGURA N° 11: SISTEMA DE REFRIGERACIÓN
13/14
PÁG. Nº.
FIGURA N° 12: VÁLVULAS
15/16

PÁG. Nº.

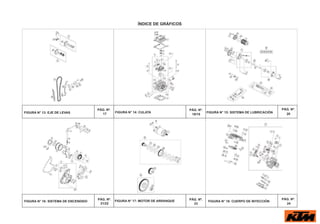

FIGURA N° 13: EJE DE LEVAS 17
PÁG. Nº.
FIGURA N° 14: CULATA
18/19
PÁG. Nº.
FIGURA N° 15: SISTEMA DE LUBRICACIÓN 20
PÁG. Nº.
FIGURA N° 16: SISTEMA DE ENCENDIDO
21/22
PÁG. Nº.
FIGURA N° 17: MOTOR DE ARRANQUE
23
PÁG. Nº.
FIGURA N° 18: CUERPO DE INYECCIÓN
24

PÁG. Nº.

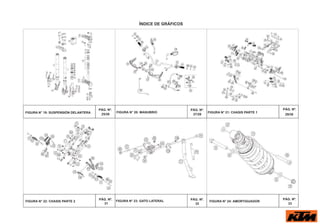

FIGURA N° 19: SUSPENSIÓN DELANTERA 25/26
PÁG. Nº.
FIGURA N° 20: MANUBRIO
27/28
PÁG. Nº.
FIGURA N° 21: CHASIS PARTE 1
29/30
PÁG. Nº.
31
PÁG. Nº.

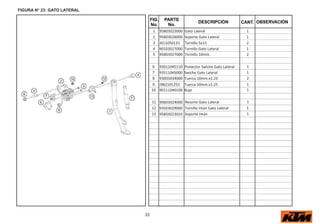

FIGURA N° 23: GATO LATERAL
32
PÁG. Nº.

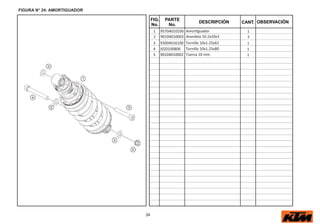

FIGURA N° 24: AMORTIGUADOR
33

PÁG. Nº.
FIGURA N° 25: BRAZO OSCILANTE 34/35
PÁG. Nº.
FIGURA N° 26: SILENCIADOR
36
PÁG. Nº.
FIGURA N° 27: FILTRO DE AIRE
37/38
PÁG. Nº.

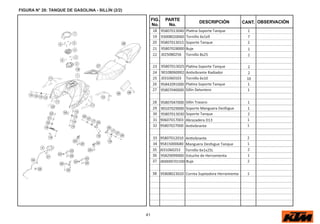

FIGURA N° 28: TANQUE DE GASOLINA -
39/40
PÁG. Nº.
FIGURA N° 29: BOMBA DE GASOLINA
41
PÁG. Nº.
FIGURA N° 30: GUARDABARROS
42/43
SILLÍN

PÁG. Nº.

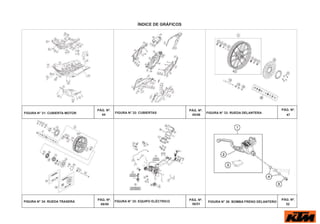

FIGURA N° 31: CUBIERTA MOTOR 44
PÁG. Nº.
FIGURA N° 32: CUBIERTAS
45/46
PÁG. Nº.
FIGURA N° 33: RUEDA DELANTERA
47
PÁG. Nº.
FIGURA N° 34: RUEDA TRASERA
48/49
PÁG. Nº.
FIGURA N° 35: EQUIPO ELÉCTRICO
50/51
PÁG. Nº.
FIGURA N° 36: BOMBA FRENO DELANTERO
52

PÁG. Nº.

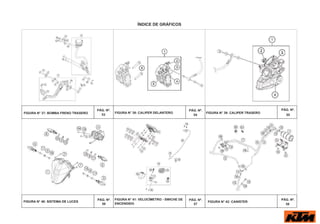

FIGURA N° 37: BOMBA FRENO TRASERO 53
PÁG. Nº.
FIGURA N° 38: CALIPER DELANTERO
54
PÁG. Nº.
FIGURA N° 39: CALIPER TRASERO
55
PÁG. Nº.
FIGURA N° 40: SISTEMA DE LUCES
56
PÁG. Nº.
FIGURA N° 41: VELOCÍMETRO - SWICHE DE
57
PÁG. Nº.
FIGURA N° 42: CANISTER
58
ENCENDIDO

PÁG. Nº.

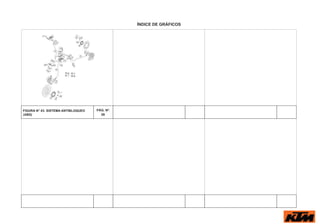

FIGURA N° 43: SISTEMA ANTIBLOQUEO
59
(ABS)

1
FIG.
No.
PARTE
No.
DESCRIPCIÓN OBSERVACIÓN
CANT.

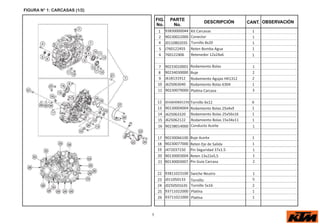

FIGURA N° 1: CARCASAS (1/2)
1 93830000044 Kit Carcasas 1
2 90230022000 Conector 1
4 J011080203S Tornillo 8x20 1
5 J760122455 Reten Bomba Agua 1
6 760122406 Retenedor 12x24x6 1
7 90233010001 Rodamiento Bolas 1
8 90234030000 Buje 2
9 J618131912 Rodamiento Agujas HK1312 2
10 J625063040 Rodamiento Bolas 6304 1
11 90230079000 Pla na Carcasa 3
12 J01665060123S Tornillo 6x12 6
13 90130004004 Rodamiento Bolas 25x4x9 1
14 J625063320 Rodamiento Bolas 25x56x16 1
16 90238014000 Conducto Aceite 1
17 90230066100 Buje Aceite 1
18 90230077000 Reten Eje de Salida 1
19 J472037150 Pin Seguridad 37x1.5 1
20 90130003004 Reten 13x22x5,5 1
21 90130003007 Pin Guía Carcasa 2
22 93811023100 Swiche Neutro 1
23 J011050133 Tornillo 5
24 J025050163S Tornillo 5x16 2
25 93711022000 Pla a 1
26 93711021000 Pla a 1

2
FIG.
No.
PARTE
No.
CANT.

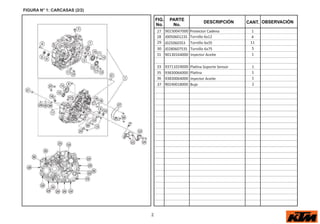

FIGURA N° 1: CARCASAS (2/2)
27 90230047000 Protector Cadena 1
28 J005060123S Tornillo 6x12 4
29 J025060353 Tornillo 6x35 11
30 J028060753S Tornillo 6x75 5
31 90130164000 Inyector Aceite 1
33 93711024000 Pla a Soporte Sensor 1
35 93830066000 Pla a 1
37 90240018000 Buje 2

3
FIG.
No.
PARTE
No.
CANT.

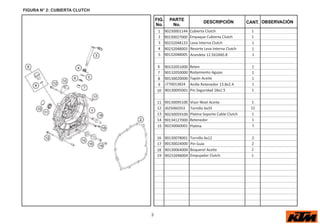

FIGURA N° 2: CUBIERTA CLUTCH
1 90230001144 Cubierta Clutch 1
2 90230027000 Empaque Cubierta Clutch 1
3 90232048133 Leva Interna Clutch 1
4 90232048003 Resorte Leva Interna Clutch 1
5 90132048005 Arandela 12.5X24X0.8 1
6 90132051000 Reten 1
7 90132050000 Rodamiento Agujas 1
8 90130020000 Tapón Aceite 1
9 J770013824 Anillo Retenedor 13.8x2.4 1
10 90130095001 Pin Seguridad 28x1.5 1
11 90130095100 Visor Nivel Aceite 1
12 J025060353 Tornillo 6x35 12
13 90230059100 Pla a Soporte Cable Clutch 1
14 90134127000 Retenedor 1
15 90230060001 Pla a 1
16 90130078001 Tornillo 6x12 2
17 90130024000 Pin Guía 2
18 90130064000 Boquerel Aceite 2
19 90232048004 Empujador Clutch 1

4
FIG.
No.
PARTE
No.
CANT.

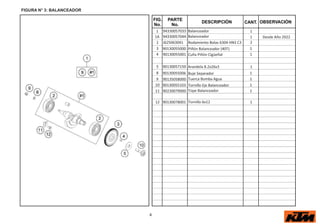

FIGURA N° 3: BALANCEADOR
1 94330057033
1A 94330057044
Balance
Balanceador
ador 1
1 Desde Año 2022
2 J625063041 Rodamiento Bolas 6304 HN3 C3 2
3 90130055000 Piñón Balanceador (40T) 1
4 90130055001 Cuña Piñón Cigüeñal 1
5 90130057150 Arandela 8.2x26x3 1
8 90130055006 Buje Separador 1
9 90135058000 Tuerca Bomba Agua 1
10 90130055103 Tornillo Eje Balanceador 1
11 90230079000 Tope Balanceador 1
12 90130078001 Tornillo 6x12 1

5
FIG.
No.
PARTE
No.
CANT.

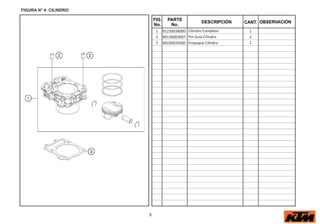

FIGURA N° 4: CILINDRO
1 91230038000 Cilindro Completo 1
2 90130003007 Pin Guía Cilindro 2
3 90230035000 Empaque Cilindro 1

6
FIG.
No.
PARTE
No.
CANT.

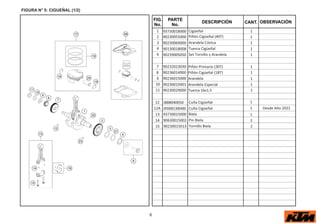

FIGURA N° 5: CIGUEÑAL (1/2)
1 93730018000 Cigüeñal 1
2 90230055000 Piñón Cigüeñal (40T) 1
3 90230069000 Arandela Cónica 1
4 90130018008 Tuerca Cigüeñal 1
6 90239005050 Set Tornillo y Arandela 1
7 90232023030 Piñón Primario (30T) 1
8 90236014000 Piñón Cigüeñal (18T) 1
9 90236015000 Arandela 1
10 90236015001 Arandela Especial 1
11 90230029000 Tuerca 16x1.5 1
12 J888040050 Cuña Cigüeñal 1
12A J950001300400 Cuña Cigüeñal 1 Desde Año 2022
13 93730015000 Biela 1
14 90630015002 Pin Biela 2
15 90230015013 Tornillo Biela 2

7
FIG.
No.
PARTE
No.
CANT.
FIGURA N° 5: CIGUEÑAL (2/2)
16 91230014010 Casquetes Biela 1
16 91230014011 Casquetes Biela-Verde x
16 91230014012 Casquetes Biela-Negra x
17 91230007000 Kit Pistón STD 1
18 91230030010 Anillos STD 1
19 91230033001 Pin Pasador Pistón 2
20 91230033000 Pasador Pistón 1
21 90230068000 Arandela 28.2x39x1.5 1
22 90134013000 Pin Pasador 1
23 J888040150 Cuña Cigüeñal 1
99 91230007010 Kit Pistón Con Empaques 1

8
FIG.
No.
PARTE
No.
CANT.

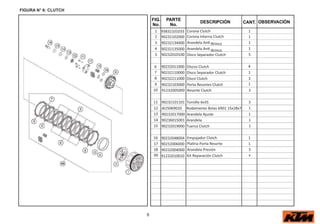

FIGURA N° 6: CLUTCH
1 93832101033 Corona Clutch 1
2 90232102000 Corona Interna Clutch 1
3 90232134000 Ar -Brinco 1
4 90232135000 Ar -Brinco 1
5 90232010100 Disco Separador Clutch 5
6 90232011000 Discos Clutch 4
7 90232110000 Disco Separador Clutch 1
8 90232211000 Disco Clutch 3
9 90232103000 Porta Resortes Clutch 1
10 91232005000 Resorte Clutch 3
11 90232101101 Tornillo 6x35 3
12 J625069020 Rodamiento Bolas 6902 15x28x7 1
13 90232017000 Arandela Ajuste 1
14 90236015001 Arandela 1
15 90232019000 Tuerca Clutch 1
16 90232048004 Empujador Clutch 1
17 90232006000 Pla a Porta Resorte 1
18 90232004000 Arandela Presión 3
99 91232010010 Kit Reparación Clutch x

9
FIG.
No.
PARTE
No.
CANT.

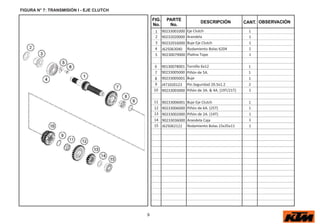

FIGURA N° 7: TRANSMISIÓN I - EJE CLUTCH
1 90233001000 Eje Clutch 1
2 90232020000 Arandela 1
3 90232016000 Buje Eje Clutch 1
5 90230079000 Pla a Tope 1
6 90130078001 Tornillo 6x12 1
7 90233005000 Piñón de 5A. 1
8 90233005001 Buje 1
9 J471020123 Pin Seguridad 20.5x1.2 2
10 90233003000 Piñón de 3A. & 4A. (19T/21T) 1
11 90233006001 Buje Eje Clutch 1
12 90233006000 Piñón de 6A. (25T) 1
13 90233002000 Piñón de 2A. (14T) 1
14 90233036000 Arandela Caja 1

10
FIG.
No.
PARTE
No.
CANT.

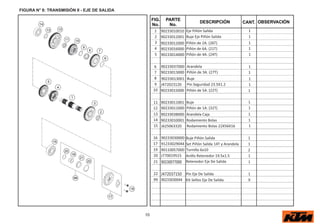

FIGURA N° 8: TRANSMISIÓN II - EJE DE SALIDA
1 90233010010 Eje Piñón Salida 1
2 90233012001 Buje Eje Piñón Salida 1
3 90233012000 Piñón de 2A. (26T) 1
4 90233016000 Piñón de 6A. (21T) 1
5 90233014000 Piñón de 4A. (24T) 1
6 90233037000 Arandela 1
7 90233013000 Piñón de 3A. (27T) 1
8 90233013001 Buje 1
9 J472023120 Pin Seguridad 23.5X1.2 1
10 90233015000 Piñón de 5A. (22T) 1
11 90233011001 Buje 1
12 90233011000 Piñón de 1A. (32T) 1
13 90233038000 Arandela Caja 1
14 90233010001 Rodamiento Bolas 1
15 J625063320 Rodamiento Bolas 22X56X16 1
16 90233030000 Buje Piñón Salida 1
17 91233029044 Set Piñón Salida 14T y Arandela 1
19 90110057000 Tornillo 6x10 2
22 J472037150 Pin Eje De Salida 1
99 90233030044 Kit Sellos Eje De Salida X
21 90230077000 Retenedor Eje De Salida 1

11
FIG.
No.
PARTE
No.
CANT.

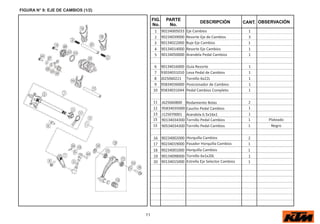

FIGURA N° 9: EJE DE CAMBIOS (1/2)
1 90234005033 Eje Cambios 1
2 90234039000 Resorte Eje de Cambios 3
3 90134022000 Buje Eje Cambios 1
4 90134014000 Resorte Eje Cambios 1
5 90134050000 Arandela Pedal Cambios 1
6 90134016000 Guía Resorte 1
7 93034031010 Leva Pedal de Cambios 1
8 J025060221 Tornillo 6x22L 1
9 95834036000 Posicionador de Cambios 1
10 95834031044 Pedal Cambios Completo 1
11 J625060800 Rodamiento Bolas 2
12 95834035000 Caucho Pedal Cambios 1
13 J125070001 Arandela 6.5x16x1 1
15 90134034300 Tornillo Pedal Cambios 1 Plateado
15 90534034300 Tornillo Pedal Cambios 1 Negro
16 90234002000 Horquilla Cambios 2
17 90234019000 Pasador Horquilla Cambios 1
18 90234001000 Horquilla Cambios 1
19 90134098000 Tornillo 6x1x20L 1
20 90134015000 Estrella Eje Selector Cambios 1

12
FIG.
No.
PARTE
No.
CANT.
FIGURA N° 9: EJE DE CAMBIOS (2/2)
21 90134013000 Pin Eje Selector 1
22 90134012002 Buje Eje Selector Cambios 1
23 93834012000 Eje Selector Cambios 1
24 J920000601600 Buje 1
25 J710000400600 Pin 1
26 90134025000 Tornillo Leva Cambios 1
27 90134030000 Arandela 1
28 90134024033 Leva Cambios 1
29 J125061416 Arandela 6x14x1.2 1
30 90134023000 Resorte Leva Cambios 1
31 93834020000 Pasador Horquilla Cambios 1
32 90534031020 Arandela 2

13
FIG.
No.
PARTE
No.
CANT.
FIGURA N° 10: BOMBA DE AGUA
1 91235052000 Cubierta Bomba Agua 1
2 90135053000 Empaque Cubierta Bomba Agua 1
3 90135055044 Turbina Bomba Agua 5
4 J025060224 Tornillo 6x22 2
5 90134013000 Pin Guía 1
6 J603061001 Anillo Retenedor 1
7 J025060104 Tornillo 6x10 1
8 90130055006 Buje Separador 1
11 J760122455 Reten Bomba 1
12 760122406 Reten Bomba Agua 12x24x5.5 1
13 90135058000 Tuerca Bomba Agua 1
99 90135055210 Kit Reparación Bomba Agua x

14
FIG.
No.
PARTE
No.
CANT.

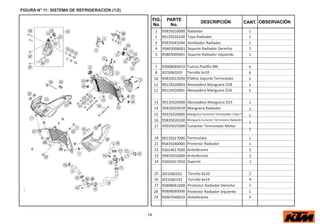

FIGURA N° 11: SISTEMA DE REFRIGERACIÓN (1/2)
1 95835010000 Radiador 1
2 90135016100 Tapa Radiador 1
3 95835041044 Ven or Radiador 2
4 95803006001 Soporte Radiador Derecho 1
5 95803005001 Soporte Radiador Izquierdo 1
7 93008084010 Tuerca P lla M6 6
8 J025060103 Tornillo 6x10 6
10 95835013050 Pla a Soporte Termostato 1
11 90135020003 Abrazadera Manguera D28 3
14 95835024030 Manguera Radiador 1
15 94335026000 Manguera Conector Termostato-Tubo T 1
16 95835026100 Manguera Conector Termostato-Radiador
1
17 93035025000 Conector Termostato-Motor
1
18 90135017000 Termostato 1
21 95835040000 Protector Radiador 1
22 93014017000 A vibrante 2
23 95835016000 A vibrante 2
24 93035017050 Soporte 1
25 J031060101 Tornillo 6x10 2
26 J031060143 Tornillo 6x14 4
27 95808061000 Protector Radiador Derecho 1
28 95808060000 Protector Radiador Izquierdo 1
29 93007040010 A vibrante 4

15
FIG.
No.
PARTE
No.
CANT.
FIGURA N° 11: SISTEMA DE REFRIGERACIÓN (2/2)
30 90108060003 A vibrante 2
31 95835065033 Tanque Reserva 1
32 90135066000 Tapa Tanque Reserva 1
33 90102055000 Anillo Retenedor 1
35 95835067010 Manguera Tanque Reserva 1
36 95835067000 Manguera Tanque Reserva 1
37 90107018011 Abrazadera 10mm. 2
38 J900000603300 Tornillo 6mm. 2
39 J126062020 Arandela 6.5x2mm. 2
40 93032060010 A vibrante 2
41 95835065020 Buje 2
42 90135065050 A vibrante 1
43 J926060003 Tuerca 6mm. 8
44 93335001000 Tornillo 6mm. Unión Protector Radiador 4
45 J125070004 Arandela 6.5x16x1 4
46 J127060001 Arandela 2
47 95808060020 A vibrante 2
48 95835037000 A vibrante 2
49 93035004000 Soporte Radiador 1
50 J125090006 Arandela 9.2x16x2 2
51 J025060101 Tornillo 6x10 2
52 90635071033 Tubo en T de Enfriamiento 1
54 J025060141 Tornillo 6x14 2
55 95835068000 Pin Giratorio 1
56 95835069000 Guía Manguera 1

16
FIG.
No.
PARTE
No.
CANT.

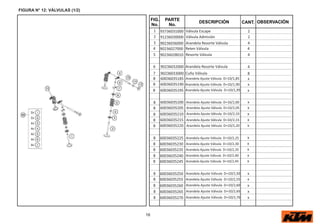

FIGURA N° 12: VÁLVULAS (1/2)
1 93736031000 Válvula Escape 2
2 91236030000 Válvula Admisión 2
3 90236036000 Arandela Resorte Válvula 4
4 90236027000 Reten Válvula 4
5 90236028010 Resorte Válvula 4
6 90236032000 Arandela Resorte Válvula 4
7 90236033000 Cuña Válvula 8
8 60036035185 Arandela Ajuste Válvula D=10/1,85 x
8 Arandela Ajuste Válvula D=10/1,95
60036035195 x

17
FIG.
No.
PARTE
No.
CANT.

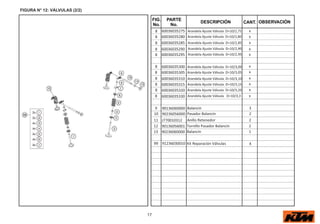

FIGURA N° 12: VÁLVULAS (2/2)
60036035305 x
60036035310 x
60036035315 x
60036035320 x
60036035330 x
9 90136060000 Balancín 3
10 90236056000 Pasador Balancín 2
12 90136056001 Tornillo Pasador Balancín 2
13 90236060000 Balancín 1
99 91236030010 Kit Reparación Válvulas X

18
FIG.
No.
PARTE
No.
CANT.

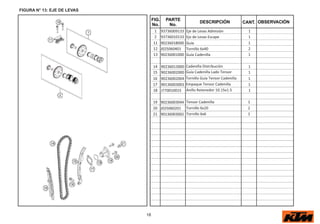

FIGURA N° 13: EJE DE LEVAS
1 93736009133 Eje de Levas Admisión 1
2 93736010133 Eje de Levas Escape 1
11 90236018000 Guía 1
12 J025060401 Tornillo 6x40 2
13 90236001000 Guía Cadenilla 1
14 90236013000 Cadenilla Distribución 1
15 90236002000 Guía Cadenilla Lado Tensor 1
16 90236002004 Tornillo Guía Tensor Cadenilla 1
17 90136003003 Empaque Tensor Cadenilla 1
19 90236003044 Tensor Cadenilla 1
20 J025060201 Tornillo 6x20 2
21 90136003002 Tornillo 6x6 1

19
FIG.
No.
PARTE
No.
CANT.

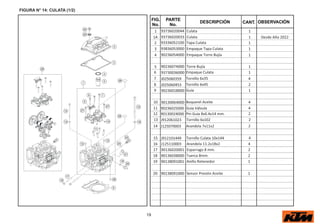

FIGURA N° 14: CULATA (1/2)
1 93736020044 Culata 1
1A 93736020033 Culata 1 Desde Año 2022
2 93336052100 Tapa Culata 1
3 93836053000 Empaque Tapa Culata 1
4 90236054000 Empaque Torre Bujía 1
5 90236074000 Torre Bujía 1
6 93730036000 Empaque Culata 1
7 J025060359 Tornillo 6x35 4
8 J025060453 Tornillo 6x45 2
9 90236018000 Guía 1
10 90130064000 Boquerel Aceite 4
11 90236025000 Guía Válvula 4
12 90130024000 Pin Guía 8x6.4x14 mm. 2
13 J912061023 Tornillo 6x102 2
14 J125070003 Arandela 7x11x2 2
15 J912101449 Tornillo Culata 10x144 4
16 J125110003 Arandela 11.2x18x2 4
17 90136020001 Esparrago 8 mm. 2
18 90136038000 Tuerca 8mm. 2
20 90138091000 Sensor Presión Aceite 1

21
FIG.
No.
PARTE
No.
CANT.

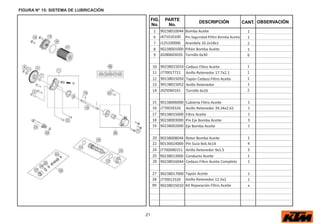

FIGURA N° 15: SISTEMA DE LUBRICACIÓN
1 90238010044 Bomba Aceite 1
6 J471010100 Pin Seguridad Piñón Bomba Aceite 1
7 J125100006 Arandela 10.2x18x1 2
8 90238001000 Piñón Bomba Aceite 1
9 J028060303S Tornillo 6x30 6
10 90238015033 Cedazo Filtro Aceite 1
12 90138015050 Tapón Cedazo Filtro Aceite 1
14 J025060161 Tornillo 6x16 2
15 90138006000 Cubierta Filtro Aceite 1
17 90138015000 Filtro Aceite 1
18 90238003000 Pin Eje Bomba Aceite 3
19 90238002000 Eje Bomba Aceite 1
20 90238008044 Rotor Bomba Aceite 1
22 90130024000 Pin Guía 8x6.4x14 4
24 J7700090151 Anillo Retenedor 9x1.5 3
25 90238013000 Conducto Aceite 1
26 90238016044 Cedazo Filtro Aceite Completo 1
27 90238017000 Tapón Aceite 1
28 J770012520 Anillo Retenedor 12.5x2 1
99 90238015010 Kit Reparación Filtro Aceite x

20
FIG.
No.
PARTE
No.
CANT.

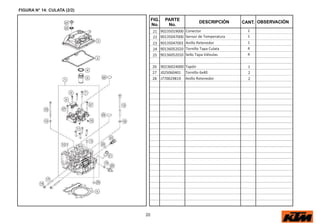

FIGURA N° 14: CULATA (2/2)
21 90235019000 Conector 1
22 90135047000 Sensor de Temperatura 1
24 90136052020 Tornillo Tapa Culata 4
25 90136052010 Sello Tapa Válvulas 4
26 90236024000 Tapón 1
27 J025060401 Tornillo 6x40 2

22
FIG.
No.
PARTE
No.
CANT.

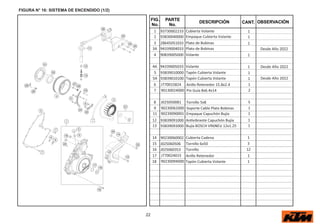

FIGURA N° 16: SISTEMA DE ENCENDIDO (1/2)
1 93730002233 Cubierta Volante 1
2 93830040000 Empaque Cubierta Volante 1
3 28645051033 Plato de Bobinas 1
3A 94339004033 Plato de Bobinas Desde Año 2022
Desde Año 2022
Desde Año 2022
4 90839005000 Volante 1
4A 94339005033 Volante 1
5 93839010000 Tapón Cubierta Volante 1
5A 93839010100 Tapón Cubierta Volante 1
7 90130024000 Pin Guía 8x6.4x14 2
8 J025050081 Tornillo 5x8 5
9 90230062000 Soporte Cable Plato Bobinas 1
11 90239090001 Empaque Capuchón Bujía 1
12 93839091000 A vibrante Capuchón Bujía 1
13 93839093000 Bujía BOSCH VR6NEU 12x1.25 1
14 90230060002 Cubierta Cadena 1
15 J025060506 Tornillo 6x50 3
16 J025060353 Tornillo 12
18 90230094000 Tapón Cubierta Volante 1

Desde Año 2022
Desde Año 2022
Desde Año 2022
Desde Año 2022
19 90240018000 Buje 2
21 90239005050 Set Tornillo y Arandela 1
22 93003082000 Tornillo 6x22 1
23 90530002010 Tornillo 5x0.8x40 3
24 90230058000 Pla a Soporte Plato Bobinas 1
25 93730059000 Pla a Soporte Plato Bobinas 1
26 90130001001 Tornillo 6x20 4
23
FIG.
No.
PARTE
No.
CANT.

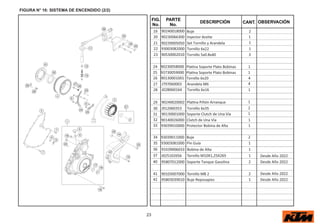

FIGURA N° 16: SISTEMA DE ENCENDIDO (2/2)
27 J797060003 Arandela M6 4
28 J028060164 Tornillo 6x16 1
29 90240020002 Pla a Piñón Arranque 1
30 J912060353 Tornillo 6x35 2
31 90130001000 Soporte Clutch de Una Vía 1
32 90140026000 Clutch de Una Vía 1
33 93039010000 Protector Bobina de Alta 1
34 93039011000 Buje 2
35 93003081000 Pin Guía 1
36 93339006033 Bobina de Alta 1
37 J025102656 Tornillo M10X1,25X265 1
40 95807012000 Soporte Tanque Gasolina 2
41 90103007000 Tornillo M8 2 2
42 95803039010 Buje Reposapies 1

24
FIG.
No.
PARTE
No.
CANT.

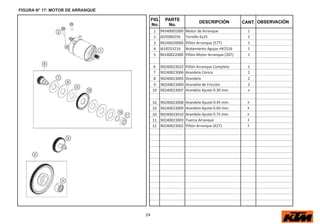

FIGURA N° 17: MOTOR DE ARRANQUE
1 94340001000 Motor de Arranque 1
2 J025060256 Tornillo 6x25 2
3 90240020000 Piñón Arranque (57T) 1
4 J618253216 Rodamiento Agujas HK2516 1
5 90240022000 Piñón Motor Arranque (26T) 1
6 90240023033 Piñón Arranque Completo 1
7 90240023006 Arandela Cónica 2
8 90240023005 Arandela 2
9 90240023004 Arandela de Fricción 2
10 90240023007 Arandela Ajuste 0.30 mm. x
11 90240023003 Tuerca Arranque 1
12 90240023002 Piñón Arranque (62T) 1

25
FIG.
No.
PARTE
No.
CANT.

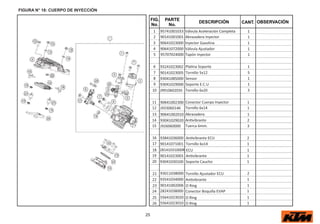

FIGURA N° 18: CUERPO DE INYECCIÓN
1 95741001033 Válvula Aceleración Completa 1
2 90141001001 Abrazadera Inyector 1
3 90641023000 Inyector Gasolina 1
4 90641072000 Válvula Ajustador 1
5 95707024000 Tapón Inyector 1
6 93241023002 Pla a Soporte 1
7 90141023005 Tornillo 5x12 5
8 93041085000 Sensor 1
9 93041029000 Soporte E.C.U 1
10 J991060203S Tornillo 6x20 3
11 90641002300 Conector Cuerpo Inyector 1
12 J933060146 Tornillo 6x14 1
13 90641002010 Abrazadera 1
14 93041029020 A vibrante 2
15 J926060000 Tuerca 6mm. 3
16 93841036000 A vibrante ECU 2
17 90141071001 Tornillo 6x14 1
18 28141031000R ECU 1
19 90141023003 A vibrante 1
20 93041030100 Soporte Caucho 1
21 93011038000 Tornillo Ajustador ECU 2
22 93541034000 A vibrante 1
23 90141002006 O Ring 1
24 28241038000 Conector Boquilla EVAP 1
25 55641023020 O Ring 1
26 55641023010 O Ring 1

26
FIG.
No.
PARTE
No.
CANT.

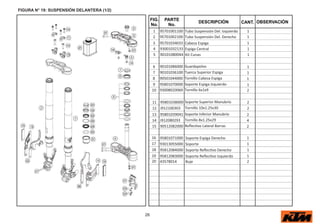

FIGURA N° 19: SUSPENSIÓN DELANTERA (1/2)
1 95701001100 Tubo Suspensión Del. Izquierdo 1
2 95701002100 Tubo Suspensión Del. Derecho 1
3 95701034033 Cabeza Espiga 1
4 93001032133 Espiga Central 1
5 90101080044 Kit Cunas 1
6 90101086000 Guardapolvo 1
7 90101036100 Tuerca Superior Espiga 1
8 90501044000 Tornillo Cabeza Espiga 1
9 95801070000 Soporte Espiga Izquierdo 1
10 93008020060 Tornillo 6x1x9 2
11 95801038000 Soporte Superior Manubrio 2
12 J912100303 Tornillo 10x1.25x30 2
13 95801039041 Soporte Inferior Manubrio 2
14 J912080293 Tornillo 8x1.25x29 4
15 90512082000 Re o Lateral Barras 2
16 95801071000 Soporte Espiga Derecho 1
17 93013055000 Soporte 1
18 95812084000 Soporte Reﬂe o Derecho 1
19 95812083000 Soporte Reﬂe o Izquierdo 1
20 43578014 Buje 2

27
FIG.
No.
PARTE
No.
CANT.

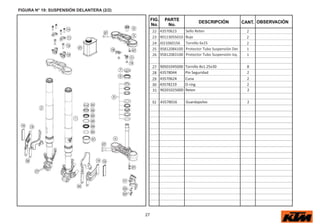

FIGURA N° 19: SUSPENSIÓN DELANTERA (2/2)
22 43570623 Sello Reten 2
23 90113055010 Buje 2
24 J021060156 Tornillo 6x15 2
25 95812084100 Protector Tubo Suspensión Der. 1
26 95812083100 Protector Tubo Suspensión Izq. 1
27 90501045000 Tornillo 8x1.25x30 8
28 43578044 Pin Seguridad 2
29 43570624 Cuna 2
30 43578219 O ring 2
31 90201025000 Reten 2

28
FIG.
No.
PARTE
No.
CANT.
FIGURA N° 20: MANUBRIO (1/2)
1 95702001000 Manubrio 1
2 95702010044 Comando Derecho 1
3 95711070000 Comando Luces Izquierdo 1
4 90802039000 Caucho Manillar Izquierdo 1
5 95802080052 Buje 2
6 J900000603500 Tornillo 6x55 2
7 95802081000CA Cubremano Derecho 1
7A 95802081000C1 Cubremano Derecho 1
8 95802080000CA Cubremano Izquierdo 1
8A 95802080000C1 Cubremano Izquierdo 1
9 28302031033 Leva Clutch Completa 1
10 93002031000 Leva Clutch 1
11 90111149000 Swiche Clutch 1
12 93012041000 Espejo Derecho 1
13 93012040000 Espejo Izquierdo 1
14 91202010044 Carretel Acelerador 1
15 95802090000 Cable Clutch 1
15A 95702090000 Cable Clutch 1
16 93802016000 Guardapolvo Leva Clutch 1
16A 90102016000 Guardapolvo Leva Clutch 1
Desde Año 2022
Desde Año 2022
Desde Año 2022
Desde Año 2022

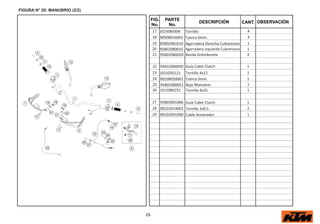

17 J025060304 Tornillo 4
18 90508016001 Tuerca 6mm. 4
19 95802081010 Agarradera Derecha Cubremano 1
20 95802080010 Agarradera Izquierda Cubremano 1
29
FIG.
No.
PARTE
No.
CANT.
FIGURA N° 20: MANUBRIO (2/2)
21 95802080020 Banda An vibrante 4
22 95832060050 Guía Cable Clutch 1
23 J031050121 Tornillo 4x12 1
24 90108050001 Tuerca 5mm. 1
25 95802080051 Buje Manubrio 2
26 J912080251 Tornillo 8x25 1
27 95803001086 Guía Cable Clutch 1
28 90232014002 Tornillo 3x0.5 2
29 90102091000 Cable Acelerador 1

30
FIG.
No.
PARTE
No.
CANT.

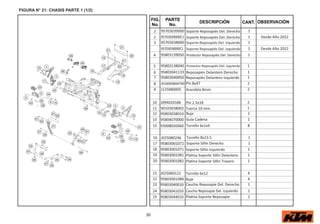

FIGURA N° 21: CHASIS PARTE 1 (1/2)
2 95703039000 Soporte Reposapiés Del. Derecho 1
2 95703039000C1 Soporte Reposapiés Del. Derecho 1
3 95703038000 Soporte Reposapiés Del. Izquierdo 1
95703038000C1 Soporte Reposapiés Del. Izquierdo 1
Desde Año 2022
Desde Año 2022
4 95803139050 Protector Reposapiés Del. Derecho 1
5 95803138040 Protector Reposapiés Del. Izquierdo 1
6 95803041133 Reposapiés Delantero Derecho 1
7 95803040050 Reposapiés Delantero Izquierdo 1
8 J920000804700 Pin 8x47 2
9 J125080005 Arandela 8mm. 2
10 J094020186 Pin 2.5x18 2
11 90103038002 Tuerca 10 mm. 1
12 95803038010 Buje 2
13 95804070000 Guía Cadena 1
15 93008020060 Tornillo 6x1x9 8
16 J025080246 Tornillo 8x23.5 1
17 95803001072 Soporte Sillín Derecho 1
18 95803001071 Soporte Sillín Izquierdo 1
19 95803001081 Pla a Soporte Sillín Delantero 1
20 95803001082 Pla a Soporte Sillín Trasero 1
21 J025060122 Tornillo 6x12 4
22 95803001088 Buje 4
23 95803040010 Caucho Reposapie Del. Derecho 1
24 95803041010 Caucho Reposapie Del. Izquierdo 1
25 95803044010 Pla a Soporte Reposapie 2

26 J910000800500 Tuerca 5mm. 2
27 J910001001000 Tuerca 1
31
FIG.
No.
PARTE
No.
CANT.
FIGURA N° 21: CHASIS PARTE 1 (2/2)
28 J900001013500 Tornillo 10x1.25 1
29 J125100009 Arandela 10mm. 1
31 93303006000 Soporte Motor Derecho 1
32 93303005000 Soporte Motor Izquierdo 1
33 95808005000 Soporte Chasis Derecho 1
34 95808006000 Soporte Chasis Izquierdo 1
35 J031080146 Tornillo 8x1.25 4
36 93014017000 A vibrante 2
37 J025102656 Tornillo 10x1,25x265 1
40 95807012000 Soporte Tanque 2
41 90103007000 Tornillo 8mm. 2
42 95803039010 Buje 1
43 90103042000 Soporte Reposapiés 2
47 90808043000 Tornillo 6x1x16 2
48 95814010040 Complemento Soporte Chasis 1
49 90108023100 Arandela 1
50 J125080006 Arandela 8 mm. 4
51 J912080251 Tornillo 8x25 2
52 J125100002 Arandela 8 mm. 2

32
FIG.
No.
PARTE
No.
CANT.
2 J900000803500 Tornillo 8x1.25x35L 2
3 93007047033 Soporte Sillín 2
4 J912080251 Tornillo 8x25 4
5 93011068010 A vibrante 6
6 93003054000 Pin Reposapiés 2
7 90503052000 Pla a Reposapiés Superior 2
8 90503053000 Pla a Reposapiés Inferior 2
9 J730000301800 Pin Seguridad Diam. 2.3 2
10 93003151033 Reposapiés Pasajero Derecho 1
11 93003150033 Reposapiés Pasajero Izquierdo 1
12 95805089000 Protector Reposapiés Tras. Derecho 1
13 95805088000 Protector Reposapiés Tras. Izquierdo 1
14 95703049000 Soporte Reposapiés Tras. Derecho 1
15 95703048000 Soporte Reposapiés Tras. Izquierdo 1
16 93008020060 Tornillo 6x1x9 4
17 J047620804000S Tornillo 8x40 4
18 95803056000 Complemento Chasis 1
19 J900000602000 Tornillo 6x1 2
20 95805084000 Pla a Soporte Silenciador 1
21 90511006100 Tornillo 6x1x14 2
22 95803002070 Tapón 2
25 J690000801500 Arandela 4
27 J125080005 Arandela 8mm. 2

33
FIG.
No.
PARTE
No.
CANT.
FIGURA N° 23: GATO LATERAL
1 95803023000 Gato Lateral 1
2 95803026000 Soporte Gato Lateral 1
3 J011050133 Tornillo 5x13 2
4 90103027000 Tornillo Gato Lateral 1
5 95803027000 Tornillo 10mm. 2
6 93011045110 Protector Swiche Gato Lateral 1
7 93511045000 Swiche Gato Lateral 1
8 93003034000 Tuerca 10mm.x1.25 2
9 J982101253 Tuerca 10mm.x1.25 1
10 90111040100 Buje 1
11 90603024000 Resorte Gato Lateral 1
12 93503029000 Tornillo Imán Gato Lateral 1
13 95803023010 Soporte Imán 1

34
FIG.
No.
PARTE
No.
CANT.
FIGURA N° 24: AMORTIGUADOR
1 95704010100 Amo guador 1
2 90104010003 Arandela 10.2x20x3 3
3 93004016100 Tornillo 10x1.25x62 1
4 J020100806 Tornillo 10x1.25x80 1
5 90104010002 Tuerca 10 mm. 1

35
FIG.
No.
PARTE
No.
CANT.

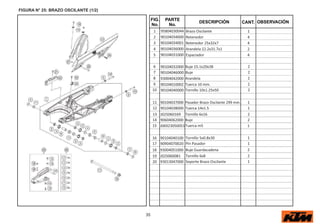

FIGURA N° 25: BRAZO OSCILANTE (1/2)
1 95804030044 Brazo Oscilante 1
2 90104034000 Retenedor 4
3 90104034001 Retenedor 25x32x7 4
4 90104036000 Arandela 22.2x31.7x1 2
5 90104031000 Espaciador 4
6 90104032000 Buje 15.1x20x38 2
7 90104046000 Buje 2
8 93004042000 Arandela 2
9 90104010002 Tuerca 10 mm. 2
10 90104040000 Tornillo 10x1.25x50 2
11 90104037000 Pasador Brazo Oscilante 299 mm. 1
12 90104038000 Tuerca 14x1.5 1
13 J025060169 Tornillo 6x16 2
14 90604062000 Buje 2
15 J06923050053 Tuerca m5 1
16 90104040100 Tornillo 5x0.8x30 1
17 90904070020 Pin Pasador 1
18 93004051000 Buje Guardacadena 2
19 J025060081 Tornillo 6x8 2
20 93013047000 Soporte Brazo Oscilante 1

36
FIG.
No.
PARTE
No.
CANT.

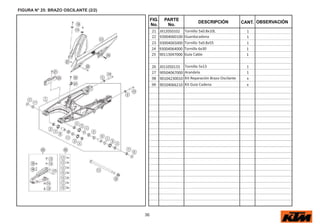

FIGURA N° 25: BRAZO OSCILANTE (2/2)
21 J912050102 Tornillo 5x0.8x10L 1
22 93004060100 Guardacadena 1
23 93004065000 Tornillo 5x0.8x55 1
24 93004064000 Tornillo 6x30 1
25 90113047000 Guía Cable 1
26 J011050133 Tornillo 5x13 1
27 90504067000 Arandela 1
98 90104230010 Kit Reparación Brazo Oscilante x
99 90104066210 Kit Guía Cadena x

37
FIG.
No.
PARTE
No.
CANT.

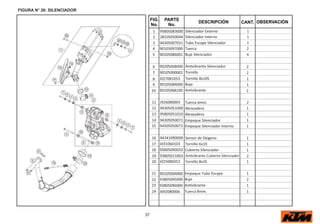

FIGURA N° 26: SILENCIADOR
1 95805083000 Silenciador Externo 1
2 28105050044 Silenciador Interno 1
3 94305007031 Tubo Escape Silenciador 1
4 90103097000 Tuerca 2
5 90205086001 Buje Silenciador 4
6 90205068000 A vibrante Silenciador 2
7 90105000002 Tornillo 2
8 J027081053 Tornillo 8x105 1
9 90105084000 Buje 1
10 90105068100 A vibrante 2
11 J926080003 Tuerca 6mm. 2
12 94305051000 Abrazadera 1
13 95805051010 Abrazadera 1
14 94305050071 Empaque Silenciador 1
15 94305050072 Empaque Silenciador Interno 1
16 94341090000 Sensor de Oxigeno 1
17 J031060103 Tornillo 6x10 1
18 95805090033 Cubierta Silenciador 1
19 A
93805011003 vibrante Cubierta Silenciador 2
20 J025080353 Tornillo 8x35 1
21 90105004000 Empaque Tubo Escape 1
22 93805095000 Buje 2
23 93805096000 A vibrante 1
24 J692080006 Tuerca 8mm. 1

38
FIG.
No.
PARTE
No.
CANT.

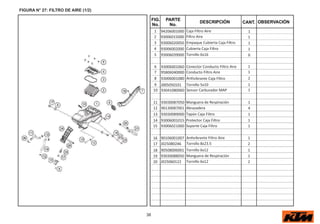

FIGURA N° 27: FILTRO DE AIRE (1/2)
1 94206001000 Caja Filtro Aire 1
2 93006015000 Filtro Aire 1
3 93006020050 Empaque Cubierta Caja Filtro 1
4 93006002000 Cubierta Caja Filtro 1
5 93006039000 Tornillo 6x16 6
6 93006001060 Conector Conducto Filtro Aire 1
7 95806040000 Conducto Filtro Aire 1
8 93006001080 A vibrante Caja Filtro 2
9 J005050101 Tornillo 5x10 1
10 93041080060 Sensor Carburador MAP 1
11 93030087050 Manguera de Respiración 1
12 90130087001 Abrazadera 4
13 93030089000 Tapón Caja Filtro 1
14 93006001015 Protector Caja Filtro 1
15 93006021000 Soporte Caja Filtro 1
16 90106001007 A vibrante Filtro Aire 1
17 J025080246 Tornillo 8x23.5 2
18 90508006001 Tornillo 6x12 1
19 93030088050 Manguera de Respiración 1
20 J025060122 Tornillo 6x12 2

39
FIG.
No.
PARTE
No.
CANT.

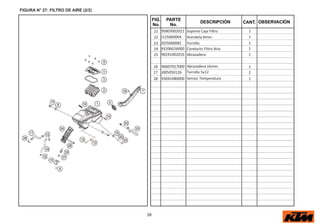

FIGURA N° 27: FILTRO DE AIRE (2/2)
21 95803002021 Soporte Caja Filtro 1
22 J125060004 Arandela 6mm. 1
23 J025060082 Tornillo 1
24 93206026000 Conducto Filtro Aire 1
25 90241002010 Abrazadera 1
26 90607017000 Abrazadera 16mm. 1
27 J005050126 Tornillo 5x12 2
28 93041080000 Sensor Temperatura 1

40
FIG.
No.
PARTE
No.
CANT.

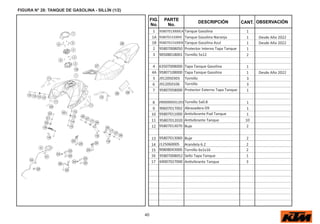

FIGURA N° 28: TANQUE DE GASOLINA - SILLÍN (1/2)
95807013000CA
1 Tanque Gasolina 1
1A 95807013100HC Tanque Gasolina Naranja 1
95807013100EB
1B Tanque Gasolina Azul 1
2 95807008050 Protector Interno Tapa Tanque 1
3 90508018001 Tornillo 5x12 2
4 63507008000 Tapa Tanque Gasolina 1
4A 95807108000 Tapa Tanque Gasolina 1
Desde Año 2022
Desde Año 2022
Desde Año 2022
5 J912050303 Tornillo 3
6 J912050106 Tornillo 3
7 95807058000 Protector Externo Tapa Tanque 1
J900000501201
8 Tornillo 5x0.8 1
9 90607017002 Abrazadera D9 1
10 95807011000 A vibrante Pad Tanque 1
11 95807012020 A vibrante Tanque 10
12 95807013070 Buje 2
13 95807013060 Buje 2
14 J125060005 Arandela 6.2 2
15 90808043000 Tornillo 6x1x16 2
16 95807008052 Sello Tapa Tanque 1
17 69007027000 A vibrante Tanque 3

18 95807013040 Pla a Soporte Tanque 1
19 93008020060 Tornillo 6x1x9 7
21 95807028000 Buje 1
22 J025080256 Tornillo 8x25 1
24 90108060002 A vibrante Radiador 2
25 J031060103 Tornillo 6x10 10
41
FIG.
No.
PARTE
No.
CANT.
FIGURA N° 28: TANQUE DE GASOLINA - SILLÍN (2/2)
27 95807040000 Sillín Delantero 1
28 95807047000 Sillín Trasero 1
29 90107029000 Soporte Manguera Desfogue 1
31 90607017003 Abrazadera D13 1
32 95807027000 A vibrante 1
33 95807012010 A vibrante 2
34 95815000680 Manguera Desfogue Tanque 1
35 J031060253 Tornillo 6x1x25L 2
36 95829099000 Estuche de Herramienta 1
37 J800000701500 Buje 2
38 95808023020 Correa Sujetadora Herramienta 1

42
FIG.
No.
PARTE
No.
CANT.

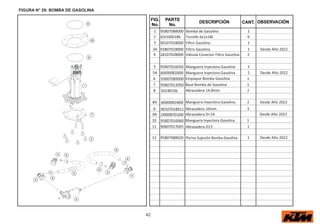

FIGURA N° 29: BOMBA DE GASOLINA
1 95807088000 Bomba de Gasolina 1
2 J031060186 Tornillo 6x1x18L 6
3 90107018000 Filtro Gasolina 1
3A 93807018000 Filtro Gasolina 1
4 28107028000 Válvula Conector Filtro Gasolina 2
5 95807016050 Manguera Inyectora Gasolina 2
5A J600000820000 Manguera Inyectora Gasolina 2
6 93007089000 Empaque Bomba Gasolina 1
7 95807013050 Base Bomba de Gasolina 1
8 50148706 Abrazadera 14.8mm. 2
8A J600000824800 Manguera Inyectora Gasolina 2
9 90107018011 Abrazadera 10mm. 3
9A J300000701600 Abrazadera D=14
10 95807016060 Manguera Inyectora Gasolina 1
11 90607017003 Abrazadera D13 1
12 95807088020 Pla!na Sujeción Bomba Gasolina 1
Desde Año 2022
Desde Año 2022
Desde Año 2022
Desde Año 2022
Desde Año 2022

43
FIG.
No.
PARTE
No.
CANT.

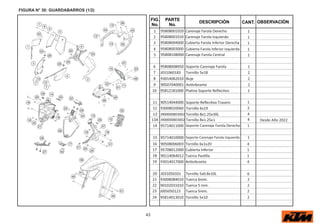

FIGURA N° 30: GUARDABARROS (1/2)
1 95808001020 Carenaje Farola Derecho 1
2 95808001010 Carenaje Farola Izquierdo 1
3 95808004000 Cubierta Farola Inferior Derecha 1
4 95808003000 Cubierta Farola Inferior Izquierda 1
5 95808108000 Carenaje Farola Central 1
6 95808008050 Soporte Carenaje Farola 1
7 J031060183 Tornillo 5x18 2
8 93014062010 Buje 2
9 90507040001 A vibrante 2
10 95812181000 Pla a Soporte Reﬂec vo 1
11 90514044000 Soporte Reﬂe o Trasero 1
12 93008020060 Tornillo 6x19 2
13 J900000803002 Tornillo 8x1.25x30L 4
13A J900000803002 Tornillo 8x1.25xL 4 Desde Año 2022
14 95714011000 Soporte Carenaje Farola Derecho 1
15 95714010000 Soporte Carenaje Farola Izquierdo 1
16 90508006003 Tornillo 6x1x20 4
17 95708012000 Cubierta Inferior 1
18 90114064012 Tuerca P lla 1
19 93014017000 A vibrante 4
20 J031050101 Tornillo 5x0.8x10L 6
21 93008084010 Tuerca 6mm. 2
22 90102031010 Tuerca 5 mm. 2
23 J005050123 Tuerca 5mm. 2
24 95814013010 Tornillo 5x10 2

25 95714013000 Pin 1
44
FIG.
No.
PARTE
No.
CANT.

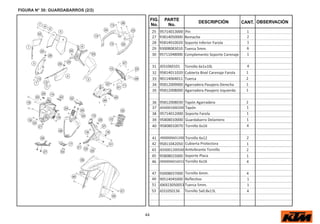

FIGURA N° 30: GUARDABARROS (2/2)
27 93814050000 Remache 2
28 95814010020 Soporte Inferior Farola 1
29 93008083010 Tuerca 5mm. 6
30 95711048000 Complemento Soporte Carenaje 1
31 J031060101 Tornillo 6x1x10L 4
32 95814011020 Cubierta Bisel Carenaje Farola 1
33 90114064011 Tuerca 2
34 95812009000 Agarradera Pasajero Derecha 1
35 95812008000 Agarradera Pasajero Izquierdo 1
36 95812008030 Tapón Agarradera 2
37 J650001000200 Tapón 1
38 95714012000 Soporte Farola 1
39 95808010000 Guardabarro Delantero 1
40 95808010070 Tornillo 6x16 4
41 J900000601200 Tornillo 6x12 2
42 95811042050 Cubierta Protectora 1
43 J650001200500 A vibrante Tornillo 2
45 95808015000 Soporte Placa 1
J900000601601S
46 Tornillo 6x16 4
47 93008037000 Tornillo 6mm. 4
49 90514045000 Re o 1
51 J06923050053 Tuerca 5mm. 1
53 J031050136 Tornillo 5x0.8x13L 4

45
FIG.
No.
PARTE
No.
CANT.

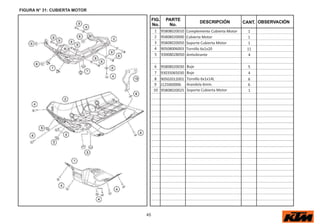

FIGURA N° 31: CUBIERTA MOTOR
1 95808020010 Complemento Cubierta Motor 1
2 95808020000 Cubierta Motor 1
3 95808020050 Soporte Cubierta Motor 1
4 90508006003 Tornillo 6x1x20 11
5 93008028050 A vibrante 4
6 95808020030 Buje 5
7 93035065030 Buje 4
8 90502012001 Tornillo 6x1x14L 6
9 J125060006 Arandela 6mm. 6
10 95808020025 Soporte Cubierta Motor 1

46
FIG.
No.
PARTE
No.
CANT.

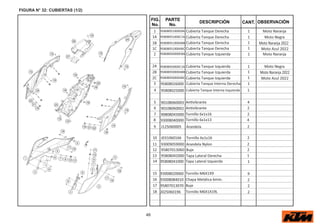

FIGURA N° 32: CUBIERTAS (1/2)
1
1A
1B
1C
95808051000EBA Cubierta Tanque Derecha 1 Moto Naranja
95808051000C1A
95808051000ABB
95808051000ABC
Cu
Cubierta Tanque Derecha
Cubierta Tanque Derecha
bierta Tanque Derecha 1
1
1
Mot
Moto Naranja 2022
Moto Azul 2022
o Negra
2
2A
2B
95808050000EBA Cubierta Tanque Izquierda 1 Moto Naranja
95808050000C1A
95808050000ABB
2C 95808050000ABC
Cubierta Tanque Izquierda
1
1
1
Moto Negra
3 95808026000 Cubierta Tanque Interna Derecha 1
4 95808025000 Cubierta Tanque Interna Izquierda 1
5 90108060003 A vibrante 4
6 90108060002 A vibrante 2
7 90808043000 Tornillo 6x1x16 2
8 93008040000 Tornillo 6x1x13 4
9 J125060005 Arandela 2
10 J031060166 Tornillo 6x1x16 2
11 93009059000 Arandela Nylon 2
12 95807013060 Buje 2
13 95808042000 Tapa Lateral Derecha 1
14 95808041000 Tapa Lateral Izquierda 1
15 93008020060 Tornillo M6X1X9 9
16 93008084010 Chapa Metálica 6mm. 2
17 95807013070 Buje 2
18 J025060196 Tornillo M6X1X19L 2
Moto Naranja 2022
Moto Azul 2022

47
FIG.
No.
PARTE
No.
CANT.
FIGURA N° 32: CUBIERTAS (2/2)
19 93011068010 Ojal Goma Interruptor Encendido 6
21 95808041010 Pin 8
22 95808041020 Tuerca 8
23 95808019000 Guardabarro Trasero Interno 1
24 95808013000EBA Cubierta Sillín 1 Moto Naranja
95808013000C1A Cubierta Sillín 1 Moto Negra
25 95808019010 A vibrante 1
26 95808023000 Cubierta Baúl 1
27 95808023010 Cubierta Starter Relay 1
24A
24B
24C
95808013000ABB
95808013000ABC
Cubierta Sillín
Cubierta Sillín

48
FIG.
No.
PARTE
No.
CANT.

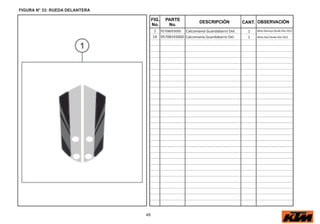

1 95708093000 Calcomanía Guardabarro Del. 1
1A 95708193000 Calcomanía Guardabarro Del. 1
Moto Naranja Desde Año 2022
Moto Azul Desde Año 2022

49

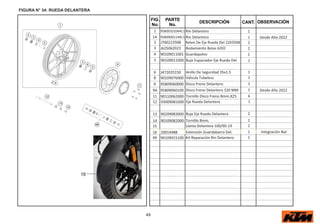

FIG.
No.
PARTE
No.
CANT.
1 95809101044C1 Rin Delantero 1
1A 95809001144C1 Rin Delantero 1 Desde Año 2022
Desde Año 2022
2 J760223508 Reten De Eje Rueda Del 22X35X8 2
5 90109011000 Buje Espaciador Eje Rueda Del 1
6 J472035150 Anillo De Seguridad 35x1.5 1
8 90109076000 Válvula Tubeless 1
9 95809060000 Disco Freno Delantero 1
9A 95809060100 Disco Freno Delantero 320 MM 1
11 90110062000 Tornillo Disco Freno 8mm.X25 6
12 93009081000 Eje Rueda Delantera 1
13 90209083000 Buje Eje Rueda Delantera 2
14 90109082000 Tornillo 8mm. 1
15 Llanta Delantera 100/90-19 1
99 90109015100 Kit Reparación Rin Delantero 1
16 20014488 Extensión Guardabarro Del. 1 Integración Nal
16

50
FIG.
No.
PARTE
No.
CANT.
FIGURA N° 35: RUEDA TRASERA (1/2)
1 95810101044C1 Rin Trasero 1
1A 95810101144C1 Rin Trasero 1
3 90210086000 Tuerca Eje Trasero 1
4 90610087000 Arandela 2
5 90110084000 Tensor Cadena Der. y Izq. 2
6 90110013000 Buje Campana Tras 1
7 90110060000 Disco Freno Trasero 1
7A 95810060000 Disco Freno Trasero 1 Desde Año 2022
Desde Año 2022
8 90110062000 Tornillo Disco Freno 8mm.X25 6
10 J760264208 Reten Campana Tras 1
11 J625063021 Rodamiento Bolas 1
12 90110011000 Buje Campana Tras 1
14 90109076000 Válvula Tubeless 1
15 90610054000 Buje Porta Sprocket 1
16 90210059100 A vibrante Campana 6
17 90210050000 Porta Sprocket 1
18 90810052000 Tornillo 8mm.X48 6
19 91210051046 Sprocket 46T 1
21 J760295207 Reten Porta Sprocket 29X52X7 1

51
FIG.
No.
PARTE
No.
CANT.

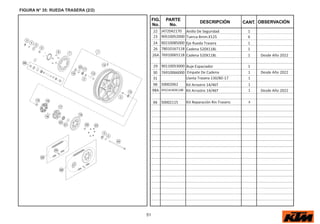

FIGURA N° 35: RUEDA TRASERA (2/2)
22 J472042170 Anillo De Seguridad 1
23 90510052000 Tuerca 8mm.X125 6
24 90210085000 Eje Rueda Trasera 1
26 78010167118 Cadena 520X118L 1
26A 76910065118 Cadena 520X118L 1 Desde Año 2022
Desde Año 2022
Desde Año 2022
29 90110053000 Buje Espaciador 1
30 76910066000 Empate De Cadena 1
31 Llanta Trasera 130/80-17 1
98 50002062 Kit Arrastre 14/46T 1
98A SPA2141463K118B Kit Arrastre 14/46T 1
99 50002115 Kit Reparación Rin Trasero x

52
FIG.
No.
PARTE
No.
CANT.

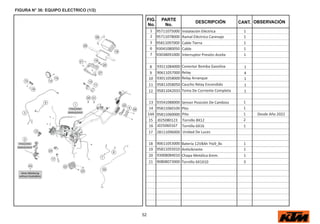

FIGURA N° 36: EQUIPO ELECTRICO (1/2)
1 95711075000 Instalación Eléctrica 1
2 95711078000 Ramal Eléctrico Carenaje 1
3 95811097000 Cable Tierra 1
6 93041080050 Cable 1
7 93038091000 Interruptor Presión Aceite 1
8 93511084000 Conector Bomba Gasolina 1
9 90611057000 Relay 4
10 93011058000 Relay Arranque 1
11 95811058050 Caucho Relay Encendido 1
12 95811042033 Toma De Corriente Completa 1
13 93541088000 Sensor Posición De Cambios 1
14 95811060100 Pito 1
15 J025080123 Tornillo 8X12
1
16 J025060167 Tornillo 6X16
2
17 28111096000 Unidad De Luces
1
95811060000 Pito Desde Año 2022
18 90611053000 Batería 12V8Ah Ytx9_Bs 1
19 95811055010 A vibrante 1
20 93008084010 Chapa Metálica 6mm. 1
21 90808073000 Tornillo 6X1X10 3
14A

22 90511034000 Regulador 1
23 J025060303 Tornillo 6X30Ws10 2
24 90511030000 Flasher 1
25 95811031000 Soporte Relay 1
26 90508006001 Tornillo 6X12 2
27 95811055000 Soporte Batería 1
53
FIG.
No.
PARTE
No.
CANT.

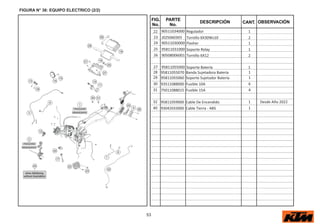

FIGURA N° 36: EQUIPO ELECTRICO (2/2)
28 95811055070 Banda Sujetadora Batería 1
29 95811055060 Soporte Sujetador Batería 1
30 93511088000 Fusible 10A 6
31 75011088015 Fusible 15A 4
40 93042033000 Cable Tierra - ABS 1
32 95811059000 Cable De Encendido 1 Desde Año 2022

54
FIG.
No.
PARTE
No.
CANT.

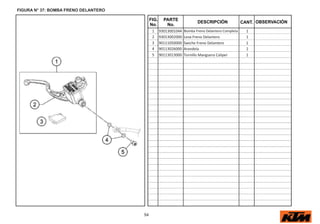

FIGURA N° 37: BOMBA FRENO DELANTERO
1 93013001044 Bomba Freno Delantero Completa 1
2 93013002000 Leva Freno Delantero 1
3 90111050000 Swiche Freno Delantero 1
4 90113026000 Arandela 2
5 90113013000 Tornillo Manguera Caliper 1

55
FIG.
No.
PARTE
No.
CANT.

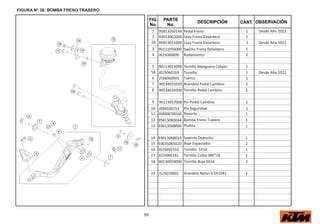

FIGURA N° 38: BOMBA FRENO TRASERO
1 95813050144 Pedal Freno 1 Desde Año 2022
Desde Año 2022
Desde Año 2022
2 93013002000 1
2A 95813051000 Leva Freno Delantero
Leva Freno Delantero
3 90111050000 Swiche Freno Delantero 1
4 J625060800 Rodamiento 2
5 90113013000 Tornillo Manguera Caliper 1
5A J025060203 Tornillo 1
6 J934060001 Tuerca 1
7 90534031020 Arandela Pedal Cambios 2
8 90534034300 Tornillo Pedal Cambios 1
9 90113057000 Pin Pedal Cambios 1
10 J094020153 Pin Seguridad 1
11 J500000700100 Resorte 1
12 95813060044 Bomba Freno Trasero 1
13 93013068000 Pla a 1
14 93013068010 Soporte Deposito 1
15 93035065020 Buje Espaciador 2
16 J025050103 Tornillo 5X10 1
17 J025060181 Tornillo Collar M6*18 1
18 90130059000 Tornillo Buje 6X16 2
19 J125070001 Arandela Nylon 6.5X16X1 1
1

56
FIG.
No.
PARTE
No.
CANT.

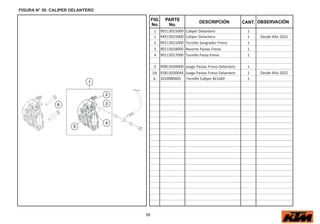

FIGURA N° 39: CALIPER DELANTERO
1 90113015000 Caliper Delantero 1
1 94513015000 Caliper Delantero 1 Desde Año 2022
Desde Año 2022
2 90113021000 Tornillo Sangrador Freno 1
3 90113018000 Resorte Pastas Freno 1
4 90113017000 Tornillo Pasta Freno 1
5A 93813030044 Juego Pastas Freno Delantero 1
5 90813030000 Juego Pastas Freno Delantero 1
6 J01008060S Tornillo Caliper 8x1x60 2

57
FIG.
No.
PARTE
No.
CANT.

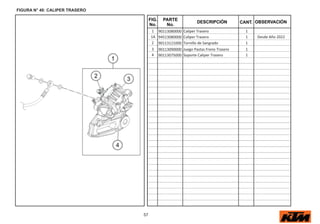

FIGURA N° 40: CALIPER TRASERO
1 90113080000 Caliper Trasero 1
1A 94513080000 Caliper Trasero 1 Desde Año 2022
2 90113121000 Tornillo de Sangrado 1
3 90113090000 Juego Pastas Freno Trasero 1
4 90113075000 Soporte Caliper Trasero 1

58
FIG.
No.
PARTE
No.
CANT.

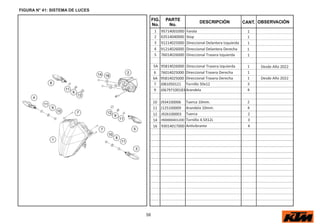

FIGURA N° 41: SISTEMA DE LUCES
1 95714001000 Farola 1
2 63514040000 Stop 1
3 91214025000 Direccional Delantera Izquierda 1
4 91214026000 Direccional Delantera Derecha 1
5 76014026000 Direccional Trasera Izquierda 1
5A 95814026000 Direccional Trasera Izquierda 1
6 76014025000 Direccional Trasera Derecha 1
6A 95814025000 Direccional Trasera Derecha 1 Desde Año 2022
Desde Año 2022
7 J081050121 Tornillo 50x12 3
9 J06797100183 Arandela 4
10 J934100006 Tuerca 10mm. 2
11 J125100009 Arandela 10mm. 4
12 J926100003 Tuerca 2
14 J900000401200 Tornillo 4.5X12L 3
16 93014017000 A vibrante 4

59
FIG.
No.
PARTE
No.
CANT.

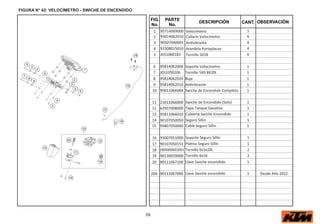

FIGURA N° 42: VELOCÍMETRO - SWICHE DE ENCENDIDO
1 95714069000 Velocímetro 1
2 93014062010 Collarín Velocímetro 6
3 90507040001 A vibrante 6
4 93308015010 Arandela Portaplacas 4
5 J031060183 Tornillo 5X18 6
6 95814062000 Soporte Velocímetro 1
7 J031050206 Tornillo 5X0.8X20L 1
8 95814062020 Buje 1
9 95814062010 A vibrante 1
10 95811066044 Swiche de Encendido Completo 1
11 21011066000 Swiche de Encendido (Solo) 1
12 63507008000 Tapa Tanque Gasolina 1
13 95811066010 Cubierta Swiche Encendido 1
14 90107050050 Seguro Sillín 1
15 95807050000 Cable Seguro Sillín 1
16 93007051000 Soporte Seguro Sillín 1
17 90107050151 Pla a Seguro Sillín 1
18 J900000602001 Tornillo 6x1x20L 2
19 90130059000 Tornillo 6x16 2
20 90111067100 Llave Swiche encendido 1
20A 90111067000 Llave Swiche encendido 1 Desde Año 2022

60
FIG.
No.
PARTE
No.
CANT.

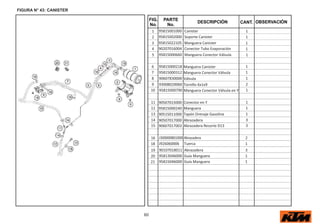

FIGURA N° 43: CANISTER
1 95815001000 Canister 1
2 95815002000 Soporte Canister 1
3 95815022105 Manguera Canister 1
4 90207016004 Conector Tubo Evaporación 1
5 95815000660 Manguera Conector Válvula 1
6 95815000218 Manguera Canister 1
7 95815000312 Manguera Conector Válvula 1
8 90607830000 Válvula 1
9 93008020060 Tornillo 6x1x9 2
10 95815000790 Manguera Conector Válvula en Y 1
11 90507015000 Conector en Y 1
12 95815000240 Manguera 1
13 90515011000 Tapón Drenaje Gasolina 1
14 90507017000 Abrazadera 3
15 90607017003 Abrazadera Resorte D13 3
16 J300000801000 Abrazadera 2
18 J926060006 Tuerca 1
19 90107018011 Abrazadera 3

61
FIG.
No.
PARTE
No.
CANT.

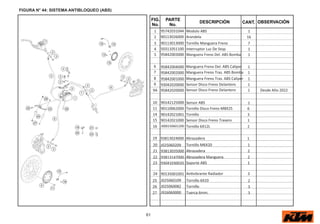

FIGURA N° 44: SISTEMA ANTIBLOQUEO (ABS)
1 95742031044 Modulo ABS 1
2 90113026000 Arandela 16
3 90113013000 Tornillo Manguera Freno 7
4 50311051100 Interruptor Luz De Stop 1
5 95842003000 Manguera Freno Del. ABS Bomba 1
6 95842004000 Manguera Freno Del. ABS Caliper 1
7 95842002000 Manguera Freno Tras. ABS Bomba 1
8 95842001000 Manguera Freno Tras. ABS Caliper 1
9 93042020000 Sensor Disco Freno Delantero 1
9A 95842020000 Sensor Disco Freno Delantero 1 Desde Año 2022
10 90142125000 Sensor ABS 1
11 90110062000 Tornillo Disco Freno M8X25 6
14 90142021001 Tornillo 3
15 90142021000 Sensor Disco Freno Trasero 1
16 J000150601200 Tornillo 6X12L 2
19 93813024000 Abrazadera 1
20 J025060209 Tornillo M6X20 1
21 93813035000 Abrazadera 2
22 93813147000 Abrazadera Manguera 2
23 93041030020 Soporte ABS 1
24 90135001001 A vibrante Radiador 3
25 J025060109 Tornillo 6X10 2
26 J025060082 Tornillo 3
27 J926060000 Tuerca 6mm. 3

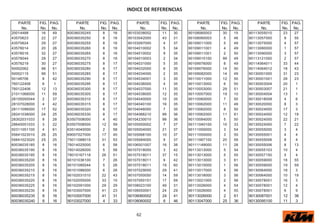

PARTE FIG. PAG. PARTE FIG. PAG. PARTE FIG. PAG. PARTE FIG. PAG. PARTE FIG. PAG.
No. No. No. No. No. No. No. No. No. No. No. No. No. No. No.
20014488 16 49 60036035245 8 16 90103038002 11 30 90108060003 30 15 90113055010 23 27
43570623 22 27 60036035250 8 16 90103042000 43 31 90108060003 5 46 90113057000 9 55
43570624 29 27 60036035255 8 16 90103097000 4 37 90109011000 5 49 90113075000 4 57
43578014 20 26 60036035260 8 16 90104010002 5 34 90109011001 4 49 90113080000 1 57
43578016 32 27 60036035265 8 16 90104010002 9 35 90109011001 2 50 90113090000 3 57
43578044 28 27 60036035270 8 16 90104010003 2 34 90109015100 99 49 90113121000 2 57
43578219 30 27 60036035275 8 17 90104031000 5 35 90109076000 8 49 90114064011 33 44
50002062 98 51 60036035280 8 17 90104032000 6 35 90109076000 14 50 90114064012 18 43
50002115 99 51 60036035285 8 17 90104034000 2 35 90109082000 14 49 90130001000 31 23
50148706 8 42 60036035290 8 17 90104034001 3 35 90110011000 12 50 90130001001 26 23
760122406 6 1 60036035295 8 17 90104036000 4 35 90110013000 6 50 90130003004 20 1
760122406 12 13 60036035300 8 17 90104037000 11 35 90110053000 29 51 90130003007 21 1
21011066000 11 59 60036035305 8 17 90104038000 12 35 90110057000 19 10 90130004004 13 1
28105050044 2 37 60036035310 8 17 90104040000 10 35 90110060000 7 50 90130018008 4 6
28107028000 4 42 60036035315 8 17 90104040100 16 35 90110062000 11 49 90130020000 8 3
28111096000 17 52 60036035320 8 17 90104046000 7 35 90110062000 8 50 90130024000 17 3
28241038000 24 25 60036035330 8 17 90104066210 99 36 90110062000 11 61 90130024000 12 19
28302031033 9 28 63507008000 4 40 90104230010 98 36 90110084000 5 50 90130024000 22 21
28645051033 3 22 63507008000 12 59 90105000002 7 37 90111040100 10 33 90130024000 7 22
50311051100 4 61 63514040000 2 58 90105004000 21 37 90111050000 3 54 90130055000 3 4
55641023010 26 25 69007027000 17 40 90105068100 10 37 90111050000 3 55 90130055001 4 4
55641023020 25 25 75011088015 31 53 90105084000 9 37 90111067100 20 59 90130055006 8 4
60036035185 8 16 76014025000 6 58 90106001007 16 38 90111149000 11 28 90130055006 8 13
60036035190 8 16 76014026000 5 58 90107018000 3 42 90113013000 5 54 90130055103 10 4
60036035195 8 16 78010167118 26 51 90107018011 37 15 90113013000 5 55 90130057150 5 4
60036035200 8 16 90101036100 7 26 90107018011 9 42 90113013000 3 61 90130059000 18 55
60036035205 8 16 90101080044 5 26 90107018011 19 60 90113015000 1 56 90130059000 19 59
60036035210 8 16 90101086000 6 26 90107029000 29 41 90113017000 4 56 90130064000 18 3
60036035215 8 16 90102031010 22 43 90107050050 14 59 90113018000 3 56 90130064000 10 19
60036035220 8 16 90102055000 33 15 90107050151 17 59 90113021000 2 56 90130078001 16 3
60036035225 8 16 90102091000 29 29 90108023100 49 31 90113026000 4 54 90130078001 12 4
60036035230 8 16 90103007000 41 23 90108050001 24 29 90113026000 4 55 90130078001 6 9
60036035235 8 16 90103007000 41 31 90108060002 24 41 90113026000 2 61 90130087001 12 38
60036035240 8 16 90103027000 4 33 90108060002 6 46 90113047000 25 36 90130095100 11 3
62

90130164000 31 2 90135066000 32 15 90230015013 15 6 90232101101 11 8 90234019000 17 11
90132048005 5 3 90136003002 21 18 90230022000 2 1 90232102000 2 8 90234030000 8 1
90132050000 7 3 90136003003 17 18 90230027000 2 3 90232103000 9 8 90234039000 2 11
90132051000 6 3 90136020001 17 19 90230029000 11 6 90232110000 7 8 90235019000 21 20
90134012002 22 12 90136038000 18 19 90230047000 27 2 90232134000 3 8 90236001000 13 18
90134013000 22 7 90136052010 25 20 90230055000 2 6 90232135000 4 8 90236002000 15 18
90134013000 21 12 90136052020 24 20 90230058000 24 23 90232211000 8 8 90236002004 16 18
90134013000 5 13 90136056001 12 17 90230059100 13 3 90233001000 1 9 90236003044 19 18
90134014000 4 11 90136060000 9 17 90230060001 15 3 90233002000 13 9 90236013000 14 18
90134015000 20 11 90138006000 15 21 90230060002 14 22 90233003000 10 9 90236014000 8 6
90134016000 6 11 90138015000 17 21 90230062000 9 22 90233005000 7 9 90236015000 9 6
90134022000 3 11 90138015050 12 21 90230066100 17 1 90233005001 8 9 90236015001 10 6
90134023000 30 12 90138015052 13 21 90230066300 20 23 90233006000 12 9 90236015001 14 8
90134024033 28 12 90138091000 20 19 90230068000 21 7 90233006001 11 9 90236018000 11 18
90134025000 26 12 90138091001 19 19 90230069000 3 6 90233010001 7 1 90236018000 9 19
90134030000 27 12 90140026000 32 23 90230077000 18 1 90233010001 14 10 90236024000 26 20
90134034300 15 11 90141001001 2 25 90230079000 11 1 90233010010 1 10 90236025000 11 19
90134050000 5 11 90141002006 23 25 90230079000 11 4 90233011000 12 10 90236027000 4 16
90134098000 19 11 90141023003 19 25 90230079000 5 9 90233011001 11 10 90236028010 5 16
90134127000 14 3 90141023005 7 25 90230094000 18 22 90233012000 3 10 90236032000 6 16
90135001001 24 61 90141071001 17 25 90232004000 18 8 90233012001 2 10 90236033000 7 16
90135016100 2 14 90142021000 15 61 90232006000 17 8 90233013000 7 10 90236036000 3 16
90135017000 18 14 90142021001 14 61 90232010100 5 8 90233013001 8 10 90236054000 4 19
90135020000 13 14 90142125000 10 61 90232011000 6 8 90233014000 5 10 90236056000 10 17
90135020001 12 14 90201025000 31 27 90232014002 28 29 90233015000 10 10 90236060000 13 17
90135020003 11 14 90205068000 6 37 90232016000 3 9 90233016000 4 10 90236074000 5 19
90135047000 22 20 90205086001 5 37 90232017000 13 8 90233030000 16 10 90238001000 8 21
90135047001 23 20 90207016004 4 60 90232019000 15 8 90233030044 99 10 90238002000 19 21
90135053000 2 13 90209083000 13 49 90232020000 2 9 90233036000 14 9 90238003000 18 21
90135055044 3 13 90210050000 17 50 90232023030 7 6 90233037000 6 10 90238008044 20 21
90135055210 99 13 90210059100 16 50 90232048003 4 3 90233038000 13 10 90238010044 1 21
90135058000 9 4 90210085000 24 51 90232048004 19 3 90234001000 18 11 90238013000 25 21
90135058000 13 13 90210086000 3 50 90232048004 16 8 90234002000 16 11 90238014000 16 1
90135065050 42 15 90230001144 1 3 90232048133 3 3 90234005033 1 11 90238015010 99 21
63

64

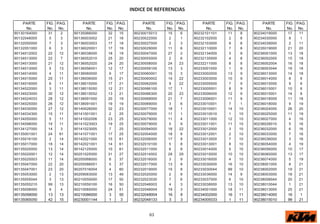

90238015033 10 21 90508006003 16 43 90641072000 4 25 93003082000 22 23 93008084010 16 46
90238016044 26 21 90508006003 4 45 90802039000 4 28 93003150033 11 32 93008084010 20 52
90238017000 27 21 90508016001 18 29 90808043000 47 31 93003151033 10 32 93009059000 11 46
90239005050 6 6 90508018001 3 40 90808043000 15 40 93004016100 3 34 93009081000 12 49
90239005050 21 23 90510052000 23 51 90808043000 7 46 93004042000 8 35 93011038000 21 25
90239090001 11 22 90511006100 21 32 90808073000 21 52 93004051000 18 35 93011045110 6 33
90240018000 37 2 90511030000 24 52 90810052000 18 50 93004060100 22 36 93011058000 10 52
90240018000 19 23 90511034000 22 52 90813030000 5 56 93004064000 24 36 93011068010 5 32
90240020000 3 24 90512082000 15 26 90839005000 4 22 93004065000 23 36 93012040000 13 28
90240020002 29 23 90514044000 11 43 90904070020 17 35 93006001015 14 38 93012041000 12 28
90240022000 5 24 90514045000 49 44 91202010044 14 28 93006001060 6 38 93013001044 1 54
90240023002 12 24 90515011000 13 60 91210051046 19 50 93006001080 8 38 93013002000 2 54
90240023003 11 24 90530002010 23 23 91214025000 3 58 93006002000 4 38 93013002000 2 55
90240023004 9 24 90534031020 32 12 91214026000 4 58 93006015000 2 38 93013047000 20 35
90240023005 8 24 90534031020 7 55 91230007000 17 7 93006020050 3 38 93013055000 17 26
90240023006 7 24 90534034300 15 11 91230007010 99 7 93006021000 15 38 93013068000 13 55
90240023007 10 24 90534034300 8 55 91230014010 16 7 93006039000 5 38 93013068010 14 55
90240023008 10 24 90603024000 11 33 91230014011 16 7 93007040010 29 14 93014017000 22 14
90240023009 10 24 90604062000 14 35 91230014012 16 7 93007047033 3 32 93014017000 36 31
90240023010 10 24 90607017000 26 39 91230030010 18 7 93007051000 16 59 93014017000 19 43
90240023033 6 24 90607017002 9 40 91230033000 20 7 93007089000 6 42 93014017000 16 58
90241002010 25 39 90607017003 31 41 91230033001 19 7 93008020060 10 26 93014062010 8 43
90501044000 8 26 90607017003 11 42 91230038000 1 5 93008020060 15 30 93014062010 2 59
90501045000 27 27 90607017003 15 60 91232005000 10 8 93008020060 16 32 93030087050 11 38
90502012001 8 45 90607830000 8 60 91232010010 99 8 93008020060 19 41 93030088050 19 38
90503052000 7 32 90610054000 15 50 91233029044 17 10 93008020060 12 43 93030089000 13 38
90503053000 8 32 90610087000 4 50 91235052000 1 13 93008020060 15 46 93032060010 40 15
90504067000 27 36 90611053000 18 52 91236030000 2 16 93008020060 9 60 93034031010 7 11
90507015000 11 60 90611057000 9 52 91236030010 99 17 93008028050 5 45 93035004000 49 15
90507017000 14 60 90630015002 14 6 93001032133 4 26 93008037000 47 44 93035017050 24 14
90507040001 9 43 90635071033 52 15 93002031000 10 28 93008040000 8 46 93035025000 17 14
90507040001 3 59 90641002010 13 25 93003034000 8 33 93008083010 29 44 93035065020 15 55
90508006001 18 38 90641002300 11 25 93003054000 6 32 93008084010 7 14 93035065030 7 45
90508006001 26 52 90641023000 3 25 93003081000 35 23 93008084010 21 43 93038091000 7 52

65

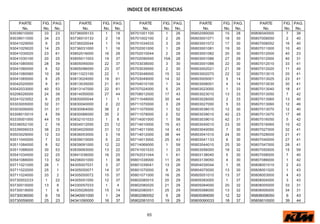

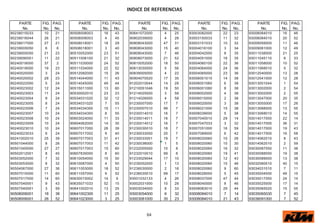

93039010000 33 23 93736009133 1 18 95701001100 1 26 95802090000 15 28 95806040000 7 38
93039011000 34 23 93736010133 2 18 95701002100 2 26 95803001071 18 30 95807008050 2 40
93041029000 9 25 93736020044 1 19 95701034033 3 26 95803001072 17 30 95807008052 16 40
93041029020 14 25 93736031000 1 16 95702001000 1 28 95803001081 19 30 95807011000 10 40
93041030020 23 61 93802016000 16 28 95702010044 2 28 95803001082 20 30 95807012000 40 23
93041030100 20 25 93805011003 19 37 95702090000 15A 28 95803001086 27 29 95807012000 40 31
93041080000 28 39 93805095000 22 37 95703038000 3 30 95803001088 22 30 95807012010 33 41
93041080050 6 52 93805096000 23 37 95703039000 2 30 95803002021 21 39 95807012020 11 40
93041080060 10 38 93811023100 22 1 95703048000 15 32 95803002070 22 32 95807013015 20 41
93041085000 8 25 93813024000 19 61 95703049000 14 32 95803005001 5 14 95807013025 23 41
93042020000 9 61 93813035000 21 61 95704010100 1 34 95803006001 4 14 95807013030 30 41
93042033000 40 53 93813147000 22 61 95707024000 5 25 95803023000 1 33 95807013040 18 41
93206026000 24 39 93814050000 27 44 95708012000 17 43 95803023010 13 33 95807013050 7 42
93241023002 6 25 93830000044 1 1 95711048000 30 44 95803026000 2 33 95807013060 13 40
93303005000 32 31 93830040000 2 22 95711070000 3 28 95803027000 5 33 95807013060 12 46
93303006000 31 31 93830064000 36 2 95711075000 1 52 95803038010 12 30 95807013070 12 40
93308015010 4 59 93830066000 35 2 95711078000 2 52 95803039010 42 23 95807013070 17 46
93335001000 44 15 93832101033 1 8 95714001000 1 58 95803039010 42 31 95807016050 5 42
93336052100 2 19 93834012000 23 12 95714010000 15 43 95803040010 23 30 95807016060 10 42
93339006033 36 23 93834020000 31 12 95714011000 14 43 95803040050 7 30 95807027000 32 41
93503029000 12 33 93836053000 3 19 95714012000 38 44 95803041010 24 30 95807028000 21 41
93511045000 7 33 93839010000 5 22 95714013000 25 43 95803041133 6 30 95807040000 27 41
93511084000 8 52 93839091000 12 22 95714069000 1 59 95803044010 25 30 95807047000 28 41
93511088000 30 53 93839093000 13 22 95741001033 1 25 95803056000 18 32 95807050000 15 59
93541034000 22 25 93841036000 16 25 95742031044 1 61 95803138040 5 30 95807058000 7 40
93541088000 13 52 94206001000 1 38 95801038000 11 26 95803139050 4 30 95807088000 1 42
93711021000 26 1 94305007031 3 37 95801039041 13 26 95804030044 1 35 95808001010 2 43
93711022000 25 1 94305050071 14 37 95801070000 9 26 95804070000 13 30 95808001020 1 43
93711024000 33 2 94305050072 15 37 95801071000 16 26 95805051010 13 37 95808003000 4 43
93730002233 1 22 94305051000 12 37 95802080010 20 29 95805083000 1 37 95808004000 3 43
93730015000 13 6 94330057033 1 4 95802080020 21 29 95805084000 20 32 95808005000 33 31
93730018000 1 6 94335026000 15 14 95802080051 25 29 95805088000 13 32 95808006000 34 31
93730036000 6 19 94340001000 1 24 95802080052 5 28 95805089000 12 32 95808008050 6 43
93730059000 25 23 94341090000 16 37 95802081010 19 29 95805090033 18 37 95808010000 39 44

66

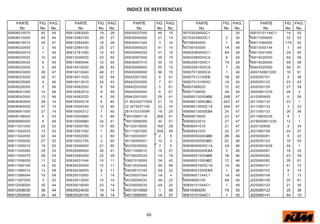

95808010070 40 44 95812083000 19 26 95835037000 48 15 95703038000C1 30 95810101144C1 1A 50
95808015000 45 44 95812083100 26 27 95835040000 21 14 95703039000C1 2 30 95811059000 32 53
95808019010 25 47 95812084000 18 26 95835041044 3 14 95708093000 1 48 95811060000 17A 52
95808020000 2 45 95812084100 25 27 95835065020 41 15 95708193000 1A 48 95813050144 1 54
95808020010 1 45 95812181000 10 43 95835065033 31 15 95802080000C1 8A 28 95813051000 2A 55
95808020025 10 45 95813046000 20 60 95835067000 36 15 95802080000CA 8 28 95814025000 6A 58
95808020030 6 45 95813060044 12 55 95835067010 35 15 95802081000C1 7A 28 95814026000 5A 58
95808020050 3 45 95814010020 28 44 95835068000 55 15 95802081000CA 7 28 95842020000 9A 61
95808023000 26 47 95814010040 48 31 95835069000 56 15 95807013000CA 1 40 J000150601200 16 61
95808023020 38 41 95814011020 32 44 95842001000 8 61 95807013100EB 1B 40 J005050101 9 38
95808025000 4 46 95814013010 24 43 95842002000 7 61 95807013100HC 1A 40 J005050123 23 43
95808026000 3 46 95814062000 6 59 95842003000 5 61 95807088020 12 42 J005050126 27 39
95808041000 14 46 95814062010 9 59 95842004000 6 61 95807108000 4A 40 J005060123S 28 2
95808042000 13 46 95814062020 8 59 95842091000 26 41 95808013000ABB 24B 47 J01008060S 6 56
95808060000 28 14 95815000218 6 60 21 90230077000 21 10 95808013000ABC 24C 47 J011050133 23 1
95808060020 47 15 95815000240 12 60 22 J472037150 22 10 95808013000C1A 24A 47 J011050133 3 33
95808061000 27 14 95815000312 7 60 28141031000R 18 25 95808013000EBA 24 47 J011050133 26 36
95808108000 5 43 95815000660 5 60 76910065118 26A 51 95808019000 23 47 J011080203S 4 1
95809060000 9 49 95815000680 34 41 76910066000 30 51 95808023010 27 47 J01665060123S 12 1
95811031000 25 52 95815000790 10 60 90102016000 16A 28 95808041010 21 47 J020100806 4 34
95811042033 12 52 95815001000 1 60 90111067000 20A 59 95808041020 22 47 J021060156 24 27
95811042050 42 44 95815002000 2 60 90130003007 2 5 95808050000ABB 2B 46 J025050081 8 22
95811055000 27 52 95815022105 3 60 90130095001 10 3 95808050000ABC 2C 46 J025050103 16 55
95811055010 19 52 95815046000 21 60 90230035000 3 5 95808050000C1A 2A 46 J025050163S 24 1
95811055060 29 53 95829099000 36 41 93011068010 19 47 95808050000EBA 2 46 J025060081 19 35
95811055070 28 53 95832060050 22 29 93736020033 1A 19 95808051000ABB 1B 46 J025060082 23 39
95811058050 11 52 95834031044 10 11 93807018000 3A 42 95808051000ABC 1C 46 J025060082 26 61
95811060100 14 52 95834035000 12 11 93813030044 5A 56 95808051000C1A 1A 46 J025060101 51 15
95811066010 13 59 95834036000 9 11 93839010100 5A 22 95808051000EBA 1 46 J025060103 8 14
95811066044 10 59 95835010000 1 14 94330057044 1A 4 95809001144C1 1A 49 J025060104 7 13
95811097000 3 52 95835013050 10 14 94339004033 3A 22 95809060100 9A 49 J025060109 25 61
95812008000 35 44 95835016000 23 14 94339005033 4A 22 95809101044C1 1 49 J025060122 21 30
95812008030 36 44 95835024030 14 14 94513015000 1 56 95810060000 7A 50 J025060122 20 38
95812009000 34 44 95835026100 16 14 94513080000 1A 57 95810101044C1 1 50 J025060141 54 15

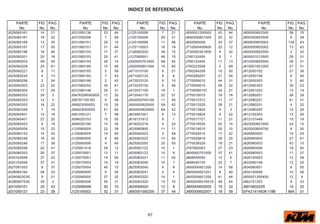

J025060161 14 21 J031050136 53 44 J125100006 7 21 J650001200500 43 44 J900000603300 38 15
J025060167 16 52 J031050206 7 59 J125100009 29 31 J690000801500 25 32 J900000603500 6 28
J025060169 13 35 J031060101 25 14 J125100009 11 58 J692080006 24 37 J900000803002 13A 43
J025060181 17 55 J031060101 31 44 J125110003 16 19 J710000400600 25 12 J900000803002 13 43
J025060196 18 46 J031060103 17 37 J126062020 39 15 J730000301800 9 32 J900000803500 2 32
J025060201 20 18 J031060103 25 41 J127060001 46 15 J760122455 5 1 J900001013500 28 31
J025060203 5A 55 J031060143 26 14 J300000701600 9A 42 J760122455 11 13 J910000800500 26 31
J025060209 20 61 J031060166 10 46 J300000801000 16 60 J760223508 2 49 J910001001000 27 31
J025060221 8 11 J031060183 5 59 J471010100 6 21 J760264208 10 50 J912050102 21 36
J025060224 4 13 J031060183 7 43 J471020123 9 9 J760295207 21 50 J912050106 6 40
J025060256 2 24 J031060186 2 42 J472023120 9 10 J770009015 44 31 J912050303 5 40
J025060303 23 52 J031060253 35 41 J472035150 6 49 J770009015 26 32 J912060353 30 23
J025060304 17 29 J031080146 35 31 J472037150 19 1 J7700090151 24 21 J912061023 13 19
J025060353 29 2 J047620804000S 17 32 J472042170 22 51 J770010015 18 18 J912080251 26 29
J025060353 12 3 J06797100183 9 58 J500000700100 11 55 J770010312 11 17 J912080251 51 31
J025060353 16 22 J06923050053 15 35 J600000820000 5A 42 J770012520 28 21 J912080251 4 32
J025060359 7 19 J06923050053 51 44 J600000824800 8A 42 J770013824 9 3 J912080293 14 26
J025060401 12 18 J081050121 7 58 J603061001 6 13 J770015824 6 22 J912100303 12 26
J025060401 27 20 J094020153 10 55 J618131912 9 1 J770017721 11 21 J912101449 15 19
J025060453 8 19 J094020186 10 30 J618253216 4 24 J770018530 53 15 J920000601600 24 12
J025060506 15 22 J125060004 22 39 J625060800 11 11 J770019515 20 10 J920000804700 8 30
J025080123 15 52 J125060005 14 40 J625062023 3 49 J770024015 17 22 J926060000 15 25
J025080246 16 30 J125060005 9 46 J625062023 13 50 J770029819 28 20 J926060000 27 61
J025080246 17 38 J125060006 9 45 J625062050 20 50 J770039326 16 21 J926060003 43 15
J025080256 22 41 J125061416 29 12 J625062122 15 1 J797060003 27 23 J926060006 18 60
J025080353 20 37 J125070001 13 11 J625062122 15 9 J800000701500 37 41 J926080003 11 37
J025102656 37 23 J125070001 19 55 J625063021 11 50 J888040050 12 6 J926100003 12 58
J025102656 37 31 J125070003 14 19 J625063040 10 1 J888040150 23 7 J933060146 12 25
J027081053 8 37 J125070004 45 15 J625063040 4 9 J900000401200 14 58 J934060001 6 55
J028060164 28 23 J125080005 9 30 J625063041 2 4 J900000501201 8 40 J934100006 10 58
J028060303S 9 21 J125080005 27 32 J625063320 14 1 J900000601200 41 44 J950001300400 12 6
J028060753S 30 2 J125080006 50 31 J625063320 15 10 J900000601601S 46 44 J982101253 9 33
J031050101 20 43 J125090006 50 15 J625069020 12 8 J900000602000 19 32 J991060203S 10 25
J031050121 23 29 J125100002 52 31 J650001000200 37 44 J900000602001 18 59 SPA2141463K118B 98A 51
67

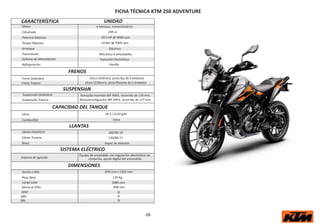

FICHA TÉCNICA KTM 250 ADVENTURE
100/90-19
130/80-17
UNIDAD
CARACTERÍSTICA
Motor o
Cilindrada
Potencia Máxima
Torque Máximo
Transmisión Mecánica 6 velocidades
Sistema de Alimentación Inyección Electrónica
Líquida
Refrigeración
FRENOS
Disco (320mm), pinza ﬁja de 4 émbolos
Freno Delantero
Freno Trasero
SUSPENSIóN
Suspensión Delantera
Suspensión Trasera
CAPACIDAD DEL TANQUE
Lleno
Extra
Combustble
LLANTAS
Llanta Delantera
Llanta Trasera
Rines Aspas de aleación
SISTEMA ELÉCTRICO
Equipo de encendido con regulación electrónica sin
Sistema de Ignición
DIMENSIONES
Ancho x Alto
Peso Neto 170 Kg
Largo total 2085 mm
Altura al Sillín 858 mm
249 cc
29.5 HP @ 9000 rpm
24 Nm @ 7000 rpm
Horquilla inv ecorrido de 170 mm.
14.5 l (3.83 gal)
870 mm x 1263 mm
AHO
ABS
Arranque Eléctrico
SI
68
Disco (230mm), pinza ﬂotante de 1 émbolos
ecorrido de 177 mm.
contactos, ajuste digital del encendido
DRL SI
SI

Catalogo-de-partes-KTM-250-adventure-MY22_.pdf

Recomendados

Recomendados

Más contenido relacionado

Similar a Catalogo-de-partes-KTM-250-adventure-MY22_.pdf

Similar a Catalogo-de-partes-KTM-250-adventure-MY22_.pdf (20)

Catalogo-de-partes-KTM-250-adventure-MY22_.pdf
