Catálogo Ramek

C on una trayectoria por más de 30
años en el mercado, Ramek S.A. se ha
establecido como un actor importante
en la industria metalmecánica, gracias al esfuerzo
y compromiso con el que asumen sus labores
Grupo Dhelos
cada integrante de esta empresa.

La vocación de servicio, dedicación y motivación
de nuestros trabajadores logran enfrentar el
mercado con altos estándares de producción y
calidad, en un ambiente de capacitación constante
y seguridad laboral.

Uno de nuestros pilares fundamentales es la
relación a largo plazo que se busca con nuestros
clientes, comprometiéndonos a entregar
productos de alta calidad y que excedan las
expectativas de quienes nos favorecen.

Nuestro equipo humano, la constante innovación,
la seguridad en nuestro trabajo diario y el cuidado
del medio ambiente son algunos de los valores
inquebrantables de nuestro grupo de empresas.
Ramek
Hoy en día contamos con una gran variedad de
productos propios e importados, apostando al
continuo crecimiento en sectores como el minero,
Industria Metal Mecánica
Gabinetes Eléctricos

industrial, eléctrico, de ingeniería y del retail.

Tipografía sub logo: Corbel Regular

Fernando Reitz Aguirre, Presidente directorio Ramek.
tipografía logo: Corbel Bold
Offset Digital offset digital
PANTONE 166 C :89 C :0 PANTONE Dark Blue C :100 C :100
PANTONE 7731 M :0 M :74 PANTONE 166 M :100 M :74
Y: 96 Y: 100 Y: 0 Y: 100
K:30 K:0 K:0 K:0

Plana Ejecutiva Ramek: (Abajo de izquierda a derecha) David Canales Zamora - Gerente de Operaciones,
Franco Rivera Otárola - Gerente General, Carolina Muñoz Urbina - Sub Gerente Administración y
Finanzas, (Arriba de izquierda a derecha) Nicolás Reitz Lobo - Sub Gerente Desarrollo Comercial,
Santo Vargas Oyarzún - Gerente de Producción y Pedro Ausset Reitz - Gerencia Comercial.

Ramek
Soluciones metalmecánicas para sus necesidades

F
undada hace más de 30 años, Ramek S.A. se ha posicionado en el mercado
nacional como una empresa innovadora en el segmento metalmecánico.
La fabricación y distribución de soluciones para la industria eléctrica,
energética y minera nos ha permitido alcanzar niveles de liderazgo, entregando
propuestas sólidas y confiables con altos estándares de calidad.

C
ontamos con el desarrollo tecnológico necesario para poder satisfacer
la constante demanda de nuestros clientes, privilegiando calidad y
seguridad en nuestras instalaciones.

Gracias a la confianza y respaldo de nuestros clientes Ramek S.A. ha podido conso-
lidarse junto a sus trabajadores como un actor importante en el mercado nacional.

Con más de 30 años de experiencia, los pilares fundamentales de Ramek S.A. han
sido la calidad de sus productos, la innovación en sus procesos de producción y
el profesionalismo de sus trabajadores. Esta constante inversión en el núcleo de
la empresa nos permite contar con diversas certificaciones, las que se respaldan
en nuestros altos estándares de fabricación, consolidando nuestra posición en el
mercado, validada por la preferencia de nuestros clientes.

Calidad
Nuestra capacidad de producción garantiza
calidad. Contamos con herramientas avanzadas,
tecnología que nos permite fabricar productos
de prestación superior, logrando resultados de
gran nivel.

Profesionalismo
Contamos con profesionales especialmente
capacitados para cada uno de nuestros procesos
de producción. Nos dedicamos por completo a
nuestra área.

Innovación
Estamos a la vanguardia del mercado nacional,
modernizando nuestra producción para entregar
soluciones efectivas, que se acomoden a las
diversas necesidades de nuestros clientes.

Compromiso medio ambiental
Cumplimos normas compatibles con el Servicio
Nacional de Salud, efectuando un mejor
tratamiento de productos químicos, siguiendo
un criterio armónico con el medio ambiente.

Capacitación
En Ramek S.A. estamos constantemente
entregando las herramientas necesarias para
incrementar las competencias y respuestas de
nuestro equipo de trabajo.

Seguridad
Para cada integrante de nuestra
empresa es fundamental la seguridad y
salud ocupacional. Entendemos que es
responsabilidad de todos.

Certificaciones
En Ramek S.A. somos conscientes de que un producto de mejor calidad necesita
estar respaldado. Nuestra capacidad de producción, que incluye maquinaria
europea de tecnología avanzada, nos permite contar con diversas certificaciones,
garantizando resultados de primer orden.

Cumplimos con los requisitos de la norma internacional ISO 9001:2008 de
acuerdo al bodegaje, comercialización y distribución de productos tales como
cajas de compañías eléctricas, tableros, gabinetes eléctricos, muebles metálicos y
productos especiales.

Garantizamos además nuestro proceso de tratamiento de superficie y pintado,
con certificado obtenido de ensayos en cámara de niebla salina durante 1.000
horas de exposición.

Plataforma de negocios Plataforma global de Sistema de Calificación Sistema de registro y
minería; petróleo y gas; clientes de Quadrem de Empresas Proveedoras clasificación de provee-
forestal; eléctrica. de bienes y servicios del dores mineros - cemen-
sector minero -industrial teros y aceros.

Certificación norma ISO Certificación grado de Certificación proceso Certificación de pintura,
9001:2008, validada protección, validado por de Fosfatizado de Zinc, validado por empresa
por organismo certifica- organismo certificados validado por empresa TRICOLOR.
dor SGS. CESMEC-Bureau Veritas. FOSFAMET.

une/en62208

Certificación IK-10, vali- Certificación envolventes Certificación envolventes Certificación envolventes
dado por Instituto de In- importados, estándares importados, Conformidad importados, Envolventes
vestigaciones y Ensayos internacionales cULus. Europea (CE). vacíos destinados a los-
de Materiales (IDIEM). conjuntos de equipos de
baja tensión.

Departamento de ingeniería
Nuestros ingenieros tienen la misión de crear permanentemente soluciones
de acuerdo a los requerimientos de nuestros clientes. Para ello cuentan con
las herramientas más sofisticadas, con el propósito de entregar los más altos
estándares de calidad, fieles a nuestra cultura empresarial.

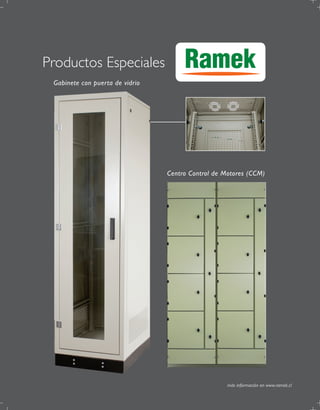

Productos Especiales Ramek
Gabinete con puerta de vidrio

Centro Control de Motores (CCM)

más información en www.ramek.cl

Lockers
Nuestros lockers ofrecen una calidad
superior. Fabricados con materiales de mayor
grosor, su duración y óptimo rendimiento se
encuentran garantizados, sin importar el uso
diario y constante.

CASILLEROS METÁLICOS
DIMENSIONES GENERALES
A B C Espesor Peso app.
MODELO CODIGO Alto Ancho Fondo (mm) Kg Tipo Cerradura
1 puerta (1C-1P) YBCD0011 1700 290 500 0,6 14 Porta candado
2 puertas (2C-1P) YBCD0022 1700 560 500 0,6 28 Porta candado




Lockers Personalizados
Lockers Asmar


Gabinetes Eléctricos Inpromec
Contamos con una amplia gama de gabinetes,
los que son fabricados con mayores
estándares de calidad. Diseñados para alojar
cualquier equipamiento eléctrico y otorgar
mayor versatilidad según las configuraciones
que necesite cada cliente.

Certificaciones

Proceso de fabricación
- Unión de componentes mediante soldadura MIG.
- Desengrasados químicamente.
- Tratamiento de superficie en base a Fosfato de Zinc.
- Pintura en polvo electroestática epoxi-poliéster, secada al horno. Color
Beige RAL-7032.
- IK-10

Material
- Acero laminado en frío SAE-1010.

Descripción
- Estructura gabinete, pilares reforzados, en plancha de 1,9 mm.
- Puerta abatible con refuerzo interior, en plancha de 1,9 mm.
- Tapa posterior y superior desmontables, en plancha de 1,5 mm.
- Zócalo de 100 mm. en plancha de 2,5 mm., incluido en la altura.
- Cáncamo de izamiento M 12 con capacidad de carga 340 kg c/u.
- Rieles laterales, para fijación de accesorios.
- Cierre de españoleta de 3 puntos, con llave.
- Grado de protección: IP-55

Accesorios
- Placa de montaje ajustable en profundidad, de color naranja.
- Contrapuerta ajustable en profundidad, de color Beige RAL-7032.
- Tapas laterales (Par) IK-10

GABINETES AUTOSOPORTADOS IP-55
DIMENSIONES GENERALES
MODELO CODIGO A B C Espesor Peso App. Tipo
Alto Ancho Fondo Cuerpo (mm) Kg. Cerradura
KIT BASE 264 YFAA-5564 2100 600 445 1,9 79,7 Española


Gabinetes IDE
Somos distribuidores exclusivos de IDE
en Chile. La prestigiosa marca española, de
renombre internacional, fabrica gabinetes
con materiales de alta calidad, en chapa de
acero laminado en frío, alcanzando un grado
de protección IP55, y una altura de hasta 2
metros.

Características técnicas
- Grado de protección IP55.
- Resistencia al impacto IK10*.
- Rango de temperatura ambiente -25ºC/+40ºC.
- Tensión máxima de empleo (Ue) 1000 V.
- Materiales chapa de acero.
- Laminado en frío
- Color RAL 7035.
- Conforme a la directiva 2006/95/CE, y normas UNE-EN 62208.

Placa de montaje
- Fabricada en chapa galvanizada y reforzada por pliegues.
- Todas las placas se suministran con la bolsa de accesorios de montaje
incluida

Materiales
- Cuerpo: Chapa de acero laminado en frío de 1,5 mm de espesor RAL 7035.
- Panel trasero y tapas superior e inferior: Chapa de acero laminado en
frío de 1,5 mm de espesor RAL 7035. El panel trasero está provisto de
una junta de estanqueidad que garantiza el grado de protección IP55.
- Paneles laterales: Chapa de ac acero laminado en frío de 1,5 mm de
espesor RAL 7035 (para armarios combinables).
- Puertas opacas: Chapa de acero laminado en frío de 2 mm de espesor.
- Puertas transparentes: Cristal templado de 4 mm de espesor.
- Bisagras, cierres y retenedores: Zamak reforzado.
- Placas de montaje: Chapa galvanizada de 3 mm de espesor reforzadas
por pliegues.

GABINETES IDE
DIMENSIONES DISPONIBLES
Altura Ancho Profundidad
1.650 mm. 600 mm. 400 mm.
1.800 mm. 800 mm. 500 mm.
2.000 mm. 1000 mm. 600 mm.
1200 mm. 800 mm.

Certificaciones Europeas

une/en62208


Tableros Murales Nacionales
Los tableros murales que comercializamos están
orientados a entregar seguridad. Su diseño y
fabricación descansa sobre altos estándares de
calidad, asegurando un producto que cumplirá
su función eficientemente durante años.

Certificaciones

Proceso de fabricación
- Unión de componentes mediante soldadura MIG.
- Desengrasados químicamente.
- Tratamiento de superficie en base a Fosfato de Zinc.
- Pintura en polvo electroestática epoxi-poliéster,
Color Beige RAL-7032.

Material
- Acero laminado en frío SAE-1010.

Descripción
- Puerta abatible, cerradura monedero sin llave.
Bisagra empernada que permite cambio de posición
en apertura de puerta.
- Placa de montaje desmontable de color naranja.
- Rieles laterales para montaje de contrapuertas,
modelos TE-400 al TE-1400 (V-09).
- Grado de protección: IP-55 – IP-66

Accesorios
- Contrapuertas, para los modelos TE-400 al TE-
1400 (V-09).
- Chasis, para los modelos TE-400 a TE-800 (V-09).
- Cerraduras con llave.

TABLEROS MURALES MODELO TE IP-55
DIMENSIONES GENERALES PLACA DE MONTAJE Peso
MODELO CODIGO A B C Espesor Tipo D E Espesor Total
Alto Ancho Fondo mm Cerradura Alto Ancho mm Kg
TE-300 V-09 YGAB-8040 300 200 160 1,2 Monedero 235 135 2,0 3,6
TE-600A V-09 YGAB-8060 600 400 230 1,2 Monedero 535 335 2,0 14,1
TE-600B V-09 YGAB-8063 600 500 230 1,2 Monedero 535 435 2,0 16,8
TE-800 V-09 YGAB-8075 800 600 230 1,5 Monedero (2) 735 535 2,0 30,1
TE-1400 V-09 YGAB-8401 1400 800 300 2,0 Españoleta 1335 735 2,0 82,5


Tableros Murales IDE
En Ramek S.A. disponemos también de tableros
eléctricos IDE. Esta serie viene acompañada por
un conjunto de accesorios que complementan
el ámbito de aplicación del producto: placas de
montaje, puertas interiores, tejadillos, cáncamos
de elevación, sistemas de ventilación, chasis
modular, etc.

Certificaciones Europeas

une/en62208

Características técnicas
- Grado de protección IP66*
- Resistencia al impacto IK10
- Rango de temperatura ambiente -25ºC/+40ºC
- Tensión máxima de empleo (Ue) 1000 V
Conforme a la directiva 2006/95/CE; y normas
UL508 A y UNE-EN 62208.
*Excepto armarios de puerta doble (IP55)

Otras características:
- Doble pliegue en forma de vierteaguas para evitar
TABLEROS MURALES IDE la entrada de agua al interior del armario.
DIMENSIONES DISPONIBLES - Perno con sistema antigiro de fácil montaje.
Altura Ancho Profundidad - Pernos colocados tanto en el cuerpo del armario
como en la puerta, permitiendo la unión mediante
desde 250 mm. desde 200 mm. desde 150 mm. cable de tierra y garantizando la conectividad de
hasta 1400 mm. hasta 1200 mm. hasta 400 mm. masas entre puerta y fondo de armario.

Tableros Murales Línea RC
Contamos con una línea de tableros
directamente importada desde Asia. Nuestra
Línea RC está destinada preferentemente a
distribuidores del rubro.

TABLEROS MURALES RC
Características técnicas MODELO Alto Ancho Fondo
- Tableros metálicos para uso eléctrico.
- Fabricación en plancha de acero 1,2 mm. RC-321 300 200 160
- Puerta abatible, cerradura sin llave. RC-432 400 300 200
- Canal bota-agua y goma inyectada en contorno.
- Placa de montaje apernada en fondo, fabricada en RC-542 500 400 200
plancha de acero de 2 mm (naranja). RC-652 600 400 230
- Color: RAL-7032 (gris-beige).
- Contrapuerta desplazable en profundidad y RC-863 800 600 230
abatible (abisagrada). RC-1083 1000 800 300
- Tapa acometida inferior con goma (apernable).
RC-1283 1200 800 300


Cajas de compañía Inpromec
Somos fabricantes de envolventes metálicos
cumpliendo las principales normas que exige
el mercado: Endesa, Conafe, Chilquinta,
Chilectra y CGE.. Todas nuestras cajas de
compañía son: Fabricadas en acero laminado
en frío SAE-1010. Pintadas con polvo epoxi-
poliéster de aplicación electroestática color
RAL-7032.

Caja trafo y medidor norma CGE

Caja EM- 1114 norma Chilectra

Caja alumbrado para medidor norma CGE

Certificaciones

Caja AM-1105 norma Chilectra Caja tipo D norma Endesa

Caja tipo C norma Endesa Caja EM- 0112 norma Chilectra


Productos Especiales

Kit antisísmico

Productos IDE fabricados en poliéster

Arte y Diseño Gráfico: Claudia Ortiz Robles / Textos y Edición Periodística: Marton Bravo Robles

Casa Matriz Calle Limache #3847, Barrio Industrial, El Salto, Viña del Mar
Fono: (32)2630141 Fax: (32)-2631768. Mail: ventas@ramek.cl

Catálogo Ramek

Más contenido relacionado

Similar a Catálogo Ramek

Catálogo Ramek
