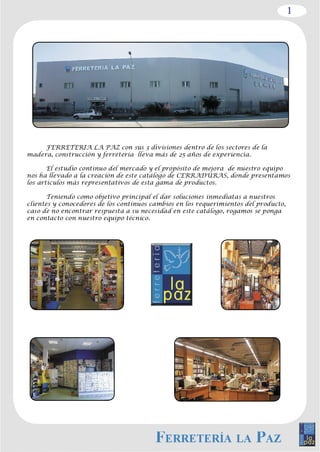

Este documento presenta el catálogo de cerraduras de la ferretería La Paz. Incluye descripciones y códigos de producto de varios modelos de cerraduras para puertas con diferentes características de seguridad como escudos antimordaza, picaportes y mecanismos de bloqueo. El catálogo provee soluciones de cerradura para clientes buscando proteger el acceso a puertas.
2. 1
FERRETERIA LA PAZ con sus 3 divisiones dentro de los sectores de la
madera, construcción y ferretería lleva más de 25 años de experiencia.
El estudio continuo del mercado y el propósito de mejora de nuestro equipo
nos ha llevado a la creación de este catálogo de CERRADURAS, donde presentamos
los artículos más representativos de esta gama de productos.
Teniendo como objetivo principal el dar soluciones inmediatas a nuestros
clientes y conocedores de los continuos cambios en los requerimientos del producto,
caso de no encontrar respuesta a su necesidad en este catálogo, rogamos se ponga
en contacto con nuestro equipo técnico.
3. 2
03374 CL40 DCHA T6060
Pint.Oro
03375 CL40 T6060
Pint.Oro
03376 CL45 DCHA T6060
Pint.Oro
03377 CL45 T6060
Pint.Oro
• 6 pitones activos antiganzúa
• Pasadores antitaladro
• 5 llaves planas y reversibles
EN1303 (edición 2005).
• Frente cantonera que abarca el canto de la puerta en toda su
extensión, facilitando la labor de instalación y consiguiendo una
terminación de gran realce estético.
• Mecanismos protegidos en cajas cerradas de acero galvanizado.
• Frente de aluminio anodizado en acabado oro y pulido mate.
• Burlete guardavientos de caucho que garantiza un cierre
hermético y suave.
• Escudo de seguridad E700L.
• Equipadas con embellecedor de escudo.
• Mecanismo en los reenvíos con sistema antiretorno.
• Entrada estándar de 50 mm.
• Versiones para puertas derechas o izquierdas, de 40 ó 45mm.
de anchura.
• Frente con altura de 2.030 mm.
• Cerraderos largos de ancho estándar de 40mm y 45mm.
• Núcleo escudo : 2 placas de acero laminado de 2mm.
de espesor.
• Protector cañuto de acero carbonitrurado.
• Contraplaca interior en acero de 4mm. de espesor.
• Acabado en latón barnizado o niquelado.
• Embellecedor giratorio de latón o latón niquelado.
10/7,5

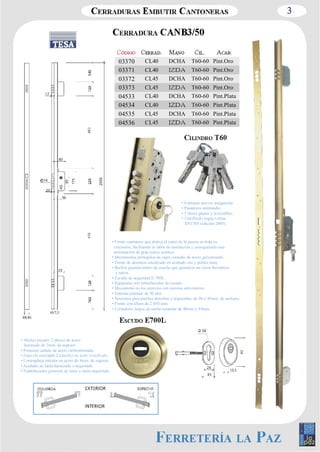

4. 3
03370 CL40 DCHA T6060
Pint.Oro
03371 CL40 T6060
Pint.Oro
03372 CL45 DCHA T6060
Pint.Oro
03373 CL45 T6060
Pint.Oro
04533 CL40 DCHA T6060
Pint.Plata
04534 CL40 T6060
Pint.Plata
04535 CL45 DCHA T6060
Pint.Plata
04536 CL45 T6060
Pint.Plata
• Frente cantonera que abarca el canto de la puerta en toda su
extensión, facilitando la labor de instalación y consiguiendo una
terminación de gran realce estético.
• Mecanismos protegidos en cajas cerradas de acero galvanizado.
• Frente de aluminio anodizado en acabado oro y pulido mate.
• Burlete guardavientos de caucho que garantiza un cierre hermético
y suave.
• Escudo de seguridad E700L.
• Equipadas con embellecedor de escudo.
• Mecanismo en los reenvíos con sistema antiretorno.
• Entrada estándar de 50 mm.
• Versiones para puertas derechas o izquierdas, de 40 ó 45mm. de anchura.
• Frente con altura de 2.030 mm.
• Cerraderos largos de ancho estándar de 40mm y 45mm.
• Núcleo escudo: 2 placas de acero
laminado de 2mm. de espesor.
• Protector cañuto de acero carbonitrurado.
• Contraplaca interior en acero de 4mm. de espesor.
• Acabado en latón barnizado o niquelado.
• Embellecedor giratorio de latón o latón niquelado.
• 6 pitones activos antiganzúa
• Pasadores antitaladro
• 5 llaves planas y reversibles
EN1303 (edición 2005).
10/7,5

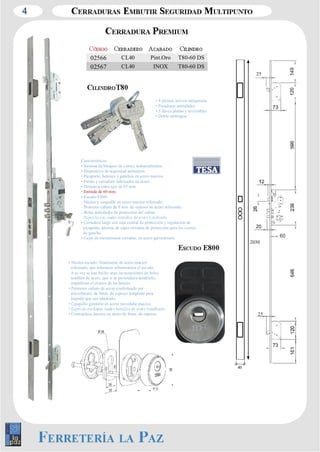

5. 4
02566 CL40 Pint.Oro T8060
• 8 pitones activos antiganzúa
• Pasadores antitaladro
• 5 llaves planas y reversibles
• Doble embrague
Características:
• Sistema de bloqueo de cierres independientes.
• Dispositivo de seguridad antitarjeta.
• Picaporte, bulones y ganchos en acero macizo.
• Frente y cerradero fabricados en acero.
• Distancia entre ejes de 85 mm.
• Entrada de 60 mm.
• Escudo E800:
Núcleo
y casquillo en acero macizo reforzado.
Protector
cañuto de 9 mm. de espesor en acero reforzado.
Bolas
antitaladro de protección del cañón.
• Cerradero largo con caja central de protección y regulación de
picaporte, además de cajas cerradas de protección para los cierres
de gancho.
• Cajas de mecanismos cerradas, en acero galvanizado.
DS
02567 CL40 INOX T8060
DS
• Núcleo escudo: Totalmente de acero macizo
reforzado, que robustece sobremanera el escudo.
A su vez se han hecho unas incrustaciones de bolas
también de acero, que si se pretendiera taladrarlo,
impedirían el avance de las brocas.
• Protector cañuto de acero conformado por
microfusión, de 9mm. de espesor templado para
impedir que sea taladrado.
• Casquillo giratorio en acero inoxidabe macizo.
• Contraplaca interior en acero de 4mm. de espesor.
40
25
2030
25

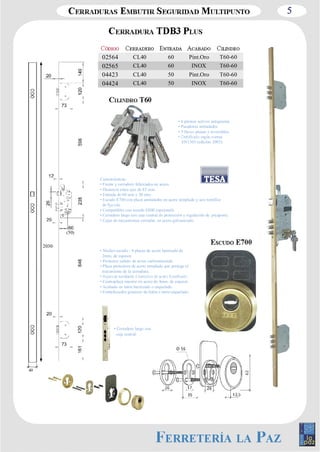

6. 5
02564 CL40 60 Pint.Oro T6060
02565 CL40 60 INOX T6060
04423 CL40 50 Pint.Oro T6060
04424 CL40 50 INOX T6060
• 6 pitones activos antiganzúa
• Pasadores antitaladro
• 5 llaves planas y reversibles
EN1303 (edición 2005).
Características:
• Frente y cerradero fabricados en acero.
• Distancia entre ejes de 85 mm.
• Entrada de 60 mm y 50 mm.
• Escudo E700 con placa antitaladro en acero templado y seis tornillos
• Compatibles con escudo E800 (opcional).
• Cerradero largo con caja central de protección y regulación de picaporte.
• Cajas de mecanismos cerradas, en acero galvanizado.
40
• Núcleo escudo : 4 placas de acero laminado de
2mm. de espesor.
• Protector cañuto de acero carbonitrurado
• Placa protectora de acero templado que protege el
mecanismo de la cerradura.
• Contraplaca interior en acero de 4mm. de espesor.
• Acabado en latón barnizado o niquelado.
• Embellecedor giratorio de latón o latón niquelado.
(50)
2030
• Cerradero largo con
caja central.
7. 6

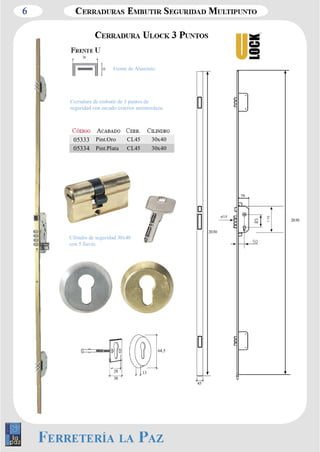

9
2030
10
20
Frente de Aluminio.
Cerradura de embutir de 3 puntos de
seguridad con escudo exterior antimordaza.
05333 Pint.Oro CL45 30x40
05334 Pint.Plata CL45 30x40
45
79
2030
64,5
13
Cilindro de seguridad 30x40
con 5 llaves.
28
38

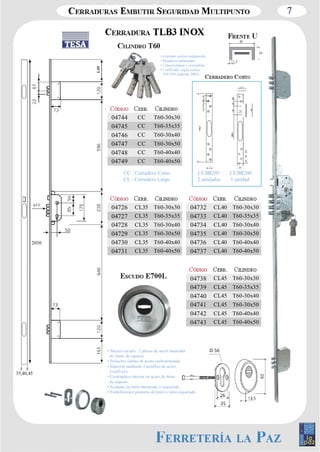

8. 7
1,2
10
20
• 6 pitones activos antiganzúa
• Pasadores antitaladro
• 5 llaves planas y reversibles
EN1303 (edición 2005).
04744 CC T6030x30
04745 CC T6035x35
04746 CC T6030x40
04747 CC T6030x50
04748 CC T6040x40
04749 CC T6040x50
04726 CL35 T6030x30
04727 CL35 T6035x35
04728 CL35 T6030x40
04729 CL35 T6030x50
04730 CL35 T6040x40
04731 CL35 T6040x50
CCBR201
2 unidades
CCBR200
1 unidad
04732 CL40 T6030x30
04733 CL40 T6035x35
04734 CL40 T6030x40
04735 CL40 T6030x50
04736 CL40 T6040x40
04737 CL40 T6040x50
04738 CL45 T6030x30
04739 CL45 T6035x35
04740 CL45 T6030x40
04741 CL45 T6030x50
04742 CL45 T6040x40
04743 CL45 T6040x50
CC : Cerradero Corto
CL : Cerradero Largo
• Núcleo escudo : 2 placas de acero laminado
de 2mm. de espesor.
• Protector cañuto de acero carbonitrurado.
• Sujeción mediante 2 tornillos de acero
• Contraplaca interior en acero de 4mm.
de espesor.
• Acabado en latón barnizado o niquelado.
• Embellecedor giratorio de latón o latón niquelado.
2030
35,40,45

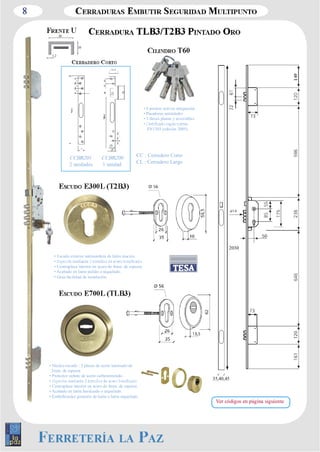

9. 8
CC : Cerradero Corto
CL : Cerradero Largo
CCBR201
2 unidades
• 6 pitones activos antiganzúa
• Pasadores antitaladro
• 5 llaves planas y reversibles
EN1303 (edición 2005).
1,2
10
20
CCBR200
1 unidad
• Escudo exterior antimordaza de latón macizo.
• Contraplaca interior en acero de 4mm. de espesor.
• Acabado en latón pulido o niquelado.
• Gran facilidad de instalación.
• Núcleo escudo : 2 placas de acero laminado de
2mm. de espesor.
• Protector cañuto de acero carbonitrurado.
• Contraplaca interior en acero de 4mm. de espesor.
• Acabado en latón barnizado o niquelado.
• Embellecedor giratorio de latón o latón niquelado.
2030
35,40,45
Ver códigos en página siguiente
10. 9

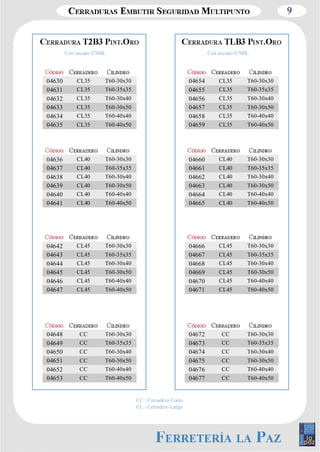

Con escudo E300L Con escudo E700L
04630 CL35 T6030x30
04631 CL35 T6035x35
04632 CL35 T6030x40
04633 CL35 T6030x50
04634 CL35 T6040x40
04635 CL35 T6040x50
04648 CC T6030x30
04649 CC T6035x35
04650 CC T6030x40
04651 CC T6030x50
04652 CC T6040x40
04653 CC T6040x50
04672 CC T6030x30
04673 CC T6035x35
04674 CC T6030x40
04675 CC T6030x50
04676 CC T6040x40
04677 CC T6040x50
04636 CL40 T6030x30
04637 CL40 T6035x35
04638 CL40 T6030x40
04639 CL40 T6030x50
04640 CL40 T6040x40
04641 CL40 T6040x50
04642 CL45 T6030x30
04643 CL45 T6035x35
04644 CL45 T6030x40
04645 CL45 T6030x50
04646 CL45 T6040x40
04647 CL45 T6040x50
04654 CL35 T6030x30
04655 CL35 T6035x35
04656 CL35 T6030x40
04657 CL35 T6030x50
04658 CL35 T6040x40
04659 CL35 T6040x50
04660 CL40 T6030x30
04661 CL40 T6035x35
04662 CL40 T6030x40
04663 CL40 T6030x50
04664 CL40 T6040x40
04665 CL40 T6040x50
04666 CL45 T6030x30
04667 CL45 T6035x35
04668 CL45 T6030x40
04669 CL45 T6030x50
04670 CL45 T6040x40
04671 CL45 T6040x50
CC : Cerradero Corto
CL : Cerradero Largo
11. 10

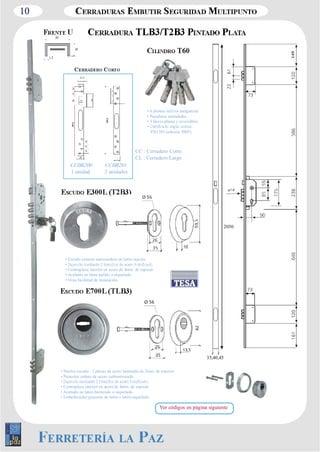

• 6 pitones activos antiganzúa
• Pasadores antitaladro
• 5 llaves planas y reversibles
EN1303 (edición 2005).
1,2
10
20
CC : Cerradero Corto
CL : Cerradero Largo
CCBR201
2 unidades
CCBR200
1 unidad
• Escudo exterior antimordaza de latón macizo.
• Contraplaca interior en acero de 4mm. de espesor.
• Acabado en latón pulido o niquelado.
• Gran facilidad de instalación.
• Núcleo escudo : 2 placas de acero laminado de 2mm. de espesor.
• Protector cañuto de acero carbonitrurado.
• Contraplaca interior en acero de 4mm. de espesor.
• Acabado en latón barnizado o niquelado.
• Embellecedor giratorio de latón o latón niquelado.
35,40,45
2030
Ver códigos en página siguiente
12. 11

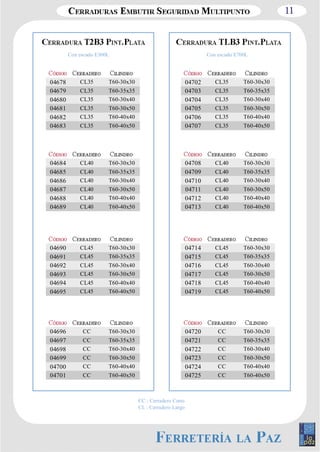

Con escudo E300L Con escudo E700L
04678 CL35 T6030x30
04679 CL35 T6035x35
04680 CL35 T6030x40
04681 CL35 T6030x50
04682 CL35 T6040x40
04683 CL35 T6040x50
04684 CL40 T6030x30
04685 CL40 T6035x35
04686 CL40 T6030x40
04687 CL40 T6030x50
04688 CL40 T6040x40
04689 CL40 T6040x50
04690 CL45 T6030x30
04691 CL45 T6035x35
04692 CL45 T6030x40
04693 CL45 T6030x50
04694 CL45 T6040x40
04695 CL45 T6040x50
04696 CC T6030x30
04697 CC T6035x35
04698 CC T6030x40
04699 CC T6030x50
04700 CC T6040x40
04701 CC T6040x50
04702 CL35 T6030x30
04703 CL35 T6035x35
04704 CL35 T6030x40
04705 CL35 T6030x50
04706 CL35 T6040x40
04707 CL35 T6040x50
04708 CL40 T6030x30
04709 CL40 T6035x35
04710 CL40 T6030x40
04711 CL40 T6030x50
04712 CL40 T6040x40
04713 CL40 T6040x50
04714 CL45 T6030x30
04715 CL45 T6035x35
04716 CL45 T6030x40
04717 CL45 T6030x50
04718 CL45 T6040x40
04719 CL45 T6040x50
04720 CC T6030x30
04721 CC T6035x35
04722 CC T6030x40
04723 CC T6030x50
04724 CC T6040x40
04725 CC T6040x50
CC : Cerradero Corto
CL : Cerradero Largo

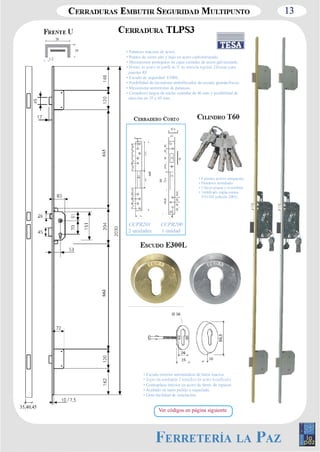

13. 12
• 6 pitones activos antiganzúa
• Pasadores antitaladro
• 5 llaves planas y reversibles
EN1303 (edición 2005).
CC : Cerradero Corto
CL : Cerradero Largo
1,2
10
20
CCBR201
2 unidades
CCBR200
1 unidad
04750 CL35 T6030x30
04751 CL35 T6035x35
04752 CL35 T6030x40
04753 CL35 T6030x50
04754 CL35 T6040x40
04755 CL35 T6040x50
• Núcleo escudo : 2 placas de acero laminado
de 2mm. de espesor.
• Protector cañuto de acero carbonitrurado.
• Sujeción mediante 2 tornillos de acero
• Contraplaca interior en acero de 4mm.
de espesor.
• Acabado en latón barnizado o niquelado.
• Embellecedor giratorio de latón o latón niquelado.
04756 CL40 T6030x30
04757 CL40 T6035x35
04758 CL40 T6030x40
04759 CL40 T6030x50
04760 CL40 T6040x40
04761 CL40 T6040x50
04762 CL45 T6030x30
04763 CL45 T6035x35
04764 CL45 T6030x40
04765 CL45 T6030x50
04766 CL45 T6040x40
04767 CL45 T6040x50
04768 CC T6030x30
04769 CC T6035x35
04770 CC T6030x40
04771 CC T6030x50
04772 CC T6040x40
04773 CC T6040x50
2030
35,40,45
14. 13
1,2
10
20
• Palancas macizas de acero.
• Puntos de cierre alto y bajo en acero carbonitrurado.
• Mecanismos protegidos en cajas cerradas de acero galvanizado.
puertas RF.
• Escudo de seguridad E300L.
• Posibilidad de incorporar embellecedor de escudo guardallaves.
• Mecanismo antiretorno de palancas.
• Cerraderos largos de ancho estándar de 40 mm y posibilidad de
elección en 35 y 45 mm.
• 6 pitones activos antiganzúa
• Pasadores antitaladro
• 5 llaves planas y reversibles
EN1303 (edición 2005).
CCPR201
2 unidades
CCPR200
1 unidad
• Escudo exterior antimordaza de latón macizo.
• Contraplaca interior en acero de 4mm. de espesor.
• Acabado en latón pulido o niquelado.
• Gran facilidad de instalación.
35,40,45 Ver códigos en página siguiente
16. 15
03819 EMB700 Pint.Oro 100
03820 EMB700 Pint.Plata 100
66228 SPTL28 Pint.Oro
04045 SPTL28 Pint.Plata
Los suplementos de frente permiten adaptarse a cualquier altura de puerta
en las cerraduras de embutir sin punto alto de cierre.
280mm
04046 STLP61 LP
Prolongador de punto alto de cierre.
28. 27
02906 Cerradura 2030F/50 C/R INOX 20
02907 Cerradura 2030F/60 C/R INOX 20
Con dispositivo de seguridad DS
03929 Cerradura 4030F/50 C/R DCHA INOX 20
03930 Cerradura 4030F/50 C/R IZDA INOX 20
03931 Cerradura 4030F/60 C/R DCHA INOX 20
03932 Cerradura 4030F/60 C/R IZDA INOX 20
(89)
79
13 20
8
20
3
50
(60)
(89)
13 20
8
20
3
(60)
CON CILINDRO
SIN CILINDRO
Picaporte
de acero sinterizado, soporta
temperaturas superiores a los 900º.
Incorporan
la función antipánico, siempre
paso libre desde el interior.
En
el exterior se instala un protector de nueca
que impide el accionamiento de la manilla.
Nueca Pasante
Picaporte
de acero sinterizado, soporta
temperaturas superiores a los 900º.
Incorporan
la función antipánico, siempre
paso libre desde el interior.
El
lado exterior no es antipánico.
Doble Nueca
50
79
Mano:
Utilizar con cuadradillo cod. 03933. Ver pag.45
29. 28
Dispositivo de sobreponer con dos puntos,
alto y bajo, de cierre. Picaportes de acero
basculantes. Altura estandar: 2210mm.
Accionamiento exterior.
El embalaje incluye:
• 1 soporte principal y otro secundario.
• 1 barra horizontal ovalada de 900 mm.
• 1 bolsa de accesorios con cerraderos (alto y bajo)
cuadradillo (8x8x90), tornillos de sujección y
dos guías de falleba.
• Hoja de instrucciones y plantilla de instalación.
• 2 reenvíos para los puntos de cierre altos y bajos.
A B C D E F G H I
A. CATEGORÍA DE UTILIZACIÓN:
•Grado 3: Elevada Frecuencia de Utilización por el Público, donde
exista además riesgo de Accidente o mala utilización.
B. DURABILIDAD:
•Grado 6: 100.000 ciclos
•Grado 7: 200.000 ciclos
C. MASA DE LA PUERTA:
•Grado 5: <100Kg
•Grado 6: <200Kg
D. CAPACIDAD PARA SU USO EN PUERTAS CORTAFUEGO:
•Grado 0: No apta.
•Grado 1: Apta.
E. SEGURIDAD DE LAS PERSONAS:
•Grado 1: Todos los D.A. tienen el mayor grado de seguridad
de personas.
F. RESISTENCIA A LA CORROSION:
•Grado 3: Resistencia Elevada.
•Grado 4: Resistencia Muy Elevada.
G. SEGURIDAD DE BIENES:
•Grado 2: En los D.A. la seguridad de bienes está subordinada
a la de personas.
H. PROYECCION DE LA BARRA:
•Categoría 2: Proyección <100mm (baja).
I. TIPO DE OPERACIÓN DE LA BARRA:
•Tipo A: D.A. con “barra de empuje” como la serie
‘UNIVERSAL’ de TESA.
01562 Negro/Verde
66475 F1/F1
Apta para uso en puerta cortafuego
30. 29
A B C D E F G H I
Barra Antipánico
Accionamiento Exterior Cuadradillo Partido
Cerradura 4030F
(Cualquier media
manilla)
Medio Cilindro
El embalaje incluye:
• 1 soporte principal y otro secundario.
• 1 barra horizontal ovalada de 900 mm.
• 1 bolsa de accesorios con :
Tornillos
de sujección
Machones
para sujetar la barra horizontal
Embellecedor
de plástico
Cuadradillos:
Barra con nueca de 8mm: Doble cuadradillo de 88
/ 88
atornillado
Barra con nueca de 9mm: Doble cuadradillo de 99
/ 99
atornillado
• Hoja de instrucciones y plantilla de instalación.
01561 Negro/Verde
14057 F1/F1
(Ver pag.45)
(Ver pag. 27)
03748 Cilindro TE5 30x10 HN
69815 Cilindro TE5 30x10 HL
Apta para uso en puerta cortafuego
31. 30
Dispositivo de sobreponer con un
punto lateral de cierre. Picaporte de acero, basculante.
Accionamiento exterior.
El embalaje incluye:
• 1 soporte principal y otro secundario.
• 1 barra horizontal ovalada de 900 mm.
• 1 bolsa de accesorios con cerradero,
cuadradillo (8x8x90) y tornillos de sujección
• Hoja de instrucciones y plantilla de instalación.
66478 HL
14050 HN
01563 Negro/Verde
66480 F1/F1
30 10
65
A B C D E F G H I
Accionamiento Exterior
(Ver pag. 31)
Barra Antipánico
Cil. TE5 Antipánico Reg.
Apta para uso en puerta cortafuego
32. 31
66619 NE
05937 INOX
66477 NE 4
05939 INOX 4
66476 NE
05938 INOX
14023 NE 4
05940 INOX 4
33. 32
diferentes clases o fuerzas, según la dimensión y el peso de la puerta.
Dentro de cada clase o fuerza, la norma establece unos elevados
niveles de exigencia para las características más importantes de un
cierrapuertas:
LA POTENCIA DE CIERRE:
tamaño de puerta. Es la clase o fuerza del cierrapuertas y sirve como guía para
elegir el cierrapuertas más adecuado.
LA EFICACIA AL ENTREGAR LA POTENCIA:
puerta para que el cierrapuertas devuelva la potencia necesaria para cerrar.
LA ESTABILIDAD:
La estabilidad de las regulaciones de velocidad frente a la utilización prolongada
y frente a los cambios de temperatura.
LA DURABILIDAD:
La durabilidad frente a la utilización intensiva: se exige que los valores de
completos de apertura y cierre de la puerta.
Características:
* Regulación continua de la fuerza desde EN2 hasta EN6.
* Con guía deslizante fuerza regulable 14.
* Válvula independiente para el freno de apertura.
* Regulación de salida del eje de 14 mm.
* Doble válvula de seguridad antivandalismo:
* Termoestable, rango de funcionamiento 35
º C/ 50ºC.
J K L M N O
Nomenclatura:
* J: Control desde 180º
* K: 500000 ciclos
* L: Fuerza 26
* M: Apto RF
* N: Grado Utilización
* O: Resistencia a la
corrosión (min:0,max:4)
EN2 850mm 40 Kg
EN3 950mm 60 Kg
EN4 1100mm 80 Kg
EN5 1250mm 100 Kg
EN6 1400mm 120 Kg
Montaje con Guía deslizante GD3000:
J K L M N O
Brazo
Articulado
Montaje Normal:
Montaje Invertido
* J: Control desde 180º
Guía Deslizante GD3000:
06177 F1
06178 NE
06179 F1
06180 NE
06181 F1
Acabado en Oro, Blanco y Bronce se pide por encargo. 06182 NE
Cuerpo
Montaje con Brazo Articulado:
34. 33
* J: Control desde 105º
* K: 500000 ciclos
* L: Fuerza 24
* M: Apto RF
* N: Grado Utilización
* O: Resistencia a la
corrosión (min:0,max:4)
J K L M N O
Montaje Normal:
45
202 E
18
26
19
F
Mismas medidas para el montaje invertido.
EN2 850mm 40 Kg 85 187,5
EN3 950mm 60 Kg 122 216
EN4 1100mm 80 Kg 176 278,5
En puertas cortafuego
sólo se debe usar la
instalación en fuerza 3
o fuerza 4.
36
166 E
EN2 850mm 2545
Kg 66 187,5
EN3 950mm 4065
Kg 82 216
EN4 1100mm 6085
Kg 92 278,5
14
19
19
192
36 192
19
13
27
166 E
Montaje Normal:
Montaje Invertido
06184 F1
06185 NE
06183 F1
35. 34
Kit Cierre Puer ta 35 Cor reder a Tir ador Embutir 3666C
Ø45
03767 LP
03768 CR
03769 CS
03770 CM
03771 AF
03772 Ef.Inox
03773 LS
Tir ador Embutir MTF
Ø19
67020 LP
01418 CR
01419 CS
67021 CM
01420 AF
03325 Ef.Inox
03766 LS
03774 LP
03775 CR
03776 CS
03777 CM
03778 AF
03779 Ef.Inox
03780 LS
67
15
160 100
50
2 30
05335 Cerradura P/Corredera/40 C/C S/CIL HL 25
54761 Cerradura P/Corredera/45 C/C S/CIL HL 25
05336 Cerradura P/Corredera/50 C/C S/CIL HL 25
05338 Cerradura P/Corredera/60 C/C S/CIL HL 25
05339 Cerradura P/Corredera/40 C/C S/CIL HN 25
70611 Cerradura P/Corredera/50 C/C S/CIL HN 25
05340 Cerradura P/Corredera/60 C/C S/CIL HN 25
3
45 100
33
(62;70)
[40;45]
30 105
21
21
163
83
9
SIN CILINDRO
[50;58]
(50;60)
Cer r adur a B00705
Compuesto por: Cerradura + Cerradero + TiradorBloqueo
+ TiradorDesbloqueo
+ Tirador Canto
47. 46
65332 DCHA Pint.Oro T60 4
65333 IZDA Pint.Oro T60 4
• Palancas con placas antisierra en acero templado.
• Cerraderos laterales conformando una caja cerrada de
acero reforzado que impide el apalancamiento.
• Puntos de anclaje alto y bajo, en acero carbonitrurado.
Se incluyen los cerraderos superior e inferior, de acero
reforzado. Cerradero inferior con placa guardapolvos.
• Fallebas de conexión entre puntos de cierre ocultas bajo
cubrebarras.
• Escudo de seguridad ESTS antitaladro
y antimordaza.
• El cilindro estándar permite la instalación
en puertas de hasta 48mm de anchura.
• Escudo de protección exterior con placa de acero
templado de 4mm. de espesor.
• Funda de cilindro de acero niquelado.
• Protector cañuto de acero niquelado de 3mm de espesor
• Funda exterior en latón barnizado.
48. 47
65050 DCHA Pint.Oro T60 4
65051 IZDA Pint.Oro T60 4
02438 DCHA Pint.Plata T60 4
02439 IZDA Pint.Plata T60 4
• Palancas con placas antisierra en acero templado.
• Cerraderos laterales conformando una caja cerrada de
acero reforzado que impide el apalancamiento.
• Puntos de anclaje alto y bajo, en acero carbonitrurado.
Se incluyen los cerraderos superior e inferior, de acero
reforzado. Cerradero inferior con placa guardapolvos.
• Fallebas de conexión entre puntos de cierre ocultas bajo
cubrebarras.
• Escudo de seguridad ESTS antitaladro
y antimordaza.
• El cilindro estándar permite la instalación
en puertas de hasta 48mm de anchura.
• Escudo de protección exterior con placa de acero
templado de 4mm. de espesor.
• Funda de cilindro de acero niquelado.
• Protector cañuto de acero niquelado de 3mm de espesor
• Funda exterior en latón barnizado.
66059 DCHA Pint.Oro T60 Reg. 4
66060 IZDA Pint.Oro T60 Reg. 4
• Para espesores de puerta superiores,
existen a su disposición cilindros con
lengüeta regulable, que cubren hasta
80 mm. de espesor de puerta.
• Picaporte accionable con llave desde el
exterior y con tirador desde el interior.
• Acabado de cajas y cubrebarras en acero
esmaltado oro.
• Acabado del escudo ESTS en latón.
49. 48
• Palanca con placas antisierra en acero templado.
• El cerradero lateral conforma una caja cerrada
de acero reforzado que impide el apalancamiento.
• Mecanismo protegido en caja cerrada de acero.
• Escudo de seguridad ESTS antitaladro y antimordaza.
• El cilindro estándar permite la instalación en
puertas de hasta 48mm de espesor. Para espesores
de puerta superiores, existen cilindros con
lengüeta regulable, que cubren hasta 80 mm.
de espesor de puerta.
• Picaporte accionable con llave desde el exterior
y con tirador desde el interior.
• Escudo de protección exterior con placa de acero
templado de 4mm. de espesor.
• Funda de cilindro de acero niquelado.
• Protector cañuto de acero niquelado de 3mm de espesor
• Funda exterior en latón barnizado.
31
62
35
179
179
45
12,5
20
53
07947 DCHA Pint.Oro T60 4
07949 IZDA Pint.Oro T60 4
50. 49
00316 Cerradura CR 2650/28 5LL 1
25
28
8
90,5
6
85
38
227
68
142
19
0,8
13
2,5
M6
29
Ambidiestras, protegidas por ambos lados con placas de acero al manganeso antitaladro. La llave con clave parcial de servicio
es para accionamiento exclusivo del resbalón. Grosor de la caja: 30,6 mm
19
0,8
6
2,5
M6
29
8
28
38
130
60,5
72
6
17
164
17
56
20
00317 Cerradura CR 2251/28 5LL DCHA 1
00318 Cerradura CR 2251/28 5LL IZDA 1
Guarda mano. La llave con clave parcial de servicio es para accionamiento exclusivo del resbalón. Grosor de la caja: 29,8mm.
61. 60
04477 Cerradura LS
35
50
30
183
75
22
265
185
43,5
25
3
Frente y cerradura de latón. Tensión 12 V. c.a.
Incluye juego de contactos.
Palanca retorno automática.
62. 61
00657 Cil. 50 mm largo. DCHA
00658 Cil. 50 mm largo. IZDA
04482 Cil. 70 mm largo. DCHA
04483 Cil. 70 mm largo. IZDA
Electrocerradura con pulsador regulable al centro 50, 60, 70 ò 80 mm.
49 127,5 min 50
Electrocerradura regulable al centro 50, 60, 70 ò 80 mm.
00659 Cil. 50 mm largo. DCHA
00660 Cil. 50 mm largo. IZDA
04480 Cil. 70 mm largo. DCHA
04481 Cil. 70 mm largo. IZDA
max 70
Espacio correcto: 5
63. 62
Electrocerradura con cilindro de 50 mm. de largo.
40 23
A 37
00661 60 60 mm. al centro
00976 70 70 mm. al centro
00663 Apertura normal
05668 Ap. exterior P/ Puerta batiente
Electrocerradura sin cilindro. Posibilidad de acoplarle cualquier
Dentro
Dentro
Fuera
Fuera
Horizontal
71,5
127
Vertical
124
64. 63
04396 Cierre eléctrico 740 Largo 740 B4D Pint.Oro
04397 Cierre eléctrico 740 Largo 740 B4G Pint.Plata
04398 Cierre eléctrico 740 Largo 740 B4X INOX
128
63887 Cierre eléctrico 040 Largo 1040LD Pint.Oro
60722 Cierre eléctrico 040 Largo 1040LG Pint.Plata
eléctrico queda desbloqueado para una apertura. Palanca para desbloqueo
manual.
74
12 23
25
33
250
105
25
23
42
76
80
250
40
Cerradero eléctrico largo para cerraduras con
4 bulones R100B y R200B. Al recibir el impulso
eléctrico, queda desbloqueado para una apertura.
Palanca para desbloqueo manual. Ajustable.
65. 64
91
17 23
25
33
250
76
69169 Cierre eléctrico 720907X
INOX 30
69170 Cierre eléctrico 720907T
LS 30
Cerradero eléctrico largo con hueco de pestillo grueso. Al recibir el impulso
eléctrico queda desbloqueado para una apertura.
69171 Cierre eléctrico 730907X
INOX 30
69172 Cierre eléctrico 730907T
LS 30
Cerradero eléctrico largo con hueco de pestillo grueso. Al recibir el impulso
eléctrico queda desbloqueado para una apertura. Ajustable.
69173 Cierre eléctrico 740907X
INOX 30
67378 Cierre eléctrico 740907T
LS 50
Cerradero eléctrico largo con hueco de pestillo grueso. Al recibir el impulso
eléctrico queda desbloqueado para una apertura. Palanca para desbloqueo
manual. Ajustable.
67377 Cierre eléctrico 740904D
Pint.Oro
Al recibir el impulso eléctrico queda desbloqueado
para una apertura. Palanca para desbloqueo manual.
Ajustable.
91
13 23
25
33
250
76
66. 65
Apertura sólo mientras dura el impulso eléctrico. Palanca para
desbloqueo manual.
Al recibir el impulso eléctrico queda desbloqueado para una apertura.
Al recibir el impulso eléctrico queda desbloqueado para una apertura.
Palanca para desbloqueo manual
Apertura sólo mientras dura el impulso eléctrico. Palanca para
desbloqueo manual. Modelo corto y ajustable.
Al recibir el impulso eléctrico queda desbloqueado para una apertura.
Modelo corto y ajustable.
Al recibir el impulso eléctrico queda desbloqueado para una apertura.
Palanca para desbloqueo manual. Modelo corto y ajustable.
160 105
20 23
160 76
25 23
59446 Cierre eléctrico 020ND Pint.Plata 50
50491 Cierre eléctrico 030A Pint.Plata 50
55820 Cierre eléctrico 040AD Pint.Plata 50
69166 Cierre eléctrico 720901G
Pint.Plata 50
69167 Cierre eléctrico 730901G
Pint.Plata 50
69168 Cierre eléctrico 740901G
Pint.Plata 50
67. 66
50484 Cierre eléctrico 035 Dcho Pint.Plata 1
50485 Cierre eléctrico 035 Izdo Pint.Plata 1
Cerradero eléctrico de sobreponer. Al recibir el impulso
eléctrico queda desbloqueado para una apertura.
54
54
31
49
96
50487 Cierre eléctrico 037VBA Dcho Pint.Plata 1
50488 Cierre eléctrico 037VBA Izdo Pint.Plata 1
Cerradero eléctrico de sobreponer. Al recibir el impulso eléctrico
queda desbloqueado para una apertura.
54
54
32
68
122
68. 67
00080 Disp. Seg. cruceta con llave de punto MHCP
10
80
39
78
57
105
50
50
38
41
16
29 57
33
58525 Disp. Seg. cruceta con llave tubular MHCT
67371 Candado S/Base con llave tubular
50
16
41
60
17
50
26
10
