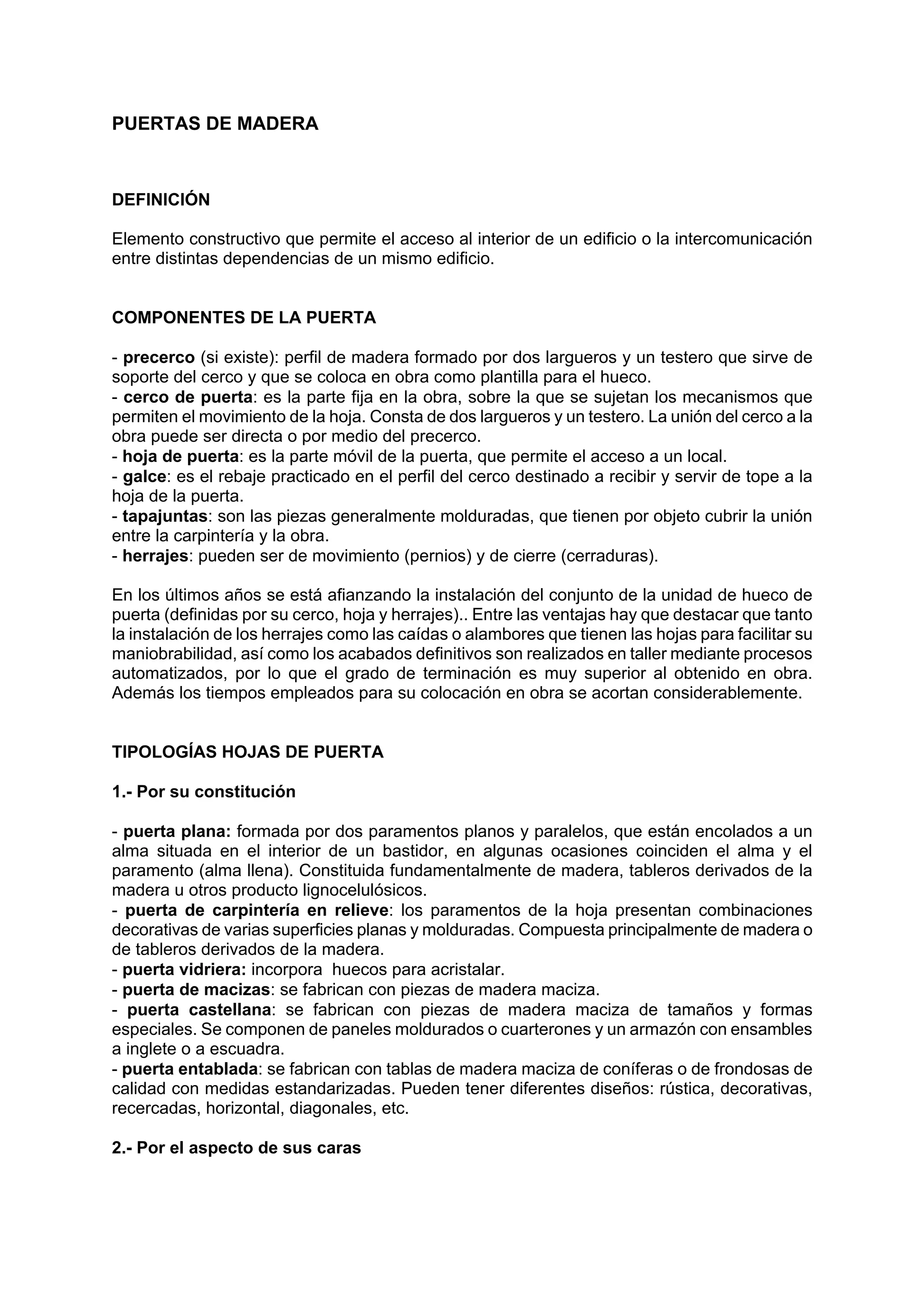

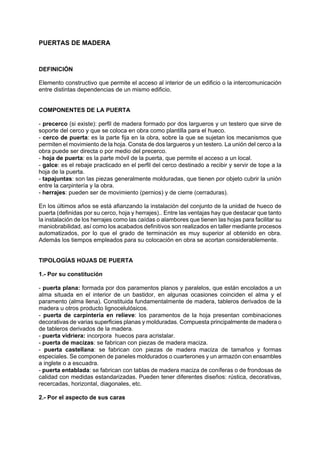

PUERTAS DE MADERA
DEFINICIÓN
Elemento constructivo que permite el acceso al interior de un edificio o la intercomunicación
entre distintas dependencias de un mismo edificio.
COMPONENTES DE LA PUERTA
- precerco (si existe): perfil de madera formado por dos largueros y un testero que sirve de
soporte del cerco y que se coloca en obra como plantilla para el hueco.
- cerco de puerta: es la parte fija en la obra, sobre la que se sujetan los mecanismos que
permiten el movimiento de la hoja. Consta de dos largueros y un testero. La unión del cerco a la
obra puede ser directa o por medio del precerco.
- hoja de puerta: es la parte móvil de la puerta, que permite el acceso a un local.
- galce: es el rebaje practicado en el perfil del cerco destinado a recibir y servir de tope a la
hoja de la puerta.
- tapajuntas: son las piezas generalmente molduradas, que tienen por objeto cubrir la unión
entre la carpintería y la obra.
- herrajes: pueden ser de movimiento (pernios) y de cierre (cerraduras).
En los últimos años se está afianzando la instalación del conjunto de la unidad de hueco de
puerta (definidas por su cerco, hoja y herrajes).. Entre las ventajas hay que destacar que tanto
la instalación de los herrajes como las caídas o alambores que tienen las hojas para facilitar su
maniobrabilidad, así como los acabados definitivos son realizados en taller mediante procesos
automatizados, por lo que el grado de terminación es muy superior al obtenido en obra.
Además los tiempos empleados para su colocación en obra se acortan considerablemente.
TIPOLOGÍAS HOJAS DE PUERTA
1.- Por su constitución
- puerta plana: formada por dos paramentos planos y paralelos, que están encolados a un
alma situada en el interior de un bastidor, en algunas ocasiones coinciden el alma y el
paramento (alma llena). Constituida fundamentalmente de madera, tableros derivados de la
madera u otros producto lignocelulósicos.
- puerta de carpintería en relieve: los paramentos de la hoja presentan combinaciones
decorativas de varias superficies planas y molduradas. Compuesta principalmente de madera o
de tableros derivados de la madera.
- puerta vidriera: incorpora huecos para acristalar.
- puerta de macizas: se fabrican con piezas de madera maciza.
- puerta castellana: se fabrican con piezas de madera maciza de tamaños y formas
especiales. Se componen de paneles moldurados o cuarterones y un armazón con ensambles
a inglete o a escuadra.
- puerta entablada: se fabrican con tablas de madera maciza de coníferas o de frondosas de
calidad con medidas estandarizadas. Pueden tener diferentes diseños: rústica, decorativas,
recercadas, horizontal, diagonales, etc.
2.- Por el aspecto de sus caras

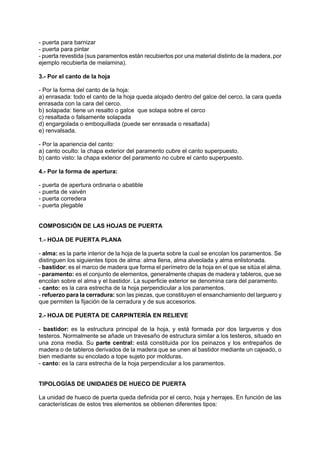

- puerta para barnizar
- puerta para pintar
- puerta revestida (sus paramentos están recubiertos por una material distinto de la madera, por
ejemplo recubierta de melamina).
3.- Por el canto de la hoja
- Por la forma del canto de la hoja:
a) enrasada: todo el canto de la hoja queda alojado dentro del galce del cerco, la cara queda
enrasada con la cara del cerco.
b) solapada: tiene un resalto o galce que solapa sobre el cerco
c) resaltada o falsamente solapada
d) engargolada o emboquillada (puede ser enrasada o resaltada)
e) renvalsada.
- Por la apariencia del canto:
a) canto oculto: la chapa exterior del paramento cubre el canto superpuesto.
b) canto visto: la chapa exterior del paramento no cubre el canto superpuesto.
4.- Por la forma de apertura:
- puerta de apertura ordinaria o abatible
- puerta de vaivén
- puerta corredera
- puerta plegable
COMPOSICIÓN DE LAS HOJAS DE PUERTA
1.- HOJA DE PUERTA PLANA
- alma: es la parte interior de la hoja de la puerta sobre la cual se encolan los paramentos. Se
distinguen los siguientes tipos de alma: alma llena, alma alveolada y alma enlistonada.
- bastidor: es el marco de madera que forma el perímetro de la hoja en el que se sitúa el alma.
- paramento: es el conjunto de elementos, generalmente chapas de madera y tableros, que se
encolan sobre el alma y el bastidor. La superficie exterior se denomina cara del paramento.
- canto: es la cara estrecha de la hoja perpendicular a los paramentos.
- refuerzo para la cerradura: son las piezas, que constituyen el ensanchamiento del larguero y
que permiten la fijación de la cerradura y de sus accesorios.
2.- HOJA DE PUERTA DE CARPINTERÍA EN RELIEVE
- bastidor: es la estructura principal de la hoja, y está formada por dos largueros y dos
testeros. Normalmente se añade un travesaño de estructura similar a los testeros, situado en
una zona media. Su parte central: está constituida por los peinazos y los entrepaños de
madera o de tableros derivados de la madera que se unen al bastidor mediante un cajeado, o
bien mediante su encolado a tope sujeto por molduras.
- canto: es la cara estrecha de la hoja perpendicular a los paramentos.
TIPOLOGÍAS DE UNIDADES DE HUECO DE PUERTA
La unidad de hueco de puerta queda definida por el cerco, hoja y herrajes. En función de las
características de estos tres elementos se obtienen diferentes tipos:

1.- Por la situación en que se coloca la puerta
- puerta de interior
- puerta de entrada a piso
- puerta exterior
2.- Puertas de armario
El conjunto de cerco y hoja de puerta está unido a la obra y cierran el armario
empotrado, en algunas ocasiones forman un todo y se debería denominar unidad de
armario. Las hojas para frentes de armario se clasifican: a) por su sistema de apertura:
de hojas abatibles, de hojas correderas, de hojas plegables. b) por su composición: de
maletero incorporado, de maletero independiente.
3.- Puerta resistente al fuego:
Queda definida por el cerco, la hoja y los herrajes y por los productos retardadores del
fuego que incorpore. El correspondiente informe de ensayo o marca de calidad
especificara el tiempo en que mantiene sus características de parallamas, estabilidad al
fuego y/o resistencia al fuego
4.- Puerta de seguridad:
Queda definida por el cerco, la hoja y los herrajes. En el mercado se encuentran estos
productos con distintas denominaciones, tales como puertas blindadas, puertas
acorazadas, etc. Estas denominaciones en su mayoría no obedecen a comportamientos
diferentes, sino a denominaciones comerciales.
5.- Puertas especiales
- Puerta aislante contra radiaciones de baja longitud de onda (rayos X)
- Puerta aislante térmicamente
- Puerta aislante acústicamente
MATERIALES
- Precercos: madera maciza.
- Cercos: madera maciza y tablero de fibras de densidad media.
- Bastidores: madera maciza y tableros derivados de la madera.
- Paramentos: fundamentalmente tableros derivados de la madera delgados
- Entrepaños o plafones: madera maciza y tableros derivados de la madera recubiertos.
- Herrajes: acero, latón o aluminio.
- Chapas de madera y cantos de madera maciza
- Otros productos: en función del tipo de puerta pueden incorporar tiras y planchas ignífugas,
tableros de fibrocemento, planchas metálicas, láminas de corcho, recubrimientos plásticos,
barnices, lacas, etc.
PROPIEDADES.
- Permeabilidad al aire: queda definida por el volumen de aire por unidad de tiempo (m3/h) que
se filtra a través de sus juntas, para una determinada presión o su velocidad equivalente del
aire.
- Aislamiento térmico: La norma NBE-CT-79 (Norma Básica de la Edificación de Condiciones
Térmicas) especifica que las carpinterías en la edificación presentarán un coeficiente de
transmisión térmica que haga posible, junto con los correspondientes al resto de las superficies
envolventes del edificio, mantener el valor del coeficiente de transmisión global del edificio, kG,
en un nivel razonablemente pequeño. Este valor depende de varios factores: zona climática,

tipo de edificio y forma y tipo de combustible. Esta norma será sustituida en el futuro por el
Código Técnico de la Edificación - CTE (ver Bloque Legislación).
- Aislamiento acústico: La norma NBE-CA-88 (Norma Básica de la Edificación de Condiciones
Acústicas) no establece ninguna exigencia para las puertas. Su aislamiento acústica está muy
relacionado con su permeabilidad al aire (juntas de estanqueida) y su masa. En la práctica el
cálculo se suele realizar aplicando fórmulas. Algunos fabricantes han realizado ensayos para
conocer sus datos acústicos. Esta norma será sustituida en el futuro por el Código Técnico de
la Edificación - CTE (ver Bloque Legislación).
- Resistencia al fuego: la NBE CPI - 96 (Norma Básica de la Edificación de Condiciones de
Protección contra Incendio) especifica las características de parallamas, estabilidad al fuego y
resistencia al fuego que tienen que tener las puertas en función de su situación en el edificio.
Esta norma será sustituida en el futuro por el Código Técnico de la Edificación - CTE (ver
Bloque Legislación).
- Comportamiento frente a los agentes biológicos: en la clase de riesgo 1 (interior)
puntualmente se pueden producir degradaciones de insectos xilófagos de ciclo larvario; un
tratamiento preventivo evitaría esta posibilidad. En la clase de riesgo 3 (exterior no en contacto
en el suelo) es necesario utilizar especies que tengan una adecuada durabilidad natural o
realizar, en su caso, tratamientos en profundidad con autoclave. Ver bloque “Protección de la
madera”.
- Resistencia a la efracción: las nuevas normas europeas están trabajando sobre este tema,
que clasificara a la unidad de hueco de puerta en diferentes clases en función del tiempo que el
especialista del ensayo tarde en abrir la puerta y las herramientas que tenga que utilizar para
forzar su apertura.
DIMENSIONES
- Hojas de Puerta de interior:
altura (2030, ocasionalmente 1910 / 2110 mm); anchura (625 / 725 / 825 mm); grosor
(35 / 40 / 45 mm)
- Hojas de Puerta de entrada a piso y exteriores:
altura (2030 mm); anchura (825 mm); grosor (40 / 45 mm)
- Precercos y cercos
- Grosor (mínimo): cerco para hoja solapada: 40 mm; cerco para hoja no solapada (30
mm); precerco (30 mm).
- Anchura: cercos (de 60 hasta 160 mm en intervalos de 10 mm, además de 145 y 155
mm).
- Galce: profundidad mínima 10 mm.
- Tolerancias: norma UNE 56.802
- Puertas de frentes de armarios:
- Hojas abatibles: Armario (anchura: 400 / 450 / 500 y 600 mm; altura: 1800 / 2030 /
2200 mm; grosor 16 / 20 / 25 / 30 y 35 mm). Maletero (anchura: 400 / 450 / 500 y 600
mm; altura: 400 mm; grosor 16 / 20 / 25 / 30 y 35 mm.
- Hojas abatibles: Armario (anchura: 520 / 620 / 720 y 820 mm; altura: 1800 / 1926 /
2206 mm; grosor 16 / 20 / 25 / 30 y 35 mm). Maletero (anchura: 520 / 620 / 720 y 820
mm; altura: 356 mm; grosor 16 / 20 / 25 / 30 y 35 mm.
- Hojas plegables: Armario, no se considera maletero independiente: 250 / 300 / 350 y
400 mm; altura: 1914 / 2194 mm; grosor 16 / 20 / 25 / 30 y 35 mm).
- Cercos y precercos:
- anchura: cerco directo: 45 y 58 mm; con precerco mínimo de 30 mm.
- grosor: cerco: 60 y 70 mm. Precerco: grueso del cerco menos 3 mm.
- Tolerancias: norma UNE 56.822
MARCAS DE CALIDAD

Sellos de calidad AITIM (enlace)
Es una marca de conformidad a norma UNE, gestionada por AITIM, que se basa en el
establecimiento por parte del fabricante de un autocontrol de materias primas y producto
acabado y en la realización de varias inspecciones anuales por parte del Servicio de Inspección
de AITIM. Las muestras tomadas en estas inspecciones son enviadas al laboratorio donde se
ensayan conforme a normas UNE. En la actualidad AITIM gestiona los siguientes Sellos de
Calidad en relación a las puertas de madera:
Sello de Calidad de puertas planas
Sello de Calidad de puertas carpinteras (o en relieve)
Sello de Calidad de puertas resistentes al fuego (RF30', RF60'y RF90').
Sello de Calidad de unidades de hueco de puerta
Marca AENOR para hojas de puertas
Es una marca de conformidad a normas UNE, gestionada por AENOR, con un funcionamiento
similar al de los Sellos de Calidad de AITIM. La diferencia fundamental estriba en que el
fabricante debe implantar un Sistema de Aseguramiento de la Calidad.
Marcado “CE”

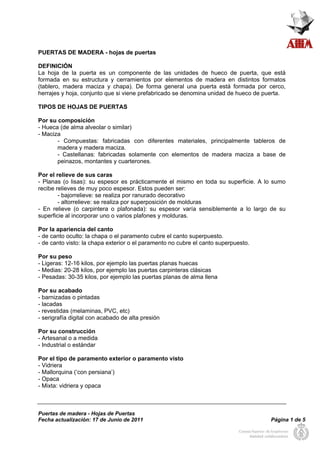

PUERTAS DE MADERA - hojas de puertas
DEFINICIÓN
La hoja de la puerta es un componente de las unidades de hueco de puerta, que está
formada en su estructura y cerramientos por elementos de madera en distintos formatos
(tablero, madera maciza y chapa). De forma general una puerta está formada por cerco,
herrajes y hoja, conjunto que si viene prefabricado se denomina unidad de hueco de puerta.
TIPOS DE HOJAS DE PUERTAS
Por su composición
- Hueca (de alma alveolar o similar)
- Maciza
- Compuestas: fabricadas con diferentes materiales, principalmente tableros de
madera y madera maciza.
- Castellanas: fabricadas solamente con elementos de madera maciza a base de
peinazos, montantes y cuarterones.
Por el relieve de sus caras
- Planas (o lisas): su espesor es prácticamente el mismo en toda su superficie. A lo sumo
recibe relieves de muy poco espesor. Estos pueden ser:
- bajorrelieve: se realiza por ranurado decorativo
- altorrelieve: se realiza por superposición de molduras
- En relieve (o carpintera o plafonada): su espesor varía sensiblemente a lo largo de su
superficie al incorporar uno o varios plafones y molduras.
Por la apariencia del canto
- de canto oculto: la chapa o el paramento cubre el canto superpuesto.
- de canto visto: la chapa exterior o el paramento no cubre el canto superpuesto.
Por su peso
- Ligeras: 12-16 kilos, por ejemplo las puertas planas huecas
- Medias: 20-28 kilos, por ejemplo las puertas carpinteras clásicas
- Pesadas: 30-35 kilos, por ejemplo las puertas planas de alma llena
Por su acabado
- barnizadas o pintadas
- lacadas
- revestidas (melaminas, PVC, etc)
- serigrafía digital con acabado de alta presión
Por su construcción
- Artesanal o a medida
- Industrial o estándar
Por el tipo de paramento exterior o paramento visto
- Vidriera
- Mallorquina (‘con persiana’)
- Opaca
- Mixta: vidriera y opaca
Puertas de madera - Hojas de Puertas
Fecha actualización: 17 de Junio de 2011 Página 1 de 5

DIMENSIONES DE LAS HOJAS
En la tabla siguiente se recogen las dimensiones de las hojas normalizadas definidas en la
norma UNE 56.803, según el tipo de puerta.
TIPO DE PUERTA ANCHURA ALTURA GRUESO ESCUADRÍA
mm mm mm º
Puerta de interior 625 2030 35 90º
725 40
825 45
Puerta de entrada
a piso y exteriores 825 2030 40 90º
Tabla - Dimensiones de las hojas según el tipo de puerta. Fuente UNE 56802
COMPONENTES - Hoja de puerta plana
Está formada esencialmente por dos paramentos planos y paralelos, encolados a un bastidor,
el cual aloja un alma. Como las primeras puertas planas eran de alma hueca a veces se las
denomina atamboradas. Sus componentes principales son los siguientes:
- Bastidor: Marco de madera maciza o tablero que forma el perímetro de la hoja, constituido
por cuatro piezas: dos verticales de mayor longitud denominados largueros y dos horizontales
de menor longitud denominados testeros. Si existen otras piezas horizontales intermedias se
denominan traveseros.
- Alma: Hueco que deja el bastidor en una puerta plana, el cual se rellena de forma completa
o parcial. En el alma llena el relleno colmata el hueco con un material homogéneo ligero
(espuma rígida aislante de poliestireno expandido o similar) o medio-pesado (tablero de
partículas de distinta densidad o alistonado). En el alma hueca está constituida por tiras de
madera, celdillas, alveolos o nido de abeja de cartón, papel, etc., o tableros extrusionados.
- Refuerzo para la cerradura: Piezas (postizas o no) que forman un ensanchamiento del
larguero que permiten la ubicación de la caja de cerradura y sus accesorios. Se colocan
simétricamente en ambos largueros (para que la hoja pueda orientarse indistintamente) a la
mitad de la altura de la hoja.
- Paramentos: Son las superficies que se encolan sobre el alma y el bastidor, normalmente
tableros desnudos o recubiertos. La superficie exterior o cara del paramento normalmente es
lisa pero en algunos casos pueden presentar ranurados decorativos.
- Revestimiento de los paramentos: Los paramentos se revisten de materiales decorativos
que pueden ser de chapas de madera natural, PVC, papeles melamínicos, chapa metálica
(bronce, aluminio, etc.), HPL, otros materiales: cuero, tela, plástico, etc.
- Acabado de los paramentos: lacado o barnizado.
- Recercado: Es un perfil de madera (en ocasiones de tableros MDF puesto de canto) que
remata y refuerza el borde de largueros o de todo el perímetro de la hoja con objeto de que
los herrajes de cuelgue tengan un anclaje adecuado. Si la hoja es engargolada o
emboquillada, el canteado suele ir a juego con el cerco.
- Canteado: Revestimiento de los cantos de la hoja (cara perpendicular a los paramentos)
normalmente del mismo material que la cara. A diferencia del recercado no tiene función
estructural.

COMPONENTES - Hoja Plafonada, Carpintera o en Relieve
Está formada por los siguientes elementos:
- Bastidor: Marco o estructura principal de la hoja sobre la que se encolan o ensamblan el
resto de los elementos, formada por dos largueros y dos testeros, a la que normalmente se
añade en una zona intermedia uno o más travesaños similares en tamaño a los testeros.
Pueden ser de madera maciza, tablero alistonado, de partículas, de fibras de densidad media
o incluso de estructura alveolar.
- Recercado: Como en el caso de puertas planas, el recercado tiene la función de mejorar el
anclaje de los herrajes de cuelgue ya que el tablero no suele dar valores suficientes al
arranque. El recercado puede completarse con un canteado, o chapado de la misma madera
de las caras, cuando el recercado no es de esa madera.
- Plafones: Son los planos que cierran los huecos dejados por el bastidor (en el caso de la
puerta castellana se denominan cuarterones o entrepaños), pudiendo ser de madera (caso de
puertas macizas artesanales y castellanas), tablero derivado de la madera con chapa de
madera u otro revestimiento en sus caras, celosía o persiana (mallorquina), o vidrio (puertas
vidrieras).
- Moldura o junquillo: Perfil de madera, tablero u otro material que sujeta el plafón,
entrepaño o vidrio, al bastidor pero puede usarse como mero elemento decorativo en esa
junta o en cualquier otro lugar.
- Acabado: Cuando la puerta es de madera maciza o rechapada en madera natural, se
barniza por medios automatizados. También puede lacarse de forma industrial con un
proceso complejo en el que se van aplicando diversas capas de producto de forma muy
controlada.
COMPONENTES - Hoja Maciza
Es similar en su estructura a las puertas anteriores: un bastidor más o menos complejo y un
entrepaño que puede ser de plafones, un entablado o un paramento. Se distinguen los
siguientes tipos:
a) de cuarterones o castellana. El bastidor está formado por una malla horizontal de peinazos
atravesada por pequeños montantes desplazados entre sí con lo que los plafones aumentan
en número y disminuyen de tamaño siendo de forma alargada.
b) entablada. Una serie de tablas, con orientaciones y dimensiones variables, ensambladas
por su canto forman un plafón que se encaja o sobrepone al bastidor.
c) mallorquina. Incluye listones de madera colocados horizontalmente en la zona de panel,
separados entre sí y ligeramente inclinados para que queden solapados y facilitar la
ventilación. Aunque no sea totalmente maciza se incluye en este apartado.
Son puertas que se pueden colocar al exterior, en cuyo caso se han de tener en cuenta una
serie de factores de diseño. Es importante que las piezas se acaben independientemente
(barnizado, pintado) antes del montaje del conjunto, ya que en caso contrario los elementos
quedarán unidos y la madera no se moverá en las juntas sino que romperá en sus zonas más
débiles.
COMPONENTES - Hoja Mixta
Es aquella que incluye en su composición o estructura elementos propios de las hojas de
puertas planas y de las de carpintería en relieve, o que presenta un aspecto externo propio de
la puerta en relieve cuando su estructura es plana o viceversa.

MATERIALES
- Madera: Cantos, molduras, tapajuntas y otros elementos de madera maciza
Se puede emplear prácticamente cualquier madera siempre que se cumplan las
especificaciones definidas en la norma UNE-EN 942 relativas a la calidad. El contenido de
humedad de la madera utilizada será
- Puertas de interior y de entrada a piso: 7 al 11 %
- Puertas de exterior: 10 al 15 %
Se aconseja aplicar superficialmente un tratamiento con productos protectores fungicidas e
insecticidas.
- Chapa de madera para revestir paramentos, plafones y bastidores
El arte de combinar chapas o estereotomía, es fundamental en el aspecto final de la puerta.
Se requiere del montador un cierto buen gusto partiendo de un mismo lote de chapas. La
composición se complica cuando se combinan chapas de distintas especies. Es conveniente
que el fabricante de puertas haga constar en sus catálogos y documentos técnicos estos
aspectos, y que los usuarios los conozcan, para evitar reclamaciones que son prácticamente
imposibles de solucionar. Además no hay normativa al respecto por lo que la especificación
debe hacerse en la Memoria de Calidades o el contrato.
PROPIEDADES DE LA HOJA DE PUERTA
Las propiedades se refieren a dos aspectos fundamentales: la geometría de la puerta y
determinadas propiedades mecánicas a que estará sometida durante su vida de servicio.
Están recogidas en las normas UNE y se indican en la tabla siguiente:
Propiedad Norma ensayo
Dimensiones normales y especiales UNE EN 951
Escuadría UNE EN 951
Tolerancias dimensionales UNE EN 951
Anchura del bastidor
Dimensiones del refuerzo de la cerradura
UNE EN 56.877
Alabeo: - Curvatura largueros / Curvatura testeros UNE EN 952
Planitud general y local UNE EN 952
Comportamiento ante las variaciones de humedad UNE EN 1.294
Resistencia al choque por cuerpo duro UNE EN 950
Resistencia a la inmersión en agua UNE 56.850
Resistencia al arranque de tornillos UNE 56.851
Resistencia al choque blando y pesado Procedimiento AITIM
Resistencia al impacto UNE-EN 13049
Para cristales de seguridad: UNE-EN
12150, UNE-EN 14449 o UNE-EN 14179-
2
Tabla - Propiedades de las hojas de puerta.

MARCAS DE CALIDAD VOLUNTARIAS
Sellos de calidad AITIM
El Sello AITIM es una marca de calidad voluntaria de conformidad a normas UNE y UNE-EN,
gestionada por AITIM, que se basa en los siguientes aspectos:
- establecimiento y control interno del fabricante de materias primas, proceso de fabricación y
producto acabado.
- dos inspecciones anuales para auditar el sistema de control interno del fabricante y la
retirada de muestras para su ensayo.
- ensayo de muestras tomadas en laboratorio acreditado por ENAC donde se ensayan las
propiedades mencionadas en los reglamentos de producto.
En la actualidad AITIM gestiona los siguientes Sellos de Calidad de puertas de madera:
- de puertas planas. Hoja
- de puertas carpinteras (o en relieve). Hoja
- de puertas resistentes al fuego. Unidad de hueco
- de unidades de hueco de puerta
Marca AENOR para hojas de puertas
Es una marca de calidad voluntaria de conformidad a normas UNE y UNE-EN, gestionada por
AENOR, con un funcionamiento similar al de los sellos de calidad para hoja de AITIM. La
diferencia fundamental entre ambos estriba en que el fabricante debe implantar paralelamente
un Sistema de Aseguramiento de la Calidad de conformidad con la norma EN ISO 9000 que
se verifican durante las inspecciones y auditorías.
PLIEGO DE CONDICIONES
Véase apartado específico de “Pliegos de Condiciones” de la página web de AITIM.
- Tipo de hoja de puerta y composición
- Dimensiones y tolerancias
- Propiedades
- Sellos de calidad voluntarios
MÁS INFORMACIÓN
Publicaciones de AITIM - www.aitim.es
- Guía de la Madera: Tomo I - Productos y Carpintería
- Carpintería: Puertas, Ventanas y Escaleras de madera
Pliego condiciones – www.aitim.es

PUERTAS CARPINTERAS
68
5. PUERTAS CARPINTERAS
5-06 Guillén Industrias de la Madera, S.A.*
Bastidor: tres tableros de partículas de 5, 25 y 5 mm de
espesor, encolados por sus caras, rechapadas las
caras externas y canteados con listones de madera.
Plafones de tableros de partículas de 10 mm rechapados,
unidos al bastidor mediante las molduras.
Fecha 10 de Julio de 1980.
Bastidor de tablero aglomerado recercado con madera maciza,
revestido en ambas caras con tablero de fibras MDF de
2,5 mm de grosor. Largueros y testeros unidos por
falsas espigas.
Plafones de tablero de fibras MDF o de tablero aglomerado
rechapado, en ambos casos de grosor de 10 mm,
unidos a tope al bastidor y sujetos por molduras
encoladas de madera maciza. La sección de las
molduras varia según los grosores da la puerta.
Fecha: AENOR
5-07 Puertas Norma*
Modelo:N
Bastidor: de 35 mm de espesor, con interior alveolar de laminillas
de contrachapados o fibras. Paramentos: de tableros de
partículas chapados.
Plafones: de tableros de partículas de 13 mm a tope. Un
travesaño descentrado de 105 mm.
Fecha: 28 de Abril de 1981.
Modelo:NL
Bastidor: de tablero alistonado de 35 mm. Unión en las esquinas
por espigas encoladas
Plafones iguales al N, salvo que están ensamblados al bastidor.
Fecha : 28 de Abril de 1981.
Modelo:NL-E
Bastidor: de tablero alistonado de 45 mm.
Plafones de tablero alistonado de 16 mm ensamblado al bastidor
y con un travesaño descentrado.
Fecha: 28 de Abril de 1981.
Modelo: ———-
Bastidor: de madera alveolar de tiras de tableros contrachapados,
rechapados con tableros de fibras duro, recercado con
madera maciza.
Plafones: Dos de tableros de partículas de 10 mm, sujetos al
bastidor con molduras de tableros de fibras de
densidad media rechapados.
Fecha: 10 de Diciembre de 1987.
Modelo: ———-
Bastidor: de madera. Largueros formados por dos listones de
tableros de fibras de densidad media y traveseros por
dos listones de pino el inferior y uno el superior. Canto
de madera maciza en largueros, unido a tope con el
bastidor. Paramentos de tableros de fibras duro
rechapado.
Plafones: Dos de tablero de partículas rechapado de 10,75 mm,
unidos a tope con el bastidor.
Molduras macizas a juego.
Fecha: 12 de Diciembre de 1990.
Modelo: Norma Plafón
Bastidor: Largueros y testeros del bastidor formados por tiras
tablero de partículas de 90 mm de anchura. Recercado
en madera maciza de pino de 30 o más mm de grosor.
Todo el bastidor rechapado con tablero de fibras de alta
densidad de 3 mm de grosor. Unión de largueros con
testeros y travesaños por falsas espigas.
Plafón(es) de tablero aglomerado (10 mm de grosor) rechapado(s)
en distintas maderas y sujeto(s) al bastidor por
molduras de madera maciza a juego con las chapas de
la cara, unidas a tope al bastidor y encoladas a este.
Fecha AENOR
M
T
T
O
E

69
PUERTAS CARPINTERAS
5-09 Jher, S.A.*
Bastidor: de listones de madera de pino, de unos 6 ó 7 cm de
anchura, colocados a tope, longitudinal y
transversalmente, sucesivamente. Este armazón está
trabado por 2 tableros contrachapados de 3 mm, que
forman las caras de la puerta.
Plafones de tableros de partículas de 10 mm, rechapados con
tableros contrachapados, iguales a los mencionados
anteriormente.
Fecha 14 de Diciembre de 1982.
Bastidor: de tableros de partículas. Testeros y travesaños unidos
a los largueros a tope y todo el conjunto recubierto con
tableros de partículas rechapado de 5,0 mm. Canteado
en todo su perímetro con madera maciza, unido por
espigas machihembradas.
Plafones: 2 de tableros de partículas rechapados de 11 mm,
sujetos con molduras de madera maciza.
Fecha 29 de Junio de 1989.
5-11 Andrés Hernansanz, S.A.
Bastidor: formado por tablero de partículas de 33 mm
rechapado. Unión entre largueros y testeros con caja y
espiga de 17 mm.
Plafones: Uno de 165 x 45 cm, encastrado en el bastidor
mediante una caja de 20 mm. Plafón de tablero de
partículas de 10 mm. Cantos de 25 mm a juego con las
caras.
M
T
T
O
E
5-13 Mariano Sanguino, S.A.
Bastidor: de madera de coníferas. En ocasiones de dos piezas
unidas por entalladuras múltiples, en este caso, el
bastidor está rechapado por una chapa de la misma
especie. Unión entre largueros y testeros y traveseros
por machihembrado, en un travesero y en los testeros
su cajeado llega al exterior, estando acuñados.
Plafones Cuarterones de la misma madera que el bastidor y
formado cada cuarterón por dos piezas iguales, de
forma que una cara tiene piezas distintas a la otra cara.
Están sujetos en ranuras en el bastidor en los
traveseros.
Fecha 16 de Noviembre de 1984.
5-14 Parymon, S.L.
Bastidor: de testero superior y largueros de 130 a 140 mm de
anchura QO (según modelos). Testero inferior de unos
300 mm. El bastidor está formado por listones de
madera a tope de unos 30 á 40 mm de anchura. Las
piezas extremas de los largueros (cantos de la puerta)
son a juego con las caras y llevan un rebaje a cada lado
que permiten solapar los tableros contrachapados de 4
mm de las caras que forran y arman el bastidor.
Plafones: en el perímetro de los plafones, los tableros del bastidor
vuelan sobre el último listón para permitir enclavijar el
tablero de partículas de 10 mm rechapado, base del
plafón, mediante unas tiras de tableros de partículas.
Cuando la pieza lleva cuarterones encolados al plafón
por una sola cara, el tablero base no está situado en el
centro del grueso de la puerta.
Fecha 16 de Noviembre de 1984.
Bastidor: de tableros de partículas rechapado, canteado todo el
perímetro, unido a tope con el resto del bastidor.
Traveseros y largueros unidos con caja y espiga.
Largueros de tableros de partículas rechapados y
traveseros de madera maciza.
Plafones: Dos de tablero de partículas rechapado de 11,35 mm
unidos a tope al bastidor. Molduras macizas a juego.
Bastidor de tablero aglomerado, rechapado en distintas maderas
y recercado con madera maciza a juego con las
chapas de la cara unido en espiga machihembrada.
Largueros, testeros y travesaños unidos por falsas
espigas.
Plafones de tablero de partículas rechapado en distintas
maderas, de 10 o 16 mm de grosor, unidos a tope al
bastidor y sujetos por molduras de madera maciza.
Fecha: AENOR

PUERTAS CARPINTERAS
70
Bastidor: de tableros de partículas rechapados y recercados en
todo su perímetro con madera maciza a juego con sus
caras. El recerco unido al bastidor por espiga
machihembrada. Sujeción de largueros y testeros con
dos falsas espigas.
Plafones: dos de tableros de partículas rechapados de 10,8 mm.
Molduras de madera maciza a juego con las caras.
Bastidor: de tableros de partículas rechapado con canto de
madera maciza a juego con todo su perímetro, unido
por espiga machihembrada. Testero superior unido por
dos falsas espigas, inferior por tres y travesero central
por dos.
unidos a tope al bastidor. Molduras macizas a juego.
Bastidor de tablero aglomerado, rechapado en distintas
maderas, recercado con madera maciza unida en
espiga machihembrada al bastidor y a juego con las
chapas de la cara. Largueros y testeros unidos por
falsas espigas. Hueco interior de los plafones recercado
con molduras de madera maciza, unidas al bastidor por
espiga machihembrada, y ranuradas en su cara interior
para recibir a los plafones
Plafones de tablero de fibras de 15 mm de grosor, rechapados en
distintas maderas o crudos, rebajados en el perímetro,
y encastrados en la cara interna de las molduras.
Fecha AENOR
falsas espigas.
Plafones de tablero aglomerado rechapado en distintas maderas
de 10 mm de grosor (puertas de interior), o de 15 mm
(entrada a piso) unidos a tope al bastidor y sujetos por
molduras de madera maciza.
Fecha AENOR
Bastidor de tablero de fibras DM, canteado en madera maciza y
rechapado en tablero de fibras duro de 5 mm de
espesor.
Plafón de estructura alveolar con alma de cartón. Paramentos
de tablero de fibras duro de 5 mm de espesor
La unión del bastidor y plafón se materializa a través de
un listón de tablero de fibras DM sobre el que se
mecaniza en bajorrelieve el dibujo de la moldura.
Fecha AENOR
Bastidor de tablero de fibras DM, canteado en madera maciza, y
rechapado en tablero de fibras duro de 5 mm de
espesor.
Plafones de tablero de fibras DM en distintos grosores rebajados
en el perímetro, unidos a tope al bastidor y sujetos por
Fecha AENOR
5-15 Carpema, S.A.*
5-17 Hermanos García Santiago, S.A. 5-21 Artesema, S.A.
Bastidor: de madera maciza recubierto con un tablero de fibra de
Bastidor: de tableros de partículas rechapados en todo su
perímetro con madera maciza a juego con sus caras. El
recerco unido al bastidor por espiga machihembrada.
Los testeros superior y el travesaño unidos a los
largueros por dos falsas espigas y el testero inferior por
tres falsas espigas.
Plafones: Dos de tableros de partículas rechapados de 11 mm.
5-22 Carpintería Medall 2, S.A.
Bastidor: de listones de madera maciza, separados 45 mm,
recubiertos con tablero contrachapado de 3,1 mm.
Largueros y testeros unidos a tope.
Plafones: Tres de tableros de partículas de 29,4 mm, recubiertos
de dos tableros contrachapados, uno de 6,4 mm por la
parte en relieve, por la otra de 3,4 mm. Molduras
macizas.
0,3 mm y rechapado. El bastidor de 35 mm de espesor
unidos a tope y recercados en todo el perímetro
excepto el testero inferior con un recerco de 45 mm de
madera maciza a juego con sus caras.
M
T
T
O
E

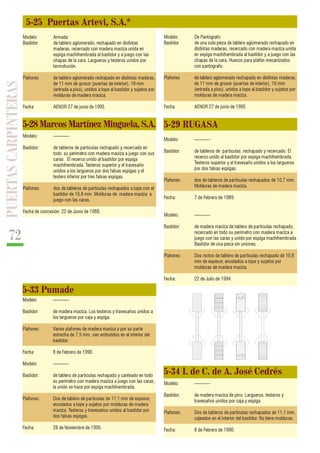

PUERTAS CARPINTERAS
72
5-28 Marcos Martínez Minguela, S.A.
Modelo: ———-
Bastidor: de tableros de partículas rechapado y recercado en
todo su perímetro con madera maciza a juego con sus
caras. El recerco unido al bastidor por espiga
machihembrada. Testeros superior y el travesaño
unidos a los largueros por dos falsas espigas y el
testero inferior por tres falsas espigas.
Plafones: dos de tableros de partículas rechapados a tope con el
bastidor de 10,8 mm. Molduras de madera maciza a
juego con las caras.
Fecha de concesión: 22 de Junio de 1988.
5-33 Pumade
Modelo: ———-
Bastidor: de madera maciza. Los testeros y travesaños unidos a
los largueros por caja y espiga.
Plafones: Varios plafones de madera maciza y por su parte
estrecha de 7,5 mm, van embutidos en el interior del
bastidor.
Fecha: 8 de Febrero de 1990.
Modelo: ———-
Bastidor: de tablero de partículas rechapado y canteado en todo
su perímetro con madera maciza a juego con las caras,
la unión se hace por espiga machihembrada.
Plafones: Dos de tablero de partículas de 11,1 mm de espesor,
encolados a tope y sujetos por molduras de madera
maciza. Testeros y travesaños unidos al bastidor por
dos falsas espigas.
Fecha: 28 de Noviembre de 1995.
M
T
5-34 I. de C. de A. José Cedrés
Modelo: ———-
Bastidor: de madera maciza de pino. Largueros, testeros y
travesaños unidos por caja y espiga.
Plafones: Dos de tableros de partículas rechapados de 11,1 mm,
cajeados en el interior del bastidor. No tiene molduras.
T
O
E
5-29 RUGASA
Modelo: ———-
Bastidor: de tableros de partículas rechapado y recercado. El
recerco unido al bastidor por espiga machihembrada.
Testeros superior y el travesaño unidos a los largueros
por dos falsas espigas.
Molduras de madera maciza.
Modelo: ———-
Bastidor: de madera maciza de tablero de partículas rechapado,
recercado en todo su perímetro con madera maciza a
juego con las caras y unido por espiga machihembrada.
Bastidor de una pieza sin uniones.
Plafones: Dos rectos de tablero de partículas rechapado de 10,8
mm de espesor, encolados a tope y sujetos por
Fecha: 22 de Julio de 1994.
5-25 Puertas Artevi, S.A.*
Modelo De Pantógrafo
Bastidor de una sola pieza de tablero aglomerado rechapado en
distintas maderas, recercado con madera maciza unida
en espiga machihembrada al bastidor y a juego con las
chapas de la cara. Huecos para plafón mecanizados
con pantógrafo.
Plafones de tablero aglomerado rechapado en distintas maderas,
de 11 mm de grosor (puertas de interior), 16 mm
(entrada a piso), unidos a tope al bastidor y sujetos por
Fecha AENOR 27 de junio de 1995
Modelo Armada
termofusión.
Fecha AENOR 27 de junio de 1995

73
PUERTAS CARPINTERAS
Modelo: ———-
Bastidor: de tableros de partículas rechapados y canteados en
todo el perímetro con espigas machihembradas y
madera a juego con los cantos. Testeros unidos al
bastidor por tres falsas espigas.
de 10,7 mm de grosor (puertas de interior) o de 15 mm
Fecha de concesión: 4 de Julio de 1990.
5-40 Puertas Proma, S.A.
Modelo: ———-
Bastidor: de tablero de partículas rechapado, canteado todo el
perímetro con madera maciza a juego. Unido por
espiga machihembrada al resto del bastidor. Uniones
con falsas espigas, 3 en testero inferior y 2 en el resto.
unidos a tope al bastidor.
Molduras de madera maciza a juego.
Fecha de concesión: 27 de Junio de 1991.
Modelo ———-
falsas espigas.
de 11 mm de grosor o 16 mm (plafón rebajado en el
perímetro), unidos a tope al bastidor y sujetos por
Fecha AENOR
Modelo: ———-
falsas espigas.
Fecha AENOR
5-35 Visel Puertas, S.A.
Modelo: -------
chapas de la cara. Largueros, testeros y travesaños
de una sola pieza.
de 10,7 mm de grosor (puertas de interior) o de 15 mm
Fecha: AENOR
5-42 Femasa
Modelo:B
Bastidor y plafones: de madera maciza de pino. Largueros cajeados
y testeros y travesaños espigados en
extremos y caja en un punto para unir con
otros travesaños cuarterones de madera
maciza de pino encastrada en el bastidor.
Fecha de concesión: 28 de Febrero de 1992.
Modelo:A
Bastidor: de madera maciza de pino. Los testeros y travesaños
unidos a los largueros por caja y espiga.
Plafones: Dos de tableros de partículas rechapados, de 9 mm de
espesor, embestidos en el bastidor.
Fecha de concesión: 28 de Febrero de 1992.

PUERTAS CARPINTERAS
74
5-43 Uniarte
Modelo: ———-
Bastidor: de tablero de partículas rechapado, canteado en todo
el perímetro con madera maciza a juego con las
caras. Cantos unidos por madera machihembrada.
Testero superior y travesero unidos por dos falsas
espigas e inferior por tres.
unidos a tope al bastidor y sujetos por molduras de
madera maciza a juego con las caras.
Fecha : 26 de Febrero de 1992.
Modelo ———-
con pantógrafo.
de 10, 15 o 20 mm de grosor para hojas de grosores
de 35, 40 o 45 mm respectivamente, unidos a tope al
Fecha: AENOR
Modelo: ———-
falsas espigas.
de 10, 15, o 20 mm de grosor para grosores de puerta
de 35, 40 y 45 mm respectivamente, unidos a tope al
Fecha: AENOR
Alma, bastidor y paramento en una sola pieza de tablero
aglomerado rechapado en distintas
maderas y recercado con madera
maciza a juego con las caras.
Variantes
1) Plafones superpuestos a ambos lados y recercados con molduras de
madera maciza.
2) Molduras superpuestas sobre un plafón único.
Fecha: AENOR
5-45 Basteco 5-47 Sarman, S.A.
Modelo: ———-
Bastidor: de tablero de partículas rechapado, canteado en todo
el perímetro con madera maciza a juego con las
caras y unido por espiga machihembrada. Bastidor de
una pieza sin uniones.
Plafones: Dos de tablero de partículas rechapado de 9,95 mm y
sujetos por molduras de madera maciza.
Fecha: 28 de Junio de 1993.
Modelo: ———-
su perímetro con madera maciza a juego con las caras.
Plafones: Dos de tablero de partículas rechapado de 11 mm de
espesor, encolados a tope y sujetos por molduras de
madera maciza. Testero y travesaño unidos a los
largueros por dos falsas espigas.
5-48 Maderas del Atlántico
Modelo: ———-
Bastidor: Bastidor de tablero aglomerado, revestido por un
tablero contrachapado y canteado a tope con madera
maciza.
Plafones: Dos de tablero de partículas rechapado de 9,3 mm de
madera maciza.
Fecha de concesión: 7 de Octubre de 1996.
T
O

PUERTAS CARPINTERAS
76
5-49 Puertas Dermaco*
falsas espigas.
de 11 mm de grosor (interior)o 16 mm (entrada a piso)
o 22 mm (plafón rebajado), unidos a tope al bastidor y
sujetos por molduras de madera maciza (22 x 32 mm,
22 x 22 mm o 16 x 22 mm)
Fecha: AENOR
Alma, bastidor y paramento en una sola pieza de tablero
aglomerado rechapado en distintas
maderas y recercado con madera
maciza a juego con las caras.
Fecha de concesión: AENOR
Modelo: ———-
Bastidor: de tablero aglomerado rechapado, canteado en
todo su perímetro con madera maciza. La unión se
hace por espiga machihembrada.
Plafones: Dos de tablero aglomerado rechapado de 11,1 mm de
madera maciza. Testero superior y travesaños unidos a
los largueros por dos falsas espigas. Y el testero
inferior por tres.
Fecha: 7 de Octubre de 1996.
con pantógrafo.
de 11 mm de grosor (interior)o 16 mm (entrada a piso)
o 22 mm (plafón rebajado), unidos a tope al bastidor y
sujetos por molduras de madera maciza (22 x 32 mm,
22 x 22 mm o 16 x 22 mm)
Fecha de concesión: AENOR
5-50 Herederos de Manuel Serra, S.L.
Modelo ----------------
Bastidor Tablero de fibras de 35 mm de espesor, rechapado en
chapas de madera de 0,6 mm de espesor. Recercado
de madera maciza de 22 mm de grueso. Cantos
ocultos o resaltados.
Plafones de tablero de fibras de 10 mm de espesor, chapado en
chapas de madera de 0,6 mm de espesor
Fecha de concesión AENOR
5-52 Artema
Modelo: ———-
su perímetro por madera maciza a juego con las caras.
La unión entre testeros y travesaño a los largueros se
realiza mediante encolado a tope. La unión del canto al
bastidor se realiza mediante encolado en cola recta.
Plafones: Dos plafones de tablero de partículas rechapado,
sujetos al bastidor mediante molduras de madera
maciza.
Modelo: ———-
Bastidor: de una pieza de tablero de partículas rechapado,
canteado en todo su perímetro con madera maciza a
juego con las caras. La unión se hace por espiga
machihembrada en cola recta.
Plafones: dos de tablero de partículas rechapado de 11 mm de
espesor, encolados a tope y sujeto por molduras de
madera maciza.

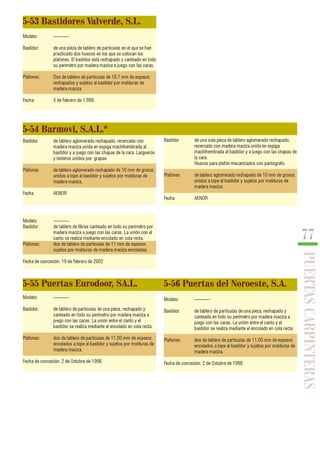

77
PUERTAS CARPINTERAS
5-53 Bastidores Valverde, S.L.
Modelo: ———-
Bastidor: de una pieza de tablero de partículas en el que se han
practicado dos huecos en los que se colocan los
plafones. El bastidor está rechapado y canteado en todo
su perímetro por madera maciza a juego con las caras.
Plafones: Dos de tablero de partículas de 10,7 mm de espesor,
rechapados y sujetos al bastidor por molduras de
madera maciza.
Fecha: 5 de Febrero de 1.999.
5-54 Barmovi, S.A.L.*
Bastidor de una sola pieza de tablero aglomerado rechapado,
recercado con madera maciza unida en espiga
machihembrada al bastidor y a juego con las chapas de
la cara.
Huecos para plafón mecanizados con pantógrafo.
Plafones de tablero aglomerado rechapado de 10 mm de grosor,
madera maciza.
Fecha AENOR
Bastidor de tablero aglomerado rechapado, recercado con
madera maciza unida en espiga machihembrada al
bastidor y a juego con las chapas de la cara. Largueros
y testeros unidos por grapas
Plafones de tablero aglomerado rechapado de 10 mm de grosor,
madera maciza.
Fecha AENOR
Modelo: ———-
Bastidor: de tablero de fibras canteado en todo su perímetro por
madera maciza a juego con las caras. La unión con el
canto se realiza mediante encolado en cola recta.
Plafones: dos de tablero de partículas de 11 mm de espesor,
sujetos por molduras de madera maciza encoladas.
Fecha de concesión: 19 de Febrero de 2002
5-55 Puertas Eurodoor, SA.L. 5-56 Puertas del Noroeste, S.A.
Modelo: ———-
Bastidor: de tablero de partículas de una pieza, rechapado y
canteado en todo su perímetro por madera maciza a
juego con las caras. La unión entre el canto y el
bastidor se realiza mediante el encolado en cola recta.
Plafones: dos de tablero de partículas de 11,00 mm de espesor,
encolados a tope al bastidor y sujetos por molduras de
madera maciza.
Modelo: ———-
Bastidor: de tablero de partículas de una pieza, rechapado y
canteado en todo su perímetro por madera maciza a
juego con las caras. La unión entre el canto y el
bastidor se realiza mediante el encolado en cola recta.
Plafones: dos de tablero de partículas de 11,00 mm de espesor,
encolados a tope al bastidor y sujetos por molduras de
madera maciza.

Puertas AITIM

Más contenido relacionado

La actualidad más candente

Similar a Puertas AITIM

Más de aguino38

Último

Puertas AITIM
