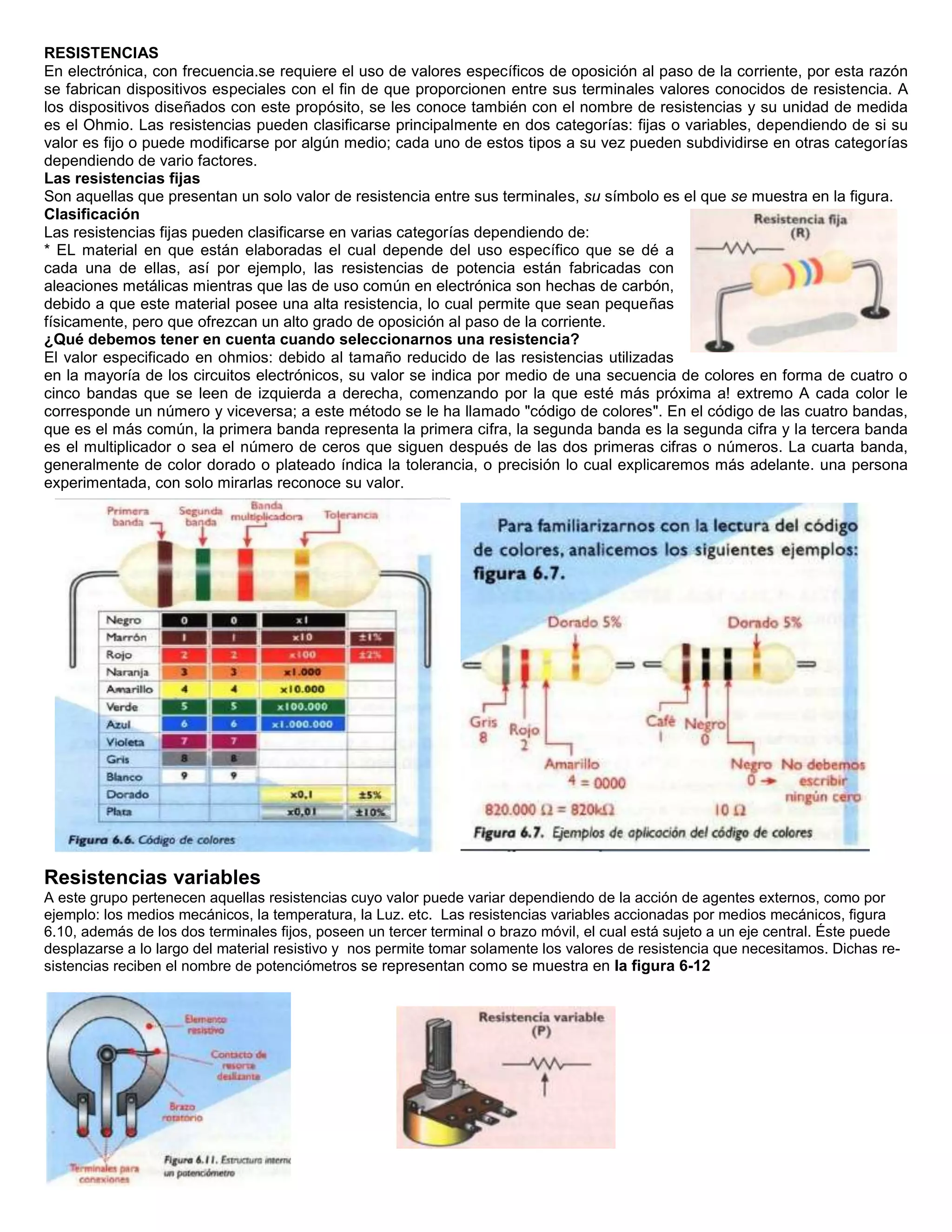

1. RESISTENCIAS<br />En electrónica, con frecuencia.se requiere el uso de valores específicos de oposición al paso de la corriente, por esta razón se fabrican dispositivos especiales con el fin de que proporcionen entre sus terminales valores conocidos de resistencia. A los dispositivos diseñados con este propósito, se les conoce también con el nombre de resistencias y su unidad de medida es el Ohmio. Las resistencias pueden clasificarse principalmente en dos categorías: fijas o variables, dependiendo de si su valor es fijo o puede modificarse por algún medio; cada uno de estos tipos a su vez pueden subdividirse en otras categorías dependiendo de vario factores. <br />Las resistencias fijas<br />Son aquellas que presentan un solo valor de resistencia entre sus terminales, su símbolo es el que se muestra en la figura.<br />527685031115Clasificación<br />Las resistencias fijas pueden clasificarse en varias categorías dependiendo de: <br />* EL material en que están elaboradas el cual depende del uso específico que se dé a cada una de ellas, así por ejemplo, las resistencias de potencia están fabricadas con aleaciones metálicas mientras que las de uso común en electrónica son hechas de carbón, debido a que este material posee una alta resistencia, lo cual permite que sean pequeñas físicamente, pero que ofrezcan un alto grado de oposición al paso de la corriente.<br />¿Qué debemos tener en cuenta cuando seleccionarnos una resistencia?<br />34010601263015El valor especificado en ohmios: debido al tamaño reducido de las resistencias utilizadas en la mayoría de los circuitos electrónicos, su valor se indica por medio de una secuencia de colores en forma de cuatro o cinco bandas que se leen de izquierda a derecha, comenzando por la que esté más próxima a! extremo A cada color le corresponde un número y viceversa; a este método se le ha llamado quot;
código de coloresquot;
. En el código de las cuatro bandas, que es el más común, la primera banda representa la primera cifra, la segunda banda es la segunda cifra y la tercera banda es el multiplicador o sea el número de ceros que siguen después de las dos primeras cifras o números. La cuarta banda, generalmente de color dorado o plateado índica la tolerancia, o precisión lo cual explicaremos más adelante. una persona experimentada, con solo mirarlas reconoce su valor.<br />8953559055<br />Resistencias variables<br />A este grupo pertenecen aquellas resistencias cuyo valor puede variar dependiendo de la acción de agentes externos, como por ejemplo: los medios mecánicos, la temperatura, la Luz. etc. Las resistencias variables accionadas por medios mecánicos, figura 6.10, además de los dos terminales fijos, poseen un tercer terminal o brazo móvil, el cual está sujeto a un eje central. Éste puede desplazarse a lo largo del material resistivo y nos permite tomar solamente los valores de resistencia que necesitamos. Dichas resistencias reciben el nombre de potenciómetros se representan como se muestra en la figura 6-12<br />2876550114935<br />
