1. Tello Vicente
CI.21336265
Esc. 70
Electricidad

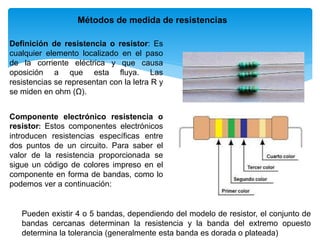

2. Métodos de medida de resistencias
Definición de resistencia o resistor: Es
cualquier elemento localizado en el paso
de la corriente eléctrica y que causa
oposición a que esta fluya. Las
resistencias se representan con la letra R y
se miden en ohm (Ω).
Componente electrónico resistencia o
resistor: Estos componentes electrónicos
introducen resistencias específicas entre
dos puntos de un circuito. Para saber el
valor de la resistencia proporcionada se
sigue un código de colores impreso en el
componente en forma de bandas, como lo
podemos ver a continuación:
Pueden existir 4 o 5 bandas, dependiendo del modelo de resistor, el conjunto de
bandas cercanas determinan la resistencia y la banda del extremo opuesto
determina la tolerancia (generalmente esta banda es dorada o plateada)

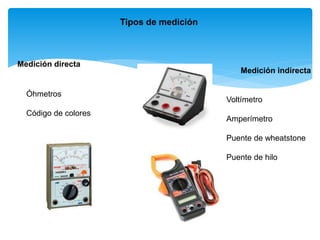

3. Tipos de medición
Medición directa
Medición indirecta
Óhmetros
Código de colores
Voltímetro
Amperímetro
Puente de wheatstone
Puente de hilo

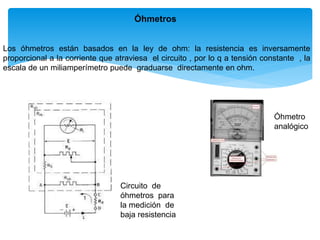

4. Óhmetros
Los óhmetros están basados en la ley de ohm: la resistencia es inversamente
proporcional a la corriente que atraviesa el circuito , por lo q a tensión constante , la
escala de un miliamperímetro puede graduarse directamente en ohm.
Circuito de
óhmetros para
la medición de
baja resistencia
Óhmetro
analógico

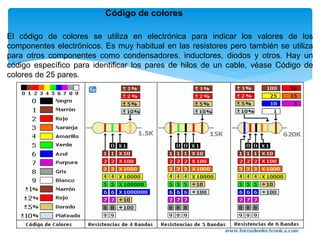

5. El código de colores se utiliza en electrónica para indicar los valores de los
componentes electrónicos. Es muy habitual en las resistores pero también se utiliza
para otros componentes como condensadores, inductores, diodos y otros. Hay un
código específico para identificar los pares de hilos de un cable, véase Código de
colores de 25 pares.
Código de colores

6. Voltímetro
Un voltímetro es un instrumento que
sirve para medir la diferencia de
potencial entre dos puntos de un
circuito eléctrico
Amperímetro
Un amperímetro es un instrumento que se
utiliza para medir la intensidad de corriente
que está circulando por un circuito eléctrico.
Un microamperímetro está calibrado en
millonésimas de amperio y un
miliamperímetro en milésimas de amperio.

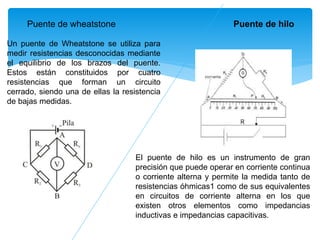

7. Puente de wheatstone
Un puente de Wheatstone se utiliza para
medir resistencias desconocidas mediante
el equilibrio de los brazos del puente.
Estos están constituidos por cuatro
resistencias que forman un circuito
cerrado, siendo una de ellas la resistencia
de bajas medidas.
Puente de hilo
El puente de hilo es un instrumento de gran
precisión que puede operar en corriente continua
o corriente alterna y permite la medida tanto de
resistencias óhmicas1 como de sus equivalentes
en circuitos de corriente alterna en los que
existen otros elementos como impedancias
inductivas e impedancias capacitivas.
