1. Configurar Modem

2. CONFIGURACIÓN VPN. CONFIGURACIÓN WPS
Configurar Seguridad WPA y CONFIGURACIÓN PARA
nombre de red inalámbrica FILTRADO TCP/IP
CONFIGURACIÓN SERVIDOR CONFIGURACIÓN PARA
FTP FILTRADO MAC
CONFIGURACIÓN MODO
CONFIGURACIÓN DMZ
PUENTE

3. Inicio
Configurar Seguridad WPA y nombre
de red inalámbrica
a) Abrimos el navegador de internet
e ingresamos la siguiente
dirección 192.168.1.254

4. Inicio
Configurar Seguridad WPA y nombre
de red inalámbrica
b) Ingresamos los siguientes datos:
• Nombre de usuario: TELMEX (mayúsculas). 3.- Modificar la encriptación y la clave de
• Contraseña: la encontramos en la etiqueta, red.
dice Wep Key. Seguimos los siguientes pasos:
3.1.- Seleccionamos la opción “básico” que
se encuentra en el menú del panel
izquierdo.
3.2.- Seleccionamos la opción que dice “Lan
Inalámbrica”.
3.3.- Donde dice SSID modificamos el
nombre que va a tener la red inalámbrica.
3.4.- Seleccionamos “WPA” en donde dice
tipo de autenticación.
3.5.- Ingresar la Clave de red WiFi (la clave
con la que nos vamos a conectar a
nuestra red inalámbrica)
3.6.- Presionamos guardar

5. Inicio

6. Inicio

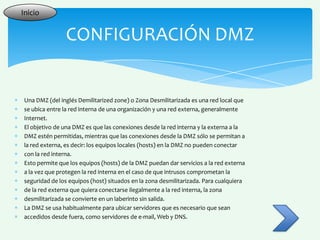

CONFIGURACIÓN DMZ
Una DMZ (del inglés Demilitarized zone) o Zona Desmilitarizada es una red local que
se ubica entre la red interna de una organización y una red externa, generalmente
Internet.
El objetivo de una DMZ es que las conexiones desde la red interna y la externa a la
DMZ estén permitidas, mientras que las conexiones desde la DMZ sólo se permitan a
la red externa, es decir: los equipos locales (hosts) en la DMZ no pueden conectar
con la red interna.
Esto permite que los equipos (hosts) de la DMZ puedan dar servicios a la red externa
a la vez que protegen la red interna en el caso de que intrusos comprometan la
seguridad de los equipos (host) situados en la zona desmilitarizada. Para cualquiera
de la red externa que quiera conectarse ilegalmente a la red interna, la zona
desmilitarizada se convierte en un laberinto sin salida.
La DMZ se usa habitualmente para ubicar servidores que es necesario que sean
accedidos desde fuera, como servidores de e-mail, Web y DNS.

7. Inicio
CONFIGURACIÓN DMZ
1-.Conectar la pc al
modem.
2-.Entrar a la interface de
configuración del
modem.
3.- Interface de
configuración
3.1.- Seleccionamos estado
avanzado, en el panel del
lado izquierdo.
3.2.- seleccionamos
Firewall.
3.3.- Seleccionamos
permitir todas las
aplicaciones

8. Inicio

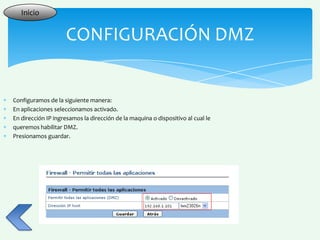

CONFIGURACIÓN DMZ
Configuramos de la siguiente manera:
En aplicaciones seleccionamos activado.
En dirección IP ingresamos la dirección de la maquina o dispositivo al cual le
queremos habilitar DMZ.
Presionamos guardar.

9. Inicio

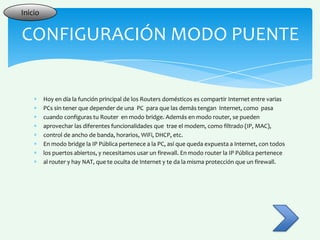

CONFIGURACIÓN MODO PUENTE
Hoy en día la función principal de los Routers domésticos es compartir Internet entre varias
PCs sin tener que depender de una PC para que las demás tengan Internet, como pasa
cuando configuras tu Router en modo bridge. Además en modo router, se pueden
aprovechar las diferentes funcionalidades que trae el modem, como filtrado (IP, MAC),
control de ancho de banda, horarios, WiFi, DHCP, etc.
En modo bridge la IP Pública pertenece a la PC, así que queda expuesta a Internet, con todos
los puertos abiertos, y necesitamos usar un firewall. En modo router la IP Pública pertenece
al router y hay NAT, que te oculta de Internet y te da la misma protección que un firewall.

10. Inicio
CONFIGURACIÓN MODO PUENTE
1.- Conectar la PC al modem vía cable o WiFi.
2.- Entrar a la interface de configuración del modem.
3.- Interface de configuración
3.1.- Seleccionamos estado básico, en el panel del lado izquierdo.
3.2.- seleccionamos Configuración WAN.
3.3.- Cambiamos el modo de Enrutamiento a modo Puente.
3.4.- Seleccionamos guardar

11. Inicio
CONFIGURACIÓN MODO PUENTE

12. Inicio

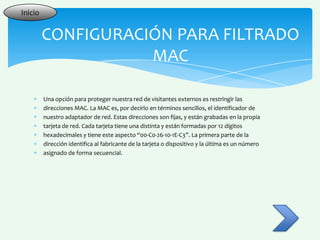

CONFIGURACIÓN PARA FILTRADO
MAC
Una opción para proteger nuestra red de visitantes externos es restringir las
direcciones MAC. La MAC es, por decirlo en términos sencillos, el identificador de
nuestro adaptador de red. Estas direcciones son fijas, y están grabadas en la propia
tarjeta de red. Cada tarjeta tiene una distinta y están formadas por 12 dígitos
hexadecimales y tiene este aspecto “00-C0-26-10-1E-C3”. La primera parte de la
dirección identifica al fabricante de la tarjeta o dispositivo y la última es un número
asignado de forma secuencial.

13. Inicio
CONFIGURACIÓN PARA FILTRADO MAC
1.- Conectar la PC al modem.
2.- Entrar a la interface de configuración
del modem.
3.- Configurar los filtros MAC
3.1 Seleccionamos la opción que dice
avanzadas
3.2 Seleccionamos Filtro
3.3 En Interface seleccionamos LAN
3.4 Seleccionamos MAC en tipo de filtro
3.5 Ingresamos la dirección MAC del
dispositivo que queremos restringir
3.6 Guardamos los cambios

14. Inicio
CONFIGURACIÓN SERVIDOR FTP
FTP (sigla en inglés de File Transfer Protocol - Protocolo de Transferencia de
Archivos) en informática, es un protocolo de red para la transferencia de archivos
entre sistemas conectados a una red TCP (Transmission Control Protocol), basado en
la arquitectura cliente-servidor. Desde un equipo cliente se puede conectar a un
servidor para descargar archivos desde él o para enviarle archivos,
independientemente del sistema operativo utilizado en cada equipo.
El Servicio FTP es ofrecido por la capa de Aplicación del modelo de capas de red
TCP/IP al usuario, utilizando normalmente el puerto de red 20 y el 21. Un problema
básico de FTP es que está pensado para ofrecer la máxima velocidad en la conexión,
pero no la máxima seguridad, ya que todo el intercambio de información, desde el
login y password del usuario en el servidor hasta la transferencia de cualquier
archivo, se realiza en texto plano sin ningún tipo de cifrado, con lo que un posible
atacante puede capturar este tráfico, acceder al servidor, o apropiarse de los
archivos transferidos.

15. Inicio
CONFIGURACIÓN SERVIDOR FTP
1.- Conectar la PC al modem.
2.- Entrar a la interface de
configuración del modem.
3.- Interface de configuración
3.1.- Seleccionamos estado avanzado,
en el panel del lado izquierdo.
3.2.- seleccionamos Firewall.
3.3.- Seleccionamos permitir
aplicación(es) individuales.

16. Inicio
CONFIGURACIÓN SERVIDOR FTP
3.4 En donde dice protocolo
seleccionamos la opción que
dice FTP (es una opción
que ya trae pre configurada el
modem por ser de las mas
comunes).

17. Inicio
CONFIGURACIÓN SERVIDOR FTP
Automáticamente se nos
configura la aplicación
solamente necesitamos
seleccionar
a que dispositivo le
vamos a habilitar el
puerto, en este caso es a
la maquina con la
dirección IP 192.168.1.101.
Presionamos guardar y
se nos genera la tabla de
aplicaciones como se
muestra en la imagen.

18. Inicio
CONFIGURACIÓN WPS
1.- Conectar la PC al modem.
2.- Entrar a la interface de configuración del
modem.
3.- Configurar la función WPS
3.1.- Seleccionamos la opción “básico” que se
encuentra en el menú del panel
izquierdo.
3.2.- Seleccionamos la opción que dice “Lan
Inalámbrica”.
3.3.- Necesitamos cambiar la encriptación a
modo WPA para poder utilizar la
funcionalidad WPS.
3.4.- En donde aparece la opción uso WPS,
presionamos “si” para habilitar la
función.
3.5.- Presionamos el botón que dice “Iniciar
WPS” para activar la función.
3.6.- Presionamos guardar.

19. Inicio

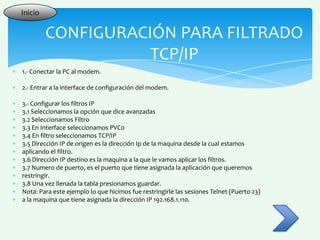

CONFIGURACIÓN PARA FILTRADO
TCP/IP
1.- Conectar la PC al modem.
2.- Entrar a la interface de configuración del modem.
3.- Configurar los filtros IP
3.1 Seleccionamos la opción que dice avanzadas
3.2 Seleccionamos Filtro
3.3 En Interface seleccionamos PVC0
3.4 En filtro seleccionamos TCP/IP
3.5 Dirección IP de origen es la dirección Ip de la maquina desde la cual estamos
aplicando el filtro.
3.6 Dirección IP destino es la maquina a la que le vamos aplicar los filtros.
3.7 Numero de puerto, es el puerto que tiene asignada la aplicación que queremos
restringir.
3.8 Una vez llenada la tabla presionamos guardar.
Nota: Para este ejemplo lo que hicimos fue restringirle las sesiones Telnet (Puerto 23)
a la maquina que tiene asignada la dirección IP 192.168.1.110.

20. Inicio

21. Inicio
CONFIGURACIÓN VPN.
1.- Conectar la PC al modem.
2.- Entrar a la interface de configuración del
modem.
3.- Configurar los puertos que utiliza
nuestra VPN.
Para PPTP hay que abrir el puerto TCP 1723
y abrir también el protocolo con el Id. 47
(GRE). Para L2TP hay que abrir el puerto
TCP 1701; si se va a utilizar además IPSec, se
debe abrir el puerto UDP 500 y los
protocolos de Id. 50 (IPSec ESP) y 51 (IPSec
AH).
3.1 Seleccionamos La opción que dice
“Avanzado”
3.2 Seleccionamos la opción que dice
“Firewall”.
3.3 Seleccionamos la opción que dice
“Permitir aplicación(es) Individuales”.

22. Inicio
Nota: Aquí necesitamos
configurar los puertos y
protocolos dependiendo la
VPN que
necesitamos establecer. En
este caso configuramos
para L2TP con IPSec.
Otra forma de hacerlo sería
habilitar DMZ en nuestras
PC.
