El documento presenta la estrategia del CSIC para implementar una nube privada corporativa, abarcando la evolución de su infraestructura TIC y los objetivos en varios períodos entre 2007 y 2017. Resalta la homogeneización de sistemas, la creación de un entorno virtualizado y la superación de complejidades previas, mejorando así la gestión de recursos en la investigación. La incorporación de OpenNebula como plataforma de IaaS permite una mayor agilidad y eficiencia en la provisión de servicios para los centros de investigación.

1. CON LA CIENCIA EN LAS NUBES
CONSEJO SUPERIOR DE
INVESTIGACIONES CIENTÍFICAS
p r e s e n t e y
futuro de la
Nube Privada
C o r p o r a t i v a
del
SGAI

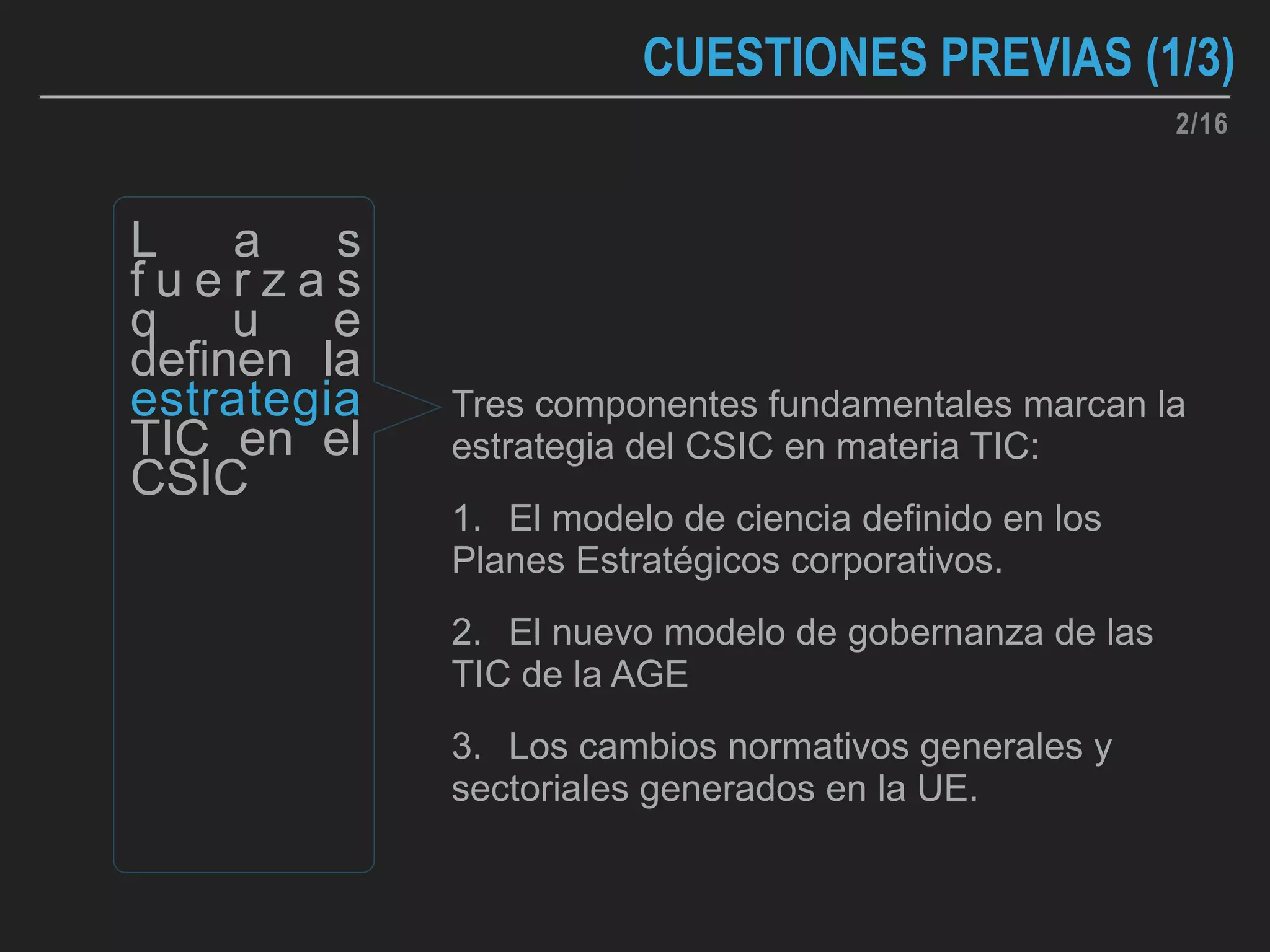

2. 2/16
CUESTIONES PREVIAS (1/3)
Tres componentes fundamentales marcan la
estrategia del CSIC en materia TIC:
1. El modelo de ciencia definido en los
Planes Estratégicos corporativos.
2. El nuevo modelo de gobernanza de las
TIC de la AGE
3. Los cambios normativos generales y
sectoriales generados en la UE.
L a s
f u e r z a s
q u e
definen la
estrategia
TIC en el
CSIC

3. CUESTIONES PREVIAS (2/3)
Un modelo de TIC para los centros e institutos
de investigación del CSIC (Proyecto iTIC
(2007-2013))
1. 1er Objetivo (2007-2008): homogeneización
del parque TIC: Dotación de infraestructura
física homogénea a cada centro modelo
distribuido
2. 2o Objetivo (2009): virtualización de las
infraestructuras de servicio
3. 3er Objetivo (2010-2013): migración a un
modelo centralizado: independencia del mundo
físico en los centros e institutos de
investigación.
L a
resolución
d e l
problema
d e l a
dispersión
d e
sistemas
y
servicios
3/16

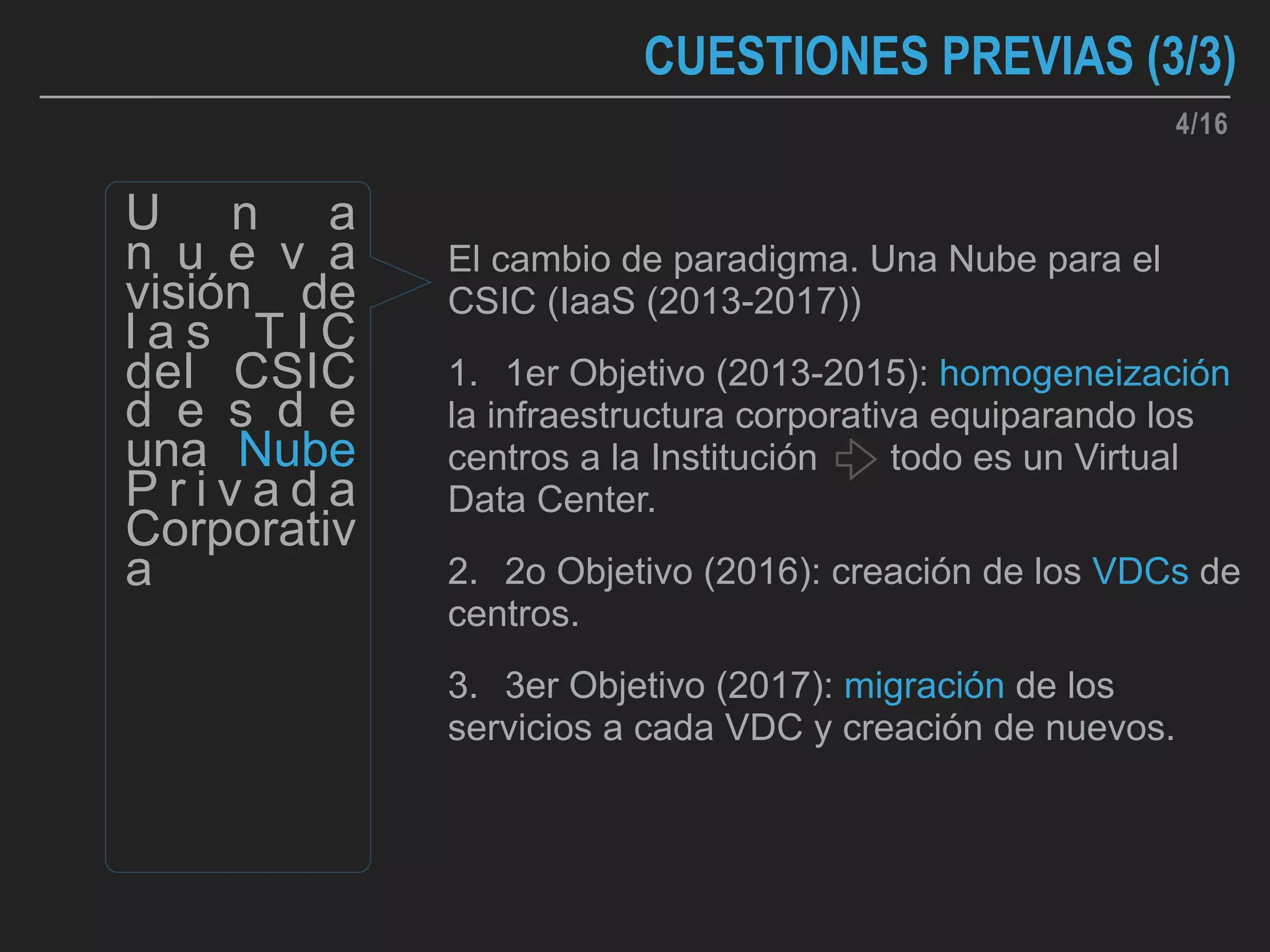

4. CUESTIONES PREVIAS (3/3)
El cambio de paradigma. Una Nube para el
CSIC (IaaS (2013-2017))
1. 1er Objetivo (2013-2015): homogeneización
la infraestructura corporativa equiparando los
centros a la Institución todo es un Virtual
Data Center.
2. 2o Objetivo (2016): creación de los VDCs de
centros.
3. 3er Objetivo (2017): migración de los
servicios a cada VDC y creación de nuevos.
U n a
n u e v a
visión de
l a s T I C
del CSIC
d e s d e
una Nube
P r i v a d a
Corporativ
a
4/16

5. SITUACIÓN PREVIA (1/3)
Situación
inicial y
arquitectu
r a
existente
NAS (NFS)SAN (FC)
FW
CPD Central
5/16

6. SITUACIÓN PREVIA (2/3)
Situación
inicial y
arquitectu
r a
existente
e n
centros
SAN (FC)
Centro
6/16

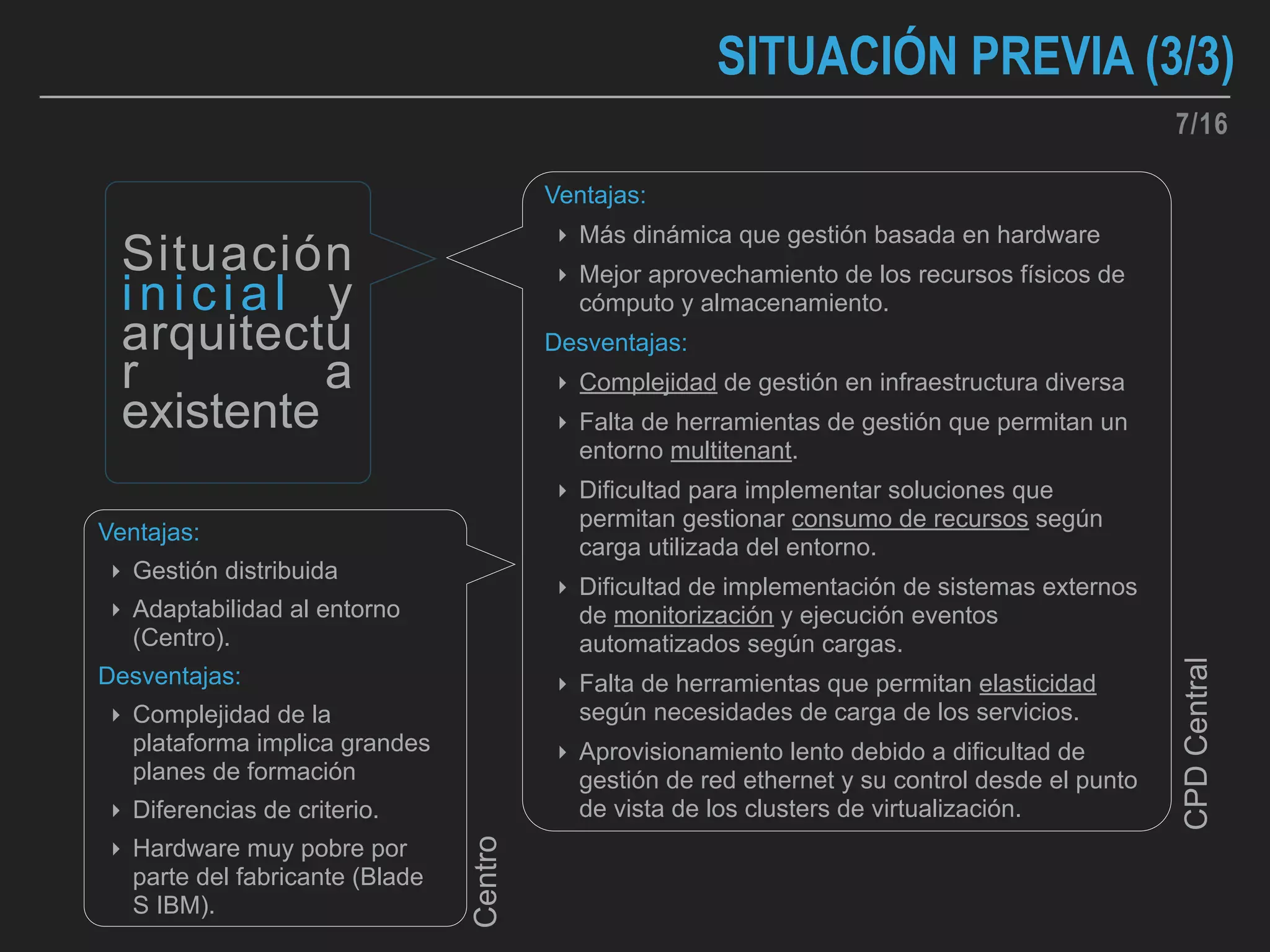

7. SITUACIÓN PREVIA (3/3)
Situación
inicial y
arquitectu
r a
existente
Ventajas:
‣ Más dinámica que gestión basada en hardware
‣ Mejor aprovechamiento de los recursos físicos de
cómputo y almacenamiento.
Desventajas:
‣ Complejidad de gestión en infraestructura diversa
‣ Falta de herramientas de gestión que permitan un
entorno multitenant.
‣ Dificultad para implementar soluciones que
permitan gestionar consumo de recursos según
carga utilizada del entorno.
‣ Dificultad de implementación de sistemas externos
de monitorización y ejecución eventos
automatizados según cargas.
‣ Falta de herramientas que permitan elasticidad
según necesidades de carga de los servicios.
‣ Aprovisionamiento lento debido a dificultad de
gestión de red ethernet y su control desde el punto
de vista de los clusters de virtualización.
Ventajas:
‣ Gestión distribuida
‣ Adaptabilidad al entorno
(Centro).
Desventajas:
‣ Complejidad de la
plataforma implica grandes
planes de formación
‣ Diferencias de criterio.
‣ Hardware muy pobre por
parte del fabricante (Blade
S IBM).
Centro
CPDCentral
7/16

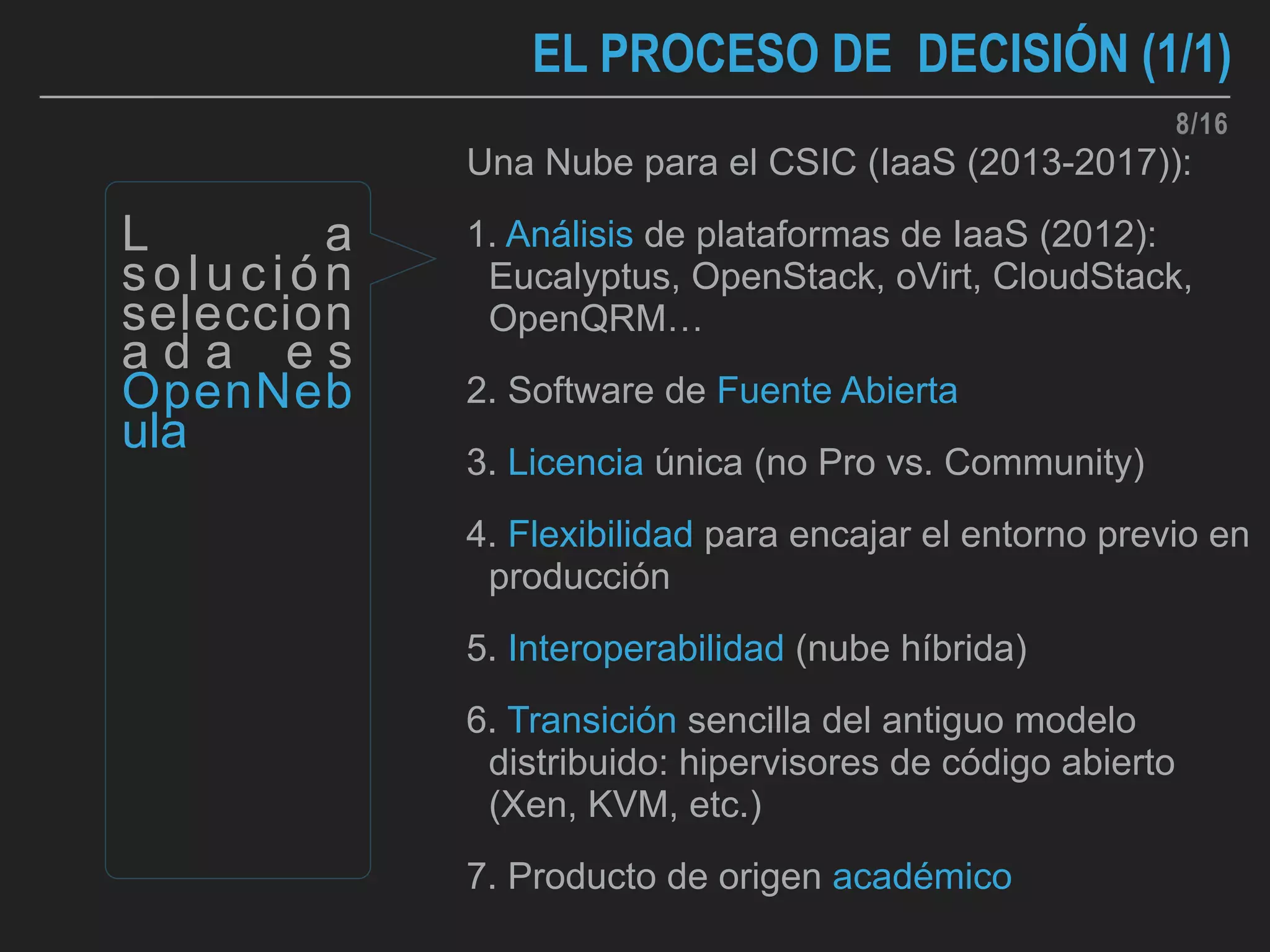

8. EL PROCESO DE DECISIÓN (1/1)
Una Nube para el CSIC (IaaS (2013-2017)):
1. Análisis de plataformas de IaaS (2012):
Eucalyptus, OpenStack, oVirt, CloudStack,
OpenQRM…
2. Software de Fuente Abierta
3. Licencia única (no Pro vs. Community)
4. Flexibilidad para encajar el entorno previo en
producción
5. Interoperabilidad (nube híbrida)
6. Transición sencilla del antiguo modelo
distribuido: hipervisores de código abierto
(Xen, KVM, etc.)
7. Producto de origen académico
L a
solución
seleccion
a d a e s
OpenNeb
ula
8/16

9. La NPC
del CSIC
Implanta
ción de
la IaaS
LA NUBE PRIVADA CORPORATIVA (1/5)
1ª IMPLANTACIÓN
1.Implantación de los controladores (oned, onegate, oneflow,
etc) de OpenNebula sobre un cluster de oVirt (KVM).
2. El HA de los controladores o servicios de OpenNebula es
controlado por el propio oVirt.
3.servicios horizontales comunes a toda la infraestructura.
‣ Monitorización externa
‣ Gestión de la configuración
‣ DNS interno
‣ NTP interno, Etc
4. Controlador oned y la consola de gestión gráfica sunstone se
realiza en la misma máquina
5. Inicialmente implantación simple basada en:
‣ 1 servidor con oned+sunstone
‣ 1 servidor con mysql server
‣ Varios hosts con KVM
‣ Varios hosts con Xen
‣ SO implantación Centos 6 en los controladores OpenNebula
‣ SO Hosts hypervisores sobre Centos 7
9/16

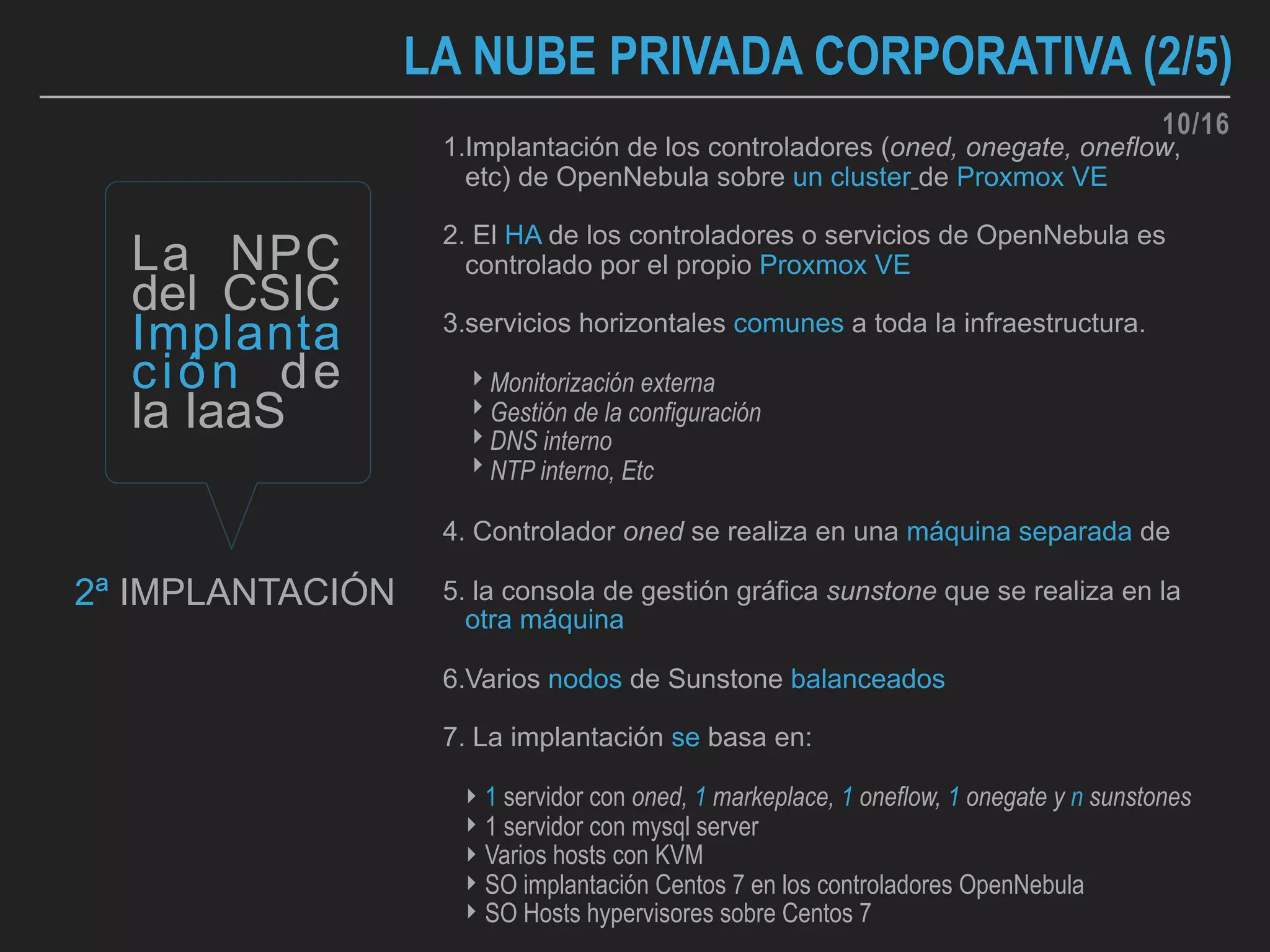

10. 1.Implantación de los controladores (oned, onegate, oneflow,
etc) de OpenNebula sobre un cluster de Proxmox VE
2. El HA de los controladores o servicios de OpenNebula es
controlado por el propio Proxmox VE
3.servicios horizontales comunes a toda la infraestructura.
‣ Monitorización externa
‣ Gestión de la configuración
‣ DNS interno
‣ NTP interno, Etc
4. Controlador oned se realiza en una máquina separada de
5. la consola de gestión gráfica sunstone que se realiza en la
otra máquina
6.Varios nodos de Sunstone balanceados
7. La implantación se basa en:
‣ 1 servidor con oned, 1 markeplace, 1 oneflow, 1 onegate y n sunstones
‣ 1 servidor con mysql server
‣ Varios hosts con KVM
‣ SO implantación Centos 7 en los controladores OpenNebula
‣ SO Hosts hypervisores sobre Centos 7
La NPC
del CSIC
Implanta
ción de
la IaaS
LA NUBE PRIVADA CORPORATIVA (2/5)
2ª IMPLANTACIÓN
10/16

11. La NPC
del CSIC
Implanta
ción de
la IaaS
LA NUBE PRIVADA CORPORATIVA (3/5)
2ª IMPLANTACIÓN
11/16

12. 1. En una primera fase de implantación se realiza con la versión
4.10 de OpenNebula
2. Sunstone para su gestión y operación
3. Se integra con el LDAP Corporativo (autenticación y
autorización), para el uso y gestión de los recursos de la IaaS.
4. Personalización del driver NFS para NetApp, para realizar la
operativa habitual de gestión de imágenes (clonación,
movimiento…)
5. Hooks para su pesonalización (DDNS, HA)
6.Uso de vlanes (802.1x)
7. Clusters y VDCs para la gestión
‣ Cluster de la infraestructura corporativa de aplicativos y
servicios generales (Sistemas de Información, correo, hosting,
etc.)
‣ Cluster de infraestructura para los Centros de Investigación
8.Se realiza una asociación entre entornos y VDCs. Es decir, para
un entorno concreto se genera un VDC con recursos asociados.
La NPC
del CSIC
Implanta
ción de
la IaaS
LA NUBE PRIVADA CORPORATIVA (4/5)
Servicios y
componentes
u s a d o s d e
ONE
12/16

13. ‣ ~ 600 máquinas virtuales
‣ + 100 técnicos dados de alta y
creciendo:
‣Técnicos de Centros de investigación
‣Administradores sistemas SGAI
‣Administradores de comunicaciones/
seguridad SGAI
‣ +900 discos virtuales o imágenes
‣ +60 TB en datastores, y creciendo
‣ +900 redes (incluyen reservas)
‣ +6000 IPs usadas
Las
cifras de
l a N u b e
P r i v a d a
Corporativ
a d e l
CSIC
LA NUBE PRIVADA CORPORATIVA (5/5)
13/16

14. ‣ En proceso de migración a 5.2.1
‣ Incorporación de hosts con Dockers, (entorno de
Integración continua donde desplegar contenedores en
lugar de máquinas virtuales típicas)
‣ Incorporación de nuevos modelos de servicio (tales
como BDaaS)
‣ Servicios de computación (HTCaaS, HPCaaS) en el
nuevo CPD Central del CSIC
‣ SCIaaS
L a
evolución
de la NPC
del CSIC
LA EVOLUCIÓN Y EL FUTURO (1/2)
14/16

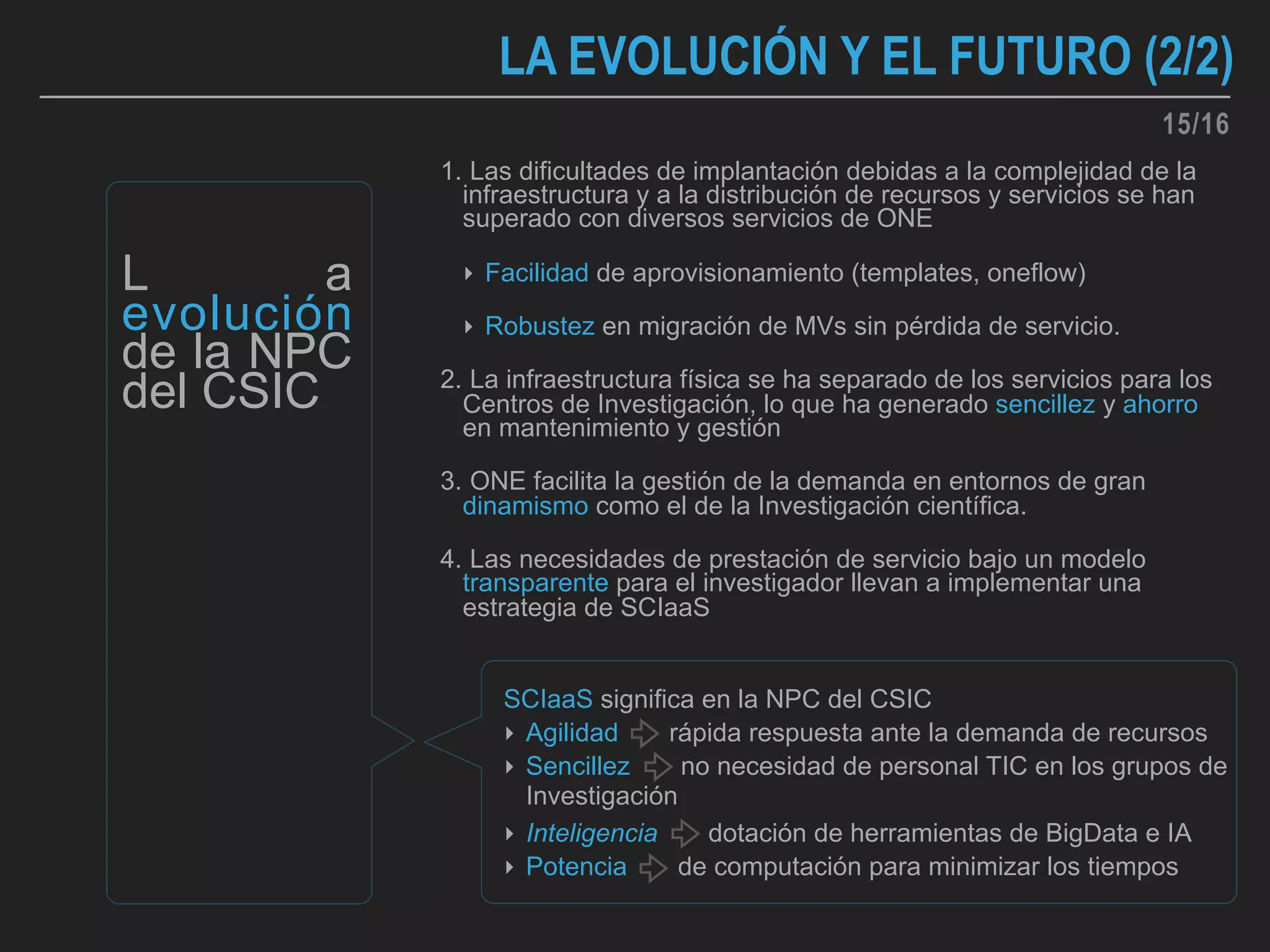

15. 1. Las dificultades de implantación debidas a la complejidad de la
infraestructura y a la distribución de recursos y servicios se han
superado con diversos servicios de ONE
‣ Facilidad de aprovisionamiento (templates, oneflow)
‣ Robustez en migración de MVs sin pérdida de servicio.
2. La infraestructura física se ha separado de los servicios para los
Centros de Investigación, lo que ha generado sencillez y ahorro
en mantenimiento y gestión
3. ONE facilita la gestión de la demanda en entornos de gran
dinamismo como el de la Investigación científica.
4. Las necesidades de prestación de servicio bajo un modelo
transparente para el investigador llevan a implementar una
estrategia de SCIaaS
LA EVOLUCIÓN Y EL FUTURO (2/2)
L a
evolución
de la NPC
del CSIC
SCIaaS significa en la NPC del CSIC
‣ Agilidad rápida respuesta ante la demanda de recursos
‣ Sencillez no necesidad de personal TIC en los grupos de
Investigación
‣ Inteligencia dotación de herramientas de BigData e IA
‣ Potencia de computación para minimizar los tiempos
15/16

16. SGAIJacintoVerayAngelL.Rodríguez
CSIC2017
c o n s e j o
superior
d e
investigac
i o n e s
científicas
