Cubiertas y sus tipologías
El documento presenta diversas cubiertas arquitectónicas, destacando su ubicación, arquitectos y sistemas estructurales utilizados, abarcando ejemplos como el Louvre Abu Dhabi y el Sony Center. Se clasifican las cubiertas en forma activa, vector activa, sección activa, superficie activa, altura activa y híbridos, cada una con sus características específicas. Concluye que las cubiertas desempeñan un rol fundamental en el resguardo de los edificios contra factores climáticos y en el confort acústico y térmico.
Cubiertas y sus tipologías
- 1. CUBIERTAS Universidad Nacional Autónomade México | Facultad de Arquitectura | Taller Domingo García Ramos | Área de Construcción | Arq. Jorge Kerber Arq. Karina Prado Por: Aparicio Diana Paul Roberto

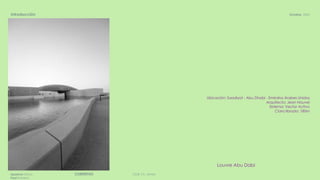

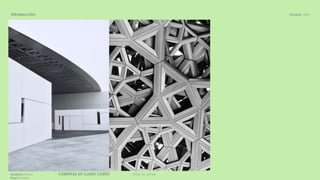

- 2. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Introducción Louvre Abu Dabi Ubicación: Saadiyat - Abu Dhabi - Emiratos Árabes Unidos Arquitecto: Jean Nouvel Sistema: Vector Activo Claro librado: 180m
- 4. DGR, FA, UNAMCUBIERTASDE CLARO CORTOAparicio Diana Paul Roberto Octubre, 2020Introducción

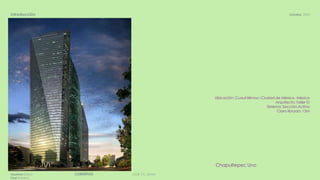

- 5. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Introducción Chapultepec Uno Ubicación: Cuauhtémoc–Ciudad de México- México Arquitecto: Taller G Sistema: Sección Activa Claro librado: 13m

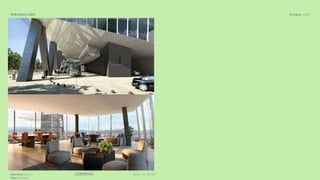

- 7. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Introducción

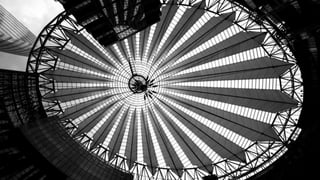

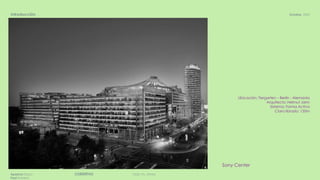

- 8. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Introducción Sony Center Ubicación: Tiergarten – Berlín - Alemania Arquitecto: Helmut Jahn Sistema: Forma Activa Claro librado: 150m
- 10. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Introducción

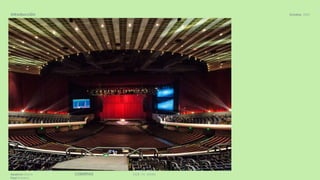

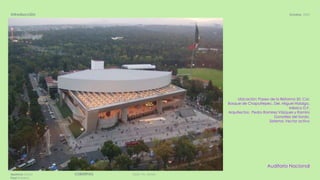

- 11. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Introducción Ubicación: Paseo de la Reforma 50, Col. Bosque de Chapultepec, Del. Miguel Hidalgo, México D.F. Arquitectos: Pedro Ramirez Vázques y Ramiro González del Sordo. Sistema: Vector activo Auditorio Nacional
- 12. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Introducción

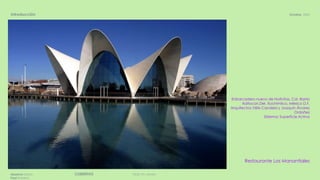

- 13. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Introducción Enbarcadero nuevo de Nativitas, Col. Barrio Xaltocan,Del. Xochimilco, México D.F. Arquitectos: Félix Candela y Joaquín Álvarez Ordoñez Sistema: Superficie Activa Restaurante Los Manantiales

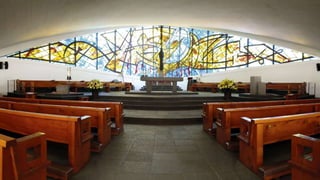

- 15. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Introducción Ubicación: Av. Universidad 1700, Del. Coyoacán, México D.F. Arquitectos: Enrique de la Mora y Fernando López Carmona Sistema: Superficie Activa Iglesia de Nuestra Señora de la Soledad (El Altillo)

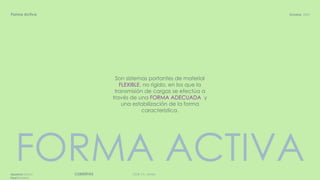

- 17. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Forma Activa Son sistemas portantes de material FLEXIBLE, no rígido, en los que la transmisión de cargas se efectúa a través de una FORMA ADECUADA y una estabilización de la forma característica. FORMA ACTIVA

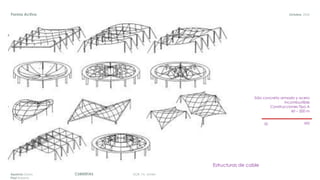

- 18. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Forma Activa Sólo concreto armado y acero Incombustible Construcciones Tipo A 60 – 200 m 50 500 Estructuras de cable
- 19. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Forma Activa Estructuras de forma de tienda Textil, plástico, madera, acero Combustible Construcciones Tipo B 10 – 80 m 10 150

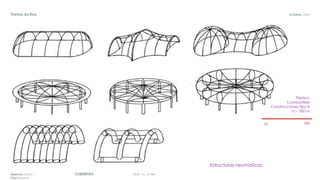

- 20. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Forma Activa Estructuras neumáticas Plástico Combustible Construcciones Tipo B 10 – 300 m 20 300

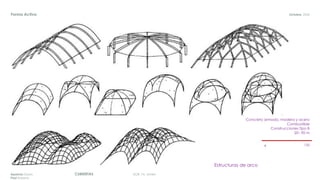

- 21. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Forma Activa Estructuras de arco Concreto armado, madera y acero Combustible Construcciones Tipo B 20– 90 m 4 150

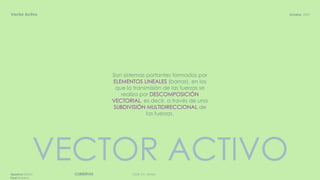

- 22. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Vector Activo Son sistemas portantes formados por ELEMENTOS LINEALES (barras), en los que la transmisión de las fuerzas se realiza por DESCOMPOSICIÓN VECTORIAL, es decir, a través de una SUBDIVISIÓN MULTIDIRECCIONAL de las fuerzas. VECTOR ACTIVO

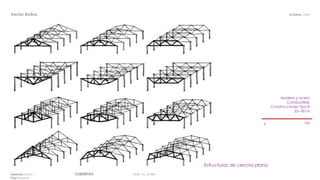

- 23. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Vector Activo Estructuras de cercha plana Madera y acero Combustible Construcciones Tipo B 20– 80 m 6 100
- 24. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Vector Activo Estructuras de cercha plana combinada Madera y acero Combustible Construcciones Tipo B 20– 80 m 8 120

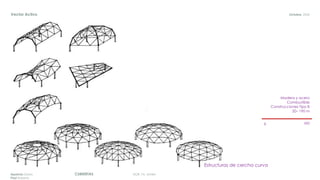

- 25. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Vector Activo Estructuras de cercha curva Madera y acero Combustible Construcciones Tipo B 20– 190 m 8 500
- 26. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Vector Activo Estructuras espaciales Madera y acero Combustible Construcciones Tipo B 15 – 120 m 6 150
- 27. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Sección Activa Son sistemas portantes de materiales rígidos y sólidos, en los cuales la transmisión de la carga se efectúa por MOVILIZACIÓN de fuerzas SECCIONALES. SECCIÓN ACTIVA

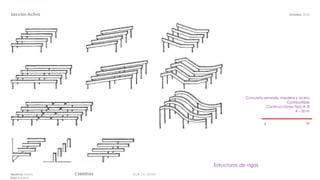

- 28. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Sección Activa Estructuras de vigas Concreto armado, madera y acero Combustible Construcciones Tipo A, B 4 – 20 m 4 35
- 29. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Sección Activa Estructuras de pórticos o marcos Concreto armado, madera y acero Combustible Construcciones Tipo B 10 – 50 m 7 90
- 30. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Sección Activa Estructuras reticulares de vigas Concreto armado, madera y acero Combustible Construcciones Tipo A, B 5 – 20 m 5 35

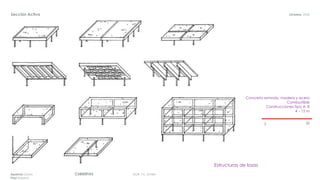

- 31. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Sección Activa Estructuras de losas Concreto armado, madera y acero Combustible Construcciones Tipo A, B 4 – 15 m 3 20

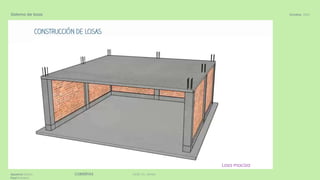

- 32. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Sistema de losas Losa maciza
- 33. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Sistema de losas Vigueta y bovedilla

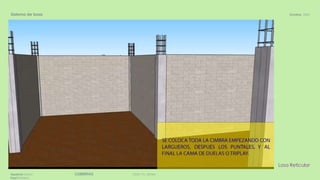

- 34. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Sistema de losas Losa Reticular
- 35. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Sistema de losas Alveolar

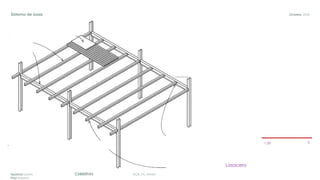

- 36. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Sistema de losas Losacero 1.20 5

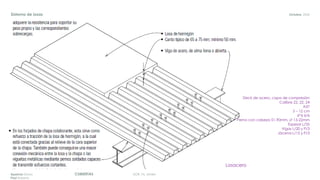

- 37. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Sistema de losas Losacero Deck de acero, capa de compresión Calibre 22, 22, 24 A37 5 – 12 cm 6*6 6/6 Perno con cabeza 51-90mm, 13-22mm Espesor L/35 Vigas L/20 y P/3 Jácena L/15 y P/3

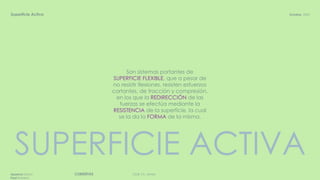

- 38. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Superficie Activa Son sistemas portantes de SUPERFICIE FLEXIBLE, que a pesar de no resistir flexiones, resisten esfuerzos cortantes, de tracción y compresión, en los que la REDIRECCIÓN de las fuerzas se efectúa mediante la RESISTENCIA de la superficie, la cual se la da la FORMA de la misma. SUPERFICIE ACTIVA

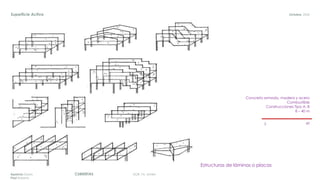

- 39. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Superficie Activa Estructuras de láminas o placas Concreto armado, madera y acero Combustible Construcciones Tipo A, B 8 – 40 m 3 60

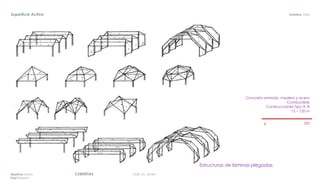

- 40. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Superficie Activa Estructuras de láminas plegadas Concreto armado, madera y acero Combustible Construcciones Tipo A, B 15 – 120 m 8 200
- 41. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Superficie Activa Estructuras de cascaron o membrana Concreto armado, madera y acero Combustible Construcciones Tipo A, B 20 – 80 m 10 200

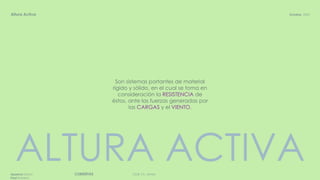

- 42. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Altura Activa Son sistemas portantes de material rígido y sólido, en el cual se toma en consideración la RESISTENCIA de éstos, ante las fuerzas generadas por las CARGAS y el VIENTO. ALTURA ACTIVA

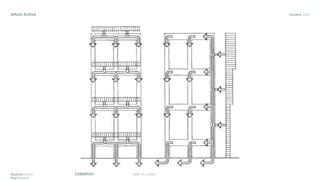

- 43. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Altura Activa

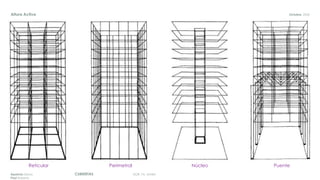

- 44. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Altura Activa Reticular Perimetral Núcleo Puente

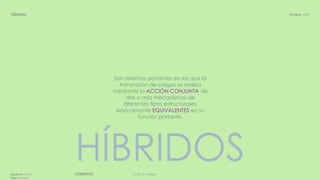

- 45. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Híbridos Son sistemas portantes en los que la transmisión de cargas se realiza mediante la ACCIÓN CONJUNTA de dos o más mecanismos de diferentes tipos estructurales, básicamente EQUIVALENTES en su función portante. HÍBRIDOS

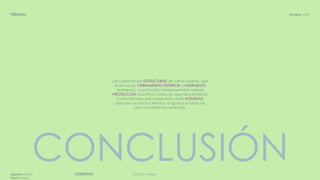

- 46. DGR, FA, UNAMCUBIERTASAparicioDiana Paul Roberto Octubre, 2020Híbridos Las cubiertas son ESTRUCTURAS de cierre superior, que sirven como CERRAMIENTO EXTERIOR o INTERMEDIO (entrepiso), cuya función fundamental es ofrecer PROTECCIÓN al edificio contra los agentes climáticos y otros factores, para resguardo, darle INTIMIDAD, aislación acústica y térmica, al igual que todos los otros cerramientos verticales. CONCLUSIÓN
- 47. Semestre 4 |2021-1 Octubre 12, 2020
