El documento describe los 8 pasos para desarrollar un cono: 1) construir una circunferencia con el radio dado, 2) calcular la dimensión de la arista usando una fórmula, 3) ubicar la arista verticalmente en la circunferencia, 4) trazar una semicircunferencia, 5) trazar una línea a un punto de la semicircunferencia, 6) calcular el ángulo θ usando otra fórmula, 7) medir el ángulo θ, y 8) completar el cono trazando una línea desde el centro al punto del

1. E.S.P.O.CH.Facultad de Informática y ElectrónicaEscuela de Diseño GráficoCarlos Martínez15052º “B”Desarrollo de un Cono

2. Pasos para el Desarrollo de un Cono:1.- Construir una circunferencia con el radio requerido.2.- Procedemos a calcular la dimensión de la arista (g) previamente aplicando la fórmula.g a gráfica:Rmatemática: 3.- Ubicamos la arista g alineándola verticalmente con la circunferencia obteniendo los puntos A B.4.- Con radio A B hacemos centro en A y trazamos una semicircunferencia.5.- Trazamos una recta a cualquier punto de la semicircunferencia P1.6.- Procedemos a calcula θ con la siguiente fórmula: θ = 360 x R /g

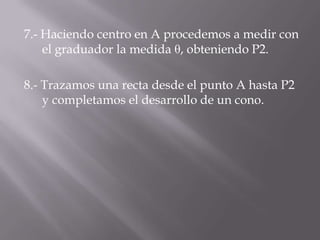

3. 7.- Haciendo centro en A procedemos a medir con el graduador la medida θ, obteniendo P2.8.- Trazamos una recta desde el punto A hasta P2 y completamos el desarrollo de un cono.

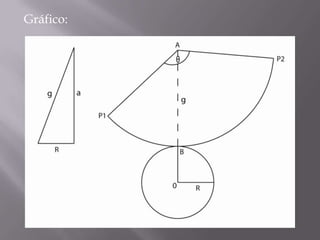

4. Gráfico:
