El documento describe cómo desarrollar un cono circular recto dividiendo su base circular en doce elementos igualmente espaciados y trazando arcos para conectarlos, de modo que la longitud de cada elemento sea igual a la altura inclinada del cono. Se comienza trazando un arco de longitud indefinida usando la altura inclinada como radio, y luego se trazan arcos adicionales con centro en cada elemento para ubicarlos a lo largo del arco principal.

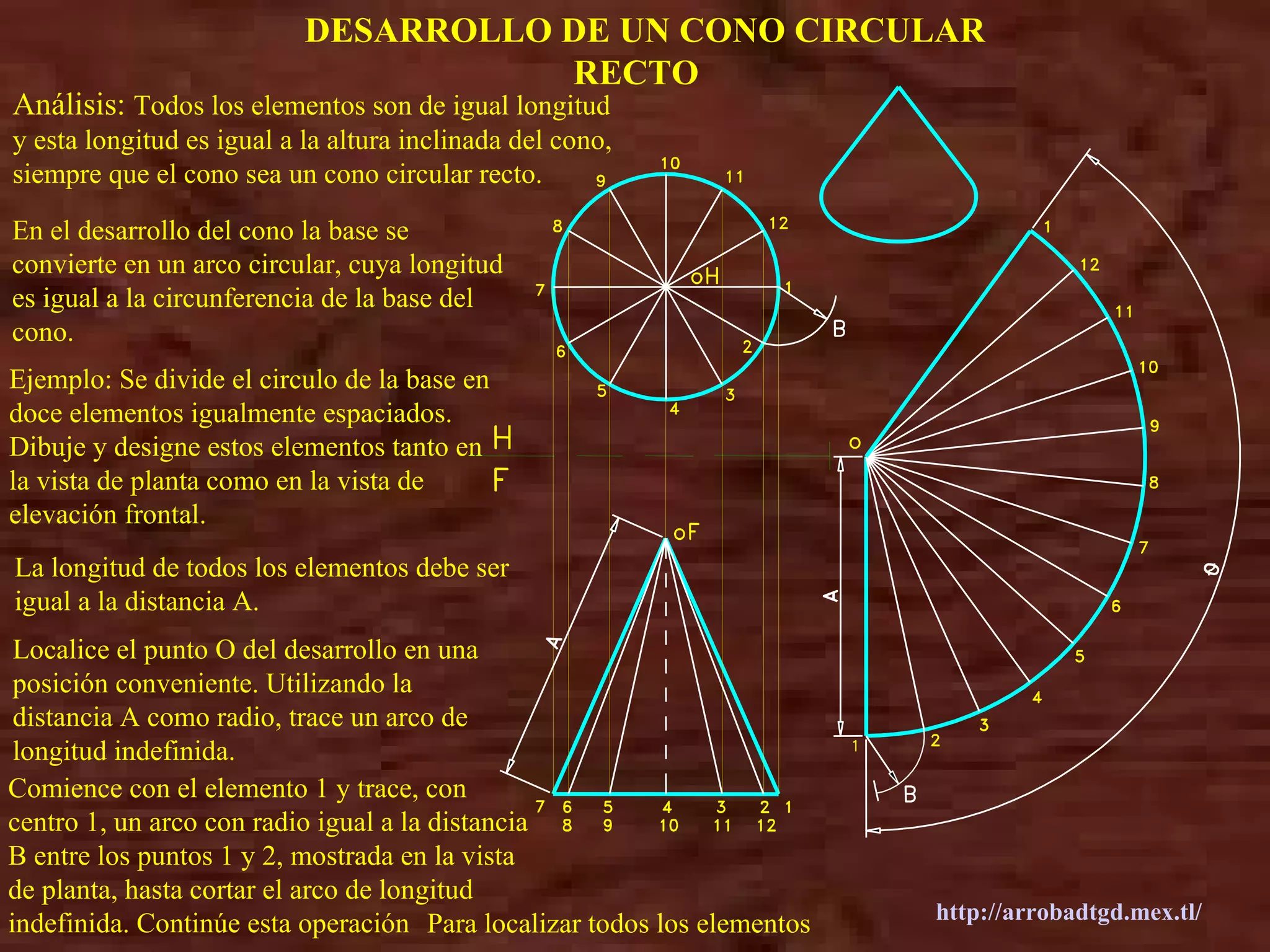

1. http://arrobadtgd.mex.tl/ Ejemplo: Se divide el circulo de la base en doce elementos igualmente espaciados. Dibuje y designe estos elementos tanto en la vista de planta como en la vista de elevación frontal. DESARROLLO DE UN CONO CIRCULAR RECTO Análisis: Todos los elementos son de igual longitud y esta longitud es igual a la altura inclinada del cono, siempre que el cono sea un cono circular recto. En el desarrollo del cono la base se convierte en un arco circular, cuya longitud es igual a la circunferencia de la base del cono. La longitud de todos los elementos debe ser igual a la distancia A. Localice el punto O del desarrollo en una posición conveniente. Utilizando la distancia A como radio, trace un arco de longitud indefinida. Comience con el elemento 1 y trace, con centro 1, un arco con radio igual a la distancia B entre los puntos 1 y 2, mostrada en la vista de planta, hasta cortar el arco de longitud indefinida. Continúe esta operación Para localizar todos los elementos
