Este documento proporciona una lista de materiales necesarios para el dibujo técnico, incluyendo una mesa, regla, escuadra, escalímetro, compás, lápices para dibujo, plantillas, borrador y sacapuntas. También explica que el dibujo geométrico representa objetos en el espacio a través de vistas planas en secuencia, y que la proyección ortogonal permite dibujar un objeto desde diferentes ángulos, incluyendo las vistas frontal, superior, derecha, izquierda, inferior y posterior.

1. Institución paraíso de huachipa
“1224”
AUTORES: Gabriel Pérez
and Sheila Soto

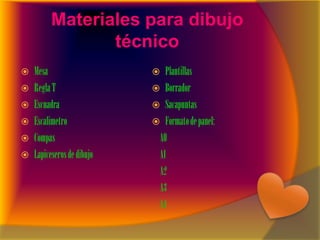

2. Materiales para dibujo
técnico
 Mesa
 ReglaT
 Escuadra
 Escalimetro
 Compas
 Lapiceserosdedibujo
 Plantillas
 Borrador
 Sacapuntas
 Formatodepanel:
A0
A1
A2
A3
A4

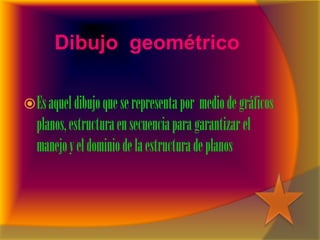

3. Dibujo geométrico
Esaqueldibujoqueserepresentapor mediodegráficos
planos,estructuraensecuenciaparagarantizar el
manejoyeldominiodelaestructuradeplanos

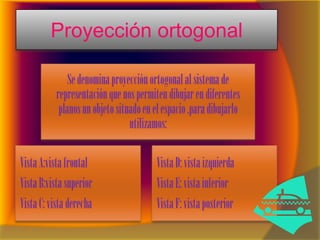

4. Sedenominaproyecciónortogonalalsistemade
representaciónquenospermitendibujarendiferentes
planosunobjetosituadoenelespacio.paradibujarlo
utilizamos:
VistaA:vistafrontal
VistaB:vistasuperior
VistaC:vistaderecha
VistaD:vistaizquierda
VistaE:vistainferior
VistaF:vistaposterior
Proyección ortogonal
