Diseño de sotfware .pptx
- 1. UNIVERSIDAD FERMIN TORO VICE-RECTORADO ACADÉMICO FACULTAD / DECANATO DE INVESTIGACION Y POSTGRADO ESCUELA / MAESTRIA/ ESPECIALIZACION/DOCTORADO Autora. Ivismar M. Colmenarez B C.I. 29.778.119 Pof. Edecio Freitez SAIA B Cabudare, 26 de Otubre 2023 Informe digital “El Diseño Orientado al Flujo de Datos”
- 2. INTRODUCCIÓN •El diseño orientado al flujo de datos es una metodología utilizada en la ingeniería de software para organizar y estructurar el flujo de información en un sistema. Consiste en identificar las entradas de datos, procesarlos y generar salidas de información de manera efectiva y eficiente. Esta metodología simplifica el diseño de sistemas al enfocarse en el flujo de datos y cómo se transforma a lo largo del proceso. Es útil para mejorar la reutilización del código, la modularidad y la legibilidad del sistema. En resumen, el diseño orientado al flujo de datos ayuda a crear sistemas más claros y manejables al centrarse en cómo se mueve y manipula la información dentro del sistema.
- 3. EL DISEÑO ORIENTADO AL FLUJO DE DATOS • El diseño orientado al flujo de datos es una técnica utilizada en la programación para crear programas eficientes. Se basa en el concepto de que un programa esencialmente toma una entrada, procesa los datos y produce una salida. Por lo tanto, el diseño se centra en cómo se mueven los datos a través del programa.
- 4. IMPORTANCIA • Un aspecto importante en el diseño orientado al flujo de datos es la identificación de los procesos principales y la forma en que interactúan con los datos. Estos procesos deben ser identificados y organizados de manera lógica para aprovechar al máximo el flujo de datos. • Otro aspecto importante es la identificación de los almacenes de datos, que son los lugares donde se almacenan y retienen datos importantes. Estos pueden ser bases de datos o simplemente variables en el programa.
- 5. Los tipos de diseño orientado al flujo de datos 1. Modelo de flujo de datos: se utiliza para representar el flujo de información en un sistema. Consiste en un conjunto de entidades externas al sistema, procesos y almacenes de datos, que se relacionan entre sí mediante flujos de datos. 2. Diagramas de flujo de datos: son herramientas visuales que describen el flujo de datos dentro de un sistema. Consiste en un diagrama que muestra los procesos, los almacenes de datos y las entidades externas que interactúan con el sistema. 3. Análisis estructurado: es una técnica de análisis de sistemas que se enfoca en el flujo de datos y la estructura del sistema. Consiste en identificar las funciones del sistema y las relaciones entre ellas a través de diagramas de flujo de datos y diccionarios de datos. 4. Lenguaje de modelado unificado (UML): es una técnica de modelado de software que utiliza diagramas para describir el comportamiento, la estructura y la interacción de sistemas de software. El modelo de flujo de datos de UML se utiliza para representar el flujo de datos dentro del sistema.

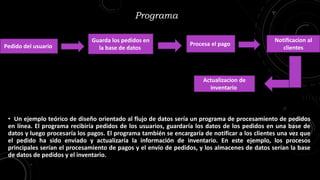

- 6. • Un ejemplo teórico de diseño orientado al flujo de datos sería un programa de procesamiento de pedidos en línea. El programa recibiría pedidos de los usuarios, guardaría los datos de los pedidos en una base de datos y luego procesaría los pagos. El programa también se encargaría de notificar a los clientes una vez que el pedido ha sido enviado y actualizaría la información de inventario. En este ejemplo, los procesos principales serían el procesamiento de pagos y el envío de pedidos, y los almacenes de datos serían la base de datos de pedidos y el inventario. Pedido del usuario Guarda los pedidos en la base de datos Procesa el pago Notificacion al clientes Actualizacion de inventario Programa
- 7. 2DA OPCION Supongamos que queremos desarrollar una aplicación que permita a los usuarios realizar pedidos en línea en una tienda de ropa. Para ello, podemos utilizar el diseño orientado al flujo de datos. Primero, identificamos las entidades involucradas en el proceso: - Usuario: es quien realiza el pedido - Tienda: es donde se realizan los pedidos - Productos: son los artículos que se pueden comprar. Luego, definimos los procesos que se llevan a cabo en la aplicación, y los representamos gráficamente con diagramas de flujo de datos: - Proceso 1: Registrarse en la aplicación - Flujo de datos: el usuario ingresa sus datos personales y de contacto, y estos datos se almacenan en la base de datos de la aplicación. - Proceso 2: Navegar por los productos - Flujo de datos: el usuario selecciona una categoría de productos y se muestran los productos disponibles en esa categoría. - Proceso 3: Seleccionar productos y agregar al carrito - Flujo de datos: el usuario selecciona los productos que desea comprar y se almacenan en su carrito de compra. - Proceso 4: Realizar el pedido - Flujo de datos: el usuario ingresa sus datos de envío y pago, y se genera una orden de compra que se envía a la tienda. - Proceso 5: Confirmar la compra - Flujo de datos: la tienda recibe la orden de compra, confirma el pedido y lo prepara para envío. - Proceso 6: Enviar los productos - Flujo de datos: la tienda prepara los productos y los envía al usuario. Finalmente, desarrollamos la aplicación siguiendo el diseño orientado al flujo de datos, donde cada proceso es una etapa del flujo de información que se va procesando para llegar a la meta.
- 8. CONCLUSIÓN •En conclusión, el diseño orientado al flujo de datos es una estrategia efectiva para organizar y gestionar la transferencia de información en un sistema. Al enfocarse en la secuencia lógica de los datos y las acciones que ocurren en cada etapa, se logra una mayor eficiencia y claridad en el flujo de información. Esto facilita la identificación de problemas y la implementación de mejoras en el sistema. En resumen, el diseño orientado al flujo de datos es una metodología valiosa para optimizar los procesos de comunicación y facilitar la toma de decisiones.
