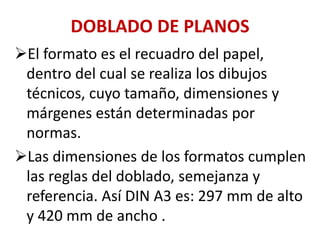

2. DOBLADO DE PLANOS
➢El formato es el recuadro del papel,
dentro del cual se realiza los dibujos
técnicos, cuyo tamaño, dimensiones y
márgenes están determinadas por
normas.
➢Las dimensiones de los formatos cumplen
las reglas del doblado, semejanza y
referencia. Así DIN A3 es: 297 mm de alto
y 420 mm de ancho .

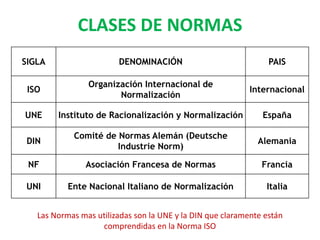

3. CLASES DE NORMAS
SIGLA DENOMINACIÓN PAIS
ISO
Organización Internacional de
Normalización
Internacional
UNE Instituto de Racionalización y Normalización España
DIN
Comité de Normas Alemán (Deutsche
Industrie Norm)
Alemania
NF Asociación Francesa de Normas Francia
UNI Ente Nacional Italiano de Normalización Italia
Las Normas mas utilizadas son la UNE y la DIN que claramente están
comprendidas en la Norma ISO

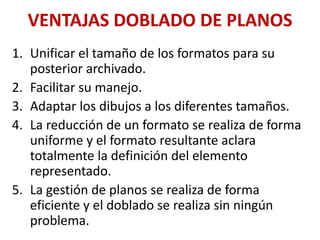

4. VENTAJAS DOBLADO DE PLANOS
1. Unificar el tamaño de los formatos para su
posterior archivado.
2. Facilitar su manejo.
3. Adaptar los dibujos a los diferentes tamaños.
4. La reducción de un formato se realiza de forma
uniforme y el formato resultante aclara
totalmente la definición del elemento
representado.
5. La gestión de planos se realiza de forma
eficiente y el doblado se realiza sin ningún
problema.

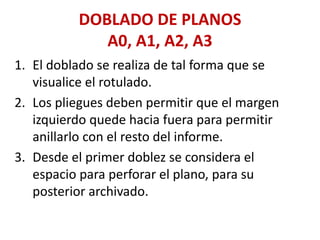

5. DOBLADO DE PLANOS
A0, A1, A2, A3
1. El doblado se realiza de tal forma que se
visualice el rotulado.
2. Los pliegues deben permitir que el margen
izquierdo quede hacia fuera para permitir
anillarlo con el resto del informe.
3. Desde el primer doblez se considera el
espacio para perforar el plano, para su
posterior archivado.

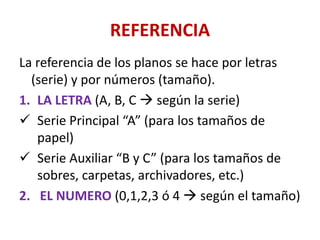

6. REFERENCIA
La referencia de los planos se hace por letras
(serie) y por números (tamaño).
1. LA LETRA (A, B, C → según la serie)
✓ Serie Principal “A” (para los tamaños de
papel)
✓ Serie Auxiliar “B y C” (para los tamaños de
sobres, carpetas, archivadores, etc.)
2. EL NUMERO (0,1,2,3 ó 4 → según el tamaño)

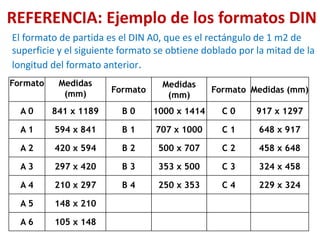

7. REFERENCIA: Ejemplo de los formatos DIN
Formato Medidas
(mm) Formato
Medidas
(mm)
Formato Medidas (mm)
A 0 841 x 1189 B 0 1000 x 1414 C 0 917 x 1297
A 1 594 x 841 B 1 707 x 1000 C 1 648 x 917
A 2 420 x 594 B 2 500 x 707 C 2 458 x 648
A 3 297 x 420 B 3 353 x 500 C 3 324 x 458
A 4 210 x 297 B 4 250 x 353 C 4 229 x 324
A 5 148 x 210
A 6 105 x 148

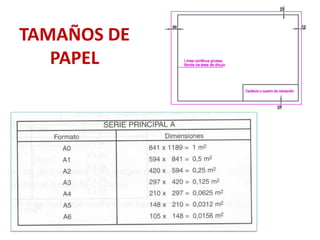

El formato de partida es el DIN A0, que es el rectángulo de 1 m2 de
superficie y el siguiente formato se obtiene doblado por la mitad de la
longitud del formato anterior.

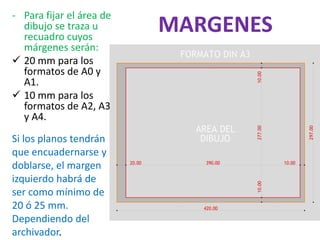

10. MARGENES
- Para fijar el área de
dibujo se traza u
recuadro cuyos
márgenes serán:
✓ 20 mm para los
formatos de A0 y
A1.
✓ 10 mm para los
formatos de A2, A3
y A4.
Si los planos tendrán
que encuadernarse y
doblarse, el margen
izquierdo habrá de
ser como mínimo de
20 ó 25 mm.
Dependiendo del
archivador.
11. CAJETIN
- Para identificar los planos es
necesario poner el cajetín o cuadro
de rotulación, donde se escribe los
datos de información del dibujo.
- El rotulado se sitúa en la parte
inferior derecha.
-Las dimensiones
son:
-Los elementos
para la
información
mínima son:
Razón social,
Identificación del
plano, Titulo del
plano, Numero
del plano, Escala,
etc.

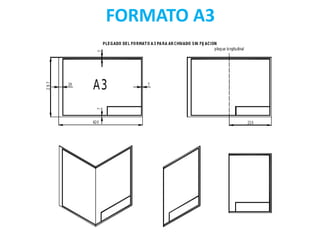

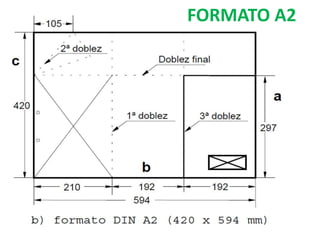

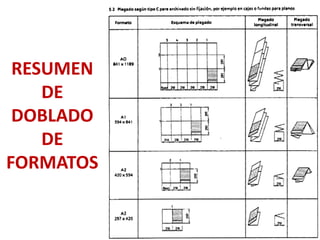

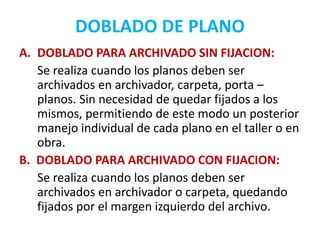

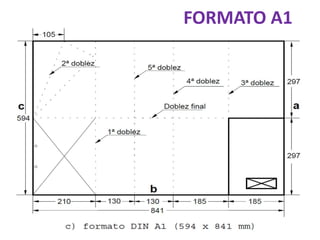

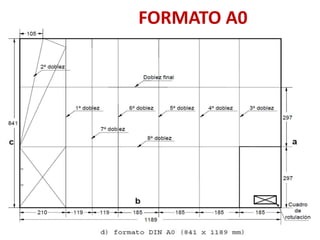

12. DOBLADO DE PLANO

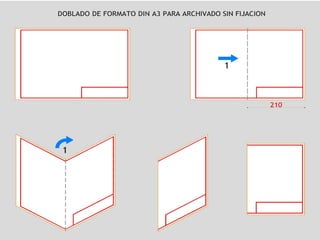

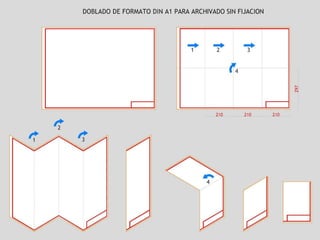

A. DOBLADO PARA ARCHIVADO SIN FIJACION:
Se realiza cuando los planos deben ser
archivados en archivador, carpeta, porta –
planos. Sin necesidad de quedar fijados a los
mismos, permitiendo de este modo un posterior
manejo individual de cada plano en el taller o en
obra.

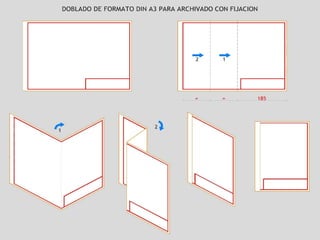

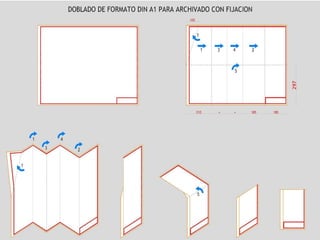

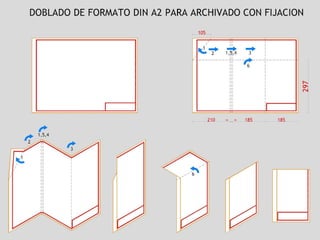

B. DOBLADO PARA ARCHIVADO CON FIJACION:
Se realiza cuando los planos deben ser
archivados en archivador o carpeta, quedando
fijados por el margen izquierdo del archivo.
