Este documento presenta los planes y especificaciones técnicas para el sistema de audio, iluminación y complementos de una sala de conciertos llamada Tepecuicatl. Incluye detalles sobre 5 barras de sonido, subs, monitores, micrófonos, consolas de audio e iluminación, luminarias como par, elipsoidales y cabezas móviles para 3 barras de iluminación en el escenario y las gradas.

1. SALA DE CONCIERTOS
TEPECUICATL
SISTEMA DE AUDIO E ILUMINACIÓN
PROYECTO

2. BARRA 1
BARRA 2
BARRA 3
BARRA 4
BARRA 5
ESCENARIO ZONA DE AUDIENCIA
VISTA PLANTA / SALA DE CONCIERTOS TEPECUICATL
31.1 M
3.2 M 4.1 M 3.1 M 9.35 M 7.5 M 3.3 M
25.8 M23.1 M17.3 M10.3 M

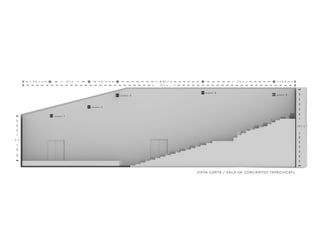

3. BARRA 1
BARRA 2
BARRA 3
BARRA 4
BARRA 5
VISTA CORTE / SALA DE CONCIERTOS TEPECUICATL
3.2 M 4.1 M
31.1 M
3.1 M 9.35 M 7.5 M 3.3 M
13.1 M
5 M

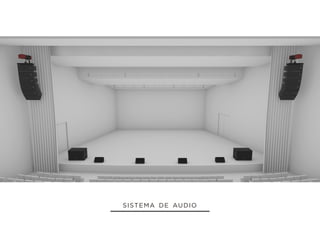

4. SISTEMA DE AUDIO

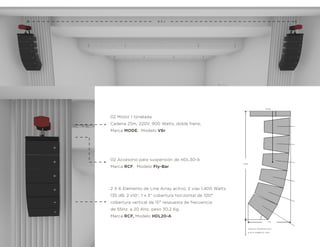

5. 2 X 6 Elemento de Line Array activo, 2 vías 1,400 Watts
135 dB, 2 x10”, 1 x 3” cobertura horizontal de 100°
cobertura vertical de 15° respuesta de frecuencia
de 55Hz. a 20 KHz, peso 30.2 Kg.
Marca RCF, Modelo HDL20-A
02 Accesorio para suspensión de HDL30-A
Marca RCF, Modelo Fly-Bar
02 Motor 1 tonelada
Cadena 25m, 220V, 900 Watts, doble freno,
Marca MODE, Modelo V6r
214kg.
.71M
6.26 M SOBRE EL PISO
ANGULO INFERIOR 39.2°
1.82M
8.3 M

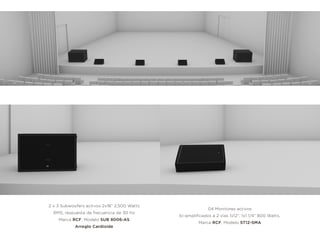

6. 2 x 3 Subwoofers activos 2x18” 2,500 Watts
RMS, respuesta de frecuencia de 30 Hz
Marca RCF, Modelo SUB 8006-AS
Arreglo Cardioide
04 Monitores activos
bi-amplificados a 2 vías 1x12”, 1x1 1/4” 800 Watts,
Marca RCF, Modelo ST12-SMA

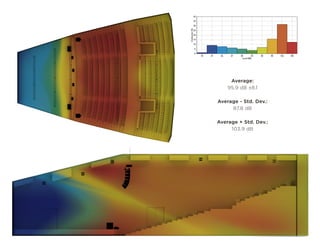

7. Average:
95.9 dB ±8.1
Average - Std. Dev.:
87.8 dB
Average + Std. Dev.:
103.9 dB

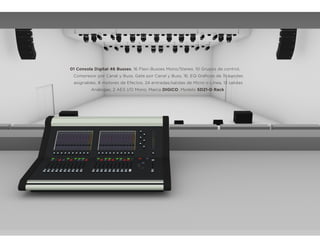

8. 01 Consola Digital 46 Busses, 16 Flexi-Busses Mono/Stereo, 10 Grupos de control,
Compresor por Canal y Buss, Gate por Canal y Buss, 16, EQ Gráficos de 31 bandas
asignables, 8 motores de Efectos, 24 entradas/salidas de Micro o Línea, 12 salidas
Análogas, 2 AES I/O Mono, Marca DIGICO, Modelo SD21-D Rack

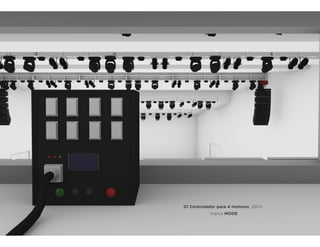

9. 01 Controlador para 4 motores, 220V,
marca MODE

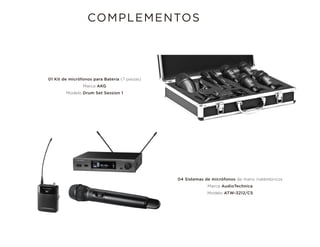

10. COMPLEMENTOS
01 Kit de micrófonos para Batería (7 piezas)
Marca AKG
Modelo Drum Set Session 1
04 Sistemas de micrófonos de mano inalámbricos
Marca AudioTechnica
Modelo ATW-3212/C5

11. 20 Bases con boom para micrófono
Marca ULTIMATE, Modelo MCTB 20
08 Micrófonos Cardioide Condensador para voces e instrumentos
Marca Audiotechnica
Modelo AT-8031

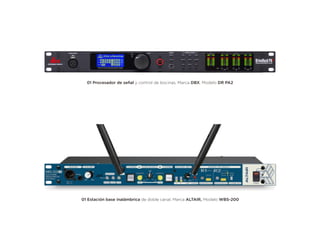

12. 01 Estación base inalámbrica de doble canal, Marca ALTAIR, Modelo WBS-200
01 Procesador de señal y control de bocinas, Marca DBX, Modelo DR PA2

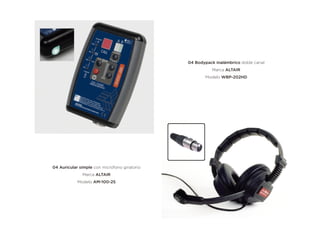

13. 04 Bodypack inalámbrico doble canal
Marca ALTAIR
Modelo WBP-202HD
04 Auricular simple con micrófono giratorio
Marca ALTAIR
Modelo AM-100-2S

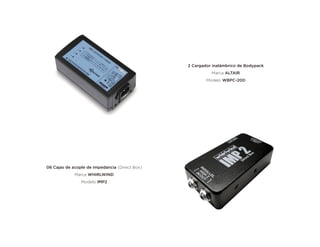

14. 2 Cargador inalámbrico de Bodypack
Marca ALTAIR
Modelo WBPC-200
06 Cajas de acople de impedancia (Direct Box)
Marca WHIRLWIND
Modelo IMP2

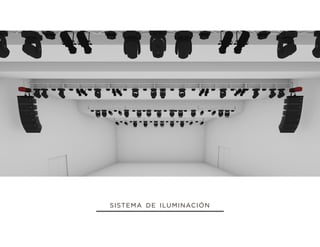

15. SISTEMA DE ILUMINACIÓN

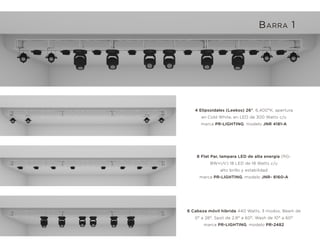

16. 8 Flat Par, lampara LED de alta energía (RG-
BW+UV) 18 LED de 18 Watts c/u
alto brillo y estabilidad
marca PR-LIGHTING, modelo JNR- 8160-A
6 Cabeza móvil hibrida 440 Watts, 3 modos, Beam de
0° a 28°, Spot de 2.8° a 60°, Wash de 10° a 60°
marca PR-LIGHTING, modelo PR-2482
4 Elipsoidales (Leekos) 26°, 6,400°K, apertura
en Cold White, en LED de 300 Watts c/u
marca PR-LIGHTING, modelo JNR 4181-A
BARRA 1

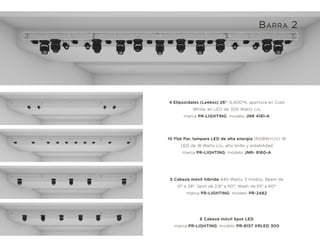

17. 10 Flat Par, lampara LED de alta energía (RGBW+UV) 18
LED de 18 Watts c/u, alto brillo y estabilidad
marca PR-LIGHTING, modelo JNR- 8160-A
5 Cabeza móvil hibrida 440 Watts, 3 modos, Beam de
0° a 28°, Spot de 2.8° a 60°, Wash de 10° a 60°
marca PR-LIGHTING, modelo PR-2482
6 Cabeza móvil Spot LED
marca PR-LIGHTING, modelo PR-8157 XRLED 300
4 Elipsoidales (Leekos) 26°, 6,400°K, apertura en Cold
White, en LED de 300 Watts c/u
marca PR-LIGHTING, modelo JNR 4181-A
BARRA 2

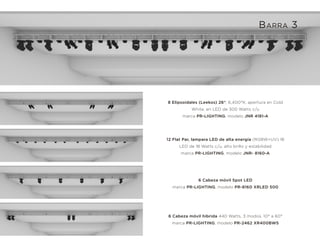

18. 6 Cabeza móvil hibrida 440 Watts, 3 modos, 10° a 60°
marca PR-LIGHTING, modelo PR-2462 XR400BWS
12 Flat Par, lampara LED de alta energía (RGBW+UV) 18
LED de 18 Watts c/u, alto brillo y estabilidad
marca PR-LIGHTING, modelo JNR- 8160-A
8 Elipsoidales (Leekos) 26°, 6,400°K, apertura en Cold
White, en LED de 300 Watts c/u
marca PR-LIGHTING, modelo JNR 4181-A
6 Cabeza móvil Spot LED
marca PR-LIGHTING, modelo PR-8160 XRLED 500
BARRA 3

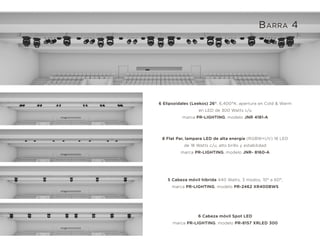

19. 8 Flat Par, lampara LED de alta energía (RGBW+UV) 18 LED
de 18 Watts c/u, alto brillo y estabilidad
marca PR-LIGHTING, modelo JNR- 8160-A
5 Cabeza móvil hibrida 440 Watts, 3 modos, 10° a 60°,
marca PR-LIGHTING, modelo PR-2462 XR400BWS
6 Cabeza móvil Spot LED
marca PR-LIGHTING, modelo PR-8157 XRLED 300
6 Elipsoidales (Leekos) 26°, 6,400°K, apertura en Cold & Warm
en LED de 300 Watts c/u
marca PR-LIGHTING, modelo JNR 4181-A
BARRA 4

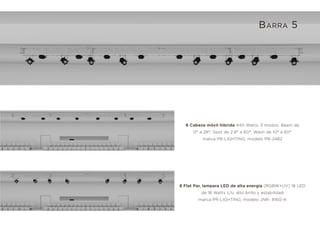

20. 8 Flat Par, lampara LED de alta energía (RGBW+UV) 18 LED
de 18 Watts c/u, alto brillo y estabilidad
marca PR-LIGHTING, modelo JNR- 8160-A
6 Cabeza móvil hibrida 440 Watts, 3 modos, Beam de
0° a 28°, Spot de 2.8° a 60°, Wash de 10° a 60°
marca PR-LIGHTING, modelo PR-2482
BARRA 5

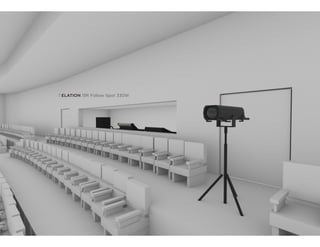

21. 1 ELATION 15R Follow Spot 330W

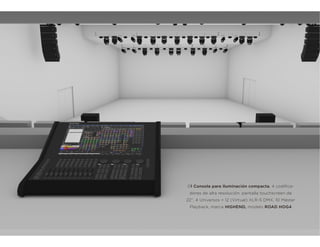

22. 01 Consola para Iluminación compacta, 4 codifica-
dores de alta resolución, pantalla touchscreen de
22”, 4 Universos + 12 (Virtual) XLR-5 DMX, 10 Máster
Playback, marca HIGHEND, modelo ROAD HOG4

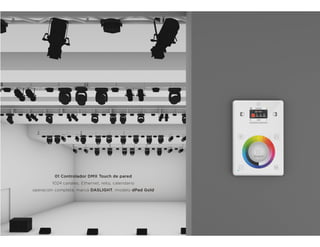

23. 01 Controlador DMX Touch de pared
1024 canales, Ethernet, reloj, calendario
operación completa, marca DASLIGHT, modelo dPad Gold

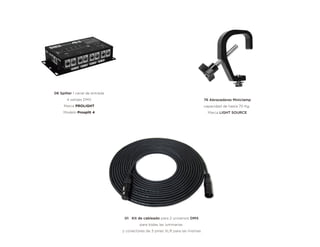

24. 06 Spliter 1 canal de entrada
4 salidas DMX
Marca PROLIGHT
Modelo Prosplit 4
76 Abrazaderas Miniclamp
capacidad de hasta 70 Kg.
Marca LIGHT SOURCE
01 Kit de cableado para 2 universos DMX
para todas las luminarias
y conectores de 3 pines XLR para las mismas

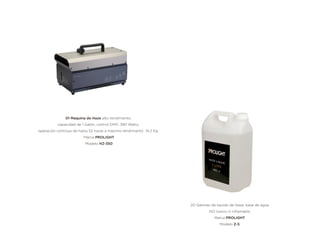

25. 01 Maquina de Haze alto rendimiento,
capacidad de 1 Galón, control DMX, 390 Watts,
operación continua de hasta 52 horas a máximo rendimiento 14.2 Kg.
Marca PROLIGHT
Modelo HZ-350
20 Galones de liquido de Haze, base de agua
NO toxico ni inflamable
Marca PROLIGHT
Modelo Z-5
