Durabilidad del hormigon
- 2.
- 3.
- 4. Cemento: Silicato Tricálcico = C3S Silicato Dicálcico = C2S Aluminato Tricálcico = C3A Ferroaluminato tetracálcico = C4AF
- 5. Cementos Argentinos: Composición (g/100g) Tipo de Cemento Filler Clinker + Puzolana Escoria Calcáreo yeso (P) (E) (F) Cto. Portland Normal CPN 100 - 90 0 - 10 Cto. Portland con Filler CPF 99 - 80 1 - 20 Cto. Portland con Escoria CPE 89 - 65 11 - 35 Cto. Portland Compuesto CPC 98 - 65 P + E + F ≤ 35 (2 ó más) Cto. Portland Puzolánico CPP 85 - 50 15 - 50 Cto. de Alto Horno CAH 65 - 25 35 - 75 Cementos Argentinos deben cumplir la Norma IRAM 50000
- 6. CEMENTOS: Clasificación Según su composición IRAM 50000 CPN CPF CPE CPC CPP CAH Según su nivel de resistencia CP...30 CP..40 CP..50

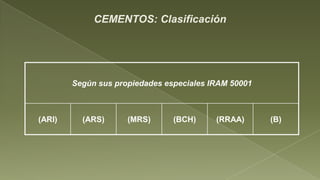

- 7. CEMENTOS: Clasificación Según sus propiedades especiales IRAM 50001 (ARI) (ARS) (MRS) (BCH) (RRAA) (B)
- 8.
- 9. I.R.A.M. 1509 Tamaño Máximo (pulgadas) Módulo Cont. % Densidad a Granel y F. Elong Etilen "Los de Granulometría Densidad de Laj. Abs. Porcentaje de Vacíos E. . glicol Angeles" Fineza Finos I.R.A.M. 1627 Fracción Cantera IRAM IRAM IRAM IRAM IRAM IRAM 1505 IRAM 1533 IRAM 1548 1687 1687 1540 1519 1532 PI PII d2 d3 PUS PUC EV Ø mf IL IE Pm I.R.A.M. 1533 A P Curvas Límites Mf IRAM 1627 [gr/cm3] [gr/cm3] [%] [gr/cm3] [gr/cm3] [%] [%] [%] [%] [%] [%] AR-19 3/4 " 6.74 Entre A y B 2.83 2.86 1.01 1.38 1.58 44 0.56 1.44 64 42 I.R.A.M. 1548 "AR" 13.20 AR-32 1" 1/4 7.49 Debajo de "A" 2.80 2.84 1.47 1.41 1.64 41 0.59 0.69 29 45 0.10 CA-19 3/4 " 6.59 Entre A y B 2.80 2.87 2.51 1.40 1.58 43 0.57 3.48 36 32 "CA" 20.80 CA-32 1" 7.42 Debajo de "A" 2.84 2.87 1.18 1.38 1.60 44 0.56 1.33 20 55 31.02 I.R.A.M. : 1540 DL-19 3/4 " 6.73 Entre A y B 2.85 2.89 1.32 1.41 1.57 45 0.55 1.11 53 44 "DL" 14.90 DL-32 1" 1/4 7.59 Debajo de "A" 2.89 2.90 0.43 1.42 1.54 47 0.53 0.68 34 63 1.70 MA-19 3/4 " 6.39 Coincidente 2.90 2.94 1.51 1.41 1.57 46 0.54 1.64 52 43 "MA" 13.90 MA-32 1" 1/4 7.70 "B" Debajo de "A" 2.92 2.93 0.58 1.36 1.69 42 0.58 0.26 42 47 0.20 I.R.A.M. : 1519 SM-19 3/4 " 6.79 Coincidente 2.90 2.94 1.01 1.43 1.57 46 0.54 0.80 27 38 "SM" 13.70 SM-32 2" 8.25 "A" Debajo de "A" 2.87 2.90 0.94 1.40 1.60 44 0.56 0.42 44 39 0.70 VL-19 3/4 " 6.62 Entre A y B 2.86 2.90 1.28 1.40 1.58 45 0.55 1.37 41 53 "VL" 12.30 VL-32 1" 7.53 Debajo de "A" 2.90 2.92 0.67 1.48 1.69 42 0.58 0.65 13 52 0.08 I.R.A.M. : 1532 ED-19 3/4 " 6.72 Entre A y B 2.91 2.95 1.46 1.58 1.69 42 0.58 0.45 40 37 "ED" 8.40 ED-32 1" 7.54 Debajo de "A" 2.91 2.94 1.18 1.50 1.66 43 0.57 0.10 29 48 IE-19 3/4 " 6.67 Entre A y B 2.89 2.94 1.78 1.47 1.58 46 0.54 0.10 43 46 "IE" 18.60 IE-32 1" 7.78 Sobre "B" 2.91 2.94 1.18 1.43 1.59 46 0.54 0.10 25 42 I.R.A.M. : 1687 IB-19 3/4 " 6.59 Entre A y B 2.86 2.92 0.91 1.42 1.53 47 0.53 3.20 34 40 "IB" 13.29 IB-32 1" 7.42 Debajo de "A" 2.88 2.91 0.98 1.41 1.51 48 0.52 2.75 51 29 I.R.A.M. : 1687 PI
- 10. Aditivos: •Incorporadores de aire. •Reductores de agua. •Acelerantes de fragüe. •Retardadores de fragüe. •Controladores de hidratación. •Inhibidores de corrosión. •Reductores de retracción. •Inhibidores de la reacción alcali-agregado. •Colorantes. •Mejoradores de trabajabilidad. •Mejoradores de adherencia. •Mejoradores de bombeo.
- 11.
- 12.
- 13. Durabilidad: Concepto: Capacidadque posee un material, para soportar las solicitaciones para las que fue diseñado sin deteriorarse durante su vida útil. •¿Es durable el hormigón? •¿Es poroso el hormigón? •¿Con qué criterios se diseñan las estructuras? •¿Cómo se evalúa la Durabilidad del hormigón? •¿Cuándo sale de servicio una estructura? •¿Cuáles son las principales causas de deterioro? •¿Cuáles son los principales medios de transporte de agentes que atacan al hormigón?
- 14. Durabilidad: Ejecución Proyecto Uso y Mantenimiento 5% Materiales 8% 51% 37% Falta de Detalles 3% 14% 5% Materailes inadecuados Errores de Cálculo 78% Concepción general
- 15. Proyectar y Diseñarpor y para la Durabilidad:
- 16.
- 17. Durabilidad Reglamentos: NormaEuropea EN 206 50 a 100 años CIRSOC 201 M 50 años Autopistas de la HFRW 75 años Puentes en Inglaterra 120 años Euro-túnel Canal de la Mancha 200 años Contenedores de Residuos Radiactivos 500 años
- 18. Durabilidad Esquema deVida útil: Inicial Comportamiento Estructura con Reparación patología Estructura sin patología Mínimo Tiempo Vida Útil
- 19. Durabilidad Ley deFick:
- 20. Durabilidad, causales dedeterioro: Retracción Plástica Estado Fresco Fisuras grietas y otros defectos •Fisuras debido a la contracción plástica en el hormigón fresco
- 21. Durabilidad: Retracción Plástica Estado Fresco Asentamiento Plástico Fisuras grietas y otros defectos •Fisuras asentamiento plástico
- 22. Durabilidad: Retracción Plástica Estado Fresco Asentamiento Plástico Cargas Fisuras grietas y otros defectos Estado Endurecido
- 23. Durabilidad: Retracción Plástica Estado Fresco Asentamiento Plástico Cargas Fisuras grietas y otros defectos Estado Endurecido Saltos térmicos Acción de bajas temperaturas. Ataques Físicos
- 24. Durabilidad: Retracción Plástica Estado Fresco Asentamiento Plástico Cargas Fisuras grietas y otros defectos Estado Endurecido Saltos térmicos Acción de bajas temperaturas. Ataques Físicos Altas temperaturas.
- 25. Durabilidad: Retracción Plástica Estado Fresco Asentamiento Plástico Cargas Fisuras grietas y otros defectos Estado Endurecido Saltos térmicos Acción de bajas temperaturas. Ataques Físicos Altas temperaturas. Erosión y Abrasión.
- 26. Durabilidad: Retracción Plástica Estado Fresco Asentamiento Plástico Cargas Fisuras grietas y otros defectos Estado Endurecido Saltos térmicos Acción de bajas temperaturas. Ataques Físicos Altas temperaturas. Erosión y Abrasión. Lixiviación. Ataques Químicos
- 27. Durabilidad: Retracción Plástica Estado Fresco Asentamiento Plástico Cargas Fisuras grietas y otros defectos Estado Endurecido Saltos térmicos Acción de bajas temperaturas. Ataques Físicos Altas temperaturas. Erosión y Abrasión. Lixiviación. Ataque ácido. Ataques Químicos
- 28. Durabilidad: Retracción Plástica Estado Fresco Asentamiento Plástico Cargas Fisuras grietas y otros defectos Estado Endurecido Saltos térmicos Acción de bajas temperaturas. Ataques Físicos Altas temperaturas. Erosión y Abrasión. Lixiviación. Ataque ácido. Ataques Químicos Acción de Bacterias.
- 29. Durabilidad: Retracción Plástica Estado Fresco Asentamiento Plástico Cargas Fisuras grietas y otros defectos Estado Endurecido Saltos térmicos Acción de bajas temperaturas. Ataques Físicos Altas temperaturas. Erosión y Abrasión. Lixiviación. Ataque ácido. Ataques Químicos Acción de Bacterias. Sulfatos.
- 30. Durabilidad: Retracción Plástica Estado Fresco Asentamiento Plástico Cargas Fisuras grietas y otros defectos Estado Endurecido Saltos térmicos Acción de bajas temperaturas. Ataques Físicos Altas temperaturas. Erosión y Abrasión. Lixiviación. Ataque ácido. Ataques Químicos Acción de Bacterias. Sulfatos. Magnesio.
- 31. Durabilidad: Retracción Plástica Estado Fresco Asentamiento Plástico Cargas Fisuras grietas y otros defectos Estado Endurecido Saltos térmicos Acción de bajas temperaturas. Ataques Físicos Altas temperaturas. Erosión y Abrasión. Lixiviación. Ataque ácido. Ataques Químicos Acción de Bacterias. Sulfatos. Magnesio. Agua de Mar.
- 32. Durabilidad: Retracción Plástica Estado Fresco Asentamiento Plástico Cargas Fisuras grietas y otros defectos Estado Endurecido Saltos térmicos Acción de bajas temperaturas. Ataques Físicos Altas temperaturas. Erosión y Abrasión. Lixiviación. Ataque ácido. Ataques Químicos Acción de Bacterias. Sulfatos. Magnesio. Agua de Mar. Generalizada. Carbonatación. Corrosión Picaduras. Cloruros; Sulfatos y Sulfuros.
- 33. Durabilidad: Retracción Plástica Estado Fresco Asentamiento Plástico Cargas Fisuras grietas y otros defectos Estado Endurecido Saltos térmicos Acción de bajas temperaturas. Ataques Físicos Altas temperaturas. Erosión y Abrasión. Lixiviación. Ataque ácido. Ataques Químicos Acción de Bacterias. Sulfatos. Magnesio. Agua de Mar. Generalizada. Carbonatación. Corrosión Picaduras. Cloruros; Sulfatos y Sulfuros.
- 34. Durabilidad: Retracción Plástica Estado Fresco Asentamiento Plástico Cargas Fisuras grietas y otros defectos Estado Endurecido Saltos térmicos Acción de bajas temperaturas. Ataques Físicos Altas temperaturas. Erosión y Abrasión. Lixiviación. Ataque ácido. Ataques Químicos Acción de Bacterias. Sulfatos. Magnesio. Agua de Mar. Generalizada. Carbonatación. Corrosión Picaduras. Cloruros; Sulfatos y Sulfuros. Reacción Álcali Agregado Reacción Álcali Sílice (R.A.S.). Reacción Álcali Carbonato (R.A.C.)
- 35. Durabilidad: Retracción Plástica Estado Fresco Asentamiento Plástico Cargas Fisuras grietas y otros defectos Estado Endurecido Saltos térmicos Acción de bajas temperaturas. Ataques Físicos Altas temperaturas. Erosión y Abrasión. Lixiviación. Ataque ácido. Ataques Químicos Acción de Bacterias. Sulfatos. Magnesio. Agua de Mar. Generalizada. Carbonatación. Corrosión Picaduras. Cloruros; Sulfatos y Sulfuros. Reacción Álcali Agregado Reacción Álcali Sílice (R.A.S.). Reacción Álcali Carbonato (R.A.C.)
- 36. Durabilidad: Retracción Plástica Estado Fresco Asentamiento Plástico Cargas Fisuras grietas y otros defectos Estado Endurecido Saltos térmicos Acción de bajas temperaturas. Ataques Físicos Altas temperaturas. Erosión y Abrasión. Lixiviación. Ataque ácido. Ataques Químicos Acción de Bacterias. Sulfatos. Magnesio. Agua de Mar. Generalizada. Carbonatación. Corrosión Picaduras. Cloruros; Sulfatos y Sulfuros. I.R.A.M. : 1519 Reacción Álcali Agregado Reacción Álcali Sílice (R.A.S.). Reacción Álcali Carbonato (R.A.C.) Agregados Arcillas expansivas
- 37. Durabilidad ¿Qué pasaen Misiones?: Retracción Plástica Estado Fresco Asentamiento Plástico Cargas Fisuras grietas y otros defectos Estado Endurecido Saltos térmicos Acción de bajas temperaturas. Ataques Físicos Altas temperaturas. Erosión y Abrasión. Lixiviación. Ataque ácido. Ataques Químicos Acción de Bacterias. Sulfatos. Magnesio. Agua de Mar. Generalizada. Carbonatación. Corrosión Picaduras. Cloruros; Sulfatos y Sulfuros. Reacción Álcali Agregado Reacción Álcali Sílice (R.A.S.). Reacción Álcali Carbonato (R.A.C.)
- 38. Misiones Durabilidad, temperaturaambiente, consideraciones Reglamentarias. •Temperatura máxima a la que debe estar el hormigón fresco: 30 °C •Fisuras debido a la contracción plástica en el hormigón fresco
- 39. Misiones Durabilidad, temperaturaambiente, consideraciones Reglamentarias. Recomendaciones: •Organizar el hormigonado en horarios de menor temperatura ambiente. •Utilizar cortinas rompe viento. •Rociar con aspersores agua para la humedad ambiente. •Mantener a los agregados resguardados del sol. •Bajar la temperatura del hormigón.
- 40. Misiones Durabilidad, bajarla temperatura del hormigón, hielo en escamas. Recomendaciones: Se sustituye un porcentaje del agua de mezclado por hielo en escamas. NO adicionar más de 70 kg/m3 de hielo en el hormigón

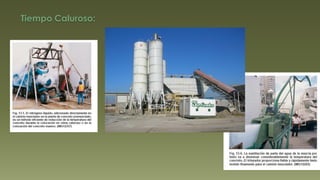

- 41.
- 43. Durabilidad: Reglamento CIRSOC201-2005
