2. CALZADO DE USO PROFESIONAL
DEFINICION
Por calzado de uso profesional
se entiende cualquier tipo de calzado
destinado a ofrecer una cierta
protección contra los riesgos
derivados de la realización de una
actividad laboral.

3. PARTES CONSTITUTIVAS

4. PARTES CONSTITUTIVAS

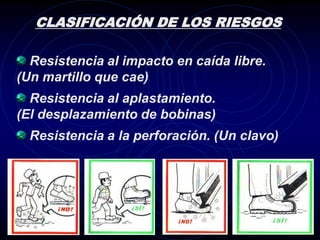

5. CLASIFICACIÓN DE LOS RIESGOS
Resistencia al impacto en caída libre.
(Un martillo que cae)
Resistencia al aplastamiento.
(El desplazamiento de bobinas)
Resistencia a la perforación. (Un clavo)

6. CLASIFICACIÓN DE LOS RIESGOS
Resistencia al impacto en caída libre.
(Un martillo que cae)
Resistencia a las proyecciones de objetos
a velocidad. (Una pieza que sale despedida)
Resistencia al aplastamiento.
(El desplazamiento de bobinas)
Derivados de radiaciones.

7. CLASIFICACIÓN DE LOS RIESGOS
Impermeabilidad al agua, disolventes,
etc.
Resistencia a la corrosión de punteras y
plantillas de seguridad metálicas. (El
ambiente)
Resistencia a agentes químicos.
Riesgos eléctricos.

8. CLASIFICACIÓN DE LOS RIESGOS
Características antideslizantes de la suela.
Cierta resistencia al contacto con partículas
incandescentes o a altas temperaturas.
Resistencia al plegado. (El uso)
Riesgos biológicos. (Alergias)
Riesgos por incomodidad.

9. Riesgos Físicos
Impactos: Por objetos pesados que caen.
Aprisionamiento: Por rodamientos de
objetos circulares, ruedas, tambores, etc.
Rigidez: El movimiento del pie debe ser
realizado sin esfuerzo extra.
Deslizamiento: Está dado por el dibujo y
material de la planta.
Agresiones laterales: Son aquellas
producidas en el entorno del pie.

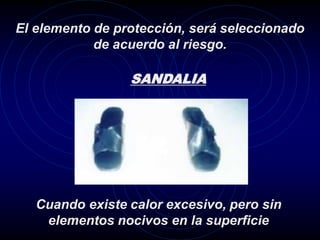

10. El elemento de protección, será seleccionado
de acuerdo al riesgo.
SANDALIA
Cuando existe calor excesivo, pero sin
elementos nocivos en la superficie

11. ZAPATO ACORDONADO
Cuando el riesgo es a nivel del pie.

12. BOTIN
Cuando el tobillo es la zona a proteger.

13. BORCEGUI
Cuando se desea proteger parte de la pierna.

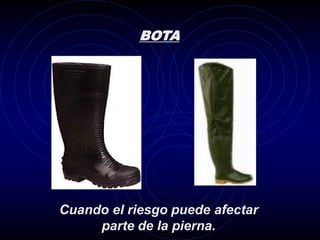

14. BOTA
Cuando el riesgo puede afectar
parte de la pierna.

15. CANILLERAS
de cuero o polietileno de alto impacto

16. BOTIN FUNDIDOR
Cuando se presenta la agresión,
permite el desenlace inmediato, también
tiene puntera de acero.

17. Para evitar lesiones en los pies por
caída de materiales o piezas pesadas
(aplastamiento) y/o atrapamiento, deben
usarse zapatos o botas de protección con
refuerzo de acero en la puntera.
Las punteras están
realizadas con acero,
luego templadas.

18. PUNTERAS
Punteras de acero Punteras de
con revestimiento polietileno alta
dieléctrico con una densidad no aptas al
resistencia impacto
dieléctrica de 30 kw. por caída libre.

19. Cuando se manipulen barriles o
tambores cargados, rollizos de madera,
piezas de acero, lingotes, etc., cuyo impacto
podría ser mayor que el que resisten las
punteras protectoras de pie, se utiliza la
siguiente protección.

20. PLANTILLAS
En los lugares en los que exista riesgo
de sufrir lesiones por punción como
consecuencia de la perforación de la suela
por clavos, virutas, vidrios rotos, astillas,
etc., es necesario utilizar plantillas flexibles
de acero incorporadas a la misma suela, o
simplemente introducidas en el interior del
calzado.

21. Apunzonamiento de la planta: Por la
posible inserción de clavos, espinas u
objetos punzantes a través de la planta del
calzado de trabajo.
El elemento de seguridad es que
contenga en toda la extensión de la planta
una chapa de acero inoxidable o templado en
frío, de fino espesor, o bien, la inserción de
un tejido metálico en la planta, de caucho
vulcanizado.

22. Calor: Este riesgo es provocado por
temperatura en la superficie. Para la
protección, es necesario que el forro, la
plantilla interior de armado y la plantilla
cobertora sean confeccionado con el cuero
curtido cromo-tanino.
Con respecto a la planta, el material
que resulta más adecuado es el caucho
nitrilo.

23. Frío: Riesgo provocado por bajas
temperaturas. El elemento de protección es
el aislamiento térmico mediante forro de piel
sintética o cuero vaqueta acolchado.
La planta exterior debe ser de caucho.
Los componentes de PVC y poliuretano
adquieren rigidez con bajas temperaturas,
por lo tanto no son aptos.

24. Riesgos eléctricos
En estos casos, el calzado deberá ser
aislante; totalmente exento de componentes
metálicos.

25. Electricidad estática: Riesgo provocado
por la acumulación de electricidad estática en
el cuerpo del operario, que actúa como
capacitor.
La descarga a
tierra imprevista
puede ocasionar,
mediante el salto de
chispa, explosión o
incendio según el
medio ambiente de
que se trate.

26. Calzado conductor y
suelos antiestáticos
Es preciso advertir que el calzado
conductor sólo resulta realmente eficaz con
un suelo de buena conductividad.
Los suelos
conductores más
comunes son: cemento
antichispas, oxicloruro
de magnesio, losetas
de asfalto conductor y
plaquetas de goma
conductora.

27. Riesgos químicos
Los riesgos químicos están
representados por: ácidos cáusticos, aceites,
solventes, etc..
La protección
se efectúa con la
finalidad de repeler
o retardar su
impregnación,
preservando de
esta manera el pie.

28. CALZADO RESISTENTE A
SUSTANCIAS QUÍMICAS
Es aquel cuyas
suelas son hechas de
caucho sintético.

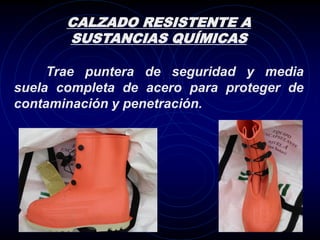

29. CALZADO RESISTENTE A
SUSTANCIAS QUÍMICAS
Trae puntera de seguridad y media
suela completa de acero para proteger de
contaminación y penetración.

30. BOTAS DE BOMBERO
Clasificación UL
según criterio de
NFPA, extrapesada,
con refuerzos y
agarraderas para fácil
colocación.
Aptas para
protección eléctrica.

31. BOTAS DE PVC
Botas de uso
general destinadas a
faenas de índole laboral
que no requieren
protección de seguridad
contra penetración de
elementos punzantes
por la planta o impacto
sobre los dedos del pie.

32. COLOCACION

33. POR AQUÍ PUEDE INGRESAR EL
LÍQUIDO QUE SE DERRAMA

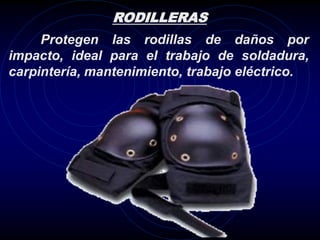

34. RODILLERAS
Protegen las rodillas de daños por
impacto, ideal para el trabajo de soldadura,
carpintería, mantenimiento, trabajo eléctrico.

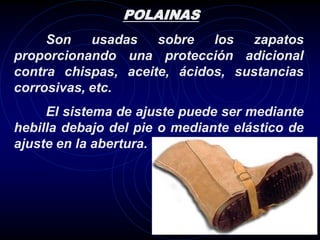

35. POLAINAS
Son usadas sobre los zapatos
proporcionando una protección adicional
contra chispas, aceite, ácidos, sustancias
corrosivas, etc.
El sistema de ajuste puede ser mediante
hebilla debajo del pie o mediante elástico de
ajuste en la abertura.

36. DESCANSA PIE AJUSTABLE
Ayuda a alinear la postura del cuerpo,
reduciendo la fatiga y dolores de piernas,
espalda y cuello.

37. PROTECTOR DE PIERNAS
Ofrece protección por encima de las
rodillas. Ideal para introducirse en estanques
profundos, áreas inundadas.

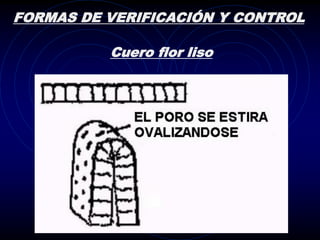

38. FORMAS DE VERIFICACIÓN Y CONTROL
Cuero flor liso

39. FORMAS DE VERIFICACIÓN Y CONTROL
Cuero tocado de flor

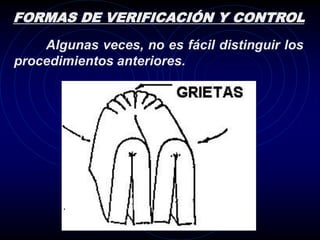

40. FORMAS DE VERIFICACIÓN Y CONTROL
Algunas veces, no es fácil distinguir los
procedimientos anteriores.

41. FORMAS DE VERIFICACIÓN Y CONTROL
Color marrón Zona grisada
oscuro o claro (cromo)
(tanino)

42. FORMAS DE VERIFICACIÓN Y CONTROL
Caucho
Se mostrará casi Casi sin
inalterable con humo adherencias, algo de
incipiente. llama amarilla.

43. FORMAS DE VERIFICACIÓN Y CONTROL
PVC
Fundirá Con grandes
inmediatamente con adherencias, estas
gran penetración de la arden con llama azul
barra en el material. verdoso intenso y
Produce una llama. olor cáustico.

44. FORMAS DE VERIFICACIÓN Y CONTROL
Poliuretano
Funde y arde en Con grandes
forma inmediata en adherencias, éstas
expansión, con arden con mayor
penetración de la profusión con llama
barra en el material. anaranjada.

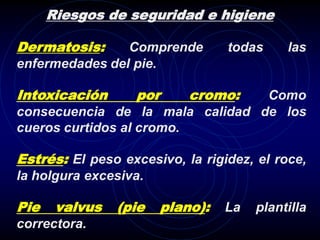

45. Riesgos de seguridad e higiene
Dermatosis: Comprende todas las
enfermedades del pie.
Intoxicación por cromo:Como
consecuencia de la mala calidad de los
cueros curtidos al cromo.
Estrés: El peso excesivo, la rigidez, el roce,
la holgura excesiva.
Pie valvus (pie plano): La plantilla
correctora.

46. Riesgos de seguridad e higiene
Rigidez: La rigidez es causante de dolores en
los pies y calambre de origen biomecánico.
Peso excesivo: El exceso de peso y su
consecuente carga térmica es un desgaste
inútil de energías y fatiga prematura.
Hipoacusia: Se han detectado casos de
hipoacusia provocados por transmisión o sea
vibraciones de piso.

47. Los cuidados que debo tener
Humedad,
inclemencias del tiempo.
(envejecimiento)
Utilización. (desgaste)
Productos químicos.
(aceites, disolventes)
Calor, frío, radiaciones.
(envejecimiento)

48. Los cuidados que debo tener
Almacenamiento,
mantenimiento, limpieza
inadecuada.
Elección,
utilización errónea.
Acciones mecánicas.
(aplastamientos, choques)
Acción térmica.
(proyecciones de partículas fundidas)

49. NORMAS IRAM
La Norma IRAM 3.643 se halla
referida al uso de la puntera de acero y a los
respectivos métodos de ensayo.
Las plantillas de protección de acero
templado son construidas según Norma
IRAM 3.660, con resistencia a la flexión y
penetración.
La Norma IRAM 8.562, especifica las
características del cuero más adecuado para
el calzado y sus métodos de ensayo.

50. NORMAS IRAM
La Norma IRAM 113.094, se refiere a
la planta exterior del calzado de seguridad, a
los dos tipos y los tres subtipos de caucho
utilizado, y a sus métodos de ensayo.
La Norma IRAM 3.610 menciona las
condiciones fundamentales de seguridad,
salud e higiene, comodidad y rendimiento,
como así también, su clasificación de
riesgos específicos: químicos, físicos,
eléctricos, y de salud e higiene.

51. SEÑAL IDENTIFICATORIA
DE USO OBLIGATORIO

53. NO HUBIERA OCURRIDO CON EL USO DE
BOTAS DE SEGURIDAD

54. APLASTAMIENTOS
CAIDAS DE
OBJETOS PESADOS

55. Herida de Salida:
La corriente fluye a través del cuerpo y sale
por el lugar donde el cuerpo está más cerca
del suelo.

56. Falla mecánica, lo que no permitió el corte efectivo
de corriente en las líneas

57. ACCIDENTES EN LABORATORIOS
Quemadura por salpicadura Quemadura con
de ácido nítrico ácido nítrico
Quemadura cáustica

58. Quemaduras
Termales de
Contacto:
La corriente salió
por las rodillas de
este hombre,
encendiendo su
ropa y quemando
la parte superior
de su pierna.

59. Quemaduras
térmicas

60. Lesiones por
congelamiento
