1. SOUDAL WINDOW SYSTEM
La importancia de una instalación correcta de los
cerramientos exteriores y su relación con la Eficiencia
Energética.
EESAP4 02/07/2013

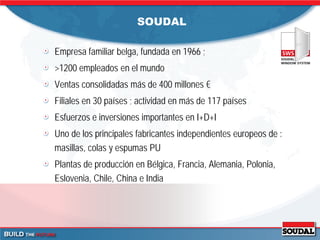

2. SOUDAL
Empresa familiar belga, fundada en 1966 ;
>1200 empleados en el mundo
Ventas consolidadas más de 400 millones €
Filiales en 30 países ; actividad en más de 117 países
Esfuerzos e inversiones importantes en I+D+I
Uno de los principales fabricantes independientes europeos de :
masillas, colas y espumas PU
Plantas de producción en Bélgica, Francia, Alemania, Polonia,
Eslovenia, Chile, China e India

3. SOUDAL EN IMÁGENES
www.soudal.com

4. Un buen Cerramiento:
¿En qué pensamos?
Una buena ventana
 Un buena estructura (perfil): PVC, MADERA, ALUMINIO CON RPT
 Un buen vidrio: DOBLE, TRIPLE ACRISTALAMIENTO…CON GAS,
CONTROL SOLAR, ETC
 Un cajón de persiana bien aislado, automatizado…
Por supuesto, acorde con CTE, Marcado CE y toda
norma exigida

5. Un buen cerramiento
Ya tenemos instalada la ventana perfecta…

6. La prueba
…termografía.
El FRIO entra alrededor de la carpintería ¡Pérdida de CALOR !

8. El mayor porcentaje de pérdidas o ganancias de energía se
produce a través de los cerramientos.
La importancia de una instalación
correcta
Los cerramientos son elementos clave en el diseño
Por ellos podemos tener pérdidas de energía, pero también obtener ganancias
Manejar esta dualidad es esencial para obtener un gran rendimiento y eficiencia
desde el punto de vista energético
La asociación de cerramientos de calidad y las buenas prácticas de instalación nos
aseguran óptimos resultados de aislamiento y aumentan considerablemente el
confort interior
Los productos de aislamiento y sellado son elementos fundamentales para optimizar
los resultados del conjunto, ya que ayudan a reducir la demanda de energía al
mejorar el comportamiento de los puentes térmicos y reduciendo las infiltraciones

9. Si tenemos una buena ventana,
¿Por qué tenemos pérdidas de E?

10. Si tenemos una buena ventana,
¿Por qué tenemos pérdidas de E?
Una instalación inadecuada con defectos en las juntas
entre carpintería y muro provocan:
 Falta de estanqueidad al agua
 Falta de permeabilidad al aire
 Falta de aislamiento acústico
 Falta de aislamiento térmico
 Problemas de condensación
 Formación de humedades, hongos, etc

11. UNA BUENA
INSTALACIÓN
La Solución

12. La Instalación
Estudio de mercado Soudal:
 80% de instaladores no utilizan productos de aislamiento en el montaje de
las ventanas. En la mitad norte este porcentaje disminuye y en la mitad
sur aumenta.
 Del 20% restante, el 10% piensa que la espuma PU es un producto de
fijación (totalmente prohibido por el fabricante)

13. La Instalación:
¿Qué es SWS?
= Soudal Window System
Sistema profesional de sellado de ventanas
Combinación de productos bien diseñados para el
sellado y aislamiento entre carpintería y albañilería
(junta ≥ 2 cm)
Adaptado a:
al modo de construcción
construcción nueva y renovación
todos los tipos de carpintería
construcción estándar y pasiva

14. La Instalación:
¿Qué es SWS?
µ=80000µ=70
Al interiorAl exterior
AbiertoalVapor
Impermeable
EstancoalVapor
Estancoalaire
Aislamiento
Espuma PU
Aislamiento térmico y acústico de conexión a la ventana.
Materiales estancos al aire y/o al vapor (rojo) al interior
para evitar las fugas de aire y la condensación.
Material abierto al vapor, pero impermeable al exterior.
Sistema que funciona a 3 niveles.

15. La Instalación:
¿Qué es SWS?
Al interiorAl exterior Al medio

16. Espumas PU de nueva generación:
FLEXIFOAM
 Espumas flexibles
 Alto aislamiento acústico hasta 60 db
 Alto aislamiento térmico λ = 0.0345 W/(m.K)
 Gran durabilidad: 9000 ciclos
 Se puede aplicar a bajas y altas temperaturas -
10 C hasta +35 C
 Clasificación al fuego B2
 Color azul característico
Testada y ensayada en IFT Rosenheim.
La Instalación:
¿Qué es SWS?

17. Bandas expansivas:
SOUDABAND BG1
 Instalaciones especiales
 Junta de estanqueidad
precomprimida
 Sustituyen o complementan a la
espuma
 Rotura puente térmico en pie de
ventana
 Facilidad de uso: autoadhesiva a una
cara
 Diferentes medidas de pre y post
expansión
La Instalación:
¿Qué es SWS?

18. Membranas de estanqueidad:
SWS TAPE INSIDE Y
OUTSIDE
 Interior y exterior
 Banda de butileno con base de poliéster
 Estanqueidad completa
 Respiración de la junta
 Evitan condensaciones y hongos
 Fácil instalación: autoadhesivas
 Espesor de 1,2 mm
SOUDAFOIL 360H: Encolado complementario sobre fachada.
La Instalación:
¿Qué es SWS?

19. Selladores:
SILIRUB 2+, SILIRUB COLOR
 Generalmente de silicona neutra en exterior
 Importante probar compatibilidad con lacas de la carpintería
 Selladores acrílicos al interior
 Elasticidad adecuada a la aplicación
La Instalación:
¿Qué es SWS?

20. ¿Se puede mejorar el modelo sencillo
de instalación?
Selladores de alta densidad:
SOUDASEAL 215LM
 Mayores valores de estanqueidad
 Altos valores de aislamiento
 Mayor adherencia

21. PROYECTO PREI
MADRID

22. PROYECTO PREI
MADRID

23. OTROS PROYECTOS
Unifamiliares con objetivos de vivienda de bajo consumo en Madrid
y Asturias.

24. OTROS PROYECTOS
Viviendas de construcción estándar y edificios terciarios...
