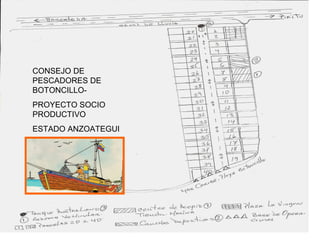

1. CONSEJO DE
PESCADORES DE
BOTONCILLO-
PROYECTO SOCIO
PRODUCTIVO
ESTADO ANZOATEGUI

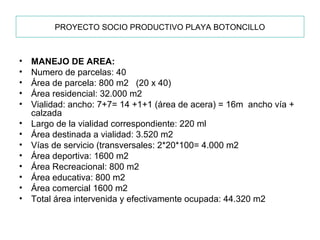

2. PROYECTO SOCIO PRODUCTIVO PLAYA BOTONCILLO
• MANEJO DE AREA:
• Numero de parcelas: 40
• Área de parcela: 800 m2 (20 x 40)
• Área residencial: 32.000 m2

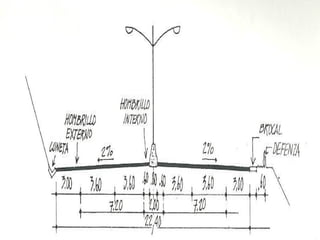

• Vialidad: ancho: 7+7= 14 +1+1 (área de acera) = 16m ancho vía +
calzada
• Largo de la vialidad correspondiente: 220 ml
• Área destinada a vialidad: 3.520 m2
• Vías de servicio (transversales: 2*20*100= 4.000 m2

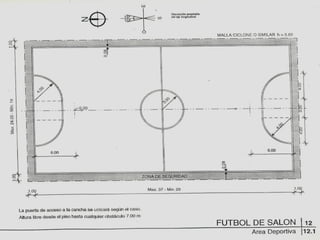

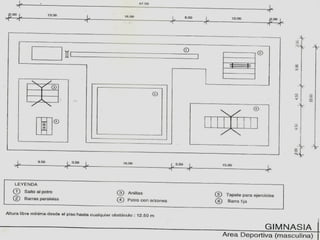

• Área deportiva: 1600 m2
• Área Recreacional: 800 m2
• Área educativa: 800 m2
• Área comercial 1600 m2
• Total área intervenida y efectivamente ocupada: 44.320 m2

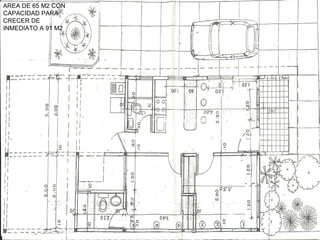

3. AREA DE 65 M2 CON
CAPACIDAD PARA
CRECER DE
INMEDIATO A 91 M2

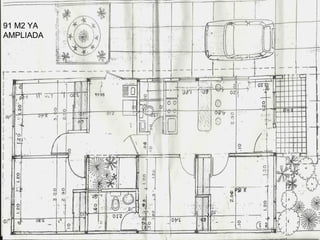

4. 91 M2 YA
AMPLIADA

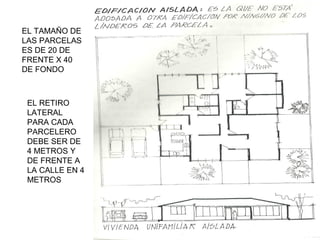

6. EL TAMAÑO DE
LAS PARCELAS
ES DE 20 DE
FRENTE X 40
DE FONDO
EL RETIRO
LATERAL
PARA CADA
PARCELERO
DEBE SER DE
4 METROS Y
DE FRENTE A
LA CALLE EN 4
METROS

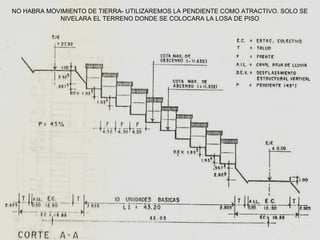

7. NO HABRA MOVIMIENTO DE TIERRA- UTILIZAREMOS LA PENDIENTE COMO ATRACTIVO. SOLO SE
NIVELARA EL TERRENO DONDE SE COLOCARA LA LOSA DE PISO

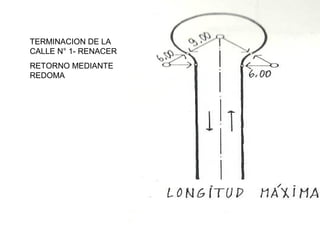

8. TERMINACION DE LA
CALLE N° 1- RENACER
RETORNO MEDIANTE
REDOMA

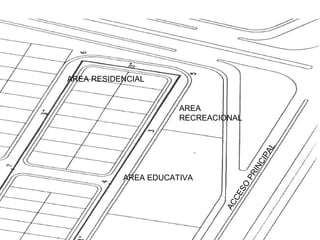

10. AREA RESIDENCIAL
AREA
RECREACIONAL
L
PA
CI
IN
PR
AREA EDUCATIVA
SO
CE
AC

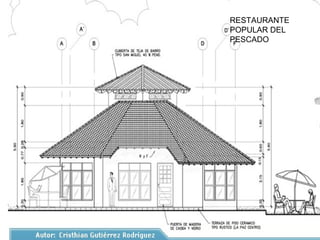

11. RESTAURANTE
POPULAR DEL
PESCADO

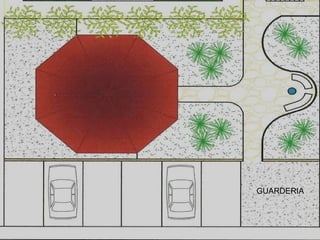

12. GUARDERIA

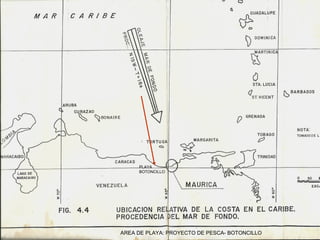

20. PLAYA
BOTONCILLO
AREA DE PLAYA: PROYECTO DE PESCA- BOTONCILLO

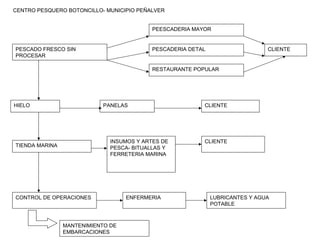

21. CENTRO PESQUERO BOTONCILLO- MUNICIPIO PEÑALVER
PEESCADERIA MAYOR
PESCADO FRESCO SIN PESCADERIA DETAL CLIENTE
PROCESAR
RESTAURANTE POPULAR
HIELO PANELAS CLIENTE
INSUMOS Y ARTES DE CLIENTE
TIENDA MARINA PESCA- BITUALLAS Y
FERRETERIA MARINA
CONTROL DE OPERACIONES ENFERMERIA LUBRICANTES Y AGUA
POTABLE
MANTENIMIENTO DE
EMBARCACIONES

22. PROYECTO SOCIO PRODUCTIVO
INSTALACIONES CONTIGUAS AL AREA RESIDENCIAL- 1° y 2° TRANSVERSAL

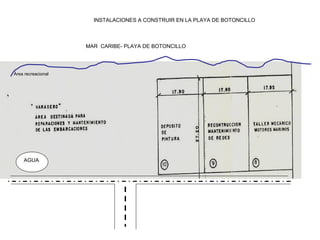

23. INSTALACIONES A CONSTRUIR EN LA PLAYA DE BOTONCILLO
MAR CARIBE- PLAYA DE BOTONCILLO
Área recreacional
AGUA

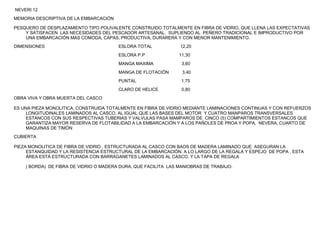

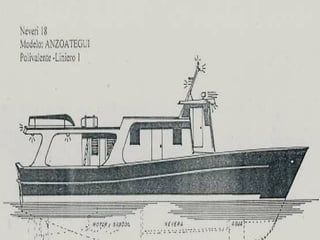

26. NEVERI 12
MEMORIA DESCRIPTIVA DE LA EMBARCACIÓN
PESQUERO DE DESPLAZAMIENTO TIPO POLIVALENTE CONSTRUIDO TOTALMENTE EN FIBRA DE VIDRIO, QUE LLENA LAS EXPECTATIVAS
Y SATISFACEN LAS NECESIDADES DEL PESCADOR ARTESANAL. SUPLIENDO AL PEÑERO TRADICIONAL E IMPRODUCTIVO POR
UNA EMBARCACIÓN MAS COMODA, CAPAS, PRODUCTIVA, DURARERA Y CON MENOR MANTENIMIENTO.
DIMENSIONES ESLORA TOTAL 12,20
ESLORA P.P 11,30
MANGA MAXIMA 3,60
MANGA DE FLOTACIÓN 3,40
PUNTAL 1,75
CLARO DE HELICE 0,80
OBRA VIVA Y OBRA MUERTA DEL CASCO
ES UNA PIEZA MONOLITICA, CONSTRUIDA TOTALMENTE EN FIBRA DE VIDRIO MEDIANTE LAMINACIONES CONTINUAS Y CON REFUERZOS
LONGITUDINALES LAMINADOS AL CASCO, AL IGUAL QUE LAS BASES DEL MOTOR Y CUATRO MANPAROS TRANSVERSALES
ESTANCOS CON SUS RESPECTIVAS TUBERIAS Y VALVULAS PASA MAMPAROS DE CINCO (5) COMPARTIMIENTOS ESTANCOS QUE
GARANTIZA MAYOR RESERVA DE FLOTABILIDAD A LA EMBARCACIÓN Y A LOS PAÑOLES DE PROA Y POPA, NEVERA, CUARTO DE
MAQUINAS DE TIMÓN
CUBIERTA
PIEZA MONOLITICA DE FIBRA DE VIDRIO , ESTRUCTURADA AL CASCO CON BAOS DE MADERA LAMINADO QUE ASEGURAN LA
ESTANQUIDAD Y LA RESISTENCIA ESTRUCTURAL DE LA EMBARCACIÓN. A LO LARGO DE LA REGALA Y ESPEJO DE POPA , ESTA
ÁREA ESTÁ ESTRUCTURADA CON BARRAGANETES LAMINADOS AL CASCO, Y LA TAPA DE REGALA
( BORDA) DE FIBRA DE VIDRIO O MADERA DURA, QUE FACILITA LAS MANIOBRAS DE TRABAJO.

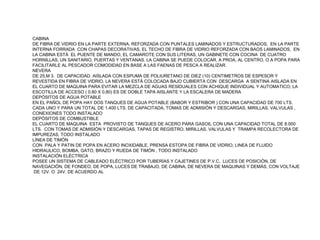

27. CABINA
DE FIBRA DE VIDRIO EN LA PARTE EXTERNA, REFORZADA CON PUNTALES LAMINADOS Y ESTRUCTURADOS, EN LA PARTE
INTERNA FORRADA CON CHAPAS DECORATIVAS, EL TECHO DE FIBRA DE VIDRIO REFORZADA CON BAOS LAMINADOS, EN
LA CABINA ESTÁ EL PUENTE DE MANDO, EL CAMAROTE CON SUS LITERAS, UN GABINETE CON COCINA DE CUATRO
HORNILLAS, UN SANITARIO, PUERTAS Y VENTANAS. LA CABINA SE PUEDE COLOCAR, A PROA, AL CENTRO, O A POPA PARA
FACILITARLE AL PESCADOR COMODIDAD EN BASE A LAS FAENAS DE PESCA A REALIZAR.
NEVERA
DE 25,M 3. DE CAPACIDAD. AISLADA CON ESPUMA DE POLIURETANO DE DIEZ (10) CENTIMETROS DE ESPESOR Y
REVESTIDA EN FIBRA DE VIDRIO, LA NEVERA ESTÁ COLOCADA BAJO CUBIERTA CON DESCARGA A SENTINA AISLADA EN
EL CUARTO DE MAQUINA PARA EVITAR LA MEZCLA DE AGUAS RESIDUALES CON ACHIQUE INDIVIDUAL Y AUTOMATICO; LA
ESCOTILLA DE ACCESO ( 0.80 X 0,80) ES DE DOBLE TAPA AISLANTE Y LA ESCALERA DE MADERA
DEPÓSITOS DE AGUA POTABLE
EN EL PAÑOL DE POPA HAY DOS TANQUES DE AGUA POTABLE (BABOR Y ESTRIBOR ) CON UNA CAPACIDAD DE 700 LTS.
CADA UNO Y PARA UN TOTAL DE 1.400 LTS. DE CAPACITADA, TOMAS DE ADMISIÓN Y DESCARGAS, MIRILLAS, VALVULAS ,
CONEXIONES TODO INSTALADO
DEPÓSITOS DE COMBUSTIBLE
EL CUARTO DE MAQUINA ESTA PROVISTO DE TANQUES DE ACERO PARA GASOIL CON UNA CAPACIDAD TOTAL DE 8.000
LTS. CON TOMAS DE ADMISIÓN Y DESCARGAS, TAPAS DE REGISTRO, MIRILLAS, VALVULAS Y TRAMPA RECOLECTORA DE
IMPUREZAS, TODO INSTALADO
LÍNEA DE TIMÓN
CON PALA Y PATIN DE POPA EN ACERO INOXIDABLE, PRENSA ESTOPA DE FIBRA DE VIDRIO, LINEA DE FLUIDO
HIDRAULICO, BOMBA, GATO, BRAZO Y RUEDA DE TIMÓN , TODO INSTALADO
INSTALACIÓN ELÉCTRICA
POSEE UN SISTEMA DE CABLEADO ELÉCTRICO POR TUBERÍAS Y CAJETINES DE P.V.C, LUCES DE POSICIÓN, DE
NAVEGACIÓN, DE FONDEO, DE POPA, LUCES DE TRABAJO, DE CABINA, DE NEVERA DE MAQUINAS Y DEMÁS, CON VOLTAJE
DE 12V. O 24V. DE ACUERDO AL

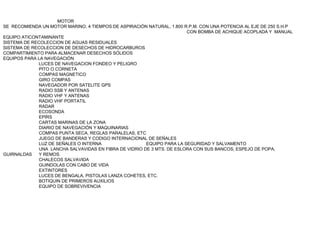

28. MOTOR
SE RECOMIENDA UN MOTOR MARINO, 4 TIEMPOS DE ASPIRACIÓN NATURAL, 1.800 R.P.M. CON UNA POTENCIA AL EJE DE 250 S.H.P
CON BOMBA DE ACHIQUE ACOPLADA Y MANUAL
EQUIPO ATICONTAMINANTE
SISTEMA DE RECOLECCION DE AGUAS RESIDUALES
SISTEMA DE RECOLECCION DE DESECHOS DE HIDROCARBUROS
COMPARTIMIENTO PARA ALMACENAR DESECHOS SÓLIDOS
EQUIPOS PARA LA NAVEGACIÓN
LUCES DE NAVEGACION FONDEO Y PELIGRO
PITO O CORNETA
COMPAS MAGNETICO
GIRO COMPAS
NAVEGADOR POR SATELITE GPS
RADIO SSB Y ANTENAS
RADIO VHF Y ANTENAS
RADIO VHF PORTATIL
RADAR
ECOSONDA
EPIRS
CARTAS MARINAS DE LA ZONA
DIARIO DE NAVEGACIÓN Y MAQUINARIAS
COMPAS PUNTA SECA, REGLAS PARALELAS, ETC
JUEGO DE BANDERAS Y CODIGO INTERNACIONAL DE SEÑALES
LUZ DE SEÑALES O INTERNA EQUIPO PARA LA SEGURIDAD Y SALVAMENTO
UNA LANCHA SALVAVIDAS EN FIBRA DE VIDRIO DE 3 MTS. DE ESLORA CON SUS BANCOS, ESPEJO DE POPA,
GUIRNALDAS Y REMOS.
CHALECOS SALVAVIDA
GUINDOLAS CON CABO DE VIDA
EXTINTORES
LUCES DE BENGALA, PISTOLAS LANZA COHETES, ETC.
BOTIQUIN DE PRIMEROS AUXILIOS
EQUIPO DE SOBREVIVENCIA

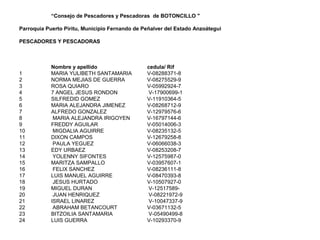

29. “Consejo de Pescadores y Pescadoras de BOTONCILLO "
Parroquia Puerto Píritu, Municipio Fernando de Peñalver del Estado Anzoátegui
PESCADORES Y PESCADORAS
Nombre y apellido cedula/ Rif
1 MARIA YULIBETH SANTAMARIA V-08288371-8
2 NORMA MEJIAS DE GUERRA V-08275529-9
3 ROSA QUIARO V-05992924-7
4 7 ANGEL JESUS RONDON V-17900699-1
5 SILFREDID GOMEZ V-11910364-5
6 MARIA ALEJANDRA JIMENEZ V-08268712-9
7 ALFREDO GONZALEZ V-12979576-6
8 MARIA ALEJANDRA IRIGOYEN V-16797144-6
9 FREDDY AGUILAR V-05014006-3
10 MIGDALIA AGUIRRE V-08235132-5
11 DIXON CAMPOS V-12679258-8
12 PAULA YEGUEZ V-06066038-3
13 EDY URBAEZ V-08253208-7
14 YOLENNY SIFONTES V-12575987-0
15 MARITZA SAMPALLO V-03957607-1
16 FELIX SANCHEZ V-08236111-8
17 LUIS MANUEL AGUIRRE V-08470393-8
18 JESUS HURTADO V-10507927-0
19 MIGUEL DURAN V-12517589-
20 JUAN HENRIQUEZ V-08221972-9
21 ISRAEL LINAREZ V-10047337-9
22 ABRAHAM BETANCOURT V-03671132-5
23 BITZOILIA SANTAMARIA V-05490499-8
24 LUIS GUERRA V-10293370-9
