El planeta interior de la flauta

"El planeta interior de la Flauta Traversa"
De repente inventé una máquina
para convertirme en un ser tan pequeño como un átomo,
y me encontré viajando por un túnel muy largo
donde iba descubriendo las maravillas de éste planeta.
De pronto.....
una falla mecánica me volvió a mi estado original,
y aquí estoy ... para contarles lo que ví
Autor: Jorge O. Scalise
Version: 4.0
Ultima actualización: 07/09/04
Modificaciones: 23/03/2010
DERECHOS RESERVADOS - PROHIBIDA SU PUBLICACIÓN Y DIFUSION SIN AUTORIZACION DEL AUTOR.
1EL PLANETA INTERIOR DE LA FLAUTA TRAVERSA
SCAL-F
LUTE ARG
ENTINA
P.V.
C. FLUTE MAK
ER
Scal-Flute Argentina
INVESTIGACION Y DESARROLLO DE INSTRUMENTOS AEROFONICOS

Representación mecánica de la Flauta Traversa

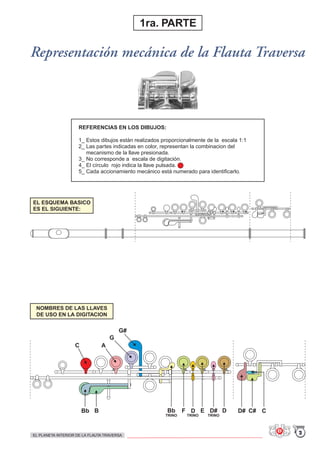

REFERENCIAS EN LOS DIBUJOS:
1_ Estos dibujos están realizados proporcionalmente de la escala 1:1
2_ Las partes indicadas en color, representan la combinacion del
mecanismo de la llave presionada.
3_ No corresponde a escala de digitación.
4_ El círculo rojo indica la llave pulsada.
5_ Cada accionamiento mecánico está numerado para identificarlo.
EL ESQUEMA BASICO
ES EL SIGUIENTE:
1ra. PARTE
Bb B Bb
G#
D
C A
F
G
ED
TRINOTRINO
D# C# C
TRINO
D#
NOMBRES DE LAS LLAVES
DE USO EN LA DIGITACION

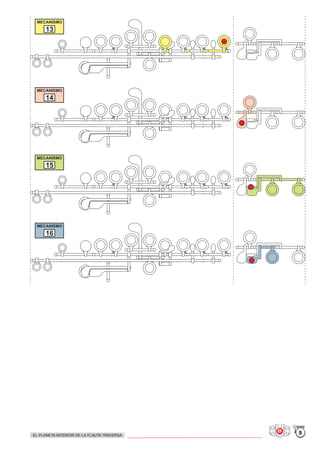

MECANISMO
MECANISMO
MECANISMO
MECANISMO
MECANISMO
MECANISMO

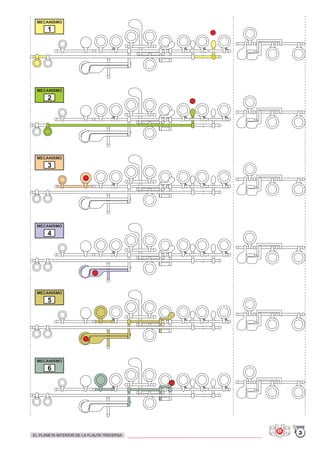

1
2
3
4
5
6

MECANISMO
MECANISMO
MECANISMO
MECANISMO
MECANISMO
MECANISMO

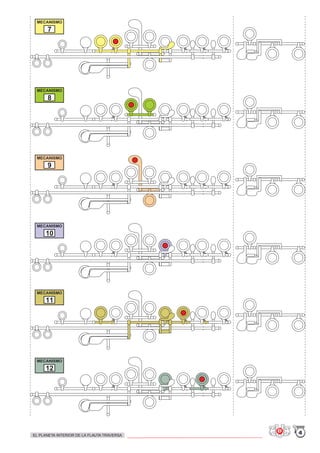

7
8
9
10
11
12

MECANISMO
MECANISMO
MECANISMO
MECANISMO
13
14
15
16

NOTAS:

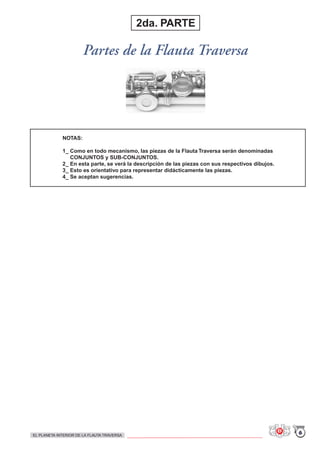

1_ Como en todo mecanismo, las piezas de la Flauta Traversa serán denominadas
CONJUNTOS y SUB-CONJUNTOS.
2_ En esta parte, se verá la descripción de las piezas con sus respectivos dibujos.
3_ Esto es orientativo para representar didácticamente las piezas.
4_ Se aceptan sugerencias.
Partes de la Flauta Traversa
2da. PARTE

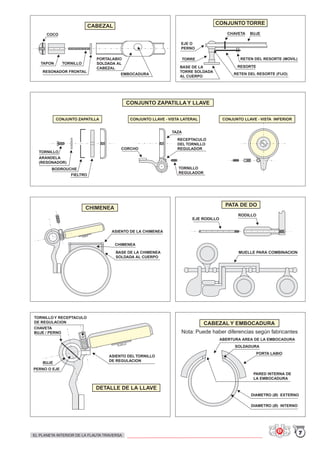

CABEZAL
RESONADOR FRONTAL
CONJUNTO ZAPATILLA
EMBOCADURA
PORTALABIO
SOLDADA AL
CABEZAL
TORNILLOTAPON
COCO
EJE O
PERNO
TORRE
CHAVETA
BASE DE LA
TORRE SOLDADA
AL CUERPO
RETEN DEL RESORTE (FIJO)
RETEN DEL RESORTE (MOVIL)
RESORTE
TORNILLO
REGULADOR
RECEPTACULO
DEL TORNILLO
REGULADOR
TAZA
CORCHO
TORNILLO
BODROUCHE
FIELTRO
ARANDELA
(RESONADOR)
CONJUNTO LLAVE - VISTA LATERAL CONJUNTO LLAVE - VISTA INFERIOR
BUJE
CONJUNTO TORRE
CONJUNTO ZAPATILLA Y LLAVE
CHIMENEA
ASIENTO DE LA CHIMENEA
MUELLE PARA COMBINACIONBASE DE LA CHIMENEA
SOLDADA AL CUERPO
CHIMENEA
PATA DE DO
CABEZAL Y EMBOCADURA
Nota: Puede haber diferencias según fabricantes
TORNILLO Y RECEPTACULO
DE REGULACION
ASIENTO DEL TORNILLO
DE REGULACION
DIAMETRO (Ø) INTERNO
DIAMETRO (Ø) EXTERNO
PORTA LABIO
SOLDADURA
ABERTURA AREA DE LA EMBOCADURA
PARED INTERNA DE
LA EMBOCADURA
CHAVETA
BUJE / PERNO
BUJE
PERNO O EJE
DETALLE DE LA LLAVE
RODILLO
EJE RODILLO

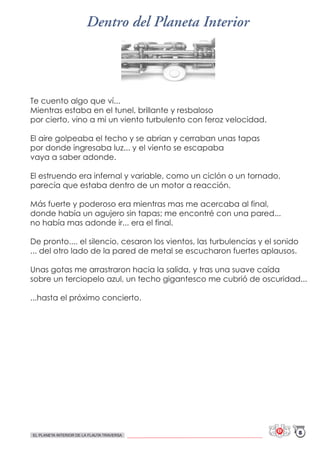

Te cuento algo que ví...
Mientras estaba en el tunel, brillante y resbaloso
por cierto, vino a mi un viento turbulento con feroz velocidad.
El aire golpeaba el techo y se abrian y cerraban unas tapas
por donde ingresaba luz... y el viento se escapaba
vaya a saber adonde.
El estruendo era infernal y variable, como un ciclón o un tornado,
parecía que estaba dentro de un motor a reacción.
Más fuerte y poderoso era mientras mas me acercaba al final,
donde había un agujero sin tapas; me encontré con una pared...
no había mas adonde ir... era el final.
De pronto.... el silencio, cesaron los vientos, las turbulencias y el sonido
... del otro lado de la pared de metal se escucharon fuertes aplausos.
Unas gotas me arrastraron hacia la salida, y tras una suave caída
sobre un terciopelo azul, un techo gigantesco me cubrió de oscuridad...
...hasta el próximo concierto.
Dentro del Planeta Interior

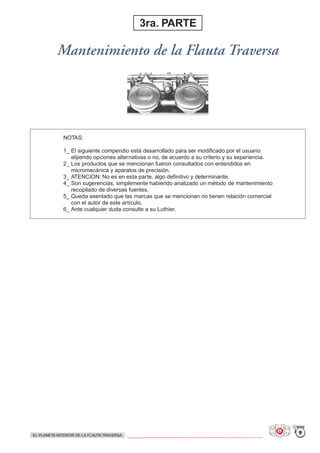

NOTAS:
1_ El siguiente compendio está desarrollado para ser modificado por el usuario
elijiendo opciones alternativas o no, de acuerdo a su criterio y su experiencia.
2_ Los productos que se mencionan fueron consultados con entendidos en
micromecánica y aparatos de precisión.
3_ ATENCION: No es en esta parte, algo definitivo y determinante.
4_ Son sugerencias, simplemente habiendo analizado un método de mantenimiento
recopilado de diversas fuentes.
5_ Queda asentado que las marcas que se mencionan no tienen relación comercial
con el autor de este artículo.
6_ Ante cualquier duda consulte a su Luthier.

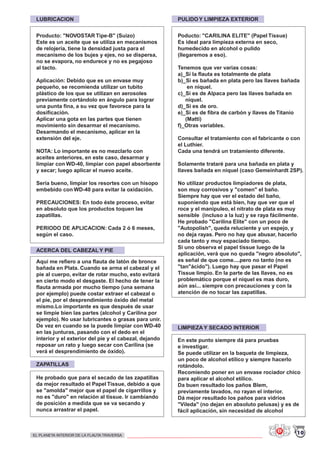

Mantenimiento de la Flauta Traversa
3ra. PARTE

LUBRICACION PULIDO Y LIMPIEZA EXTERIOR
LIMPIEZA Y SECADO INTERIOR
Producto: "NOVOSTAR Tipe-B" (Suizo)
Este es un aceite que se utiliza en mecanismos
de relojería, tiene la densidad justa para el
mecanismo de los bujes y ejes, no se dispersa,
no se evapora, no endurece y no es pegajoso
al tacto.
Aplicación: Debido que es un envase muy
pequeño, se recomienda utilizar un tubito
plástico de los que se utilizan en aerosoles
previamente cortándolo en ángulo para lograr
una punta fina, a su vez que favorece para la
dosificación.
Aplicar una gota en las partes que tienen
movimiento sin desarmar el mecanismo.
Desarmando el mecanismo, aplicar en la
extensión del eje.
NOTA: Lo importante es no mezclarlo con
aceites anteriores, en este caso, desarmar y
limpiar con WD-40, limpiar con papel absorbente
y secar; luego aplicar el nuevo aceite.
Sería bueno, limpiar los resortes con un hisopo
embebido con WD-40 para evitar la oxidación.
PRECAUCIONES: En todo éste proceso, evitar
en absoluto que los productos toquen las
zapatillas.
PERIODO DE APLICACION: Cada 2 ó 6 meses,
según el caso.
Poducto: "CARILINA ELITE" (Papel Tissue)
Es ideal para limpieza externa en seco,
humedecido en alcohol o pulido
(llegaremos a eso).
Tenemos que ver varias cosas:
a)_Si la flauta es totalmente de plata
b)_Si es bañada en plata pero las llaves bañada
en niquel.
c)_Si es de Alpaca pero las llaves bañada en
niquel.
d)_Si es de oro.
e)_Si es de fibra de carbón y llaves de Titanio
(Matti)
f)_Otras variables.
Consultar el tratamiento con el fabricante o con
el Luthier.
Cada una tendrá un tratamiento diferente.
Solamente trataré para una bañada en plata y
llaves bañada en niquel (caso Gemeinhardt 2SP).
No utilizar productos limpiadores de plata,
son muy corrosivos y "comen" el baño.
Siempre hay que ver el estado del baño,
suponiendo que está bien, hay que ver que el
roce y el manipuleo, el nitrato de plata es muy
sensible (incluso a la luz) y se raya fácilmente.
He probado "Carilina Elite" con un poco de
"Autopolish", queda reluciente y un espejo, y
no deja rayas. Pero no hay que abusar, hacerlo
cada tanto y muy espaciado tiempo.
Si uno observa el papel tissue luego de la
aplicación, verá que no queda "negro absoluto",
es señal de que come....pero no tanto (no es
"tan"ácido"). Luego hay que pasar el Papel
Tissue limpio. En la parte de las llaves, no es
problemático porque el niquel es mas duro,
aún así... siempre con precauciones y con la
atención de no tocar las zapatillas.
En este punto siempre dá para pruebas
e investigar.
Se puede utilizar en la baqueta de limpieza,
un poco de alcohol etílico y siempre hacerlo
rotándolo.
Recomiendo poner en un envase rociador chico
para aplicar el alcohol etílico.
Da buen resultado los paños Blem,
previamente lavados, no rayan el interior.
Dá mejor resultado los paños para vidrios
"Vileda" (no dejan en absoluto pelusas) y es de
fácil aplicación, sin necesidad de alcohol
ZAPATILLAS
He probado que para el secado de las zapatillas
da mejor resultado el Papel Tissue, debido a que
se "amolda" mejor que el papel de cigarrillos y
no es "duro" en relación al tissue. Ir cambiando
de posición a medida que se va secando y
nunca arrastrar el papel.
ACERCA DEL CABEZAL Y PIE
Aquí me refiero a una flauta de latón de bronce
bañada en Plata. Cuando se arma el cabezal y el
pie al cuerpo, evitar de rotar mucho, esto evitará
en cierto modo el desgaste. El hecho de tener la
flauta armada por mucho tiempo (una semana
por ejemplo) puede costar extraer el cabezal o
el pie, por el desprendimiento óxido del metal
mismo.Lo importante es que después de usar
se limpie bien las partes (alcohol y Carilina por
ejemplo). No usar lubricantes o grasas para unir.
De vez en cuando se la puede limpiar con WD-40
en las junturas, pasando con el dedo en el
interior y el exterior del pie y el cabezal, dejando
reposar un rato y luego secar con Carilina (se
verá el desprendimiento de óxido).

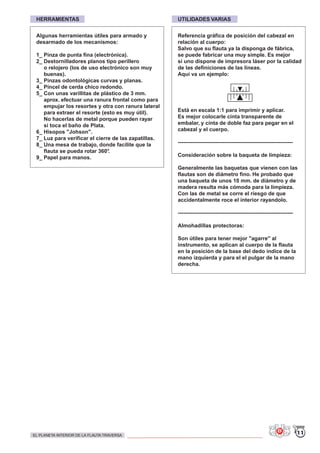

HERRAMIENTAS UTILIDADES VARIAS
Algunas herramientas útiles para armado y
desarmado de los mecanismos:
1_ Pinza de punta fina (electrónica).
2_ Destornilladores planos tipo perillero
o relojero (los de uso electrónico son muy
buenas).
3_ Pinzas odontológicas curvas y planas.
4_ Pincel de cerda chico redondo.
5_ Con unas varillitas de plástico de 3 mm.
aprox. efectuar una ranura frontal como para
empujar los resortes y otra con ranura lateral
para extraer el resorte (esto es muy útil).
No hacerlas de metal porque pueden rayar
si toca el baño de Plata.
6_ Hisopos "Johson".
7_ Luz para verificar el cierre de las zapatillas.
8_ Una mesa de trabajo, donde facilite que la
flauta se pueda rotar 360°.
9_ Papel para manos.
Referencia gráfica de posición del cabezal en
relación al cuerpo:
Salvo que su flauta ya la disponga de fábrica,
se puede fabricar una muy simple. Es mejor
si uno dispone de impresora láser por la calidad
de las definiciones de las líneas.
Aquí va un ejemplo:
Está en escala 1:1 para imprimir y aplicar.
Es mejor colocarle cinta transparente de
embalar, y cinta de doble faz para pegar en el
cabezal y el cuerpo.
----------------------------------------------------------------
Consideración sobre la baqueta de limpieza:
Generalmente las baquetas que vienen con las
flautas son de diámetro fino. He probado que
una baqueta de unos 10 mm. de diámetro y de
madera resulta más cómoda para la limpieza.
Con las de metal se corre el riesgo de que
accidentalmente roce el interior rayandolo.
----------------------------------------------------------------
Almohadillas protectoras:
Son útiles para tener mejor "agarre" al
instrumento, se aplican al cuerpo de la flauta
en la posición de la base del dedo índice de la
mano izquierda y para el el pulgar de la mano
derecha.

Un poco de todo... ...Y algunas cositas.

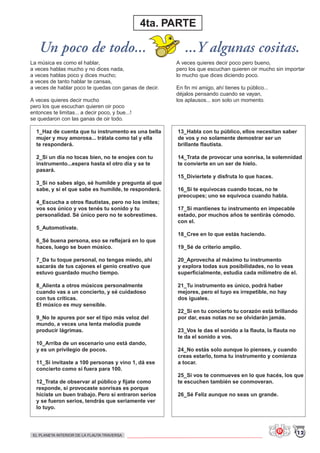

4ta. PARTE
1_Haz de cuenta que tu instrumento es una bella
mujer y muy amorosa... trátala como tal y ella
te responderá.
2_Si un día no tocas bien, no te enojes con tu
instrumento...espera hasta el otro día y se te
pasará.
3_Si no sabes algo, sé humilde y pregunta al que
sabe, y si el que sabe es humilde, te responderá.
4_Escucha a otros flautistas, pero no los imites;
vos sos único y vos tenés tu sonido y tu
personalidad. Sé único pero no te sobrestimes.
5_Automotívate.
6_Sé buena persona, eso se reflejará en lo que
haces, luego se buen músico.
7_Da tu toque personal, no tengas miedo, ahí
sacarás de tus cajones el genio creativo que
estuvo guardado mucho tiempo.
8_Alienta a otros músicos personalmente
cuando vas a un concierto, y sé cuidadoso
con tus críticas.
El músico es muy sensible.
9_No te apures por ser el tipo más veloz del
mundo, a veces una lenta melodía puede
producir lágrimas.
10_Arriba de un escenario uno está dando,
y es un privilegio de pocos.
11_Si invitaste a 100 personas y vino 1, dá ese
concierto como si fuera para 100.
12_Trata de observar al público y fijate como
responde, si provocaste sonrisas es porque
hiciste un buen trabajo. Pero si entraron serios
y se fueron serios, tendrás que seriamente ver
lo tuyo.
13_Habla con tu público, ellos necesitan saber
de vos y no solamente demostrar ser un
brillante flautista.
14_Trata de provocar una sonrisa, la solemnidad
te convierte en un ser de hielo.
15_Diviertete y disfruta lo que haces.
16_Si te equivocas cuando tocas, no te
preocupes; uno se equivoca cuando habla.
17_Si mantienes tu instrumento en impecable
estado, por muchos años te sentirás cómodo.
con el.
18_Cree en lo que estás haciendo.
19_Sé de criterio amplio.
20_Aprovecha al máximo tu instrumento
y explora todas sus posibilidades, no lo veas
superficialmente, estudia cada milímetro de el.
21_Tu instrumento es único, podrá haber
mejores, pero el tuyo es irrepetible, no hay
dos iguales.
22_Si en tu concierto tu corazón está brillando
por dar, esas notas no se olvidarán jamás.
23_Vos le das el sonido a la flauta, la flauta no
te da el sonido a vos.
24_No estás solo aunque lo pienses, y cuando
creas estarlo, toma tu instrumento y comienza
a tocar.
25_Si vos te conmueves en lo que hacés, los que
te escuchen también se conmoveran.
26_Sé Feliz aunque no seas un grande.
La música es como el hablar,
a veces hablas mucho y no dices nada,
a veces hablas poco y dices mucho;
a veces de tanto hablar te cansas,
a veces de hablar poco te quedas con ganas de decir.
A veces quieres decir mucho
pero los que escuchan quieren oir poco
entonces te limitas... a decir poco, y bue...!
se quedaron con las ganas de oir todo.
A veces quieres decir poco pero bueno,
pero los que escuchan quieren oir mucho sin importar
lo mucho que dices diciendo poco.
En fin mi amigo, ahí tienes tu público...
déjalos pensando cuando se vayan,
los aplausos... son solo un momento.

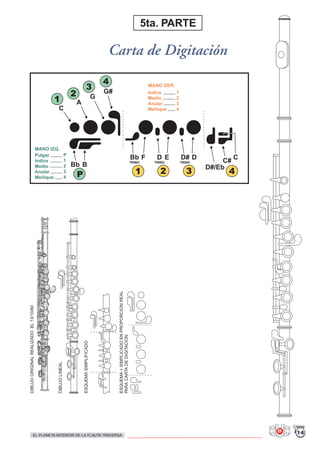

Arte Traversístico
FOTOGRAFIAS: J.O. SCALISE
Título: "El Planeta Interior"
jorge scalise

DIBUJOORIGINALREALIZADOEL13/10/80
DIBUJOLINEAL
ESQUEMASIMPLIFICADO
ESQUEMA+SIMPLICADOENPROPORCIONREAL
PARACARTADEDIGITACION
Bb B
Bb
G#
4
4
3
3
2
2
1
1P
D
C
A
F
G
ED
TRINOTRINO
D# C# C
TRINO
MANO IZQ.
Pulgar
Indice
Medio
Anular
Meñique
P
1
2
3
4
MANO DER.
Indice
Medio
Anular
Meñique
1
2
3
4
D#/Eb

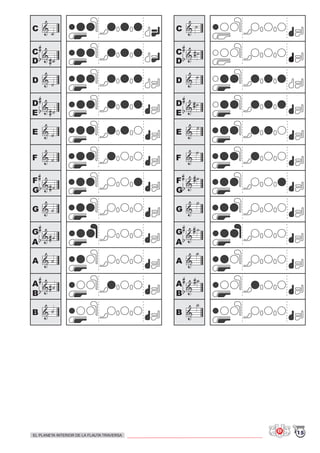

Carta de Digitación
5ta. PARTE

C
C
D
D
D
E
E
F
F
G
B
G
A
G
A
A
B
C
D
D
E
E
F
F
G
B
G
A
G
A
A
B
C
D

C
C
D
D
D
E
E
F
F
G
B
G
A
G
A
A
B
C
D
D
C
D

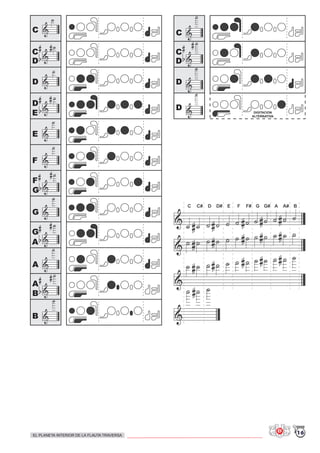

DIGITACION
ALTERNATIVA
C C# D D# E F F# G G# A A# B

El planeta interior de la flauta

Más contenido relacionado

Similar a El planeta interior de la flauta

Más de conrado dangavs

Último

El planeta interior de la flauta
