1. UNIVERSIDAD TECNOLOGICA DE
TABASCO
Electrónica
Analógica
Unidad IV
Amplificadores Operacionales

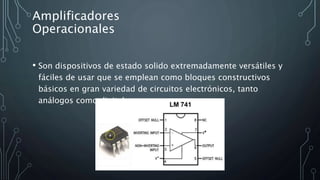

2. Amplificadores
Operacionales
• Son dispositivos de estado solido extremadamente versátiles y
fáciles de usar que se emplean como bloques constructivos
básicos en gran variedad de circuitos electrónicos, tanto
análogos como digitales.

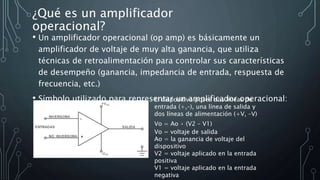

3. ¿Qué es un amplificador
operacional?
• Un amplificador operacional (op amp) es básicamente un
amplificador de voltaje de muy alta ganancia, que utiliza
técnicas de retroalimentación para controlar sus características
de desempeño (ganancia, impedancia de entrada, respuesta de
frecuencia, etc.)
• Símbolo utilizado para representar un amplificador operacional:
El dispositivo posee dos líneas de
entrada (+,–), una línea de salida y
dos líneas de alimentación (+V, –V)
Vo = Ao • (V2 – V1)
Vo = voltaje de salida
Ao = la ganancia de voltaje del
dispositivo
V2 = voltaje aplicado en la entrada
positiva
V1 = voltaje aplicado en la entrada
negativa

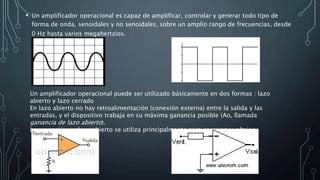

4. • Un amplificador operacional es capaz de amplificar, controlar y generar todo tipo de
forma de onda, senoidales y no senoidales, sobre un amplio rango de frecuencias, desde
0 Hz hasta varios megahertzios.
Un amplificador operacional puede ser utilizado básicamente en dos formas : lazo
abierto y lazo cerrado
En lazo abierto no hay retroalimentación (conexión externa) entre la salida y las
entradas, y el dispositivo trabaja en su máxima ganancia posible (Ao, llamada
ganancia de lazo abierto).
La operación en lazo abierto se utiliza principalmente para comparar voltajes

5. Operación en lazo cerrado. Concepto de retroalimentación
En este caso, el dispositivo trabaja como amplificador retroalimentado que
básicamente consiste en tomar una muestra de la señal de la salida y enviarla
nuevamente a la entrada, junto con la señal de entrada original, la
retroalimentación depende ya que puede ser positiva o negativa.
La retroalimentación negativa es la mas utilizada debido a que mejora la
linealidad, minimiza la distorsión, mantiene estable la ganancia, reduce la
impedancia de salida y aumenta la de entrada.

6. Amplificadores no inversores
La estructura de un circuito no inversor básico de CC esta configurado a modo
que la señal de entrada se aplique directamente a la entrada no inversora (+),
mientras que una fracción de la señal de salida se realimente en la entrada
inversora (-). La realimentación negativa la proveen R1 y R2.
A
V
La ganancia de voltaje (AV) siempre es
mayor de 1 y esta dada por la siguiente
expresión:
AV= 1 + R2/R1
Por ejemplo, si R2 = 30K y R1 = 1K,
entonces la ganancia de voltaje es de 31
(1+30).
R2
30
k
R1
1K

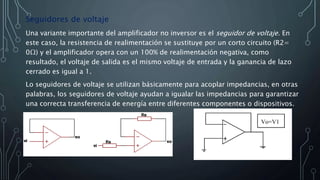

7. Seguidores de voltaje
Una variante importante del amplificador no inversor es el seguidor de voltaje. En
este caso, la resistencia de realimentación se sustituye por un corto circuito (R2=
0Ω) y el amplificador opera con un 100% de realimentación negativa, como
resultado, el voltaje de salida es el mismo voltaje de entrada y la ganancia de lazo
cerrado es igual a 1.
Lo seguidores de voltaje se utilizan básicamente para acoplar impedancias, en otras
palabras, los seguidores de voltaje ayudan a igualar las impedancias para garantizar
una correcta transferencia de energía entre diferentes componentes o dispositivos.

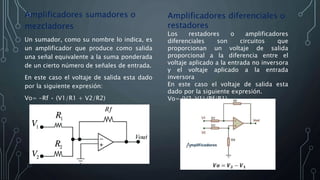

8. Amplificadores sumadores o
mezcladores
Un sumador, como su nombre lo indica, es
un amplificador que produce como salida
una señal equivalente a la suma ponderada
de un cierto número de señales de entrada.
En este caso el voltaje de salida esta dado
por la siguiente expresión:
Vo= -Rf • (V1/R1 + V2/R2)
Amplificadores diferenciales o
restadores
Los restadores o amplificadores
diferenciales son circuitos que
proporcionan un voltaje de salida
proporcional a la diferencia entre el
voltaje aplicado a la entrada no inversora
y el voltaje aplicado a la entrada
inversora
En este caso el voltaje de salida esta
dado por la siguiente expresión.
Vo= (V2-V1) (Rf/R1)
