El documento proporciona información sobre amplificadores operacionales (opamps). Brevemente describe que un opamp es un dispositivo de gran ganancia utilizado para amplificar y procesar señales. Explica que la impedancia de entrada de un opamp es alta e infinita, mientras que la impedancia de salida es baja o nula. También resume que la ganancia de un opamp depende de la resistencia de realimentación y puede ser controlada para ser de lazo abierto o cerrado.

1. FICHA DE AMPLIFICADORES
OPERACIONALES.
Joseph Cerdas Castillo.
Electrotecnia.
5-10

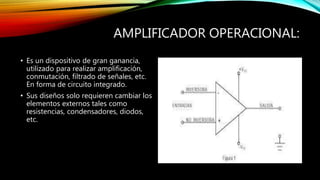

2. AMPLIFICADOR OPERACIONAL:
• Es un dispositivo de gran ganancia,
utilizado para realizar amplificación,
conmutación, filtrado de señales, etc.
En forma de circuito integrado.
• Sus diseños solo requieren cambiar los
elementos externos tales como
resistencias, condensadores, diodos,
etc.

3. TIPOS DE IMPEDANCIA DE UN
OPAMP.
Impedancia de Entrada:
• Es infinita.
• Es alta porque gracias a ella se
permiten ganancias altas a señales
pequeñas como la del sonido.
• Es mayor a 1 Megaohm.
Impedancia de Salida:
• Es nula.
• La salida es baja ya que como el
amplificador es alimentado por voltajes
debe haber una salida de offset aparte
para que pueda existir un lazo de
retroalimentación y una cierta
compensación que pueda dar el
amplificador.
• Es de 8 a 20 ohmios.

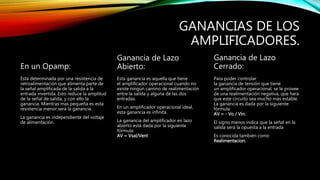

4. GANANCIAS DE LOS
AMPLIFICADORES.
En un Opamp:
Está determinada por una resistencia de
retroalimentación que alimenta parte de
la señal amplificada de la salida a la
entrada invertida. Esto reduce la amplitud
de la señal de salida, y con ello la
ganancia. Mientras mas pequeña es esta
resistencia menor será la ganancia.
La ganancia es independiente del voltaje
de alimentación.
Ganancia de Lazo
Abierto:
Esta ganancia es aquella que tiene
el amplificador operacional cuando no
existe ningún camino de realimentación
entre la salida y alguna de las dos
entradas.
En un amplificador operacional ideal,
esta ganancia es infinita.
La ganancia del amplificador en lazo
abierto está dada por la siguiente
fórmula:
AV = Vsal/Vent
Ganancia de Lazo
Cerrado:
Para poder controlar
la ganancia de tensión que tiene
un amplificador operacional, se le provee
de una realimentación negativa, que hará
que este circuito sea mucho más estable.
La ganancia es dada por la siguiente
fórmula:
AV = - Vo / Vin.
El signo menos indica que la señal en la
salida será la opuesta a la entrada
Es conocida también como
Realimentacion.

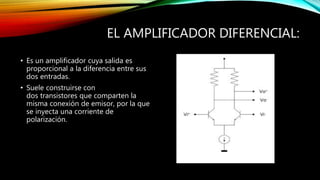

5. EL AMPLIFICADOR DIFERENCIAL:
• Es un amplificador cuya salida es
proporcional a la diferencia entre sus
dos entradas.
• Suele construirse con
dos transistores que comparten la
misma conexión de emisor, por la que
se inyecta una corriente de
polarización.

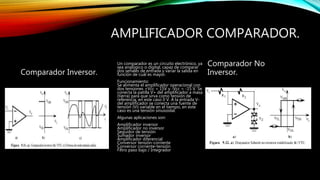

6. AMPLIFICADOR COMPARADOR.
Comparador Inversor.
Un comparador es un circuito electrónico, ya
sea analógico o digital, capaz de comparar
dos señales de entrada y variar la salida en
función de cuál es mayor.
Funcionamiento:
Se alimenta el amplificador operacional con
dos tensiones +Vcc = 15V y -Vcc = -15 V. Se
conecta la patilla V+ del amplificador a masa
(tierra) para que sirva como tensión de
referencia, en este caso 0 V. A la entrada V-
del amplificador se conecta una fuente de
tensión (Vi) variable en el tiempo, en este
caso es una tensión sinusoidal.
Algunas aplicaciones son:
Amplificador inversor
Amplificador no inversor
Seguidor de tensión
Sumador inversor
Amplificador diferencial
Conversor tensión-corriente
Conversor corriente-tensión
Filtro paso bajo / Integrador
Comparador No
Inversor.

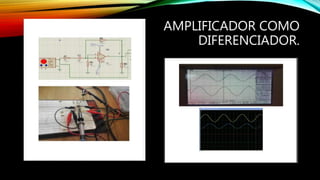

7. AMPLIFICADOR COMO
DIFERENCIADOR.

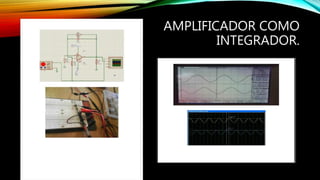

8. AMPLIFICADOR COMO
INTEGRADOR.

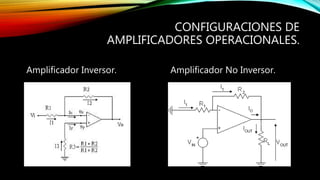

9. CONFIGURACIONES DE
AMPLIFICADORES OPERACIONALES.
Amplificador Inversor. Amplificador No Inversor.

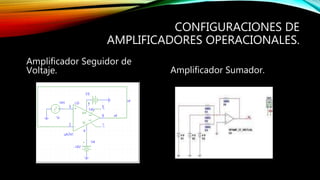

10. CONFIGURACIONES DE
AMPLIFICADORES OPERACIONALES.
Amplificador Seguidor de
Voltaje. Amplificador Sumador.
