Este documento describe los principales elementos de una red, incluyendo cables de red como Cat5e y Cat6, terminales RJ-45, switches, tarjetas y adaptadores WiFi, access points, routers WiFi, módems ADSL y cable, y cable-routers. Cada elemento juega un papel importante en la conexión y transmisión de datos entre dispositivos de una red.

1. ELEMENTOS DE RED

2. Elementos de
Red
Elemento
Cable de red
Cable UTP
Cable STP
Cat 5e
Cat 6
Cat 6a
Función
Es el medio de conexión entre los distintos
elementos de la red.
Se trata de un cable algo más fino, más
manejable, pero también menos seguro y
propenso a interferencias.
Dentro de la manguera se trenzan el de color
sólido con su correspondiente color/blanco. El
nivel de trenzado difiere según el color.
Usado en redes fastethernet (100 Mbit/s) y
gigabit ethernet (1000 Mbit/s). Diseñado para
transmisión a frecuencias de hasta 100 MHz.
Tipo de Red
Redes Ethernet
Redes Ethernet
Redes Ethernet
Redes Ethernet
Usado en redes gigabit ethernet (1000 Mbit/s).
Diseñado para transmisión a frecuencias de
Redes Ethernet
hasta 250 MHz.
Pensado para ser usado en redes 10 gigabit
ethernet (10000 Mbit/s). Diseñado para
Redes Ethernet

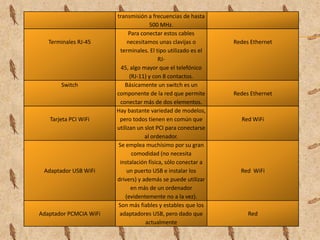

3. Terminales RJ-45
Switch
Tarjeta PCI WiFi
Adaptador USB WiFi
Adaptador PCMCIA WiFi
transmisión a frecuencias de hasta
500 MHz.
Para conectar estos cables
necesitamos unas clavijas o
terminales. El tipo utilizado es el
RJ45, algo mayor que el telefónico
(RJ-11) y con 8 contactos.
Básicamente un switch es un
componente de la red que permite
conectar más de dos elementos.
Hay bastante variedad de modelos,
pero todos tienen en común que
utilizan un slot PCI para conectarse
al ordenador.
Se emplea muchísimo por su gran
comodidad (no necesita
instalación física, sólo conectar a
un puerto USB e instalar los
drivers) y además se puede utilizar
en más de un ordenador
(evidentemente no a la vez).
Son más fiables y estables que los
adaptadores USB, pero dado que
actualmente
Redes Ethernet
Redes Ethernet
Red WiFi
Red WiFi
Red

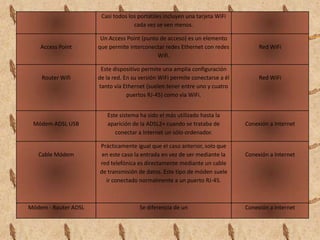

4. Casi todos los portátiles incluyen una tarjeta WiFi
cada vez se ven menos.
Access Point
Router Wifi
Módem ADSL USB
Cable Módem
Módem - Router ADSL
Un Access Point (punto de acceso) es un elemento
que permite interconectar redes Ethernet con redes
Wifi.
Este dispositivo permite una amplia configuración
de la red. En su versión WiFi permite conectarse a él
tanto vía Ethernet (suelen tener entre uno y cuatro
puertos RJ-45) como vía WiFi.
Este sistema ha sido el más utilizado hasta la
aparición de la ADSL2+ cuando se trataba de
conectar a Internet un sólo ordenador.
Prácticamente igual que el caso anterior, solo que
en este caso la entrada en vez de ser mediante la
red telefónica es directamente mediante un cable
de transmisión de datos. Este tipo de móden suele
ir conectado normalmente a un puerto RJ-45.
Se diferencia de un
Red WiFi
Red WiFi
Conexión a Internet
Conexión a Internet
Conexión a Internet

5. router en que incorpora en su
interior un módem
ADSL,
por lo que tenemos dos elementos
en uno solo.
Cable - Router
En el caso de que nuestra conexión
a Internet sea mediante cable,
también tenemos disponibles
Cable-routersWiFi, como es el caso
del que se muestra en la imagen,
un THOMSON TCW710. Bien, ya
hemos visto los elementos
necesarios para formar nuestra red.
Conexión a Internet
