Administración de Redes
Jorge alvares cordova .

Cesar famas

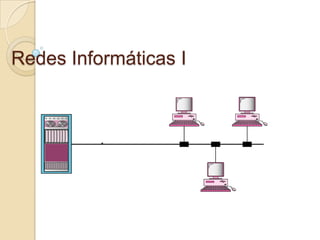

Redes Informáticas I

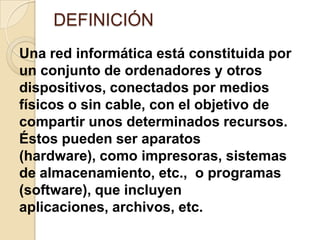

DEFINICIÓN
Una red informática está constituida por
un conjunto de ordenadores y otros
dispositivos, conectados por medios
físicos o sin cable, con el objetivo de
compartir unos determinados recursos.
Éstos pueden ser aparatos
(hardware), como impresoras, sistemas
de almacenamiento, etc., o programas
(software), que incluyen
aplicaciones, archivos, etc.

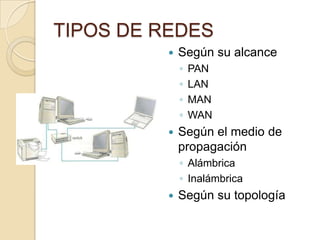

TIPOS DE REDES
             Según su alcance
              ◦   PAN
              ◦   LAN
              ◦   MAN
              ◦   WAN
             Según el medio de
              propagación
              ◦ Alámbrica
              ◦ Inalámbrica
             Según su topología
Tipos de redes según su
     cobertura
 PAN: Red de área personal. Interconexión de
  dispositivos en el entorno usuario. Ejemplo: móvil,
  manos libros. Medio Infrarrojo, o bluetooth.
 LAN: Red de área local. Su extensión esta limitada
  físicamente a un edificio o a un entorno de hasta 200
  metros. Ejemplo: Instituto.
    ◦ WLAN: Red local inalámbrica
   MAN: Red de área metropolitana. Conjunto de redes
    LAN, en el entorno de un municipio.
    ◦ WIMAX: red inalámbrica en el entorno de unos 5 a 50 km.
   WAN: Una Red de Área Amplia (Wide Area Network ),
    es un tipo de red de computadoras capaz de cubrir
    distancias desde unos 100 hasta unos 1000 km, dando
    el servicio a un país o un continente. Ejemplo: internet.
    EJERCICIOS REDES 1

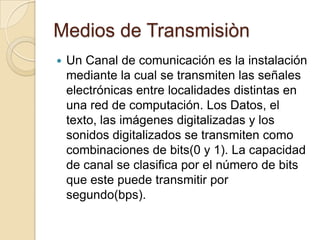

Medios de Transmisiòn
   Un Canal de comunicación es la instalación
    mediante la cual se transmiten las señales
    electrónicas entre localidades distintas en
    una red de computación. Los Datos, el
    texto, las imágenes digitalizadas y los
    sonidos digitalizados se transmiten como
    combinaciones de bits(0 y 1). La capacidad
    de canal se clasifica por el número de bits
    que este puede transmitir por
    segundo(bps).

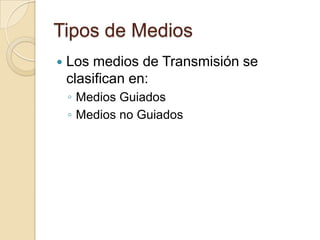

Tipos de Medios
   Los medios de Transmisión se
    clasifican en:
    ◦ Medios Guiados
    ◦ Medios no Guiados

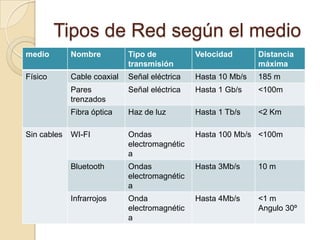

Tipos de Red según el medio
medio        Nombre          Tipo de           Velocidad       Distancia
                             transmisión                       máxima
Físico       Cable coaxial   Señal eléctrica   Hasta 10 Mb/s   185 m
             Pares           Señal eléctrica   Hasta 1 Gb/s    <100m
             trenzados
             Fibra óptica    Haz de luz        Hasta 1 Tb/s    <2 Km

Sin cables   WI-FI           Ondas             Hasta 100 Mb/s <100m
                             electromagnétic
                             a
             Bluetooth       Ondas             Hasta 3Mb/s     10 m
                             electromagnétic
                             a
             Infrarrojos     Onda              Hasta 4Mb/s     <1 m
                             electromagnétic                   Angulo 30º
                             a
Tipos de Redes según su
       Topología

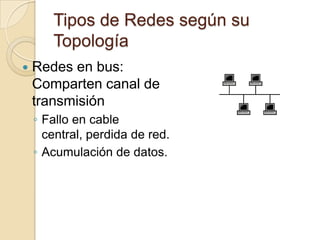

   Redes en bus:
    Comparten canal de
    transmisión
    ◦ Fallo en cable
      central, perdida de red.
    ◦ Acumulación de datos.
Tipos de Redes según su
    Topología

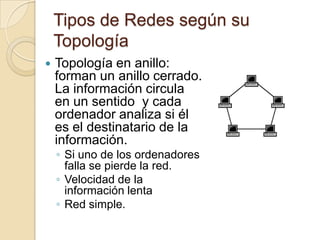

   Topología en anillo:
    forman un anillo cerrado.
    La información circula
    en un sentido y cada
    ordenador analiza si él
    es el destinatario de la
    información.
    ◦ Si uno de los ordenadores
      falla se pierde la red.
    ◦ Velocidad de la
      información lenta
    ◦ Red simple.
Tipos de Redes según su
    Topología

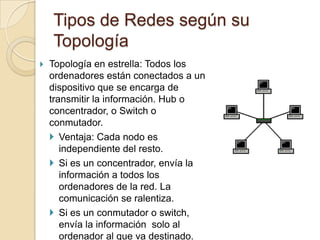

   Topología en estrella: Todos los
    ordenadores están conectados a un
    dispositivo que se encarga de
    transmitir la información. Hub o
    concentrador, o Switch o
    conmutador.
     Ventaja: Cada nodo es
       independiente del resto.
     Si es un concentrador, envía la
       información a todos los
       ordenadores de la red. La
       comunicación se ralentiza.
     Si es un conmutador o switch,
       envía la información solo al
       ordenador al que va destinado.

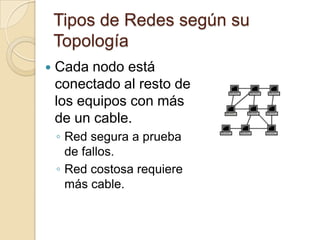

Tipos de Redes según su
    Topología
   Cada nodo está
    conectado al resto de
    los equipos con más
    de un cable.
    ◦ Red segura a prueba
      de fallos.
    ◦ Red costosa requiere
      más cable.

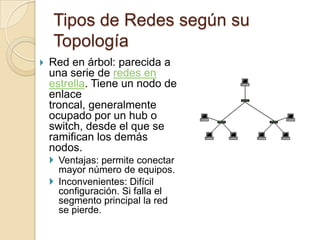

Tipos de Redes según su
    Topología
   Red en árbol: parecida a
    una serie de redes en
    estrella. Tiene un nodo de
    enlace
    troncal, generalmente
    ocupado por un hub o
    switch, desde el que se
    ramifican los demás
    nodos.
     Ventajas: permite conectar
      mayor número de equipos.
     Inconvenientes: Difícil
      configuración. Si falla el
      segmento principal la red
      se pierde.

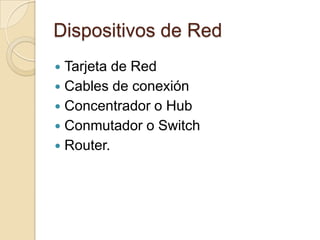

Dispositivos de Red
 Tarjeta de Red
 Cables de conexión
 Concentrador o Hub
 Conmutador o Switch
 Router.
La tarjeta de red

   Permite conectar nuestro equipo a la
    red.
   Normalmente se instala en la placa
    base.
   Cada tarjeta tiene un identificador
    denominado MAC, seis pares de
    dígitos, no puede haber dos tarjetas
    con el mismo identificador MAC.
    Formado por seis pares de números
         Forma de conocer la
          MAC: Desde interprete
          de comandos
              Comandos: getmac o
               ipconfig/all (dirección
               física)

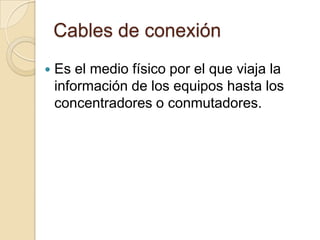

Cables de conexión
   Es el medio físico por el que viaja la
    información de los equipos hasta los
    concentradores o conmutadores.

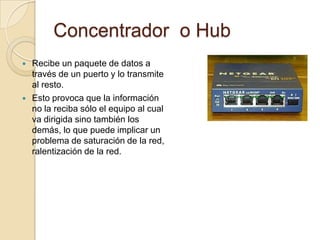

Concentrador o Hub
   Recibe un paquete de datos a
    través de un puerto y lo transmite
    al resto.
   Esto provoca que la información
    no la reciba sólo el equipo al cual
    va dirigida sino también los
    demás, lo que puede implicar un
    problema de saturación de la red,
    ralentización de la red.

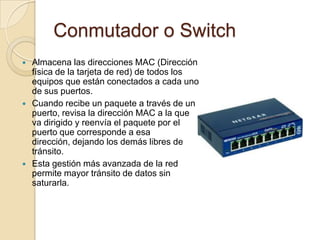

Conmutador o Switch
   Almacena las direcciones MAC (Dirección
    física de la tarjeta de red) de todos los
    equipos que están conectados a cada uno
    de sus puertos.
   Cuando recibe un paquete a través de un
    puerto, revisa la dirección MAC a la que
    va dirigido y reenvía el paquete por el
    puerto que corresponde a esa
    dirección, dejando los demás libres de
    tránsito.
   Esta gestión más avanzada de la red
    permite mayor tránsito de datos sin
    saturarla.

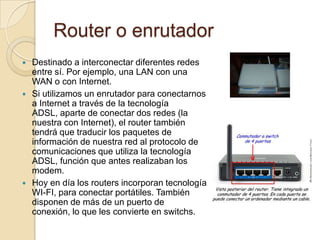

Router o enrutador
   Destinado a interconectar diferentes redes
    entre sí. Por ejemplo, una LAN con una
    WAN o con Internet.
   Si utilizamos un enrutador para conectarnos
    a Internet a través de la tecnología
    ADSL, aparte de conectar dos redes (la
    nuestra con Internet), el router también
    tendrá que traducir los paquetes de
    información de nuestra red al protocolo de
    comunicaciones que utiliza la tecnología
    ADSL, función que antes realizaban los
    modem.
   Hoy en día los routers incorporan tecnología
    WI-FI, para conectar portátiles. También
    disponen de más de un puerto de
    conexión, lo que les convierte en switchs.

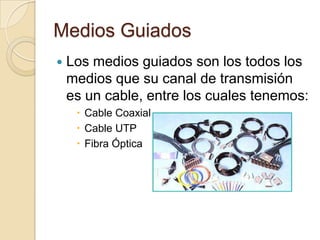

Medios Guiados
   Los medios guiados son los todos los
    medios que su canal de transmisión
    es un cable, entre los cuales tenemos:
      Cable Coaxial
      Cable UTP
      Fibra Óptica

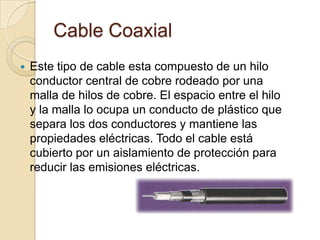

Cable Coaxial
   Este tipo de cable esta compuesto de un hilo
    conductor central de cobre rodeado por una
    malla de hilos de cobre. El espacio entre el hilo
    y la malla lo ocupa un conducto de plástico que
    separa los dos conductores y mantiene las
    propiedades eléctricas. Todo el cable está
    cubierto por un aislamiento de protección para
    reducir las emisiones eléctricas.
Tipos de Coaxial
 THICK (grueso). Su capacidad en términos
  de velocidad y distancia es grande, pero el
  coste del cableado es alto y su grosor no
  permite su utilización en canalizaciones con
  demasiados cables. 10Base 5
 THIN (fino). Su limitación está en la
  distancia máxima que puede alcanzar un
  tramo de red sin regeneración de la señal.
  10Base 2

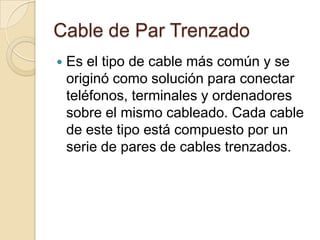

Cable de Par Trenzado
   Es el tipo de cable más común y se
    originó como solución para conectar
    teléfonos, terminales y ordenadores
    sobre el mismo cableado. Cada cable
    de este tipo está compuesto por un
    serie de pares de cables trenzados.
Tipos de par trenzado
   Es el tipo de cable más común y se
    originó como solución para conectar
    teléfonos, terminales y ordenadores
    sobre el mismo cableado. Cada cable
    de este tipo está compuesto por un
    serie de pares de cables trenzados

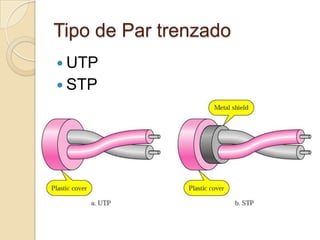

Tipo de Par trenzado
 UTP
 STP

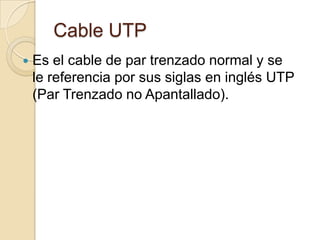

Cable UTP
   Es el cable de par trenzado normal y se
    le referencia por sus siglas en inglés UTP
    (Par Trenzado no Apantallado).

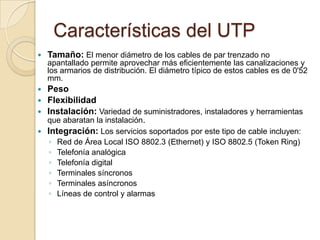

Características del UTP
   Tamaño: El menor diámetro de los cables de par trenzado no
    apantallado permite aprovechar más eficientemente las canalizaciones y
    los armarios de distribución. El diámetro típico de estos cables es de 0'52
    mm.
   Peso
   Flexibilidad
   Instalación: Variedad de suministradores, instaladores y herramientas
    que abaratan la instalación.
   Integración: Los servicios soportados por este tipo de cable incluyen:
    ◦   Red de Área Local ISO 8802.3 (Ethernet) y ISO 8802.5 (Token Ring)
    ◦   Telefonía analógica
    ◦   Telefonía digital
    ◦   Terminales síncronos
    ◦   Terminales asíncronos
    ◦   Líneas de control y alarmas

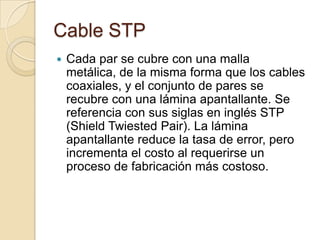

Cable STP
   Cada par se cubre con una malla
    metálica, de la misma forma que los cables
    coaxiales, y el conjunto de pares se
    recubre con una lámina apantallante. Se
    referencia con sus siglas en inglés STP
    (Shield Twiested Pair). La lámina
    apantallante reduce la tasa de error, pero
    incrementa el costo al requerirse un
    proceso de fabricación más costoso.

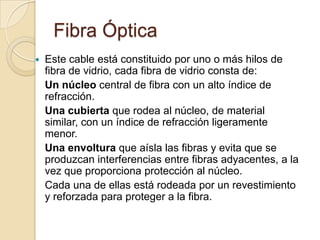

Fibra Óptica
   Este cable está constituido por uno o más hilos de
    fibra de vidrio, cada fibra de vidrio consta de:
    Un núcleo central de fibra con un alto índice de
    refracción.
    Una cubierta que rodea al núcleo, de material
    similar, con un índice de refracción ligeramente
    menor.
    Una envoltura que aísla las fibras y evita que se
    produzcan interferencias entre fibras adyacentes, a la
    vez que proporciona protección al núcleo.
    Cada una de ellas está rodeada por un revestimiento
    y reforzada para proteger a la fibra.

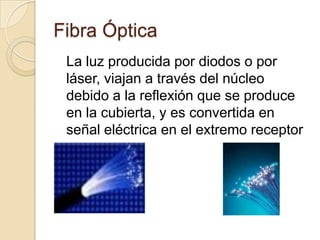

Fibra Óptica
 La luz producida por diodos o por
 láser, viajan a través del núcleo
 debido a la reflexión que se produce
 en la cubierta, y es convertida en
 señal eléctrica en el extremo receptor
Tipos de Fibra
   Monomodo.
    Este tipo de fibras necesitan el empleo de
    emisores láser para la inyección de la luz, lo que
    proporciona un gran ancho de banda y una baja
    atenuación con la distancia, por lo que son
    utilizadas en redes metropolitanas y redes de área
    extensa. Por contra, resultan más caras de
    producir y el equipamiento es más sofisticado.
   Multimodo.
    Las fibras multimodo son las más utilizadas en las
    redes locales por su bajo coste.

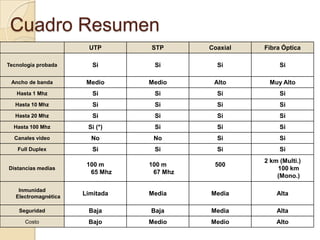

Cuadro Resumen
                        UTP      STP       Coaxial   Fibra Óptica

Tecnología probada       Si       Si         Si           Si

 Ancho de banda        Medio     Medio      Alto      Muy Alto
   Hasta 1 Mhz           Si       Si         Si           Si
  Hasta 10 Mhz           Si       Si         Si           Si
  Hasta 20 Mhz           Si       Si         Si           Si
  Hasta 100 Mhz        Si (*)     Si         Si           Si
  Canales video         No        No         Si           Si
   Full Duplex           Si       Si         Si           Si
                                                     2 km (Multi.)
                       100 m     100 m      500
Distancias medias                                        100 km
                        65 Mhz    67 Mhz
                                                         (Mono.)

    Inmunidad
   Electromagnética
                      Limitada   Media     Media         Alta

    Seguridad          Baja      Baja      Media         Alta
      Costo            Bajo      Medio     Medio         Alto

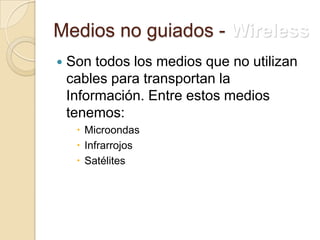

Medios no guiados - Wireless
   Son todos los medios que no utilizan
    cables para transportan la
    Información. Entre estos medios
    tenemos:
      Microondas
      Infrarrojos
      Satélites

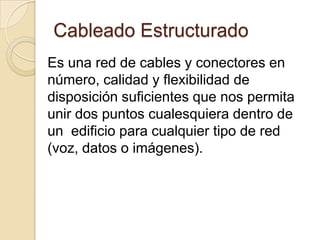

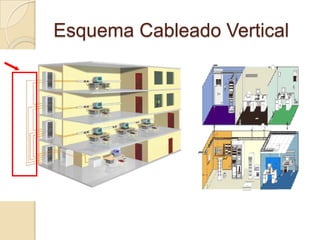

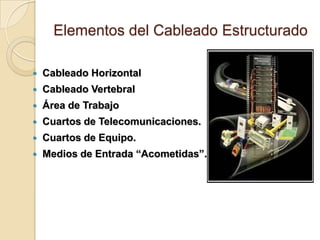

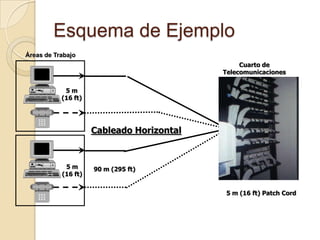

Cableado Estructurado
Es una red de cables y conectores en
número, calidad y flexibilidad de
disposición suficientes que nos permita
unir dos puntos cualesquiera dentro de
un edificio para cualquier tipo de red
(voz, datos o imágenes).
Elementos del Cableado Estructurado

   Cableado Horizontal
   Cableado Vertebral
   Área de Trabajo
   Cuartos de Telecomunicaciones.
   Cuartos de Equipo.
   Medios de Entrada “Acometidas”.
Cableado Horizontal
   Es una parte del sistema de Cableado
    Estructurado, que comprende desde
    el conector del área de trabajo hasta
    la conexión cruzada horizontal del
    Gabinete de Telecomunicaciones
Esquema de Ejemplo
Áreas de Trabajo
                                                Cuarto de
                                           Telecomunicaciones

            5m
           (16 ft)




                     Cableado Horizontal


            5m       90 m (295 ft)
           (16 ft)


                                           5 m (16 ft) Patch Cord

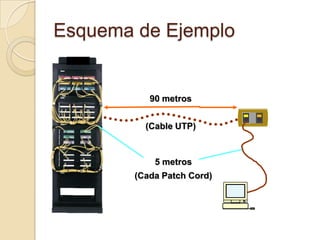

Esquema de Ejemplo


           90 metros


          (Cable UTP)



            5 metros
        (Cada Patch Cord)

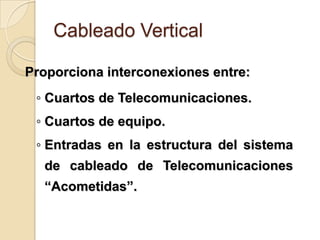

Cableado Vertical

Proporciona interconexiones entre:
 ◦ Cuartos de Telecomunicaciones.
 ◦ Cuartos de equipo.
 ◦ Entradas en la estructura del sistema
  de cableado de Telecomunicaciones
  “Acometidas”.
Esquema Cableado Vertical

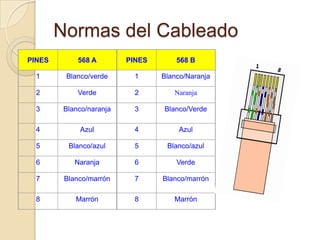

Normas del Cableado
PINES        568 A        PINES       568 B

  1      Blanco/verde       1     Blanco/Naranja

  2          Verde          2        Naranja

  3      Blanco/naranja     3     Blanco/Verde

  4          Azul           4         Azul

  5       Blanco/azul       5      Blanco/azul

  6         Naranja         6         Verde

  7      Blanco/marrón      7     Blanco/marrón

  8         Marrón          8        Marrón

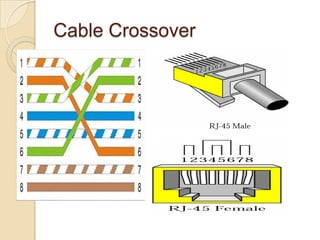

Cable Crossover

Internet

  • 1.
    Administración de Redes Jorgealvares cordova . Cesar famas
  • 2.
  • 3.
    DEFINICIÓN Una red informáticaestá constituida por un conjunto de ordenadores y otros dispositivos, conectados por medios físicos o sin cable, con el objetivo de compartir unos determinados recursos. Éstos pueden ser aparatos (hardware), como impresoras, sistemas de almacenamiento, etc., o programas (software), que incluyen aplicaciones, archivos, etc.
  • 4.
    TIPOS DE REDES  Según su alcance ◦ PAN ◦ LAN ◦ MAN ◦ WAN  Según el medio de propagación ◦ Alámbrica ◦ Inalámbrica  Según su topología
  • 5.
    Tipos de redessegún su cobertura  PAN: Red de área personal. Interconexión de dispositivos en el entorno usuario. Ejemplo: móvil, manos libros. Medio Infrarrojo, o bluetooth.  LAN: Red de área local. Su extensión esta limitada físicamente a un edificio o a un entorno de hasta 200 metros. Ejemplo: Instituto. ◦ WLAN: Red local inalámbrica  MAN: Red de área metropolitana. Conjunto de redes LAN, en el entorno de un municipio. ◦ WIMAX: red inalámbrica en el entorno de unos 5 a 50 km.  WAN: Una Red de Área Amplia (Wide Area Network ), es un tipo de red de computadoras capaz de cubrir distancias desde unos 100 hasta unos 1000 km, dando el servicio a un país o un continente. Ejemplo: internet. EJERCICIOS REDES 1
  • 6.
    Medios de Transmisiòn  Un Canal de comunicación es la instalación mediante la cual se transmiten las señales electrónicas entre localidades distintas en una red de computación. Los Datos, el texto, las imágenes digitalizadas y los sonidos digitalizados se transmiten como combinaciones de bits(0 y 1). La capacidad de canal se clasifica por el número de bits que este puede transmitir por segundo(bps).
  • 7.
    Tipos de Medios  Los medios de Transmisión se clasifican en: ◦ Medios Guiados ◦ Medios no Guiados
  • 8.
    Tipos de Redsegún el medio medio Nombre Tipo de Velocidad Distancia transmisión máxima Físico Cable coaxial Señal eléctrica Hasta 10 Mb/s 185 m Pares Señal eléctrica Hasta 1 Gb/s <100m trenzados Fibra óptica Haz de luz Hasta 1 Tb/s <2 Km Sin cables WI-FI Ondas Hasta 100 Mb/s <100m electromagnétic a Bluetooth Ondas Hasta 3Mb/s 10 m electromagnétic a Infrarrojos Onda Hasta 4Mb/s <1 m electromagnétic Angulo 30º a
  • 9.
    Tipos de Redessegún su Topología  Redes en bus: Comparten canal de transmisión ◦ Fallo en cable central, perdida de red. ◦ Acumulación de datos.
  • 10.
    Tipos de Redessegún su Topología  Topología en anillo: forman un anillo cerrado. La información circula en un sentido y cada ordenador analiza si él es el destinatario de la información. ◦ Si uno de los ordenadores falla se pierde la red. ◦ Velocidad de la información lenta ◦ Red simple.
  • 11.
    Tipos de Redessegún su Topología  Topología en estrella: Todos los ordenadores están conectados a un dispositivo que se encarga de transmitir la información. Hub o concentrador, o Switch o conmutador.  Ventaja: Cada nodo es independiente del resto.  Si es un concentrador, envía la información a todos los ordenadores de la red. La comunicación se ralentiza.  Si es un conmutador o switch, envía la información solo al ordenador al que va destinado.
  • 12.
    Tipos de Redessegún su Topología  Cada nodo está conectado al resto de los equipos con más de un cable. ◦ Red segura a prueba de fallos. ◦ Red costosa requiere más cable.
  • 13.
    Tipos de Redessegún su Topología  Red en árbol: parecida a una serie de redes en estrella. Tiene un nodo de enlace troncal, generalmente ocupado por un hub o switch, desde el que se ramifican los demás nodos.  Ventajas: permite conectar mayor número de equipos.  Inconvenientes: Difícil configuración. Si falla el segmento principal la red se pierde.
  • 14.
    Dispositivos de Red Tarjeta de Red  Cables de conexión  Concentrador o Hub  Conmutador o Switch  Router.
  • 15.
    La tarjeta dered  Permite conectar nuestro equipo a la red.  Normalmente se instala en la placa base.  Cada tarjeta tiene un identificador denominado MAC, seis pares de dígitos, no puede haber dos tarjetas con el mismo identificador MAC. Formado por seis pares de números  Forma de conocer la MAC: Desde interprete de comandos  Comandos: getmac o ipconfig/all (dirección física)
  • 16.
    Cables de conexión  Es el medio físico por el que viaja la información de los equipos hasta los concentradores o conmutadores.
  • 17.
    Concentrador o Hub  Recibe un paquete de datos a través de un puerto y lo transmite al resto.  Esto provoca que la información no la reciba sólo el equipo al cual va dirigida sino también los demás, lo que puede implicar un problema de saturación de la red, ralentización de la red.
  • 18.
    Conmutador o Switch  Almacena las direcciones MAC (Dirección física de la tarjeta de red) de todos los equipos que están conectados a cada uno de sus puertos.  Cuando recibe un paquete a través de un puerto, revisa la dirección MAC a la que va dirigido y reenvía el paquete por el puerto que corresponde a esa dirección, dejando los demás libres de tránsito.  Esta gestión más avanzada de la red permite mayor tránsito de datos sin saturarla.
  • 19.
    Router o enrutador  Destinado a interconectar diferentes redes entre sí. Por ejemplo, una LAN con una WAN o con Internet.  Si utilizamos un enrutador para conectarnos a Internet a través de la tecnología ADSL, aparte de conectar dos redes (la nuestra con Internet), el router también tendrá que traducir los paquetes de información de nuestra red al protocolo de comunicaciones que utiliza la tecnología ADSL, función que antes realizaban los modem.  Hoy en día los routers incorporan tecnología WI-FI, para conectar portátiles. También disponen de más de un puerto de conexión, lo que les convierte en switchs.
  • 20.
    Medios Guiados  Los medios guiados son los todos los medios que su canal de transmisión es un cable, entre los cuales tenemos:  Cable Coaxial  Cable UTP  Fibra Óptica
  • 21.
    Cable Coaxial  Este tipo de cable esta compuesto de un hilo conductor central de cobre rodeado por una malla de hilos de cobre. El espacio entre el hilo y la malla lo ocupa un conducto de plástico que separa los dos conductores y mantiene las propiedades eléctricas. Todo el cable está cubierto por un aislamiento de protección para reducir las emisiones eléctricas.
  • 22.
    Tipos de Coaxial THICK (grueso). Su capacidad en términos de velocidad y distancia es grande, pero el coste del cableado es alto y su grosor no permite su utilización en canalizaciones con demasiados cables. 10Base 5  THIN (fino). Su limitación está en la distancia máxima que puede alcanzar un tramo de red sin regeneración de la señal. 10Base 2
  • 23.
    Cable de ParTrenzado  Es el tipo de cable más común y se originó como solución para conectar teléfonos, terminales y ordenadores sobre el mismo cableado. Cada cable de este tipo está compuesto por un serie de pares de cables trenzados.
  • 24.
    Tipos de partrenzado  Es el tipo de cable más común y se originó como solución para conectar teléfonos, terminales y ordenadores sobre el mismo cableado. Cada cable de este tipo está compuesto por un serie de pares de cables trenzados
  • 25.
    Tipo de Partrenzado  UTP  STP
  • 26.
    Cable UTP  Es el cable de par trenzado normal y se le referencia por sus siglas en inglés UTP (Par Trenzado no Apantallado).
  • 27.
    Características del UTP  Tamaño: El menor diámetro de los cables de par trenzado no apantallado permite aprovechar más eficientemente las canalizaciones y los armarios de distribución. El diámetro típico de estos cables es de 0'52 mm.  Peso  Flexibilidad  Instalación: Variedad de suministradores, instaladores y herramientas que abaratan la instalación.  Integración: Los servicios soportados por este tipo de cable incluyen: ◦ Red de Área Local ISO 8802.3 (Ethernet) y ISO 8802.5 (Token Ring) ◦ Telefonía analógica ◦ Telefonía digital ◦ Terminales síncronos ◦ Terminales asíncronos ◦ Líneas de control y alarmas
  • 28.
    Cable STP  Cada par se cubre con una malla metálica, de la misma forma que los cables coaxiales, y el conjunto de pares se recubre con una lámina apantallante. Se referencia con sus siglas en inglés STP (Shield Twiested Pair). La lámina apantallante reduce la tasa de error, pero incrementa el costo al requerirse un proceso de fabricación más costoso.
  • 29.
    Fibra Óptica  Este cable está constituido por uno o más hilos de fibra de vidrio, cada fibra de vidrio consta de: Un núcleo central de fibra con un alto índice de refracción. Una cubierta que rodea al núcleo, de material similar, con un índice de refracción ligeramente menor. Una envoltura que aísla las fibras y evita que se produzcan interferencias entre fibras adyacentes, a la vez que proporciona protección al núcleo. Cada una de ellas está rodeada por un revestimiento y reforzada para proteger a la fibra.
  • 30.
    Fibra Óptica Laluz producida por diodos o por láser, viajan a través del núcleo debido a la reflexión que se produce en la cubierta, y es convertida en señal eléctrica en el extremo receptor
  • 31.
    Tipos de Fibra  Monomodo. Este tipo de fibras necesitan el empleo de emisores láser para la inyección de la luz, lo que proporciona un gran ancho de banda y una baja atenuación con la distancia, por lo que son utilizadas en redes metropolitanas y redes de área extensa. Por contra, resultan más caras de producir y el equipamiento es más sofisticado.  Multimodo. Las fibras multimodo son las más utilizadas en las redes locales por su bajo coste.
  • 32.
    Cuadro Resumen UTP STP Coaxial Fibra Óptica Tecnología probada Si Si Si Si Ancho de banda Medio Medio Alto Muy Alto Hasta 1 Mhz Si Si Si Si Hasta 10 Mhz Si Si Si Si Hasta 20 Mhz Si Si Si Si Hasta 100 Mhz Si (*) Si Si Si Canales video No No Si Si Full Duplex Si Si Si Si 2 km (Multi.) 100 m 100 m 500 Distancias medias 100 km 65 Mhz 67 Mhz (Mono.) Inmunidad Electromagnética Limitada Media Media Alta Seguridad Baja Baja Media Alta Costo Bajo Medio Medio Alto
  • 33.
    Medios no guiados- Wireless  Son todos los medios que no utilizan cables para transportan la Información. Entre estos medios tenemos:  Microondas  Infrarrojos  Satélites
  • 34.
    Cableado Estructurado Es unared de cables y conectores en número, calidad y flexibilidad de disposición suficientes que nos permita unir dos puntos cualesquiera dentro de un edificio para cualquier tipo de red (voz, datos o imágenes).
  • 35.
    Elementos del CableadoEstructurado  Cableado Horizontal  Cableado Vertebral  Área de Trabajo  Cuartos de Telecomunicaciones.  Cuartos de Equipo.  Medios de Entrada “Acometidas”.
  • 36.
    Cableado Horizontal  Es una parte del sistema de Cableado Estructurado, que comprende desde el conector del área de trabajo hasta la conexión cruzada horizontal del Gabinete de Telecomunicaciones
  • 37.
    Esquema de Ejemplo Áreasde Trabajo Cuarto de Telecomunicaciones 5m (16 ft) Cableado Horizontal 5m 90 m (295 ft) (16 ft) 5 m (16 ft) Patch Cord
  • 38.
    Esquema de Ejemplo 90 metros (Cable UTP) 5 metros (Cada Patch Cord)
  • 39.
    Cableado Vertical Proporciona interconexionesentre: ◦ Cuartos de Telecomunicaciones. ◦ Cuartos de equipo. ◦ Entradas en la estructura del sistema de cableado de Telecomunicaciones “Acometidas”.
  • 40.
  • 41.
    Normas del Cableado PINES 568 A PINES 568 B 1 Blanco/verde 1 Blanco/Naranja 2 Verde 2 Naranja 3 Blanco/naranja 3 Blanco/Verde 4 Azul 4 Azul 5 Blanco/azul 5 Blanco/azul 6 Naranja 6 Verde 7 Blanco/marrón 7 Blanco/marrón 8 Marrón 8 Marrón
  • 42.
