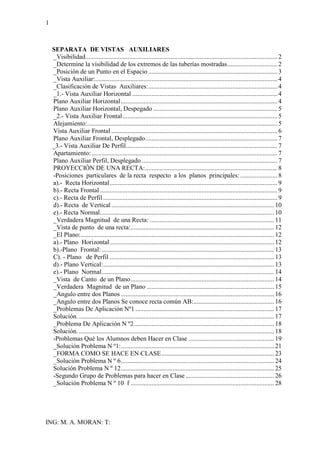

SEPARATA DE VISTAS AUXILIARES
_Visibilidad............................................................

2
ING: M. A. MORAN: T:
_Visibilidad

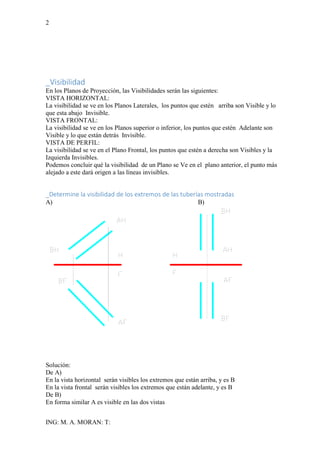

En los Planos de Proyección, las Visibilidades serán las siguientes:
VISTA HORIZONTAL:...

3
ING: M. A. MORAN: T:

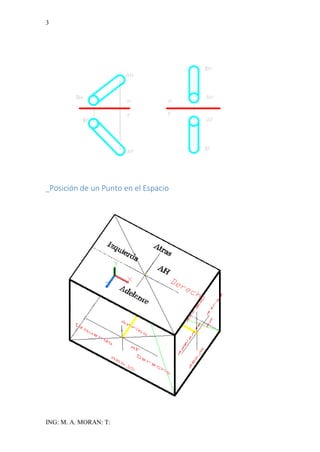

_Posición de un Punto en el Espacio

4
ING: M. A. MORAN: T:
_Vista Auxiliar:
Es aquella que se toma en un plano diferente a los planos Principales
_Clasificaci...

Anuncio

5
ING: M. A. MORAN: T:
Plano Auxiliar Horizontal, Despegado
_2.- Vista Auxiliar Frontal
Alejamiento: distancia de la proye...

6
ING: M. A. MORAN: T:
Vista Auxiliar Frontal

7
ING: M. A. MORAN: T:
Plano Auxiliar Frontal, Desplegado
_3.- Vista Auxiliar De Perfil
Apartamiento: distancia de la proy...

8
ING: M. A. MORAN: T:
PROYECCIÓN DE UNA RECTA: en los planos principales.
Es necesario que en todas las vistas la proyecc...

9
ING: M. A. MORAN: T:
b).- Recta Frontal
c).- Recta de Perfil
d).- Recta Vertical
e).- Recta Normal
a).- Recta Horizontal...

Anuncio

10
ING: M. A. MORAN: T:
d).- Recta de Vertical
Es una recta que en el plano horizontal se verá como un punto (se ve de pun...

11
ING: M. A. MORAN: T:
_Verdadera Magnitud de una Recta:
Se ha visto que una recta horizontal es paralelo al plano H se p...

12
ING: M. A. MORAN: T:
_Vista de punto de una recta:
Para que una recta se proyecte de punta en un plano de proyección es...

13
ING: M. A. MORAN: T:
b).-Plano Frontal:
Está en plano F o es paralelo al plano F, se ve en VM en la vista F y en las vi...

14
ING: M. A. MORAN: T:
e).- Plano Normal
Es un plano perpendicular al plano F, se ve canto en la vista F y en los planos ...

Anuncio

15
ING: M. A. MORAN: T:
_Verdadera Magnitud de un Plano
Se proyecta VM en un plano paralelo el método es inicialmente hall...

16
ING: M. A. MORAN: T:
_Angulo entre dos Planos
Llamado ángulo diedro es ángulo formado por la intercesión de dos planos ...

17
ING: M. A. MORAN: T:
_Problemas De Aplicación Nº1
Dadas las vistas H y F, hallar vista Auxiliar indicada y dibujar el s...

18
ING: M. A. MORAN: T:
_Problema De Aplicación N º2
Dadas las vistas H y F, hallar la vista Auxiliar indicada y dibujar e...

19
ING: M. A. MORAN: T:
-Problemas Qué los Alumnos deben Hacer en Clase
DEL LIBRO DE Dibujo Técnico AUTOR Frederick E Gies...

Anuncio

20
ING: M. A. MORAN: T:

21
ING: M. A. MORAN: T:
_Solución Problema N º1: Hallar la Vista Auxiliar completa donde la cara
inclinada se vea en VM.
E...

22
ING: M. A. MORAN: T:
y luego lo dividimos en cuatro partes iguales por medio de sus puntos medios y con O
(offset o par...

23
ING: M. A. MORAN: T:
Luego nos pide que demos nombre a la ventana
Le damos su nombre y luego de dos ENTER salimos, pica...

24
ING: M. A. MORAN: T:
Numeración de las vistas y hallado de la vista auxiliar punto a punto para posterior unión
de los ...

Anuncio

25
ING: M. A. MORAN: T:
.
De donde tenemos:
Solución Problema N º 12
Hallar la Vista Auxiliar completa donde la cara incli...

26
ING: M. A. MORAN: T:
Finalmente
Concluimos
-Segundo Grupo de Problemas para hacer en Clase

27
ING: M. A. MORAN: T:

28
ING: M. A. MORAN: T:
_Solución Problema N º 10 f
Hallar la Vista Auxiliar completa donde la cara inclinada se vea en VM...

29
ING: M. A. MORAN: T:
Sustraemos (SU). A solidó los tres prismas, de la siguiente forma, SU, ENTER elegimos
nuestro sóli...
