Este documento trata sobre los sistemas de proyección, tipos de proyección, planos de proyección, proyección de puntos y elementos, aplicación de visibilidad, vistas principales de sólidos, interpretación de vistas, ejercicios de determinación de vistas y vistas auxiliares en geometría descriptiva y dibujo técnico. Se explican conceptos como sistemas DIN y ASA, visibilidad en planos de proyección, vistas horizontales, frontales y de perfil de sólidos, y obtención de vistas auxiliares prim

1. PROYECCIONES, VISIBILIDADES Y VISTAS
GEOMETRÍA DESCRIPTIVA Y DIBUJO EN INGENIERÍA 2

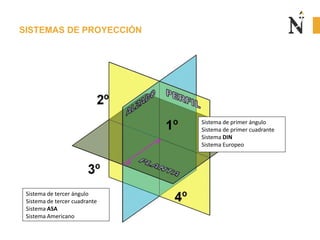

2. SISTEMAS DE PROYECCIÓN
Sistema de primer ángulo
Sistema de primer cuadrante
Sistema DIN
Sistema Europeo
Sistema de tercer ángulo
Sistema de tercer cuadrante
Sistema ASA
Sistema Americano

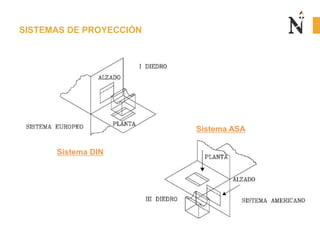

3. SISTEMAS DE PROYECCIÓN
Sistema ASA
Sistema DIN

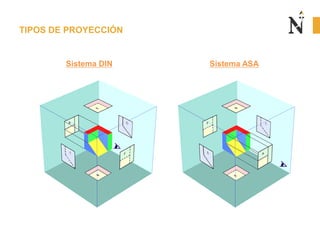

4. TIPOS DE PROYECCIÓN
Sistema DIN
Sistema ASA

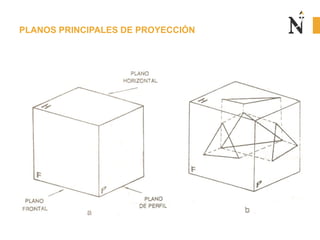

5. PLANOS PRINCIPALES DE PROYECCIÓN

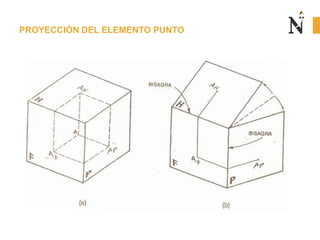

6. PROYECCIÓN DEL ELEMENTO PUNTO

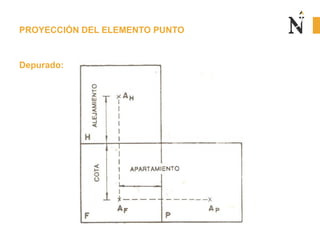

7. PROYECCIÓN DEL ELEMENTO PUNTO
Depurado:

8. PROYECCIÓN DEL ELEMENTO PUNTO
Posiciones relativas de dos puntos entre sí:

9. APLICACIÓN DE VISIBILIDAD

10. APLICACIÓN DE VISIBILIDAD
En los planos de proyección, las visibilidades serán las siguientes:
VISTA HORIZONTAL: Visible los puntos que estén arriba.
Invisible los puntos que estén abajo.
VISTA FRONTAL:
Visible los puntos que estén adelante.
Invisible los puntos que estén atrás.
VISTA DE PERFIL:
Visible los puntos que estén a la derecha.
Invisible los puntos que estén a la izquierda.

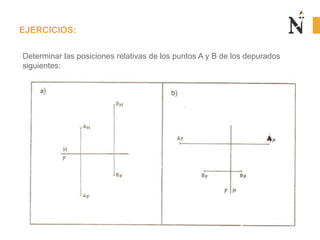

11. EJERCICIOS:
Determinar las posiciones relativas de los puntos A y B de los depurados
siguientes:
A
A

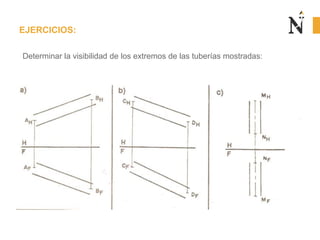

12. EJERCICIOS:
Determinar la visibilidad de los extremos de las tuberías mostradas:

13. EJERCICIOS:
Determinar la visibilidad de los extremos de las tuberías mostradas:

14. EJERCICIOS:
Completar las proyecciones de los sólidos mostrados, indicando las
visibilidades:

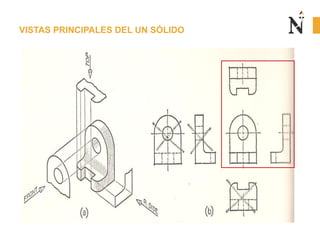

15. VISTAS PRINCIPALES DEL UN SÓLIDO

16. VISTAS PRINCIPALES DEL UN SÓLIDO

17. INTERPRETACIÓN DE LAS VISTAS PRINCIPALES

18. EJERCICIOS
Determinar las vistas principales de los siguientes sólidos:

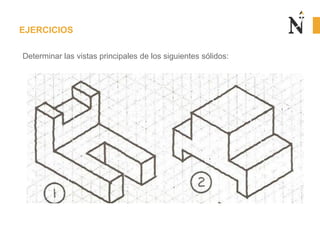

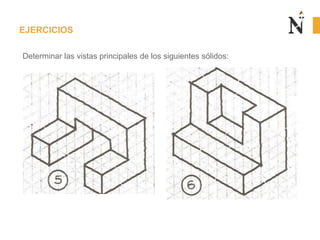

19. EJERCICIOS
Determinar las vistas principales de los siguientes sólidos:

20. EJERCICIO
2.00
3.00
Determinar la vista de perfil, cuyas vistas horizontal y frontal se dan:
3.00
1.00
2.00
1.00

21. EJERCICIO
Determinar la vista frontal, cuyas vistas horizontal y perfil se dan:
3.00
3.00
1.50
1.50
1.50
1.75
1.50
2.00
3.00
1.50

22. EJERCICIO
Determinar la vista frontal, cuyas vistas horizontal y perfil se dan:
2.00
1.50
3.00
2.00
1.50
1.00
2.00
3,00
1.00
2.00

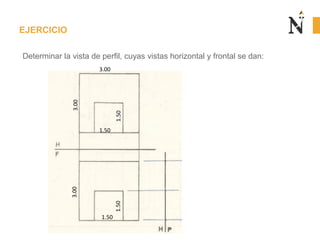

23. EJERCICIO
Determinar la vista de perfil, cuyas vistas horizontal y frontal se dan:
1.50
3.00
3.00
1.50
3.00
1.50
1.50

24. EJERCICIO
Determinar la vista de perfil, cuyas vistas horizontal y frontal se dan:
1.15
2.75
3.00
3.50
1.15
2.00
1.70

25. VISTAS AUXILIARES
Son aquellas que corresponde a una proyección diferente a los planos
principales:
Vista auxiliar primaria
Vista auxiliar secundaria

26. VISTAS AUXILIARES
Perpendicular al plano horizontal:

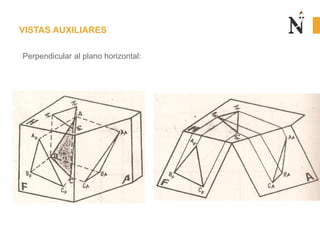

27. VISTAS AUXILIARES
Perpendicular al plano horizontal:

28. VISTAS AUXILIARES
Perpendicular al plano frontal:

29. VISTAS AUXILIARES
Perpendicular al plano frontal:

30. VISTAS AUXILIARES
Perpendicular al plano de perfil:

31. VISTAS AUXILIARES
Perpendicular al plano de perfil:

32. VISTAS AUXILIARES SECUNDARIAS
Son obtiene a partir de una vista auxiliar primaria:

33. VISTAS AUXILIARES SECUNDARIAS
Se considera la
vista principal y la
vista auxiliar
primaria para definir
las distancias.

34. VISTAS AUXILIARES SUCESIVAS
Se obtiene de forma
escalonada cada
una de ellas a partir
de las dos
anteriores.

35. EJERCICIO
Dadas las vistas frontal y horizontal mostradas en la figura, hallar la vista
auxiliar de la vista frontal:
EH FH
CH
AH
DH BH
DF EF
AF
CF
BF FF

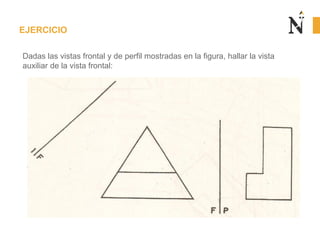

36. EJERCICIO
Dadas las vistas frontal y de perfil mostradas en la figura, hallar la vista
auxiliar de la vista frontal:

37. EJERCICIO
Determinar las vistas auxiliares primaria y secundaria del sólido
mostrado:

38. EJERCICIO
Determinar las vistas auxiliares primaria y secundaria del sólido
mostrado:
