Este documento proporciona instrucciones paso a paso para desmontar una computadora. Explica 15 pasos para desconectar y extraer de forma segura todos los componentes principales como la fuente de alimentación, las unidades de disco duro, unidad óptica, tarjetas de expansión y módulos de memoria. El objetivo es conocer a profundidad cada parte y su función dentro de la computadora.

1. ENSAMBLE Y
DESENSAMBLE DE
LA COMPUTADORA

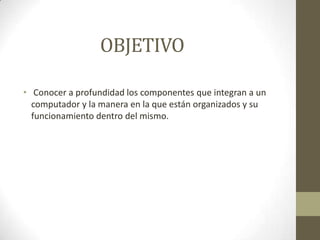

2. OBJETIVO
• Conocer a profundidad los componentes que integran a un
computador y la manera en la que están organizados y su
funcionamiento dentro del mismo.

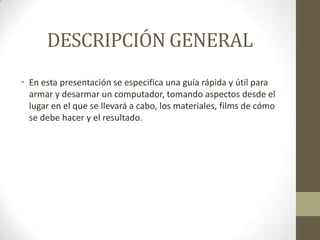

3. DESCRIPCIÓN GENERAL
• En esta presentación se especifica una guía rápida y útil para
armar y desarmar un computador, tomando aspectos desde el
lugar en el que se llevará a cabo, los materiales, films de cómo
se debe hacer y el resultado.

4. MATERIALES UTILIZADOS
• Manilla Antiestática. Lugar amplio y acorde al trabajo práctico.
• Destornilladores

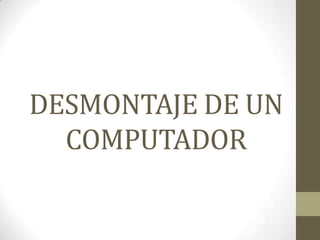

5. DESMONTAJE DE UN
COMPUTADOR

6. PASO #1
Apagamos y
desconectamos con
mucho cuidado, la
energía de la
computadora, y luego
cada uno de sus
periféricos como el
ratón, teclado, mouse.

7. PASO #2
Procedí a extraer la parte lateral de la
computadora sin tener que extraer ningún
tornillo por el hecho de que eran a presión y no
tenia tornillos fijadores.

8. PASO # 3
• Me coloque una
correa antiestática en
la
muñeca.
Un
extremo
del
conductor
iba
conectado a la correa
de la muñeca y el
otro extremo del
conector a una parte
metálica
del
gabinete.

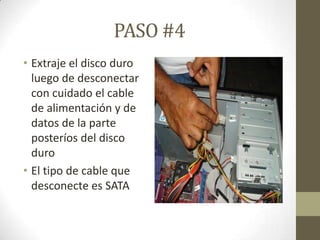

9. PASO #4
• Extraje el disco duro
luego de desconectar
con cuidado el cable
de alimentación y de
datos de la parte
posteríos del disco
duro
• El tipo de cable que
desconecte es SATA

10. PASO #5
• Extraje el disco duro
del gabinete que de
igual manera era a
presión

11. PASO #6
• Ubiqué la unidad de
disquete. Desconecte
con cuidado el cable
de alimentación y de
datos

12. PASO #7
• Localicé la unidad de
disquete que no
tenia ningún tornillo
por el motivo de que
tiene sistema de
botón a presión

13. PASO #8
• localice la unidad
óptica CD o DVD
• Si tiene jumper en la
unidad óptica
• La configuración del
jumper es maestra

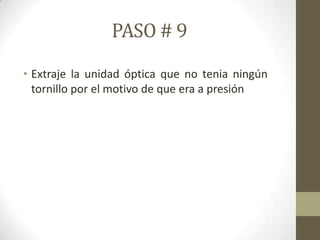

14. PASO # 9
• Extraje la unidad óptica que no tenia ningún
tornillo por el motivo de que era a presión

15. PASO # 10
• ubiqué la fuente de energía
localice las conexiones de la
energía a la motherboard
• Extrae con cuidado las
conexiones de la energía de la
motherboard, tiene 14 pines
• la fuente de energía sí
proporciona al ventilador de
la CPU y gabinete y
desconecte el cable de
energía
• La fuente de energía No
proporciona energía auxiliar a
la tarjeta de video

16. PASO #11
• La fuente de energía
no tiene tornillo por
que es con sistema
de presión
• Extrae la fuente de
energía del gabinete

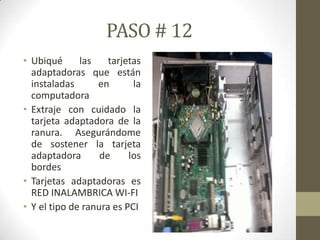

17. PASO # 12
• Ubiqué
las
tarjetas
adaptadoras que están
instaladas
en
la
computadora
• Extraje con cuidado la
tarjeta adaptadora de la
ranura. Asegurándome
de sostener la tarjeta
adaptadora
de
los
bordes
• Tarjetas adaptadoras es
RED INALAMBRICA WI-FI
• Y el tipo de ranura es PCI

18. PASO # 13
• Ubique los modelos de memoria motherboard
• los módulos Instalados a la motherboard son tres
• Los tipos de módulos de memoria instalados en la
motherboard son: DDR II
• D e 512 MB

19. PASO # 14
• Extraje todos los
cables de datos de la
motherboard
verificando el lugar
de conexión de todo
cable que desconecta

20. PASO # 15
• Los tipos de cables
desconectados son:
• SATA
• IDE
• CABLE DE DATOS DE
FLOPPY

21. PASO FINAL
Verificamos
que
todos
los
componentes
necesarios
para
armar la PC estén
disponibles y en
orden Para proceder
a dejar la PC en su
estado inicial
