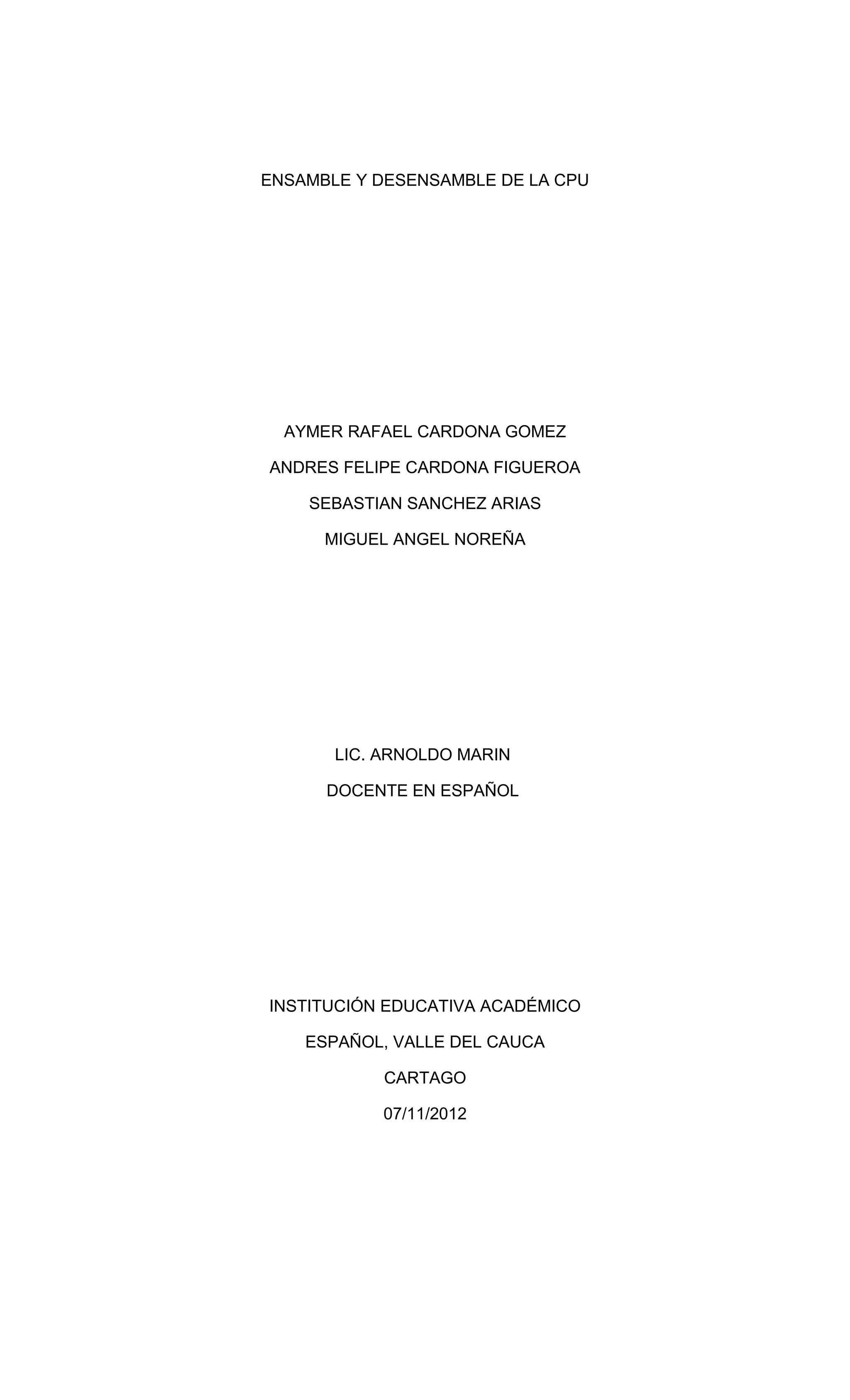

1. ENSAMBLE Y DESENSAMBLE DE LA CPU
AYMER RAFAEL CARDONA GOMEZ
ANDRES FELIPE CARDONA FIGUEROA
SEBASTIAN SANCHEZ ARIAS
MIGUEL ANGEL NOREÑA
LIC. ARNOLDO MARIN
DOCENTE EN ESPAÑOL
INSTITUCIÓN EDUCATIVA ACADÉMICO
ESPAÑOL, VALLE DEL CAUCA
CARTAGO
07/11/2012

2. ENSAMBLE Y DESENSAMBLE
MATERIALES:
• DESTORNILLADOR
• MANILLA ANTIESTÁTICA
PARTES INTERNAS:
PLACA BASE
DISQUETERA O FLOPPY
DISCO DURO
FUENTE DE PODER
MICROPROCESADOR
TARJETA DE VIDEO
TARJETA DE RED
MEMORIA RAM
UNIDAD DE CD.
PARTES EXTERNAS:
MOUSE

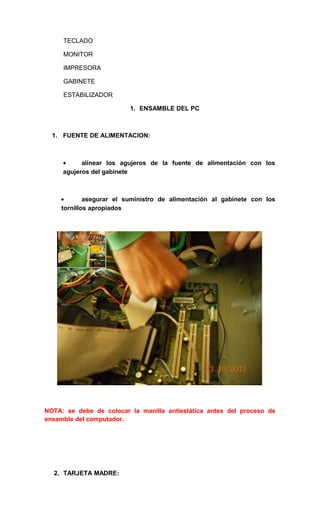

3. TECLADO
MONITOR
IMPRESORA
GABINETE
ESTABILIZADOR
1. ENSAMBLE DEL PC
1. FUENTE DE ALIMENTACION:
• alinear los agujeros de la fuente de alimentación con los
agujeros del gabinete
• asegurar el suministro de alimentación al gabinete con los
tornillos apropiados
NOTA: se debe de colocar la manilla antiestática antes del proceso de
ensamble del computador.
2. TARJETA MADRE:

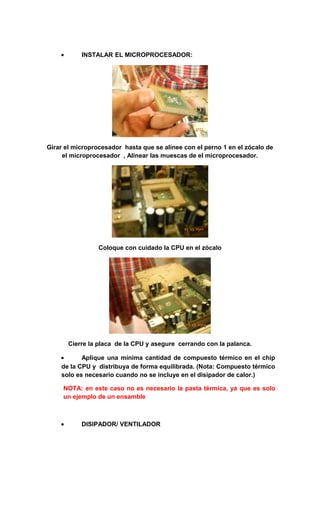

4. • INSTALAR EL MICROPROCESADOR:
Girar el microprocesador hasta que se alinee con el perno 1 en el zócalo de
el microprocesador , Alinear las muescas de el microprocesador.
Coloque con cuidado la CPU en el zócalo
Cierre la placa de la CPU y asegure cerrando con la palanca.
• Aplique una mínima cantidad de compuesto térmico en el chip
de la CPU y distribuya de forma equilibrada. (Nota: Compuesto térmico
solo es necesario cuando no se incluye en el disipador de calor.)
NOTA: en este caso no es necesario la pasta térmica, ya que es solo
un ejemplo de un ensamble
• DISIPADOR/ VENTILADOR

5. Alinee el disipador de calor / ventilador a los agujeros en la placa base.
Coloque el disipador de calor / ventilador en el zócalo de la CPU con cuidado
de no agarrar los cables del ventilador de la CPU.
Apriete el disipador de calor / ventilador para asegurarlo en su lugar.
Conecte el disipador de calor en la placa base
• INSTALAR RAM:

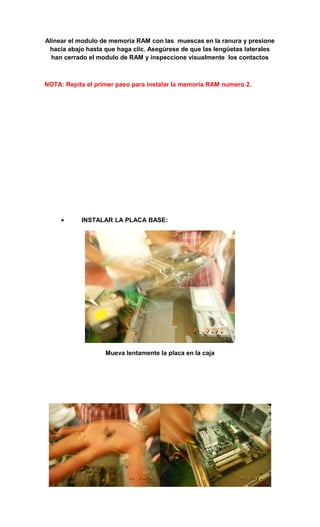

6. Alinear el modulo de memoria RAM con las muescas en la ranura y presione
hacia abajo hasta que haga clic. Asegúrese de que las lengüetas laterales
han cerrado el modulo de RAM y inspeccione visualmente los contactos
NOTA: Repita el primer paso para instalar la memoria RAM numero 2.
• INSTALAR LA PLACA BASE:
Mueva lentamente la placa en la caja

7. Alinee los agujeros de los tornillos y los separadores. Fije la placa a la caja
usando los tornillos adecuados
3. ADAPTADOR DE TARJETAS
• Adaptador de tarjetas se instalan en la placa base para dar
funcionalidad a su computadora.
• Una tarjeta de interfaz de red (NIC) es una tarjeta de adaptador para
conectar el ordenador a una red.
• Una tarjeta de red inalámbrica es una tarjeta de adaptador para
conectar su ordenador a otro ordenador o un punto de acceso
inalámbrico con señales de radio.
• Un adaptador de video es una tarjeta de adaptador que envía datos a
una pantalla de ordenador.
NOTA: no se puede mostrar cómo se adaptan ya que nuestro computador no
contiene con ninguna de estas xD.
4. DISCOS INTERNOS:

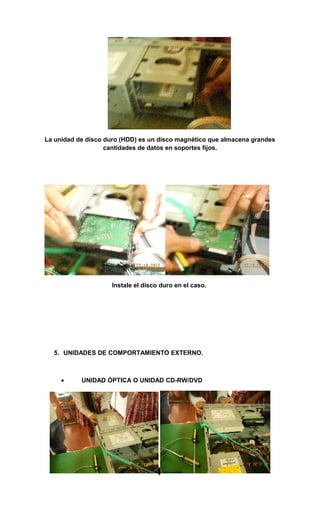

8. La unidad de disco duro (HDD) es un disco magnético que almacena grandes
cantidades de datos en soportes fijos.
Instale el disco duro en el caso.
5. UNIDADES DE COMPORTAMIENTO EXTERNO.
• UNIDAD ÓPTICA O UNIDAD CD-RW/DVD

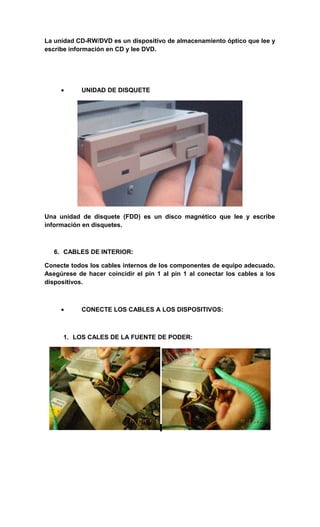

9. La unidad CD-RW/DVD es un dispositivo de almacenamiento óptico que lee y
escribe información en CD y lee DVD.
• UNIDAD DE DISQUETE
Una unidad de disquete (FDD) es un disco magnético que lee y escribe
información en disquetes.
6. CABLES DE INTERIOR:
Conecte todos los cables internos de los componentes de equipo adecuado.
Asegúrese de hacer coincidir el pin 1 al pin 1 al conectar los cables a los
dispositivos.
• CONECTE LOS CABLES A LOS DISPOSITIVOS:
1. LOS CALES DE LA FUENTE DE PODER:

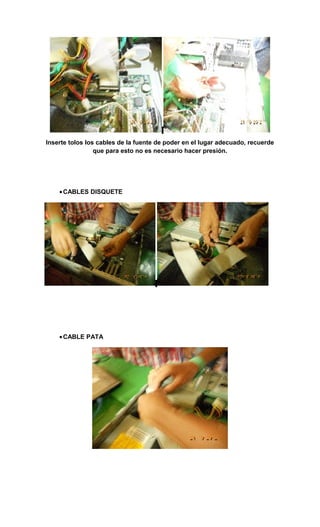

10. Inserte tolos los cables de la fuente de poder en el lugar adecuado, recuerde
que para esto no es necesario hacer presión.
• CABLES DISQUETE
• CABLE PATA

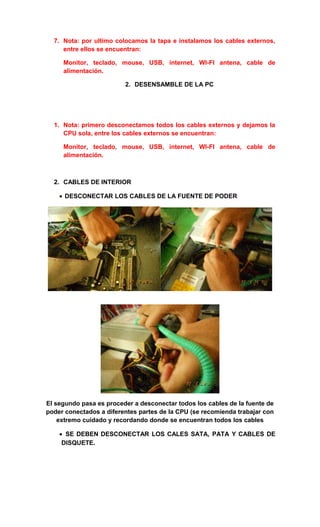

11. 7. Nota: por ultimo colocamos la tapa e instalamos los cables externos,
entre ellos se encuentran:
Monitor, teclado, mouse, USB, internet, WI-FI antena, cable de
alimentación.
2. DESENSAMBLE DE LA PC
1. Nota: primero desconectamos todos los cables externos y dejamos la
CPU sola, entre los cables externos se encuentran:
Monitor, teclado, mouse, USB, internet, WI-FI antena, cable de
alimentación.
2. CABLES DE INTERIOR
• DESCONECTAR LOS CABLES DE LA FUENTE DE PODER
El segundo pasa es proceder a desconectar todos los cables de la fuente de
poder conectados a diferentes partes de la CPU (se recomienda trabajar con
extremo cuidado y recordando donde se encuentran todos los cables
• SE DEBEN DESCONECTAR LOS CALES SATA, PATA Y CABLES DE
DISQUETE.

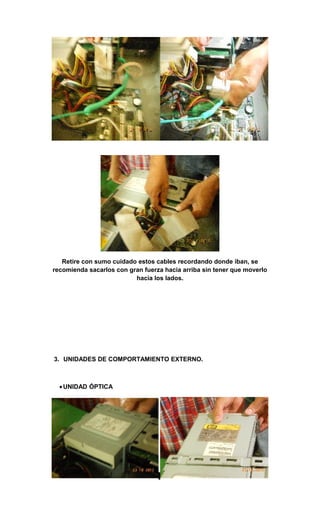

12. Retire con sumo cuidado estos cables recordando donde iban, se
recomienda sacarlos con gran fuerza hacia arriba sin tener que moverlo
hacia los lados.
3. UNIDADES DE COMPORTAMIENTO EXTERNO.
• UNIDAD ÓPTICA

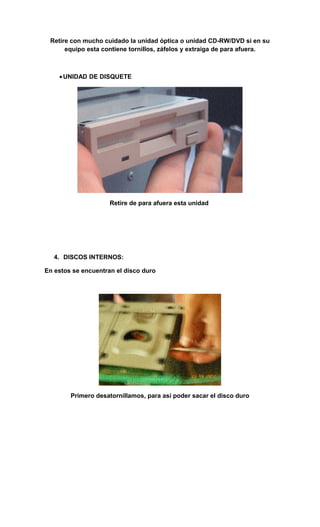

13. Retire con mucho cuidado la unidad óptica o unidad CD-RW/DVD si en su
equipo esta contiene tornillos, záfelos y extraiga de para afuera.
• UNIDAD DE DISQUETE
Retire de para afuera esta unidad
4. DISCOS INTERNOS:
En estos se encuentran el disco duro
Primero desatornillamos, para así poder sacar el disco duro

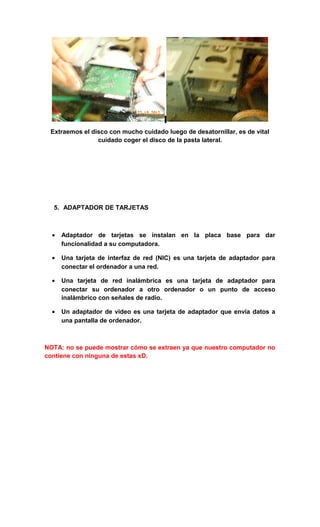

14. Extraemos el disco con mucho cuidado luego de desatornillar, es de vital
cuidado coger el disco de la pasta lateral.
5. ADAPTADOR DE TARJETAS
• Adaptador de tarjetas se instalan en la placa base para dar
funcionalidad a su computadora.
• Una tarjeta de interfaz de red (NIC) es una tarjeta de adaptador para
conectar el ordenador a una red.
• Una tarjeta de red inalámbrica es una tarjeta de adaptador para
conectar su ordenador a otro ordenador o un punto de acceso
inalámbrico con señales de radio.
• Un adaptador de video es una tarjeta de adaptador que envía datos a
una pantalla de ordenador.
NOTA: no se puede mostrar cómo se extraen ya que nuestro computador no
contiene con ninguna de estas xD.

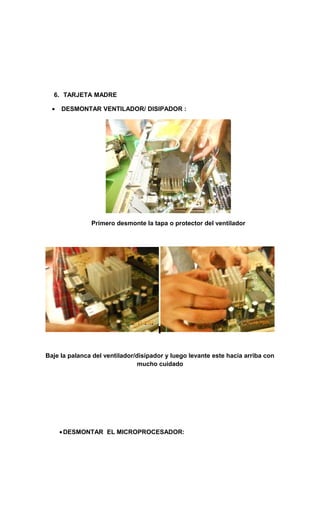

15. 6. TARJETA MADRE
• DESMONTAR VENTILADOR/ DISIPADOR :
Primero desmonte la tapa o protector del ventilador
Baje la palanca del ventilador/disipador y luego levante este hacia arriba con
mucho cuidado
• DESMONTAR EL MICROPROCESADOR:

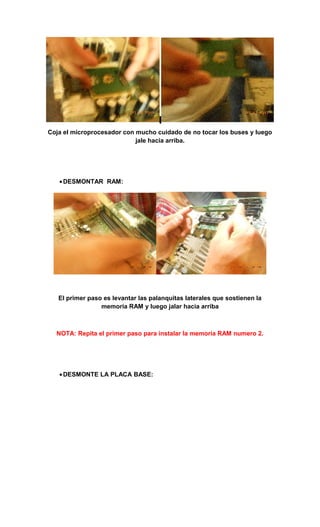

16. Coja el microprocesador con mucho cuidado de no tocar los buses y luego
jale hacia arriba.
• DESMONTAR RAM:
El primer paso es levantar las palanquitas laterales que sostienen la
memoria RAM y luego jalar hacia arriba
NOTA: Repita el primer paso para instalar la memoria RAM numero 2.
• DESMONTE LA PLACA BASE:

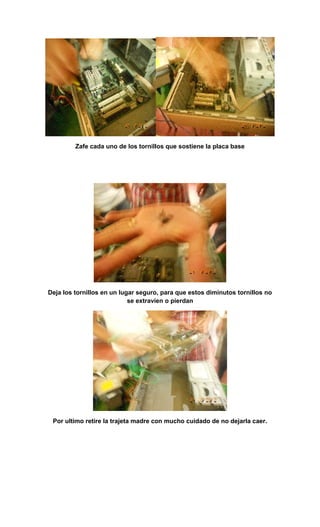

17. Zafe cada uno de los tornillos que sostiene la placa base
Deja los tornillos en un lugar seguro, para que estos diminutos tornillos no
se extravíen o pierdan
Por ultimo retire la trajeta madre con mucho cuidado de no dejarla caer.

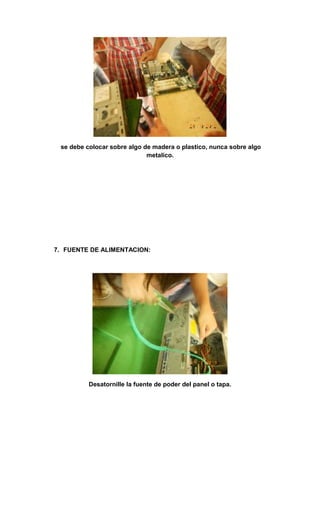

18. se debe colocar sobre algo de madera o plastico, nunca sobre algo
metalico.
7. FUENTE DE ALIMENTACION:
Desatornille la fuente de poder del panel o tapa.

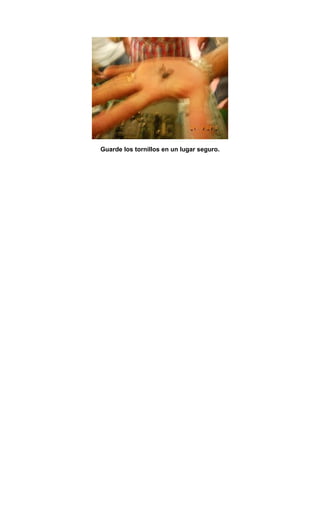

19. Guarde los tornillos en un lugar seguro.
