1. EQUIPOS DE RED
ACTIVOS
DISEÑA REDES DE COMPUTADORAS
SUB1.- Clasifica los elementos básicos de la red LAN

2. INTRODUCCION

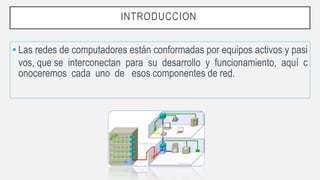

• Las redes de computadores están conformadas por equipos activos y pasi
vos, que se interconectan para su desarrollo y funcionamiento, aquí c
onoceremos cada uno de esos componentes de red.

3. HUB
• ¿Qué es un Hub?

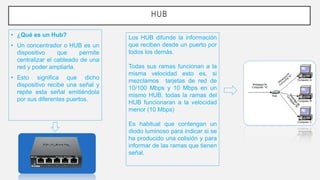

• Un concentrador o HUB es un
dispositivo que permite
centralizar el cableado de una
red y poder ampliarla.
• Esto significa que dicho
dispositivo recibe una señal y
repite esta señal emitiéndola
por sus diferentes puertos.
Los HUB difunde la información
que reciben desde un puerto por
todos los demás.
Todas sus ramas funcionan a la
misma velocidad esto es, si
mezclamos tarjetas de red de
10/100 Mbps y 10 Mbps en un
mismo HUB, todas la ramas del
HUB funcionaran a la velocidad
menor (10 Mbps)
Es habitual que contengan un
diodo luminoso para indicar si se
ha producido una colisión y para
informar de las ramas que tienen
señal.

4. • Clasificación de los HUB
• Activos:
• Repiten y amplifican las señales
enviadas atreves de ellos.
• Pasivos
• No repite, solamente divide las señales
enviadas atreves de ellos
• Inteligentes
• El HUB provee de detección de errores,
como colisiones excesivas, y también
hace lo que un HUB activo.
Tipos de HUB
-HUB Ethernet
En este protocolo se utiliza la tarjeta NIC y su
configuración lógica (MAC) Es considerado CSMA/CD
Broadcart ¨Transmisión a todas las terminales¨
Topología estrella, bus
-HUB Token Ring
Unidad de acceso Multiestacion (MAU)
Repiten la señal de datos únicamente a la siguiente
estación en el anillo y no a todos los nodos conectados
a ella

5. HUB
• VENTAJAS
• El precio es barato por ser un
dispositivo simple
• Permite aislar a un usuario que tenga
problemas en el cable de conexión,
evitando que los demás usuarios
sufran contratiempos.
• Tiene la capacidad de gestión,
supervisión y control remoto,
prolongando el funcionamiento de la
red gracias a la aceleración del
diagnostico y solución de problemas.
DESVENTAJAS
A medida que añadimos ordenadores a
la red también aumentan las
probabilidades de colisión.
Un concentrador funciona a la velocidad
del dispositivo mas lento de la red.
El concentrador no tiene capacidad de
almacenar nada, por lo tanto, en caso
de falla es posible que se pierda el
mensaje.
Añade retardos derivados de la
transmisión del paquete a todos los
equipos de la red (incluyendo los que
no son destinarios del mismo)

6. SWITCH
¿Qué es SWITCH?
• Podríamos decir que los Switch
son los hermanos listos de los
Hub, y también se utiliza para
la creación de redes locales. La
principal diferencia es que a
través del Switch la información
enviada por el ordenador de
origen va directamente al
ordenador de destino sin
replicarse en el resto de
equipos que estén conectados.
Este tipo de dispositivo nació
para poder trabajar en redes
con una mayor cantidad de
máquinas conectadas que
con el Hub. Como la
comunicación a través de
ellos es mucho más fluida,
también disminuye los
errores en las redes locales.

7. • Ventajas
1. Aumenta la capacidad: aumentan la
capacidad de transferencia de datos
accesibles de la organización.
2. Reduce la carga: ayudan a disminuir la
carga excepcional de las PC host
individuales.
3. Incrementar la presentación: aumentan la
presentación de la organización.
4. Menos impactos en la carcasa: las redes
que utilizan conmutadores tendrán
menos impactos en la carcasa. Esto se
debe a la forma en que los interruptores
crean áreas de impacto para cada
asociación.
5. Sencillo: los conmutadores se pueden
asociar directamente con las estaciones
de trabajo.
6. Aumenta el ancho de banda : aumenta el
ancho de banda disponible de la red.
7. Menos colisiones de tramas: las redes que
utilizan conmutadores tendrán menos
colisiones de tramas
SWITCH
Desventajas
Costoso: son más costosos en contraste con los tramos de red.
Problemas de disponibilidad difíciles: los problemas de
disponibilidad de la red son difíciles de seguir a través del
cambio de organización.
Problemas en la transmisión de tráfico : el tráfico de
transmisión puede ser problemático.
Indefensos: si los conmutadores están en modo
indiscriminado, están indefensos contra ataques a la
seguridad, por ejemplo, caricaturizando la dirección IP o
capturando contornos de Ethernet.
Necesidad de una planificación adecuada - se requiere una
planificación adecuada y la disposición para hacer frente a los
paquetes de multidifusión.
El componente mecánico puede desgastarse: el componente
mecánico del interruptor puede desgastarse con el tiempo.
El contacto físico es obligatorio: debe tener contacto físico con
el objeto que se va a activar.

8. ACCES POINT
• ¿Qué es ACCES POINT?
• Un punto de acceso inalámbrico (WAP o AP por
sus siglas en inglés: Wireless Access Point) en
redes de computadoras es un dispositivo que
interconecta dispositivos de comunicación
inalámbrica para formar una red inalámbrica.
• Son los encargados de crear la red, están
siempre a la espera de nuevos clientes a los que
dar servicios. El punto de acceso recibe la
información, la almacena y la transmite entre la
WLAN (Wireless LAN) y la LAN cableada.

9. ACCES POINT

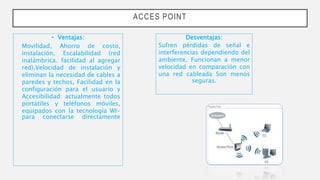

• Ventajas:
Movilidad, Ahorro de costo,
instalación, Escalabilidad (red
inalámbrica. facilidad al agregar
red),Velocidad de instalación y
eliminan la necesidad de cables a
paredes y techos, Facilidad en la
configuración para el usuario y
Accesibilidad: actualmente todos
portátiles y teléfonos móviles,
equipados con la tecnología WI-
para conectarse directamente
Desventajas:
Sufren pérdidas de señal e
interferencias dependiendo del
ambiente, Funcionan a menor
velocidad en comparación con
una red cableada Son menos
seguras.

10. ROUTER

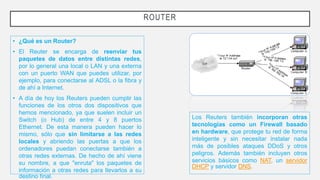

• ¿Qué es un Router?
• El Reuter se encarga de reenviar tus
paquetes de datos entre distintas redes,
por lo general una local o LAN y una externa
con un puerto WAN que puedes utilizar, por
ejemplo, para conectarse al ADSL o la fibra y
de ahí a Internet.
• A día de hoy los Reuters pueden cumplir las
funciones de los otros dos dispositivos que
hemos mencionado, ya que suelen incluir un
Switch (o Hub) de entre 4 y 8 puertos
Ethernet. De esta manera pueden hacer lo
mismo, sólo que sin limitarse a las redes
locales y abriendo las puertas a que los
ordenadores puedan conectarse también a
otras redes externas. De hecho de ahí viene
su nombre, a que "enruta" los paquetes de
información a otras redes para llevarlos a su
destino final.
Los Reuters también incorporan otras
tecnologías como un Firewall basado
en hardware, que protege tu red de forma
inteligente y sin necesitar instalar nada
más de posibles ataques DDoS y otros
peligros. Además también incluyen otros
servicios básicos como NAT, un servidor
DHCP y servidor DNS.

11. ROUTER
• VENTAJAS
1. Conecta varios PC fácilmente
2. Aísla el trafico
3. Son dependiente de los
protocolos
DESVENTAJAS
1. Lentitud de proceso de
paquetes respecto a los
bridges

12. SERVICIO DE INTERNET
• Servicio de internet: TELMEX
• Cableado: Fibra ótica
• Cuantos dispositivos usa:
1. Modem
2. Teléfono
3. Pc
4. Celulares
5. Laptop
