El documento describe tres dispositivos de red: concentrador, conmutador y router. Un concentrador conecta equipos en una red en forma de estrella y transmite datos a todos los puertos. Un conmutador segmenta una red para mejorar el rendimiento filtrando el tráfico. Un router conecta redes y reenvía paquetes entre ellas usando tablas de enrutamiento.

1. ANGO JONATHAN
SANGO KLEVER
COLLAGUZO JAVIER

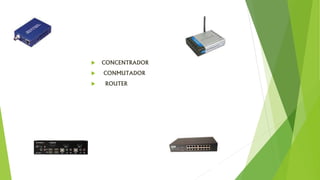

2.  CONCENTRADOR
 CONMUTADOR
 ROUTER

3. EL CONCENTRADOR
 Es un elemento de hardware que permite concentrar el tráfico de red que proviene de múltiples hosts y regenerar
la señal.
 El concentrador es una entidad que cuenta con determinada cantidad de puertos (posee tantos puertos como
equipos a conectar entre sí, generalmente 4, 8, 16 o 32).
 Su único objetivo es recuperar los datos binarios que ingresan a un puerto y enviarlos a los demás puertos. Al
igual que un repetidor, el concentrador funciona en el nivel 1 del modelo OSI
El concentrador conecta diversos equipos entre sí, a veces dispuestos en forma de estrella, de donde deriva el nombre
de HUB (que significa cubo de rueda en inglés.

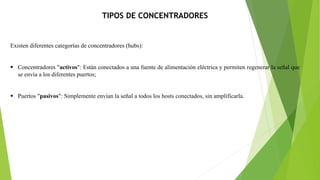

4. TIPOS DE CONCENTRADORES
Existen diferentes categorías de concentradores (hubs):
 Concentradores "activos": Están conectados a una fuente de alimentación eléctrica y permiten regenerar la señal que
se envía a los diferentes puertos;
 Puertos "pasivos": Simplemente envían la señal a todos los hosts conectados, sin amplificarla.

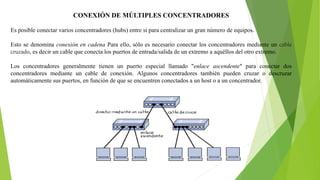

5. CONEXIÓN DE MÚLTIPLES CONCENTRADORES
Es posible conectar varios concentradores (hubs) entre sí para centralizar un gran número de equipos.
Esto se denomina conexión en cadena Para ello, sólo es necesario conectar los concentradores mediante un cable
cruzado, es decir un cable que conecta los puertos de entrada/salida de un extremo a aquéllos del otro extremo.
Los concentradores generalmente tienen un puerto especial llamado "enlace ascendente" para conectar dos
concentradores mediante un cable de conexión. Algunos concentradores también pueden cruzar o descruzar
automáticamente sus puertos, en función de que se encuentren conectados a un host o a un concentrador.

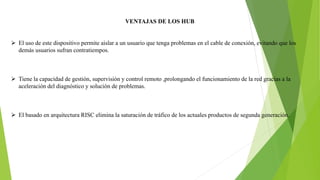

6. VENTAJAS DE LOS HUB
 El uso de este dispositivo permite aislar a un usuario que tenga problemas en el cable de conexión, evitando que los
demás usuarios sufran contratiempos.
 Tiene la capacidad de gestión, supervisión y control remoto ,prolongando el funcionamiento de la red gracias a la
aceleración del diagnóstico y solución de problemas.
 El basado en arquitectura RISC elimina la saturación de tráfico de los actuales productos de segunda generación.

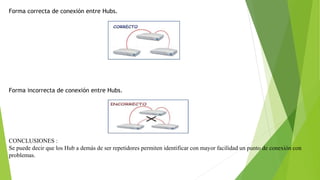

7. Forma correcta de conexión entre Hubs.
Forma incorrecta de conexión entre Hubs.
CONCLUSIONES :
Se puede decir que los Hub a demás de ser repetidores permiten identificar con mayor facilidad un punto de conexión con
problemas.

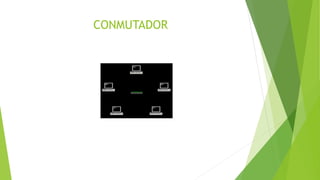

8. CONMUTADOR

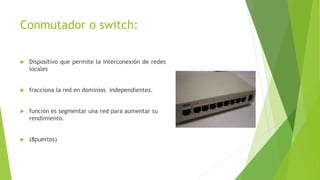

9. Conmutador o switch:
 Dispositivo que permite la interconexión de redes
locales
 fracciona la red en dominios independientes.
 función es segmentar una red para aumentar su
rendimiento.
 (8puertos)

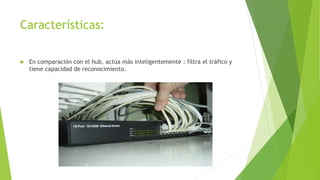

10. Características:
 En comparación con el hub, actúa más inteligentemente : filtra el tráfico y
tiene capacidad de reconocimiento.

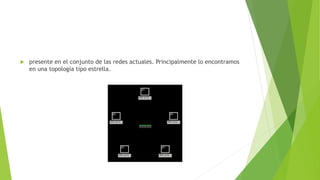

11.  presente en el conjunto de las redes actuales. Principalmente lo encontramos
en una topología tipo estrella.

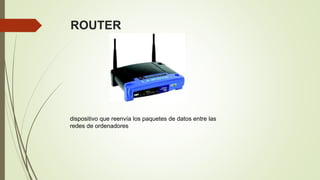

12. ROUTER
dispositivo que reenvía los paquetes de datos entre las
redes de ordenadores

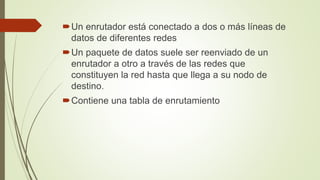

13. Un enrutador está conectado a dos o más líneas de
datos de diferentes redes
Un paquete de datos suele ser reenviado de un
enrutador a otro a través de las redes que
constituyen la red hasta que llega a su nodo de
destino.
Contiene una tabla de enrutamiento

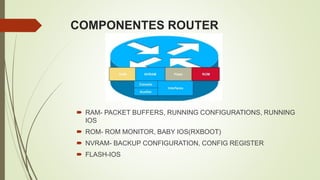

14. COMPONENTES ROUTER
 RAM- PACKET BUFFERS, RUNNING CONFIGURATIONS, RUNNING
IOS
 ROM- ROM MONITOR, BABY IOS(RXBOOT)
 NVRAM- BACKUP CONFIGURATION, CONFIG REGISTER
 FLASH-IOS

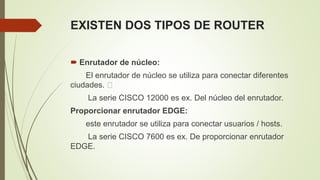

15. EXISTEN DOS TIPOS DE ROUTER
 Enrutador de núcleo:
El enrutador de núcleo se utiliza para conectar diferentes
ciudades.
La serie CISCO 12000 es ex. Del núcleo del enrutador.
Proporcionar enrutador EDGE:
este enrutador se utiliza para conectar usuarios / hosts.
La serie CISCO 7600 es ex. De proporcionar enrutador
EDGE.

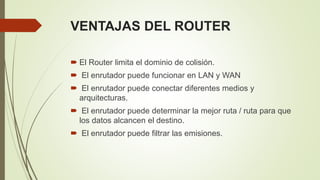

16. VENTAJAS DEL ROUTER
 El Router limita el dominio de colisión.
 El enrutador puede funcionar en LAN y WAN
 El enrutador puede conectar diferentes medios y
arquitecturas.
 El enrutador puede determinar la mejor ruta / ruta para que
los datos alcancen el destino.
 El enrutador puede filtrar las emisiones.

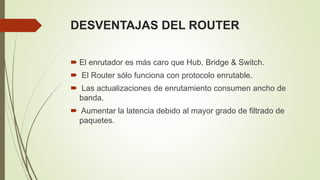

17. DESVENTAJAS DEL ROUTER
 El enrutador es más caro que Hub, Bridge & Switch.
 El Router sólo funciona con protocolo enrutable.
 Las actualizaciones de enrutamiento consumen ancho de
banda.
 Aumentar la latencia debido al mayor grado de filtrado de
paquetes.
