1. INSTITUTO COLOMBIANO DE APRENDIZAJE
INCAP
Regional La Dorada
HERRAMIENTAS Y PASOS PARA EL MANTENIMIENTO PREVENTIVO DEL PC
Presentado por:
JULIO ESTEBAN TORRES YEPES
Presentado a:
Luis Harbey Viafara B.
Formador.
Programa:
Técnico Laboral por Competencias en Sistemas.
Curso: Ensamble de Computadores PC
La Dorada, septiembre 17 de 2016

2. INTRODUCION
Realizar mantenimiento preventivo y predictivo que prolongue el
funcionamiento de los equipos de computo
OBJETIVOS
realizar limpieza interna y externa a los equipos de computo y
periféricos según procedimiento y manual del fabricante

3.  MATERIALES
 Pinzas punta fina
 Destornillador pala y extrella
 Probador de fases (corriente)
 Cepillo de dientes
 Limpion o balletilla
 Borrador de tinta
 Organizador de tornillos

4.  A. PASOS DE DESEMSAMBLE
 1. verifique el estado inicial de funcionamiento del equipo (encienda el equipo,
manipule su mouse y teclado, inspeccione el funcionamiento del monitor)

5.  2. desconecte completamente la CPU y coloque sobre el banco de
trabajo

6.  3.organice adecuadamente la herramienta a utilizae en su banco de
trabajo, recuerde el uso de pulsera antiestética y de gafas de protección,
recuerde tomar fotos de cada proceso

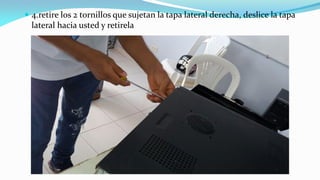

7.  4.retire los 2 tornillos que sujetan la tapa lateral derecha, deslice la tapa
lateral hacia usted y retirela

8.  5. usando el blower o sopladora retire inicialmente la máxima cantidad de
polvo que pueda, recuerde frenar con un destornillador los ventiladores antes
de sopletear

9.  6. desconecte totalmente la fuente de poder de los dispositivos que alimenta,
retire los 4 tornillos que la sujetan a la torre y retire la fuente. ( organice
adecuadamente sus tornillos para su posterior emsamble)

10.  7. retire los buses de datos que van de la tarjeta principal a las unidades de
alimentacion

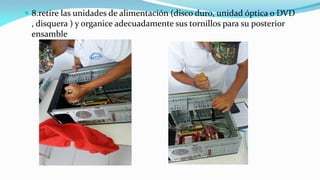

11.  8.retire las unidades de alimentación (disco duro, unidad óptica o DVD
, disquera ) y organice adecuadamente sus tornillos para su posterior
ensamble

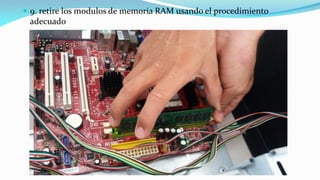

12.  9. retire los modulos de memoria RAM usando el procedimiento
adecuado

13.  10 retire tarjetas de expansión si las hay ( video o sonido etc)
Tarjeta de expansión
no tenia , tenia la
que normalmente
traen las nuevas CPU

14.  11.retire con mucha precaución el disipador de calor o cooler del
procesador de acuerdo a los procedimientos vistos

15.  12. usando un limpion, retire la crema disipadora del procesador y del
disipador de calor, retire con mucha´precaucion y coloque en un
lugar seguro

17.  1.LIMPIEZA DE LA MAIN BOARD: sopletear ranuras puertos y
socket. Aplique limpia contactos a los mismos. Usando un multímetro
verifique el estado de la batería CR2032 3V

18.  2. LIMPIEZA DEL PROCESADOR : sopletear suavemente los pines
del procesador , aplique limpia contactos a sus pines y vuelva a instalar
el procesador en el socket de la forma correcta ubicando claramente su
pin No1 a sus ranuras de instalación según sea el caso , asegúrelo con la
aleta de retención zif

19.  3 LIMPIEZA DEL DISIPADOR : sopletear y limpiar con solución
limpia vidrios las aspas del ventilador retirando todo rastro de
suciedad, aplique un aproporcion pequeña de de crepa disipadora al
procesador eh instale nuevamente el disipador en su lugar

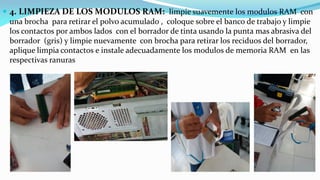

20.  4. LIMPIEZA DE LOS MODULOS RAM: limpie suavemente los modulos RAM con
una brocha para retirar el polvo acumulado , coloque sobre el banco de trabajo y limpie
los contactos por ambos lados con el borrador de tinta usando la punta mas abrasiva del
borrador (gris) y limpie nuevamente con brocha para retirar los reciduos del borrador,
aplique limpia contactos e instale adecuadamente los modulos de memoria RAM en las
respectivas ranuras

21.  5. LIMPIEZA LAS TARJETAS DE EXPANSIÓN: limpie suavemente las con brocha
para retirar el polvo acumulado, colooque sobre el banco de trabajo y limpie por
ambos lados con el barrador de tinta usando la punta mas abrasiva del borrador
(gris) y limpie nuevamente con brocha para retirar los resicuos del borrador,
aplique limpia contactos e instale adecuadamente las tarjetas en las respectivas
ranuras
Tarjetas de expansión
no tenia solo tenia las
que vienen
normalmente con la
CPU

22.  6. LIMPIEZA DE LA FUENTE DE PODER : frene el ventilador de la fuente de
poder usando un destornillador , sopletear el ventilador de la fuente, limpie su
parte externa con un limpion y solución limpia vidrios, aplique limpia contactos a
todos sus conectores e instale la fuente dentro de la torre sujetándola con sus 4
tornillos. Instale los conectores que alimentan la main board ( conectores ATX O
P1 Y P4 O auxiliar )

23.  7. LIMPIEZA DE LAS UNIDADES DE ALIMENTACION: sopletear las unidades
de alimentación (conectores y tarjeta IDE del disco duro) limpie su superficie con
paño humedecido en solución limpia vidrios, aplique limpia contactos a sus
conectores. Instale las unidades en los compartimientos de la torre y sujételo con
sus respectivos tornillos, limpie e instale adecuadamente sus buses de datos y sus
conectores de energía

24.  8. PRUEBA FINAL DE LA CPU: conecte a la CPU los periféricos básicos ( mouse ,
teclado y monitor) y el cable de poder ( 110ACV) encienda y verifique el estado del
equipo, de estar todo bien, apague, coloque la tapa lateral con sus 2 tornillos y
coloque la CPU nuevamente en su sitio, de lo contrario, apague el PC
desconecte 110 ACV y verifique o ajuste los conectores , cables , tarjetas , módulos
RAM, alimentación de la fuente de poder, etc

26.  1. sopletear monitor, mouse y teclado, retire con brocha el polvo sobrante,
limpie el teclado aplicando con cepillo solución limpia vidrios a todo el
teclado, seque con paño y sopletear para finalice, de igual forma limpie
pantalla usando un paño humedecido en solución limpia vidrios, igualmente
limpie el mouse y finalice con la sopladora o blower para evaporar los residuos
de limpia vidrios

27.  2.humedezca un paño y limpie los cables de los periféricos del pc

28.  3.limpie la mesa del pc y coloque los periféricos conectores en su respectiva
ubicación, finalice el mantenimiento aplicando silicona en spray para dar un
acabado limpio y brilloso a las carcasas externas de la cpu y los periféricos del
PC
