1. EXTRACCIÓN
NICOLE YULIANA, PARIONA RAMOS

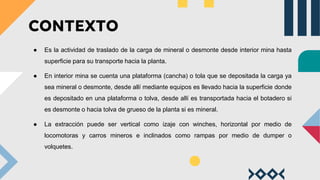

2. CONTEXTO
● Es la actividad de traslado de la carga de mineral o desmonte desde interior mina hasta
superficie para su transporte hacia la planta.
● En interior mina se cuenta una plataforma (cancha) o tola que se depositada la carga ya
sea mineral o desmonte, desde allí mediante equipos es llevado hacia la superficie donde
es depositado en una plataforma o tolva, desde allí es transportada hacia el botadero si
es desmonte o hacia tolva de grueso de la planta si es mineral.
● La extracción puede ser vertical como izaje con winches, horizontal por medio de
locomotoras y carros mineros e inclinados como rampas por medio de dumper o
volquetes.

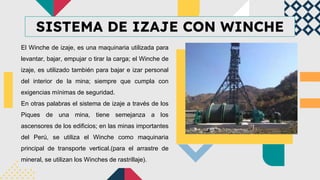

3. SISTEMA DE IZAJE CON WINCHE
El Winche de izaje, es una maquinaria utilizada para
levantar, bajar, empujar o tirar la carga; el Winche de
izaje, es utilizado también para bajar e izar personal
del interior de la mina; siempre que cumpla con
exigencias mínimas de seguridad.
En otras palabras el sistema de izaje a través de los
Piques de una mina, tiene semejanza a los
ascensores de los edificios; en las minas importantes
del Perú, se utiliza el Winche como maquinaria
principal de transporte vertical.(para el arrastre de
mineral, se utilizan los Winches de rastrillaje).

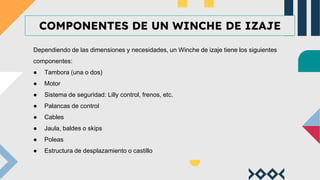

4. COMPONENTES DE UN WINCHE DE IZAJE
Dependiendo de las dimensiones y necesidades, un Winche de izaje tiene los siguientes
componentes:
● Tambora (una o dos)
● Motor
● Sistema de seguridad: Lilly control, frenos, etc.
● Palancas de control
● Cables
● Jaula, baldes o skips
● Poleas
● Estructura de desplazamiento o castillo

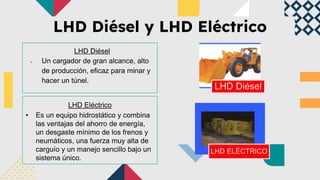

5. LHD Diésel y LHD Eléctrico
LHD Diésel
● Un cargador de gran alcance, alto
de producción, eficaz para minar y
hacer un túnel.
LHD Eléctrico
• Es un equipo hidrostático y combina
las ventajas del ahorro de energía,
un desgaste mínimo de los frenos y
neumáticos, una fuerza muy alta de
carguío y un manejo sencillo bajo un
sistema único.
LHD Diésel
LHD ELÉCTRICO
