Extract Geographic Information System in Electrical Utility

Empresa Eléctrica Publica de Guayaquil, EP
SISTEMA DE
INFORMACIÓN
GEOGRAFICO - GIS

Un Sistema de Información Geográfica (SIG o GIS, por sus siglas en
inglés) es una integración organizada de hardware, software, datos
geográficos y de personal, diseñado para capturar, almacenar,
manipular, analizar y desplegar en todas sus formas la información
geográficamente referenciada con el fin de resolver problemas
complejos de planificación y gestión.
SISTEMA DE INFORMACION GEOGRAFICO

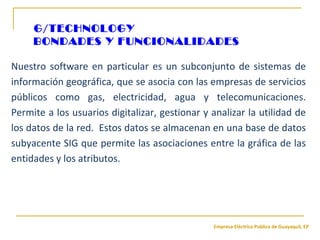

Nuestro software en particular es un subconjunto de sistemas de
información geográfica, que se asocia con las empresas de servicios
públicos como gas, electricidad, agua y telecomunicaciones.
Permite a los usuarios digitalizar, gestionar y analizar la utilidad de
los datos de la red. Estos datos se almacenan en una base de datos
subyacente SIG que permite las asociaciones entre la gráfica de las
entidades y los atributos.
G/TECHNOLOGY
BONDADES Y FUNCIONALIDADES

La Empresa Eléctrica Pública de Guayaquil se ha visto en la
necesidad de conocer con exactitud la infraestructura que posee,
para poder determinar el valor exacto de sus redes en alta, media y
baja tensión, así como también la ubicación exacta de los mismos
con lo cual le permite brindar un mejor servicio a la ciudadanía.
Gtechnology ha sido una herramienta base para cumplir con estos
objetivos.
G/TECHNOLOGY
BONDADES Y FUNCIONALIDADES

PLATAFORMA G/TECHNOLOGY
Nuestra base de datos posee información de :
1.Cartografía
2.Redes Eléctricas de Alta, Media y baja Tensión
3.Semáforos
4.Aplicaciones del GIS en la EEPG
1. Módulo de transformadores
2. Módulo de medidores
Nuestra situación actual de digitalización

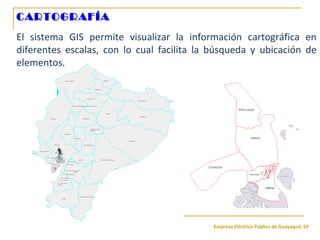

CARTOGRAFÍA
El sistema GIS permite visualizar la información cartográfica en
diferentes escalas, con lo cual facilita la búsqueda y ubicación de
elementos.

PLANO EN AUTOCAD PLANO EN GTECHNOLOGY
Se digitaliza esta información para mantener el inventario
actualizado.
Teniendo ingresados:
519746 lotes
28010 Manzanas
4575 Planos
6872 Calles
1109 Ciudadelas

REDES ELÉCTRICAS
Los datos de cada elemento de red se almacenan en una base como ejemplo la
Subestación Guayacanes sus características son mostrados en el Feature Explorer en
donde existe un Hiperlink que orienta a una página en donde se puede ver una foto de la
misma.

INVENTARIO DEL SISTEMA DE
SEMAFORIZACION DE LA CIUDAD DE
GUAYAQUIL

INTRODUCCION
 Municipio:Municipio: 8.700 kWh-mes8.700 kWh-mes
 CTGCTG :: 77.235 kWh-mes77.235 kWh-mes

LEVANTAMIENTO DE LA INTERSECCION
SEMAFORIZADA

INGRESO AL SIG DE LA INFORMACION
LEVANTADA

SUBRUTINA DEL SIG PARA EL CÁLCULO DE
LA ENERGIA
mesdíasd
díahorash
facturaraTotalmesEnergíaE
IciónerlademesEnergíaEsI
Icióner
ladesemáforoundemesEnergíaEs
dassemaforizacioneserdem
Iciónerlaensemáforosden
dasemaforizaciónInterI
Iciónerlade
semáforoundePotenciaPs
T
jj
j
i
j
j
j
i
−≡
−≡
−≡
−≡
−≡
≡
≡
=
≡
_30
_24
___
_secint___
_secint_____
_____
_secint__#
_secint_____#
_sec
_secint______
___
∑
∑
=
=
=
m
jT
n
ij
ii
EsIE
EsEsI
dhPsEs
1
1
**

RESULTADO DEL LEVANTAMIENTO Y
DIGITALIZACION
POTENCIA CTGPOTENCIA CTG 164,53 KW164,53 KW
ENERGIA CTGENERGIA CTG 120.108,36120.108,36
kWh-meskWh-mes
INTERSECCIONINTERSECCION
CTGCTG
435435
SEMAFOROSEMAFORO
CTGCTG
16131613
POTENCIPOTENCI
AA
MUNICIPIMUNICIPI
OO
42,11 KW42,11 KW
ENERGIAENERGIA
MUNICIPIMUNICIPI
OO
30.738,8430.738,84
kWh-meskWh-mes
INTERSEINTERSE
CCIONCCION
MUNICIPIMUNICIPI
251251

DESCRIPCIÓN DEL PROCESO
DE LEVANTAMIENTO DE LA
INTERSECCION
SEMAFORIZADA E INGRESO AL
SIG DE LA INFORMACION
LEVANTADA
Levantamiento de
Información
Fotografias
Ingreso al
GIS
Pre-Verificacion
UDCP
Visualización
Pagina web
Ubicacion
Georeferenciada
Posteo
Verificacion
con GPS
Facturacion
Actualización
Fiscalización
no
si
Consultas
WEB
Inventario
correcto
Inventario
Errado
Requerimeinto de
Información
M.I.M.G o C.T.G.
no
si
Energia C.T.G.
ROUND((Sum(POTENCIA_FOCO)*365*24)/
(12*1000),2) kWh-mes
Potencia C.T.G.
ROUND(Sum(POTENCIA_FOCO/1000),2) KW

MODULO DE
TRANSFORMADORES

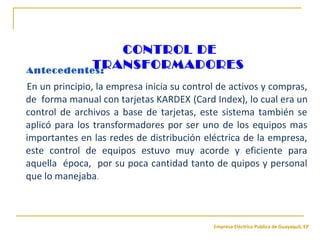

En un principio, la empresa inicia su control de activos y compras,
de forma manual con tarjetas KARDEX (Card Index), lo cual era un
control de archivos a base de tarjetas, este sistema también se
aplicó para los transformadores por ser uno de los equipos mas
importantes en las redes de distribución eléctrica de la empresa,
este control de equipos estuvo muy acorde y eficiente para
aquella época, por su poca cantidad tanto de quipos y personal
que lo manejaba.
Antecedentes:
CONTROL DE
TRANSFORMADORES

CONTROL DE
TRANSFORMADORESKardex de control

CONTROL DE
TRANSFORMADORES

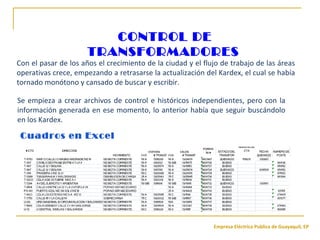

Se empieza a crear archivos de control e históricos independientes, pero con la
información generada en ese momento, lo anterior había que seguir buscándolo
en los Kardex.
Con el pasar de los años el crecimiento de la ciudad y el flujo de trabajo de las áreas
operativas crece, empezando a retrasarse la actualización del Kardex, el cual se había
tornado monótono y cansado de buscar y escribir.
Cuadros en Excel

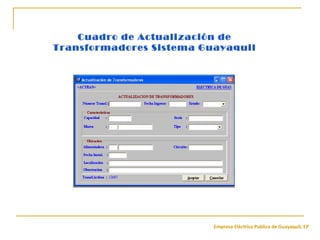

Cuadro de Actualización de
Transformadores Sistema Guayaquil

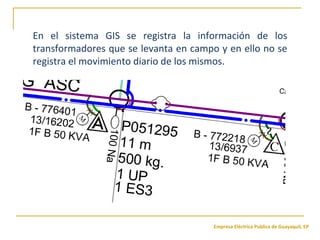

En el sistema GIS se registra la información de los
transformadores que se levanta en campo y en ello no se
registra el movimiento diario de los mismos.

INICIO DEL PROYECTO
Por lo antes expuesto el Departamento de Planimetría y la
Sección Mantenimiento del Sistema emprendieron juntos un
proyecto para mejorar esta situación para lo cual procedieron:
1.-Escaneo de los Kardex
2.-Automatización de procesos de las formas
3.-Envío de correos para actualización de información

SITUACION ACTUAL
Luego de varias pruebas y desarrollo de una página Web se
ha conseguido un módulo para control y mantenimiento
de transformadores en el cual se registra todos los datos
técnicos y movimientos de los mismos.

25
BENEFICIOS
1.- Disponibilidad de la información lo cual facilita el mantenimiento, planes
de compra y factor importante disminuir el hurto de los mismos
2.- La información no está centralizada en un solo usuario, ni en una sola pc,
esta puede ser vista desde cualquier lado por medio de un visor web con un
usuario y clave.
3.- La información va a estar segura en una Base de datos, se guarda auditoría
de cada cambio efectuado. (hora y usuario)
4.- La actualización de información en el GIS se llevará a cabo de manera
DIARIA con los reportes automáticos diarios que llega al responsable de la
actualización. Antes se realizaba de forma mensual, causando
desactualización
Reporte diario de transformadores

PLANIFICACIÓN DE PROYECTOS
Nos permite mantener un inventario real de material y equipos de las redes de Distribución
Eléctrica que la Empresa posee, y en función de ello poder planificar nuevos proyectos de acuerdo
a las necesidades de la comunidad.
APLICACIONES DEL GIS EN LA EEPG
CONTROL DE
CALIDADAl tener digitalizado nuestro sistema, se tiene identificados puntualmente por abonados las cargas
del sistema, lo cual permite realizar un análisis zonal del crecimiento de las cargas, siendo de gran
utilidad para realizar la proyección zonal de la demanda.
Al recibir el presupuesto para la ejecución de una obra, se tiene acceso a los planos actualizados
en la plataforma G/Technology. Esto facilita la elaboración de la misma. Finalizada la obra, el
detalle del material realmente utilizado, además del retirado, es actualizado en el sistema
EJECUCION DE PROYECTOS
COMERCIALIZACIÓN DE ENERGÍA
Haciéndose monitoreos permanentes y periódicos con el consumo que se factura
mensualmente, se realiza un control de todos los clientes del sistema. Con ello también se tiene
del nivel de pérdidas de nuestro sistema.
ELABORACION DE INVENTARIOS Y PRESUPUESTOS
Una vez terminado con el ingreso de todas las redes secundaria se tendrá valoración de los activos
fijos que corresponden a Redes de Distribución y Subestaciones de la Empresa.

1.- PROYECCIONES.- Al tener digitalizado nuestro sistema, se tiene identificados puntualmente
por abonados las cargas del sistema, lo cual permitirá realizar un análisis zonal del crecimiento de
las cargas, siendo de gran utilidad para realizar la proyección zonal de la demanda.
La pantalla
muestra
nombre,
dirección,
consumo (carga)
e información
adicional de
cliente vinculado
al medidor SI-
419242
conectado a la
red
perteneciente a
la alimentadora
Ceibos Norte.
BENEFICIOS PARA EL CONTROL DE CALIDAD

Análisis zonal del consumo de clientes de la ciudadela Ceibos Norte. Los medidores de los clientes con
consumo menor a 500KWh-mes están de rojo, los que consumen entre 500 y 1000KWh-mes de azul y
los que consumen mas de 1000KWh-mes de verde.
Cliente con consumo entre
500 y 1000KWh-mes
Clientes con consumo
menor a 500KWh-mes
mayor a 1000KWh-mes

Informe de clientes con consumo menor a 500KWh-mes en el cual se pueden ver datos como:
Número de medidor, dirección, nombre del cliente y código de cuenta.
menor a 500KWh-mes

2.- PERDIDAS POR ALIMENTADOR.- Una vez ingresados los datos de los equipos que conforman
la red de distribución a 13800 voltios, podemos determinar las perdidas técnicas
correspondientes .
Ejemplo de
una red de
distribución a
13800V,
(Alimentadora
Ceibos Norte)

El Trace (de color rojo) esta indicando la conectividad entre los distintos elementos pertenecientes a la
alimentadora Ceibos Norte.

APLICACIONES DEL GIS EN LA EEPG
Existen varios tipos de consultas que podemos realizar directamente en la Plataforma
Gtechnology, y otras desde la página Web de Planimetría como podemos ver en resumen en lado
izquierdo de la imagen.

Al seleccionar la opción “pérdidas alimentador (versus)”; ingresamos al modulo de consulta que nos
permitirá determinar las pérdidas por alimentador. En el ejemplo, dichas pérdidas serán determinadas por
medidores conectados a la alimentadora Ceibos Norte.

Consulta mostrando información vinculada a G/Technology que permite determinar las perdidas de la
alimentadora Ceibos Norte

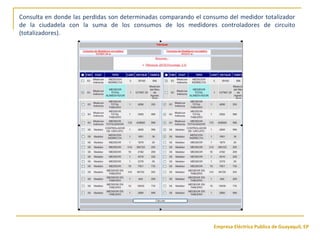

Consulta en donde las perdidas son determinadas comparando el consumo del medidor totalizador
de la ciudadela con la suma de los consumos de los medidores controladores de circuito
(totalizadores).

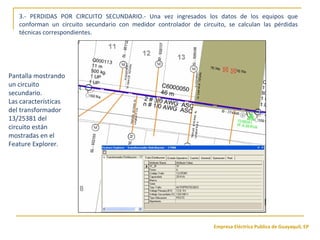

Pantalla mostrando
un circuito
secundario.
Las características
del transformador
13/25381 del
circuito están
mostradas en el
Feature Explorer.
3.- PERDIDAS POR CIRCUITO SECUNDARIO.- Una vez ingresados los datos de los equipos que
conforman un circuito secundario con medidor controlador de circuito, se calculan las pérdidas
técnicas correspondientes.

El Trace esta indicando la conectividad entre los distintos elementos pertenecientes al circuito secundario
al que se le determinará las Perdidas.

En la pagina de Planimetría escogemos la opción Perdidas Secundario en la cual en le TAB Crea Trace
debemos colocar el nombre del trace creado en la plataforma Gtechnology
Una vez llenado los datos requeridos hacemos click en crear trace

En el TAB Calcula Pérdida escribimos el nombre del trace con el mes y año que desee analizar, para
obtener los resultados hacemos click en búsqueda.
Resultados delResultados del
cálculo decálculo de
pérdidas delpérdidas del
circuitocircuito
secundariosecundario
analizadoanalizado

4.- INDICES DE CALIDAD.- La medición de los índices de calidad del Servicio Técnico se fundamentan en
la posibilidad de identificar las fallas, perturbaciones, energía no servida, etc., en cada uno de los
componentes de la red.
Medición de los
índices de
calidad
utilizando el
equipo
MEMOBOX 300.
Los datos a
analizar son los
Armónicos,
Voltajes de
Secuencia,
potencia Activa y
Reactiva, Flickers
y Transitorios.

Se puede determinar si una fase de una alimentadora esta sobrecargada. A continuación se muestra un
trace (de color rojo) que indica los transformadores conectados a la fase A de la alimentadora Ceibos
Norte.

En el modulo de consulta se puede obtener en base al trace realizado en G/Technology la capacidad
instalada a la Fase A de la Alimentadora Ceibos Norte.
Capacidad instala a la fase A
de la alimentadora Ceibos
Norte

De manera similar se realiza un trace para los transformadores conectados a la Fase B (color verde)
de la alimentadora Ceibos Norte.

Trace mostrando los transformadores conectados a la fase C (color naranja) de la alimentadora
Ceibos Norte.

Luego en el modulo de consultas obtenemos capacidad instalada a la Fase B de la Alimentadora
Ceibos Norte.
Capacidad instala a la fase B
Norte

Finalmente en el Modulo de Consultas obtenemos la capacidad instalada a la Fase C de la Alimentadora
Ceibos Norte. Comparando los tres resultados podemos concluir que la Fase A esta sobrecargada y se
tiene que balancear las cargas.
Capacidad instala a la fase C
Norte

BENEFICIOS PARA LA EJECUCION DE PROYECTOS
1.- CONTROL DE PROYECTOS.- Al recibir el presupuesto para la ejecución de una obra, se
tendrá acceso a los planos actualizados en la plataforma G/Technology. Esto facilitará la
elaboración de la misma. Finalizada la obra, el detalle del material realmente utilizado,
además del retirado, será actualizado en el sistema.
Pantalla mostrando
diagrama unifilar de la
cuenta BWA-4-2(1)
de acometida
monofásica para las
bodegas del Sr. Manuel
López. Se pueden ver la
información relacionada
con el transformador en
el Feature Explorer.

2.- De la misma manera permitiría conocer que circuitos están sobrecargados para realizar o no
divisiones de circuitos o conocer a que circuito es más conveniente conectar un nuevo cliente.
Se muestran
dos circuitos
(13/14594 y el
13/12730) en
donde interesa
conocer cuanta
carga están
alimentando
cada uno
actualmente.

La consulta muestra información vinculada al G/Technology en donde se puede observar que el
porcentaje de cargabilidad del transformador 13/14594 es del 60.06%.
Lo que nos indica que
este transformador
tiene un rango
aceptable de carga
conectado al circuito
que alimenta.

La consulta muestra información vinculada al GTechnology en donde se puede observar que el
porcentaje de cargabilidad del transformador 13/12730 es del 15.2%.
Lo que no
indica que este
transformador
puede ser
sustituido por
otro de 25KVA y
ser reubicado
en otro circuito
que se
encuentre
sobrecargado.

BENEFICIOS PARA LA COMERCIALIZACIÓN DE ENERGÍA
Haciéndose monitoreos permanentes o periódicos se podrá determinar con el consumo que se factura
mensualmente, un control de todos los clientes del sistema. Con ello se podrá tener además un control
del nivel de pérdidas de nuestro sistema.
La pantalla
muestra
nombre,
dirección,
consumo (carga)
e información
adicional de
cliente vinculado
al medidor SI-
486281
conectado a la
red
perteneciente a
la alimentadora
Comegua.

Las áreas técnicas que estén censando a los clientes del Sistema Guayaquil, podrán hacer uso
de está plataforma para un mejor análisis de dichos clientes.
La pantalla
muestra los
medidores de
clientes con
ruta de lectura
Ceibos 70-15-
021 (color rojo)
y 70-15-022
(color azul). En
donde se
pueden
apreciar
medidores
fuera de ruta.
Medidor fuera de ruta

BENEFICIOS EN LA ELABORACION DE INVENTARIOS Y
PRESUPUESTOS
Se podrá tener la valoración de los activos fijos que corresponden a Redes de Distribución y Subestaciones de la
Empresa. En donde tendrán la opción de hacer consultas por zonas, alimentadores, subestaciones o de
cualquier activo de la Empresa.
EJEMPLO 1
1.- Se va a
determinar la
valoración del
circuito
secundario
alimentado por
el transformador
13/13067
ubicado en la
Ciudadela Ceibos
Norte.

2.- En el Modulo de Consultas se selecciona Presupuesto y se escoge la opción Nuevo para crear el
Presupuesto para el circuito secundario a valorar.

3.- Luego en el Modulo de consultas se crea el Presupuesto indicando el Nombre, la Fuente y el detalle de
la fuente que es seleccionado de una lista almacenada en la base de datos.
4.- Regresamos a menú principal y elegimos la opción consultar presupuesto.

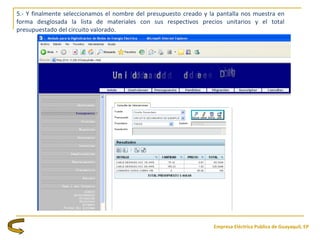

5.- Y finalmente seleccionamos el nombre del presupuesto creado y la pantalla nos muestra en
forma desglosada la lista de materiales con sus respectivos precios unitarios y el total
presupuestado del circuito valorado.

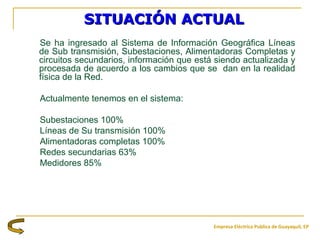

SITUACIÓN ACTUALSITUACIÓN ACTUAL
Se ha ingresado al Sistema de Información Geográfica Líneas
de Sub transmisión, Subestaciones, Alimentadoras Completas y
circuitos secundarios, información que está siendo actualizada y
procesada de acuerdo a los cambios que se dan en la realidad
física de la Red.
Actualmente tenemos en el sistema:
Subestaciones 100%
Líneas de Su transmisión 100%
Alimentadoras completas 100%
Redes secundarias 63%
Medidores 85%

Extract Geographic Information System in Electrical Utility

Más contenido relacionado

Destacado

Similar a Extract Geographic Information System in Electrical Utility

Último

Extract Geographic Information System in Electrical Utility
