La plataforma programable
2

Características
FREE Studio
•	 Una única suite de software para una programación fácil y rápida
•	 Opciones avanzadas de depuración y simulación y Ayuda en Línea completa y eficaz
•	 Protección de las aplicaciones y diferentes niveles de uso
•	 Histórico de las versiones de las aplicaciones
•	 Interfaz personalizable
FREE Smart
•	 Interfaz de usuario con teclas configurables
•	 Disponible en tres formatos, en versiones 100...240V~ y 12...24V~/ 24VC:
	 • FREE Smart SMP en panel (32x74mm) con display de leds
	 • FREE Smart SMD 4 DIN con display de leds, FREE Smart SMC 4 DIN ciego
•	 Conectable con RS-485, Modbus RTU o mediante periféricos e interfaces de usuario estándar de Eliwell
FREE Panel
•	 FREE Panel EVP control de sistema, con funciones de pasarela (gateway) y display gráfico LCD retroiluminado
•	 Elevada conectividad: integración en sistemas industriales y BMS
•	 Conectable con periféricos estándar de Eliwell y de terceras partes
•	 Disponible para su montaje en panel o en pared
FREE Advance
•	 Interfaz de usuario gráfico completamente personalizable
•	 Disponible en formatos 8 Din FREE Advance AVD con display gráfico LCD retroiluminado, FREE Advance AVC ciego
•	 Elevada conectividad de serie a bordo para integrarse en sistemas industriales y BMS sin módulos opcionales
•	 Conectable con periféricos estándar Eliwell (incluido FREE Smart) y de terceras partes
FREE Evolution
•	 Interfaz de usuario gráfico completamente personalizable
•	 Disponible en formatos 8 Din FREE Evolution EVD con display gráfico LCD retroiluminado, FREE Evolution EVC ciego
•	 Elevada conectividad: se integra en sistemas industriales y BMS usando módulos Plug-in específicos.
•	 Conectable con periféricos estándar Eliwell (incluido FREE Smart) y de terceras partes
Certificación C US según modelo indicado en la ficha de referencia UL nº E233482

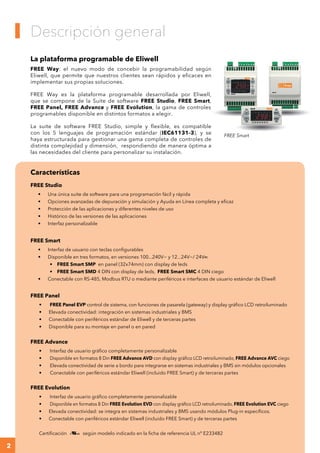

Descripción general
La plataforma programable de Eliwell
FREE Way: el nuevo modo de concebir la programabilidad según
Eliwell, que permite que nuestros clientes sean rápidos y eficaces en
implementar sus propias soluciones.
FREE Way es la plataforma programable desarrollada por Eliwell,
que se compone de la Suite de software FREE Studio, FREE Smart,
FREE Panel, FREE Advance y FREE Evolution, la gama de controles
programables disponible en distintos formatos a elegir.
La suite de software FREE Studio, simple y flexible, es compatible
con los 5 lenguajes de programación estándar (IEC61131-3), y se
haya estructurada para gestionar una gama completa de controles de
distinta complejidad y dimensión, respondiendo de manera óptima a
las necesidades del cliente para personalizar su instalación.
FREE Smart
3

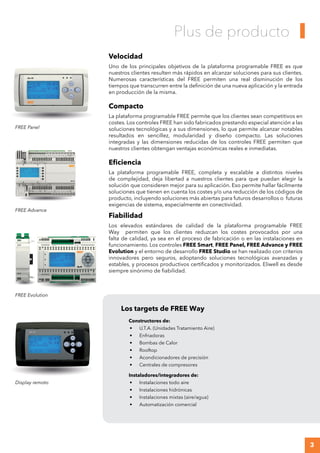

Velocidad
Uno de los principales objetivos de la plataforma programable FREE es que
nuestros clientes resulten más rápidos en alcanzar soluciones para sus clientes.
Numerosas características del FREE permiten una real disminución de los
tiempos que transcurren entre la definición de una nueva aplicación y la entrada
en producción de la misma.
Compacto
La plataforma programable FREE permite que los clientes sean competitivos en
costes. Los controles FREE han sido fabricados prestando especial atención a las
soluciones tecnológicas y a sus dimensiones, lo que permite alcanzar notables
resultados en sencillez, modularidad y diseño compacto. Las soluciones
integradas y las dimensiones reducidas de los controles FREE permiten que
nuestros clientes obtengan ventajas económicas reales e inmediatas.
Eficiencia
La plataforma programable FREE, completa y escalable a distintos niveles
de complejidad, deja libertad a nuestros clientes para que puedan elegir la
solución que consideren mejor para su aplicación. Eso permite hallar fácilmente
soluciones que tienen en cuenta los costes y/o una reducción de los códigos de
producto, incluyendo soluciones más abiertas para futuros desarrollos o futuras
exigencias de sistema, especialmente en conectividad.
Fiabilidad
Los elevados estándares de calidad de la plataforma programable FREE
Way permiten que los clientes reduzcan los costes provocados por una
falta de calidad, ya sea en el proceso de fabricación o en las instalaciones en
funcionamiento. Los controles FREE Smart, FREE Panel, FREE Advance y FREE
Evolution y el entorno de desarrollo FREE Studio se han realizado con criterios
innovadores pero seguros, adoptando soluciones tecnológicas avanzadas y
estables, y procesos productivos certificados y monitorizados. Eliwell es desde
siempre sinónimo de fiabilidad.
Los targets de FREE Way
Constructores de:
•	 U.T.A. (Unidades Tratamiento Aire)
•	 Enfriadoras
•	 Bombas de Calor
•	 Rooftop
•	 Acondicionadores de precisión
•	 Centrales de compresores
Instaladores/integradores de:
•	 Instalaciones todo aire
•	 Instalaciones hidrónicas
•	 Instalaciones mixtas (aire/agua)
•	 Automatización comercial
Plus de producto
Display remoto
FREE Panel
FREE Advance
FREE Evolution
4

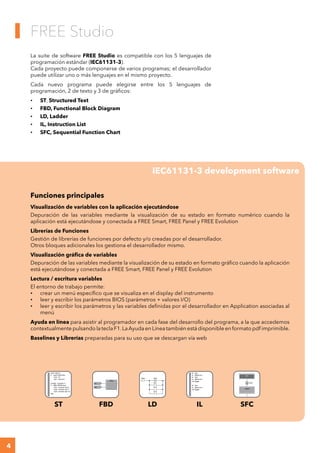

FREE Studio
IEC61131-3 development software
La suite de software FREE Studio es compatible con los 5 lenguajes de
programación estándar (IEC61131-3).
Cada proyecto puede componerse de varios programas; el desarrollador
puede utilizar uno o más lenguajes en el mismo proyecto.
Cada nuevo programa puede elegirse entre los 5 lenguajes de
programación, 2 de texto y 3 de gráficos:
•	 ST, Structured Text
•	 FBD, Functional Block Diagram
•	 LD, Ladder
•	 IL, Instruction List
•	 SFC, Sequential Function Chart
Funciones principales
Visualización de variables con la aplicación ejecutándose
Depuración de las variables mediante la visualización de su estado en formato numérico cuando la
aplicación está ejecutándose y conectada a FREE Smart, FREE Panel y FREE Evolution
Librerías de Funciones
Gestión de librerías de funciones por defecto y/o creadas por el desarrollador.
Otros bloques adicionales los gestiona el desarrollador mismo.
Visualización gráfica de variables
Depuración de las variables mediante la visualización de su estado en formato gráfico cuando la aplicación
está ejecutándose y conectada a FREE Smart, FREE Panel y FREE Evolution
Lectura / escritura variables
El entorno de trabajo permite:
•	 crear un menú específico que se visualiza en el display del instrumento
•	 leer y escribir los parámetros BIOS (parámetros + valores I/O)
•	 leer y escribir los parámetros y las variables definidas por el desarrollador en Application asociadas al
menú
Ayuda en línea para asistir al programador en cada fase del desarrollo del programa, a la que accedemos
contextualmente pulsando la tecla F1.LaAyuda en Línea también está disponible en formato pdf imprimible.
Baselines y Librerías preparadas para su uso que se descargan vía web
ST LD IL SFCFBD
5
FREE Studio

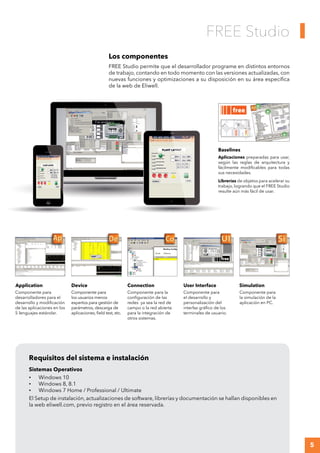

Requisitos del sistema e instalación
Sistemas Operativos
•	 Windows 10
•	 Windows 8, 8.1
•	 Windows 7 Home / Professional / Ultimate
El Setup de instalación, actualizaciones de software, librerías y documentación se hallan disponibles en
la web eliwell.com, previo registro en el área reservada.
Los componentes
FREE Studio permite que el desarrollador programe en distintos entornos
de trabajo, contando en todo momento con las versiones actualizadas, con
nuevas funciones y optimizaciones a su disposición en su área específica
de la web de Eliwell.
Application Device Connection User Interface Simulation
Componente para
desarrolladores para el
desarrollo y modificación
de las aplicaciones en los
5 lenguajes estándar.
Componente para
los usuarios menos
expertos para gestión de
parámetros, descarga de
aplicaciones, field test, etc.
Componente para la
configuración de las
redes ya sea la red de
campo o la red abierta
para la integración de
otros sistemas.
Componente para
el desarrollo y
personalización del
interfaz gráfico de los
terminales de usuario.
Componente para
la simulación de la
aplicación en PC.
Baselines
Aplicaciones preparadas para usar,
según las reglas de arquitectura y
fácilmente modificables para todas
sus necesidades.
Librerías de objetos para acelerar su
trabajo, logrando que el FREE Studio
resulte aún más fácil de usar.
6

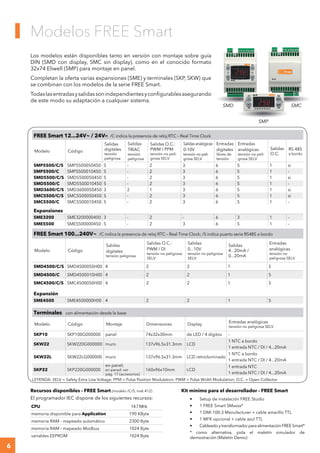

Modelos FREE Smart
Los modelos están disponibles tanto en versión con montaje sobre guía
DIN (SMD con display, SMC sin display), como en el conocido formato
32x74 Eliwell (SMP) para montaje en panel.
Completan la oferta varias expansiones (SME) y terminales (SKP, SKW) que
se combinan con los modelos de la serie FREE Smart.
Todaslasentradasysalidassonindependientesyconfigurablesasegurando
de este modo su adaptación a cualquier sistema.
FREE Smart 12...24V~ / 24VC /C indica la presencia de reloj RTC – Real Time Clock
Modelo Código
Salidas
digitales
tensión
peligrosa
Salidas
TRIAC
tensión
peligrosa
Salidas O.C.:
PWM / PPM
tensión no peli-
grosa SELV
Salidas analógicas
0-10V
tensión no peli-
grosa SELV
Entradas
digitales
libres de
tensión
Entradas
analógicas
tensión no peli-
grosa SELV
Salidas
O.C.
RS 485
a bordo
SMP5500/C/S SMP5500050450 5 - 2 3 6 5 1 si
SMP5500/C SMP5500010450 5 - 2 3 6 5 1 -
SMD5500/C/S SMD5500050450 5 - 2 3 6 5 1 si
SMD5500/C SMD5500010450 5 - 2 3 6 5 1 -
SMD3600/C/S SMD3600050450 3 2 1 3 6 5 1 si
SMC5500/C/S SMC5500050450 5 - 2 3 6 5 1 si
SMC5500/C SMC5500010450 5 - 2 3 6 5 1 -
Expansiones
SME3200 SME3200000400 3 - 2 - 6 3 1 -
SME5500 SME5500000450 5 - 2 3 6 5 1 -
FREE Smart 100...240V~ /C indica la presencia de reloj RTC – Real Time Clock; /S indica puerto serie RS485 a bordo
Modelo Código
Salidas
digitales
tensión peligrosa
Salidas O.C.:
PWM / DI
tensión no peligrosa
SELV
Salidas
0...10V
tensión no peligrosa
SELV
Salidas
4...20mA /
0...20mA
Entradas
analógicas
tensión no
peligrosa SELV
SMD4500/C/S SMD4500050H00 4 2 2 1 5
SMD4500/C SMD4500010H00 4 2 2 1 5
SMC4500/C/S SMC4500050H00 4 2 2 1 5
Expansión
SME4500 SME4500000H00 4 2 2 1 5
Terminales con alimentación desde la base
Modelo Código Montaje Dimensiones Display
Entradas analógicas
tensión no peligrosa SELV
SKP10 SKP100G000000 panel 74x32x30mm de LED / 4 dígitos -
SKW22 SKW220G000000 muro 137x96.5x31.3mm LCD
1 NTC a bordo
1 entrada NTC / DI / 4...20mA
SKW22L SKW22LG000000 muro 137x96.5x31.3mm LCD retroiluminado
1 NTC a bordo
1 entrada NTC / DI / 4...20mA
SKP22 SKP220G000000
en panel;
en pared: ver
pág. 17 (accesorios)
160x96x10mm LCD
1 entrada NTC
1 entrada NTC / DI / 4...20mA
Kit mínimo para el desarrollador - FREE Smart
•	 Setup de instalación FREE Studio
•	 1 FREE Smart SMxxxx*
•	 1 DMI 100-3 Manufacturer + cable amarillo TTL
•	 1 MFK opcional + cable azul TTL
•	 CableadoytransformadorparaalimentaciónFREESmart*
* como alternativa, pida el maletín simulador de
demostración (Maletín Demo)
Recursos disponibles - FREE Smart (modelo /C/S, msk 412)
El programador IEC dispone de los siguientes recursos:
CPU 14.7MHz
memoria disponible para Application 190 KByte
memoria RAM - mapeado automático 2300 Byte
memoria RAM - mapeado Modbus 1024 Byte
variables EEPROM 1024 Byte
LEYENDA: SELV = Safety Extra Low Voltage; PPM = Pulse Position Modulation; PWM = Pulse Width Modulation; O.C. = Open Collector
SMP
SMCSMD
7

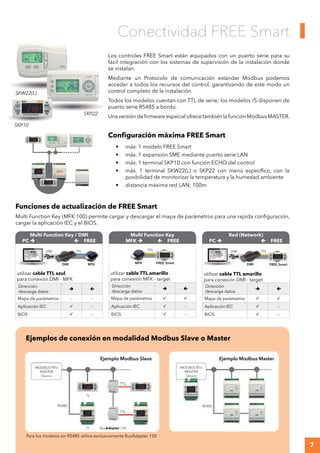

Configuración máxima FREE Smart
•	 máx. 1 modelo FREE Smart
•	 máx. 1 expansión SME mediante puerto serie LAN
•	 máx. 1 terminal SKP10 con función ECHO del control
•	 máx. 1 terminal SKW22(L) o SKP22 con menú específico, con la
posibilidad de monitorizar la temperatura y la humedad ambiente
•	 distancia máxima red LAN: 100m
Multi Function Key / DMI
PC   FREE
USB TTL
DMI MFK
TTL
MFK FREE Smart
USB TTL
DMI FREE Smart
utilizar cable TTL azul
para conexión DMI - MFK
Dirección
descarga datos
 
Mapa de parámetros - -
Aplicación IEC  -
BIOS  -
Multi Function Key
MFK   FREE
USB TTL
DMI MFK
TTL
MFK FREE Smart
USB TTL
DMI FREE Smart
utilizar cable TTL amarillo
para conexión MFK - target
Dirección
descarga datos
 
Mapa de parámetros  
Aplicación IEC  -
BIOS  -
Red (Network)
PC   FREE
USB TTL
DMI MFK
TTL
MFK FREE Smart
USB TTL
DMI FREE Smart
utilizar cable TTL amarillo
para conexión DMI - target
Dirección
descarga datos
 
Mapa de parámetros  
Aplicación IEC  -
BIOS  -
Conectividad FREE Smart
Los controles FREE Smart están equipados con un puerto serie para su
fácil integración con los sistemas de supervisión de la instalación donde
se instalan.
Mediante un Protocolo de comunicación estándar Modbus podemos
acceder a todos los recursos del control, garantizando de este modo un
control completo de la instalación.
Todos los modelos cuentan con TTL de serie; los modelos /S disponen de
puerto serie RS485 a bordo.
UnaversióndefirmwareespecialofrecetambiénlafunciónModbusMASTER.
Funciones de actualización de FREE Smart
Multi Function Key (MFK 100) permite cargar y descargar el mapa de parámetros para una rapida configuración,
cargar la aplicación IEC y el BIOS.
Ejemplos de conexión en modalidad Modbus Slave o Master
Para los modelos sin RS485 utilice exclusivamente BusAdapter 150
Ejemplo Modbus Slave Ejemplo Modbus Master
SKP10
SKP22
SKW22(L)
8

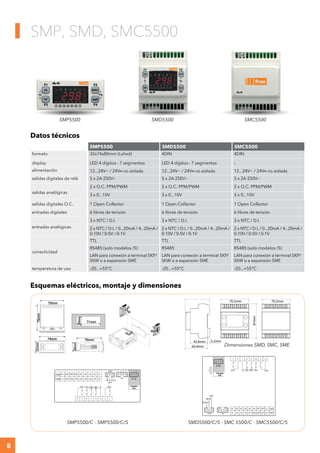

SMP, SMD, SMC5500
Datos técnicos
Esquemas eléctricos, montaje y dimensiones
SMP5500 SMD5500 SMC5500
formato 32x74x80mm (Lxhxd) 4DIN 4DIN
display LED 4 dígitos - 7 segmentos LED 4 dígitos - 7 segmentos -
alimentación 12...24V~ / 24VC no aislada 12...24V~ / 24VC no aislada 12...24V~ / 24VC no aislada
salidas digitales de relé 5 x 2A 250V~ 5 x 2A 250V~ 5 x 2A 250V~
salidas analógicas
2 x O.C. PPM/PWM 2 x O.C. PPM/PWM 2 x O.C. PPM/PWM
3 x 0...10V 3 x 0...10V 3 x 0...10V
salidas digitales O.C. 1 Open Collector 1 Open Collector 1 Open Collector
entradas digitales 6 libres de tensión 6 libres de tensión 6 libres de tensión
entradas analógicas
3 x NTC / D.I. 3 x NTC / D.I. 3 x NTC / D.I.
2 x NTC / D.I. / 0...20mA / 4...20mA /
0-10V / 0-5V / 0-1V
2 x NTC / D.I. / 0...20mA / 4...20mA /
0-10V / 0-5V / 0-1V
2 x NTC / D.I. / 0...20mA / 4...20mA /
0-10V / 0-5V / 0-1V
conectividad
TTL TTL TTL
RS485 (solo modelos /S) RS485 RS485 (solo modelos /S)
LAN para conexión a terminal SKP/
SKW o a expansión SME
LAN para conexión a terminal SKP/
SKW o a expansión SME
LAN para conexión a terminal SKP/
SKW o a expansión SME
temperatura de uso -20...+55°C -20...+55°C -20...+55°C
Supply
Supply
GND GND AI5
DI1DI2DI3DI4DI5DI6AO2
AI4 AI2AI3 AI1
AO
DO3
DO3
RS-485
G3
/S Models
only
5 4 +- G
8765 1211109
6
6
RS-485
/S Models
only
+- G
RED
BLUE
RED
BLUE
BLACK
Supply
Supply
GND GND AI5
DI1DI2DI3DI4DI5DI6AO2
AI4 AI2AI3 AI1
AO
DO3
DO3
RS-485
G3
/S Models
only
5 4 +- G
Supply
Supply
GNDGNDAI5
DI1 DI2 DI3 DI4 DI5 DI6 AO2
AI4AI2 AI3AI1
8765 1211109
6
6
RS-485
/S Models
only
+- G
AO
G 3 54
RED
BLUE
BLACK
RED
BLUE
BLACK
74mm
70mm
28mm
32mm
29mm
71mm
76mm
76mm74mm
70mm
28mm
32mm
29mm
71mm
76mm
76mm
SMP5500/C - SMP5500/C/S
56.4mm
5.2mm
87mm
70.2mm70.2mm
43.6mm
SMD SMC SE
61.6mm
Dimensiones SMD, SMC, SME
SMD5500/C/S - SMC 5500/C - SMC5500/C/S
SMD5500 SMC5500SMP5500
9
DO3
Supply
Supply
GNDGNDAI5
DI1 DI2 DI3 DI4 DI5 DI6 DO4
AI4AI2 AI3AI1
8765 1211109
RS-485
+- G
AO
G 3 54
RED
BLUE
BLACK
Supply
Supply
GNDGNDAI5
DI1 DI2 DI3 DI4 DI5 DI6 AO2
NC NCAI2 NCAI1
87 109
RED
BLUE
BLACK
RED
BLUE
BLACK
Supply
Supply
GNDGNDAI5
DI1 DI2 DI3 DI4 DI5 DI6 AO2
NC NCAI2 NCAI1
87 109
RED
BLUE
BLACK
RED
BLUE
BLACK
DO3
Supply
Supply
GNDGNDAI5
DI1 DI2 DI3 DI4 DI5 DI6 AO2
AI4AI2 AI3AI1
8765 1211109
6
AO
G 3 54
RED
BLUE
BLACK
SMD3600, Expansiones SME
Datos técnicos
Esquemas eléctricos
SMD3600 SME3200 SME5500
formato 4DIN 4DIN 4DIN
display LED 4 dígitos - 7 segmentos - -
alimentación 12...24V~ no aislada 12...24V~ / 24VC no aislada 12...24V~ / 24VC no aislada
salidas digitales de relé 3 x 2A 250V~ 3 x 2A 250V~ 5 x 2A 250V~
salidas analógicas
2 x TRIAC 3A 250V~ - -
1 x Open Collector PPM/PWM 2 x Open Collector PPM/PWM 2 x Open Collector PPM/PWM
3 x 0...10V - 3 x 0...10V
salidas digitales O.C. 2 Open Collector 1 Open Collector 1 Open Collector
entradas digitales 6 libres de tensión 6 libres de tensión 6 libres de tensión
entradas analógicas
3 x NTC / D.I. 3 x NTC / D.I. 3 x NTC / D.I.
2 x NTC / D.I. / 0...20mA / 4...20mA /
0-10V / 0-5V / 0-1V
-
2 x NTC / D.I. / 0...20mA / 4...20mA /
0-10V / 0-5V / 0-1V
conectividad
TTL TTL TTL
RS485 - -
LAN para conexión a terminal SKP/
SKW o a expansión SME
LAN para conexión a
FREE Smart
LAN para conexión a
FREE Smart
temperatura de uso -20...+55°C -20...+55°C -20...+55°C
SMD3600/C/S SME3200 SME5500
SMD3600 SME3200 SME5500
10

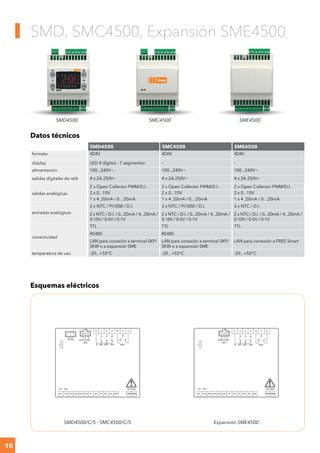

SMD, SMC4500, Expansión SME4500
Datos técnicos
Esquemas eléctricos
SMD4500 SMC4500 SME4500
formato 4DIN 4DIN 4DIN
display LED 4 dígitos - 7 segmentos - -
alimentación 100...240V~ 100...240V~ 100...240V~
salidas digitales de relé 4 x 2A 250V~ 4 x 2A 250V~ 4 x 2A 250V~
salidas analógicas
2 x Open Collector PWM/D.I. 2 x Open Collector PWM/D.I. 2 x Open Collector PWM/D.I.
2 x 0...10V 2 x 0...10V 2 x 0...10V
1 x 4..20mA / 0…20mA 1 x 4..20mA / 0…20mA 1 x 4..20mA / 0…20mA
entradas analógicas
3 x NTC / Pt1000 / D.I. 3 x NTC / Pt1000 / D.I. 3 x NTC / D.I.
2 x NTC / D.I. / 0...20mA / 4...20mA /
0-10V / 0-5V / 0-1V
2 x NTC / D.I. / 0...20mA / 4...20mA /
0-10V / 0-5V / 0-1V
2 x NTC / D.I. / 0...20mA / 4...20mA /
0-10V / 0-5V / 0-1V
conectividad
TTL TTL TTL
RS485 RS485 -
LAN para conexión a terminal SKP/
SKW o a expansión SME
LAN para conexión a terminal SKP/
SKW o a expansión SME
LAN para conexión a FREE Smart
temperatura de uso -20...+55°C -20...+55°C -20...+55°C
SMD4500/C/S - SMC4500/C/S Expansión SME4500
Supply SupplyGNDAO5
AO1 AO2
AO4DI2 AO3 AI5AI4AI3AI2AI1DI1
100-240Vac
DO3
876 1211109
6
RS-485
+- G
RED
BLUE
BLACK
DO3
Supply SupplyGNDAO5
AO1 AO2
AO4DI2 AO3 AI5AI4AI3AI2AI1DI1
876 1211109
6
100-240Vac
RED
BLUE
BLACK
SMD4500 SMC4500 SME4500
11

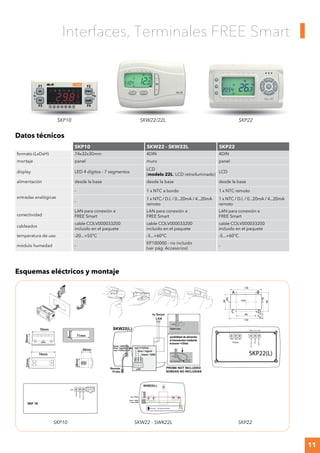

SKP22(L)
Probes
GND AIR1 AIR2 B
L
A
C
K
B
L
U
E
R
E
D
GND +12V LAN
68
138
150
90
2.7
(x6)
84
mm
A B
DC
E F
Interfaces, Terminales FREE Smart
SKP10 SKW22 - SWK22L SKP22
Datos técnicos
SKP10 SKW22 - SKW22L SKP22
formato (LxDxH) 74x32x30mm 4DIN 4DIN
montaje panel muro panel
display LED 4 dígitos - 7 segmentos
LCD
(modelo 22L: LCD retroiluminado)
LCD
alimentación desde la base desde la base desde la base
entradas analógicas
- 1 x NTC a bordo 1 x NTC remoto
-
1 x NTC / D.I. / 0...20mA / 4...20mA
remoto
1 x NTC / D.I. / 0...20mA / 4...20mA
remoto
conectividad
LAN para conexión a
FREE Smart
LAN para conexión a
FREE Smart
LAN para conexión a
FREE Smart
cableados
cable COLV000033200
incluido en el paquete
cable COLV000033200
incluido en el paquete
cable COLV000033200
incluido en el paquete
temperatura de uso -20...+55°C -5...+60°C -5...+60°C
módulo humedad -
KP100000 - no incluido
(ver pág. Accesorios)
-
Esquemas eléctricos y montaje
74mm
70mm
28mm
32mm
29mm
71mm
30mm
30mm
74mm
70mm
28mm
32mm
29mm
71mm
30mm
30mm
SKP 10
B
L
A
C
K
B
L
U
E
R
E
D
SKP10 SKW22/22L SKP22
SKW22(L)
black / GND
blue / signal
red /+12Vdc
Remote
Probe
LAN
to Smart
red /+12Vdc
Probe
Ext. Transducer
PROBE NOT INCLUDED
SONDAS NO INCLUIDAS
Probe
Digital input
black / GND
blue / signal
red /+12Vdc
LAN
posibilidad de alimentar
el transductor mediante
el borne +12Vdc
SKW22(L)
black / GND
green / signal
red /+12Vdc
RH Sensor RH Optional Module
AIR2
12

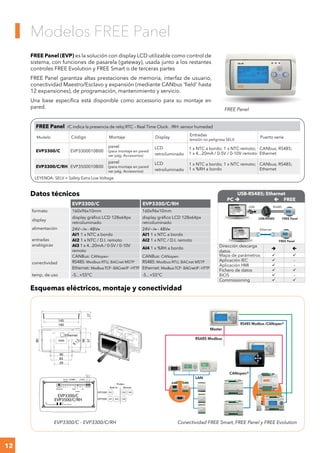

FREE Panel (EVP) es la solución con display LCD utilizable como control de
sistema, con funciones de pasarela (gateway), usada junto a los restantes
controles FREE Evolution y FREE Smart o de terceras partes
FREE Panel garantiza altas prestaciones de memoria, interfaz de usuario,
conectividad Maestro/Esclavo y expansión (mediante CANbus 'field' hasta
12 expansiones), de programación, mantenimiento y servicio.
Una base específica está disponible como accessorio para su montaje en
pared.
Modelos FREE Panel
FREE Panel /C indica la presencia de reloj RTC – Real Time Clock. /RH: sensor humedad
Modelo Código Montaje Display
Entradas
tensión no peligrosa SELV
Puerto serie
EVP3300/C EVP3300010B00
panel
(para montaje en pared
ver pág. Accesorios)
LCD
retroiluminado
1 x NTC a bordo; 1 x NTC remoto;
1 x 4...20mA / 0-5V / 0-10V remoto
CANbus; RS485;
Ethernet
EVP3300/C/RH EVP3500010B00
panel
(para montaje en pared
ver pág. Accesorios)
LCD
retroiluminado
1 x NTC a bordo; 1 x NTC remoto;
1 x %RH a bordo
CANbus; RS485;
Ethernet
LEYENDA: SELV = Safety Extra Low Voltage
Datos técnicos
EVP3300/C EVP3300/C/RH
formato 160x96x10mm 160x96x10mm
display
display gráfico LCD 128x64px
retroiluminado
display gráfico LCD 128x64px
retroiluminado
alimentación 24V~/C - 48VC 24V~/C - 48VC
entradas
analógicas
AI1 1 x NTC a bordo AI1 1 x NTC a bordo
AI2 1 x NTC / D.I. remoto AI2 1 x NTC / D.I. remoto
AI3 1 x 4...20mA / 0-5V / 0-10V
remoto
AI4 1 x %RH a bordo
conectividad
CANBus: CANopen CANBus: CANopen
RS485: Modbus RTU, BACnet MSTP RS485: Modbus RTU, BACnet MSTP
Ethernet: ModbusTCP-BACnetIP-HTTP Ethernet: ModbusTCP-BACnetIP-HTTP
temp. de uso -5...+55°C -5...+55°C
Esquemas eléctricos, montaje y conectividad
EVP3300/C - EVP3300/C/RH Conectividad FREE Smart, FREE Panel y FREE Evolution
59
83
90
160
80
57
90
R
1.5
mm
145
27
Ethernet
RS485 CAN
+ - GS
24 Va/c
48 Vc
RS485 CAN
GS H L
Ethernet
Remote
Probes
AI2 AI3 G
RTERM
EVP3500/C/RH
EVP3300/C
AI4
RH Sensor Built-in
AI1
NTC Sensor Built-in
AI1
AI1 AI4
AI2 AI3
AI2
EVP3300
EVP3500
Probes
Built-in RemotePOWER
USB-RS485; Ethernet
PC   FREE
USB RS485
USB/RS485 FREE Panel
Ethernet
FREE Panel
Dirección descarga
datos
 
Mapa de parámetros  
Aplicación IEC  -
Aplicación HMI  -
Fichero de datos  
BIOS  -
Commissioning  
LAN
RS485 Modbus
Master
CANopen®
RS485 Modbus /CANopen®
FREE Panel
13

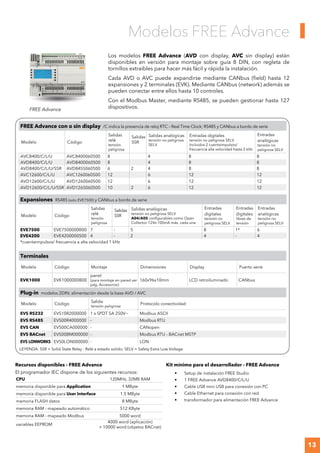

Modelos FREE Advance
Los modelos FREE Advance (AVD con display, AVC sin display) están
disponibles en versión para montaje sobre guía 8 DIN, con regleta de
tornillos extraibles para hacer más fácil y rápida la instalación.
Cada AVD o AVC puede expandirse mediante CANbus (field) hasta 12
expansiones y 2 terminales (EVK). Mediante CANbus (network) además se
pueden conectar entre ellos hasta 10 controles.
Con el Modbus Master, mediante RS485, se pueden gestionar hasta 127
dispositivos.
FREE Advance con o sin display /C indica la presencia de reloj RTC – Real Time Clock; RS485 y CANbus a bordo de serie
Modelo Código
Salidas
relé
tensión
peligrosa
Salidas
SSR
Salidas analógicas
tensión no peligrosa
SELV
Entradas digitales
tensión no peligrosa SELV
Incluidos 2 cuentaimpulsos/
frecuencia alta velocidad hasta 2 kHz
Entradas
analógicas
tensión no
peligrosa SELV
AVC8400/C/L/U AVC8400060500 8 4 8 8
AVD8400/C/L/U AVD8400060500 8 4 8 8
AVD8400/C/L/U/SSR AVD84SS060500 6 2 4 8 8
AVC12600/C/L/U AVC1260060500 12 6 12 12
AVD12600/C/L/U AVD1260060500 12 6 12 12
AVD12600/C/L/U/SSR AVD126S060500 10 2 6 12 12
Expansiones RS485 (solo EVE7500) y CANbus a bordo de serie
Modelo Código
Salidas
relé
tensión
peligrosa
Salidas
SSR
Salidas analógicas
tensión no peligrosa SELV
A04/A05 configurables como Open
Collector 12VC 100mA máx. cada una
Entradas
digitales
tensión no
peligrosa SELV
Entradas
digitales
libres de
tensión
Entradas
analógicas
tensión no
peligrosa SELV
EVE7500 EVE7500000B00 7 - 5 8 1* 6
EVE4200 EVE4200000500 4 - 2 4 - 4
*cuentaimpulsos/ frecuencia a alta velocidad 1 kHz
Terminales
Modelo Código Montaje Dimensiones Display Puerto serie
EVK1000 EVK1000000B00
panel
(para montaje en pared ver
pág. Accesorios)
160x96x10mm LCD retroiluminado CANbus
Plug-in modelos 2DIN; alimentación desde la base AVD / AVC
Modelo Código
Salida
tensión peligrosa
Protocolo conectividad
EVS RS232 EVS10R2000000 1 x SPDT 5A 250V~ Modbus ASCII
EVS RS485 EVS00R4000000 - Modbus RTU
EVS CAN EVS00CA000000 - CANopen
EVS BACnet EVS00BM000000 - Modbus RTU - BACnet MSTP
EVS LONWORKS EVS0LON000000 - LON
Kit mínimo para el desarrollador - FREE Advance
•	 Setup de instalación FREE Studio
•	 1 FREE Advance AVD8400/C/L/U
•	 Cable USB mini USB para conexión con PC
•	 Cable Ethernet para conexión con red
•	 transformador para alimentación FREE Advance
Recursos disponibles - FREE Advance
El programador IEC dispone de los siguientes recursos:
CPU 120MHz, 32MB RAM
memoria disponible para Application 1 MByte
memoria disponible para User Interface 1.5 MByte
memoria FLASH datos 8 MByte
memoria RAM - mapeado automático 512 KByte
memoria RAM - mapeado Modbus 5000 word
variables EEPROM
4000 word (aplicación)
+ 10000 word (objetos BACnet)
LEYENDA: SSR = Solid State Relay - Relé a estado solido; SELV = Safety Extra Low Voltage
FREE Advance
14

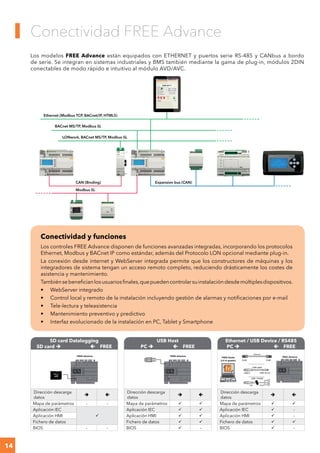

Conectividad FREE Advance
Los modelos FREE Advance están equipados con ETHERNET y puertos serie RS-485 y CANbus a bordo
de serie. Se integran en sistemas industriales y BMS también mediante la gama de plug-in, módulos 2DIN
conectables de modo rápido e intuitivo al módulo AVD/AVC.
CAN (Binding)
Modbus SL
LONwork, BACnet MS/TP, Modbus SL
BACnet MS/TP, Modbus SL
Ethernet (Modbus TCP, BACnet/IP, HTML5)
Expansion bus (CAN)
Conectividad y funciones
Los controles FREE Advance disponen de funciones avanzadas integradas, incorporando los protocolos
Ethernet, Modbus y BACnet IP como estándar, además del Protocolo LON opcional mediante plug-in.
La conexión desde internet y WebServer integrada permite que los constructores de máquinas y los
integradores de sistema tengan un acceso remoto completo, reduciendo drásticamente los costes de
asistencia y mantenimiento.
Tambiénsebeneficianlosusuariosfinales,quepuedencontrolarsuinstalacióndesdemúltiplesdispositivos.
•	 WebServer integrado
•	 Control local y remoto de la instalación incluyendo gestión de alarmas y notificaciones por e-mail
•	 Tele-lectura y teleasistencia
•	 Mantenimiento preventivo y predictivo
•	 Interfaz evolucionado de la instalación en PC, Tablet y Smartphone
SD card Datalogging
SD card   FREE
OK
FREE Advance
Micro
SD
Dirección descarga
datos
 
Mapa de parámetros - -
Aplicación IEC
Aplicación HMI
Fichero de datos
BIOS - -
USB Host
PC   FREE
OK
FREE Advance
Dirección descarga
datos
 
Mapa de parámetros  
Aplicación IEC  
Aplicación HMI  
Fichero de datos  
BIOS  -
Ethernet / USB Device / RS485
PC   FREE
FREE Studio
(3.5 or greater)
USB A
USB cable
USB / RS485
USB mini-B OK
FREE Advance
Ethernet
RJ45 RJ45
USB RS485
Dirección descarga
datos
 
Mapa de parámetros  
Aplicación IEC  -
Aplicación HMI  -
Fichero de datos  
BIOS  -
15
FREE ADVANCE
75
5.67
4.33
76
1.77
11
mm
in
0.43
49
1.93
2.95
144
45
2.99
110

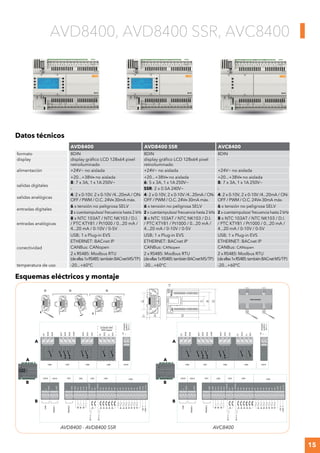

AVD8400, AVD8400 SSR, AVC8400
Datos técnicos
AVD8400 AVD8400 SSR AVC8400
formato 8DIN 8DIN 8DIN
display display gráfico LCD 128x64 pixel
retroiluminado
display gráfico LCD 128x64 pixel
retroiluminado
-
alimentación +24V~ no aislada +24V~ no aislada +24V~ no aislada
+20...+38VC no aislada +20...+38VC no aislada +20...+38VC no aislada
salidas digitales
8: 7 x 3A, 1 x 1A 250V~ 6: 5 x 3A, 1 x 1A 250V~ 8: 7 x 3A, 1 x 1A 250V~
- SSR: 2 x 0.5A 240V~ -
salidas analógicas
4: 2 x 0-10V, 2 x 0-10V /4...20mA / ON-
OFF / PWM / O.C. 24VC 30mA máx.
4: 2 x 0-10V, 2 x 0-10V /4...20mA / ON-
OFF / PWM / O.C. 24VC 30mA máx.
4: 2 x 0-10V, 2 x 0-10V /4...20mA / ON-
OFF / PWM / O.C. 24VC 30mA máx.
entradas digitales
6 x tensión no peligrosa SELV 6 x tensión no peligrosa SELV 6 x tensión no peligrosa SELV
2 x cuentaimpulsos/ frecuencia hasta 2 kHz 2 x cuentaimpulsos/ frecuencia hasta 2 kHz 2 x cuentaimpulsos/ frecuencia hasta 2 kHz
entradas analógicas
8 x NTC 103AT / NTC NK103 / D.I.
/ PTC KTY81 / Pt1000 / 0...20 mA /
4...20 mA / 0-10V / 0-5V
8 x NTC 103AT / NTC NK103 / D.I.
/ PTC KTY81 / Pt1000 / 0...20 mA /
4...20 mA / 0-10V / 0-5V
8 x NTC 103AT / NTC NK103 / D.I.
/ PTC KTY81 / Pt1000 / 0...20 mA /
4...20 mA / 0-10V / 0-5V
conectividad
USB; 1 x Plug-in EVS USB; 1 x Plug-in EVS USB; 1 x Plug-in EVS
ETHERNET: BACnet IP ETHERNET: BACnet IP ETHERNET: BACnet IP
CANBus: CANopen CANBus: CANopen CANBus: CANopen
2 x RS485: Modbus RTU
(deellas1xRS485:tambiénBACnetMS/TP)
2 x RS485: Modbus RTU
(deellas1xRS485:tambiénBACnetMS/TP)
2 x RS485: Modbus RTU
(deellas1xRS485:tambiénBACnetMS/TP)
temperatura de uso -20...+60°C -20...+60°C -20...+60°C
AVD8400 - AVD8400 SSR AVC8400
Esquemas eléctricos y montaje
OK
C8
DO8
DO8-
DO7
DO6
DO5
C567
POWER
SUPPLY
DO4
DO3
C34
C2
DO2
C1
DO1
+
-
VDC
AC
24Va/c
L
H
GND
+
-
GND
AO1
AO2
AO3
AO4
COM-DI
5Vdc
24Vdc+24V
+5V
24Va/c+
GND
+
-
GND
DI1
DI2
COM-DI
DI3
DI4
DI5
DI6
DI7
DI8
AI1
AI2
AI3
AI4
AI5
AI6
AI7
AI8
GND
24Va/c
-
+
-
CAN
RS485-1
RS485-2
CN1 CN2 CN3 CN4 CN5CN18 CN19
CN8 CN9 CN10
AVD8400 SSR:
SSR Outputs
CN6 CN7
A
B
A
B
C8
DO8
DO8-
DO7
DO6
DO5
C567
POWER
SUPPLY
DO4
DO3
C34
C2
DO2
C1
DO1
+
-
VDC
AC
24Va/c
L
H
GND
+
-
GND
AO1
AO2
AO3
AO4
COM-DI
5Vdc
24Vdc+24V
+5V
24Va/c+
GND
+
-
GND
DI1
DI2
COM-DI
DI3
DI4
DI5
DI6
DI7
DI8
AI1
AI2
AI3
AI4
AI5
AI6
AI7
AI8
GND
24Va/c
-
+
-
CAN
RS485-1
RS485-2
CN1 CN2 CN3 CN4 CN5CN18 CN19
CN8 CN9 CN10CN6 CN7
A
B
A
B
1 2 3
16
1 2 3
75
5.67
4.33
76
1.77
11
mm
in
0.43
49
1.93
2.95
144
45
2.99
110

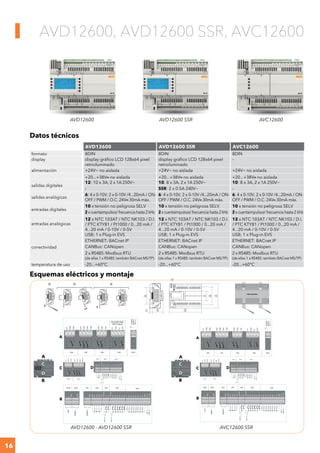

AVD12600, AVD12600 SSR, AVC12600
Datos técnicos
AVD12600 AVD12600 SSR AVC12600
formato 8DIN 8DIN 8DIN
display display gráfico LCD 128x64 pixel
retroiluminado
display gráfico LCD 128x64 pixel
retroiluminado
-
alimentación +24V~ no aislada +24V~ no aislada +24V~ no aislada
+20...+38VC no aislada +20...+38VC no aislada +20...+38VC no aislada
salidas digitales
12: 10 x 3A, 2 x 1A 250V~ 10: 8 x 3A, 2 x 1A 250V~ 10: 8 x 3A, 2 x 1A 250V~
- SSR: 2 x 0.5A 240V~ -
salidas analógicas
6: 4 x 0-10V, 2 x 0-10V /4...20mA / ON-
OFF / PWM / O.C. 24VC 30mA máx.
6: 4 x 0-10V, 2 x 0-10V /4...20mA / ON-
OFF / PWM / O.C. 24VC 30mA máx.
6: 4 x 0-10V, 2 x 0-10V /4...20mA / ON-
OFF / PWM / O.C. 24VC 30mA máx.
entradas digitales
10 x tensión no peligrosa SELV 10 x tensión no peligrosa SELV 10 x tensión no peligrosa SELV
2 x cuentaimpulsos/ frecuencia hasta 2 kHz 2 x cuentaimpulsos/ frecuencia hasta 2 kHz 2 x cuentaimpulsos/ frecuencia hasta 2 kHz
entradas analógicas
12 x NTC 103AT / NTC NK103 / D.I.
/ PTC KTY81 / Pt1000 / 0...20 mA /
4...20 mA / 0-10V / 0-5V
12 x NTC 103AT / NTC NK103 / D.I.
/ PTC KTY81 / Pt1000 / 0...20 mA /
4...20 mA / 0-10V / 0-5V
12 x NTC 103AT / NTC NK103 / D.I.
/ PTC KTY81 / Pt1000 / 0...20 mA /
4...20 mA / 0-10V / 0-5V
conectividad
USB; 1 x Plug-in EVS USB; 1 x Plug-in EVS USB; 1 x Plug-in EVS
ETHERNET: BACnet IP ETHERNET: BACnet IP ETHERNET: BACnet IP
CANBus: CANopen CANBus: CANopen CANBus: CANopen
2 x RS485: Modbus RTU
(de ellas 1 x RS485: también BACnet MS/TP)
2 x RS485: Modbus RTU
(de ellas 1 x RS485: también BACnet MS/TP)
2 x RS485: Modbus RTU
(de ellas 1 x RS485: también BACnet MS/TP)
temperatura de uso -20...+60°C -20...+60°C -20...+60°C
AVD12600 - AVD12600 SSR AVC12600 SSR
Esquemas eléctricos y montaje
OK
A
B
C
D
GND
AO5
AO6
COM-DI
DI9
DI10
DI11
DI12
AI9
AI10
AI11
AI12
GND
5Vdc
24Vdc+24V
+5V
24 Va/c
- +
C12
DO12
DO12-
DO11
DO10
DO9
C91011
CN13CN11 CN12
CN14 CN15
C8
DO8
DO8-
DO7
DO6
DO5
C567
POWER
SUPPLY
DO4
DO3
C34
C2
DO2
C1
DO1
+
-
VDC
AC
24Va/c
L
H
GND
+
-
GND
AO1
AO2
AO3
AO4
COM-DI
5Vdc
24Vdc+24V
+5V
24Va/c+
GND
+
-
GND
DI1
DI2
COM-DI
DI3
DI4
DI5
DI6
DI7
DI8
AI1
AI2
AI3
AI4
AI5
AI6
AI7
AI8
GND
24Va/c
-
+
-
CAN
RS485-1
RS485-2
CN1 CN2 CN3 CN4 CN5CN18 CN19
CN8 CN9 CN10CN6 CN7
A
B
C D
AVD12600 SSR:
SSR Outputs
A
B
C
D
GND
AO5
AO6
COM-DI
DI9
DI10
DI11
DI12
AI9
AI10
AI11
AI12
GND
5Vdc
24Vdc+24V
+5V
24 Va/c
- +
C12
DO12
DO12-
DO11
DO10
DO9
C91011
CN13CN11 CN12
CN14 CN15
C8
DO8
DO8-
DO7
DO6
DO5
C567
POWER
SUPPLY
DO4
DO3
C34
C2
DO2
C1
DO1
+
-
VDC
AC
24Va/c
L
H
GND
+
-
GND
AO1
AO2
AO3
AO4
COM-DI
5Vdc
24Vdc+24V
+5V
24Va/c+
GND
+
-
GND
DI1
DI2
COM-DI
DI3
DI4
DI5
DI6
DI7
DI8
AI1
AI2
AI3
AI4
AI5
AI6
AI7
AI8
GND
24Va/c
-
+
-
CAN
RS485-1
RS485-2
CN1 CN2 CN3 CN4 CN5CN18 CN19
CN8 CN9 CN10CN6 CN7
A
B
C D
FREE ADVANCE
AVD12600 AVD12600 SSR AVC12600
17

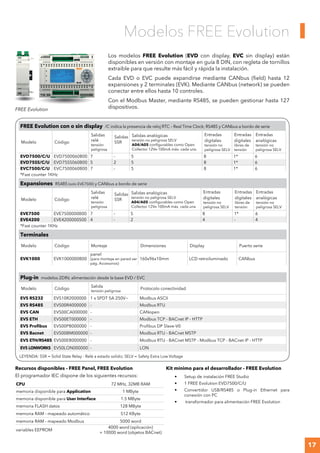

Modelos FREE Evolution
Los modelos FREE Evolution (EVD con display, EVC sin display) están
disponibles en versión con montaje en guía 8 DIN, con regleta de tornillos
extraible para que resulte más fácil y rápida la instalación.
Cada EVD o EVC puede expandirse mediante CANbus (field) hasta 12
expansiones y 2 terminales (EVK). Mediante CANbus (network) se pueden
conectar entre ellos hasta 10 controles.
Con el Modbus Master, mediante RS485, se pueden gestionar hasta 127
dispositivos.
FREE Evolution con o sin display /C indica la presencia de reloj RTC – Real Time Clock; RS485 y CANbus a bordo de serie
Modelo Código
Salidas
relé
tensión
peligrosa
Salidas
SSR
Salidas analógicas
tensión no peligrosa SELV
A04/A05 configurables como Open
Collector 12VC 100mA máx. cada una
Entradas
digitales
tensión no
peligrosa SELV
Entradas
digitales
libres de
tensión
Entradas
analógicas
tensión no
peligrosa SELV
EVD7500/C/U EVD7500060B00 7 - 5 8 1* 6
EVD75SS/C/U EVD75SS060B00 5 2 5 8 1* 6
EVC7500/C/U EVC7500060B00 7 - 5 8 1* 6
*Fast counter 1KHz
Expansiones RS485 (solo EVE7500) y CANbus a bordo de serie
Modelo Código
Salidas
relé
tensión
peligrosa
Salidas
SSR
Salidas analógicas
tensión no peligrosa SELV
A04/A05 configurables como Open
Collector 12VC 100mA máx. cada una
Entradas
digitales
tensión no
peligrosa SELV
Entradas
digitales
libres de
tensión
Entradas
analógicas
tensión no
peligrosa SELV
EVE7500 EVE7500000B00 7 - 5 8 1* 6
EVE4200 EVE4200000500 4 - 2 4 - 4
*Fast counter 1KHz
Terminales
Modelo Código Montaje Dimensiones Display Puerto serie
EVK1000 EVK1000000B00
panel
(para montaje en pared ver
pág. Accesorios)
160x96x10mm LCD retroiluminado CANbus
Plug-in modelos 2DIN; alimentación desde la base EVD / EVC
Modelo Código
Salida
tensión peligrosa
Protocolo conectividad
EVS RS232 EVS10R2000000 1 x SPDT 5A 250V~ Modbus ASCII
EVS RS485 EVS00R4000000 - Modbus RTU
EVS CAN EVS00CA000000 - CANopen
EVS ETH EVS00ET000000 - Modbus TCP - BACnet IP - HTTP
EVS Profibus EVS00PB000000 - Profibus DP Slave-V0
EVS Bacnet EVS00BM000000 - Modbus RTU - BACnet MSTP
EVS ETH/RS485 EVS00EB000000 - Modbus RTU - BACnet MSTP - Modbus TCP - BACnet IP - HTTP
EVS LONWORKS EVS0LON000000 - LON
Kit mínimo para el desarrollador - FREE Evolution
•	 Setup de instalación FREE Studio
•	 1 FREE Evolution EVD7500/C/U
•	 Convertidor USB/RS485 o Plug-in Ethernet para
conexión con PC
•	 transformador para alimentación FREE Evolution
Recursos disponibles - FREE Panel, FREE Evolution
El programador IEC dispone de los siguientes recursos:
CPU 72 MHz, 32MB RAM
memoria disponible para Application 1 MByte
memoria disponible para User Interface 1.5 MByte
memoria FLASH datos 128 MByte
memoria RAM - mapeado automático 512 KByte
memoria RAM - mapeado Modbus 5000 word
variables EEPROM
4000 word (aplicación)
+ 10000 word (objetos BACnet)
LEYENDA: SSR = Solid State Relay - Relé a estado solido; SELV = Safety Extra Low Voltage
FREE Evolution

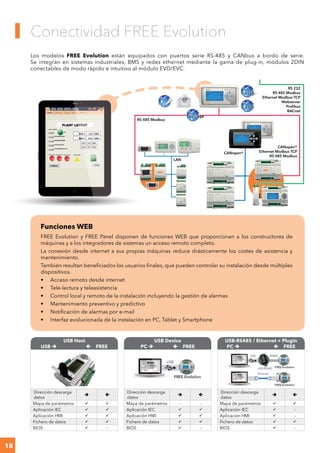

18
Conectividad FREE Evolution
Funciones WEB
FREE Evolution y FREE Panel disponen de funciones WEB que proporcionan a los constructores de
máquinas y a los integradores de sistemas un acceso remoto completo.
La conexión desde internet a sus propias máquinas reduce drásticamente los costes de asistencia y
mantenimiento.
También resultan beneficiados los usuarios finales, que pueden controlar su instalación desde múltiples
dispositivos.
•	 Acceso remoto desde internet
•	 Tele-lectura y teleasistencia
•	 Control local y remoto de la instalación incluyendo la gestión de alarmas
•	 Mantenimiento preventivo y predictivo
•	 Notificación de alarmas por e-mail
•	 Interfaz evolucionada de la instalación en PC, Tablet y Smartphone
Los modelos FREE Evolution están equipados con puertos serie RS-485 y CANbus a bordo de serie.
Se integran en sistemas industriales, BMS y redes ethernet mediante la gama de plug-in, módulos 2DIN
conectables de modo rápido e intuitivo al módulo EVD/EVC.
LAN
RS 485 Modbus
CANopen®
CANopen®
Ethernet Modbus TCP
RS 485 Modbus
RS 232
RS 485 Modbus
Ethernet Modbus TCP
Webserver
Profibus
BACnet
httphttp:
ftp:ftp:
bridgebridge
USB Host
USB   FREE
Dirección descarga
datos
 
Mapa de parámetros  
Aplicación IEC  
Aplicación HMI  
Fichero de datos  
BIOS  -
USB Device
PC   FREE
Dirección descarga
datos
 
Mapa de parámetros - -
Aplicación IEC  
Aplicación HMI  
Fichero de datos  
BIOS  -
USB-RS485 / Ethernet + Plugin
PC   FREE
Dirección descarga
datos
 
Mapa de parámetros  
Aplicación IEC  -
Aplicación HMI  -
Fichero de datos  
BIOS  -

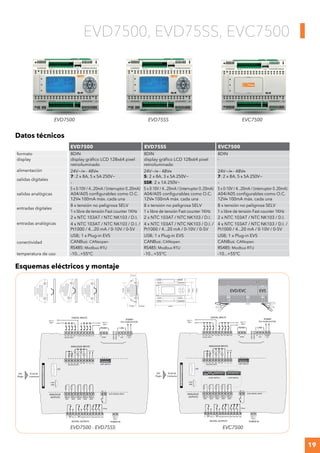

19
EVD/EVC EVS
140mm41.8mm 12.55mm
110mm
76mm
45mm
24.25mm
71.2mm
EVD7500, EVD75SS, EVC7500
Datos técnicos
EVD7500 EVD75SS EVC7500
formato 8DIN 8DIN 8DIN
display display gráfico LCD 128x64 pixel
retroiluminado
display gráfico LCD 128x64 pixel
retroiluminado
-
alimentación 24V~/C - 48VC 24V~/C - 48VC 24V~/C - 48VC
salidas digitales
7: 2 x 8A, 5 x 5A 250V~ 5: 2 x 8A, 3 x 5A 250V~ 7: 2 x 8A, 5 x 5A 250V~
- SSR: 2 x 1A 250V~ -
salidas analógicas
5 x 0-10V / 4...20mA / (interruptor 0..20mA)
A04/A05 configurables como O.C.
12VC 100mA máx. cada una
5 x 0-10V / 4...20mA / (interruptor 0..20mA)
A04/A05 configurables como O.C.
12VC 100mA máx. cada una
5 x 0-10V / 4...20mA / (interruptor 0..20mA)
A04/A05 configurables como O.C.
12VC 100mA máx. cada una
entradas digitales
8 x tensión no peligrosa SELV 8 x tensión no peligrosa SELV 8 x tensión no peligrosa SELV
1 x libre de tensión Fast counter 1KHz 1 x libre de tensión Fast counter 1KHz 1 x libre de tensión Fast counter 1KHz
entradas analógicas
2 x NTC 103AT / NTC NK103 / D.I. 2 x NTC 103AT / NTC NK103 / D.I. 2 x NTC 103AT / NTC NK103 / D.I.
4 x NTC 103AT / NTC NK103 / D.I. /
Pt1000 / 4...20 mA / 0-10V / 0-5V
4 x NTC 103AT / NTC NK103 / D.I. /
Pt1000 / 4...20 mA / 0-10V / 0-5V
4 x NTC 103AT / NTC NK103 / D.I. /
Pt1000 / 4...20 mA / 0-10V / 0-5V
conectividad
USB; 1 x Plug-in EVS USB; 1 x Plug-in EVS USB; 1 x Plug-in EVS
CANBus: CANsopen CANBus: CANopen CANBus: CANopen
RS485: Modbus RTU RS485: Modbus RTU RS485: Modbus RTU
temperatura de uso -10...+55°C -10...+55°C -10...+55°C
EVD7500 - EVD75SS EVC7500
Esquemas eléctricos y montaje
DI 1
DIGITAL INPUT RS485 CAN
DI2 DI3 DI4 C1-4 DI5 DI6 DI7 DI8 C5-8 GS - + GS H L POWER
OUT
AI1
ANALOGUE INPUT
GAO1 GAO2 GAO3 GAO4 GAO5
GFDI
AI2 AI3 AI4 AI5 AI6 12Vout5Vout
+12V+5V
GG
POWER
POWER INDIGITAL OUTPUTS
DIGITAL INPUTS
ANALOGUE INPUTS
[Ext. Keyboard EVK]
24 Va/c
48 Vc
-
+ +
-
24 Va/c
48 Vc
24 Va/c
48 Vc
RS485 CAN
4 DIP SWITCH
DO3 DO4 C34 DO5 DO6 DO7 C567C2 DO2 DO2C1 DO1 DO1
PLUG-IN
Connector
EVS
Plugin
ANALOGUE
OUTPUTS
FAST DIGITAL INPUT
AO1 AO2 AO3 AO4 AO5
+
+ +
+
RTERM
RTERM
USB
mini
USB
12Amax
1234
ON
DI 1
DIGITAL INPUT RS485 CAN
DI2 DI3 DI4 C1-4 DI5 DI6 DI7 DI8 C5-8 GS - + GS H L POWER
OUT
AI1
ANALOGUE INPUT
GAO1 GAO2 GAO3 GAO4 GAO5
GFDI
AI2 AI3 AI4 AI5 AI6 12Vout5Vout
+12V+5V
GG
POWER
POWER INDIGITAL OUTPUTS
DIGITAL INPUTS
ANALOGUE INPUTS
[Ext. Keyboard EVK]
24 Va/c
48 Vc
-
+ +
-
24 Va/c
48 Vc
24 Va/c
48 Vc
RS485 CAN
4 DIP SWITCH
DO3 DO4 C34 DO5 DO6 DO7 C567C2 DO2 DO2C1 DO1 DO1
PLUG-IN
Connector
EVS
Plugin
ANALOGUE
OUTPUTS
FAST DIGITAL INPUT
AO1 AO2 AO3 AO4 AO5
+
+ +
+
RTERM
RTERM
USB
mini
USB
12Amax
10 DIP SWITCH 6 DIP SWITCH
1234
ON
12345678910
ON ON
123456
EVD7500 EVD75SS EVC7500

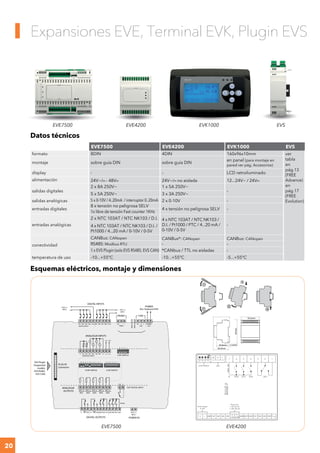

20
Expansiones EVE, Terminal EVK, Plugin EVS
Datos técnicos
EVE7500 EVE4200 EVK1000 EVS
formato 8DIN 4DIN 160x96x10mm ver
tabla
en
pág.13
(FREE
Advance)
en
pág.17
(FREE
Evolution)
montaje sobre guía DIN sobre guía DIN
en panel (para montaje en
pared ver pág. Accesorios)
display - - LCD retroiluminado
alimentación 24V~/c - 48Vc 24V~/c no aislada 12...24V~ / 24Vc
salidas digitales
2 x 8A 250V~ 1 x 5A 250V~
-
5 x 5A 250V~ 3 x 3A 250V~
salidas analógicas 5 x 0-10V / 4..20mA / interruptor 0..20mA 2 x 0-10V -
entradas digitales
8 x tensión no peligrosa SELV
4 x tensión no peligrosa SELV -
1x libre de tensión Fast counter 1KHz
entradas analógicas
2 x NTC 103AT / NTC NK103 / D.I. 4 x NTC 103AT / NTC NK103 /
D.I. / Pt1000 / PTC / 4...20 mA /
0-10V / 0-5V
-4 x NTC 103AT / NTC NK103 / D.I. /
Pt1000 / 4...20 mA / 0-10V / 0-5V
conectividad
CANBus: CANopen CANBus*: CANopen CANBus: CANopen
RS485: Modbus RTU - -
1 x EVS Plugin (solo EVS RS485, EVS CAN) *CANbus / TTL no aisladas -
temperatura de uso -10...+55°C -10...+55°C -5...+55°C
Esquemas eléctricos, montaje y dimensiones
EVE7500 EVE4200
+ GND AO2 DI4AO1AI4AI3AI2AI1
c
+5V
c
+24V
DI3
Power Supply
z 24V
4 DIP SWITCH
DI2DI1GND
DI_
Common—
Power Out
c 5V: 20 mA
c 24V: 50 mA
6 27 345 1
HGS L
CAN
ON
1234
DO1DO2DO3DO4N
MAX.10A
DI 1
DIGITAL INPUT RS485 CAN
DI2 DI3 DI4 C1-4 DI5 DI6 DI7 DI8 C5-8 GS - + GS H L POWER
OUT
AI1
ANALOGUE INPUT
GAO1 GAO2 GAO3 GAO4 GAO5
GFDI
AI2 AI3 AI4 AI5 AI6 12Vout5Vout
+12V+5V
GG
POWER
POWER INDIGITAL OUTPUTS
DIGITAL INPUTS
ANALOGUE INPUTS
[Ext. Keyboard EVK]
24 Va/c
48 Vc
-
+ +
-
24 Va/c
48 Vc
24 Va/c
48 Vc
RS485 CAN
4 DIP SWITCH
DO3 DO4 C34 DO5 DO6 DO7 C567C2 DO2 DO2C1 DO1 DO1
ANALOGUE
OUTPUTS
FAST DIGITAL INPUT
AO1 AO2 AO3 AO4 AO5
+
+ +
+
RTERM
RTERM
12Amax
10 DIP SWITCH 6 DIP SWITCH
1234
ON
12345678910
ON ON
123456
PLUG-IN
Connector
EVS Plugin
(Supported
models:
EVS RS485,
EVS CAN)
56.4mm
5.2mm
87mm
70.2mm70.2mm
43.6mm
SMD SMC SE
61.6mm
56.4mm
5.2mm
87mm
70.2mm70.2mm
43.6mm
SMD SMC SE
61.6mm
1
1
3
4
2
EVE4200EVE7500 EVK1000 EVS
Expansiones EVE, Terminal EVK, Plugin EVS

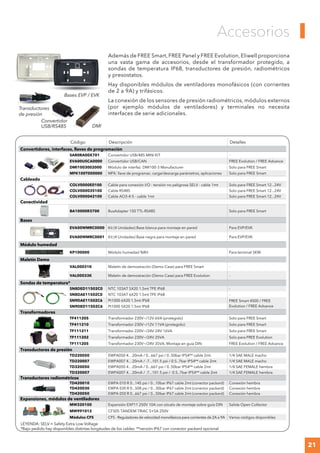

21
Además de FREE Smart, FREE Panel y FREE Evolution, Eliwell proporciona
una vasta gama de accesorios, desde el transformador protegido, a
sondas de temperatura IP68, transductores de presión, radiométricos
y presostatos.
Hay disponibles módulos de ventiladores monofásicos (con corrientes
de 2 a 9A) y trifásicos.
La conexión de los sensores de presión radiométricos, módulos externos
(por ejemplo módulos de ventiladores) y terminales no necesita
interfaces de serie adicionales.
Bases EVP / EVK
Transductores
de presión
Convertidor
USB/RS485
Accesorios
Código Descripción Detalles
Convertidores, interfaces, llaves de programación
SAR0RA00X701 Convertidor USB/485 MINI KIT -
EVA00USCA0000 Convertidor USB/CAN FREE Evolution / FREE Advance
DMI1003002000 Módulo de interfaz DMI100-3 Manufacturer Solo para FREE Smart
MFK100T000000 MFK: llave de programac. carga/descarga parámetros, aplicaciones Solo para FREE Smart
Cableado
COLV0000E0100 Cable para conexión I/O - tensión no peligrosa SELV - cable 1mt Solo para FREE Smart 12...24V
COLV000035100 Cable RS485 Solo para FREE Smart 12...24V
COLV000042100 Cable AO3-4-5 - cable 1mt Solo para FREE Smart 12...24V
Conectividad
BA10000R3700 BusAdapter 150 TTL-RS485 Solo para FREE Smart
Bases
EVA00WMRC0000 Kit (4 Unidades) Base blanca para montaje en pared Para EVP/EVK
EVA00WMRC0001 Kit (4 Unidades) Base negra para montaje en pared Para EVP/EVK
Módulo humedad
KP100000 Módulo humedad %RH Para terminal SKW
Maletín Demo
VAL00031K Maletín de demostración (Demo Case) para FREE Smart -
VAL00033K Maletín de demostración (Demo Case) para FREE Evolution -
Sondas de temperatura*
SN8DED11502C0 NTC 103AT 5X20 1.5mt TPE IP68 -
SN8DAE11502C0 NTC 103AT 6X20 1.5mt TPE IP68 -
SN9DAE11502C6 Pt1000 6X20 1.5mt IP68 FREE Smart 4500 / FREE
Evolution / FREE AdvanceSN9DED11502C6 Pt1000 5X20 1.5mt IP68
Transformadores
TF411205 Transformador 230V~/12V 6VA (protegido) Solo para FREE Smart
TF411210 Transformador 230V~/12V 11VA (protegido) Solo para FREE Smart
TF111211 Transformador 220V~/24V-24V 16VA Solo para FREE Smart
TF111202 Transformador 230V~/24V 25VA Solo para FREE Evolution
TF111205 Transformador 230V~/24V 35VA. Montaje en guía DIN FREE Evolution / FREE Advance
Transductores de presión
TD220050 EWPA050 4…20mA / 0...667 psi / 0..50bar IP54** cable 2mt 1/4 SAE MALE macho
TD220007 EWPA007 4…20mA / -7...101.5 psi /-0.5..7bar IP54** cable 2mt 1/4 SAE MALE macho
TD320050 EWPA050 4…20mA / 0...667 psi / 0..50bar IP54** cable 2mt 1/4 SAE FEMALE hembra
TD320007 EWPA007 4…20mA / -7...101.5 psi / -0.5..7bar IP54** cable 2mt 1/4 SAE FEMALE hembra
Transductores radiométricos
TD420010 EWPA 010 R 0...145 psi / 0...10bar IP67 cable 2mt (conector packard) Conexión hembra
TD420030 EWPA 030 R 0...508 psi / 0...30bar IP67 cable 2mt (conector packard) Conexión hembra
TD420050 EWPA 050 R 0...667 psi / 0...50bar IP67 cable 2mt (conector packard) Conexión hembra
Expansiones, módulos de ventiladores
MW320100 Expansión EXP11 250V 10A con zócalo de montaje sobre guía DIN Salida Open Collector
MW991012 CFS05 TANDEM TRIAC 5+5A 250V -
Módulos CFS CFS - Reguladores de velocidad monofásicos para corrientes de 2A a 9A Varios códigos disponibles
LEYENDA: SELV = Safety Extra Low Voltage
*Bajo pedido hay disponibles distintas longitudes de los cables **versión IP67 con conector packard opcional
DMI
22
Notas
MKE2-17ESV1
© Eliwell Ibérica • Todos los derechos reservados
Eliwell Ibérica, S.A.
Parque Tecnológico
Auguste y Louis Lumière, 26
46980 Paterna (Valencia) ES
Tel. (+34) 96 313 42 04
SAT (+34) 96 313 42 05
Fax (+34) 96 313 69 80
info@eliwell.es
Almacén
Polígono Industrial El Oliveral
C/ K, 15
46394 Ribarroja del Turia
(Valencia) ES
Tel. (+34) 96 001 16 66
www.eliwell.es

Más contenido relacionado

La actualidad más candente

Fases para desarrollo de un software
Fases para desarrollo de un softwareFases para desarrollo de un software
Fases para desarrollo de un softwareJhonja1992

Practica de Domotica con Logo! de Siemens
Practica de Domotica con Logo! de SiemensPractica de Domotica con Logo! de Siemens
Practica de Domotica con Logo! de Siemensxendika2

Tema 8 programacion de pl cs lenguaje bloques funcionales
Tema 8 programacion de pl cs lenguaje bloques funcionalesTema 8 programacion de pl cs lenguaje bloques funcionales
Tema 8 programacion de pl cs lenguaje bloques funcionalesPLC AREA DE GRADO

Ici rtu-unidad 5- tema 8
Ici rtu-unidad 5- tema 8Ici rtu-unidad 5- tema 8
Ici rtu-unidad 5- tema 8Daniela Barbosa


La actualidad más candente (7)

Entrenador logo
Entrenador logoEntrenador logo
Entrenador logo

Manual de programación del PLC Festo
Manual de programación del PLC FestoManual de programación del PLC Festo
Manual de programación del PLC Festo

Fases para desarrollo de un software
Fases para desarrollo de un softwareFases para desarrollo de un software
Fases para desarrollo de un software

Practica de Domotica con Logo! de Siemens
Practica de Domotica con Logo! de SiemensPractica de Domotica con Logo! de Siemens
Practica de Domotica con Logo! de Siemens

Tema 8 programacion de pl cs lenguaje bloques funcionales
Tema 8 programacion de pl cs lenguaje bloques funcionalesTema 8 programacion de pl cs lenguaje bloques funcionales
Tema 8 programacion de pl cs lenguaje bloques funcionales

Ici rtu-unidad 5- tema 8
Ici rtu-unidad 5- tema 8Ici rtu-unidad 5- tema 8
Ici rtu-unidad 5- tema 8

Lenguajes Visuales
Lenguajes VisualesLenguajes Visuales
Lenguajes Visuales


Similar a Free way (20)

Plc Sobre Linux
Plc Sobre LinuxPlc Sobre Linux
Plc Sobre Linux

Crouzet Automation - Guia de seleccion
Crouzet Automation - Guia de seleccionCrouzet Automation - Guia de seleccion
Crouzet Automation - Guia de seleccion

359798787-Plc-Zelio-Sr3b261fu-Act.pptx
359798787-Plc-Zelio-Sr3b261fu-Act.pptx359798787-Plc-Zelio-Sr3b261fu-Act.pptx
359798787-Plc-Zelio-Sr3b261fu-Act.pptx

Logo siemens ( CLP )
Logo siemens ( CLP )Logo siemens ( CLP )
Logo siemens ( CLP )

dsi_tp_1515_1516_microcontroller_development_systems_es_screen.pdf
dsi_tp_1515_1516_microcontroller_development_systems_es_screen.pdfdsi_tp_1515_1516_microcontroller_development_systems_es_screen.pdf
dsi_tp_1515_1516_microcontroller_development_systems_es_screen.pdf

Actividad teorico practica
Actividad teorico practica Actividad teorico practica
Actividad teorico practica

SEMANA 9 TEC. PLC LOGO 202310 .pptx
SEMANA 9 TEC. PLC LOGO 202310  .pptxSEMANA 9 TEC. PLC LOGO 202310  .pptx
SEMANA 9 TEC. PLC LOGO 202310 .pptx

PLC
PLCPLC
PLC

191256975 micro-practicas
191256975 micro-practicas191256975 micro-practicas
191256975 micro-practicas

Plataforma pxi
Plataforma pxiPlataforma pxi
Plataforma pxi

Arquitectura integrada
Arquitectura integradaArquitectura integrada
Arquitectura integrada

Omron06
Omron06Omron06
Omron06

Prensas
PrensasPrensas
Prensas

Logo Siemens
Logo SiemensLogo Siemens
Logo Siemens

Práctica no1.1
Práctica  no1.1Práctica  no1.1
Práctica no1.1

Plc
PlcPlc
Plc

1.filosofia alvic
1.filosofia alvic1.filosofia alvic
1.filosofia alvic

Brochure suite400 a
Brochure suite400 aBrochure suite400 a
Brochure suite400 a

Catálogo+técnico+plc+2013
Catálogo+técnico+plc+2013Catálogo+técnico+plc+2013
Catálogo+técnico+plc+2013

Hitachi sy h_jm
Hitachi sy h_jmHitachi sy h_jm
Hitachi sy h_jm


Más de Eliwell Ibérica, S.A.

Más de Eliwell Ibérica, S.A. (6)

Televis Blue
Televis BlueTelevis Blue
Televis Blue

Coldface Catálogo 2019
Coldface Catálogo 2019Coldface Catálogo 2019
Coldface Catálogo 2019

Eliwell Ibérica Catálogo digital 2019
Eliwell Ibérica Catálogo digital 2019Eliwell Ibérica Catálogo digital 2019
Eliwell Ibérica Catálogo digital 2019

Eliwell Ibérica catálogo 2018
Eliwell Ibérica catálogo 2018Eliwell Ibérica catálogo 2018
Eliwell Ibérica catálogo 2018

Eliwell Coldface
Eliwell ColdfaceEliwell Coldface
Eliwell Coldface

Eliwell catálogo industrial 2016
Eliwell catálogo industrial 2016Eliwell catálogo industrial 2016
Eliwell catálogo industrial 2016


Último

EL CICLO PRÁCTICO DE UN MOTOR DE CUATRO TIEMPOS.pptx
EL CICLO PRÁCTICO DE UN MOTOR DE CUATRO TIEMPOS.pptxEL CICLO PRÁCTICO DE UN MOTOR DE CUATRO TIEMPOS.pptx
EL CICLO PRÁCTICO DE UN MOTOR DE CUATRO TIEMPOS.pptxMiguelAtencio10

Refrigerador_Inverter_Samsung_Curso_y_Manual_de_Servicio_Español.pdf
Refrigerador_Inverter_Samsung_Curso_y_Manual_de_Servicio_Español.pdfRefrigerador_Inverter_Samsung_Curso_y_Manual_de_Servicio_Español.pdf
Refrigerador_Inverter_Samsung_Curso_y_Manual_de_Servicio_Español.pdfvladimiroflores1

PROYECTO FINAL. Tutorial para publicar en SlideShare.pptx
PROYECTO FINAL. Tutorial para publicar en SlideShare.pptxPROYECTO FINAL. Tutorial para publicar en SlideShare.pptx
PROYECTO FINAL. Tutorial para publicar en SlideShare.pptxAlan779941

EPA-pdf resultado da prova presencial Uninove
EPA-pdf resultado da prova presencial UninoveEPA-pdf resultado da prova presencial Uninove
EPA-pdf resultado da prova presencial UninoveFagnerLisboa3

Innovaciones tecnologicas en el siglo 21
Innovaciones tecnologicas en el siglo 21Innovaciones tecnologicas en el siglo 21
Innovaciones tecnologicas en el siglo 21mariacbr99

pruebas unitarias unitarias en java con JUNIT
pruebas unitarias unitarias en java con JUNITpruebas unitarias unitarias en java con JUNIT
pruebas unitarias unitarias en java con JUNITMaricarmen Sánchez Ruiz

Modulo-Mini Cargador.................pdf
Modulo-Mini Cargador.................pdfModulo-Mini Cargador.................pdf
Modulo-Mini Cargador.................pdfAnnimoUno1

Avances tecnológicos del siglo XXI 10-07 eyvana
Avances tecnológicos del siglo XXI 10-07 eyvanaAvances tecnológicos del siglo XXI 10-07 eyvana
Avances tecnológicos del siglo XXI 10-07 eyvanamcerpam

How to use Redis with MuleSoft. A quick start presentation.
How to use Redis with MuleSoft. A quick start presentation.How to use Redis with MuleSoft. A quick start presentation.
How to use Redis with MuleSoft. A quick start presentation.FlorenciaCattelani

Avances tecnológicos del siglo XXI y ejemplos de estos
Avances tecnológicos del siglo XXI y ejemplos de estosAvances tecnológicos del siglo XXI y ejemplos de estos
Avances tecnológicos del siglo XXI y ejemplos de estossgonzalezp1

Resistencia extrema al cobre por un consorcio bacteriano conformado por Sulfo...
Resistencia extrema al cobre por un consorcio bacteriano conformado por Sulfo...Resistencia extrema al cobre por un consorcio bacteriano conformado por Sulfo...
Resistencia extrema al cobre por un consorcio bacteriano conformado por Sulfo...JohnRamos830530


Último (11)

EL CICLO PRÁCTICO DE UN MOTOR DE CUATRO TIEMPOS.pptx
EL CICLO PRÁCTICO DE UN MOTOR DE CUATRO TIEMPOS.pptxEL CICLO PRÁCTICO DE UN MOTOR DE CUATRO TIEMPOS.pptx
EL CICLO PRÁCTICO DE UN MOTOR DE CUATRO TIEMPOS.pptx

Refrigerador_Inverter_Samsung_Curso_y_Manual_de_Servicio_Español.pdf
Refrigerador_Inverter_Samsung_Curso_y_Manual_de_Servicio_Español.pdfRefrigerador_Inverter_Samsung_Curso_y_Manual_de_Servicio_Español.pdf
Refrigerador_Inverter_Samsung_Curso_y_Manual_de_Servicio_Español.pdf

PROYECTO FINAL. Tutorial para publicar en SlideShare.pptx
PROYECTO FINAL. Tutorial para publicar en SlideShare.pptxPROYECTO FINAL. Tutorial para publicar en SlideShare.pptx
PROYECTO FINAL. Tutorial para publicar en SlideShare.pptx

EPA-pdf resultado da prova presencial Uninove
EPA-pdf resultado da prova presencial UninoveEPA-pdf resultado da prova presencial Uninove
EPA-pdf resultado da prova presencial Uninove

Innovaciones tecnologicas en el siglo 21
Innovaciones tecnologicas en el siglo 21Innovaciones tecnologicas en el siglo 21
Innovaciones tecnologicas en el siglo 21

pruebas unitarias unitarias en java con JUNIT
pruebas unitarias unitarias en java con JUNITpruebas unitarias unitarias en java con JUNIT
pruebas unitarias unitarias en java con JUNIT

Modulo-Mini Cargador.................pdf
Modulo-Mini Cargador.................pdfModulo-Mini Cargador.................pdf
Modulo-Mini Cargador.................pdf

Avances tecnológicos del siglo XXI 10-07 eyvana
Avances tecnológicos del siglo XXI 10-07 eyvanaAvances tecnológicos del siglo XXI 10-07 eyvana
Avances tecnológicos del siglo XXI 10-07 eyvana

How to use Redis with MuleSoft. A quick start presentation.
How to use Redis with MuleSoft. A quick start presentation.How to use Redis with MuleSoft. A quick start presentation.
How to use Redis with MuleSoft. A quick start presentation.

Avances tecnológicos del siglo XXI y ejemplos de estos
Avances tecnológicos del siglo XXI y ejemplos de estosAvances tecnológicos del siglo XXI y ejemplos de estos
Avances tecnológicos del siglo XXI y ejemplos de estos

Resistencia extrema al cobre por un consorcio bacteriano conformado por Sulfo...
Resistencia extrema al cobre por un consorcio bacteriano conformado por Sulfo...Resistencia extrema al cobre por un consorcio bacteriano conformado por Sulfo...
Resistencia extrema al cobre por un consorcio bacteriano conformado por Sulfo...


Free way

  • 2. 2 Características FREE Studio • Una única suite de software para una programación fácil y rápida • Opciones avanzadas de depuración y simulación y Ayuda en Línea completa y eficaz • Protección de las aplicaciones y diferentes niveles de uso • Histórico de las versiones de las aplicaciones • Interfaz personalizable FREE Smart • Interfaz de usuario con teclas configurables • Disponible en tres formatos, en versiones 100...240V~ y 12...24V~/ 24VC: • FREE Smart SMP en panel (32x74mm) con display de leds • FREE Smart SMD 4 DIN con display de leds, FREE Smart SMC 4 DIN ciego • Conectable con RS-485, Modbus RTU o mediante periféricos e interfaces de usuario estándar de Eliwell FREE Panel • FREE Panel EVP control de sistema, con funciones de pasarela (gateway) y display gráfico LCD retroiluminado • Elevada conectividad: integración en sistemas industriales y BMS • Conectable con periféricos estándar de Eliwell y de terceras partes • Disponible para su montaje en panel o en pared FREE Advance • Interfaz de usuario gráfico completamente personalizable • Disponible en formatos 8 Din FREE Advance AVD con display gráfico LCD retroiluminado, FREE Advance AVC ciego • Elevada conectividad de serie a bordo para integrarse en sistemas industriales y BMS sin módulos opcionales • Conectable con periféricos estándar Eliwell (incluido FREE Smart) y de terceras partes FREE Evolution • Interfaz de usuario gráfico completamente personalizable • Disponible en formatos 8 Din FREE Evolution EVD con display gráfico LCD retroiluminado, FREE Evolution EVC ciego • Elevada conectividad: se integra en sistemas industriales y BMS usando módulos Plug-in específicos. • Conectable con periféricos estándar Eliwell (incluido FREE Smart) y de terceras partes Certificación C US según modelo indicado en la ficha de referencia UL nº E233482 Descripción general La plataforma programable de Eliwell FREE Way: el nuevo modo de concebir la programabilidad según Eliwell, que permite que nuestros clientes sean rápidos y eficaces en implementar sus propias soluciones. FREE Way es la plataforma programable desarrollada por Eliwell, que se compone de la Suite de software FREE Studio, FREE Smart, FREE Panel, FREE Advance y FREE Evolution, la gama de controles programables disponible en distintos formatos a elegir. La suite de software FREE Studio, simple y flexible, es compatible con los 5 lenguajes de programación estándar (IEC61131-3), y se haya estructurada para gestionar una gama completa de controles de distinta complejidad y dimensión, respondiendo de manera óptima a las necesidades del cliente para personalizar su instalación. FREE Smart
  • 3. 3 Velocidad Uno de los principales objetivos de la plataforma programable FREE es que nuestros clientes resulten más rápidos en alcanzar soluciones para sus clientes. Numerosas características del FREE permiten una real disminución de los tiempos que transcurren entre la definición de una nueva aplicación y la entrada en producción de la misma. Compacto La plataforma programable FREE permite que los clientes sean competitivos en costes. Los controles FREE han sido fabricados prestando especial atención a las soluciones tecnológicas y a sus dimensiones, lo que permite alcanzar notables resultados en sencillez, modularidad y diseño compacto. Las soluciones integradas y las dimensiones reducidas de los controles FREE permiten que nuestros clientes obtengan ventajas económicas reales e inmediatas. Eficiencia La plataforma programable FREE, completa y escalable a distintos niveles de complejidad, deja libertad a nuestros clientes para que puedan elegir la solución que consideren mejor para su aplicación. Eso permite hallar fácilmente soluciones que tienen en cuenta los costes y/o una reducción de los códigos de producto, incluyendo soluciones más abiertas para futuros desarrollos o futuras exigencias de sistema, especialmente en conectividad. Fiabilidad Los elevados estándares de calidad de la plataforma programable FREE Way permiten que los clientes reduzcan los costes provocados por una falta de calidad, ya sea en el proceso de fabricación o en las instalaciones en funcionamiento. Los controles FREE Smart, FREE Panel, FREE Advance y FREE Evolution y el entorno de desarrollo FREE Studio se han realizado con criterios innovadores pero seguros, adoptando soluciones tecnológicas avanzadas y estables, y procesos productivos certificados y monitorizados. Eliwell es desde siempre sinónimo de fiabilidad. Los targets de FREE Way Constructores de: • U.T.A. (Unidades Tratamiento Aire) • Enfriadoras • Bombas de Calor • Rooftop • Acondicionadores de precisión • Centrales de compresores Instaladores/integradores de: • Instalaciones todo aire • Instalaciones hidrónicas • Instalaciones mixtas (aire/agua) • Automatización comercial Plus de producto Display remoto FREE Panel FREE Advance FREE Evolution
  • 4. 4 FREE Studio IEC61131-3 development software La suite de software FREE Studio es compatible con los 5 lenguajes de programación estándar (IEC61131-3). Cada proyecto puede componerse de varios programas; el desarrollador puede utilizar uno o más lenguajes en el mismo proyecto. Cada nuevo programa puede elegirse entre los 5 lenguajes de programación, 2 de texto y 3 de gráficos: • ST, Structured Text • FBD, Functional Block Diagram • LD, Ladder • IL, Instruction List • SFC, Sequential Function Chart Funciones principales Visualización de variables con la aplicación ejecutándose Depuración de las variables mediante la visualización de su estado en formato numérico cuando la aplicación está ejecutándose y conectada a FREE Smart, FREE Panel y FREE Evolution Librerías de Funciones Gestión de librerías de funciones por defecto y/o creadas por el desarrollador. Otros bloques adicionales los gestiona el desarrollador mismo. Visualización gráfica de variables Depuración de las variables mediante la visualización de su estado en formato gráfico cuando la aplicación está ejecutándose y conectada a FREE Smart, FREE Panel y FREE Evolution Lectura / escritura variables El entorno de trabajo permite: • crear un menú específico que se visualiza en el display del instrumento • leer y escribir los parámetros BIOS (parámetros + valores I/O) • leer y escribir los parámetros y las variables definidas por el desarrollador en Application asociadas al menú Ayuda en línea para asistir al programador en cada fase del desarrollo del programa, a la que accedemos contextualmente pulsando la tecla F1.LaAyuda en Línea también está disponible en formato pdf imprimible. Baselines y Librerías preparadas para su uso que se descargan vía web ST LD IL SFCFBD
  • 5. 5 FREE Studio Requisitos del sistema e instalación Sistemas Operativos • Windows 10 • Windows 8, 8.1 • Windows 7 Home / Professional / Ultimate El Setup de instalación, actualizaciones de software, librerías y documentación se hallan disponibles en la web eliwell.com, previo registro en el área reservada. Los componentes FREE Studio permite que el desarrollador programe en distintos entornos de trabajo, contando en todo momento con las versiones actualizadas, con nuevas funciones y optimizaciones a su disposición en su área específica de la web de Eliwell. Application Device Connection User Interface Simulation Componente para desarrolladores para el desarrollo y modificación de las aplicaciones en los 5 lenguajes estándar. Componente para los usuarios menos expertos para gestión de parámetros, descarga de aplicaciones, field test, etc. Componente para la configuración de las redes ya sea la red de campo o la red abierta para la integración de otros sistemas. Componente para el desarrollo y personalización del interfaz gráfico de los terminales de usuario. Componente para la simulación de la aplicación en PC. Baselines Aplicaciones preparadas para usar, según las reglas de arquitectura y fácilmente modificables para todas sus necesidades. Librerías de objetos para acelerar su trabajo, logrando que el FREE Studio resulte aún más fácil de usar.
  • 6. 6 Modelos FREE Smart Los modelos están disponibles tanto en versión con montaje sobre guía DIN (SMD con display, SMC sin display), como en el conocido formato 32x74 Eliwell (SMP) para montaje en panel. Completan la oferta varias expansiones (SME) y terminales (SKP, SKW) que se combinan con los modelos de la serie FREE Smart. Todaslasentradasysalidassonindependientesyconfigurablesasegurando de este modo su adaptación a cualquier sistema. FREE Smart 12...24V~ / 24VC /C indica la presencia de reloj RTC – Real Time Clock Modelo Código Salidas digitales tensión peligrosa Salidas TRIAC tensión peligrosa Salidas O.C.: PWM / PPM tensión no peli- grosa SELV Salidas analógicas 0-10V tensión no peli- grosa SELV Entradas digitales libres de tensión Entradas analógicas tensión no peli- grosa SELV Salidas O.C. RS 485 a bordo SMP5500/C/S SMP5500050450 5 - 2 3 6 5 1 si SMP5500/C SMP5500010450 5 - 2 3 6 5 1 - SMD5500/C/S SMD5500050450 5 - 2 3 6 5 1 si SMD5500/C SMD5500010450 5 - 2 3 6 5 1 - SMD3600/C/S SMD3600050450 3 2 1 3 6 5 1 si SMC5500/C/S SMC5500050450 5 - 2 3 6 5 1 si SMC5500/C SMC5500010450 5 - 2 3 6 5 1 - Expansiones SME3200 SME3200000400 3 - 2 - 6 3 1 - SME5500 SME5500000450 5 - 2 3 6 5 1 - FREE Smart 100...240V~ /C indica la presencia de reloj RTC – Real Time Clock; /S indica puerto serie RS485 a bordo Modelo Código Salidas digitales tensión peligrosa Salidas O.C.: PWM / DI tensión no peligrosa SELV Salidas 0...10V tensión no peligrosa SELV Salidas 4...20mA / 0...20mA Entradas analógicas tensión no peligrosa SELV SMD4500/C/S SMD4500050H00 4 2 2 1 5 SMD4500/C SMD4500010H00 4 2 2 1 5 SMC4500/C/S SMC4500050H00 4 2 2 1 5 Expansión SME4500 SME4500000H00 4 2 2 1 5 Terminales con alimentación desde la base Modelo Código Montaje Dimensiones Display Entradas analógicas tensión no peligrosa SELV SKP10 SKP100G000000 panel 74x32x30mm de LED / 4 dígitos - SKW22 SKW220G000000 muro 137x96.5x31.3mm LCD 1 NTC a bordo 1 entrada NTC / DI / 4...20mA SKW22L SKW22LG000000 muro 137x96.5x31.3mm LCD retroiluminado 1 NTC a bordo 1 entrada NTC / DI / 4...20mA SKP22 SKP220G000000 en panel; en pared: ver pág. 17 (accesorios) 160x96x10mm LCD 1 entrada NTC 1 entrada NTC / DI / 4...20mA Kit mínimo para el desarrollador - FREE Smart • Setup de instalación FREE Studio • 1 FREE Smart SMxxxx* • 1 DMI 100-3 Manufacturer + cable amarillo TTL • 1 MFK opcional + cable azul TTL • CableadoytransformadorparaalimentaciónFREESmart* * como alternativa, pida el maletín simulador de demostración (Maletín Demo) Recursos disponibles - FREE Smart (modelo /C/S, msk 412) El programador IEC dispone de los siguientes recursos: CPU 14.7MHz memoria disponible para Application 190 KByte memoria RAM - mapeado automático 2300 Byte memoria RAM - mapeado Modbus 1024 Byte variables EEPROM 1024 Byte LEYENDA: SELV = Safety Extra Low Voltage; PPM = Pulse Position Modulation; PWM = Pulse Width Modulation; O.C. = Open Collector SMP SMCSMD
  • 7. 7 Configuración máxima FREE Smart • máx. 1 modelo FREE Smart • máx. 1 expansión SME mediante puerto serie LAN • máx. 1 terminal SKP10 con función ECHO del control • máx. 1 terminal SKW22(L) o SKP22 con menú específico, con la posibilidad de monitorizar la temperatura y la humedad ambiente • distancia máxima red LAN: 100m Multi Function Key / DMI PC   FREE USB TTL DMI MFK TTL MFK FREE Smart USB TTL DMI FREE Smart utilizar cable TTL azul para conexión DMI - MFK Dirección descarga datos   Mapa de parámetros - - Aplicación IEC  - BIOS  - Multi Function Key MFK   FREE USB TTL DMI MFK TTL MFK FREE Smart USB TTL DMI FREE Smart utilizar cable TTL amarillo para conexión MFK - target Dirección descarga datos   Mapa de parámetros   Aplicación IEC  - BIOS  - Red (Network) PC   FREE USB TTL DMI MFK TTL MFK FREE Smart USB TTL DMI FREE Smart utilizar cable TTL amarillo para conexión DMI - target Dirección descarga datos   Mapa de parámetros   Aplicación IEC  - BIOS  - Conectividad FREE Smart Los controles FREE Smart están equipados con un puerto serie para su fácil integración con los sistemas de supervisión de la instalación donde se instalan. Mediante un Protocolo de comunicación estándar Modbus podemos acceder a todos los recursos del control, garantizando de este modo un control completo de la instalación. Todos los modelos cuentan con TTL de serie; los modelos /S disponen de puerto serie RS485 a bordo. UnaversióndefirmwareespecialofrecetambiénlafunciónModbusMASTER. Funciones de actualización de FREE Smart Multi Function Key (MFK 100) permite cargar y descargar el mapa de parámetros para una rapida configuración, cargar la aplicación IEC y el BIOS. Ejemplos de conexión en modalidad Modbus Slave o Master Para los modelos sin RS485 utilice exclusivamente BusAdapter 150 Ejemplo Modbus Slave Ejemplo Modbus Master SKP10 SKP22 SKW22(L)
  • 8. 8 SMP, SMD, SMC5500 Datos técnicos Esquemas eléctricos, montaje y dimensiones SMP5500 SMD5500 SMC5500 formato 32x74x80mm (Lxhxd) 4DIN 4DIN display LED 4 dígitos - 7 segmentos LED 4 dígitos - 7 segmentos - alimentación 12...24V~ / 24VC no aislada 12...24V~ / 24VC no aislada 12...24V~ / 24VC no aislada salidas digitales de relé 5 x 2A 250V~ 5 x 2A 250V~ 5 x 2A 250V~ salidas analógicas 2 x O.C. PPM/PWM 2 x O.C. PPM/PWM 2 x O.C. PPM/PWM 3 x 0...10V 3 x 0...10V 3 x 0...10V salidas digitales O.C. 1 Open Collector 1 Open Collector 1 Open Collector entradas digitales 6 libres de tensión 6 libres de tensión 6 libres de tensión entradas analógicas 3 x NTC / D.I. 3 x NTC / D.I. 3 x NTC / D.I. 2 x NTC / D.I. / 0...20mA / 4...20mA / 0-10V / 0-5V / 0-1V 2 x NTC / D.I. / 0...20mA / 4...20mA / 0-10V / 0-5V / 0-1V 2 x NTC / D.I. / 0...20mA / 4...20mA / 0-10V / 0-5V / 0-1V conectividad TTL TTL TTL RS485 (solo modelos /S) RS485 RS485 (solo modelos /S) LAN para conexión a terminal SKP/ SKW o a expansión SME LAN para conexión a terminal SKP/ SKW o a expansión SME LAN para conexión a terminal SKP/ SKW o a expansión SME temperatura de uso -20...+55°C -20...+55°C -20...+55°C Supply Supply GND GND AI5 DI1DI2DI3DI4DI5DI6AO2 AI4 AI2AI3 AI1 AO DO3 DO3 RS-485 G3 /S Models only 5 4 +- G 8765 1211109 6 6 RS-485 /S Models only +- G RED BLUE RED BLUE BLACK Supply Supply GND GND AI5 DI1DI2DI3DI4DI5DI6AO2 AI4 AI2AI3 AI1 AO DO3 DO3 RS-485 G3 /S Models only 5 4 +- G Supply Supply GNDGNDAI5 DI1 DI2 DI3 DI4 DI5 DI6 AO2 AI4AI2 AI3AI1 8765 1211109 6 6 RS-485 /S Models only +- G AO G 3 54 RED BLUE BLACK RED BLUE BLACK 74mm 70mm 28mm 32mm 29mm 71mm 76mm 76mm74mm 70mm 28mm 32mm 29mm 71mm 76mm 76mm SMP5500/C - SMP5500/C/S 56.4mm 5.2mm 87mm 70.2mm70.2mm 43.6mm SMD SMC SE 61.6mm Dimensiones SMD, SMC, SME SMD5500/C/S - SMC 5500/C - SMC5500/C/S SMD5500 SMC5500SMP5500
  • 9. 9 DO3 Supply Supply GNDGNDAI5 DI1 DI2 DI3 DI4 DI5 DI6 DO4 AI4AI2 AI3AI1 8765 1211109 RS-485 +- G AO G 3 54 RED BLUE BLACK Supply Supply GNDGNDAI5 DI1 DI2 DI3 DI4 DI5 DI6 AO2 NC NCAI2 NCAI1 87 109 RED BLUE BLACK RED BLUE BLACK Supply Supply GNDGNDAI5 DI1 DI2 DI3 DI4 DI5 DI6 AO2 NC NCAI2 NCAI1 87 109 RED BLUE BLACK RED BLUE BLACK DO3 Supply Supply GNDGNDAI5 DI1 DI2 DI3 DI4 DI5 DI6 AO2 AI4AI2 AI3AI1 8765 1211109 6 AO G 3 54 RED BLUE BLACK SMD3600, Expansiones SME Datos técnicos Esquemas eléctricos SMD3600 SME3200 SME5500 formato 4DIN 4DIN 4DIN display LED 4 dígitos - 7 segmentos - - alimentación 12...24V~ no aislada 12...24V~ / 24VC no aislada 12...24V~ / 24VC no aislada salidas digitales de relé 3 x 2A 250V~ 3 x 2A 250V~ 5 x 2A 250V~ salidas analógicas 2 x TRIAC 3A 250V~ - - 1 x Open Collector PPM/PWM 2 x Open Collector PPM/PWM 2 x Open Collector PPM/PWM 3 x 0...10V - 3 x 0...10V salidas digitales O.C. 2 Open Collector 1 Open Collector 1 Open Collector entradas digitales 6 libres de tensión 6 libres de tensión 6 libres de tensión entradas analógicas 3 x NTC / D.I. 3 x NTC / D.I. 3 x NTC / D.I. 2 x NTC / D.I. / 0...20mA / 4...20mA / 0-10V / 0-5V / 0-1V - 2 x NTC / D.I. / 0...20mA / 4...20mA / 0-10V / 0-5V / 0-1V conectividad TTL TTL TTL RS485 - - LAN para conexión a terminal SKP/ SKW o a expansión SME LAN para conexión a FREE Smart LAN para conexión a FREE Smart temperatura de uso -20...+55°C -20...+55°C -20...+55°C SMD3600/C/S SME3200 SME5500 SMD3600 SME3200 SME5500
  • 10. 10 SMD, SMC4500, Expansión SME4500 Datos técnicos Esquemas eléctricos SMD4500 SMC4500 SME4500 formato 4DIN 4DIN 4DIN display LED 4 dígitos - 7 segmentos - - alimentación 100...240V~ 100...240V~ 100...240V~ salidas digitales de relé 4 x 2A 250V~ 4 x 2A 250V~ 4 x 2A 250V~ salidas analógicas 2 x Open Collector PWM/D.I. 2 x Open Collector PWM/D.I. 2 x Open Collector PWM/D.I. 2 x 0...10V 2 x 0...10V 2 x 0...10V 1 x 4..20mA / 0…20mA 1 x 4..20mA / 0…20mA 1 x 4..20mA / 0…20mA entradas analógicas 3 x NTC / Pt1000 / D.I. 3 x NTC / Pt1000 / D.I. 3 x NTC / D.I. 2 x NTC / D.I. / 0...20mA / 4...20mA / 0-10V / 0-5V / 0-1V 2 x NTC / D.I. / 0...20mA / 4...20mA / 0-10V / 0-5V / 0-1V 2 x NTC / D.I. / 0...20mA / 4...20mA / 0-10V / 0-5V / 0-1V conectividad TTL TTL TTL RS485 RS485 - LAN para conexión a terminal SKP/ SKW o a expansión SME LAN para conexión a terminal SKP/ SKW o a expansión SME LAN para conexión a FREE Smart temperatura de uso -20...+55°C -20...+55°C -20...+55°C SMD4500/C/S - SMC4500/C/S Expansión SME4500 Supply SupplyGNDAO5 AO1 AO2 AO4DI2 AO3 AI5AI4AI3AI2AI1DI1 100-240Vac DO3 876 1211109 6 RS-485 +- G RED BLUE BLACK DO3 Supply SupplyGNDAO5 AO1 AO2 AO4DI2 AO3 AI5AI4AI3AI2AI1DI1 876 1211109 6 100-240Vac RED BLUE BLACK SMD4500 SMC4500 SME4500
  • 11. 11 SKP22(L) Probes GND AIR1 AIR2 B L A C K B L U E R E D GND +12V LAN 68 138 150 90 2.7 (x6) 84 mm A B DC E F Interfaces, Terminales FREE Smart SKP10 SKW22 - SWK22L SKP22 Datos técnicos SKP10 SKW22 - SKW22L SKP22 formato (LxDxH) 74x32x30mm 4DIN 4DIN montaje panel muro panel display LED 4 dígitos - 7 segmentos LCD (modelo 22L: LCD retroiluminado) LCD alimentación desde la base desde la base desde la base entradas analógicas - 1 x NTC a bordo 1 x NTC remoto - 1 x NTC / D.I. / 0...20mA / 4...20mA remoto 1 x NTC / D.I. / 0...20mA / 4...20mA remoto conectividad LAN para conexión a FREE Smart LAN para conexión a FREE Smart LAN para conexión a FREE Smart cableados cable COLV000033200 incluido en el paquete cable COLV000033200 incluido en el paquete cable COLV000033200 incluido en el paquete temperatura de uso -20...+55°C -5...+60°C -5...+60°C módulo humedad - KP100000 - no incluido (ver pág. Accesorios) - Esquemas eléctricos y montaje 74mm 70mm 28mm 32mm 29mm 71mm 30mm 30mm 74mm 70mm 28mm 32mm 29mm 71mm 30mm 30mm SKP 10 B L A C K B L U E R E D SKP10 SKW22/22L SKP22 SKW22(L) black / GND blue / signal red /+12Vdc Remote Probe LAN to Smart red /+12Vdc Probe Ext. Transducer PROBE NOT INCLUDED SONDAS NO INCLUIDAS Probe Digital input black / GND blue / signal red /+12Vdc LAN posibilidad de alimentar el transductor mediante el borne +12Vdc SKW22(L) black / GND green / signal red /+12Vdc RH Sensor RH Optional Module AIR2
  • 12. 12 FREE Panel (EVP) es la solución con display LCD utilizable como control de sistema, con funciones de pasarela (gateway), usada junto a los restantes controles FREE Evolution y FREE Smart o de terceras partes FREE Panel garantiza altas prestaciones de memoria, interfaz de usuario, conectividad Maestro/Esclavo y expansión (mediante CANbus 'field' hasta 12 expansiones), de programación, mantenimiento y servicio. Una base específica está disponible como accessorio para su montaje en pared. Modelos FREE Panel FREE Panel /C indica la presencia de reloj RTC – Real Time Clock. /RH: sensor humedad Modelo Código Montaje Display Entradas tensión no peligrosa SELV Puerto serie EVP3300/C EVP3300010B00 panel (para montaje en pared ver pág. Accesorios) LCD retroiluminado 1 x NTC a bordo; 1 x NTC remoto; 1 x 4...20mA / 0-5V / 0-10V remoto CANbus; RS485; Ethernet EVP3300/C/RH EVP3500010B00 panel (para montaje en pared ver pág. Accesorios) LCD retroiluminado 1 x NTC a bordo; 1 x NTC remoto; 1 x %RH a bordo CANbus; RS485; Ethernet LEYENDA: SELV = Safety Extra Low Voltage Datos técnicos EVP3300/C EVP3300/C/RH formato 160x96x10mm 160x96x10mm display display gráfico LCD 128x64px retroiluminado display gráfico LCD 128x64px retroiluminado alimentación 24V~/C - 48VC 24V~/C - 48VC entradas analógicas AI1 1 x NTC a bordo AI1 1 x NTC a bordo AI2 1 x NTC / D.I. remoto AI2 1 x NTC / D.I. remoto AI3 1 x 4...20mA / 0-5V / 0-10V remoto AI4 1 x %RH a bordo conectividad CANBus: CANopen CANBus: CANopen RS485: Modbus RTU, BACnet MSTP RS485: Modbus RTU, BACnet MSTP Ethernet: ModbusTCP-BACnetIP-HTTP Ethernet: ModbusTCP-BACnetIP-HTTP temp. de uso -5...+55°C -5...+55°C Esquemas eléctricos, montaje y conectividad EVP3300/C - EVP3300/C/RH Conectividad FREE Smart, FREE Panel y FREE Evolution 59 83 90 160 80 57 90 R 1.5 mm 145 27 Ethernet RS485 CAN + - GS 24 Va/c 48 Vc RS485 CAN GS H L Ethernet Remote Probes AI2 AI3 G RTERM EVP3500/C/RH EVP3300/C AI4 RH Sensor Built-in AI1 NTC Sensor Built-in AI1 AI1 AI4 AI2 AI3 AI2 EVP3300 EVP3500 Probes Built-in RemotePOWER USB-RS485; Ethernet PC   FREE USB RS485 USB/RS485 FREE Panel Ethernet FREE Panel Dirección descarga datos   Mapa de parámetros   Aplicación IEC  - Aplicación HMI  - Fichero de datos   BIOS  - Commissioning   LAN RS485 Modbus Master CANopen® RS485 Modbus /CANopen® FREE Panel
  • 13. 13 Modelos FREE Advance Los modelos FREE Advance (AVD con display, AVC sin display) están disponibles en versión para montaje sobre guía 8 DIN, con regleta de tornillos extraibles para hacer más fácil y rápida la instalación. Cada AVD o AVC puede expandirse mediante CANbus (field) hasta 12 expansiones y 2 terminales (EVK). Mediante CANbus (network) además se pueden conectar entre ellos hasta 10 controles. Con el Modbus Master, mediante RS485, se pueden gestionar hasta 127 dispositivos. FREE Advance con o sin display /C indica la presencia de reloj RTC – Real Time Clock; RS485 y CANbus a bordo de serie Modelo Código Salidas relé tensión peligrosa Salidas SSR Salidas analógicas tensión no peligrosa SELV Entradas digitales tensión no peligrosa SELV Incluidos 2 cuentaimpulsos/ frecuencia alta velocidad hasta 2 kHz Entradas analógicas tensión no peligrosa SELV AVC8400/C/L/U AVC8400060500 8 4 8 8 AVD8400/C/L/U AVD8400060500 8 4 8 8 AVD8400/C/L/U/SSR AVD84SS060500 6 2 4 8 8 AVC12600/C/L/U AVC1260060500 12 6 12 12 AVD12600/C/L/U AVD1260060500 12 6 12 12 AVD12600/C/L/U/SSR AVD126S060500 10 2 6 12 12 Expansiones RS485 (solo EVE7500) y CANbus a bordo de serie Modelo Código Salidas relé tensión peligrosa Salidas SSR Salidas analógicas tensión no peligrosa SELV A04/A05 configurables como Open Collector 12VC 100mA máx. cada una Entradas digitales tensión no peligrosa SELV Entradas digitales libres de tensión Entradas analógicas tensión no peligrosa SELV EVE7500 EVE7500000B00 7 - 5 8 1* 6 EVE4200 EVE4200000500 4 - 2 4 - 4 *cuentaimpulsos/ frecuencia a alta velocidad 1 kHz Terminales Modelo Código Montaje Dimensiones Display Puerto serie EVK1000 EVK1000000B00 panel (para montaje en pared ver pág. Accesorios) 160x96x10mm LCD retroiluminado CANbus Plug-in modelos 2DIN; alimentación desde la base AVD / AVC Modelo Código Salida tensión peligrosa Protocolo conectividad EVS RS232 EVS10R2000000 1 x SPDT 5A 250V~ Modbus ASCII EVS RS485 EVS00R4000000 - Modbus RTU EVS CAN EVS00CA000000 - CANopen EVS BACnet EVS00BM000000 - Modbus RTU - BACnet MSTP EVS LONWORKS EVS0LON000000 - LON Kit mínimo para el desarrollador - FREE Advance • Setup de instalación FREE Studio • 1 FREE Advance AVD8400/C/L/U • Cable USB mini USB para conexión con PC • Cable Ethernet para conexión con red • transformador para alimentación FREE Advance Recursos disponibles - FREE Advance El programador IEC dispone de los siguientes recursos: CPU 120MHz, 32MB RAM memoria disponible para Application 1 MByte memoria disponible para User Interface 1.5 MByte memoria FLASH datos 8 MByte memoria RAM - mapeado automático 512 KByte memoria RAM - mapeado Modbus 5000 word variables EEPROM 4000 word (aplicación) + 10000 word (objetos BACnet) LEYENDA: SSR = Solid State Relay - Relé a estado solido; SELV = Safety Extra Low Voltage FREE Advance
  • 14. 14 Conectividad FREE Advance Los modelos FREE Advance están equipados con ETHERNET y puertos serie RS-485 y CANbus a bordo de serie. Se integran en sistemas industriales y BMS también mediante la gama de plug-in, módulos 2DIN conectables de modo rápido e intuitivo al módulo AVD/AVC. CAN (Binding) Modbus SL LONwork, BACnet MS/TP, Modbus SL BACnet MS/TP, Modbus SL Ethernet (Modbus TCP, BACnet/IP, HTML5) Expansion bus (CAN) Conectividad y funciones Los controles FREE Advance disponen de funciones avanzadas integradas, incorporando los protocolos Ethernet, Modbus y BACnet IP como estándar, además del Protocolo LON opcional mediante plug-in. La conexión desde internet y WebServer integrada permite que los constructores de máquinas y los integradores de sistema tengan un acceso remoto completo, reduciendo drásticamente los costes de asistencia y mantenimiento. Tambiénsebeneficianlosusuariosfinales,quepuedencontrolarsuinstalacióndesdemúltiplesdispositivos. • WebServer integrado • Control local y remoto de la instalación incluyendo gestión de alarmas y notificaciones por e-mail • Tele-lectura y teleasistencia • Mantenimiento preventivo y predictivo • Interfaz evolucionado de la instalación en PC, Tablet y Smartphone SD card Datalogging SD card   FREE OK FREE Advance Micro SD Dirección descarga datos   Mapa de parámetros - - Aplicación IEC Aplicación HMI Fichero de datos BIOS - - USB Host PC   FREE OK FREE Advance Dirección descarga datos   Mapa de parámetros   Aplicación IEC   Aplicación HMI   Fichero de datos   BIOS  - Ethernet / USB Device / RS485 PC   FREE FREE Studio (3.5 or greater) USB A USB cable USB / RS485 USB mini-B OK FREE Advance Ethernet RJ45 RJ45 USB RS485 Dirección descarga datos   Mapa de parámetros   Aplicación IEC  - Aplicación HMI  - Fichero de datos   BIOS  -
  • 15. 15 FREE ADVANCE 75 5.67 4.33 76 1.77 11 mm in 0.43 49 1.93 2.95 144 45 2.99 110 AVD8400, AVD8400 SSR, AVC8400 Datos técnicos AVD8400 AVD8400 SSR AVC8400 formato 8DIN 8DIN 8DIN display display gráfico LCD 128x64 pixel retroiluminado display gráfico LCD 128x64 pixel retroiluminado - alimentación +24V~ no aislada +24V~ no aislada +24V~ no aislada +20...+38VC no aislada +20...+38VC no aislada +20...+38VC no aislada salidas digitales 8: 7 x 3A, 1 x 1A 250V~ 6: 5 x 3A, 1 x 1A 250V~ 8: 7 x 3A, 1 x 1A 250V~ - SSR: 2 x 0.5A 240V~ - salidas analógicas 4: 2 x 0-10V, 2 x 0-10V /4...20mA / ON- OFF / PWM / O.C. 24VC 30mA máx. 4: 2 x 0-10V, 2 x 0-10V /4...20mA / ON- OFF / PWM / O.C. 24VC 30mA máx. 4: 2 x 0-10V, 2 x 0-10V /4...20mA / ON- OFF / PWM / O.C. 24VC 30mA máx. entradas digitales 6 x tensión no peligrosa SELV 6 x tensión no peligrosa SELV 6 x tensión no peligrosa SELV 2 x cuentaimpulsos/ frecuencia hasta 2 kHz 2 x cuentaimpulsos/ frecuencia hasta 2 kHz 2 x cuentaimpulsos/ frecuencia hasta 2 kHz entradas analógicas 8 x NTC 103AT / NTC NK103 / D.I. / PTC KTY81 / Pt1000 / 0...20 mA / 4...20 mA / 0-10V / 0-5V 8 x NTC 103AT / NTC NK103 / D.I. / PTC KTY81 / Pt1000 / 0...20 mA / 4...20 mA / 0-10V / 0-5V 8 x NTC 103AT / NTC NK103 / D.I. / PTC KTY81 / Pt1000 / 0...20 mA / 4...20 mA / 0-10V / 0-5V conectividad USB; 1 x Plug-in EVS USB; 1 x Plug-in EVS USB; 1 x Plug-in EVS ETHERNET: BACnet IP ETHERNET: BACnet IP ETHERNET: BACnet IP CANBus: CANopen CANBus: CANopen CANBus: CANopen 2 x RS485: Modbus RTU (deellas1xRS485:tambiénBACnetMS/TP) 2 x RS485: Modbus RTU (deellas1xRS485:tambiénBACnetMS/TP) 2 x RS485: Modbus RTU (deellas1xRS485:tambiénBACnetMS/TP) temperatura de uso -20...+60°C -20...+60°C -20...+60°C AVD8400 - AVD8400 SSR AVC8400 Esquemas eléctricos y montaje OK C8 DO8 DO8- DO7 DO6 DO5 C567 POWER SUPPLY DO4 DO3 C34 C2 DO2 C1 DO1 + - VDC AC 24Va/c L H GND + - GND AO1 AO2 AO3 AO4 COM-DI 5Vdc 24Vdc+24V +5V 24Va/c+ GND + - GND DI1 DI2 COM-DI DI3 DI4 DI5 DI6 DI7 DI8 AI1 AI2 AI3 AI4 AI5 AI6 AI7 AI8 GND 24Va/c - + - CAN RS485-1 RS485-2 CN1 CN2 CN3 CN4 CN5CN18 CN19 CN8 CN9 CN10 AVD8400 SSR: SSR Outputs CN6 CN7 A B A B C8 DO8 DO8- DO7 DO6 DO5 C567 POWER SUPPLY DO4 DO3 C34 C2 DO2 C1 DO1 + - VDC AC 24Va/c L H GND + - GND AO1 AO2 AO3 AO4 COM-DI 5Vdc 24Vdc+24V +5V 24Va/c+ GND + - GND DI1 DI2 COM-DI DI3 DI4 DI5 DI6 DI7 DI8 AI1 AI2 AI3 AI4 AI5 AI6 AI7 AI8 GND 24Va/c - + - CAN RS485-1 RS485-2 CN1 CN2 CN3 CN4 CN5CN18 CN19 CN8 CN9 CN10CN6 CN7 A B A B 1 2 3
  • 16. 16 1 2 3 75 5.67 4.33 76 1.77 11 mm in 0.43 49 1.93 2.95 144 45 2.99 110 AVD12600, AVD12600 SSR, AVC12600 Datos técnicos AVD12600 AVD12600 SSR AVC12600 formato 8DIN 8DIN 8DIN display display gráfico LCD 128x64 pixel retroiluminado display gráfico LCD 128x64 pixel retroiluminado - alimentación +24V~ no aislada +24V~ no aislada +24V~ no aislada +20...+38VC no aislada +20...+38VC no aislada +20...+38VC no aislada salidas digitales 12: 10 x 3A, 2 x 1A 250V~ 10: 8 x 3A, 2 x 1A 250V~ 10: 8 x 3A, 2 x 1A 250V~ - SSR: 2 x 0.5A 240V~ - salidas analógicas 6: 4 x 0-10V, 2 x 0-10V /4...20mA / ON- OFF / PWM / O.C. 24VC 30mA máx. 6: 4 x 0-10V, 2 x 0-10V /4...20mA / ON- OFF / PWM / O.C. 24VC 30mA máx. 6: 4 x 0-10V, 2 x 0-10V /4...20mA / ON- OFF / PWM / O.C. 24VC 30mA máx. entradas digitales 10 x tensión no peligrosa SELV 10 x tensión no peligrosa SELV 10 x tensión no peligrosa SELV 2 x cuentaimpulsos/ frecuencia hasta 2 kHz 2 x cuentaimpulsos/ frecuencia hasta 2 kHz 2 x cuentaimpulsos/ frecuencia hasta 2 kHz entradas analógicas 12 x NTC 103AT / NTC NK103 / D.I. / PTC KTY81 / Pt1000 / 0...20 mA / 4...20 mA / 0-10V / 0-5V 12 x NTC 103AT / NTC NK103 / D.I. / PTC KTY81 / Pt1000 / 0...20 mA / 4...20 mA / 0-10V / 0-5V 12 x NTC 103AT / NTC NK103 / D.I. / PTC KTY81 / Pt1000 / 0...20 mA / 4...20 mA / 0-10V / 0-5V conectividad USB; 1 x Plug-in EVS USB; 1 x Plug-in EVS USB; 1 x Plug-in EVS ETHERNET: BACnet IP ETHERNET: BACnet IP ETHERNET: BACnet IP CANBus: CANopen CANBus: CANopen CANBus: CANopen 2 x RS485: Modbus RTU (de ellas 1 x RS485: también BACnet MS/TP) 2 x RS485: Modbus RTU (de ellas 1 x RS485: también BACnet MS/TP) 2 x RS485: Modbus RTU (de ellas 1 x RS485: también BACnet MS/TP) temperatura de uso -20...+60°C -20...+60°C -20...+60°C AVD12600 - AVD12600 SSR AVC12600 SSR Esquemas eléctricos y montaje OK A B C D GND AO5 AO6 COM-DI DI9 DI10 DI11 DI12 AI9 AI10 AI11 AI12 GND 5Vdc 24Vdc+24V +5V 24 Va/c - + C12 DO12 DO12- DO11 DO10 DO9 C91011 CN13CN11 CN12 CN14 CN15 C8 DO8 DO8- DO7 DO6 DO5 C567 POWER SUPPLY DO4 DO3 C34 C2 DO2 C1 DO1 + - VDC AC 24Va/c L H GND + - GND AO1 AO2 AO3 AO4 COM-DI 5Vdc 24Vdc+24V +5V 24Va/c+ GND + - GND DI1 DI2 COM-DI DI3 DI4 DI5 DI6 DI7 DI8 AI1 AI2 AI3 AI4 AI5 AI6 AI7 AI8 GND 24Va/c - + - CAN RS485-1 RS485-2 CN1 CN2 CN3 CN4 CN5CN18 CN19 CN8 CN9 CN10CN6 CN7 A B C D AVD12600 SSR: SSR Outputs A B C D GND AO5 AO6 COM-DI DI9 DI10 DI11 DI12 AI9 AI10 AI11 AI12 GND 5Vdc 24Vdc+24V +5V 24 Va/c - + C12 DO12 DO12- DO11 DO10 DO9 C91011 CN13CN11 CN12 CN14 CN15 C8 DO8 DO8- DO7 DO6 DO5 C567 POWER SUPPLY DO4 DO3 C34 C2 DO2 C1 DO1 + - VDC AC 24Va/c L H GND + - GND AO1 AO2 AO3 AO4 COM-DI 5Vdc 24Vdc+24V +5V 24Va/c+ GND + - GND DI1 DI2 COM-DI DI3 DI4 DI5 DI6 DI7 DI8 AI1 AI2 AI3 AI4 AI5 AI6 AI7 AI8 GND 24Va/c - + - CAN RS485-1 RS485-2 CN1 CN2 CN3 CN4 CN5CN18 CN19 CN8 CN9 CN10CN6 CN7 A B C D FREE ADVANCE AVD12600 AVD12600 SSR AVC12600
  • 17. 17 Modelos FREE Evolution Los modelos FREE Evolution (EVD con display, EVC sin display) están disponibles en versión con montaje en guía 8 DIN, con regleta de tornillos extraible para que resulte más fácil y rápida la instalación. Cada EVD o EVC puede expandirse mediante CANbus (field) hasta 12 expansiones y 2 terminales (EVK). Mediante CANbus (network) se pueden conectar entre ellos hasta 10 controles. Con el Modbus Master, mediante RS485, se pueden gestionar hasta 127 dispositivos. FREE Evolution con o sin display /C indica la presencia de reloj RTC – Real Time Clock; RS485 y CANbus a bordo de serie Modelo Código Salidas relé tensión peligrosa Salidas SSR Salidas analógicas tensión no peligrosa SELV A04/A05 configurables como Open Collector 12VC 100mA máx. cada una Entradas digitales tensión no peligrosa SELV Entradas digitales libres de tensión Entradas analógicas tensión no peligrosa SELV EVD7500/C/U EVD7500060B00 7 - 5 8 1* 6 EVD75SS/C/U EVD75SS060B00 5 2 5 8 1* 6 EVC7500/C/U EVC7500060B00 7 - 5 8 1* 6 *Fast counter 1KHz Expansiones RS485 (solo EVE7500) y CANbus a bordo de serie Modelo Código Salidas relé tensión peligrosa Salidas SSR Salidas analógicas tensión no peligrosa SELV A04/A05 configurables como Open Collector 12VC 100mA máx. cada una Entradas digitales tensión no peligrosa SELV Entradas digitales libres de tensión Entradas analógicas tensión no peligrosa SELV EVE7500 EVE7500000B00 7 - 5 8 1* 6 EVE4200 EVE4200000500 4 - 2 4 - 4 *Fast counter 1KHz Terminales Modelo Código Montaje Dimensiones Display Puerto serie EVK1000 EVK1000000B00 panel (para montaje en pared ver pág. Accesorios) 160x96x10mm LCD retroiluminado CANbus Plug-in modelos 2DIN; alimentación desde la base EVD / EVC Modelo Código Salida tensión peligrosa Protocolo conectividad EVS RS232 EVS10R2000000 1 x SPDT 5A 250V~ Modbus ASCII EVS RS485 EVS00R4000000 - Modbus RTU EVS CAN EVS00CA000000 - CANopen EVS ETH EVS00ET000000 - Modbus TCP - BACnet IP - HTTP EVS Profibus EVS00PB000000 - Profibus DP Slave-V0 EVS Bacnet EVS00BM000000 - Modbus RTU - BACnet MSTP EVS ETH/RS485 EVS00EB000000 - Modbus RTU - BACnet MSTP - Modbus TCP - BACnet IP - HTTP EVS LONWORKS EVS0LON000000 - LON Kit mínimo para el desarrollador - FREE Evolution • Setup de instalación FREE Studio • 1 FREE Evolution EVD7500/C/U • Convertidor USB/RS485 o Plug-in Ethernet para conexión con PC • transformador para alimentación FREE Evolution Recursos disponibles - FREE Panel, FREE Evolution El programador IEC dispone de los siguientes recursos: CPU 72 MHz, 32MB RAM memoria disponible para Application 1 MByte memoria disponible para User Interface 1.5 MByte memoria FLASH datos 128 MByte memoria RAM - mapeado automático 512 KByte memoria RAM - mapeado Modbus 5000 word variables EEPROM 4000 word (aplicación) + 10000 word (objetos BACnet) LEYENDA: SSR = Solid State Relay - Relé a estado solido; SELV = Safety Extra Low Voltage FREE Evolution
  • 18. 18 Conectividad FREE Evolution Funciones WEB FREE Evolution y FREE Panel disponen de funciones WEB que proporcionan a los constructores de máquinas y a los integradores de sistemas un acceso remoto completo. La conexión desde internet a sus propias máquinas reduce drásticamente los costes de asistencia y mantenimiento. También resultan beneficiados los usuarios finales, que pueden controlar su instalación desde múltiples dispositivos. • Acceso remoto desde internet • Tele-lectura y teleasistencia • Control local y remoto de la instalación incluyendo la gestión de alarmas • Mantenimiento preventivo y predictivo • Notificación de alarmas por e-mail • Interfaz evolucionada de la instalación en PC, Tablet y Smartphone Los modelos FREE Evolution están equipados con puertos serie RS-485 y CANbus a bordo de serie. Se integran en sistemas industriales, BMS y redes ethernet mediante la gama de plug-in, módulos 2DIN conectables de modo rápido e intuitivo al módulo EVD/EVC. LAN RS 485 Modbus CANopen® CANopen® Ethernet Modbus TCP RS 485 Modbus RS 232 RS 485 Modbus Ethernet Modbus TCP Webserver Profibus BACnet httphttp: ftp:ftp: bridgebridge USB Host USB   FREE Dirección descarga datos   Mapa de parámetros   Aplicación IEC   Aplicación HMI   Fichero de datos   BIOS  - USB Device PC   FREE Dirección descarga datos   Mapa de parámetros - - Aplicación IEC   Aplicación HMI   Fichero de datos   BIOS  - USB-RS485 / Ethernet + Plugin PC   FREE Dirección descarga datos   Mapa de parámetros   Aplicación IEC  - Aplicación HMI  - Fichero de datos   BIOS  -
  • 19. 19 EVD/EVC EVS 140mm41.8mm 12.55mm 110mm 76mm 45mm 24.25mm 71.2mm EVD7500, EVD75SS, EVC7500 Datos técnicos EVD7500 EVD75SS EVC7500 formato 8DIN 8DIN 8DIN display display gráfico LCD 128x64 pixel retroiluminado display gráfico LCD 128x64 pixel retroiluminado - alimentación 24V~/C - 48VC 24V~/C - 48VC 24V~/C - 48VC salidas digitales 7: 2 x 8A, 5 x 5A 250V~ 5: 2 x 8A, 3 x 5A 250V~ 7: 2 x 8A, 5 x 5A 250V~ - SSR: 2 x 1A 250V~ - salidas analógicas 5 x 0-10V / 4...20mA / (interruptor 0..20mA) A04/A05 configurables como O.C. 12VC 100mA máx. cada una 5 x 0-10V / 4...20mA / (interruptor 0..20mA) A04/A05 configurables como O.C. 12VC 100mA máx. cada una 5 x 0-10V / 4...20mA / (interruptor 0..20mA) A04/A05 configurables como O.C. 12VC 100mA máx. cada una entradas digitales 8 x tensión no peligrosa SELV 8 x tensión no peligrosa SELV 8 x tensión no peligrosa SELV 1 x libre de tensión Fast counter 1KHz 1 x libre de tensión Fast counter 1KHz 1 x libre de tensión Fast counter 1KHz entradas analógicas 2 x NTC 103AT / NTC NK103 / D.I. 2 x NTC 103AT / NTC NK103 / D.I. 2 x NTC 103AT / NTC NK103 / D.I. 4 x NTC 103AT / NTC NK103 / D.I. / Pt1000 / 4...20 mA / 0-10V / 0-5V 4 x NTC 103AT / NTC NK103 / D.I. / Pt1000 / 4...20 mA / 0-10V / 0-5V 4 x NTC 103AT / NTC NK103 / D.I. / Pt1000 / 4...20 mA / 0-10V / 0-5V conectividad USB; 1 x Plug-in EVS USB; 1 x Plug-in EVS USB; 1 x Plug-in EVS CANBus: CANsopen CANBus: CANopen CANBus: CANopen RS485: Modbus RTU RS485: Modbus RTU RS485: Modbus RTU temperatura de uso -10...+55°C -10...+55°C -10...+55°C EVD7500 - EVD75SS EVC7500 Esquemas eléctricos y montaje DI 1 DIGITAL INPUT RS485 CAN DI2 DI3 DI4 C1-4 DI5 DI6 DI7 DI8 C5-8 GS - + GS H L POWER OUT AI1 ANALOGUE INPUT GAO1 GAO2 GAO3 GAO4 GAO5 GFDI AI2 AI3 AI4 AI5 AI6 12Vout5Vout +12V+5V GG POWER POWER INDIGITAL OUTPUTS DIGITAL INPUTS ANALOGUE INPUTS [Ext. Keyboard EVK] 24 Va/c 48 Vc - + + - 24 Va/c 48 Vc 24 Va/c 48 Vc RS485 CAN 4 DIP SWITCH DO3 DO4 C34 DO5 DO6 DO7 C567C2 DO2 DO2C1 DO1 DO1 PLUG-IN Connector EVS Plugin ANALOGUE OUTPUTS FAST DIGITAL INPUT AO1 AO2 AO3 AO4 AO5 + + + + RTERM RTERM USB mini USB 12Amax 1234 ON DI 1 DIGITAL INPUT RS485 CAN DI2 DI3 DI4 C1-4 DI5 DI6 DI7 DI8 C5-8 GS - + GS H L POWER OUT AI1 ANALOGUE INPUT GAO1 GAO2 GAO3 GAO4 GAO5 GFDI AI2 AI3 AI4 AI5 AI6 12Vout5Vout +12V+5V GG POWER POWER INDIGITAL OUTPUTS DIGITAL INPUTS ANALOGUE INPUTS [Ext. Keyboard EVK] 24 Va/c 48 Vc - + + - 24 Va/c 48 Vc 24 Va/c 48 Vc RS485 CAN 4 DIP SWITCH DO3 DO4 C34 DO5 DO6 DO7 C567C2 DO2 DO2C1 DO1 DO1 PLUG-IN Connector EVS Plugin ANALOGUE OUTPUTS FAST DIGITAL INPUT AO1 AO2 AO3 AO4 AO5 + + + + RTERM RTERM USB mini USB 12Amax 10 DIP SWITCH 6 DIP SWITCH 1234 ON 12345678910 ON ON 123456 EVD7500 EVD75SS EVC7500
  • 20. 20 Expansiones EVE, Terminal EVK, Plugin EVS Datos técnicos EVE7500 EVE4200 EVK1000 EVS formato 8DIN 4DIN 160x96x10mm ver tabla en pág.13 (FREE Advance) en pág.17 (FREE Evolution) montaje sobre guía DIN sobre guía DIN en panel (para montaje en pared ver pág. Accesorios) display - - LCD retroiluminado alimentación 24V~/c - 48Vc 24V~/c no aislada 12...24V~ / 24Vc salidas digitales 2 x 8A 250V~ 1 x 5A 250V~ - 5 x 5A 250V~ 3 x 3A 250V~ salidas analógicas 5 x 0-10V / 4..20mA / interruptor 0..20mA 2 x 0-10V - entradas digitales 8 x tensión no peligrosa SELV 4 x tensión no peligrosa SELV - 1x libre de tensión Fast counter 1KHz entradas analógicas 2 x NTC 103AT / NTC NK103 / D.I. 4 x NTC 103AT / NTC NK103 / D.I. / Pt1000 / PTC / 4...20 mA / 0-10V / 0-5V -4 x NTC 103AT / NTC NK103 / D.I. / Pt1000 / 4...20 mA / 0-10V / 0-5V conectividad CANBus: CANopen CANBus*: CANopen CANBus: CANopen RS485: Modbus RTU - - 1 x EVS Plugin (solo EVS RS485, EVS CAN) *CANbus / TTL no aisladas - temperatura de uso -10...+55°C -10...+55°C -5...+55°C Esquemas eléctricos, montaje y dimensiones EVE7500 EVE4200 + GND AO2 DI4AO1AI4AI3AI2AI1 c +5V c +24V DI3 Power Supply z 24V 4 DIP SWITCH DI2DI1GND DI_ Common— Power Out c 5V: 20 mA c 24V: 50 mA 6 27 345 1 HGS L CAN ON 1234 DO1DO2DO3DO4N MAX.10A DI 1 DIGITAL INPUT RS485 CAN DI2 DI3 DI4 C1-4 DI5 DI6 DI7 DI8 C5-8 GS - + GS H L POWER OUT AI1 ANALOGUE INPUT GAO1 GAO2 GAO3 GAO4 GAO5 GFDI AI2 AI3 AI4 AI5 AI6 12Vout5Vout +12V+5V GG POWER POWER INDIGITAL OUTPUTS DIGITAL INPUTS ANALOGUE INPUTS [Ext. Keyboard EVK] 24 Va/c 48 Vc - + + - 24 Va/c 48 Vc 24 Va/c 48 Vc RS485 CAN 4 DIP SWITCH DO3 DO4 C34 DO5 DO6 DO7 C567C2 DO2 DO2C1 DO1 DO1 ANALOGUE OUTPUTS FAST DIGITAL INPUT AO1 AO2 AO3 AO4 AO5 + + + + RTERM RTERM 12Amax 10 DIP SWITCH 6 DIP SWITCH 1234 ON 12345678910 ON ON 123456 PLUG-IN Connector EVS Plugin (Supported models: EVS RS485, EVS CAN) 56.4mm 5.2mm 87mm 70.2mm70.2mm 43.6mm SMD SMC SE 61.6mm 56.4mm 5.2mm 87mm 70.2mm70.2mm 43.6mm SMD SMC SE 61.6mm 1 1 3 4 2 EVE4200EVE7500 EVK1000 EVS Expansiones EVE, Terminal EVK, Plugin EVS
  • 21. 21 Además de FREE Smart, FREE Panel y FREE Evolution, Eliwell proporciona una vasta gama de accesorios, desde el transformador protegido, a sondas de temperatura IP68, transductores de presión, radiométricos y presostatos. Hay disponibles módulos de ventiladores monofásicos (con corrientes de 2 a 9A) y trifásicos. La conexión de los sensores de presión radiométricos, módulos externos (por ejemplo módulos de ventiladores) y terminales no necesita interfaces de serie adicionales. Bases EVP / EVK Transductores de presión Convertidor USB/RS485 Accesorios Código Descripción Detalles Convertidores, interfaces, llaves de programación SAR0RA00X701 Convertidor USB/485 MINI KIT - EVA00USCA0000 Convertidor USB/CAN FREE Evolution / FREE Advance DMI1003002000 Módulo de interfaz DMI100-3 Manufacturer Solo para FREE Smart MFK100T000000 MFK: llave de programac. carga/descarga parámetros, aplicaciones Solo para FREE Smart Cableado COLV0000E0100 Cable para conexión I/O - tensión no peligrosa SELV - cable 1mt Solo para FREE Smart 12...24V COLV000035100 Cable RS485 Solo para FREE Smart 12...24V COLV000042100 Cable AO3-4-5 - cable 1mt Solo para FREE Smart 12...24V Conectividad BA10000R3700 BusAdapter 150 TTL-RS485 Solo para FREE Smart Bases EVA00WMRC0000 Kit (4 Unidades) Base blanca para montaje en pared Para EVP/EVK EVA00WMRC0001 Kit (4 Unidades) Base negra para montaje en pared Para EVP/EVK Módulo humedad KP100000 Módulo humedad %RH Para terminal SKW Maletín Demo VAL00031K Maletín de demostración (Demo Case) para FREE Smart - VAL00033K Maletín de demostración (Demo Case) para FREE Evolution - Sondas de temperatura* SN8DED11502C0 NTC 103AT 5X20 1.5mt TPE IP68 - SN8DAE11502C0 NTC 103AT 6X20 1.5mt TPE IP68 - SN9DAE11502C6 Pt1000 6X20 1.5mt IP68 FREE Smart 4500 / FREE Evolution / FREE AdvanceSN9DED11502C6 Pt1000 5X20 1.5mt IP68 Transformadores TF411205 Transformador 230V~/12V 6VA (protegido) Solo para FREE Smart TF411210 Transformador 230V~/12V 11VA (protegido) Solo para FREE Smart TF111211 Transformador 220V~/24V-24V 16VA Solo para FREE Smart TF111202 Transformador 230V~/24V 25VA Solo para FREE Evolution TF111205 Transformador 230V~/24V 35VA. Montaje en guía DIN FREE Evolution / FREE Advance Transductores de presión TD220050 EWPA050 4…20mA / 0...667 psi / 0..50bar IP54** cable 2mt 1/4 SAE MALE macho TD220007 EWPA007 4…20mA / -7...101.5 psi /-0.5..7bar IP54** cable 2mt 1/4 SAE MALE macho TD320050 EWPA050 4…20mA / 0...667 psi / 0..50bar IP54** cable 2mt 1/4 SAE FEMALE hembra TD320007 EWPA007 4…20mA / -7...101.5 psi / -0.5..7bar IP54** cable 2mt 1/4 SAE FEMALE hembra Transductores radiométricos TD420010 EWPA 010 R 0...145 psi / 0...10bar IP67 cable 2mt (conector packard) Conexión hembra TD420030 EWPA 030 R 0...508 psi / 0...30bar IP67 cable 2mt (conector packard) Conexión hembra TD420050 EWPA 050 R 0...667 psi / 0...50bar IP67 cable 2mt (conector packard) Conexión hembra Expansiones, módulos de ventiladores MW320100 Expansión EXP11 250V 10A con zócalo de montaje sobre guía DIN Salida Open Collector MW991012 CFS05 TANDEM TRIAC 5+5A 250V - Módulos CFS CFS - Reguladores de velocidad monofásicos para corrientes de 2A a 9A Varios códigos disponibles LEYENDA: SELV = Safety Extra Low Voltage *Bajo pedido hay disponibles distintas longitudes de los cables **versión IP67 con conector packard opcional DMI
  • 23.
  • 24. MKE2-17ESV1 © Eliwell Ibérica • Todos los derechos reservados Eliwell Ibérica, S.A. Parque Tecnológico Auguste y Louis Lumière, 26 46980 Paterna (Valencia) ES Tel. (+34) 96 313 42 04 SAT (+34) 96 313 42 05 Fax (+34) 96 313 69 80 info@eliwell.es Almacén Polígono Industrial El Oliveral C/ K, 15 46394 Ribarroja del Turia (Valencia) ES Tel. (+34) 96 001 16 66 www.eliwell.es
