El documento describe el sistema instabus EIB de Siemens para la automatización de viviendas y edificios. El instabus EIB es un sistema descentralizado basado en bus que permite controlar la iluminación, persianas, climatización y otras funciones de manera local o remota. Usa un cable de dos hilos y microprocesadores en cada aparato para que se comuniquen entre sí de forma flexible independientemente de la topología del cableado.

1. SIEMENS instabus EIB Gamma wave

3. 63 paises 200 Centros

5. Totally Integrated Automation es una nueva característica única que ofrece grandes VENTAJAS al cliente Manufacturing Execution Systems (MES) Comunicación Industrial Controladores Software Industrial Nivel Actuador-Sensor Interface Controladores Periferia Descentralizada Control de Procesos Motion Control H.M.I. Accionamientos Automatización basada en PC Enterprise Resource Planning (ERP) Ethernet Ethernet

6. Domótica – Equipos Siemens LOGO!: Sistema centralizado Máxime 24 ED / 16 SD SIMATICA Sistema centralizado Máxime 248 ED / SD Sistema descentralizado Máxime 956 ED / SD Instabus EIB Sistema descentralizado Máxime 56.000 componentes Criterios a tener en cuenta: - Seguridad - Ahorro energético - Confort - Flexibilidad - Mantenimiento

7. SIEMENS instabus EIB Gamma wave

10. Integración de aplicaciones para el edificio y la vivienda en UN ÚNICO ESTÁNDAR El estándar Konnex (KNX)

12. Esquema de principio del instabus EIB

14. Esquema de principio del instabus EIB

15. 15 zonas funcionales x 12 lineas x 64 aparatos ----------------- 11.520 ap. Topología del instabus EIB

16. Ejemplo práctico de esta estructura Parking AZ Zona 1 = Edificio 1 AZ Zona 2 = Edificio 2 AL AL AL AL Linea 1 Linea 2 Linea 3 Linea 4 AL Linea 1 AL Linea 2 AL Linea 3 AL Linea 4 Línea Principal

17. ¡ Cualquier topología es posible con instabus EIB ! Topología del instabus EIB Estrella Árbol Combinación de ambas

18. Programación del sistema

20. Ejemplo de Dirección Física Línea Principal Parking AZ AL AL AL AL Zona 1 = Edificio 1 Linea 1 Linea 2 Linea 3 Linea 4 AZ AL AL AL AL Zona 2 = Edificio 2 Linea 1 Linea 2 Linea 3 Linea 4 LC 2.4.0 2.4.1 2.4.2 Aparatos

22. Sensores y Actuadores están en el mismo grupo Direcciones de grupo Pulsador EIB Pulsador EIB Pulsador EIB Salida Binaria Salida Binaria Dimmer

23. Instalación convencional Interruptor: Circuito de Protección Control Carga L N Interruptor de conexión mecánica Contacto PIA

24. Salida Binaria Instalación con instabus EIB L N Pulsador EIB instabus EIB Interruptor: Circuito de Protección Control Carga PIA

25. Conmutador Instalación convencional L N Conmutador: Circuito de Protección Control Carga

26. Salida Binaria Instalación con instabus EIB L N Pulsador EIB instabus EIB Pulsador EIB Conmutador: Circuito de Protección Control Carga PIA

27. Interruptor simple:  Salida Binaria   El Mensaje ‘Encender Luz’ es enviado al actuador Cómo trabaja el instabus EIB L N Pulsador EIB instabus EIB     Circuito de Protección Control PIA

28. Instalación convencional vs. instalación con instabus EIB Instalación convencional: Instalación con instabus EIB :

29. Cableado de instalación convencional: circuitos complejos, muchos cables 230 / 400 V Luz Sensor Luminosidad Interruptores Armario Distribución Mando Distancia

30. Cableado usando el instabus EIB (1): circuitos simples, menos cables Luz 230 / 400 V Sensor Luminosidad Actuadores situados dentro del armario de distribución Interruptores Armario Distribución Mando Distancia instabus EIB

31. Cableado usando el instabus EIB (2): circuitos simples, menos cables Luz Sensor Luminosidad 230 / 400 V Los actuadores están situados directamente en la carga Interruptores Armario Distribución Mando Distancia instabus

32. ¿Empieza cada línea en el Armario de Distribución? 230 V AC Existen aparatos, como la fuente de alimentación, que necesariamente deben estar en el Armario de Distribución Conector N191/01 Perfil de datos 190 F. Alimentación N122 Linea 1 max. distancia 350m Linea 1 max. distancia 350m max. 64 aparatos

36. Cómo funciona el Control de Escenas Ej. Sala de Conferencias Luz 1 Luz 2 Veneciana Interruptor Dimmer Escena 1: Luz 1 Luz 2 Interruptor Dimmers Escena 2: Veneciana Luz 1 Luz 2 Veneciana Interruptor Dimmers Escena 3:

38. Partición de la Sala

39. Partición de la Sala

40. Partición de la Sala

41. Partición de la Sala

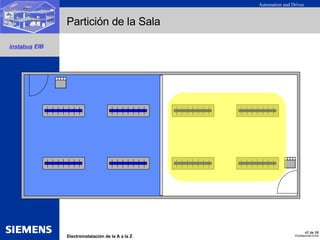

42. Partición de la Sala

46. Programación de aparatos instabus E IB Documentación AutoCAD Proyecto PDB Base de Datos de Productos Información del Proyecto ETS Interface RS-232 Equipo 1 Equipo 2 Equipo 3 Instabus E IB

57. Software

58. Aplicaciones SECTOR TERCIARIO Sede Social BBVA (Madrid) Sede Social Sanitas (Madrid)

59. Aplicación para terciario Interface EIB – DALI

66. Un interface DALI puede controlar hasta 16 grupos de luminarias 5 5 5 6 5 11 10 1 2 3 4 6 6 7 8 9 12 13 14 15 16 Ejemplo

67. 5 5 5 6 5 11 10 1 2 3 4 6 6 7 8 9 12 13 14 15 16 En un interface DALI se pueden grabar hasta 16 escenas Escena 1: Noche (de 19.00 a 22.00 h) Apagado Encendido al 70% Ejemplo

68. 5 5 5 6 5 11 10 1 2 3 4 6 6 7 8 9 12 13 14 15 16 Escena 2: Limpieza Encendido al 80% Ejemplo

69. 5 5 5 6 5 11 10 1 2 3 4 6 6 7 8 9 12 13 14 15 16 Escena 3: Vigilancia (de 22.00 a 07.00 h) Encendido al 80% Apagado Ejemplo

70. 5 5 5 6 5 11 10 1 2 3 4 6 6 7 8 9 12 13 14 15 16 Escena 4: Decorativa (por la noche) Encendido al 70% Encendido al 100% Apagado Ejemplo

71. En cada grupo se puede limitar el valor mínimo y máximo 80 80 80 90 80 70 100 90 60 100 80 90 90 100 70 70 70 70 100 100 100 Limitación del valor máximo (Valores en %) Ejemplo

72. Aplicaciones SECTOR DOMÉSTICO Soluciones para obra nueva con EIB ...

73. Aplicaciones ... y para viviendas construidas con el sistema de radiofrecuencia GAMMA wave

75. Nuestras posibilidades Internet Proveedor de Servicios PC con conexión a Internet Router WLAN o Modem ADSL PC, Portátil o PDA con tarjeta de red inalámbrica Touch-Manager wave Componentes de radiofrecuencia GAMMA wave 230 V AC, 50 Hz instabus EIB 230 V AC, 50 Hz (1) (2) (3) (4) (5.1) (5.2) (5.3) (6.1) (6.2) (6.1) (6.3) (6.4) (6.5) (6.6) (5) (6)

76. Imagen de control por WEB C Á M A R A S I P C O N T R O L P L A N O D E

78. Proyectos destacables: CNIC

80. Proyectos destacables: CNIC

87. Radiofrecuencia GAMMA wave

90. Emisor de pared con batería wave (radiofrecuencia) Mecanismo de regulación sys Mecanismo de conexión sys Tecla DELTA wave (radiofrecuencia) Tecla DELTA wave de persiana (radiofrecuencia) Productos GAMMA wave Mecanismo de control de persianas sys Pulsadores simples o dobles instabus EIB

91. DELTA & GAMMA wave DELTA i-system DELTA line DELTA vita DELTA miro DELTA style DELTA profil

92. Mando a distancia wave (radiofrecuencia) Contacto de puerta / ventana wave Entrada binaria (radiofrecuencia) Touch Manager wave (radiofrecuencia) Productos GAMMA wave Repetidor (radiofrecuencia)

94. Ejemplo Radio al interruptor / regulador Luminaria Conecta o desconecta

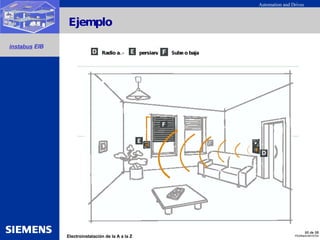

95. Ejemplo Radio a..- persiana Sube o baja

96. Ejemplo Radio a..- persiana Sube o baja
