Este documento describe el desarrollo de GATOMESTIC, una máquina automatizada para limpiar la arena de gatos. La máquina suministrará arena limpia y almacenará los desechos cuando un gato use la bandeja. La banda transportadora removerá la arena sucia y la almacenará en una bolsa, mientras suministra arena limpia. Esto permitirá a los dueños de mascotas realizar la tarea de limpieza de forma más fácil y rápida. El diseño de GATOMESTIC busca satisfacer las necesidades

1. Departamento de Ingeniería Mecánica y Mecatrónica
Línea de Investigación, Innovación y Desarrollo Tecnológico
XXVI MUESTRA
DE MÁQUINAS Y PROTOTIPOS
GATOMESTIC
INTEGRANTES DEL EQUIPO
Francisco Javier Hernández
Diego David Amador
Julio Javier Pérez
Bogotá D.C., junio de 2010

2. ANTECEDENTES Y FUNDAMENTACIÓN
Consecuentemente a la tenencia de los animales en el
ambiente doméstico aparece una tarea un tanto engorrosa
que hace referencia al cuidado y mantenimiento de los
espacios donde éstos habitan, para que éstos no se
conviertan en un foco de suciedad e infecciones que
puedan afectar la salud de quienes los cuidan.

3. ANTECEDENTES Y FUNDAMENTACIÓN
La empresa final del prototipo es la cadena de almacenes
HOMECENTER, la importancia del equipo para la empresa
es baja, representaría la opción de un producto más que
podría vender en el área de mascotas.
Empresa: HOMECENTER, Sodimac Corona
Dirección: Avenida 68 con Calle 80
Teléfonos: 018000150150 – 3077115
Email: servicioalcliente@homecenter.com.co

4. PLANTEAMIENTO DEL PROBLEMA DE DISEÑO
Diseñar, construir y poner en
funcionamiento una máquina
que de forma automatizada
suministra arena limpia en
dosis además de almacenar
de forma adecuada y cuasi-
hermética los desechos.

5. REQUERIMIENTOS DEL CLIENTE
Se listan los requerimientos identificados con base en las
encuestas realizadas a los clientes potenciales, debe
regirse por las siguientes características (Voz del cliente):
Automatización
Limpieza
Resistencia
Seguridad
Economía
Facilidad de uso
Estéticamente atractiva
Facilidad de transporte

6. ANÁLISIS DE LA COMPETENCIA
(BENCHMARKING)

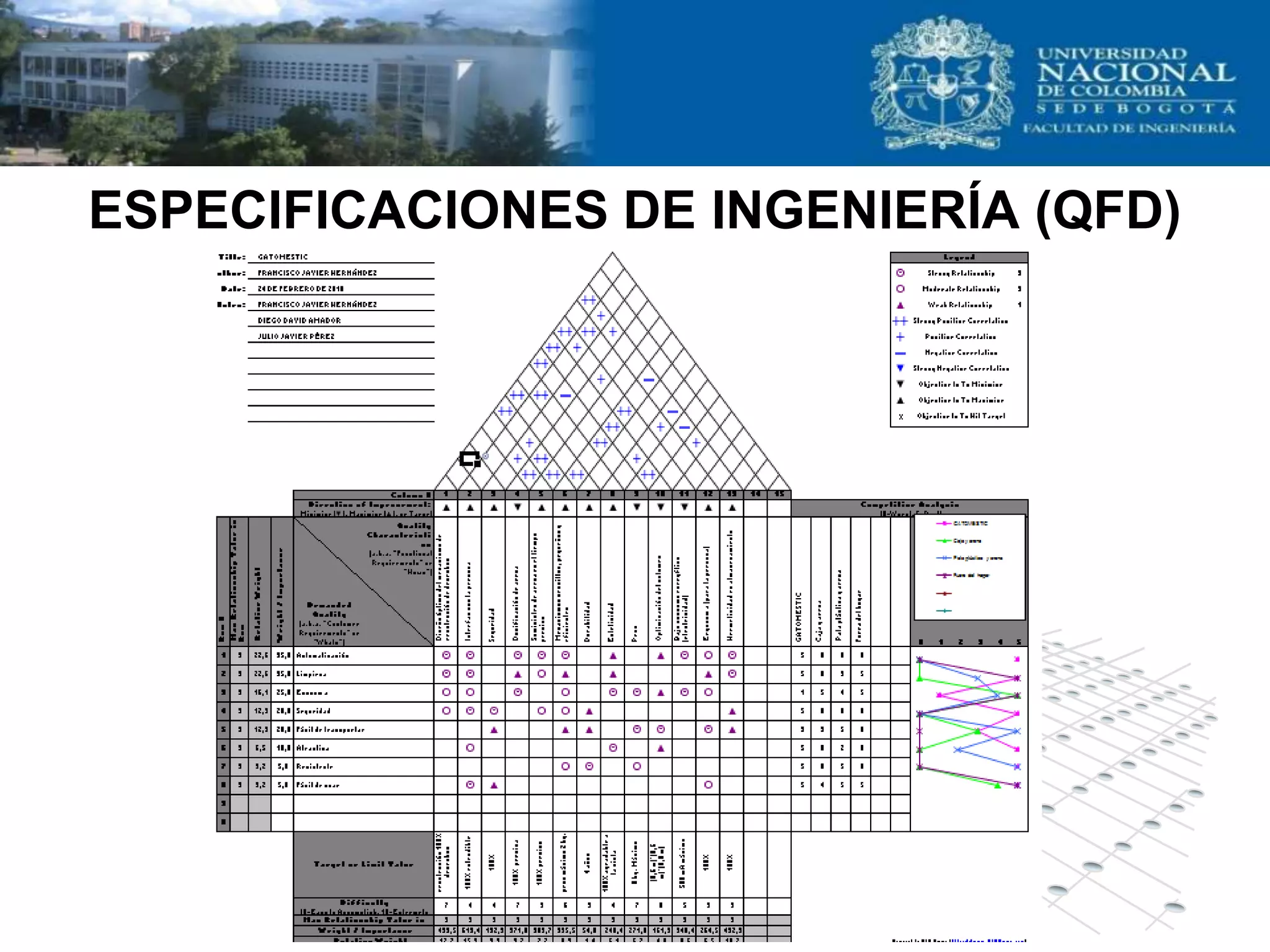

7. ESPECIFICACIONES DE INGENIERÍA (QFD)

8. FUNCIONES:

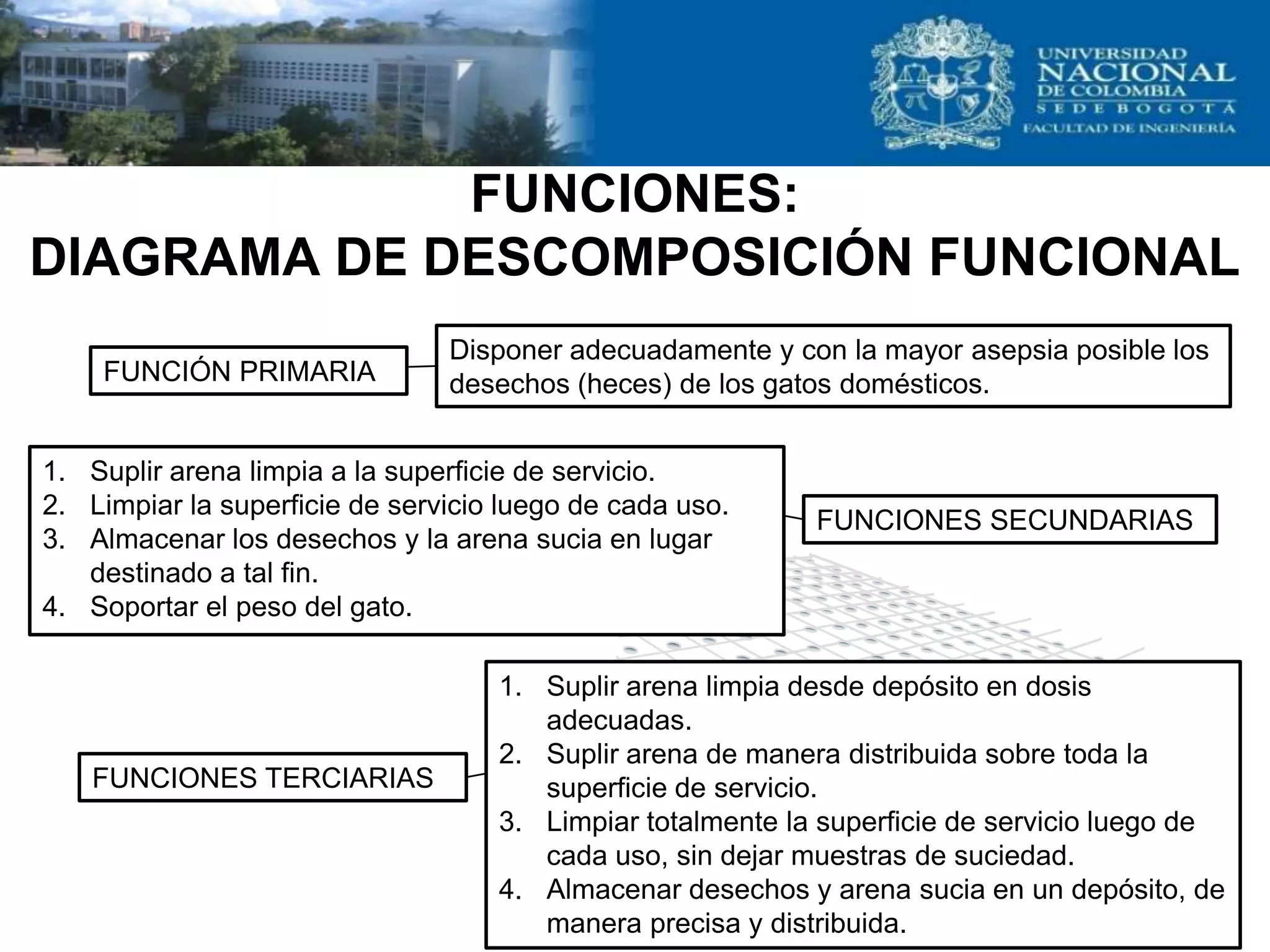

DIAGRAMA DE DESCOMPOSICIÓN FUNCIONAL
Disponer adecuadamente y con la mayor asepsia posible los
FUNCIÓN PRIMARIA desechos (heces) de los gatos domésticos.
1. Suplir arena limpia a la superficie de servicio.
2. Limpiar la superficie de servicio luego de cada uso.
FUNCIONES SECUNDARIAS
3. Almacenar los desechos y la arena sucia en lugar
destinado a tal fin.
4. Soportar el peso del gato.
1. Suplir arena limpia desde depósito en dosis
adecuadas.
2. Suplir arena de manera distribuida sobre toda la
FUNCIONES TERCIARIAS superficie de servicio.
3. Limpiar totalmente la superficie de servicio luego de
cada uso, sin dejar muestras de suciedad.
4. Almacenar desechos y arena sucia en un depósito, de
manera precisa y distribuida.

9. GENERACIÓN DE CONCEPTOS:
VALORACIÓN DE LAS ALTERNATIVAS DE
SOLUCIÓN GENERADAS
1. Necesidad: Principalmente es la
necesidad o requerimiento del cliente,
para no realizar la tarea de recolección.
2. Función: Acción que realiza
GATOMESTIC con el objetivo de
satisfacer la necesidad del cliente.
3. Costo: Precio que el consumidor debe
pagar para disponer del producto (para
cubrir su necesidad). Aprox. $150.000
4. Valor: Es la relación entre una función
destinada a satisfacer la demanda de
nuestro consumidor y el costo de dicha
función.

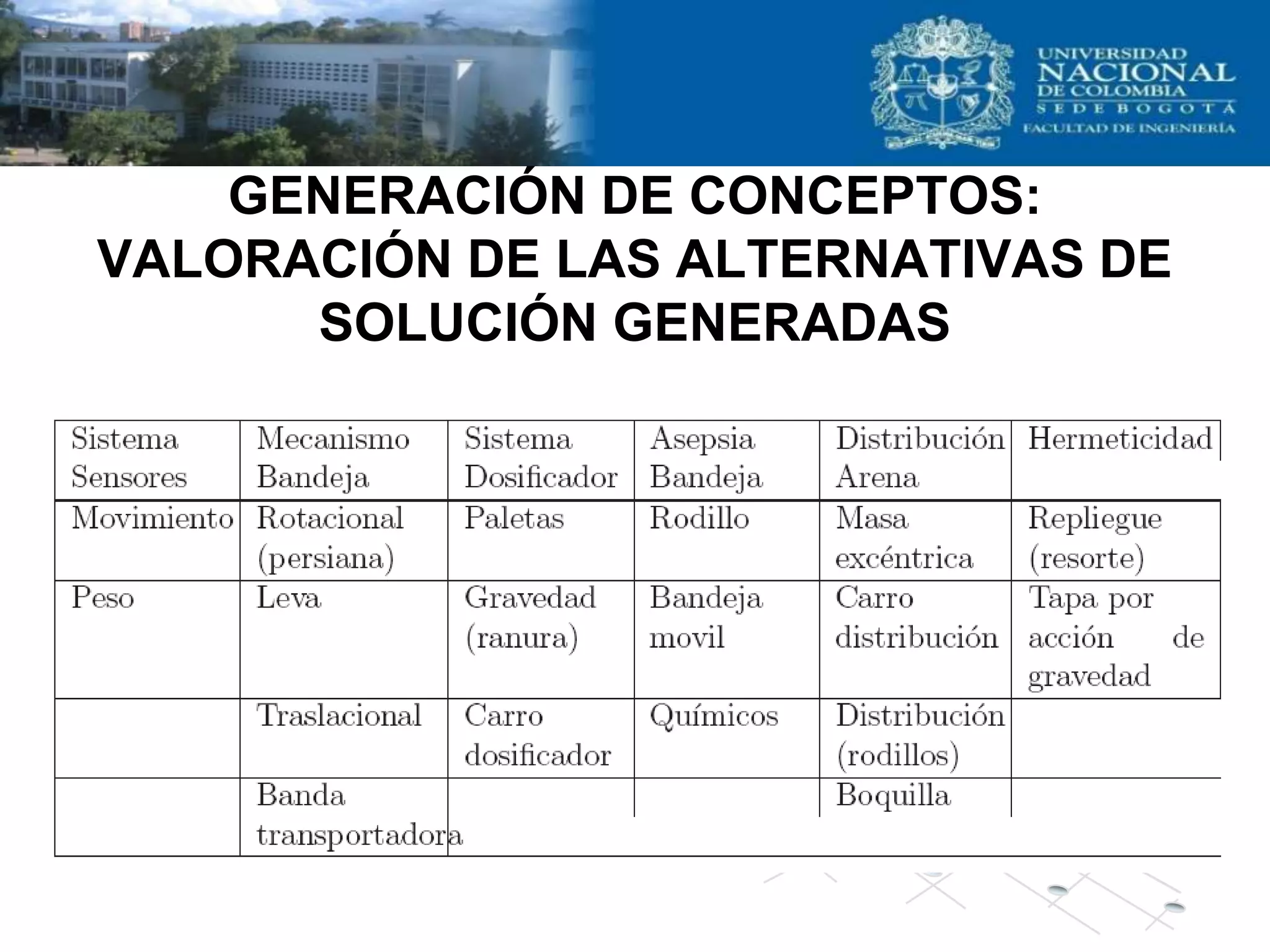

10. GENERACIÓN DE CONCEPTOS:
VALORACIÓN DE LAS ALTERNATIVAS DE
SOLUCIÓN GENERADAS

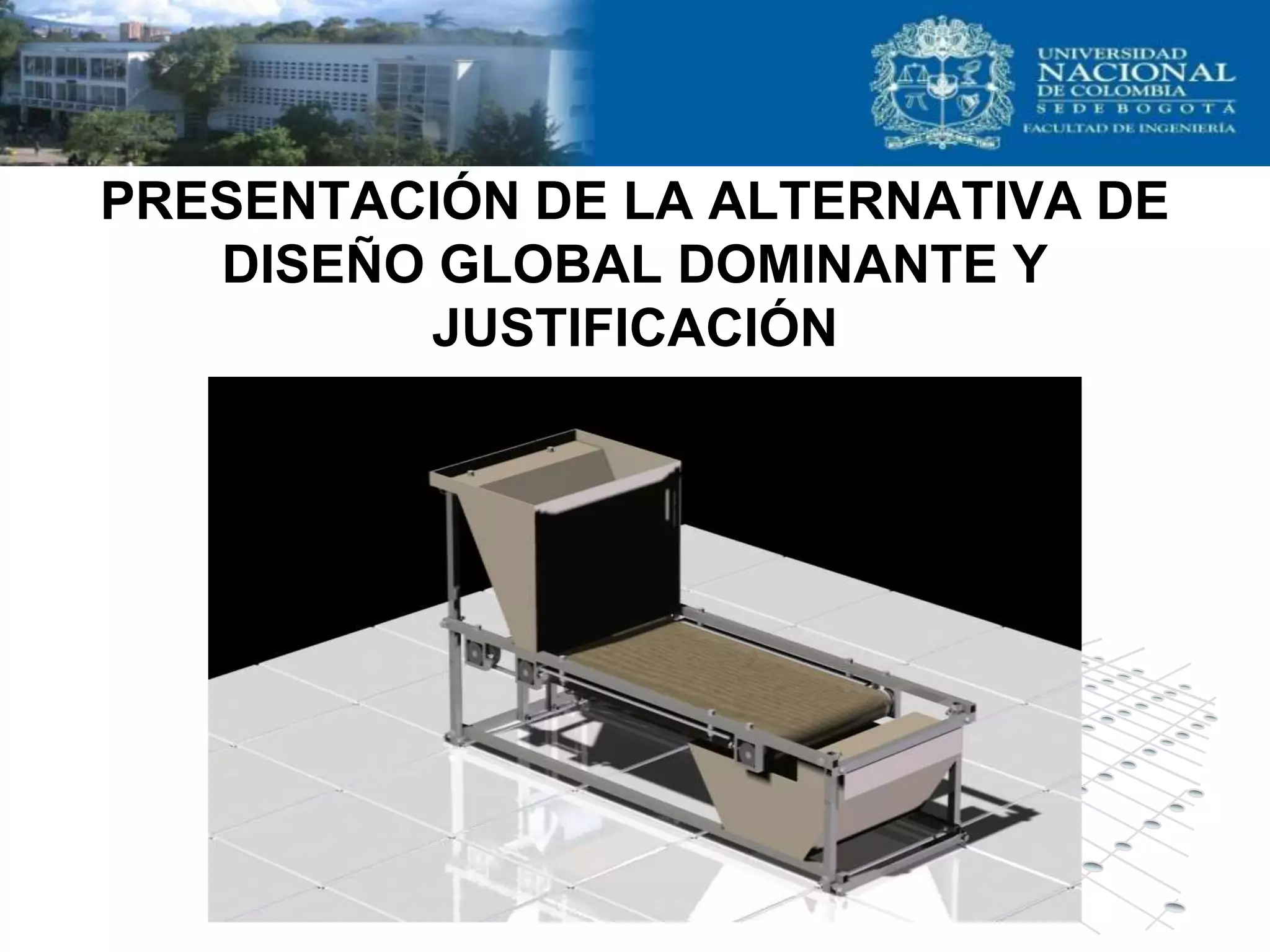

11. PRESENTACIÓN DE LA ALTERNATIVA DE
DISEÑO GLOBAL DOMINANTE Y
JUSTIFICACIÓN

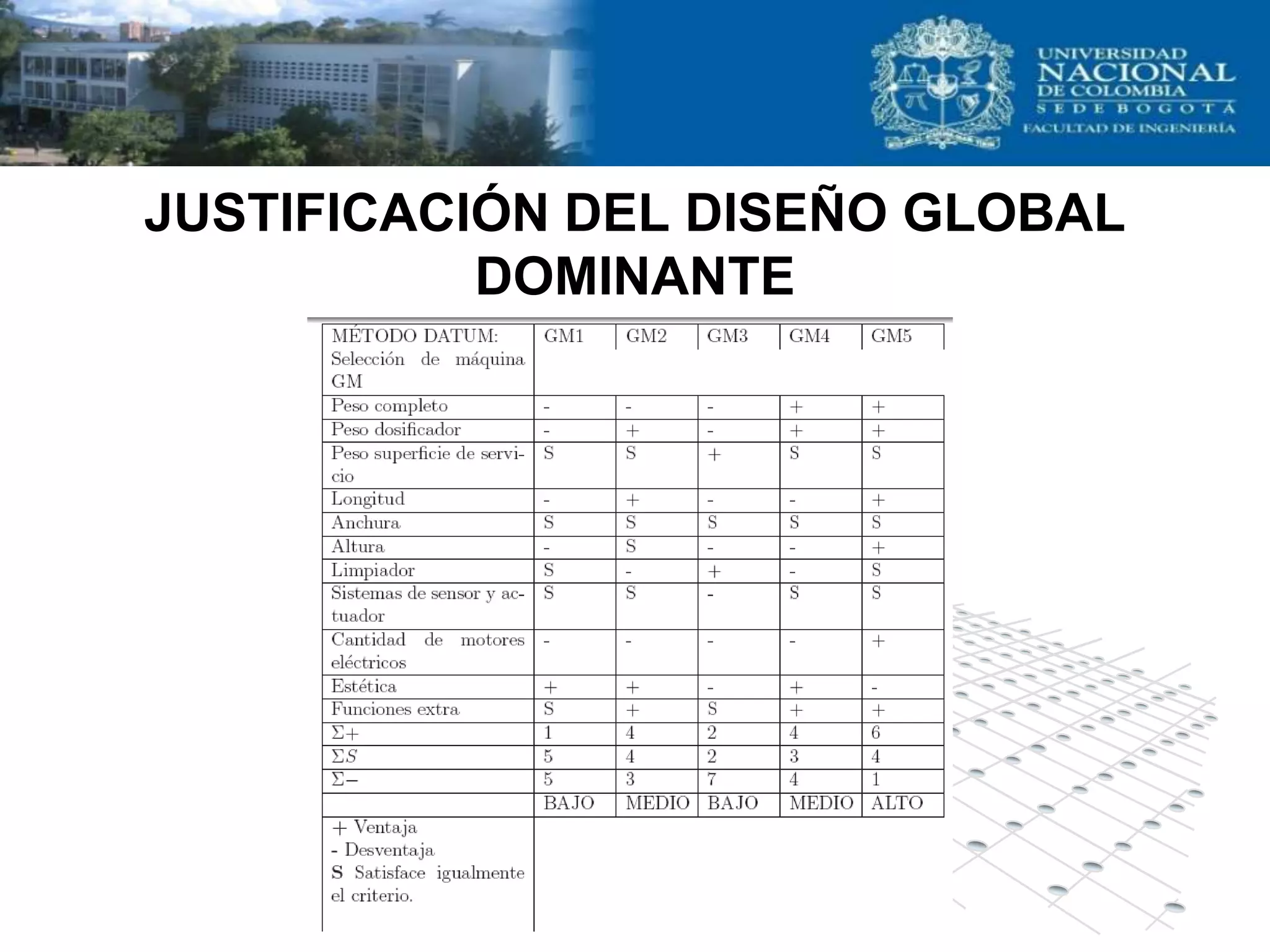

12. JUSTIFICACIÓN DEL DISEÑO GLOBAL
DOMINANTE

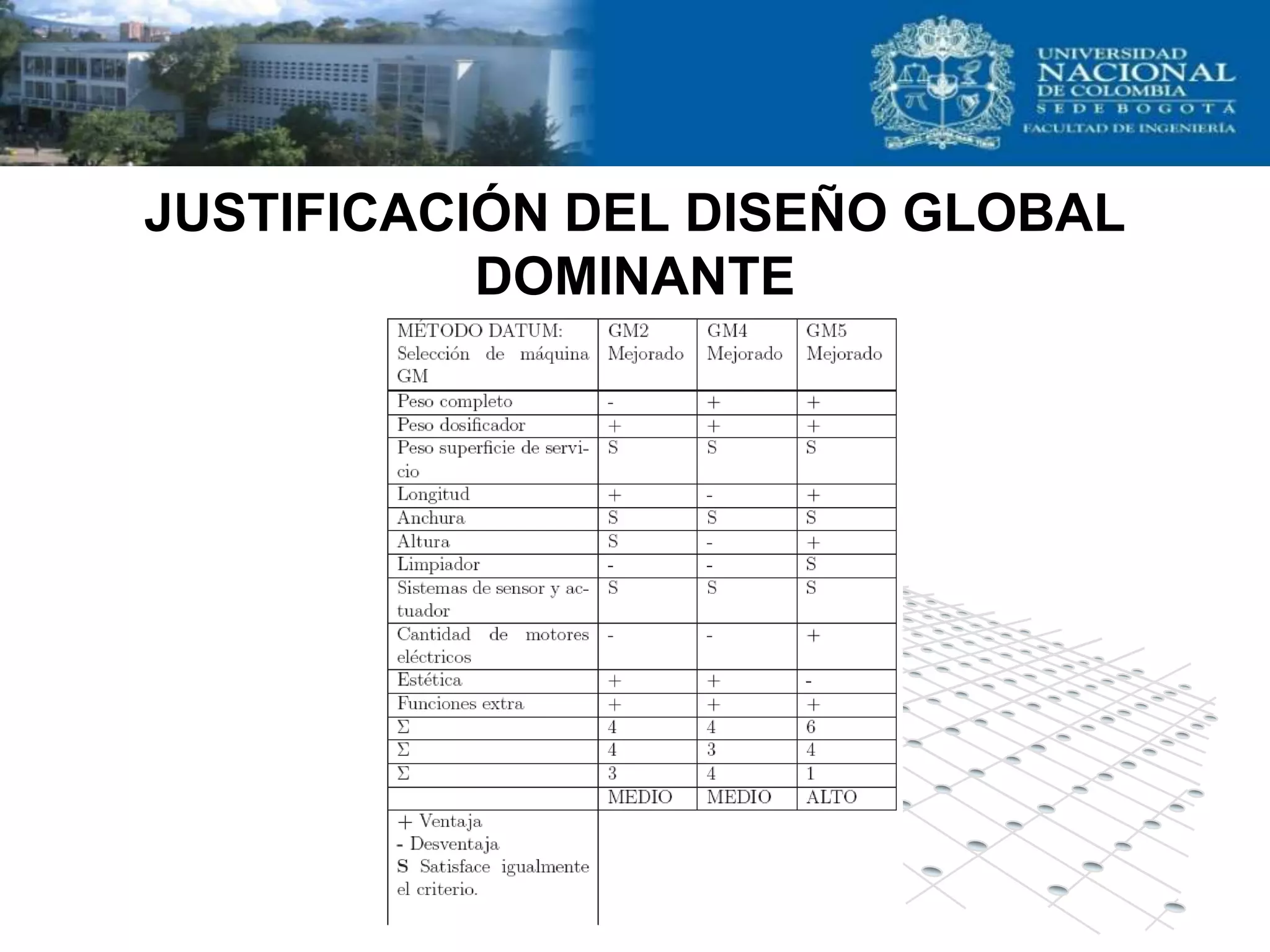

13. JUSTIFICACIÓN DEL DISEÑO GLOBAL
DOMINANTE

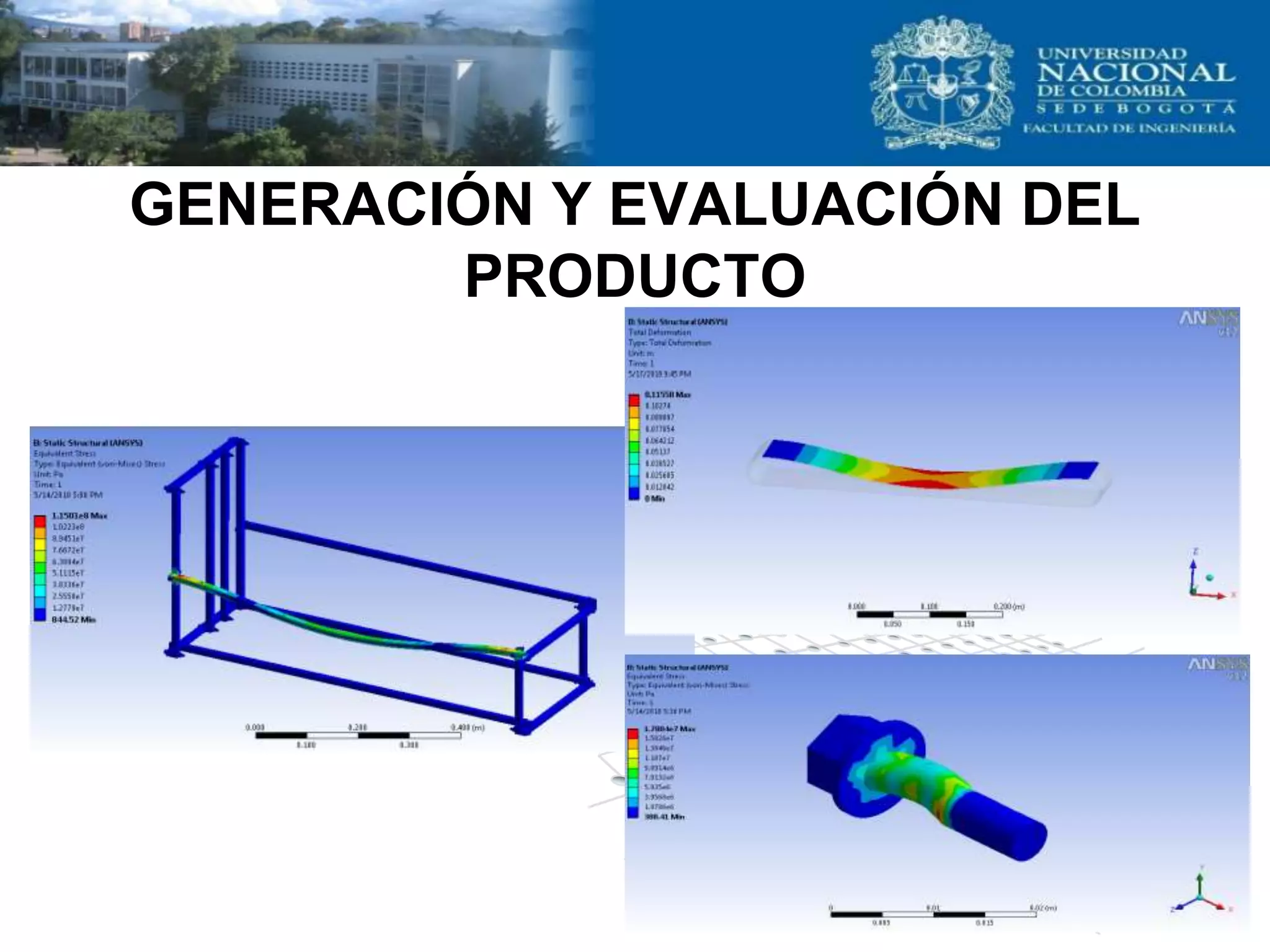

14. GENERACIÓN Y EVALUACIÓN DEL
PRODUCTO
• En la maquina Gatomestic todos los dispositivos tienen su
propia función, existe un movimiento relativo entre la banda
transportadora y el flujo de arena cuando es suministrada.
• Al hacer la evaluación preliminar del diseño se obtiene
unos resultados favorables para el diseño, hemos
encontrado bajos costos de materiales, buena apariencia
física de la maquina, buena resistencia, bajo consumo de
recursos, segura y fácil de limpiar.

15. GENERACIÓN Y EVALUACIÓN DEL
PRODUCTO

16. DESCRIPCIÓN DE LA MÁQUINA

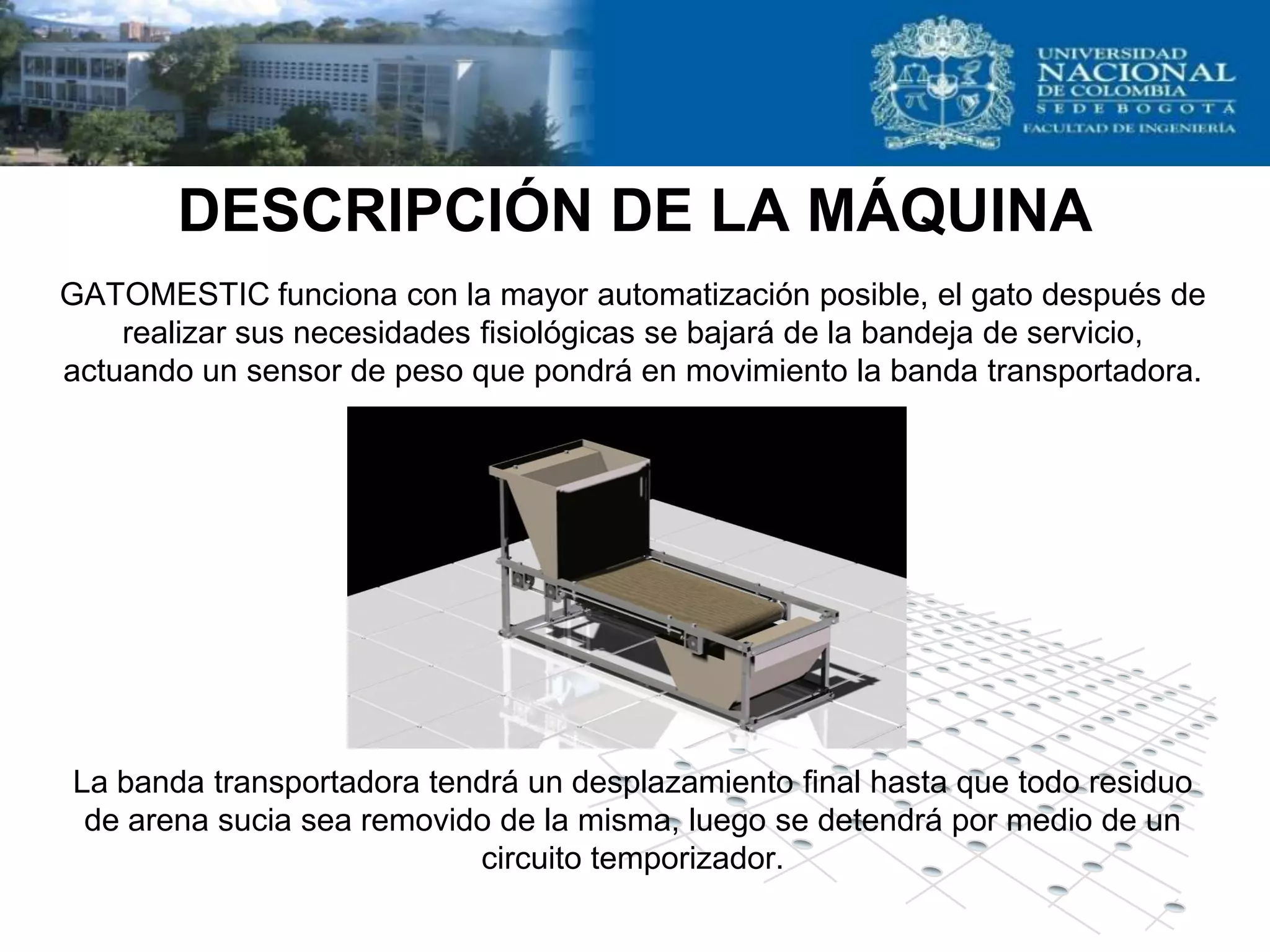

GATOMESTIC funciona con la mayor automatización posible, el gato después de
realizar sus necesidades fisiológicas se bajará de la bandeja de servicio,
actuando un sensor de peso que pondrá en movimiento la banda transportadora.
La banda transportadora tendrá un desplazamiento final hasta que todo residuo
de arena sucia sea removido de la misma, luego se detendrá por medio de un
circuito temporizador.

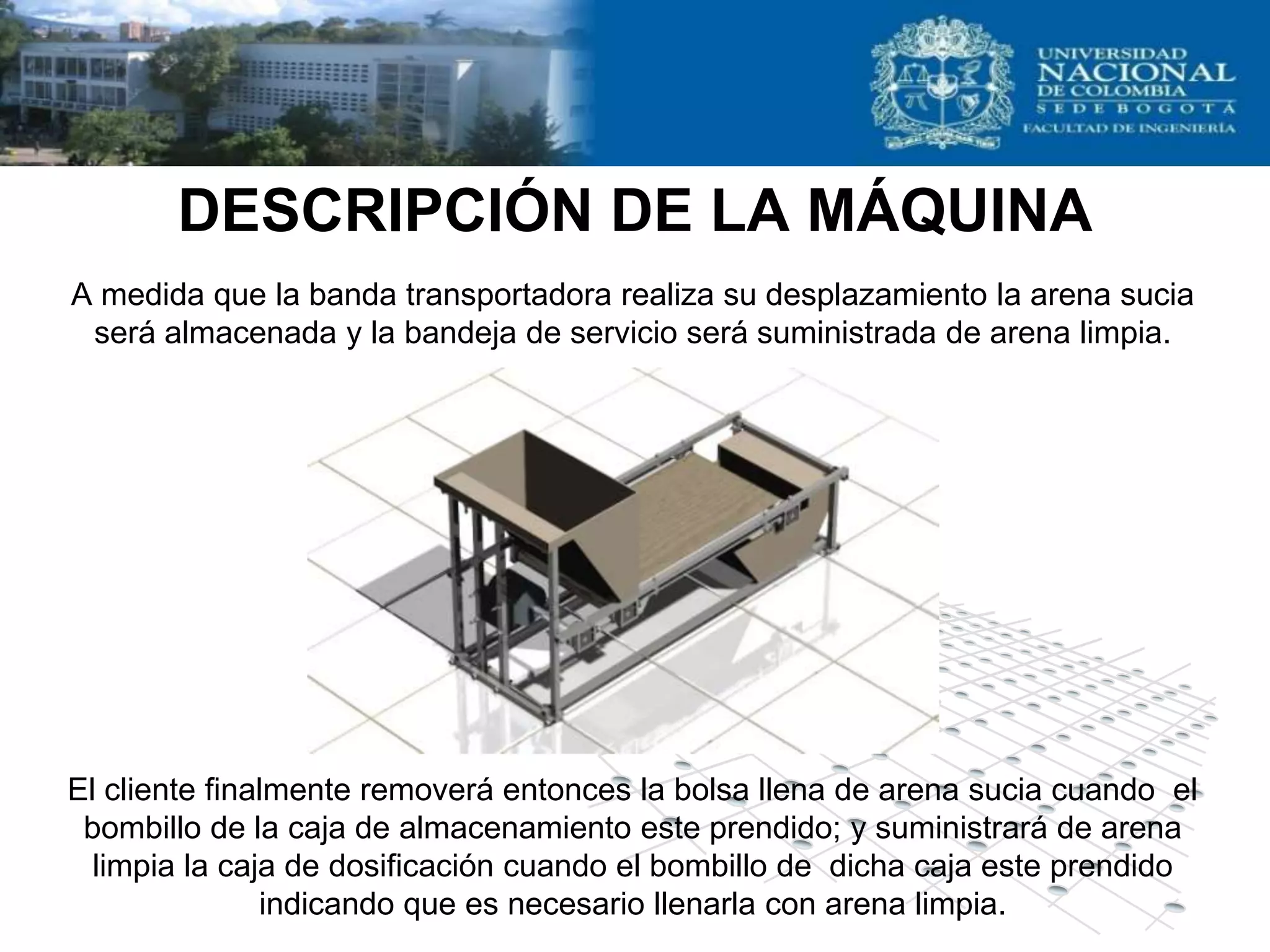

17. DESCRIPCIÓN DE LA MÁQUINA
A medida que la banda transportadora realiza su desplazamiento la arena sucia
será almacenada y la bandeja de servicio será suministrada de arena limpia.
El cliente finalmente removerá entonces la bolsa llena de arena sucia cuando el
bombillo de la caja de almacenamiento este prendido; y suministrará de arena
limpia la caja de dosificación cuando el bombillo de dicha caja este prendido
indicando que es necesario llenarla con arena limpia.

18. APORTE Y VALOR SOCIAL DEL DISEÑO
El final de la relación con la tediosa tarea de la correcta y adecuada
disposición de los excrementos de los animales domésticos, permitiendo a
los dueños de mascotas minimizar el tiempo necesario para aquellas
actividades no tan apetecibles, pero necesarias que tienen que ver con el
aseo del animal.

19. CONCLUSIONES Y RECOMENDACIONES
• La creación del producto GATOMESTIC tiene
como objetivo establecerse en el mercado
nacional, como producto para gatos domésticos.
• Como recomendación, tenemos que la maquina
GATOMESTIC así como los otros proyectos
deben tener una formación en la estructura del
mismo, así como se hace en la asignatura.

20. REFERENCIAS BIBLIOGRAFICAS Y
HERRAMIENTAS DE INGENIERÍA
EMPLEADAS
• ALCALDE JORGE y DIEGO JOSÉ. “Diseño de
Producto, Métodos y Técnicas”, Universidad
Politécnica de Valencia: Alfaomega, 2004.
• SOLID EDGE
• PROTEUS
• ANSYS

21. MUCHAS GRACIAS
Francisco Javier Hernández (franja_h@hotmail.com)
Diego David Amador (ddamadorm@hotmail.com)
Julio Javier Pérez (jp038@hotmail.com)
