Este documento describe los conceptos fundamentales de las relaciones en un modelo entidad-relación, incluyendo tipos de relaciones (binarias, ternarias), roles, restricciones de participación, relaciones identificadoras, entidades débiles y fuertes, especialización y agregación.

1. Base de datos (MySQL)Modelo de Entidad-Relación (Modelo Conceptual)Ing. Linda Masias Morales

2. Relaciones Asociación entre entidades Conjunto de relaciones: Es un conjunto de relaciones del mismo tipo.Relación implícitaAtributo que hace referencia a un entidad.

3. Grado de la relación

4. Número de entidades que participan en la relación.

5. Binarios (trabaja_para, Empleado, Empresa)

6. Ternarios(Vende, Empresa, Producto, cliente).Relación Relación con atributos RolCada entidad en una relación desempeña un rolIndispensable en relaciones recursivasEmpleadoSupervisadoSupervisor1NSupervisa

7. Relaciones : restricciones Participación:Participación total Todos los elementos de una entidad pertenecen a la relación.Dependencia de existencia

8. Relaciones : restricciones Participación:Participación parcialSolo algunos de los elementos de una entidad pertenecen a la relación.

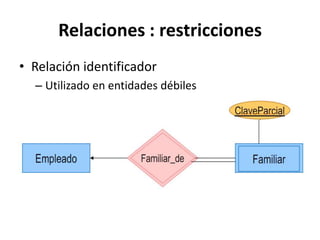

9. Relaciones : restricciones Relación identificador Utilizado en entidades débiles

10. Conjunto de entidades débilesSon aquellas que no tienen atributos para formar la clave primaria.Un conjunto de entidades que tiene una clave primaria se denomina conjunto de entidades fuertes.Debe estar asociada con otro conjunto de entidades: Conjunto de entidades identificadoras o propietariasDepende existencialmente de estas.

11. Conjunto de entidades débilesDependencia en existencia (entre entidades)Si desaparece una instancia del tipo de entidad fuerte deben desaparecer las instancias de la entidad débil que depende de ella.Dependencia en identificación Además de la dependencia en existencia.Una instancia del tipo de entidad débil no se puede identificar por si misma.Su clave es (clave entidad regular, clave parcial).Doble rombo en la relación.

12. Entidad débil: Restricciones Prestamos es débil, pues depende en existencia de cliente, pero no depende en identificaciónPago es débil, pues depende en existencia de préstamo, y también depende en identificación

13. Conjunto de relaciones binarias o-narias

14. Especialización

15. Especialización

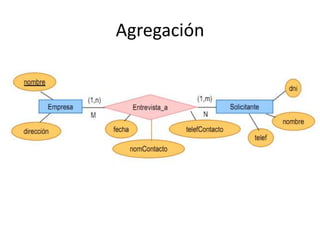

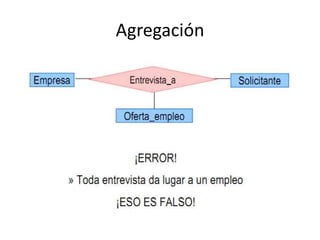

16. Agregación
