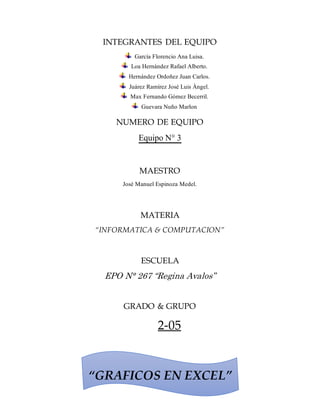

INTEGRANTES DEL EQUIPO
García Florencio Ana Luisa.
Loa Hernández Rafael Alberto.
Hernández Ordoñez Juan Carlos.
Juárez Ramírez José Luis Ángel.
Max Fernando Gómez Becerril.
Guevara Nuño Marlon
NUMERO DE EQUIPO
Equipo N° 3
MAESTRO
José Manuel Espinoza Medel.
MATERIA
“INFORMATICA & COMPUTACION”
ESCUELA
EPO N° 267 “Regina Avalos”
GRADO & GRUPO
2-05
“GRAFICOS EN EXCEL”

A continuación en este Blog podrás encontrar “Los Tipos de Gráficos
en Excel”. Te darás cuenta que hay 12 tipos, encontraras las
características de ello y algún ejemplo que explique bien el Grafico y
podrás percatarte que a la vez se dividen en subtipos. Por otro lado
podrás notar la diferencia entre Grafico & Grafica que sería nuestra
pregunta inicial.
Este trabajo fue realizado en equipo con la finalidad de serevaluados
en este trimestre y saber un poco más del tema.

INDICE.
“Gráficos en Excel”
Introducción………………………………………………………
…………………..3
Gráficos de
columnas……………………………………………………………
….4
Gráficos de
líneas…………………………………………………………………
….6
Gráficos circulares y de
anillos…………………………………………………..8
Gráficos de
barras………………………………………………………………
…… 11
Gráficos de
área…………………………………………………………………
……14
Gráficos de tipo XY (dispersión) y gráficos de
burbujas……………..17

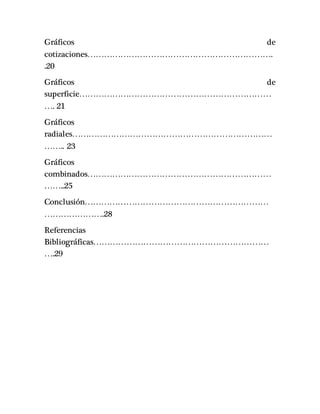

Gráficos de
cotizaciones………………………………………………………….
.20
Gráficos de
superficie……………………………………………………………
…. 21
Gráficos
radiales………………………………………………………………
…….. 23
Gráficos
combinados…………………………………………………………
……..25
Conclusión…………………………………………………………
………………….28
Referencias
Bibliográficas………………………………………………………
….29

GRAFICOS DE COLUMNAS
Este tipo de gráfico hace un énfasis especial en las variaciones de los datos a través
del tiempo. Las categorías de datos aparecerán en el eje horizontal y los valores en
el eje vertical. Los datos que se organizan en columnas o filas en una hoja de cálculo
se pueden trazar en un gráfico de columnas.
 CARACTERISTICAS.
 Frecuentemente se compara este tipo de gráfico con los gráficos de barra,
donde la diferencia principal es que en los gráficos de barra las categorías
aparecen en el eje vertical.
 Una desventaja de los gráficos de columnas es que su compresión puede
complicarse en caso de tener demasiados conjuntos de datos a la vez.
 EJEMPLO.
 SUBTIPOS.
 Columnas agrupadas y columnas agrupadas en
3D.
Un gráfico de columnas agrupadas muestra valores en columnas 2D. Un gráfico de
columnas agrupadas 3D. Un gráfico de columnas agrupadas 3D muestra columnas
en formato 3D pero no usa un tercer eje de valor (eje de profundidad).
Gráfico de Columna.

Usar este grafico cuando:
 Rangos de valores (por ejemplo, recuentos de elementos).
 Disposiciones de escala específicas.
 Nombres que no se encuentran en ningún orden específico (por ejemplo,
nombres de artículos, nombres geográficos o los nombres de personas).
 Columnas apiladas y columnas apiladas en 3-D
Una columna apilada muestra valores en columnas apiladas 2D. Un gráfico de
columnas apiladas 3D muestra las columnas apiladas en formato 3D pero no usa
un eje de profundidad.
Use este grafico cuando:
 Tenga varias serie de datos y desea
destacar el total.
 Columnas 100% apiladas y columnas 100% apiladas en 3D
Un gráfico de columnas 100% apiladas muestra valores en columnas 2D que están
apiladas para representar el 100%. Un gráfico de columnas 100% apiladas en 3D
muestra las columnas en formato 3D pero no usa un eje de profundidad.
 Cuando tenga dos o más series de datos y
desee destacar las contribuciones al conjunto,
especialmente si el total es el mismo para
cada categoría.
 Columnas 3D
Los gráficos de columnas 3D utilizan tres ejes que se pueden cambiar (un eje
horizontal, un eje vertical y un eje de profundidad) y comparan puntos de datos en
los ejes horizontal y de profundidad.
 Cuando desee comparar datos en
ambas categorías y series de datos.

GRAFICOS DE LINEAS
Es de gran utilidad para mostrar tendencias en el tiempo y así poder identificar
rápidamente aquellos períodos donde se tiene un crecimiento o un decremento. En
un gráfico de líneas, los datos de categoría se distribuyen de forma uniforme a lo
largo del eje horizontal y todos los datos de valores se distribuyen de forma uniforme
en el eje vertical.
 Una de las opciones que tenemos para este tipo de gráfico es que podemos
agregar un marcador a la línea y posteriormente personalizar dichos
marcadores para que sean mostrados como círculos, cuadrados o triángulos
entre otros.
 El gráfico de líneas puede crearse tanto en dos como en tres dimensiones.
 Los gráficos de línea funcionan mejor cuando tienen varias series de datos
en su gráfico.
 Los gráficos de líneas apiladas suman los datos, lo que tal vez no sea el
resultado deseado.
 EJEMPLO.
 Subtipos.

 Líneas y líneas con marcadores
Mostrados con marcadores para indicar valores de datos
individuales, o sin ellos, los gráficos de líneas resultan de utilidad
para mostrar tendencias a lo largo del tiempo o categorías
ordenadas, especialmente cuando hay muchos puntos de datos
y el orden en el que se presentan es importante. Si hay muchas
categorías o los valores son aproximados, use un gráfico de
líneas sin marcadores.
 Línea apilada y línea apilada con marcadores
Mostrados con marcadores para indicar valores de
datos individuales, o sin ellos, los gráficos de líneas
apiladas pueden utilizarse para mostrar la tendencia
de la contribución de cada valor a lo largo del tiempo o
categorías ordenadas, pero dado que no es fácil ver
que las líneas están apiladas, considere usar un tipo de gráfico de líneas diferente o un
gráfico de área apilada en su lugar.
 Línea 100% apilada y línea 100% apilada con marcadores
Mostrados con marcadores para indicar valores de datos individuales, o sin ellos, los
gráficos de líneas 100% apiladas son útiles para mostrar la tendencia del porcentaje con
que cada valor contribuye en el tiempo o categorías ordenadas. Si hay muchas categorías
o los valores son aproximados, use un gráfico de líneas 100% apiladas sin marcadores.
 Línea 3D
Los gráficos de líneas 3D muestran cada fila o columna de datos en
forma de una cinta de opciones 3D. Un gráfico de líneas 3D tiene un
eje horizontal, un eje vertical y un eje de profundidad que puede
modificar.

GRAFICOS CIRCULARES Y DE ANILLOS
El gráfico circular en Excel es uno de los gráficos más famosos de la herramienta y
recibe nombres alternos como gráfico de pastel o gráfico de torta pero también es
ampliamente conocido como gráfico de pie en Excel por su nombre en inglés.
Los datos que se organizan en una columna o fila de una hoja de cálculo se pueden
trazar en un gráfico circular. Los puntos de datos de un gráfico circular se muestran
como porcentaje de todo el gráfico circular.
 Muestra las proporciones de cada una de las partes respecto al total.
 La suma de todas las partes será considerada el 100%.
 Cada una de las partes del gráfico circular se le conocer como sector.
 EJEMPLO.
 SUBTIPOS.
 Circular y circular en 3D
Los gráficos circulares muestran la contribución de cada valor a un total con
un formato 2D o 3D. Puede extraer manualmente sectores de un gráfico
circular para destacarlos.

 Circular con subgráfico circular y circular con subgráfico de barras
Los gráficos circulares con subgráfico circular o subgráfico de barras muestran
gráficos circulares con valores menores que se extraen en un gráfico secundario o
gráfico de barras apiladas, lo cual permite que se distingan más fácilmente.
Piense en utilizar un gráfico circular cuando:
 Solo haya una serie de datos.
 Ninguno de los valores de sus datos son negativos.
 Casi ninguno de los valores de sus datos son valores cero.
 No tiene más de siete categorías, representando todas ellas partes de todo el
gráfico circular
GRAFICOS DE ANILLOS
Los gráficos de anillos nos permiten mostrar los datos como un porcentaje del total,
en ese sentido son similares a los gráficos de circulares (gráficos de pie). Con estos
gráficos podemos fácilmente enfocar nuestra atención en el tamaño de cada sección
del anillo. En un gráfico de anillos se pueden representar datos organizados
únicamente en columnas o en filas de una hoja de cálculo. Al igual que un gráfico
circular, un gráfico de anillos muestra la relación de las partes con un todo pero
puede contener más de una serie de datos.
 Pueden contener más de una serie de datos.
 Cada serie de datos que se trace agregará un nuevo anillo al gráfico.
 Puede contener múltiples anillos.
 EJEMPLO

 SUBTIPOS.
 Anillos
Los gráficos de anillos muestran datos en anillos, donde cada anillo representa
una serie de datos. Si los porcentajes se muestran en etiquetas de datos, cada
anillo totalizará el 100%.

Gráficos de barras
En un gráfico de barras se pueden trazar datos que se organizan en columnas o
filas de una hoja de cálculo (hoja de cálculo: documento principal que se utiliza en
Excel para almacenar y trabajar con datos. Consta de celdas que se organizan en
filas y columnas. Una hoja de cálculo se almacena siempre en un libro.). Los gráficos
de barras muestran comparaciones entre elementos individuales.
Piense en utilizar un gráfico de barras cuando:
Las etiquetas de eje son largas.
Los gráficos de barras tienen los siguientes subtipos de gráfico:
Barra agrupada y barra agrupada en 3D Los gráficos de barras agrupadas
comparan valores entre categorías. En un gráfico de barras agrupadas, las
categorías se suelen organizar a lo largo del eje vertical, mientras que los valores lo
hacen a lo largo del horizontal. Un gráfico de barras agrupadas en 3D muestra
rectángulos horizontales en formato 3D; no presenta los datos en tres ejes.

Barra agrupada y barra agrupada en 3D Los gráficos de barras agrupadas
comparan valores entre categorías. En un gráfico de barras agrupadas, las
categorías se suelen organizar a lo largo del eje vertical, mientras que los valores lo
hacen a lo largo del horizontal. Un gráfico de barras agrupadas en 3D muestra
rectángulos horizontales en formato 3D; no presenta los datos en tres ejes.
Barras 100% apiladas y barras 100% apiladas en 3D Este tipo de gráfico compara
el porcentaje con que cada valor contribuye a un total entre categorías. Un gráfico
de barras 100% apiladas en 3D muestra rectángulos horizontales en formato 3D; no
presenta los datos en tres ejes.

Cilindro, cono y pirámide horizontales Estos gráficos están disponibles en los
mismos tipos de gráficos agrupados, apilados y 100% apilados que se proporcionan
para los gráficos de barras rectangulares. Muestran y comparan los datos de la
misma forma. La única diferencia es que estos tipos de gráfico muestran formas
cilíndricas, cónicas y piramidales en lugar de rectángulos horizontales.

Gráficos de área
En un gráfico de área se pueden trazar datos que se organizan en columnas o filas
de una hoja de cálculo (hoja de cálculo: documento principal que se utiliza en Excel
para almacenar y trabajar con datos. Consta de celdas que se organizan en filas y
columnas. Una hoja de cálculo se almacena siempre en un libro.). Los gráficos de
área destacan la magnitud del cambio en el tiempo y se pueden utilizar para enfocar
la atención en el valor total en una tendencia. Por ejemplo, se pueden trazar los
datos que representan el beneficio en el tiempo en un gráfico de área para destacar
el beneficio total.
Al mostrar la suma de los valores trazados, un gráfico de área también muestra la
relación de las partes con un todo.
Los gráficos de área tienen los siguientes subtipos de gráfico:
Áreas en 2D y 3D Independientemente de que se presenten en 2D o en 3D, los
gráficos de áreas muestran la tendencia de los valores en el tiempo u otros datos
de categoría. Los gráficos de áreas 3D usan tres ejes (horizontal, vertical y

profundidad) que se pueden modificar. Como norma, considere la posibilidad de
usar un gráfico de líneas en lugar de un gráfico de áreas no apilado, ya que los
datos de una serie pueden quedar ocultos por los de otra.
Áreas apiladas y áreas apiladas en 3D Los gráficos de áreas apiladas muestran
la tendencia de la contribución de cada valor a lo largo del tiempo u otros datos de
categoría. Un gráfico de áreas apiladas en 3D se presenta de la misma forma,
aunque utiliza una perspectiva 3D. Una perspectiva 3D no es un verdadero gráfico
3D: no se emplea un tercer eje de valores (eje de profundidad).
Áreas 100% apiladas y áreas 100% apiladas en 3D Los gráficos de áreas 100%
apiladas muestran la tendencia del porcentaje con que cada valor contribuye a lo
largo del tiempo u otros datos de categoría. Un gráfico de áreas 100% apiladas en
3D se presenta de la misma forma, pero utiliza una perspectiva 3D. Una perspectiva

3D no es un verdadero gráfico 3D: no se emplea un tercer eje de valores (eje de
profundidad).
Z
Gráficos de tipo XY (Dispersión)
En un gráfico de tipo XY (dispersión) se pueden trazar datos organizados en
columnas y filas de una hoja de cálculo (hoja de cálculo: documento principal que
se utiliza en Excel para almacenar y trabajar con datos. Consta de celdas que se
organizan en filas y columnas. Una hoja de cálculo se almacena siempre en un
libro.). Los gráficos de dispersión muestran la relación entre los valores numéricos
de varias series de datos o trazan dos grupos de números como una serie de
coordenadas XY.
Un gráfico de dispersión tiene dos ejes de valores y muestra un conjunto de datos
numéricos en el eje horizontal (eje X) y otro en el eje vertical (eje Y). Combina estos
valores en puntos de datos únicos y los muestra en intervalos irregulares o
agrupaciones. Los gráficos de dispersión se utilizan por lo general para mostrar y
comparar valores numéricos, por ejemplo datos científicos, estadísticos y de
ingeniería.

Piense en utilizar un gráfico de dispersión cuando:
Desea cambiar la escala del eje horizontal.
Desea convertir dicho eje en una escala logarítmica.
Los espacios entre los valores del eje horizontal no son uniformes.
Hay muchos puntos de datos en el eje horizontal.
Desea mostrar eficazmente datos de hoja de cálculo que incluyen pares o conjuntos
de valores agrupados y ajustar las escalas independientes de un gráfico de
dispersión para revelar más información acerca de los valores agrupados.
Desea mostrar similitudes entre grandes conjuntos de datos en lugar de diferencias
entre puntos de datos.
Desea comparar muchos puntos de datos sin tener en cuenta el tiempo: cuantos
más datos incluya en un gráfico de dispersión, mejores serán las comparaciones
que podrá realizar.
Para organizar los datos de una hoja de cálculo para un gráfico de dispersión,
debería colocar los valores de X en una fila o columna y, a continuación, escribir los
valores y correspondientes en las filas o columnas adyacentes.

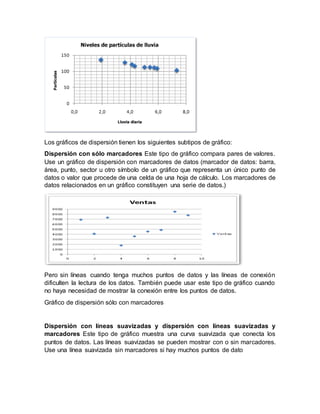

Los gráficos de dispersión tienen los siguientes subtipos de gráfico:
Dispersión con sólo marcadores Este tipo de gráfico compara pares de valores.
Use un gráfico de dispersión con marcadores de datos (marcador de datos: barra,
área, punto, sector u otro símbolo de un gráfico que representa un único punto de
datos o valor que procede de una celda de una hoja de cálculo. Los marcadores de
datos relacionados en un gráfico constituyen una serie de datos.)
Pero sin líneas cuando tenga muchos puntos de datos y las líneas de conexión
dificulten la lectura de los datos. También puede usar este tipo de gráfico cuando
no haya necesidad de mostrar la conexión entre los puntos de datos.
Gráfico de dispersión sólo con marcadores
Dispersión con líneas suavizadas y dispersión con líneas suavizadas y
marcadores Este tipo de gráfico muestra una curva suavizada que conecta los
puntos de datos. Las líneas suavizadas se pueden mostrar con o sin marcadores.
Use una línea suavizada sin marcadores si hay muchos puntos de dato

Dispersión con líneas rectas y dispersión con líneas rectas y marcadores Este
tipo de gráfico muestra líneas de conexión rectas entre los puntos de datos. Las
líneas rectas se pueden mostrar con o sin marcadores.
Gráfica de Cotizaciones
Como su propio nombre indica, un gráfico de cotizaciones se suele utilizar para ilustrar la
fluctuación del precio de los valores. No obstante, también se puede utilizar para datos

científicos. Por ejemplo, se puede emplear para indicar la fluctuación de las temperaturas medias
diarias o anuales.
Si utiliza un gráfico de cotizaciones para mostrar la fluctuación de los precios de los valores,
también puede incorporar el volumen de operaciones.
Volumen Acciones: Cantidad (unidades) de acciones tranzadas.
 Apertura: Precio con el que inicia operaciones la acción.
 Máximo: Precio máximo o más alto que alcanza la acción en el mes.
 Mínimo: Precio mínimo o más bajo que alcanza la acción en el mes.
 Cierre: Precio con el que cierra operaciones la acción.
A partir de estos valores se pueden obtener otros cálculo como las variaciones
porcentuales y nominales pero mientras más variables más CATEGORÍAS lo cual puede
derivar en un gráfico con demasiada información lo que dificulta la interpretación de los
datos; en caso de ser necesario graficar otras variables que se puedan obtener, es
recomendable incluirlos en otros gráficos aparte de las Cotizaciones.
Gráfica de Superficie

Un gráfico de superficie muestra una superficie tridimensional que conecta un conjunto de
puntos de datos. Resulta útil cuando se desean buscar combinaciones óptimas entre dos
conjuntos de datos. Al igual que un mapa topográfico, los colores y las tramas de un gráfico de
superficie indican áreas que contienen el mismo rango de valores. A diferencia de otros tipos de
gráfico, el de superficie no emplea colores para distinguir la serie de datos: los colores se utilizan
para distinguir los valores. Para mejorar un gráfico de superficie, puede modificar los colores y
usar transparencia a fin de mostrar las bandas de color oscurecidas de la parte posterior del
mismo.
 Trama de superficie 3D Cuando se representa sin color en la superficie, un gráfico de
superficie 3D se denomina gráfico de trama de superficie 3D. Este gráfico sólo muestra las líneas.
Un gráfico de superficie 3D que se representa sin bandas de color en la superficie se denomina
gráfico de trama de superficie 3D. Este gráfico sólo muestra las líneas.
NOTA Un gráfico de trama de superficie 3D no resulta fácil de leer, aunque es útil para
representar con más rapidez grandes conjuntos de datos.
 Contorno Los gráficos de contorno son gráficos de superficie vistos desde arriba, algo
parecido a los mapas topográficos 2D. En un gráfico de contorno, las bandas de color

representan rangos concretos de valores. Las líneas de un gráfico de contorno conectan puntos
interpolados de igual valor.
 Trama de contorno Los gráficos de trama de contorno también son gráficos de superficie
vistos desde arriba. No tienen bandas de color en la superficie y sólo muestran las líneas.
NOTA Los gráficos de trama de contorno no resultan fáciles de leer. Es posible que en su lugar
prefiera utilizar un gráfico de superficie 3D.
GRÁFICO RADIAL

El tipo de gráfico radial es un gráfico circular que se utiliza principalmente como
herramienta de comparación de datos. A veces, se denomina también gráfico de
araña o gráfico de estrella. El área de trazado también se puede mostrar como un
polígono.
A diferencia de la mayoría de los otros tipos de gráfico, el tipo de gráfico radial
utiliza la circunferencia del gráfico como eje X.
CARACTERÍSTICAS DEL GRÁFICO
Valor
SeriesChart
Type
SeriesChartType.Radar
Número de
valores Y
por punto
1
Número de
SERIES
1
Admite
marcadores
Si

No se
puede
combinar
con:
Gráficos de anillos, circulares o de barras.
Atributos
personaliza
dos
AreaDrawingStyle, CircularLabelStyle, EmptyPointValue, LabelSt
yle, RadarDrawingStyle
CUADROS COMBINADOS EN EXCEL

Un cuadro combinado muestra una colección de uno o más elementos de entre
los cuales podemos elegir una opción. Un cuadro combinado es diferente a una lista
de validación de datos ya que nos permite conocer la opción que el usuario ha
seleccionado en el momento.
Antes de mostrar cómo agregar un cuadro combinado debes asegurar de habilitar
la ficha Programador. Dentro de la ficha Programador, dentro del grupo Controles,
se debe hacer clic sobre el botón Insertar y en la sección Controles de formulario
seleccionar la opción Cuadro combinado.
Ahora, utilizando el puntero del ratón, deberás dibujar sobre la hoja
el Cuadro combinado que necesitas. De inmediato observarás en
pantalla el control de formulario recién creado. Aún después de haber
dibujado el control, puedes modificar su tamaño arrastrando cualquiera de
las esquinas hasta obtener el tamaño deseado.

Para configurar las opciones del cuadro combinado debemos hacer clic
en el botón Propiedades que también forma parte del grupo Controles
dentro de la ficha Programador. Se mostrará el cuadro de diálogoFormato
de control.
En la opción Rango de entrada seleccionaremos las celdas que contienen
los valores de texto que se desplegarán dentro del cuadro combinado. Y
en el cuadro de texto Vincular con celda seleccionaremos una celda que
mostrará el número de la opción que se haya elegido. Al aceptar los
cambios se creará el control con el funcionamiento que necesitamos,
observa su comportamiento.

Observa cómo la celda vinculada (C7) muestra el número del elemento de
la lista que ha sido seleccionado. Si se selecciona el primer elemento se
mostrará el número 1 y así sucesivamente hasta el final de la lista. La celda
vinculada puede ser de gran utilidad para tomar alguna decisión en base
a la selección del usuario.

CONCLUCION
Las gráficas, como métodos de representación de la
información, y la estadística, como método de análisis
poblacional, juegan un papel fundamental en las ciencias
médicas.
Es importante el uso y aplicación de las
habilidades intelectuales en el desarrollo, elaboración y
traficación de los datos de la información, las cuales
permiten que el público pueda interpretar y valorar la
información presentada.
El objetivo general de un gráfico es presentar de una forma
visual más agradable la información científica, además, de
brindar una forma clara, rápida y concisa de expresar la
información.
La versatilidad de los gráficos permite mayor plasticidad de
la presentación de la información y facilitan la labor del
personal médico respecto a la toma de medidas
y acciones frente a los fenómenos que claramente estas
representan, y que además tienen la facilidad de que pueden
ser objeto de interpretación por la mayoría de la población,
como método de representación visual, que se muestra más
llamativo que la información presentada textualmente.

REFERENCIAS BIBLIOGRAFICAS:
https://exceltotal.com/el-grafico-de-columnas-en-excel/
Ayuda de Excel.
https://exceltotal.com/grafico-de-lineas-en-excel-2013/
https://support.office.com/es-es/article/Tipos-de-gr%C3%A1ficos-disponibles-
a6187218-807e-4103-9e0a-27cdb19afb90#bmlinecharts
https://exceltotal.com/grafico-circular-en-excel-2013/
https://exceltotal.com/grafico-de-anillos/

Graficas

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Graficas

Graficas
