El documento describe los componentes principales de un ordenador, incluyendo la unidad central de proceso (CPU), la memoria, las unidades de entrada y salida, y los buses. La CPU contiene una unidad de control y una unidad aritmético lógica que ejecutan instrucciones de programas para procesar datos. La unidad de control coordina el flujo de datos a través del procesador.

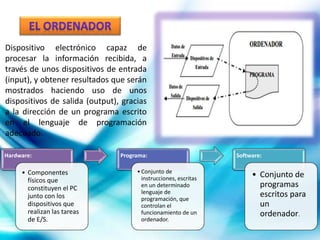

2. Dispositivo electrónico capaz de
procesar la información recibida, a
través de unos dispositivos de entrada
(input), y obtener resultados que serán
mostrados haciendo uso de unos
dispositivos de salida (output), gracias
a la dirección de un programa escrito
en el lenguaje de programación
adecuado.
Hardware:
• Componentes
físicos que
constituyen el PC
junto con los
dispositivos que
realizan las tareas
de E/S.
Programa:
•Conjunto de
instrucciones, escritas
en un determinado
lenguaje de
programación, que
controlan el
funcionamiento de un
ordenador.
Software:
• Conjunto de
programas
escritos para
un
ordenador.

3. 1 • Unidades de almacenamiento
2
• Unidad central de proceso (CPU) (ALU y UC)
3
• Unidad de entrada y salida
4
• Buses

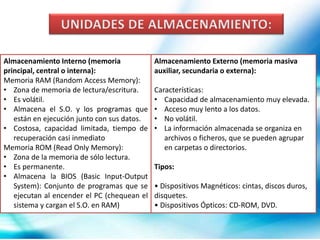

4. Almacenamiento Interno (memoria
principal, central o interna):
Memoria RAM (Random Access Memory):
• Zona de memoria de lectura/escritura.
• Es volátil.
• Almacena el S.O. y los programas que
están en ejecución junto con sus datos.
• Costosa, capacidad limitada, tiempo de
recuperación casi inmediato
Memoria ROM (Read Only Memory):
• Zona de la memoria de sólo lectura.
• Es permanente.
• Almacena la BIOS (Basic Input-Output
System): Conjunto de programas que se
ejecutan al encender el PC (chequean el
sistema y cargan el S.O. en RAM)
Almacenamiento Externo (memoria masiva
auxiliar, secundaria o externa):
Características:
• Capacidad de almacenamiento muy elevada.
• Acceso muy lento a los datos.
• No volátil.
• La información almacenada se organiza en
archivos o ficheros, que se pueden agrupar
en carpetas o directorios.
Tipos:
• Dispositivos Magnéticos: cintas, discos duros,
disquetes.
• Dispositivos Ópticos: CD-ROM, DVD.

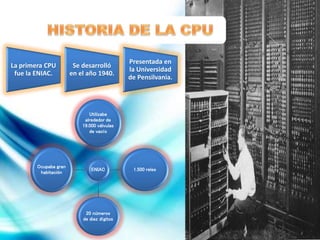

5. La ENIAC que utilizaba alrededor de
19.000 válvulas de vacío y 1.500 relés .
Ocupaba una gran habitación y solo
trabajaba con veinte números de diez
dígitos.
La primera CPU
fue la ENIAC.
Se desarrolló
en el año 1940.
Presentada en
la Universidad
de Pensilvania.
ENIAC
Utilizaba
alrededor de
19.000 válvulas
de vacío
1.500 reles
20 números
de diez dígitos
Ocupaba gran
habitación

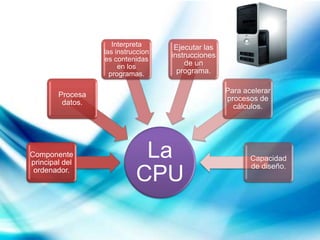

6. La
CPU
Componente
principal del
ordenador.
Procesa
datos.
Interpreta
las instruccion
es contenidas
en los
programas.
Ejecutar las
instrucciones
de un
programa.
Para acelerar
procesos de
cálculos.
Capacidad
de diseño.

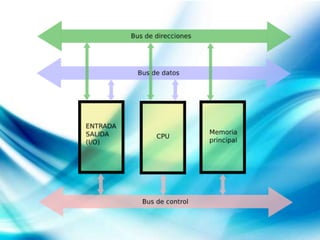

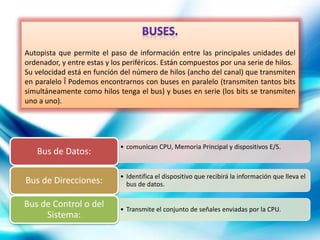

7. Autopista que permite el paso de información entre las principales unidades del
ordenador, y entre estas y los periféricos. Están compuestos por una serie de hilos.
Su velocidad está en función del número de hilos (ancho del canal) que transmiten
en paralelo Î Podemos encontrarnos con buses en paralelo (transmiten tantos bits
simultáneamente como hilos tenga el bus) y buses en serie (los bits se transmiten
uno a uno).
• comunican CPU, Memoria Principal y dispositivos E/S.
Bus de Datos:
• Identifica el dispositivo que recibirá la información que lleva el
bus de datos.Bus de Direcciones:
• Transmite el conjunto de señales enviadas por la CPU.
Bus de Control o del
Sistema:

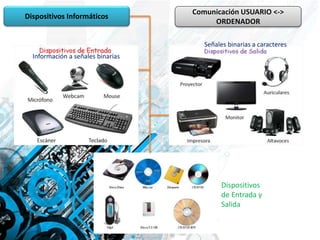

9. Dispositivos Informáticos
Comunicación USUARIO <->
ORDENADOR
Dispositivos
de Entrada y
Salida
Información a señales binarias
Señales binarias a caracteres

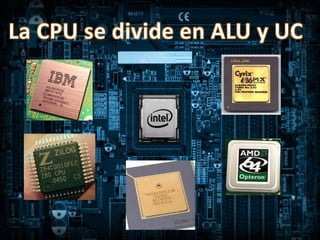

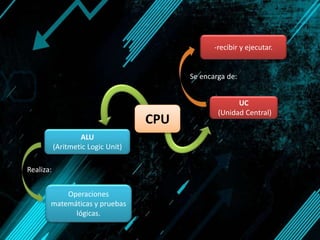

11. UC
(Unidad Central)
Se encarga de:
-recibir y ejecutar.
ALU
(Aritmetic Logic Unit)
Realiza:
Operaciones
matemáticas y pruebas
lógicas.
CPU

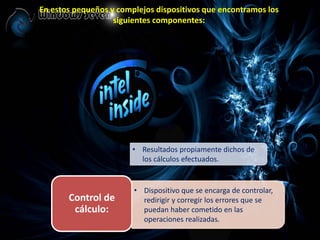

12. En estos pequeños y complejos dispositivos que encontramos los
siguientes componentes:
• Resultados propiamente dichos de
los cálculos efectuados.
Control de
cálculo:
• Dispositivo que se encarga de controlar,
redirigir y corregir los errores que se
puedan haber cometido en las
operaciones realizadas.

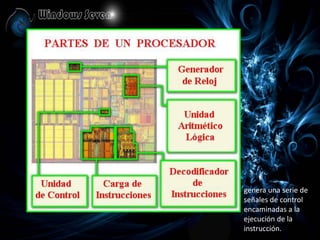

13. genera una serie de
señales de control
encaminadas a la
ejecución de la
instrucción.

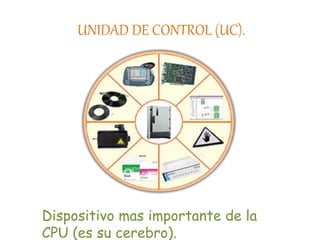

14. UNIDAD DE CONTROL (UC).
Dispositivo mas importante de la
CPU (es su cerebro).

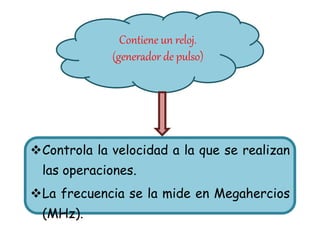

15. Contiene un reloj.
(generador de pulso)
Controla la velocidad a la que se realizan
las operaciones.
La frecuencia se la mide en Megahercios
(MHz).

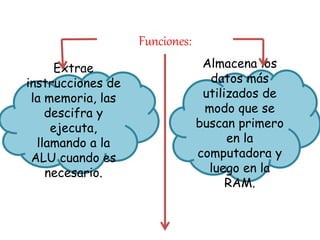

16. Funciones:
Extrae
instrucciones de
la memoria, las
descifra y
ejecuta,
llamando a la
ALU cuando es
necesario.
Almacena los
datos más
utilizados de
modo que se
buscan primero
en la
computadora y
luego en la
RAM.

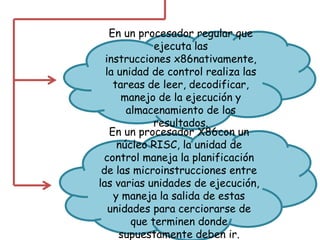

17. En un procesador regular que
ejecuta las
instrucciones x86nativamente,
la unidad de control realiza las
tareas de leer, decodificar,
manejo de la ejecución y
almacenamiento de los
resultados.
En un procesador X86con un
núcleo RISC, la unidad de
control maneja la planificación
de las microinstrucciones entre
las varias unidades de ejecución,
y maneja la salida de estas
unidades para cerciorarse de
que terminen donde
supuestamente deben ir.

18. OPERACIÓN GENERAL.
Las salidas de la unidad de control se encargan
de controlar la actividad del resto del
dispositivo. Se puede pensar en una unidad de
control como una máquina de estado finito.
La unidad de control es la circuitería que
controla el flujo de datos a través del
procesador, y coordina procesador, que a su vez
controla el resto del PC.
Algunos ejemplos de dispositivos que requieren
una unidad de control son los CPUs y los GPUs.
La edad de la información moderna no sería
posible sin diseños complejos de la unidad de
control.

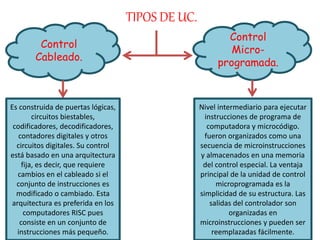

19. TIPOS DE UC.
Control
Cableado.
Control
Micro-
programada.
Es construida de puertas lógicas,
circuitos biestables,
codificadores, decodificadores,
contadores digitales y otros
circuitos digitales. Su control
está basado en una arquitectura
fija, es decir, que requiere
cambios en el cableado si el
conjunto de instrucciones es
modificado o cambiado. Esta
arquitectura es preferida en los
computadores RISC pues
consiste en un conjunto de
instrucciones más pequeño.
Nivel intermediario para ejecutar
instrucciones de programa de
computadora y microcódigo.
fueron organizados como una
secuencia de microinstrucciones
y almacenados en una memoria
del control especial. La ventaja
principal de la unidad de control
microprogramada es la
simplicidad de su estructura. Las
salidas del controlador son
organizadas en
microinstrucciones y pueden ser
reemplazadas fácilmente.
