Este documento describe los discos ópticos, incluyendo sus ventajas como alta capacidad de almacenamiento y transportabilidad. Explica los diferentes tipos de discos como CD-ROM, CD-R, CD-RW, DVD-ROM y sus capacidades. También describe el proceso de lectura y escritura de los discos ópticos usando un rayo láser, y las diferentes unidades ópticas para leer y grabar diferentes tipos de discos.

1. DISCOS ÓPTICOS Por: Santiago Peñarreta Michael González Jorge Medina Cristian Yaguana

2. DISCOS ÓPTICOS Definición Son discos de gran transportabilidad y buen almacenamiento de datos que utilizan la tecnología láser para su lectura y escritura. Se los conoce generalmente como CD’S o DVD’S

3. VENTAJAS -Alta capacidad de almacenamiento desde 650MB (CD) hasta 17 GB (DVD) -Transportabilidad -Formato claro y definido (ISO 9660) “para CD-ROM” -Sistema de lectura perfecto -Durabilidad mayor que discos magnéticos -Bajo Costo -Capacidad para audio, imágenes, videos, datos.

4. Tipos de Discos Ópticos CD-ROM “ Compact Disc Read Only Memory” -Hasta 800 MB -Se graban por moldeado durante la fabricación, mediante un molde de níquel CD-R -Se graban una sola vez por medio de una unidad óptica que utiliza un láser -Lectura cuantas veces sea -Hasta 800 MB CD-RW -Se puede grabar y borrar datos por medio de un láser. -Lectura cuantas veces sea -Hasta 800 MB

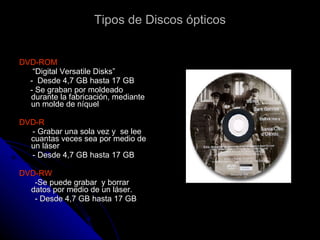

5. Tipos de Discos ópticos DVD-ROM “ Digital Versatile Disks” - Desde 4,7 GB hasta 17 GB - Se graban por moldeado durante la fabricación, mediante un molde de níquel DVD-R - Grabar una sola vez y se lee cuantas veces sea por medio de un láser - Desde 4,7 GB hasta 17 GB DVD-RW -Se puede grabar y borrar datos por medio de un láser. - Desde 4,7 GB hasta 17 GB

6. Formato Físico de Discos ópticos Mide= 12,1 cm de diámetro Pesa=14 gramos (aprox) Componente Principal= Policarbonato Se forma por 3 capas: 1. Capa de Laca o Acrilico 2. Capa de la Aluminio 3. Sustrato Plástico o Policarbonato

7. Tipos de Unidades Ópticas CD-ROM -Leer CD-ROM, CD-R y CD-RW CD-RW -Leer CD-ROM, CD-R y CD-RW -Grabar en CD-R o CD-RW DVD-ROM -Lee CD-ROM, CD-R y CD-RW -Lee DVD-ROM DVD-CD-RW -Lee CD-ROM, CD-R y CD-RW - Lee DVD-ROM -Graba en CD-R o CD-RW DVD-RAM -Lee CD-ROM, CD-R y CD-RW - Lee DVD-ROM -Graba en DVD-R o DVD- RW (no video) DVD-R-CD-RW -Lee CD-ROM, CD-R y CD-RW - Lee DVD-ROM -Graba en DVD-R o CD-R o CD-RW DVD-RW “Superdrive” -Lee CD-ROM, CD-R y CD-RW - Lee DVD-ROM -Graba en DVD-R , DVD-RW, CD-R o CD-RW

8. Formáto Físico de Una Unidad Óptica

9. Proceso de Lectura de la unidad Óptica

10. Proceso de escritura de una Unidad Óptica

11. Transición: Si el rayo reflejado desde la cresta contrarresta al reflejado desde el surco, esto indica una señal de transición, representada como 1 en forma binaria. Si no hay transición indica un 0. En la imagen se confirma que la transición es el paso de land a pit. Mientras más largo el land o el pit mayor cantidad de ceros representa.

12. Diferencia entre CD-ROM y DVD-ROM Los hoyos están mucho más juntos y empaquetados en un DVD, por lo que permite mayor almacenamiento Las unidades lectoras de DVD-ROM utilizan un rayo láser mucho más fino.

13. División de un Disco Óptico

14. Palabras Claves Pit: es uno de los pequeños agujeros que el láser, sobre la superficie de un CD ó DVD , quema para escribir un valor Binario . Land: es una superficie o cresta en la que el láser no llega a quemar, es decir se mantiene intacta

15. Fin GRACIAS
