El Zip Drive, CD y DVD

Moisés Tapia
Osvaldo Ortega
Max Darius
Walner Capellán
Miguel Leonardo
Universidad O&M Dominicana

SISTEMAS DE ALMACENAMIENTO
ZIP-DRIVE CD DVD



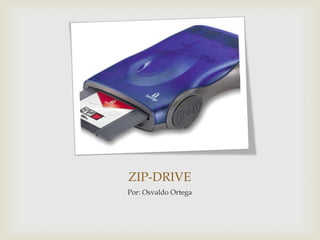

Historia Del Zip Drive:
 El Zip drive es un
sistema de disco
removible de mediana
capacidad, introducido
en el mercado por la
empresa Iomega en el
año 1994.

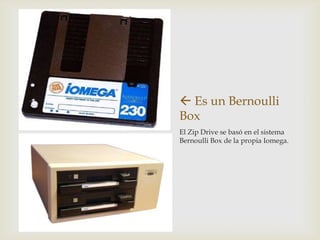

 Es un Bernoulli
Box
El Zip Drive se basó en el sistema
Bernoulli Box de la propia Iomega.



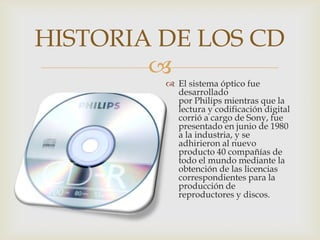

HISTORIA DE LOS CD
 El sistema óptico fue
desarrollado
por Philips mientras que la
lectura y codificación digital
corrió a cargo de Sony, fue
presentado en junio de 1980
a la industria, y se
adhirieron al nuevo
producto 40 compañías de
todo el mundo mediante la
obtención de las licencias
correspondientes para la
producción de
reproductores y discos.



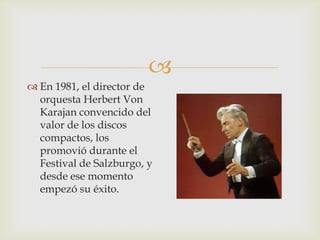

 En 1981, el director de
orquesta Herbert Von
Karajan convencido del
valor de los discos
compactos, los
promovió durante el
Festival de Salzburgo, y
desde ese momento
empezó su éxito.


 Los primeros títulos grabados
en discos compactos en
Europa fueron la Sinfonía
Alpina de Richard Strauss, los
valses de Frédéric
Chopin interpretados por el
pianista chileno Claudio
Arrau, y el álbum The
Visitors de ABBA, en 1983 se
produciría el primer disco
compacto en los Estados
Unidos por CBS (hoy Sony
Music) siendo el primer título
en el mercado un álbum
de Billy Joel.



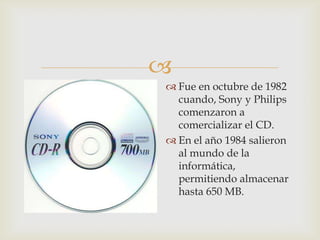

 Fue en octubre de 1982
cuando, Sony y Philips
comenzaron a
comercializar el CD.
 En el año 1984 salieron
al mundo de la
informática,
permitiendo almacenar
hasta 650 MB.


 El diámetro de la perforación
central de los discos
compactos fue determinado
en 15 mm, cuando entre
comidas, los creadores se
inspiraron en el diámetro de
la moneda de 10 centavos del
florín de Holanda. En cambio,
el diámetro de los discos
compactos es de 12 cm, lo que
corresponde a la anchura de
los bolsillos superiores de las
camisas para hombres,
porque según la filosofía de
Sony, todo debía caber allí.


HISTORIA DEL DVD:
 A comienzo de los años
1990, dos estándares de
almacenamiento óptico de
alta densidad estaban
desarrollándose: uno era
elmultimedia compact
disc (MMCD), apoyado
por Philips y Sony; el otro
era el super density(SD),
apoyado por Toshiba, Time
Warner, Matsushita
Electric, Hitachi, Mitsubishi
Electric, Pioneer, Thomson
y JVC.



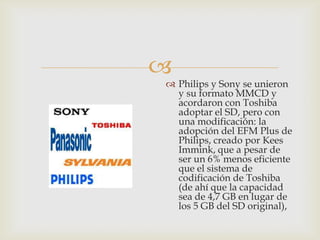

 Philips y Sony se unieron
y su formato MMCD y
acordaron con Toshiba
adoptar el SD, pero con
una modificación: la
adopción del EFM Plus de
Philips, creado por Kees
Immink, que a pesar de
ser un 6% menos eficiente
que el sistema de
codificación de Toshiba
(de ahí que la capacidad
sea de 4,7 GB en lugar de
los 5 GB del SD original),



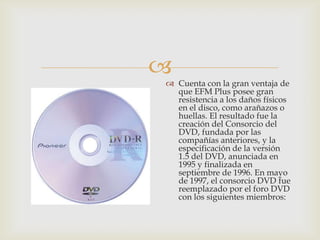

 Cuenta con la gran ventaja de
que EFM Plus posee gran
resistencia a los daños físicos
en el disco, como arañazos o
huellas. El resultado fue la
creación del Consorcio del
DVD, fundada por las
compañías anteriores, y la
especificación de la versión
1.5 del DVD, anunciada en
1995 y finalizada en
septiembre de 1996. En mayo
de 1997, el consorcio DVD fue
reemplazado por el foro DVD
con los siguientes miembros:


 Hitachi, Ltd.
 Matsushita Electric Industrial Co. Ltd.
 Mitsubishi Electric Corporation
 Pioneer Electronic Corporation
 Royal Philips Electronics N.V.
 Sony Corporation
 Thomson
 Time Warner Inc.
 Toshiba Corporation
 Victor Company of Japan, Ltd. (JVC)
MIEMBROS DEL FORO
DVD


 El DVD Forum creó los
estándares oficiales DVD-
ROM/R/RW/RAM,
y Alliance creó los
estándares DVD+R/RW
para evitar pagar la
licencia al DVD Forum.
Dado que los discos
DVD+R/RW no forman
parte de los estándares
oficiales, no muestran el
logotipo «DVD».


CONCEPTO
 Es una unidad de
almacenamiento de
capacidad media.
 El disco Zip se basa en el
mismo principio que el
Iomega Bernoulli Box; en
ambos casos, un sistema de
cabezas de lectura/escritura
montado en un actuador
linear que sobrevuela un
disco de polímero similar a
un disquete que gira
rápidamente en el interior
de una carcasa rígida.



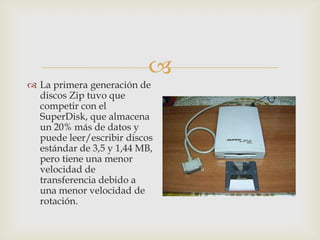

 La primera generación de
discos Zip tuvo que
competir con el
SuperDisk, que almacena
un 20% más de datos y
puede leer/escribir discos
estándar de 3,5 y 1,44 MB,
pero tiene una menor
velocidad de
transferencia debido a
una menor velocidad de
rotación.



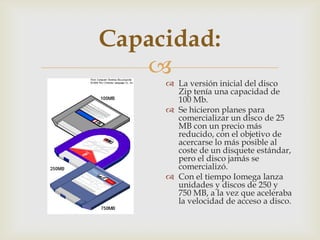

Capacidad:
 La versión inicial del disco
Zip tenía una capacidad de
100 Mb.
 Se hicieron planes para
comercializar un disco de 25
MB con un precio más
reducido, con el objetivo de
acercarse lo más posible al
coste de un disquete estándar,
pero el disco jamás se
comercializó.
 Con el tiempo Iomega lanza
unidades y discos de 250 y
750 MB, a la vez que aceleraba
la velocidad de acceso a disco.

 Los discos Zip tiene todos un
tamaño de 99 mm de ancho, 100
mm de alto y 7 mm de grosor en
la zona del cierre. A los lados el
grosor es menor.
 El tamaño extra respecto de los 90
mm del disquete de 3,5 provee
del espacio para que la fuerza
centrífuga sostenga el disco que
rota lejos de su carcasa protectora
a altas velocidades, eliminando el
calor de la fricción que limitan las
revoluciones por minuto (y con
ello las velocidades de
transferencia) de generaciones
anteriores de soportes
magnéticos.



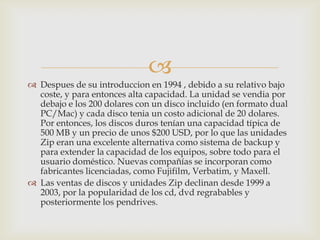

 Despues de su introduccion en 1994 , debido a su relativo bajo
coste, y para entonces alta capacidad. La unidad se vendia por
debajo e los 200 dolares con un disco incluido (en formato dual
PC/Mac) y cada disco tenia un costo adicional de 20 dolares.
Por entonces, los discos duros tenían una capacidad típica de
500 MB y un precio de unos $200 USD, por lo que las unidades
Zip eran una excelente alternativa como sistema de backup y
para extender la capacidad de los equipos, sobre todo para el
usuario doméstico. Nuevas compañías se incorporan como
fabricantes licenciadas, como Fujifilm, Verbatim, y Maxell.
 Las ventas de discos y unidades Zip declinan desde 1999 a
2003, por la popularidad de los cd, dvd regrabables y
posteriormente los pendrives.


 En el año 2006, PC
World califica al disco
Zip como el 15º peor
producto tecnológico
de todos los tiempos.
 Sin embargo, en 2007,
PC World lo califica
como el 23º mejor
producto tecnológico
de todos los tiempos.



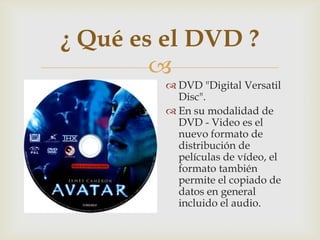

¿ Qué es el DVD ?
 DVD "Digital Versatil
Disc".
 En su modalidad de
DVD - Video es el
nuevo formato de
distribución de
películas de vídeo, el
formato también
permite el copiado de
datos en general
incluido el audio.



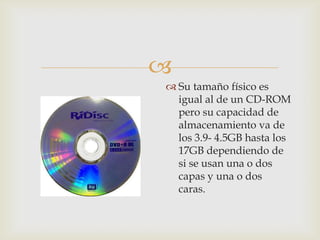

 Su tamaño físico es
igual al de un CD-ROM
pero su capacidad de
almacenamiento va de
los 3.9- 4.5GB hasta los
17GB dependiendo de
si se usan una o dos
capas y una o dos
caras.


 En un disco de simple cara/simple capa cabe una
película de duración normal.
 Para lograr la máxima calidad de video
recomendamos 90 minutos de video por cada DVD
 El sistema de compresión de las imágenes es el
MPEG-2.
 Para mayor información visita la FAQ del DVD


 En los DVD pueden existir
hasta dos capas por cada
una de las caras del
disco, organizadas en dos
alturas diferentes. Una de
ellas, la capa base, es de un
material plateado y
totalmente reflexivo que
permite reflejar toda la luz
del láser que incida sobre
ella. La capa que se monta
sobre la base, lógicamente
separada por un material
aislante, es semireflexiva, lo
que permitirá pasar algo de
luz.



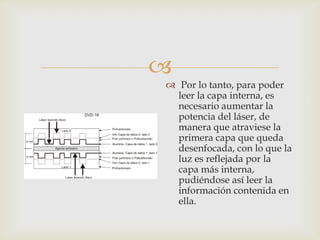

 Por lo tanto, para poder
leer la capa interna, es
necesario aumentar la
potencia del láser, de
manera que atraviese la
primera capa que queda
desenfocada, con lo que la
luz es reflejada por la
capa más interna,
pudiéndose así leer la
información contenida en
ella.


TIPOS DE DISCOS Y
CAPACIDADES DE LOS MISMOS
 Hay dos tipos de discos
principalmente, que son los
DVD+ y los DVD-. Cada
uno de estos tipos cuenta
con sus correspondientes
versiones de discos
grabables (R) y regrabables
(RW).
 Los DVD+ tienen un mejor
tiempo de acceso,
posicionamiento y
rendimiento en general,
aunque almacenan una
menor cantidad de datos
que los discos DVD-.



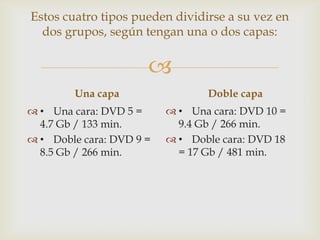

Estos cuatro tipos pueden dividirse a su vez en
dos grupos, según tengan una o dos capas:
Una capa
 • Una cara: DVD 5 =
4.7 Gb / 133 min.
 • Doble cara: DVD 9 =
8.5 Gb / 266 min.
Doble capa
 • Una cara: DVD 10 =
9.4 Gb / 266 min.
 • Doble cara: DVD 18
= 17 Gb / 481 min.


Modo
min. en HD 8
Gigas
minutos en CD-
ROM
minutos en DVD
MPEG-2 modo
LP
360 39 156
MPEG-2
Normal
189 21 82
MPEG-2 alta
calidad
129 14 56
MPEG-1 (CD-
video)
596 65 258
DV 31 3 13
DURACION



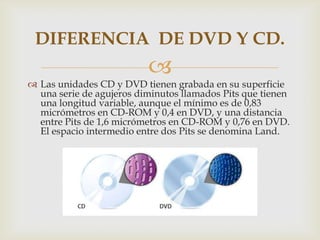

 Las unidades CD y DVD tienen grabada en su superficie
una serie de agujeros diminutos llamados Pits que tienen
una longitud variable, aunque el mínimo es de 0,83
micrómetros en CD-ROM y 0,4 en DVD, y una distancia
entre Pits de 1,6 micrómetros en CD-ROM y 0,76 en DVD.
El espacio intermedio entre dos Pits se denomina Land.
DIFERENCIA DE DVD Y CD.


 En un CD o DVD, la
información está
almacenada digitalmente,
codificada mediante unos y
ceros. Un Pit está delimitado
por unos, es decir, el
principio y el final de un Pit
es un uno, y su longitud está
determinada por el número
de ceros que contiene. El
espacio entre PITS,
denominado Land,
representa solamente ceros y
el número de estos depende
de la longitud del Land.


 El láser al pasar por la superficie del disco, se refleja con
diferente intensidad dependiendo de si pasa por un Pit o
por un Land, quedando este reflejo registrado por un
detector fotoeléctrico. La intensidad de la luz reflejada es
menor cuando el láser pasa por un Pit, y mayor cuando lo
hace por un Land. Estos cambios de intensidad
(determinados por el principio y el final de un Pit, o dicho
de otra manera, el paso de un Pit a un Land y de un Land
a un Pit) permiten reconocer la información contenida en
el CD, ya que al producirse un cambio en la intensidad de
la luz reflejada tenemos un 1, y el tiempo que dure este
cambio de intensidad, se corresponde con el número de
ceros que siguen a ese 1.

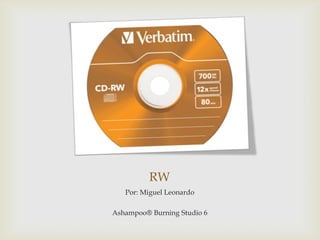

RW
Por: Miguel Leonardo
Ashampoo® Burning Studio 6


¿QUE ES ESTO?
 Es una placa circular con
120 mm. de diámetro y 1
mm. de espesor; fabricada
con un plástico llamado
policarbonato, siendo
diferente del CD-ROM
porque integra una placa
especial que permite ser
reversible el proceso de
grabado. Almacenan por
los bits por medio de
ranuras microscópicas en
su superficie, realizadas
por un rayo láser.


http://www.informaticamoderna.co
m/CD_reescribible.htm
 Cuentan con una única pista
espiral para almacenar los
datos de manera secuencial
(uno tras otro), sin embargo la
unidad lectora se encarga de
leer de manera aleatoria (va
directamente al dato). Esta
tecnología fue introducida de
manera comercial en 1996.
CD-RW significa "Compact
Disc ReWritable" ó su
traducción al español es disco
compacto reescribible. Este
formato permite la escritura,
lectura y borrados constantes



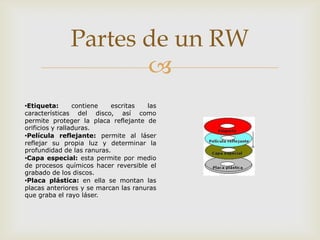

Partes de un RW
•Etiqueta: contiene escritas las
características del disco, así como
permite proteger la placa reflejante de
orificios y ralladuras.
•Película reflejante: permite al láser
reflejar su propia luz y determinar la
profundidad de las ranuras.
•Capa especial: esta permite por medio
de procesos químicos hacer reversible el
grabado de los discos.
•Placa plástica: en ella se montan las
placas anteriores y se marcan las ranuras
que graba el rayo láser.



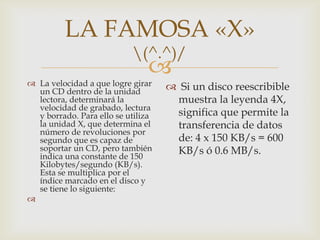

LA FAMOSA «X»
(^.^)/
 La velocidad a que logre girar
un CD dentro de la unidad
lectora, determinará la
velocidad de grabado, lectura
y borrado. Para ello se utiliza
la unidad X, que determina el
número de revoluciones por
segundo que es capaz de
soportar un CD, pero también
indica una constante de 150
Kilobytes/segundo (KB/s).
Esta se multiplica por el
índice marcado en el disco y
se tiene lo siguiente:

 Si un disco reescribible
muestra la leyenda 4X,
significa que permite la
transferencia de datos
de: 4 x 150 KB/s = 600
KB/s ó 0.6 MB/s.


FUNCIONAMIENTO.
 Para leer los datos, el rayo
láser de la unidad lectora por
medio de difracción con la
superficie reflejante del disco,
determina la profundidad de
la ranura; y en el caso de la
escritura de la unidad
grabadora, dependiendo la
potencia del rayo láser
aplicado a la superficie del
disco, se marcará de diferente
manera la ranura y
determinará al bit (un cero ó
un uno); a este proceso
comúnmente se le llama
"quemar".



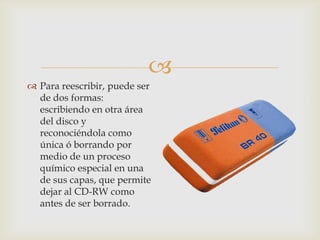

 Para reescribir, puede ser
de dos formas:
escribiendo en otra área
del disco y
reconociéndola como
única ó borrando por
medio de un proceso
químico especial en una
de sus capas, que permite
dejar al CD-RW como
antes de ser borrado.

¿COMO SE USAN?
Por: Miguel Leonardo



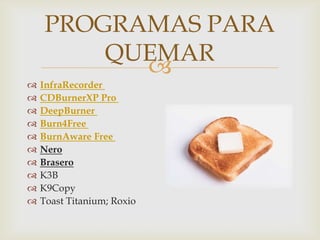

PROGRAMAS PARA
QUEMAR
 InfraRecorder
 CDBurnerXP Pro
 DeepBurner
 Burn4Free
 BurnAware Free
 Nero
 Brasero
 K3B
 K9Copy
 Toast Titanium; Roxio


EJEMPLO DE CÓMO
QUEMAR UN DISCO
 El programa que voy a
usar para dar el
ejemplo de cómo se
quema un disco es el
CD Burner XP.
 Que quizás no sea el
mejor de todos, pero
me ha resuelto cada vez
que lo uso.


ESTO ES TODO
Espero que hayan aprendido mucho.
Gracias por su tiempo y atención.

El Zip Drive, CD y DVD

Más contenido relacionado

La actualidad más candente

Destacado

Similar a El Zip Drive, CD y DVD

Último

El Zip Drive, CD y DVD
