Gse catalogo solar

EFICIENCIA ENERGÉTICA

CATALOGO
GENERAL
2 010

www.gcesolar.es

TECNOLOGÍA
MICROLED PLUS

DISEÑO Y FABRICACIÓN DE NUEVAS TECNOLOGÍAS
APLICADAS A L AS ENERGÍAS RENOVABLES

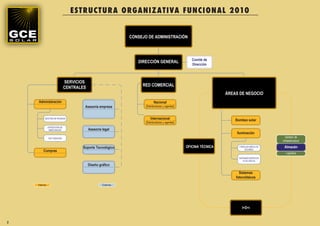

ES TRUCTURA ORGANIZATIVA FUN CION AL 2010

CONSEJO DE ADMINISTRACIÓN

Comité de
DIRECCIÓN GENERAL
Dirección

SERVICIOS
RED COMERCIAL
CENTRALES
ÁREAS DE NEGOCIO
Administración Nacional
Asesoría empresa [Distribuidores y agentes]

GESTIÓN DE PEDIDOS Internacional Bombeo solar
[Distribuidores y agentes]
EXPEDICIÓN DE
MERCANCIAS Asesoría legal
Iluminación
FACTURACIÓN
Gestión de
infraestructura

Soporte Tecnológico OFICINA TÉCNICA FAROLAS/ BÁCULOS Almacén
Compras SOLARES
Logística
SISTEMAS MICROLED
PLUS 230VCA
Diseño gráfico

Sistemas
fotovoltaicos
Internos Externos

I+D+i

2

N UE VA FAC T ORÍA D E GC E S O L A R
5.000 M2 (en constr ucción)

4

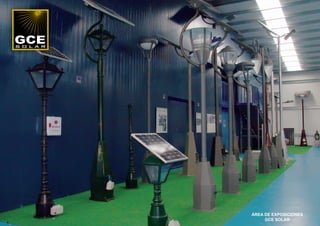

ÁREA DE EXPOSICIONES
GCE SOLAR
6

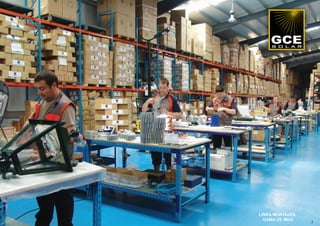

LINEA MONTAJES
GAMA DE MDA
7

INSTALACIONES
GCE SOLAR
8

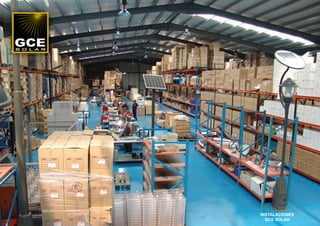

INSTALACIONES
GCE SOLAR
9

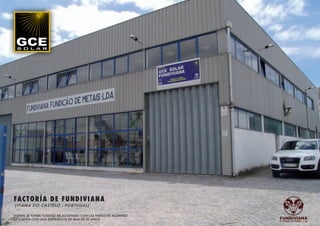

FACT O RÍA D E F U ND IV IA N A
(VIAN A DO C AS TELO - PORTUGAL)

DONDE SE FUNDE TODO LO RELACIONADO CON LAS PARTES DE ALUMINIO
SE CUENTA CON UNA EXPERIENCIA DE MAS DE 20 AÑOS
10

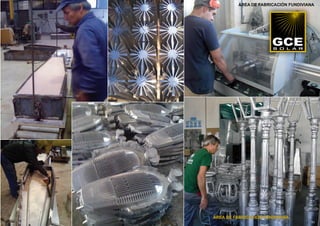

ÁREA DE FABRICACIÓN FUNDIVIANA

ÁREA DE FABRICACIÓN FUNDIVIANA
11

AHORRO ENERGÉTICO CONTAMINACIÓN LUMINICA
El suministro de energía es una de las principales preocupaciones de nuestra sociedad, el La contaminación lumínica, es el brillo o resplandor luminoso, que por las noches se genera
agotamiento de las fuentes de energía tradicionales, los altos precios del petróleo, así como por la iluminación artificial, principalmente producido por los sistemas de alumbrado exte-
los graves problemas ambientales provocados por la emisión de gases de efecto invernadero rior.
a la atmósfera, ponen de relieve la necesidad de un nuevo modelo energético basado en
criterios de ahorro energético, sostenibilidad ambiental, económica y social. Recordando, Este resplandor hace que se incremente el brillo del fondo natural del cielo, disminuyendo la
que la mejor fuente de energía, es aquélla que no se consume. capacidad de observación de los objetos astronómicos.

Por todo ello la tecnología MICROLED PLUS, que GCE Solar desarrolla y comercializa De esta forma se define el flujo hemisférico superior instalado FHSinst, emitido por una lu-
abre una nueva puerta en lo referente a las posibilidades de ahorro energético, permitiendo minaria como el dirigido por encima del plano horizontal, expresado en tanto por ciento del
ahorros que oscilan entre un 70% y un 93% de la potencia eléctrica instalada en iluminación. flujo total emitido por la luminaria. Este valor está limitado por el RD 1890/08, y en función
Este ahorro energético se basa en las dos características técnicas principales, de esta nueva de la sensibilidad de la zona en la que se encuentre nuestra instalación, desde el punto de
tecnología MICROLED PLUS, y que son: vista de la observación astronómica.

1º La gran capacidad de producción de energía lumínica, por cada vatio consumido Desde esta nueva perspectiva o concepto, nuestra tecnología MICROLED PLUS, cumple
90 - 113 lm/W. sobradamente con los requerimientos normativos ya que el FHSinst de nuestros dispositivos
y luminarias es del 0%, por encima de los 90º.
2º El alto rendimiento lumínico de los focos de emisión de luz MICROLED PLUS,
ya que todo el flujo luminoso producido se dirige hacia las superficies a iluminar,
sin presentar pérdidas por reflexiones en las luminarias sobre las que se montan.

La utilización de esta nueva tecnología es aplicable a todos los ámbitos de utilización de
sistemas de iluminación artificial, a tener en cuenta en usos domésticos, edificios de uso
terciario, industrias y sobre todo en los sistemas de alumbrado exterior que constituyen gran
parte del consumo de electricidad y energía de los Ayuntamientos.

Por esta razón, cualquier usuario que pretenda reducir su consumo energético en sus sis-
temas de iluminación ha de considerar y plantearse la utilización de la nueva tecnología
MICROLED PLUS.

12

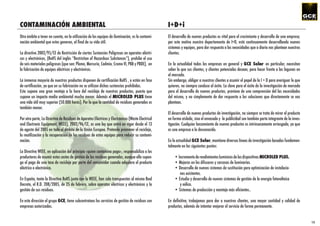

CONTAMINACIÓN AMBIENTAL I+D+i
Otro ámbito a tener en cuenta, en la utilización de los equipos de iluminación, es la contami- El desarrollo de nuevos productos es vital para el crecimiento y desarrollo de una empresa;
nación ambiental que estos generan, al final de su vida útil. por este motivo nuestro departamento de I+D, está continuamente desarrollando nuevos
sistemas y equipos, para dar respuesta a las necesidades que a diario nos plantean nuestros
La directiva 2002/95/CE de Restricción de ciertas Sustancias Peligrosas en aparatos eléctri- clientes.
cos y electrónicos, (RoHS del inglés “Restriction of Hazardous Substances”), prohíbe el uso
de seis materiales peligrosos (que son: Plomo, Mercurio, Cadmio, Cromo VI, PBB y PBDE), en En la actualidad todas las empresas en general y GCE Solar en particular, necesitan
la fabricación de equipos eléctricos y electrónicos. saber lo que sus clientes, y clientes potenciales desean, para hacer frente a las lagunas en
el mercado.
La inmensa mayoría de nuestros productos disponen de certificación RoHS , o están en fase Sin embargo, obligar a nuestros clientes a asumir el papel de la I + D para averiguar lo que
de certificación, ya que en su fabricación no se utilizan dichas sustancias prohibidas. quieren, no siempre conduce al éxito. La clave para el éxito de la investigación de mercado
Esto supone una gran ventaja a la hora del reciclaje de nuestros productos, puesto que para el desarrollo de nuevos productos, proviene de una comprensión del las necesidades
supone un impacto medio ambiental mucho menor. Además el MICROLED PLUS tiene del mismo, y no simplemente de dar respuesta a las soluciones que directamente se nos
una vida útil muy superior (50.000 horas). Por lo que la cantidad de residuos generados es plantean.
también menor.
El desarrollo de nuevos productos de investigación, no siempre se trata de mirar el producto
Por otra parte, La Directiva de Residuos de Aparatos Eléctricos y Electrónicos (Waste Electrical en forma aislada, sino el envasado y la publicidad son también parte integrante de la inves-
and Electronic Equipment, WEEE), 2002/96/CE, es una ley que entró en vigor desde el 13 tigación. Cualquier lanzamiento de nuevos productos es intrínsecamente arriesgada, ya que
de agosto del 2005 en todo el ámbito de la Unión Europea. Pretende promover el reciclaje, es una empresa a lo desconocido.
la reutilización y la recuperación de los residuos de estos equipos para reducir su contami-
nación. En la actualidad GCE Solar, mantiene diversas líneas de investigación basadas fundamen-
talmente en los siguientes puntos:
La Directiva WEEE, en aplicación del principio «quien contamina paga», responsabiliza a los
productores de asumir estos costes de gestión de los residuos generados, aunque ello supon- • Incremento de rendimientos lumínicos de los dispositivos MICROLED PLUS.
ga el pago de una tasa de reciclaje por parte del consumidor cuando adquiera el producto • Mejoras en los difusores y carcasas de luminarias.
eléctrico o electrónico. • Desarrollo de nuevos sistemas de sustitución para optimización de instalacio-
nes existentes.
En España, tanto la Directiva RoHS junto con la WEEE, han sido transpuestas al mismo Real • Estudio y desarrollo de nuevos sistemas de gestión de la energía fotovoltaica
Decreto, el R.D. 208/2005, de 25 de febrero, sobre aparatos eléctricos y electrónicos y la y eólica.
gestión de sus residuos. • Sistemas de producción y montaje más eficientes..

En esta dirección el grupo GCE, tiene subcontrataos los servicios de gestión de residuos con En definitiva, trabajamos para dar a nuestros clientes, una mayor cantidad y calidad de
empresas autorizadas. productos, además de intentar mejorar el servicio de forma permanente.

13

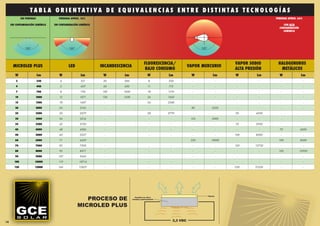

TABL A ORIENTATIVA DE EQUIVALENCIAS ENTRE DISTINTAS TECNOLOGÍAS
SIN PERDIDAS PERDIDAS APROX. 16% PERDIDAS APROX. 66%

SIN CONTAMINACIÓN LUMÍNICA SIN CONTAMINACIÓN LUMÍNICA CON ALTA
CONTAMINACIÓN
LUMINICA

FLUORESCENCIA/ VAPOR SODIO HALOGENUROS
MICROLED PLUS LED INCANDESCENCIA VAPOR MERCURIO
BAJO CONSUMO ALTA PRESIÓN METÁLICOS
W Lm W Lm W Lm W Lm W Lm W Lm W Lm
3 330 4 321 50 500 8 520 - - - - - -

4 440 5 429 60 600 11 715 - - - - - -

7 700 8 750 100 1000 18 1170 - - - - - -

10 1000 12 1071 150 1500 24 1560 - - - - - -

15 1500 18 1607 - 36 2340 - - - - - -

20 2000 24 2143 - - - 80 3200 - - - -

25 2500 30 2679 - 58 3770 - - 50 4250 - -

30 3000 36 3214 - - - 125 5000 - - - -

35 3500 42 3750 - - - - - 70 5950 - -

40 4000 48 4286 - - - - - - - 70 6020

50 5000 60 5357 - - - - - 100 8500 - -

60 6000 71 6429 - - - 250 10000 - - 100 8600

70 7000 83 7500 - - - - - 150 12750 - -

80 8000 95 8571 - - - - - - - 150 12900

90 9000 107 9643 - - - - - - - - -

100 10000 119 10714 - - - - - - - - -

120 12000 143 12857 - - - - - 250 21250 - -

Luz

PROCESO DE
Resina
Pastillas de sílice
tratadas químicamente

MICROLED PLUS Radiación de calor

14 3,3 VDC

_____2.0_____
1 – 2 kW.h/m2/día. 4 – 5 kW.h/m2/día.

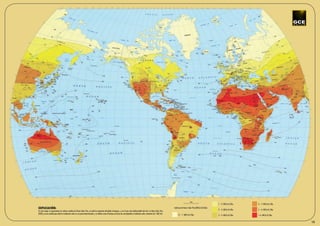

EXPLICACIÓN: Isolíneas de Horas Solar Pico (kW.h/m2/día).
2 – 3 kW.h/m /día.
2
5 – 6 kW.h/m2/día.
En este mapa se representan los valores medios de Horas Solar Pico, en toda la extensión del globo terráqueo, y en el mes más desfavorable del año. La Hora Solar Pico
(HSP), es una unidad que mide la irradiación solar en un punto determinado, y se deﬁne como el tiempo en horas de una hipotética irradiación solar constante de 1 kW/m2. 0 – 1 kW.h/m2/día. 3 – 4 kW.h/m2/día. > 6 kW.h/m2/día.

15

VENTAJAS DE INSTALACIÓN DE LAS «FAROLAS SOLARES GCE SOLAR»

La energía solar es una fuente de energía reno- Tecnología MICROLED PLUS en luminarias de alta
vable, no contaminante e inagotable, que para su calidad, sin deslumbramientos.
aprovechamiento en alumbrados exteriores, de nú-
cleos urbanos o rurales, áreas industriales o de in- Placas solares certificadas de alto rendimiento.
fraestructuras, zonas verdes, campings, instalacio- Baterías de gel altamente eficientes.
nes deportivas o espacios singulares…, se instalan
de forma más generalizada farolas solares. Dispositivo antirrobo de baterías, controladores de
carga y protección así como cableado identificati-
General de Cuadros Eléctricos SOLAR, sensible al vo.
aprovechamiento de las energías limpias (energías
renovables) y bajo su marca «GCE SOLAR», dis- Diseños funcionales y estéticos, en aluminio inyec-
pone de un amplio catálogo de farolas solares que tado o acero; en una amplia gama de colores, ap-
presentan entre otras, las siguientes ventajas com- tos para cualquier necesidad y circunstancia.
petitivas:

PROCESOS DE FABRICACIÓN MICROLED

16

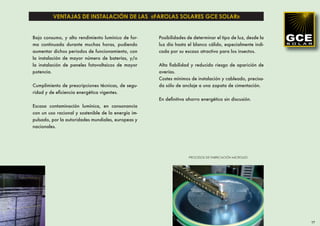

VENTAJAS DE INSTALACIÓN DE LAS «FAROLAS SOLARES GCE SOLAR»

Bajo consumo, y alto rendimiento lumínico de for- Posibilidades de determinar el tipo de luz, desde la
ma continuada durante muchas horas, pudiendo luz día hasta el blanco cálido, especialmente indi-
aumentar dichos periodos de funcionamiento, con cada por su escaso atractivo para los insectos.
la instalación de mayor número de baterías, y/o
la instalación de paneles fotovoltaicos de mayor Alta fiabilidad y reducido riesgo de aparición de
potencia. averías.
Costes mínimos de instalación y cableado, precisa-
Cumplimiento de prescripciones técnicas, de segu- da sólo de anclaje a una zapata de cimentación.
ridad y de eficiencia energética vigentes.
En definitiva ahorro energético sin discusión.
Escasa contaminación lumínica, en consonancia
con un uso racional y sostenible de la energía im-
pulsado, por la autoridades mundiales, europeas y
nacionales.


17

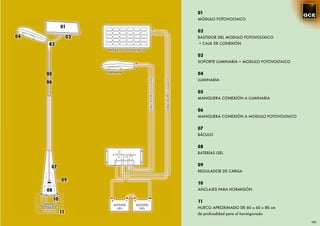

FUNCIONAMIENTO

El funcionamiento es totalmente autónomo, a modo de pe- COMPONENTES DE LAS FAROLAS SOLARES
queñas centrales fotovoltaicas. Los paneles solares captan
durante el día la energía solar, transformándola en energía PANELES FOTOVOLTAICOS
eléctrica; y almacenándose en las baterías de gel, a través
de un controlador de carga; para que finalmente y cuando Es el componente del sistema, encargado de captar la ener-
sea necesario, mediante mecanismos programados y progra- gía del Sol y transformarla en electricidad.
mables se pongan en funcionamiento las luminarias, que se Suelen ser claramente identificables por su posición destaca-
alimentarán de la energía previamente almacenada en dida dentro del conjunto. Normalmente se colocan en lo alto
chas baterías. de la estructura para así lograr una mayor captación de la
energía solar.
Los paneles deben estar siempre orientados hacia el sur y
con la inclinación adecuada en función de la latitud (exis-
tiendo en este sentido varios criterios, siendo uno de ellos el
consistente en inclinarlo el mismo número de grados de la
latitud + 5º).
Los paneles solares son del todo similares a los empleados
para otras aplicaciones fotovoltaicas, solo que adaptados en
tamaño. Normalmente se emplean aquellos materiales semi-
conductores de mejor rendimiento como los monocristalinos.

Estos paneles se instalan en posición fija una vez situados
con la inclinación adecuada a través de la regulación que
dispone el soporte del panel.

18

FUNCIONAMIENTO

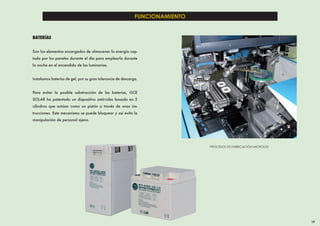

BATERÍAS

Son los elementos encargados de almacenar la energía cap-
tada por los paneles durante el día para emplearla durante
la noche en el encendido de las luminarias.

Instalamos baterías de gel, por su gran tolerancia de descarga.

Para evitar la posible substracción de las baterías, GCE
SOLAR ha patentado un dispositivo antirrobo basado en 2
cilindros que actúan como un pistón a través de unas ins-
trucciones. Este mecanismo se puede bloquear y así evita la
manipulación de personal ajeno.


19

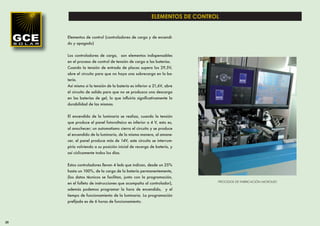

ELEMENTOS DE CONTROL

Elementos de control (controladores de carga y de encendi-
do y apagado)

Los controladores de carga, son elementos indispensables
en el proceso de control de tensión de carga a las baterías.
Cuando la tensión de entrada de placas supera los 29,5V,
abre el circuito para que no haya una sobrecarga en la ba-
tería.
Así mismo si la tensión de la batería es inferior a 21,6V, abre
el circuito de salida para que no se produzca una descarga
en las baterías de gel, lo que influiría significativamente la
durabilidad de las mismas.

El encendido de la luminaria se realiza, cuando la tensión
que produce el panel fotovoltaico es inferior a 4 V, esto es,
al anochecer; un automatismo cierra el circuito y se produce
el encendido de la luminaria, de la misma manera, al amane-
cer, el panel produce más de 14V, este circuito se interrum-
piría volviendo a su posición inicial de recarga de batería, y
así cíclicamente todos los días.

Estos controladores llevan 4 leds que indican, desde un 25%
hasta un 100%, de la carga de la batería permanentemente,
(los datos técnicos se facilitan, junto con la programación,
en el folleto de instrucciones que acompaña al controlador),
además podemos programar la hora de encendido, y el
tiempo de funcionamiento de la luminaria. La programación
prefijada es de 6 horas de funcionamiento.

20

LAS FAROLAS SOLARES Y SU DISTINTO RENDIMIENTO EN LAS DIFERENTES ESTACIONES DEL AÑO

Un factor muy a tener en cuenta por el comprador de una farola Habrá que considerar por tanto en la elección de una farola
solar, es la variabilidad de su rendimiento a lo largo del año. solar el uso que se le vaya a dar, y el número de horas de luz
que se le puede exigir, ya que puede ser posible, por ejemplo,
Los rayos del Sol no inciden con la misma inclinación sobre la pla- que no sea necesario que permanezca encendida durante toda
ca solar, en todas las estaciones del año, siendo siempre mayor la noche, sino sólo las primeras horas, con lo que bastará con un
la energía que recibe la superficie terrestre en verano, que la que modelo más pequeño y más económico (podemos suministrarlas
recibe en invierno, y siendo también mayor la diferencia entre con 2 potencias distintas en la misma luminaria, que podemos
ambas estaciones conforme nos alejamos del ecuador. regularlas a diferentes horas).

Así, en áreas de clima templado (Europa, Suramérica) las dife- La farola solar, como ya se ha dicho antes, es autónoma en su
rencias de ésta inclinación de los rayos solares entre el invierno funcionamiento, y no depende de la proximidad de la red eléc-
y el verano son muy marcadas siendo mucho menos percepti- trica general, para su funcionamiento; si bien, se deben dar dos
bles en áreas tropicales y subtropicales (México, Centroamérica, requisitos mínimos para su instalación.
Perú, Islas Canarias) donde los rayos del inciden de forma más
perpendicular durante todo el año. Condiciones mínimas para la instalación de una farola solar

Por otro lado también será necesario tener en cuenta las carac- - Que se disponga de un lugar despejado, donde se pueda ase-
terísticas climáticas locales, en concreto el número de días con- gurar que el Sol incide un número adecuado de horas al día,
secutivos en los que el cielo pueda permanecer nublado, ya que evitándose que existan obstáculos próximos a la farola. También
sólo la radiación solar directa (la que nos llega cuando no hay se deberá tener en cuenta, que la sombra que proyectan esos
nubes que cubran el Sol) recarga eficazmente las baterías. Todos posibles obstáculos, varia de tamaño en función de la estación en
estos factores tendrán su reflejo en el rendimiento de las farolas. que nos encontremos, siendo máxima el primer día del invierno y
Las farolas de menor potencia, si pueden llegar a acusar esta va- mínima el primer día del Verano.
riabilidad en la cantidad de energía del Sol que recibe la Tierra.
Así mientras en momentos del año con gran radiación solar la -Se debe disponer de una zapata de cimentación, dotada de sus
farola puede funcionar a pleno rendimiento, durante un buen nú- correspondientes pernos de anclaje, sobre los que se pueda fijar
mero de horas, en invierno, el número de horas y la potencia de la farola de manera adecuada, y que garantice la estabilidad
la luz emitida por la farola puede verse sensiblemente reducido y del conjunto, frente a las hipótesis de carga acordes con la zona
en momentos especialmente desfavorables incluso interrumpido. climática en la que se realice su instalación.

Estos factores, afectarán en mucha menor medida a las farolas
solares de mayor potencia, las cuales pueden asegurar un sumi-
nistro de luz mucho más estable durante todo el año, si bien son
las más costosas (damos 3 variantes en horas de reserva).

21

ÍNDICE
S E R I E S S E R I E S S E R I E S S E R I E S S E R I E S S E R I E S
F S-0200 FS- 0400 F S-0 60 0 F S-090 0 F S - 10 00 G3000
F S-0300 FS- 0500 F S-0 60 0P F S-090 0 G F S - 120 0 GF-4000
FS- TROPI C F S-0700 F S-090 0 D F S - 150 0 GF-4500

PÁGIN AS
PÁGIN AS PÁGIN AS
PÁGIN AS PÁGIN AS
PÁGIN AS PÁGIN AS
PÁGIN AS PÁGIN AS
PÁGIN AS PÁGIN AS
PÁGIN AS
26 • 30
26 • 30 36 • 40 • 46
36 • 40 • 46 50 • 54 • 58
50 • 54 • 58 66 • 72 • 78
66 • 72 • 78 82 • 86 •90
82 • 86 •90 94 • 98
94 • 98
22

ÍNDICE
S E R I E S S E R I E S E R I E S S E R I E S S E R I E S S E R I E S
F S U-022 G MDA C ON T R A BA DLM
F S-D E S IGN MDA4A AM A BA M TFM
BMAN KIT- AL PM

PÁGIN AS
PÁGIN AS PÁGIN A
PÁGIN A PÁGIN AS
PÁGIN A PÁGIN AS
PÁGIN A PÁGIN AS
PÁGIN A PÁGIN AS
PÁGIN A
100 • 102
100 • 102 104
104 112 • 113 • 115
112 • 113 • 115 117 76
•119 120135
• 124 126 • 127141128
136 - •
23

ÍNDICE
S E R I E S S E R I E S S E R I E S S E R I E S S E R I E S S E R I E S
M 27 LM CONGE G S2 P M S - 10 PS
GU10 G 240 HI SL P M E- 30 P600
LMP G LF2000 G S4
PRO T E A
L A N T 15

CONGELADORES PROYECTORES CON
Y FRIGORÍFICOS MICROLED
SOLARES
12V/24V

INVERSORES
DE ONDA MODIFICADA

PÁGIN AS PÁGIN AS PÁGIN AS PÁGIN AS PÁGIN AS PÁGIN AS
130 • 131 132 • 133 • 134 136 • 137 138 - 145 146 • 147 148 • 152
24

ÍNDICE
S E R I E S S E R I E S E R I E S E R I E S S E R I E S E R I E S
PS RS BS G SM BT BA S ES
PI SL BÁC U LO S
AE RO

PROYECTORES Y BOMBEO MÓDULOS BATERÍAS
LUMINARIAS CON SOLAR FOTOVOLTAICOS DE GEL
MICROLED PLUS MONOCRISTALINOS DE 2V Y 12V

SISTEMA DE GENERACIÓN
ELÉCTRICA
CENTRALIZADA

PÁGIN AS PÁGIN A PÁGIN A PÁGIN A PÁGIN AS PÁGIN AS
156 • 159 165 • 168 171 172 - 176 177 - 181 182 - 189
25

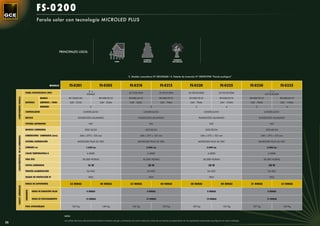

FS-0200
Farola solar con tecnología MICROLED PLUS

PRINCIPALES USOS:

CAMINOS PARQUES
CASA RURALES NATURALES

S. Modelo comunitario Nº 001674540 • S. Patente de invención Nº 200901998 “Farola ecológica”

MODELO FS-0201 FS-0205 FS-0210 FS-0215 FS-0220 FS-0225 FS-0230 FS-0235
2 x 2 x
PANEL FOTOVOLTAICO (WP) SL-75CE-30M SL-95CE-30M SL120-CE-30M SL135-CE-30M
GSM42 SL75-CE-30M
MODELO BT-12M31AC BT-HSE-55-12 BT-HSE-55-12 BT-HSE-70-12 BT-HSE-70-12 BT-HSE-55-12 BT-HSE-70-12 BT-HSE-55-12
COMPONENTES FAROLA

BATERÍAS AMPERIOS / HORA 24V - 31Ah 24V - 55Ah 24V - 55Ah 24V - 70Ah 24V - 70Ah 24V - 110Ah 24V - 70Ah 24V - 110Ah
UNIDADES 2 2 2 4 2 4

CONTROLADOR CONTR-24101 CONTR-24101 CONTR-24101 CONTR-24101

BÁCULO FUNDICIÓN ALUMINIO FUNDICIÓN ALUMINIO FUNDICIÓN ALUMINIO FUNDICIÓN ALUMINIO

SISTEMA ANTIRROBO NO NO NO NO

MODELO LUMINARIA GS2-16/24 GS2-20/24 GS2-30/24 GS2-40/24

DIMENSIONES LUMINARIA (mm) 540 x 275 x 125 mm 540 x 275 x 125 mm 540 x 275 x 125 mm 540 x 275 x 125 mm
CARACTERÍSTICAS DE LA LUMINARIA

SISTEMA ILUMINACIÓN MICROLED PLUS 36 VDC MICROLED PLUS 36 VDC MICROLED PLUS 36 VDC MICROLED PLUS 36 VDC

LÚMENES Lm 1.600 Lm 2.000 Lm 3.000 Lm 4.000 Lm

COLOR TEMPERATURA K 4.500K 4.500K 4.500K 4.500K

VIDA ÚTIL 50.000 HORAS 50.000 HORAS 50.000 HORAS 50.000 HORAS

VATIOS LUMINARIA 16 W 20 W 30 W 40 W

TENSIÓN ALIMENTACIÓN 24 VDC 24 VDC 24 VDC 24 VDC

GRADO DE PROTECCIÓN IP IP65 IP65 IP65 IP65

HORAS DE AUTONOMÍA 23 HORAS 40 HORAS 33 HORAS 40 HORAS 28 HORAS 44 HORAS 21 HORAS 33 HORAS
CARACT. GENERALES

RENDIMIENTO

HORAS DE RADIACIÓN SOLAR 4 HORAS 4 HORAS 4 HORAS 4 HORAS

HORAS DE FUNCIONAMIENTO 13 HORAS 13 HORAS 13 HORAS 13 HORAS

PESO APROXIMADO 135 Kg 140 Kg 142 Kg 155 Kg 150 Kg 155 Kg 157 Kg 160 Kg

NOTA:

Los datos técnicos del panel fotovoltaico baterías de gel y luminarias así como todas las cotas de las farolas se especiﬁcan en los apartados especiales que ﬁguran en este catálogo.
26

FS-0200

La incorporación de nuestras farolas solares en su proyecto tiene las siguientes ventajas económicas y medioambientales:

• CONTRIBUCIÓN A LOS OBJETIVOS DEL PROTOCOLO DE KYOTO REDUCIENDO EL CONSUMO ELÉCTRICO EN ALUMBRADO.

• DESAPARECEN LOS COSTES Y PROCEDIMIENTOS PARA EL SUMINISTRO ELÉCTRICO DE LA FAROLA.

• LIBERTAD DE INSTALACIÓN EN CUALQUIER ZONA CON NECESIDAD DE ALUMBRADO.

• FÁCIL INSTALACIÓN, NO REQUIERE APENAS OBRA CIVIL.

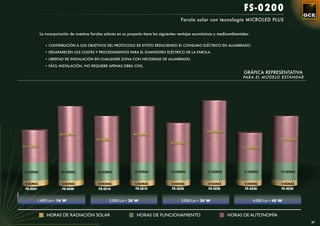

GRÁFICA REPRESENTATIVA
PARA EL MODELO ESTÁNDAR

44 HORAS
40 HORAS 40 HORAS
33 HORAS 33 HORAS
28 HORAS
23 HORAS 21 HORAS

13 HORAS 13 HORAS 13 HORAS 13 HORAS 13 HORAS 13 HORAS 13 HORAS 13 HORAS

4 HORAS 4 HORAS 4 HORAS 4 HORAS 4 HORAS 4 HORAS 4 HORAS 4 HORAS
FS-0201 FS-0205 FS-0210 FS-0215 FS-0220 FS-0225 FS-0230 FS-0235
LUMINARIA

1.600 Lm • 16 W 2.000 Lm • 20 W 3.000 Lm • 30 W 4.000 Lm • 40 W

HORAS DE RADIACIÓN SOLAR HORAS DE FUNCIONAMIENTO HORAS DE AUTONOMÍA
27

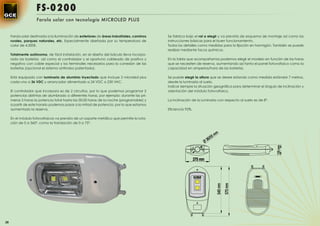

FS-0200

Farola solar destinada a la iluminación de exteriores de áreas industriales, caminos Se fabrica bajo el ral a elegir y va prevista de esquema de montaje así como las
rurales, parques naturales, etc. Especialmente diseñada por su temperatura de instrucciones básicas para el buen funcionamiento.
color de 4.500K. Todos los detalles como medidas para la fijación en hormigón. También se puede
realizar mediante tacos químicos.
Totalmente autónoma, de fácil instalación, en el diseño del báculo lleva incorpo-
rado las baterías así como el controlador y el oportuno cableado de positivo y En la tabla que acompañamos podemos elegir el modelo en función de las horas
negativo con cable especial y los terminales necesarios para la conexión de las que se necesiten de reserva, aumentando así tanto el panel fotovoltaico como la
baterías (opcional el sistema antirrobo patentado). capacidad en amperios/hora de las baterías.

Está equipada con luminaria de aluminio inyectado que incluye 2 microled plus Se puede elegir la altura que se desee estando como medida estándar 7 metros,
cada uno a 36 VDC y arrancador alimentado a 24 VDC o 230 VAC. desde la luminaria al suelo.
Indicar siempre la situación geográfica para determinar el ángulo de inclinación y
El controlador que incorpora es de 2 circuitos, por lo que podemos programar 2 orientación del módulo fotovoltaico.
potencias distintas de alumbrado a diferentes horas, por ejemplo: durante las pri-
meras 5 horas la potencia total hasta las 00:00 horas de la noche (programable) y La inclinación de la luminaria con respecto al suelo es de 8º.
a partir de este horario podemos pasar a la mitad de potencia, por lo que estamos
aumentado la reserva. Eficiencia 92%.

En el módulo fotovoltaicos va previsto de un soporte metálico que permite la rota-
ción de 0 a 360º, como la translación de 0 a 75º.

28

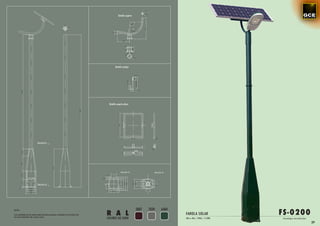

Detalle soporte

Detalle anclaje

Detalle soporte placa

Sección B

Sección A Sección B

Sección A

3007 7039 6404
R A L FS-0200
NOTA:

Las medidas de la altura del báculo pueden cambiar en función de FAROLA SOLAR
las necesidades de cada caso.
COLORES DE SERIE 30w a 40w / 24Vdc / 4.500k Tecnología micr oled plus
29

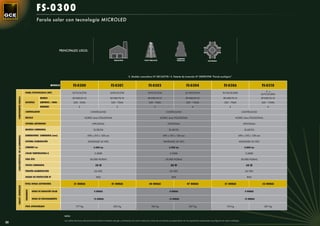

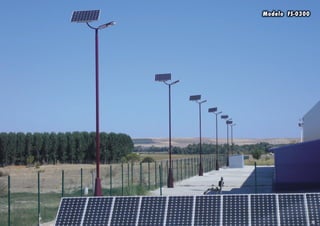

FS-0300
Farola solar con tecnología MICROLED

PRINCIPALES USOS:

CAMINOS
INDUSTRIA VÍAS PUBLICAS RURALES ROTONDAS


MODELO FS-0300 FS-0301 FS-0303 FS-0304 FS-0306 FS-0310
2 x
PANEL FOTOVOLTAICO (WP) SL75-CE-27M SL95-CE-27M SL95-CE-27M SL120CE-27M SL135-CE-30M
SL75-CE-30M
MODELO BT-HSE-55-12 BT-HSE-70-12 BT-HSE-70-12 BT-HSE-55-12 BT-HSE-70-12 BT-HSE-55-12
COMPONENTES FAROLA

BATERÍAS AMPERIOS / HORA 24V - 55Ah 24V - 70Ah 24V - 70Ah 24V - 110Ah 24V - 70Ah 24V - 110Ah

CONTROLADOR CONTR-24102 CONTR-24102 CONTR-24102

BÁCULO ACERO 4mm POLIGONAL ACERO 4mm POLIGONAL ACERO 4mm POLIGONAL

SISTEMA ANTIRROBO OPCIONAL OPCIONAL OPCIONAL

MODELO LUMINARIA SL-30/24 SL-40/24 SL-60/24

DIMENSIONES LUMINARIA (mm) 690 x 310 x 128 mm 690 x 310 x 128 mm 690 x 310 x 128 mm

SISTEMA ILUMINACIÓN MICROLED 36 VDC MICROLED 36 VDC MICROLED 36 VDC

LÚMENES Lm 2.400 Lm 3.200 Lm 4.800 Lm

COLOR TEMPERATURA K 5.500K 5.500K 5.500K

VIDA ÚTIL 50.000 HORAS 50.000 HORAS 50.000 HORAS

VATIOS LUMINARIA 30 W 40 W 60 W

TENSIÓN ALIMENTACIÓN 24 VDC 24 VDC 24 VDC

GRADO DE PROTECCIÓN IP IP65 IP65 IP65

TOTAL HORAS AUTONOMÍA 31 HORAS 41 HORAS 40 HORAS 47 HORAS 21 HORAS 32 HORAS
CARACT. GENERALES

RENDIMIENTO

HORAS DE RADIACIÓN SOLAR 4 HORAS 4 HORAS 4 HORAS

HORAS DE FUNCIONAMIENTO 13 HORAS 13 HORAS 13 HORAS

PESO APROXIMADO 177 Kg 202 Kg 186 Kg 207 Kg 176 Kg 201 Kg

NOTA:

30

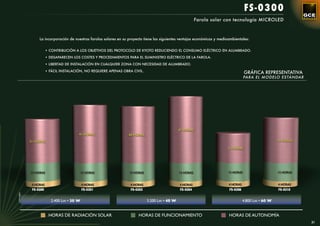

FS-0300






47 HORAS
41 HORAS 40 HORAS
31 HORAS 32 HORAS

21 HORAS

13 HORAS 13 HORAS 13 HORAS 13 HORAS 13 HORAS 13 HORAS

FS-0300 FS-0301 FS-0303 FS-0304 FS-0306 FS-0310
LUMINARIA

2.400 Lm • 30 W 3.200 Lm • 40 W 4.800 Lm • 60 W

31

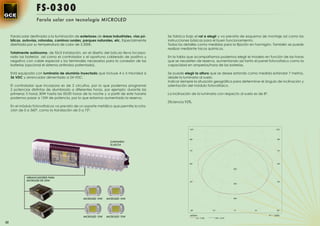

FS-0300

Farola solar destinada a la iluminación de exteriores de áreas industriales, vías pú- Se fabrica bajo el ral a elegir y va prevista de esquema de montaje así como las
blicas, autovías, rotondas, caminos rurales, parques naturales, etc. Especialmente instrucciones básicas para el buen funcionamiento.
diseñada por su temperatura de color de 5.500K. Todos los detalles como medidas para la ﬁjación en hormigón. También se puede

Está equipada con luminaria de aluminio inyectado que incluye 4 o 5 microled a Se puede elegir la altura que se desee estando como medida estándar 7 metros,
36 VDC y arrancador alimentado a 24 VDC. desde la luminaria al suelo.
El controlador que incorpora es de 2 circuitos, por lo que podemos programar orientación del módulo fotovoltaico.
2 potencias distintas de alumbrado a diferentes horas, por ejemplo: durante las
primeras 5 horas 30W hasta las 00:00 horas de la noche y a partir de este horario La inclinación de la luminaria con respecto al suelo es de 8º.
podemos pasar a 15W de potencia, por lo que estamos aumentado la reserva.
Eﬁciencia 92%.

105º 105º

90º 90º
LUMINARIA
SL-60/24

75º 75º

60º 60º

200

ARRANCADORES PARA
MICROLED DE 30W 45º 45º
300

MICROLED 15W MICROLED 15W 400

30º 15º 0º 15º 30º

cd/klm η = 120%
MICROLED 15W MICROLED 15W
C0 - C180 C90 - C270

32

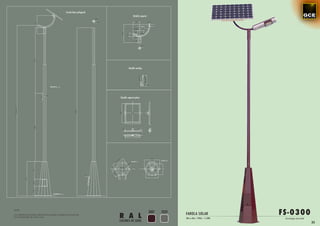

Farola base poligonal
Detalle soporte

Detalle anclaje


FS-0300
NOTA:
3007 7039
Las medidas de la altura del báculo pueden cambiar en función de
las necesidades de cada caso. R A L FAROLA SOLAR
30w a 60w / 24Vdc / 5.500k Tecnología micr oled
COLORES DE SERIE
33

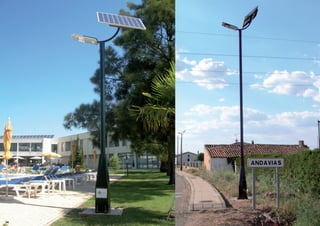

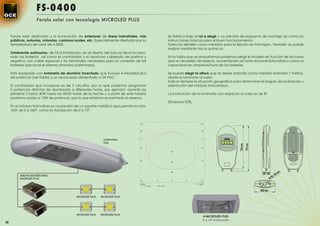

FS-0400

PRINCIPALES USOS:

CAMINOS


MODELO FS-0400 FS-0402 FS-0403 FS-0404 FS-0406 FS-0407 FS-0408 FS-0409 FS-0410 FS-0411
2 x 2 x
PANEL FOTOVOLTAICO (WP) SL75-CE-30M SL95CE-30M SL95-CE-30M SL120-CE-30M SL120-CE-30M SL135-CE-30M
SL75-CE-30M SL95-CE-30M
MODELO BT-HSE-55-12 BT-HSE-70-12 BT-HSE-70-12 BT-HSE-55-12 BT-HSE-55-12 BT-HSE-70-12 BT-HSE-55-12 BT-HSE-70-12 BT-HSE-70-12 BT-HSE-100-12
COMPONENTES FAROLA

BATERÍAS AMPERIOS / HORA 24V - 55Ah 24V - 70Ah 24V - 70Ah 24V - 110Ah 24V - 110Ah 24V - 140Ah 24V - 110Ah 24V - 140Ah 24V - 140Ah 24V - 200Ah

CONTROLADOR CONTR-24102 CONTR-24102 CONTR-24102 CONTR-24102 CONTR-24102
ACERO 4mm
BÁCULO ACERO 4mm POLIGONAL ACERO 4mm POLIGONAL ACERO 4mm POLIGONAL ACERO 4mm POLIGONAL BAP 1230
POLIGONAL
SISTEMA ANTIRROBO OPCIONAL OPCIONAL OPCIONAL OPCIONAL OPCIONAL

MODELO LUMINARIA GS4-32/24 GS4-40/24 GS4-50/24 GS4-60/24 GS4-70/24

DIMENSIONES LUMINARIA (mm) 690 x 310 x 128 mm 690 x 310 x 128 mm 690 x 310 x 128 mm 690 x 310 x 128 mm 690 x 310 x 128 mm

SISTEMA ILUMINACIÓN MICROLED PLUS 36 VDC MICROLED PLUS 36 VDC MICROLED PLUS 36 VDC MICROLED PLUS 36 VDC MICROLED PLUS 36 VDC

LÚMENES Lm 3.200 Lm 4.000 Lm 5.000 Lm 6.000 Lm 7.000 Lm

COLOR TEMPERATURA K 4.500K 4.500K 4.500K 4.500K 4.500K

VIDA ÚTIL 50.000 HORAS 50.000 HORAS 50.000 HORAS 50.000 HORAS 50.000 HORAS

VATIOS LUMINARIA 32 W 40 W 50 W 60 W 70 W

TENSIÓN ALIMENTACIÓN 24 VDC 24 VDC 24 VDC 24 VDC 24 VDC

GRADO DE PROTECCIÓN IP IP65 IP65 IP65 IP65 IP65

TOTAL HORAS AUTONOMÍA 30 HORAS 38 HORAS 30 HORAS 47 HORAS 38 HORAS 48 HORAS 31 HORAS 40 HORAS 34 HORAS 49 HORAS
CARACT. GENERALES

RENDIMIENTO

HORAS DE RADIACIÓN SOLAR 4 HORAS 4 HORAS 4 HORAS 4 HORAS 4 HORAS

HORAS DE FUNCIONAMIENTO 13 HORAS 13 HORAS 13 HORAS 13 HORAS 13 HORAS

PESO APROXIMADO 177 Kg 186 Kg 186 Kg 207 Kg 210 Kg 236 Kg 207 Kg 240 Kg 273 Kg 295 Kg

NOTA:

36

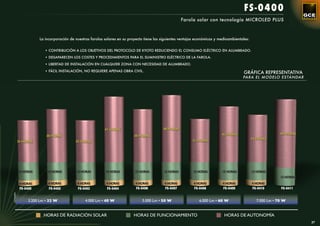

FS-0400






47 HORAS 48 HORAS
40 HORAS 49 HORAS
38 HORAS 38 HORAS
34 HORAS
30 HORAS 30 HORAS 31 HORAS

13 HORAS 13 HORAS 13 HORAS 13 HORAS 13 HORAS 13 HORAS 13 HORAS 13 HORAS 13 HORAS
13 HORAS

FS-0400 FS-0402 FS-0403 FS-0404 FS-0406 FS-0407 FS-0408 FS-0409 FS-0410 FS-0411
LUMINARIA

3.200 Lm • 32 W 4.000 Lm • 40 W 5.000 Lm • 50 W 6.000 Lm • 60 W 7.000 Lm • 70 W

37

FS-0400

Farola solar destinada a la iluminación de exteriores de áreas industriales, vías Se fabrica bajo el ral a elegir y va prevista de esquema de montaje así como las
públicas, autovías, rotondas, caminos rurales, etc. Especialmente diseñada por su instrucciones básicas para el buen funcionamiento.
temperatura de color de 4.500K. Todos los detalles como medidas para la ﬁjación en hormigón. También se puede

de potencia (ver tabla) y un arrancador alimentado a 24 VDC. desde la luminaria al suelo.
Eﬁciencia 92%.

105º 105º

90º 90º

LUMINARIA 75º 75º

GS4

60º 60º

200

45º 45º
300

400

ARRANCADORES PARA
MICROLED PLUS
30º 15º 0º 15º 30º

cd/klm η = 120%
C0 - C180 C90 - C270

MICROLED PLUS MICROLED PLUS

4 MICROLED PLUS
2 a 15º inclinación
38

Detalle soporte

Detalle anclaje


FS-0400
NOTA:
3007 7039
32w a 70w / 24Vdc / 4.500k Tecnología micr oled plus
COLORES DE SERIE
39

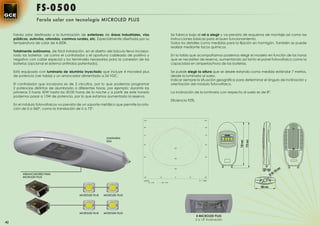

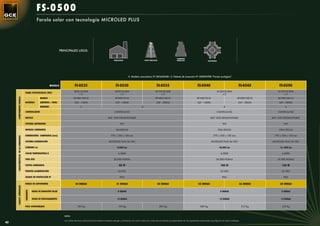

FS-0500

PRINCIPALES USOS:

CAMINOS


SL95-CE-30M SL95-CE-30M SL120-CE-30M SL120-CE-30M SL135-CE-30M
PANEL FOTOVOLTAICO (WP)
x2 x2 x2 x2 x2
COMPONENTES FAROLA

BATERÍAS AMPERIOS / HORA 24V - 110Ah 24V - 140Ah 24V - 200Ah 24V - 140Ah 24V - 200Ah 24V - 200Ah
UNIDADES 2 4 4 4


BÁCULO BAP 1230 DESMONTABLE BAP 1230 DESMONTABLE BAP 1230 DESMONTABLE

SISTEMA ANTIRROBO NO NO NO

MODELO LUMINARIA GS4-80/24 GS4-100/24 GS4-120/24


SISTEMA ILUMINACIÓN MICROLED PLUS 36 VDC MICROLED PLUS 36 VDC MICROLED PLUS 36 VDC

LÚMENES Lm 8.000 Lm 10.000 Lm 12 .000 Lm






HORAS DE AUTONOMÍA 24 HORAS 31 HORAS 45 HORAS 25 HORAS 36 HORAS 30 HORAS
CARACT. GENERALES

RENDIMIENTO



PESO APROXIMADO 185 Kg 194 Kg 200 Kg 200 Kg 212 Kg 215 Kg

NOTA:

40

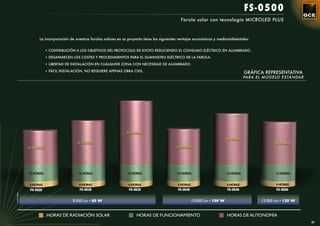

FS-0500






45 HORAS
36 HORAS
31 HORAS 30 HORAS
24 HORAS 25 HORAS


FS-0525 FS-0530 FS-0535 FS-0540 FS-0545 FS-0550
LUMINARIA

8.000 Lm • 80 W 10.000 Lm • 100 W 12.000 Lm • 120 W

41

FS-0500

Farola solar destinada a la iluminación de exteriores de áreas industriales, vías Se fabrica bajo el ral a elegir y va prevista de esquema de montaje así como las
públicas, autovías, rotondas, caminos rurales, etc. Especialmente diseñada por su instrucciones básicas para el buen funcionamiento.
temperatura de color de 4.500K. Todos los detalles como medidas para la ﬁjación en hormigón. También se puede

de potencia (ver tabla) y un arrancador alimentado a 24 VDC. desde la luminaria al suelo.
Eﬁciencia 92%.

105º 105º

90º 90º

75º 75º

LUMINARIA
GS4
60º 60º

200

45º 45º
300

400

ARRANCADORES PARA
MICROLED PLUS 30º 15º 0º 15º 30º

cd/klm η = 120%
C0 - C180 C90 - C270


4 MICROLED PLUS
42

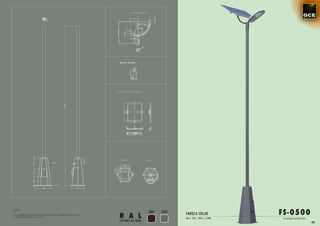

FS-0500
NOTA:
3007 7039
COLORES DE SERIE
43

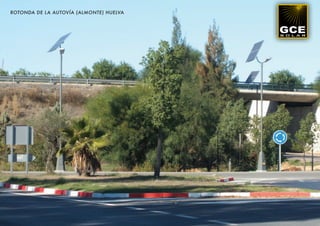

ROTONDA DE LA AUTOVÍA (ALMONTE) HUELVA

FS- TROPIC
Farola solar desmontable con tecnología MICROLED PLUS. Especialmente para uso en zonas tropicales.

PRINCIPALES USOS:

CAMINOS PARQUES
INDUSTRIA VÍAS PUBLICAS RURALES ROTONDAS NATURALES


MODELO FS-TROPIC/01 FS-TROPIC/02 FS-TROPIC/05 FS-TROPIC/07 FS-TROPIC/09 FS-TROPIC/10 FS-TROPIC/15 FS-TROPIC/16 FS-TROPIC/20 FS-TROPIC/21
PANEL FOTOVOLTAICO (WP) SL75-CE-30M SL75-CE-30M SL95-CE-30M SL120-CE-30M SL135-CE-30M

MODELO BTC-HSE-55-12 BTC-HSE-70-12 BTC-HSE-55-12 BTC-HSE-70-12 BTC-HSE-70-12 BTC-HSE-55-12 BTC-HSE-55-12 BTC-HSE-70-12 BTC-HSE-55-12 BTC-HSE-70-12
COMPONENTES FAROLA

BATERÍAS AMPERIOS / HORA 24V - 55Ah 24V - 70Ah 24V - 55Ah 24V - 70Ah 24V - 70Ah 24V - 110Ah 24V - 110Ah 24V - 140Ah 24V - 110Ah 24V - 140Ah


BÁCULO ACERO POLIGONAL DESMONTABLE ACERO POLIGONAL DESMONTABLE ACERO POLIGONAL DESMONTABLE ACERO POLIGONAL DESMONTABLE BAP 1230 DESMONTABLE

SISTEMA ANTIRROBO OPCIONAL OPCIONAL OPCIONAL OPCIONAL OPCIONAL

MODELO LUMINARIA GS4-32/24 GS4-40/24 GS4-50/24 GS4-60/24 GS4-70/24

DIMENSIONES LUMINARIA (mm) 690 x 310 x 128 mm 690 x 310 x 128 mm 690 x 310 x 128 mm 690 x 310 x 128 mm 690 x 310 x 128 mm








TOTAL HORAS AUTONOMÍA 26 HORAS 33 HORAS 22 HORAS 30 HORAS 24 HORAS 37 HORAS 30 HORAS 40 HORAS 26 HORAS 34 HORAS
CARACT. GENERALES

RENDIMIENTO

HORAS DE RADIACIÓN SOLAR 5,5 HORAS 5,5 HORAS 5,5 HORAS 5,5 HORAS 5,5 HORAS


PESO APROXIMADO 177 Kg 186 Kg 177 Kg 186 Kg 192 Kg 207 Kg 211 Kg 236 Kg 245 Kg 272 Kg

NOTA:

46

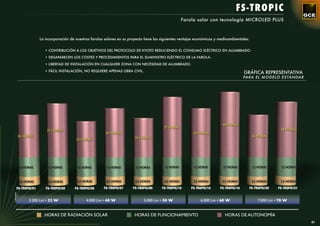

FS- TROPIC






40 HORAS
37 HORAS
33 HORAS 34 HORAS
30 HORAS 30 HORAS
26 HORAS 26 HORAS
24 HORAS
22 HORAS

12 HORAS 12 HORAS 12 HORAS 12 HORAS 12 HORAS 12 HORAS 12 HORAS 12 HORAS 12 HORAS 12 HORAS

5,5 HORAS 5,5 HORAS 5,5 HORAS 5,5 HORAS 5,5 HORAS 5,5 HORAS 5,5 HORAS 5,5 HORAS 5,5 HORAS 5,5 HORAS

FS-TROPIC/01 FS-TROPIC/02 FS-TROPIC/05 FS-TROPIC/07 FS-TROPIC/09 FS-TROPIC/10 FS-TROPIC/15 FS-TROPIC/16 FS-TROPIC/20 FS-TROPIC/21
LUMINARIA


47

FS- TROPIC
Farola solar desmontable con tecnología microled plus. Especialmente para uso en zonas tropicales.

Farola solar destinada a la iluminación de exteriores de naves industriales, vías En el módulo fotovoltaicos va previsto de un soporte metálico que permite la rota-
públicas, autovías, rotondas, caminos rurales, etc. Para zonas tropicales, donde ción de 0 a 360º, como la translación de 0 a 75º.
el báculo es desmontable para su mejor transporte y no necesita de soldaduras.
Bajo especificaciones podemos suministrar los arrancadores y controlador tropi- Se fabrica bajo el ral a elegir y va prevista de esquema de montaje así como las
calizados. instrucciones básicas para el buen funcionamiento.
Las baterías se incluyen con salida de cable totalmente herméticos, para evitar Todos los detalles como medidas para la fijación en hormigón. También se puede
posibles inundaciones o derivaciones por la humedad. realizar mediante tacos químicos.

Totalmente autónoma, de fácil instalación, en el diseño del báculo lleva incorpo- En la tabla que acompañamos podemos elegir el modelo en función de las horas
rado las baterías así como el controlador y el oportuno cableado de positivo y que se necesiten de reserva, aumentando así tanto el panel fotovoltaico como la
negativo con cable especial y los terminales necesarios para la conexión de las capacidad en amperios/hora de las baterías.
baterías (opcional el sistema antirrobo patentado).
Se puede elegir la altura que se desee estando como medida estándar 7 metros,
Está equipada con luminaria de aluminio inyectado que incluye 4 microled plus desde la luminaria al suelo.
de potencia (ver tabla) y un arrancador alimentado a 24 VDC. Indicar siempre la situación geográfica para determinar el ángulo de inclinación y
orientación del módulo fotovoltaico.
El controlador que incorpora es de 2 circuitos, por lo que podemos programar
2 potencias distintas de alumbrado a diferentes horas, por ejemplo: durante las La inclinación de la luminaria con respecto al suelo es de 8º.
primeras 5 horas 30W hasta las 00:00 horas de la noche y a partir de este horario
podemos pasar a 15W de potencia, por lo que estamos aumentado la reserva. Eficiencia 92%.

105º 105º

90º 90º

75º 75º
LUMINARIA
GS4
60º 60º

200

45º 45º
300

400

ARRANCADORES PARA
MICROLED PLUS 30º 15º 0º 15º 30º

cd/klm η = 120%
C0 - C180 C90 - C270


MICROLED PLUS MICROLED PLUS 4 MICROLED PLUS
48 2 a 15º inclinación

Detalle soporte

Detalle anclaje


FS- TROPIC
NOTA:
3007 7039
COLORES DE SERIE
49

FS-0600

PRINCIPALES USOS:

CAMINOS PARQUES
CASA RURALES NATURALES JARDINES

S. Patente de invención Nº 200901998 “Farola ecológica”

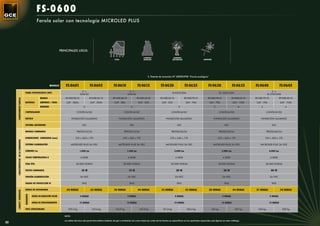

MODELO FS-0601 FS-0605 FS-0610 FS-0615 FS-0620 FS-0625 FS-0630 FS-0635 FS-0640 FS-0645
2 x 2 x 2 x
PANEL FOTOVOLTAICO (WP) SL-95CE-30M SL-120CE-30M
GSM-22 GSM-42 SL-75CE-30M
COMPONENTES FAROLA

BATERÍAS AMPERIOS / HORA 24V - 38Ah 24V - 55Ah 24V - 38A 24V - 55A 24V - 55A 24V - 70A 24V - 70A 24V - 110A 24V - 70A 24V - 110A
UNIDADES 2 2 2 2 4 2 4


BÁCULO FUNDICIÓN ALUMINIO FUNDICIÓN ALUMINIO FUNDICIÓN ALUMINIO FUNDICIÓN ALUMINIO FUNDICIÓN ALUMINIO

SISTEMA ANTIRROBO NO NO NO NO NO

MODELO LUMINARIA PROTEA10/24 PROTEA15/24 PROTEA20/24 PROTEA30/24 PROTEA40/24

DIMENSIONES LUMINARIA (mm) 510 x 420 x 170 510 x 420 x 170 510 x 420 x 170 510 x 420 x 170 510 x 420 x 170








HORAS DE AUTONOMÍA 44 HORAS 65 HORAS 30 HORAS 44 HORAS 33 HORAS 42 HORAS 28 HORAS 44 HORAS 21 HORAS 34 HORAS
CARACT. GENERALES

RENDIMIENTO



PESO APROXIMADO 129,3 kg 147,4 kg 134,9 kg 147,4 kg 151,6 kg 160,4 kg 166 kg 201 kg 204 kg 220 kg

NOTA:

50

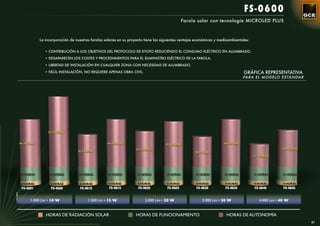

FS-0600

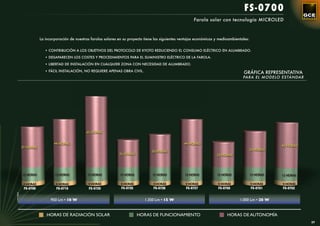

• FÁCIL INSTALACIÓN, NO REQUIERE APENAS OBRA CIVIL. GRÁFICA REPRESENTATIVA

65 HORAS

44 HORAS 44 HORAS 42 HORAS 44 HORAS
33 HORAS 34 HORAS
30 HORAS 28 HORAS
21 HORAS


FS-0601 FS-0605 FS-0610 FS-0615 FS-0620 FS-0625 FS-0630 FS-0635 FS-0640 FS-0645
LUMINARIA


51

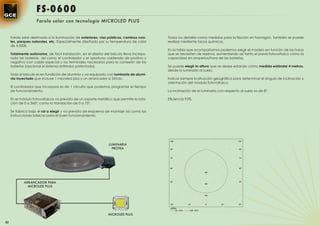

FS-0600

Farola solar destinada a la iluminación de exteriores, vías públicas, caminos rura- Todos los detalles como medidas para la fijación en hormigón. También se puede
les, parques naturales, etc. Especialmente diseñada por su temperatura de color realizar mediante tacos químicos.
de 4.500K.
En la tabla que acompañamos podemos elegir el modelo en función de las horas
Totalmente autónoma, de fácil instalación, en el diseño del báculo lleva incorpo- que se necesiten de reserva, aumentando así tanto el panel fotovoltaico como la
rado las baterías así como el controlador y el oportuno cableado de positivo y capacidad en amperios/hora de las baterías.
negativo con cable especial y los terminales necesarios para la conexión de las
baterías (opcional el sistema antirrobo patentado). Se puede elegir la altura que se desee estando como medida estándar 4 metros,
desde la luminaria al suelo.
Todo el báculo es en fundición de aluminio y va equipado con luminaria de alumi-
nio inyectado que incluye 1 microled plus y un arrancador a 24Vdc. Indicar siempre la situación geográfica para determinar el ángulo de inclinación y
El controlador que incorpora es de 1 circuito que podemos programar el tiempo
de funcionamiento. La inclinación de la luminaria con respecto al suelo es de 8º.

En el módulo fotovoltaicos va previsto de un soporte metálico que permite la rota- Eficiencia 92%.

Se fabrica bajo el ral a elegir y va prevista de esquema de montaje así como las
instrucciones básicas para el buen funcionamiento.

LUMINARIA
PROTEA

ARRANCADOR PARA
MICROLED PLUS

MICROLED PLUS

52

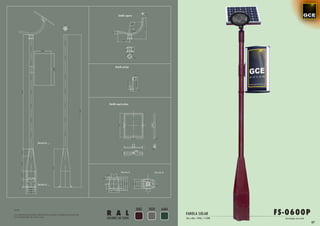

Detalle soporte

Detalle anclaje

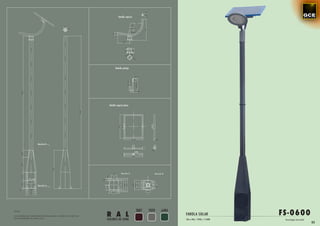

Sección B


Sección A

NOTA:

R A L
3007 7039 6404
FAROLA SOLAR FS-0600
COLORES DE SERIE 10w a 40w / 24Vdc / 4.500k Tecnología micr oled
53

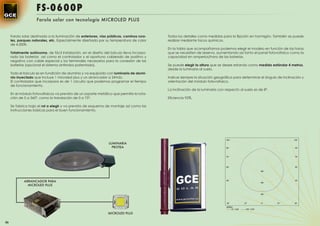

FS-0600P

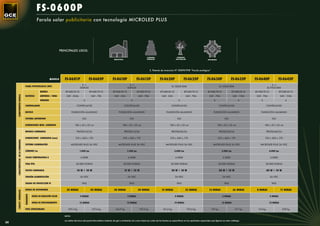

Farola solar publicitaria con tecnología MICROLED PLUS

PRINCIPALES USOS:

CAMINOS PARQUES
INDUSTRIA RURALES NATURALES ROTONDAS


MODELO FS-0601P FS-0605P FS-0610P FS-0615P FS-0620P FS-0625P FS-0630P FS-0635P FS-0640P FS-0645P
2 x 2 x 2 x
GSM-42 GSM-42 SL-75CE-30M
COMPONENTES FAROLA

BATERÍAS AMPERIOS / HORA 24V - 55Ah 24V - 70h 24V - 55A 24V - 70A 24V - 55A 24V - 70A 24V - 70A 24V - 110A 24V - 70A 24V - 110A
UNIDADES 2 2 2 2 4 2 4


BÁCULO FUNDICIÓN ALUMINIO FUNDICIÓN ALUMINIO FUNDICIÓN ALUMINIO FUNDICIÓN ALUMINIO FUNDICIÓN ALUMINIO

SISTEMA ANTIRROBO NO NO NO NO NO

DIMENSIONES MOD. LUMINOSO 100 x 53 x 22 cm 100 x 53 x 22 cm 100 x 53 x 22 cm 100 x 53 x 22 cm 100 x 53 x 22 cm

MODELO LUMINARIA PROTEA10/24 PROTEA15/24 PROTEA20/24 PROTEA30/24 PROTEA40/24

DIMENSIONES LUMINARIA (mm) 510 x 420 x 170 510 x 420 x 170 510 x 420 x 170 510 x 420 x 170 510 x 420 x 170





VATIOS LUMINARIA 10 W + 10 W 15 W + 10 W 20 W + 10 W 30 W + 10 W 40 W + 10 W



HORAS DE AUTONOMÍA 25 HORAS 45 HORAS 20 HORAS 30 HORAS 15 HORAS 23 HORAS 12 HORAS 26 HORAS 8 HORAS 11 HORAS
CARACT. GENERALES

RENDIMIENTO



PESO APROXIMADO 139,3 kg 157,4 kg 144,9 kg 157,4 kg 161,6 kg 170,4 kg 176 kg 211 kg 214 kg 230 kg

NOTA:

54

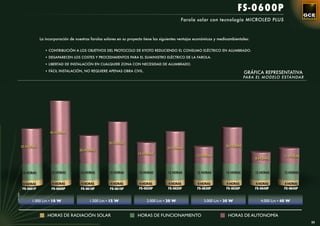

FS-0600P






45 HORAS

30 HORAS
25 HORAS 26 HORAS
23 HORAS
20 HORAS
15 HORAS
12 HORAS 11 HORAS
8 HORAS


FS-0601P FS-0605P FS-0610P FS-0615P FS-0620P FS-0625P FS-0630P FS-0635P FS-0640P FS-0645P
LUMINARIA


55

FS-0600P

de 4.500K.
nio inyectado que incluye 1 microled plus y un arrancador a 24Vdc. Indicar siempre la situación geográﬁca para determinar el ángulo de inclinación y
El controlador que incorpora es de 1 circuito que podemos programar el tiempo orientación del módulo fotovoltaico.
de funcionamiento.
La inclinación de la luminaria con respecto al suelo es de 8º.
ción de 0 a 360º, como la translación de 0 a 75º. Eﬁciencia 92%.


LUMINARIA
PROTEA

ARRANCADOR PARA
MICROLED PLUS

MICROLED PLUS

56

Detalle soporte

Detalle anclaje


Sección B


Sección A

3007 7039 6404
R A L FS-0600P
NOTA:

57

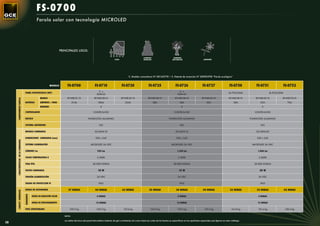

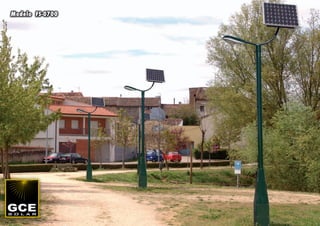

FS-0700

PRINCIPALES USOS:

CAMINOS PARQUES
CASA RURALES NATURALES JARDINES


MODELO FS-0700 FS-0710 FS-0720 FS-0725 FS-0726 FS-0727 FS-0750 FS-0751 FS-0752
2 x 2 x
GSM-22 GSM-42
MODELO BT-HSE-31-12 BT-HSE-38-12 BT-HSE-55-12 BT-HSE-38-12 BT-HSE-38-12 BT-HSE-55-12 BT-HSE-38-12 BT-HSE-55-12 BT-HSE-70-12
COMPONENTES FAROLA

BATERÍAS AMPERIOS / HORA 31Ah 38Ah 55Ah 38A 38A 55A 38A 55A 70A
UNIDADES 2 2 2


BÁCULO FUNDICIÓN ALUMINIO FUNDICIÓN ALUMINIO FUNDICIÓN ALUMINIO


MODELO LUMINARIA GC-MINI-10 GC-MINI-15 GC-MINI-20

DIMENSIONES LUMINARIA (mm) 530 x 242 530 x 242 530 x 242

SISTEMA ILUMINACIÓN MICROLED 36 VDC MICROLED 36 VDC MICROLED 36 VDC

LÚMENES Lm 950 Lm 1.350 Lm 1.800 Lm






HORAS DE AUTONOMÍA 37 HORAS 44 HORAS 65 HORAS 25 HORAS 30 HORAS 44 HORAS 23 HORAS 33 HORAS 42 HORAS
CARACT. GENERALES

RENDIMIENTO



PESO APROXIMADO 129,3 kg 134,9 kg 147,4 kg 134,9 kg 137,6 kg 147,4 kg 141,8 kg 151,6 kg 160,4 kg

NOTA:

58

FS-0700






65 HORAS

44 HORAS 44 HORAS
42 HORAS
37 HORAS
33 HORAS
30 HORAS
25 HORAS 23 HORAS


FS-0700 FS-0710 FS-0720 FS-0725 FS-0726 FS-0727 FS-0750 FS-0751 FS-0752
LUMINARIA

950 Lm • 10 W 1.350 Lm • 15 W 1.000 Lm • 20 W

59

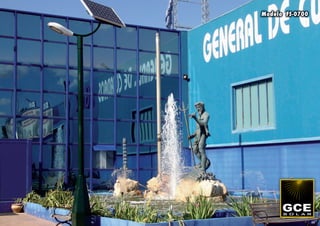

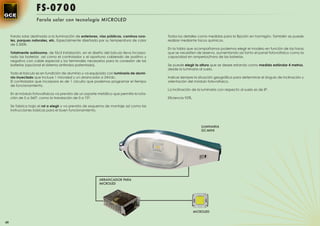

FS-0700

de 5.500K.
nio inyectado que incluye 1 microled y un arrancador a 24Vdc. Indicar siempre la situación geográﬁca para determinar el ángulo de inclinación y
de funcionamiento.
La inclinación de la luminaria con respecto al suelo es de 8º.
ción de 0 a 360º, como la translación de 0 a 75º. Eﬁciencia 92%.


LUMINARIA
GC-MINI

ARRANCADOR PARA
MICROLED

MICROLED

60

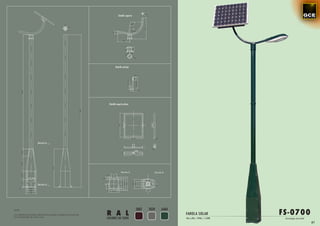

Detalle soporte

Detalle anclaje


Sección B


Sección A

3007 7039 6404
R A L FS-0700
NOTA:

61

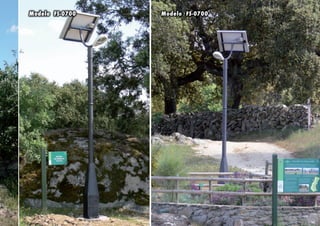

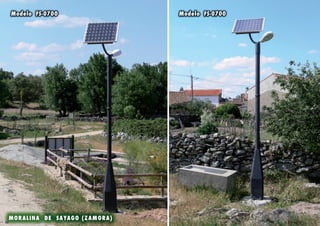

Modelo FS-0700 Modelo FS-0700

MORALIN A DE SAYAGO (ZAMORA)
62


63

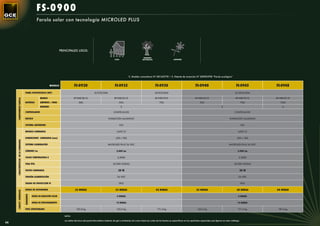

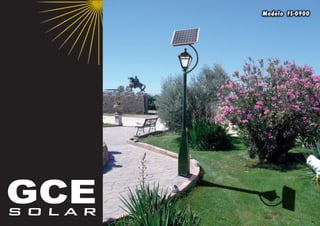

FS-0900

PRINCIPALES USOS:

PARQUES
CASA NATURALES JARDINES


PANEL FOTOVOLTAICO (WP) SL75CE-30M SL95CE-30M SL120CE-30M

MODELO BT-HSE-38-12 BT-HSE-55-12 BT-HSE-7012 BT-HSE-55-12 BT-HSE-70-12 BT-HSE-55-12
COMPONENTES FAROLA

BATERÍAS AMPERIOS / HORA 38A 55A 70A 55A 70A 110A
UNIDADES 2 2 4

CONTROLADOR CONTR-24102 CONTR-24102

BÁCULO FUNDICIÓN ALUMINIO FUNDICIÓN ALUMINIO

SISTEMA ANTIRROBO NO NO

MODELO LUMINARIA LANT-15 LANT-15

DIMENSIONES LUMINARIA (mm) 420 x 760 420 x 760

SISTEMA ILUMINACIÓN MICROLED PLUS 36 VDC MICROLED PLUS 36 VDC

LÚMENES Lm 2.000 Lm 3.000 Lm

COLOR TEMPERATURA K 4.500K 4.500K

VIDA ÚTIL 50.000 HORAS 50.000 HORAS

VATIOS LUMINARIA 20 W 30 W

TENSIÓN ALIMENTACIÓN 24 VDC 24 VDC

GRADO DE PROTECCIÓN IP IP65 IP65

CARACT. GENERALES

RENDIMIENTO

HORAS DE RADIACIÓN SOLAR 4 HORAS 4 HORAS

HORAS DE FUNCIONAMIENTO 13 HORAS 13 HORAS

PESO APROXIMADO 152,8 kg 162,6 kg 171,4 kg 162,6 kg 171,4 kg 187,4 kg

NOTA:

66

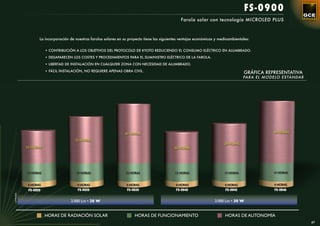

FS-0900






42 HORAS 44 HORAS

33 HORAS
28 HORAS
23 HORAS 22 HORAS


FS-0920 FS-0925 FS-0930 FS-0940 FS-0945 FS-0948
LUMINARIA

2.000 Lm • 20 W 3.000 Lm • 30 W

67

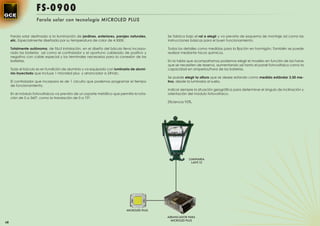

FS-0900

Farola solar destinada a la iluminación de jardines, exteriores, parajes naturales, Se fabrica bajo el ral a elegir y va prevista de esquema de montaje así como las
etc. Especialmente diseñada por su temperatura de color de 4.500K. instrucciones básicas para el buen funcionamiento.

Totalmente autónoma, de fácil instalación, en el diseño del báculo lleva incorpo- Todos los detalles como medidas para la ﬁjación en hormigón. También se puede
rado las baterías así como el controlador y el oportuno cableado de positivo y realizar mediante tacos químicos.
baterías. En la tabla que acompañamos podemos elegir el modelo en función de las horas
que se necesiten de reserva, aumentando así tanto el panel fotovoltaico como la
Todo el báculo es en fundición de aluminio y va equipado con luminaria de alumi- capacidad en amperios/hora de las baterías.
nio inyectado que incluye 1 microled plus y arrancador a 24Vdc.
Se puede elegir la altura que se desee estando como medida estándar 3,50 me-
El controlador que incorpora es de 1 circuito que podemos programar el tiempo tros, desde la luminaria al suelo.
de funcionamiento.
En el módulo fotovoltaicos va previsto de un soporte metálico que permite la rota- orientación del módulo fotovoltaico.
Eﬁciencia 92%.

LUMINARIA
LANT-15

MICROLED PLUS

ARRANCADOR PARA
MICROLED PLUS
68

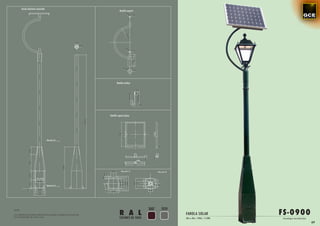

Farola Aluminio Inyectado
Detalle soporte

Detalle anclaje


Sección B


Sección A

3007 7039
R A L FS-0900
NOTA:

COLORES DE SERIE 20w a 30w / 24Vdc / 4.500k Tecnología micr oled plus
69


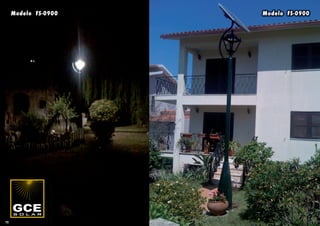

70

FS-0900G

PRINCIPALES USOS:

PARQUES


MODELO FS-0905G FS-0906G FS-0910G FS-0912G
2 x
PANEL FOTOVOLTAICO (WP) SL120CE-30M
GSM42
MODELO BT-HSE-55-12 BT-HSE-70-12 BT-HSE-70-12 BT-HSE-55-12
COMPONENTES FAROLA

BATERÍAS AMPERIOS / HORA 24V - 55A 24V - 70A 24V - 70A 24V - 110A
UNIDADES 2 2 4


BÁCULO FUNDICIÓN ALUMINIO FUNDICIÓN ALUMINIO


MODELO LUMINARIA GÓNDOLA GÓNDOLA

DIMENSIONES LUMINARIA (mm) 700 x 350 700 x 350





VATIOS LUMINARIA 20 W 30 W



HORAS DE RESERVA 33 HORAS 42 HORAS 28 HORAS 44 HORAS
CARACT. GENERALES

RENDIMIENTO



PESO APROXIMADO 152 kg 162 kg 152 kg 162 kg

NOTA:

72

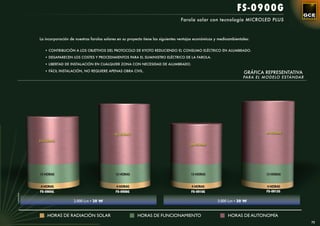

FS-0900G






42 HORAS 44 HORAS

33 HORAS
28 HORAS


FS-0905G FS-0906G FS-0910G FS-0912G
LUMINARIA

2.000 Lm • 20 W 3.000 Lm • 30 W

73

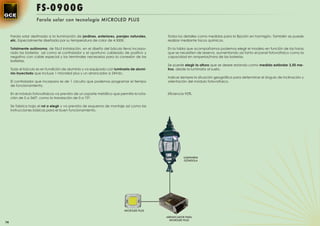

FS-0900G

Farola solar destinada a la iluminación de jardines, exteriores, parajes naturales, Todos los detalles como medidas para la ﬁjación en hormigón. También se puede
etc. Especialmente diseñada por su temperatura de color de 4.500K. realizar mediante tacos químicos.

Totalmente autónoma, de fácil instalación, en el diseño del báculo lleva incorpo- En la tabla que acompañamos podemos elegir el modelo en función de las horas
rado las baterías así como el controlador y el oportuno cableado de positivo y que se necesiten de reserva, aumentando así tanto el panel fotovoltaico como la
negativo con cable especial y los terminales necesarios para la conexión de las capacidad en amperios/hora de las baterías.
baterías.
Todo el báculo es en fundición de aluminio y va equipado con luminaria de alumi- tros, desde la luminaria al suelo.
nio inyectado que incluye 1 microled plus y un arrancador a 24Vdc.
de funcionamiento.

En el módulo fotovoltaicos va previsto de un soporte metálico que permite la rota- Eﬁciencia 92%.


LUMINARIA
GÓNDOLA

MICROLED PLUS

ARRANCADOR PARA
MICROLED PLUS
74

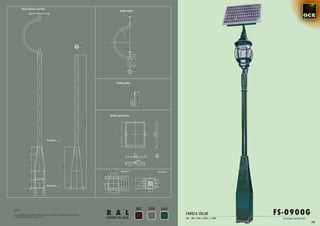

Farola Aluminio inyectado
Detalle soporte

Detalle anclaje


Sección B


Sección A

3007 7039 6404
R A L FS-0900G
NOTA:

COLORES DE SERIE 20w - 30w/ 12Vdc y 24Vdc / 4.500k Tecnología micr oled plus
75

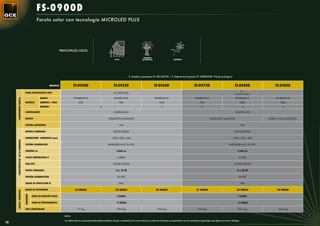

FS-0900D

PRINCIPALES USOS:

PARQUES


MODELO FS-0950D FS-0955D FS-0960D FS-0975D FS-0980D FS-0985D
2 x
PANEL FOTOVOLTAICO (WP) SL120CE-30M
SL75CE-30M
COMPONENTES FAROLA

BATERÍAS AMPERIOS / HORA 55A 70A 110A 70A 100A 140A
UNIDADES 2 4 2 4 4


BÁCULO FUNDICIÓN ALUMINIO FUNDICIÓN ALUMINIO ACERO 4 mm POLIGONAL


MODELO LUMINARIA RUSTIC-DOBLE RUSTIC-DOBLE

DIMENSIONES LUMINARIA (mm) 1100 x 230 x 660 1100 x 230 x 660





VATIOS LUMINARIA 2 x 15 W 2 x 20 W



CARACT. GENERALES

RENDIMIENTO



PESO APROXIMADO 171 kg 179,8 kg 195,8 kg 179,8 kg 201,6 kg 232,4 kg

NOTA:

78

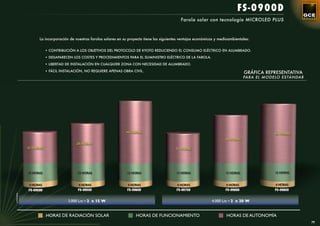

FS-0900D






44 HORAS 42 HORAS
34 HORAS
28 HORAS
22 HORAS 21 HORAS


FS-0950D FS-0955D FS-0960D FS-0975D FS-0980D FS-0985D
LUMINARIA

3.000 Lm • 2 x 15 W 4.000 Lm • 2 x 20 W

79

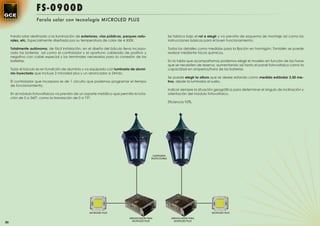

FS-0900D

Farola solar destinada a la iluminación de exteriores, vías públicas, parques natu- Se fabrica bajo el ral a elegir y va prevista de esquema de montaje así como las
rales, etc. Especialmente diseñada por su temperatura de color de 4.500K. instrucciones básicas para el buen funcionamiento.

Totalmente autónoma, de fácil instalación, en el diseño del báculo lleva incorpo- Todos los detalles como medidas para la ﬁjación en hormigón. También se puede
rado las baterías así como el controlador y el oportuno cableado de positivo y realizar mediante tacos químicos.
baterías. En la tabla que acompañamos podemos elegir el modelo en función de las horas
Todo el báculo es en fundición de aluminio y va equipado con luminaria de alumi- capacidad en amperios/hora de las baterías.
nio inyectado que incluye 2 microled plus y un arrancador a 24Vdc.
El controlador que incorpora es de 1 circuito que podemos programar el tiempo tros, desde la luminaria al suelo.
de funcionamiento.
En el módulo fotovoltaicos va previsto de un soporte metálico que permite la rota- orientación del módulo fotovoltaico.
Eﬁciencia 92%.

LUMINARIA
RUSTIC-DOBLE


ARRANCADOR PARA ARRANCADOR PARA
80

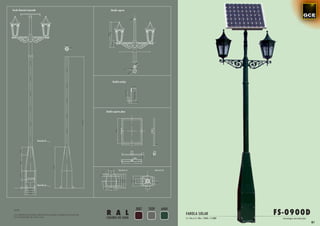

Farola Aluminio Inyectado Detalle soporte

Detalle anclaje


Sección B


Sección A

3007 7039 6404
R A L FS-0900D
NOTA:

COLORES DE SERIE 2 x 15w a 2 x 20w / 24Vdc / 4.500k Tecnología micr oled plus
81

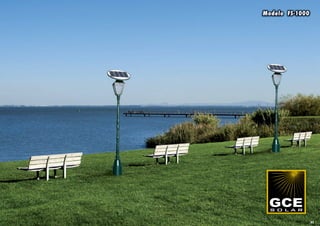

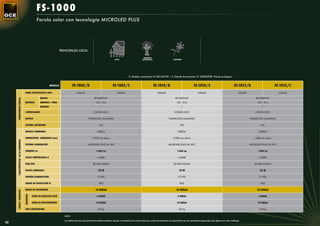

FS-1000

PRINCIPALES USOS:

PARQUES


MODELO FS-1005/R FS-1005/C FS-1010/R FS-1010/C FS-1015/R FS-1015/C
PANEL FOTOVOLTAICO (WP) GSM30 GSM42 GSM30 GSM42 GSM30 GSM42

MODELO BT12M31AC BT12M31AC BT12M31AC
COMPONENTES FAROLA

BATERÍAS AMPERIOS / HORA 12V - 31A 12V - 31A 12V - 31A
UNIDADES 1 1 1


BÁCULO FUNDICIÓN ALUMINIO FUNDICIÓN ALUMINIO FUNDICIÓN ALUMINIO


MODELO LUMINARIA LISBOA LISBOA LISBOA

DIMENSIONES LUMINARIA (mm) 2.950 mm altura 2.000 mm altura 1.480 mm altura








HORAS DE AUTONOMÍA 18 HORAS 18 HORAS 18 HORAS
CARACT. GENERALES

RENDIMIENTO



PESO APROXIMADO 30 Kg 25 Kg 20 Kg

NOTA:

82

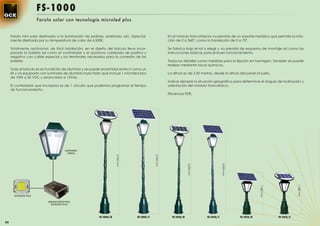

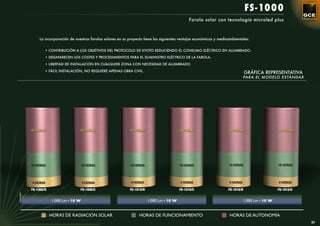

FS-1000
Farola solar con tecnología microled plus









FS-1005/R FS-1005/C FS-1010/R FS-1010/C FS-1015/R FS-1015/C
LUMINARIA

1.000 Lm • 10 W 1.000 Lm • 10 W 1.000 Lm • 10 W

83

FS-1000
Farola solar con tecnología microled plus

Farola mini solar destinada a la iluminación de jardines, exteriores, etc. Especial- En el módulo fotovoltaicos va previsto de un soporte metálico que permite la rota-
mente diseñada por su temperatura de color de 4.500K. ción de 0 a 360º, como la translación de 0 a 75º.

Totalmente autónoma, de fácil instalación, en el diseño del báculo lleva incor- Se fabrica bajo el ral a elegir y va prevista de esquema de montaje así como las
porado la batería así como el controlador y el oportuno cableado de positivo y instrucciones básicas para el buen funcionamiento.
batería. Todos los detalles como medidas para la ﬁjación en hormigón. También se puede
Todo el báculo es en fundición de aluminio y se puede ensamblar entre si como un
kit y va equipado con luminaria de aluminio inyectado que incluye 1 microled plus La altura es de 2,50 metros, desde la altura del panel al suelo.
de 10W a 36 VDC y arrancador a 12Vdc.
de funcionamiento.
Eﬁciencia 92%.

LUMINARIA
LISBOA
2.950 mm

2.950 mm

2.000 mm
2.000 mm

1.480 mm
1.480 mm
MICROLED PLUS

ARRANCADOR PARA
MICROLED PLUS

FS-1005/R FS-1005/C FS-1010/R FS-1010/C FS-1015/R FS-1015/C

84

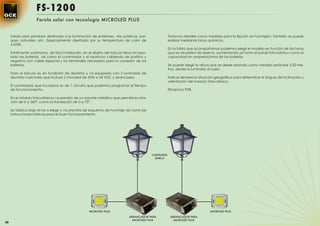

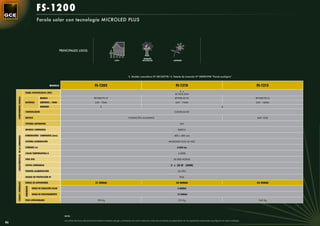

FS-1200

PRINCIPALES USOS:

PARQUES


MODELO FS-1205 FS-1210 FS-1215
2 x
SL75CE-30M
MODELO BT-HSE-70-12 BT-HSE-55-12 BT-HSE-70-12
COMPONENTES FAROLA

BATERÍAS AMPERIOS / HORA 24V - 70Ah 24V - 110Ah 24V - 140Ah
UNIDADES 2 4

CONTROLADOR CONTR-24101

BÁCULO FUNDICIÓN ALUMINIO BAP 1230

SISTEMA ANTIRROBO NO

MODELO LUMINARIA BARCA

DIMENSIONES LUMINARIA (mm) 400 x 400 mm

SISTEMA ILUMINACIÓN MICROLED PLUS 36 VDC

LÚMENES Lm 4.000 Lm

COLOR TEMPERATURA K 4.500K

VIDA ÚTIL 50.000 HORAS

VATIOS LUMINARIA 2 x 20 W (40W)

TENSIÓN ALIMENTACIÓN 24 VDC

GRADO DE PROTECCIÓN IP IP65

CARACT. GENERALES

RENDIMIENTO

HORAS DE RADIACIÓN SOLAR 4 HORAS

HORAS DE FUNCIONAMIENTO 13 HORAS


NOTA:

86

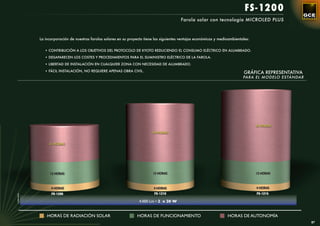

FS-1200






42 HORAS

34 HORAS

21 HORAS



FS-1205 FS-1210 FS-1215
LUMINARIA

4.000 Lm • 2 x 20 W

87

FS-1200

Farola solar pendular destinada a la iluminación de exteriores, vías públicas, par- Todos los detalles como medidas para la fijación en hormigón. También se puede
ques naturales, etc. Especialmente diseñada por su temperatura de color de realizar mediante tacos químicos.
4.500K.
baterías. Se puede elegir la altura que se desee estando como medida estándar 3,50 me-
tros, desde la luminaria al suelo.
Todo el báculo es en fundición de aluminio y va equipado con 2 luminarias de
aluminio inyectado que incluye 2 microled de 20W a 24 VDC y arrancador. Indicar siempre la situación geográfica para determinar el ángulo de inclinación y
El controlador que incorpora es de 1 circuito que podemos programar el tiempo
de funcionamiento. Eficiencia 92%



LUMINARIA
BARCA


ARRANCADOR PARA ARRANCADOR PARA
88

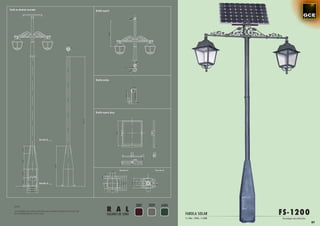

Farola en aluminio inyectado Detalle soporte

Detalle anclaje


Sección B


Sección A

3007 7039 6404
R A L
NOTA:

COLORES DE SERIE FAROLA SOLAR FS-1200
2 x 20w / 24Vdc / 4.500k Tecnología micr oled plus
89

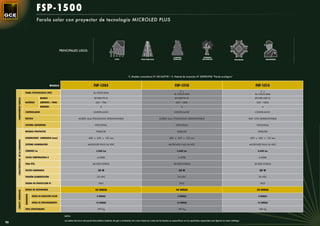

FSP -1500
Farola solar con proyector de tecnología MICROLED PLUS

PRINCIPALES USOS:

CAMINOS PARQUES
CASA VÍAS PUBLICAS RURALES NATURALES ROTONDAS SEGURIDAD

13 HORAS

MODELO FSP-1505 FSP-1510 FSP-1515
2 x 2 x
PANEL FOTOVOLTAICO (WP) SL-120CE-30M
SL-120CE-30M SL-135CE-30M
COMPONENTES FAROLA

BATERÍAS AMPERIOS / HORA 24V - 70A 24V - 140A 24V - 100A
UNIDADES 2 4 4


BÁCULO ACERO 4mm POLIGONAL DESMONTABLE ACERO 4mm POLIGONAL DESMONTABLE BAP 1230 DESMONTABLE

SISTEMA ANTIRROBO OPCIONAL OPCIONAL OPCIONAL

MODELO PROYECTOR P600/30 P600/60 P600/80









CARACT. GENERALES

RENDIMIENTO




NOTA:

90

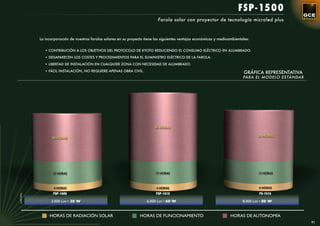

FSP -1500
Farola solar con proyector de tecnología microled plus






40 HORAS

30 HORAS
28 HORAS


FSP-1505 FSP-1510 FS-1515
LUMINARIA

3.000 Lm • 30 W 6.000 Lm • 60 W 8.000 Lm • 80 W

91

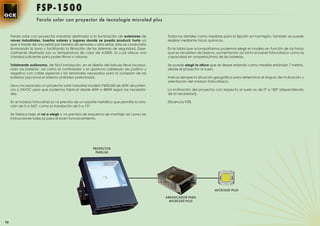

FSP -1500
Farola solar con proyector de tecnología microled plus

Farola solar con proyector industrial destinada a la iluminación de exteriores de Todos los detalles como medidas para la fijación en hormigón. También se puede
naves industriales, huertos solares y lugares donde se pueda producir hurto ya realizar mediante tacos químicos.
que a través de una señal por barrera de sensores u otra señal, esta se conectaría
iluminando la zona y facilitando la filmación de los sistemas de seguridad. Espe- En la tabla que acompañamos podemos elegir el modelo en función de las horas
cialmente diseñada por su temperatura de color de 4.500K, la cual ofrece una que se necesiten de reserva, aumentando así tanto el panel fotovoltaico como la
claridad suficiente para poder filmar o visionar. capacidad en amperios/hora de las baterías.

Totalmente autónoma, de fácil instalación, en el diseño del báculo lleva incorpo- Se puede elegir la altura que se desee estando como medida estándar 7 metros,
rado las baterías así como el controlador y el oportuno cableado de positivo y desde el proyector al suelo.
baterías (opcional el sistema antirrobo patentado). Indicar siempre la situación geográfica para determinar el ángulo de inclinación y
Lleva incorporado un proyector solar industrial modelo P600/60I de 60W de poten-
cia a 24VDC pero que podemos fabricar desde 60W a 480W según las necesida- La inclinación del proyector con respecto al suelo es de 0º a 180º (dependiendo
des. de la necesidad).

En el módulo fotovoltaicos va previsto de un soporte metálico que permite la rota- Eficiencia 92%


PROYECTOR
P600/60

MICROLED PLUS

ARRANCADOR PARA
MICROLED PLUS

92

Farola base poligonal Detalle soporte

Detalle anclaje

Sección B



Sección A

3007 7039
R A L FSP -1500
NOTA:

COLORES DE SERIE 30w - 60w- 80w / 24Vdc / 4.500k Tecnología micr oled plus
93

G-3000
Generador eólico con acumulación en baterías de gel

PRINCIPALES USOS:

CAMINOS PARQUES
CASA VÍAS PUBLICAS RURALES NATURALES SEGURIDAD

MODELO G-3005 G-3010
AEROGENERADOR AERO300 TY600

MODELO BT-HSE-55-12

BATERÍAS AMPERIOS / HORA 55Ah 110Ah
COMPONENTES

UNIDADES 2 4


BÁCULO ACERO 4mm POLIGONAL

SISTEMA ANTIRROBO OPCIONAL

CARACTERÍSTICAS TÉCNICAS

VATIOS AEROGENERADOR WP 300 W 600 W

CARGA EN AMPERIOS / HORA 10 A 20 A

TENSIÓN 12 VDC 24 VDC


HORAS DE AUTONOMÍA 3 HORAS (con un consumo de 60W/h) 10 HORAS (con un consumo de 60W/h)
CARACT. GENERALES

RENDIMIENTO

HORAS DE GENERACIÓN EÓLICA 4 HORAS

HORAS DE FUNCIONAMIENTO 13 HORAS (en este caso considerar 4 horas de generación eólica en 24 horas)

PESO APROXIMADO 174 Kg 199 Kg

NOTA:

94

G-3000






10 HORAS

3 HORAS

13 HORAS 13 HORAS

4 HORAS 4 HORAS
LUMINARIA

G-3005 G-3010
10 A • 300 W 20 A • 600 W

HORAS DE GENERACIÓN EÓLICA HORAS DE FUNCIONAMIENTO HORAS DE AUTONOMÍA
95

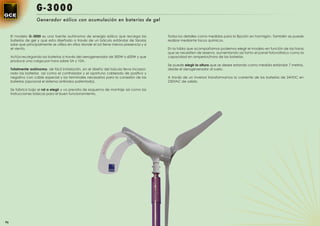

G-3000

El modelo G-3000 es una fuente autónoma de energía eólica que recarga las Todos los detalles como medidas para la ﬁjación en hormigón. También se puede
baterías de gel y que esta diseñado a través de un báculo estándar de farolas realizar mediante tacos químicos.
solar que principalmente se utiliza en sitios donde el sol tiene menos presencia y si
el viento. En la tabla que acompañamos podemos elegir el modelo en función de las horas
Actúa recargando las baterías a través del aerogenerador de 300W o 600W y que capacidad en amperios/hora de las baterías.
produce una carga por hora sobre 5A y 10A.
Se puede elegir la altura que se desee estando como medida estándar 7 metros,
Totalmente autónomo, de fácil instalación, en el diseño del báculo lleva incorpo- desde el aerogenerador al suelo.
rado las baterías así como el controlador y el oportuno cableado de positivo y
negativo con cable especial y los terminales necesarios para la conexión de las A través de un inversor transformamos la corriente de las baterías de 24VDC en
baterías (opcional el sistema antirrobo patentado). 230VAC de salida.


96

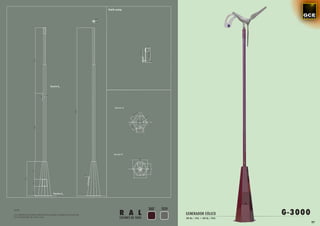

Detalle anclaje

Sección B

Sección A

Sección B

Sección A

3007 7039
R A L G-3000
NOTA:

Las medidas de la altura del báculo pueden cambiar en función de GENERADOR EÓLICO
COLORES DE SERIE 300 Wp / 12Vdc • 600 Wp / 24Vdc
97

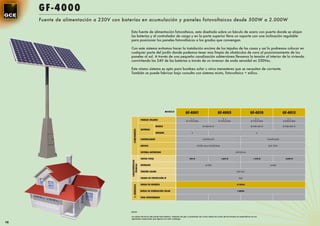

GF -4000
Fuente de alimentación a 230V con baterías en acumulación y paneles fotovoltaicos desde 500W a 2.000W

Esta fuente de alimentación fotovoltaica, esta diseñada sobre un báculo de acero con puerta donde se alojan
las baterías y el controlador de carga y en la parte superior lleva un soporte con una inclinación regulable
para posicionar los paneles fotovoltaicos a los grados que convengan.

Con este sistema evitamos hacer la instalación encima de los tejados de las casas y así lo podremos colocar en
cualquier parte del jardín donde podemos tener mas limpia de obstáculos de cara al posicionamiento de los
paneles al sol. A través de una pequeña canalización subterránea llevamos la tensión al interior de la vivienda
convirtiendo los 24V de las baterías a través de un inversor de onda senoidal en 230Vac.

Este mismo sistema es apto para bombeo solar u otros menesteres que se necesiten de corriente.
También se puede fabricar bajo consulta con sistema mixto, fotovoltaico + eólico.

MODELO
GF-4001 GF-4005 GF-4010 GF-4015
1 x 2 x 3 x 3 x
PANELES SOLARES SL175CE-30M SL175CE-30M SL175CE-30M SL230CE-30M

BATERÍAS

COMPONENTES
UNIDADES 2 4


BÁCULO ACERO 4mm POLIGONAL BAP 1230


VATIOS TOTAL 500 W 1.000 W 1.500 W 2.000 W
CARACTERÍSTICAS

INVERSOR
TÉCNICAS

AJ-350 AJ-600

TENSIÓN SALIDA 230 VAC


HORAS DE RESERVA 18 HORAS
C. GENERALES

HORAS DE GENERACIÓN SOLAR 3 HORAS

PESO APROXIMADO

NOTA:

Los datos técnicos del panel fotovoltaico, baterías de gel y luminarias así como todas las cotas de las farolas se especiﬁcan en los
apartados especiales que ﬁguran en este catálogo.
98

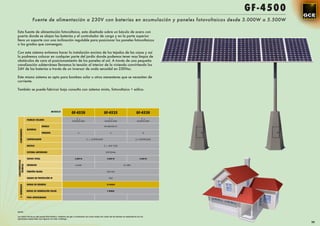

GF -4500
Fuente de alimentación a 230V con baterías en acumulación y paneles fotovoltaicos desde 3.000W a 5.500W

Esta fuente de alimentación fotovoltaica, esta diseñada sobre un báculo de acero con
puerta donde se alojan las baterías y el controlador de carga y en la parte superior
lleva un soporte con una inclinación regulable para posicionar los paneles fotovoltaicos
a los grados que convengan.

Con este sistema evitamos hacer la instalación encima de los tejados de las casas y así
lo podremos colocar en cualquier parte del jardín donde podemos tener mas limpia de
obstáculos de cara al posicionamiento de los paneles al sol. A través de una pequeña
canalización subterránea llevamos la tensión al interior de la vivienda convirtiendo los
24V de las baterías a través de un inversor de onda senoidal en 230Vac.

Este mismo sistema es apto para bombeo solar u otros menesteres que se necesiten de
corriente.

También se puede fabricar bajo consulta con sistema mixto, fotovoltaico + eólico.

MODELO
GF-4520 GF-4525 GF-4530
5 x 7 x 9 x
PANELES SOLARES SL230CE-30M SL230CE-30M SL230CE-30M

MODELO BT-HSE-250-12
BATERÍAS
COMPONENTES

UNIDADES 4 6 8

CONTROLADOR 2 x CONTR-2430 2 x CONTR-2430

BÁCULO 2 x BAP 1230


VATIOS TOTAL 3.000 W 4.000 W 5.500 W
CARACTERÍSTICAS

INVERSOR
TÉCNICAS

AJ-600 AJ-1300

TENSIÓN SALIDA 230 VAC


HORAS DE RESERVA 18 HORAS
C. GENERALES

HORAS DE GENERACIÓN SOLAR 3 HORAS

PESO APROXIMADO

NOTA:

Los datos técnicos del panel fotovoltaico, baterías de gel y luminarias así como todas las cotas de las farolas se especiﬁcan en los
apartados especiales que ﬁguran en este catálogo.
99

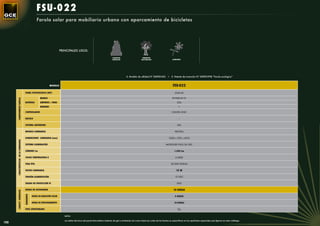

FSU-022
Farola solar para mobiliario urbano con aparcamiento de bicicletas

PRINCIPALES USOS:

CAMINOS PARQUES
RURALES NATURALES JARDINES

S. Modelo de utilidad Nº 200901425 • S. Patente de invención Nº 200901998 “Farola ecológica”

MODELO FSU-022
PANEL FOTOVOLTAICO (WP) GSM-42

MODELO BT-HSE-55-12
COMPONENTES FAROLA

BATERÍAS AMPERIOS / HORA 55A
UNIDADES 1


BÁCULO --

SISTEMA ANTIRROBO NO

MODELO LUMINARIA PROTEA

DIMENSIONES LUMINARIA (mm) 3320 x 920 x 4510


LÚMENES Lm 1.500 Lm



VATIOS LUMINARIA 15 W



HORAS DE AUTONOMÍA 10 HORAS
CARACT. GENERALES

RENDIMIENTO


HORAS DE FUNCIONAMIENTO 10 HORAS

PESO APROXIMADO Kg

NOTA:

100

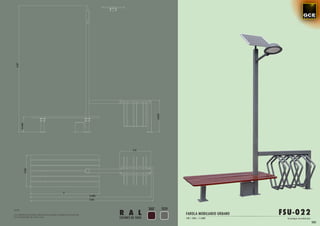

3007 7039
R A L FSU-022
NOTA:

Las medidas de la altura del báculo pueden cambiar en función de FAROLA MOBILIARIO URBANO
COLORES DE SERIE 15W / 12Vdc / 4.500K Tecnología micr oled plus
101

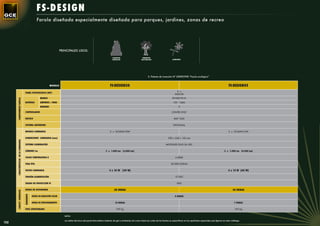

FS-DESIGN
Farola diseñada especialmente diseñada para parques, jardines, zonas de recreo

PRINCIPALES USOS:

CAMINOS PARQUES
RURALES NATURALES JARDINES


MODELO FS-DESIGN30 FS-DESIGN45
3 x
GSM-30
MODELO BT-HSE-70-12
COMPONENTES FAROLA

BATERÍAS AMPERIOS / HORA 12V - 140A
UNIDADES 2


BÁCULO BAP 1230


MODELO LUMINARIA 3 x GCMINI-10W 3 x GCMINI-15W

DIMENSIONES LUMINARIA (mm) 530 x 242 x 142 mm


LÚMENES Lm 3 x 1.000 Lm (3.000 Lm) 3 x 1.500 Lm (4.500 Lm)



VATIOS LUMINARIA 3 x 10 W (30 W) 3 x 15 W (45 W)



HORAS DE AUTONOMÍA 28 HORAS 30 HORAS
CARACT. GENERALES

RENDIMIENTO



PESO APROXIMADO 195 Kg 195 Kg

NOTA:

102

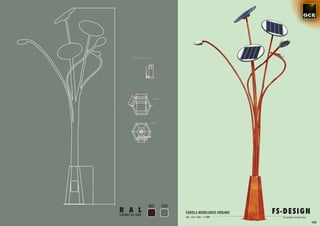

3007 7039
R A L FAROLA MOBILIARIO URBANO FS-DESIGN
COLORES DE SERIE
30w - 45w/ 12Vdc / 4.500K Tecnología micr oled plus

103

G
Báculos con conexión a red (230V) o con baterías para sistemas solares

Para combinación de luminarias urbanas sumar báculo + luminaria a 230V y para
solar, báculo + baterías + controlador + placas con soporte + luminaria.

(consultar apartado de báculos)

+ = + =
EJEMPLO EJEMPLO
combinación combinación
báculo + luminaria báculo + luminaria
a red (230V) + baterías + placa solar
+ regulador

104

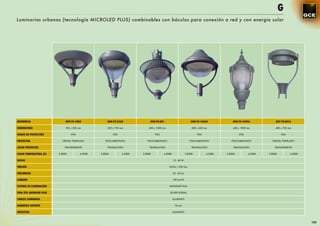

G
Luminarias urbanas (tecnología MICROLED PLUS) combinables con báculos para conexión a red y con energía solar

REFERENCIA G09-YX-1008 G08-YX-2224 G08-YX-801 G08-YX-14603 G08-YX-14906 G07-YX-8016

DIMENSIONES 760 x 520 mm 520 x 720 mm 600 x 1000 mm 600 x 660 mm 440 x 1000 mm 480 x 720 mm

GRADO DE PROTECCIÓN IP54 IP65 IP65 IP65 IP54 IP65

PROTECTOR CRISTAL TEMPLADO POLICARBONATO POLICARBONATO POLICARBONATO POLICARBONATO CRISTAL TEMPLADO

COLOR PROTECTOR TRANSPARENTE TRANSLUCIDO TRANSLUCIDO TRANSLUCIDO TRANSLUCIDO TRANSPARENTE

COLOR TEMPERATURA (K) 3.800K 4.500K 3.800K 4.500K 3.800K 4.500K 3.800K 4.500K 3.800K 4.500K 3.800K 4.500K

VATIOS 15 - 40 W

TENSIÓN 24Vdc / 230 Vac

FRECUENCIA 50 - 60 Hz

LUMENES 100 Lm/W

SISTEMA DE ILUMINACIÓN MICROLED PLUS

VIDA ÚTIL MICROLED PLUS 50.000 HORAS

CABEZA LUMINARIA ALUMINIO

DIÁMETRO SOPORTE 76 mm

REFLECTOR ALUMINIO

105

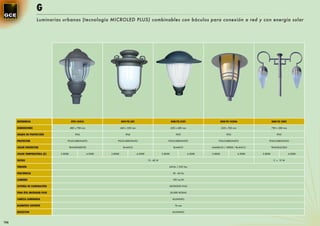

G

REFERENCIA GYX-14416 G09-YX-201 G08-YX-3101 G08-YX-14506 G08-YX-1001

DIMENSIONES 480 x 780 mm 460 x 550 mm 620 x 680 mm 620 x 760 mm 750 x 280 mm

GRADO DE PROTECCIÓN IP65 IP65 IP55 IP55 IP55

PROTECTOR POLICARBONATO POLICARBONATO POLICARBONATO POLICARBONATO POLICARBONATO

COLOR PROTECTOR TRANSPARENTE BLANCO BLANCO AMARILLO / VERDE / BLANCO TRANSLUCIDO

COLOR TEMPERATURA (K) 3.800K 4.500K 3.800K 4.500K 3.800K 4.500K 3.800K 4.500K 3.800K 4.500K

VATIOS 15 - 40 W 2 x 15 W



LUMENES 100 Lm/W





REFLECTOR ALUMINIO

106

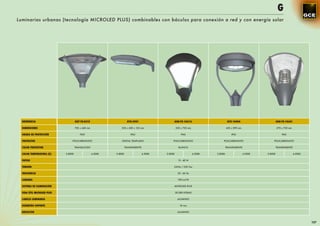

G

REFERENCIA G07-YX-8315 GYX-2901 G08-YX-14611L GYX-14404 G08-YX-14601

DIMENSIONES 705 x 440 mm 330 x 600 x 125 mm 520 x 720 mm 650 x 890 mm 570 x 730 mm


PROTECTOR POLICARBONATO CRISTAL TEMPLADO POLICARBONATO POLICARBONATO POLICARBONATO

COLOR PROTECTOR TRANSLUCIDO TRANSPARENTE BLANCO TRANSPARENTE TRANSPARENTE


VATIOS 15 - 40 W



LUMENES 100 Lm/W





REFLECTOR ALUMINIO

107

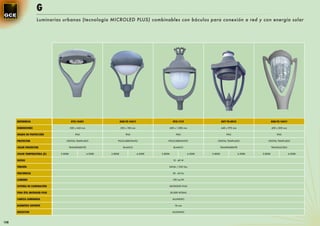

G

REFERENCIA GYX-14401 G08-YX-14611 GYX-1119 G07-YX-8015 G08-YX-14411

DIMENSIONES 550 x 660 mm 550 x 740 mm 600 x 1.000 mm 440 x 970 mm 450 x 850 mm


PROTECTOR CRISTAL TEMPLADO POLICARBONATO POLICARBONATO CRISTAL TEMPLADO CRISTAL TEMPLADO

COLOR PROTECTOR TRANSPARENTE BLANCO BLANCO TRANSPARENTE TRANSLUCIDO


VATIOS 15 - 40 W



LUMENES 100 Lm/W





REFLECTOR ALUMINIO

108

G

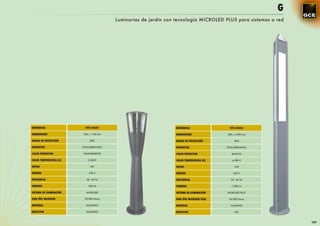

Luminarias de jardín con tecnología MICROLED PLUS para sistemas a red

REFERENCIA GYX-10603 REFERENCIA GYX-10402

DIMENSIONES 240 x 1.130 mm DIMENSIONES 280 x 3.000 mm

GRADO DE PROTECCIÓN IP65 GRADO DE PROTECCIÓN IP44

PROTECTOR POLICARBONATO PROTECTOR POLICARBONATO

COLOR PROTECTOR TRANSPARENTE COLOR PROTECTOR BLANCO

COLOR TEMPERATURA (K) 5.500 K COLOR TEMPERATURA (K) 4.500 K

VATIOS 4W VATIOS 15W

TENSIÓN 230 V TENSIÓN 230 V

FRECUENCIA 50 - 60 Hz FRECUENCIA 50 - 60 Hz

LÚMENES 340 Lm LÚMENES 1.500 Lm

SISTEMA DE ILUMINACIÓN MICROLED SISTEMA DE ILUMINACIÓN MICROLED PLUS

VIDA ÚTIL MICROLED 50.000 Horas VIDA ÚTIL MICROLED PLUS 50.000 Horas

MATERIAL ALUMINIO MATERIAL ALUMINIO

REFLECTOR ALUMINIO REFLECTOR NO

109

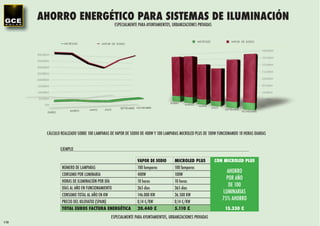

AHORRO ENERGÉTICO PARA SISTEMAS DE ILUMINACIÓN
ESPECIALMENTE PARA AYUNTAMIENTOS, URBANIZACIONES PRIVADAS

MICROLED
MICROLED VAPOR DE SODIUM
VAPEUR SODIO
MICROLED
MICROLED VAPEUR DE SODIUM
VAPOR DE SODIO

500.000W
400.000W
437.500W
350.000W
375.000W
300.000W
312.500W
250.000W

200.000W 250.000W

150.000W 187.500W

100.000W 125.000W

50.000W 62.500W
JANVIER
ENERO
0W MARS
MARZO
MAYO
MAI 0W
SEPTIEMBRE NOVIEMBRE JUILLET
JULIO
MAYO JULIO
JUILLET SEPTEMBRE NOVEMBRE SEPTEMBRE
SEPTIEMBRE
MARZO
MARS MAI NOVEMBRE
NOVIEMBRE
ENERO
JANVIER

CÁLCULO REALIZADO SOBRE 100 LAMPARAS DE VAPOR DE SODIO DE 400W Y 100 LAMPARAS MICROLED PLUS DE 100W FUNCIONANDO 10 HORAS DIARIAS

EJEMPLO

VAPOR DE SODIO MICROLED PLUS CON MICROLED PLUS
NÚMERO DE LAMPARAS 100 lamparas 100 lamparas
AHORRO
CONSUMO POR LUMINARIA 400W 100W
POR AÑO
HORAS DE ILUMINACIÓN POR DÍA 10 horas 10 horas
DE 100
DÍAS AL AÑO EN FUNCIONAMIENTO 365 días 365 días
LUMINARIAS
CONSUMO TOTAL AL AÑO EN KW 146.000 KW 36.500 KW
75% AHORRO
PRECIO DEL KILOVATIO (SPAIN) 0,14 €/KW 0,14 €/KW
TOTAL EUROS FACTURA ENERGÉTICA 20.440 € 5.110 € 15.330 €
ESPECIALMENTE PARA AYUNTAMIENTOS, URBANIZACIONES PRIVADAS
110

HASTA EL
EQUIPO DE MICROLED
DE 100W - 230V
LAMPARA DE VAPOR
75%
DE SODIO 400W
U OTRAS DE AHORRO
ENERGÉTICO
PARA
AYUNTAMIENTOS

ESPECIALMENTE DISEÑADO PARA EL PLAN E DEL GOBIERNO
111

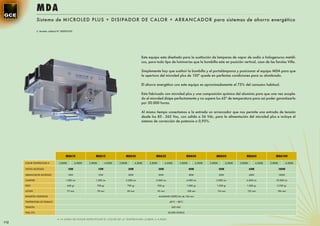

MDA
Sistema de MI CROLED P LUS + DIS IPADOR DE C ALOR + ARRAN C AD O R para sistemas de ahorro energético

S. Modelo utilidad Nº 200901592

Este equipo esta diseñado para la sustitución de lamparas de vapor de sodio o halogenuros metáli-
cos, para todo tipo de luminarias que la bombilla este en posición vertical, caso de las farolas Villa.

Simplemente hay que sustituir la bombilla y el portalámparas y posicionar el equipo MDA para que
la apertura del microled plus de 120º quede en perfectas condiciones para su alumbrado.

El ahorro energético con este equipo es aproximadamente el 75% del consumo habitual.

Esta fabricado con microled plus y una composición química del aluminio para que una vez acopla-
do el microled disipe perfectamente y no supere los 65º de temperatura para así poder garantizarlo
por 50.000 horas.

Al mismo tiempo conectamos a la entrada un arrancador que nos permite una entrada de tensión
desde los 85 - 265 Vac, con salida a 36 Vdc, para la alimentación del microled plus e incluye el
sistema de corrección de potencia a 0,95%.

MDA10 MDA15 MDA20 MDA30 MDA40 MDA50 MDA60 MDA100

COLOR TEMPERATURA K 3.800K 4.500K 3.800K 4.500K 3.800K 4.500K 3.800K 4.500K 3.800K 4.500K 3.800K 4.500K 3.800K 4.500K 3.800K 4.500K

VATIOS MICROLED 10W 15W 20W 30W 40W 50W 60W 100W

ARRANCADOR MICROLED 10W 15W 20W 30W 40W 50W 60W 100W

LUMENES 1.000 Lm 1.500 Lm 2.000 Lm 3.000 Lm 4.000 Lm 5.000 Lm 6.000 Lm 10.000 Lm

PESO 660 gr 720 gr 790 gr 920 gr 1.000 gr 1.250 gr 1.500 gr 3.250 gr

ALTURA 72 mm 78 mm 85 mm 95 mm 108 mm 116 mm 132 mm 186 mm

DIÁMETRO DISIPADOR ALUMINIO ESPECIAL de 156 mm

TEMPERATURA DE TRABAJO -40ºC ~ 80ºC

TENSIÓN 230 VAC


A LA HORA DE ELEGIR ESPECIFICAR EL COLOR DE LA TEMPERATURA (3.800K ò 4.500K)
112

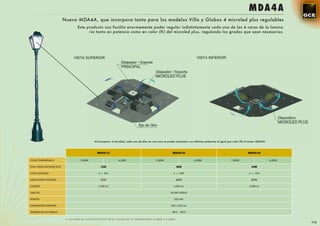

MDA4A
Nuevo MDA4A, que incorpora tanto para los modelos Villa y Globos 4 microled plus regulables
Este producto nos facilita enormemente poder regular indistintamente cada una de las 4 caras de la lumina-
ria tanto en potencia como en color (K) del microled plus, regulando los grados que sean necesarios.

Al incorporar 4 microled, cada uno de ellos en una cara se puede suministrar con distintas potencias al igual que color (K) el mismo MDA4A

MDA4A-32 MDA4A-40 MDA4A-60

COLOR TEMPERATURA K 3.800K 4.500K 3.800K 4.500K 3.800K 4.500K

TOTAL VATIOS MICROLED PLUS 32W 40W 60W

VATIOS MICROLED 4 x 8W 4 x 10W 4 x 15W

ARRANCADOR MICROLED 32W 40W 60W

LUMENES 3.200 Lm 4.000 Lm 6.000 Lm


TENSIÓN 230 VAC

DIMENSIONES DISIPADOR 290 x 290 mm


A LA HORA DE ELEGIR ESPECIFICAR EL COLOR DE LA TEMPERATURA (3.800K ò 4.500K)
113

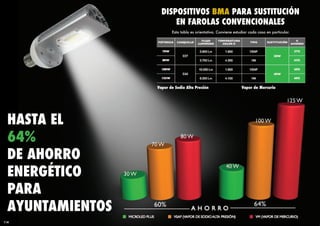

DISPOSITIVOS BMA PARA SUSTITUCIÓN
EN FAROLAS CONVENCIONALES
Esta tabla es orientativa. Conviene estudiar cada caso en particular.

Vapor de Sodio Alta Presión Vapor de Mercurio

HASTA EL
64%
DE AHORRO
ENERGÉTICO
PARA
AYUNTAMIENTOS
114

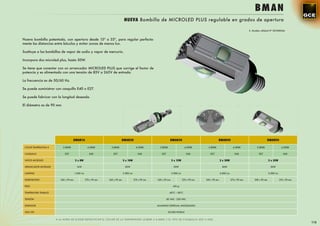

BMAN
NUEVA Bombilla de MICROLED PLUS regulable en grados de apertura


Nueva bombilla patentada, con apertura desde 15º a 33º, para regular perfecta-
mente las distancias entre báculos y evitar zonas de menos lux.

Sustituye a las bombillas de vapor de sodio y vapor de mercurio.

Incorpora dos microled plus, hasta 50W.

Se tiene que conectar con un arrancador MICROLED PLUS que corrige el factor de
potencia y es alimentado con una tensión de 85V a 265V de entrada.

La frecuencia es de 50/60 Hz.

Se puede suministrar con casquillo E40 o E27.

Se puede fabricar con la longitud deseada.

El diámetro es de 90 mm.

BMAN16 BMAN20 BMAN30 BMAN40 BMAN50

COLOR TEMPERATURA K 3.800K 4.500K 3.800K 4.500K 3.800K 4.500K 3.800K 4.500K 3.800K 4.500K

CASQUILLO E27 E40 E27 E40 E27 E40 E27 E40 E27 E40

VATIOS MICROLED 2 x 8W 2 x 10W 2 x 15W 2 x 20W 2 x 25W

ARRANCADOR MICROLED 16W 20W 30W 40W 50W

LUMENES 1.600 Lm 2.000 Lm 3.000 Lm 4.000 Lm 5.000 Lm

DIMENSIONES 260 x 90 mm 270 x 90 mm 260 x 90 mm 270 x 90 mm 260 x 90 mm 270 x 90 mm 260 x 90 mm 270 x 90 mm 300 x 90 mm 310 x 90 mm

PESO 450 gr

TEMPERATURA TRABAJO -40ºC ~ 80ºC

TENSIÓN 85 VAC - 230 VAC

DISIPADOR ALUMINIO ESPECIAL ANODIZADO


A LA HORA DE ELEGIR ESPECIFICAR EL COLOR DE LA TEMPERATURA (3.800K ò 4.500K) Y EL TIPO DE CASQUILLO (E27 o E40)
115

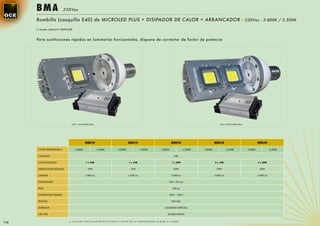

BMA 230Vac

Bombilla (casquillo E40) de MICROLED PLUS + DISIPADOR DE CALOR + ARRANCADOR - 230Vac - 3.800K / 5.500K

Para sustituciones rápidas en luminarias horizontales, dispone de corrector de factor de potencia

con 1 microled plus con 2 microled plus

BMA10 BMA15 BMA20 BMA30 BMA40


CASQUILLO E40

VATIOS MICROLED 1 x 10W 1 x 15W 1 x 20W 2 x 15W 2 x 20W

ARRANCADOR MICROLED 10W 15W 20W 30W 40W

LUMENES 1.000 Lm 1.500 Lm 2.000 Lm 3.000 Lm 4.000 Lm

DIMENSIONES 249 x 96 mm

PESO 450 gr

TEMPERATURA TRABAJO -40ºC ~ 80ºC

TENSIÓN 230 VAC

DISIPADOR ALUMINIO ESPECIAL


116 A LA HORA DE ELEGIR ESPECIFICAR EL COLOR DE LA TEMPERATURA (3.800K ò 4.500K).

CONTR
Controladores de carga para baterías destinadas a instalaciones aisladas

Nuestros controladores de carga son elementos indispensables en Así mismo si la tensión de la batería es inferior a 21,6Vdc, abre el cir- Estos controladores llevan 4 leds que indican desde un 25% hasta un
nuestro proceso de control de tensión de carga a las baterías. cuito de salida para que no se produzca una descarga profunda 100% la carga de la batería permanentemente.
en las baterías de gel en las cuales le inﬂuiría signiﬁcativamente la
Cuando la tensión de entrada de placas supera los 29,5V, abre el durabilidad de las mismas. Especialmente diseñado para instalaciones aisladas.
circuito para que no haya una sobre tensión en la batería.

CONTR-2410C CONTR-2420C

AMPERIOS 10A 20A

VOLTIOS 24 VDC

CIRCUITOS 1

TEMPERATURA AMBIENTE -10ºC - 55ºC

DIMENSIONES 118 x 110 x 35 mm

VOLTAJE MÁXIMO TRABAJO 36V

PESO 0,39 kg 0,65 kg

117

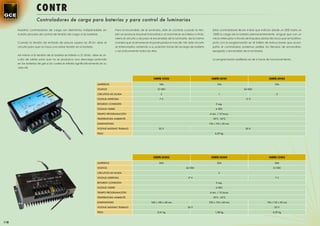

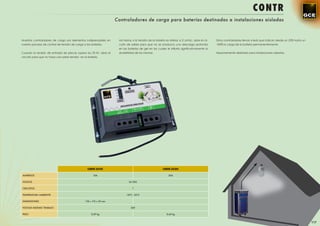

CONTR
Controladores de carga para baterías y para control de luminarias

Nuestros controladores de carga son elementos indispensables en Para el encendido de la luminaria, este se controla cuando la ten- Estos controladores llevan 4 leds que indican desde un 25% hasta un
nuestro proceso de control de tensión de carga a las baterías. sión se produce el panel fotovoltaico al anochecer es inferior a 4Vdc 100% la carga de la batería permanentemente, al igual que con un
cierra el circuito y da paso al encendido de la luminaria, de la misma micro interruptor a través de impulsos (datos técnicos que se facilitan,
Cuando la tensión de entrada de placas supera los 29,5V, abre el manera que al amanecer el panel produce mas de 14V, este circuito junto con la programación en el folleto de instrucciones que acom-
circuito para que no haya una sobre tensión en la batería. se interrumpiría volviendo a su posición inicial de recarga de batería paña al controlador) podemos prefijar los tiempos de encendido,
y así cíclicamente todos los días. apagado y encendido de la luminaria.
Así mismo si la tensión de la batería es inferior a 21,6Vdc, abre el cir-
cuito de salida para que no se produzca una descarga profunda La programación prefijada es de 6 horas de funcionamiento.
en las baterías de gel a las cuales le influiría significativamente en su
vida útil.

CONTR-12102 CONTR-24101 CONTR-24102

AMPERIOS 10A 10A 10A

VOLTIOS 12 VDC 24 VDC

CIRCUITOS DE SALIDA 2 1 2

VOLTAJE APERTURA 7V 17 V

RETARDO CONEXIÓN 5 seg.

VOLTAJE CIERRE 4 VDC

TIEMPO PROGRAMACIÓN 4 min. / 15 horas



VOLTAJE MÁXIMO TRABAJO 22 V 50 V

PESO 0,39 kg

CONTR-24202 CONTR-24302 CONTR-12202

AMPERIOS 20A 30A 20A

VOLTIOS 24 VDC 12 VDC

CIRCUITOS DE SALIDA 2

VOLTAJE APERTURA 17 V 7V

RETARDO CONEXIÓN 5 seg.

VOLTAJE CIERRE 4 VDC

TIEMPO PROGRAMACIÓN 4 min. / 15 horas


DIMENSIONES 160 x 100 x 40 mm 210 x 110 x 60 mm 118 x 110 x 35 mm

VOLTAJE MÁXIMO TRABAJO 36 V 25 V

PESO 0,61 kg 1,08 kg 0,39 kg

118

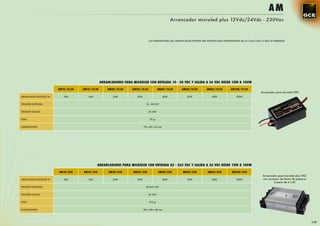

AM
Arrancador microled plus 12Vdc/24Vdc - 230Vac

LAS DIMENSIONES DEL ARRANCADOR PUEDEN SER MODIFICADAS DEPENDIENDO DE LA CAJA CON LA QUE SE FABRIQUE

ARRANCADORES PARA MICROLED CON ENTRADA 10 - 30 VDC Y SALIDA A 36 VDC DESDE 10W A 100W
AM10/12-24 AM15/12-24 AM20/12-24 AM30/12-24 AM40/12-24 AM50/12-24 AM60/12-24 AM100/12-24
Arrancador para microled VDC
ARRANCADOR MICROLED W 10W 15W 20W 30W 40W 50W 60W 100W

TENSIÓN ENTRADA 10 - 30 VDC

TENSIÓN SALIDA 36 VDC

PESO 57 gr


ARRANCADORES PARA MICROLED CON ENTRADA 85 - 265 VAC Y SALIDA A 36 VDC DESDE 10W A 100W
AM10/230 AM15/230 AM20/230 AM30/230 AM40/230 AM50/230 AM60/230 AM100/230
Arrancador para microled plus VAC
ARRANCADOR MICROLED W 10W 15W 20W 30W 40W 50W 60W 100W con corrector de factor de potencia
Coseno de ⱷ 0,96
TENSIÓN ENTRADA 85-265 VAC

TENSIÓN SALIDA 36 VDC

PESO 315 gr


119

A BA
Armario auto transportable para alumbrado de casas por energía solar con acumulación

Armario de aluminio diseñado para albergar baterías de Con este armario podemos conectar el alumbrado de Además de las características técnicas que se detalla en
gel en su interior más controlador e inversor con entradas lámparas microled plus, la nevera alimentada a 12 y 24 la ﬁcha técnica de esta página, lleva incorporado rejillas
y salidas de tensión. VDC (consultar frigoríﬁcos solares) y también televisor y de ventilación. Es auto transportable con ruedas y manilla.
ventiladores ya que este armario viene provisto de la ba-
Destinado principalmente para pequeñas viviendas unifa- ses que se necesitan para ello.
miliares totalmente autónomas a través de la energía solar
gracias a los paneles fotovoltaicos .

KIT PARA ALUMBRADO DE CASAS CON ACUMULACIÓN POR BATERÍAS DE GEL

ABA-PV1 ABA-PV2

DIMENSIONES ARMARIO 610 x 295 x 245 610 x 315 x 245

MODELO BATERÍA BT-HSE-55-12 BT-HSE-70-12

CANTIDAD BATERÍAS 2

CONTROLADOR DE CARGA CONTR-2410

INVERSOR HI-300D HI-500B

ENTRADA TENSIÓN 24VDC

SALIDA TENSIÓN 230 V

GRADO DE PROTECCIÓN IP IP 65

ACUMULACIÓN BATERÍAS (W) 55 Ah/24 V 70 Ah/24 V

PESO (Kg) 43 kg 52 kg
CONEXIONADO LATERAL SALIDA DE ONDA INVERSOR MODIFICADA
DEL ARMARIO CON SALIDAS
A 24 VDC Y 230 V

PLACAS NO INCLUIDAS EN EL ARMARIO AUTO TRANSPORTABLE

120

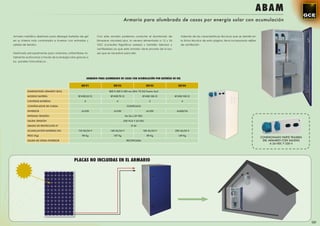

ABAM
Armario para alumbrado de casas por energía solar con acumulación

Armario metálico diseñado para albergar baterías de gel Con este armario podemos conectar el alumbrado de Además de las características técnicas que se detalla en
en su interior más controlador e inversor con entradas y lámparas microled plus, la nevera alimentada a 12 y 24 la ﬁcha técnica de esta página, lleva incorporado rejillas
salidas de tensión. VDC (consultar frigoríﬁcos solares) y también televisor y de ventilación
ventiladores ya que este armario viene provisto de la ba-
Destinado principalmente para viviendas unifamiliares to- ses que se necesitan para ello.
talmente autónomas a través de la energía solar gracias a
los paneles fotovoltaicos .

ARMARIO PARA ALUMBRADO DE CASAS CON ACUMULACIÓN POR BATERÍAS DE GEL

KIT-V1 KIT-V2 KIT-V3 KIT-V4

DIMENSIONES ARMARIO (RAL) 800 X 400 X 400 mm (RAL 70.35) Puerta Azul

MODELO BATERÍA BT-HSE-55-12 BT-HSE-70-12 BT-HSE-100-12 BT-HSE-100-12

CANTIDAD BATERÍAS 4 4 2 4

CONTROLADOR DE CARGA CONTR-2410

INVERSOR AJ-350 AJ-350 AJ-350 AJ600/24

ENTRADA TENSIÓN De 24 a 29 VDC

SALIDA TENSIÓN 230 VCA Y 24 VDC

GRADO DE PROTECCIÓN IP IP 65

ACUMULACIÓN BATERÍAS (W) 110 Ah/24 V 140 Ah/24 V 100 Ah/24 V 200 Ah/24 V

PESO (Kg) 98 Kg 107 Kg 89 Kg 149 Kg
CONEXIONADO PARTE TRASERA
SALIDA DE ONDA INVERSOR RECTIFICADA DEL ARMARIO CON SALIDAS
A 24 VDC Y 230 V

PLACAS NO INCLUIDAS EN EL ARMARIO

121

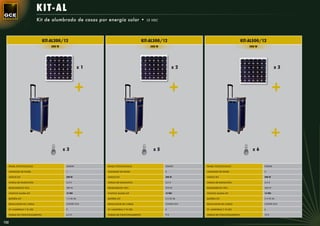

KIT - AL
Kit de alumbrado de casas por energía solar • 12 VDC

KIT-AL200/12 KIT-AL300/12 KIT-AL500/12
200 W 300 W 500 W

x1 x2 x3

x3 x5 x6

PANEL FOTOVOLTAICO GSM50 PANEL FOTOVOLTAICO GSM50 PANEL FOTOVOLTAICO GSM50

UNIDADES DE PANEL 1 UNIDADES DE PANEL 2 UNIDADES DE PANEL 3

VATIOS KIT 200 W VATIOS KIT 300 W VATIOS KIT 500 W

HORAS DE RADIACIÓN 3,5 H HORAS DE RADIACIÓN 3,5 H HORAS DE RADIACIÓN 3,5 H

RENDIMIENTO 90% 180 W RENDIMIENTO 90% 270 W RENDIMIENTO 90% 450 W

VOLTIOS SALIDA KIT 12 VDC VOLTIOS SALIDA KIT 12 VDC VOLTIOS SALIDA KIT 12 VDC

BATERÍA KIT 1 X 55 Ah BATERÍA KIT 2 X 55 Ah BATERÍA KIT 2 X 70 Ah

REGULADOR DE CARGA CONTR-1210 REGULADOR DE CARGA CONTR-1210 REGULADOR DE CARGA CONTR-1210

Nº LÁMPARAS 7 W LED 3 Nº LÁMPARAS 7 W LED 5 Nº LÁMPARAS 7 W LED 6

HORAS DE FUNCIONAMIENTO 6.5 H HORAS DE FUNCIONAMIENTO 9H HORAS DE FUNCIONAMIENTO 10 H

122

KIT - AL
Kit de alumbrado de casas por energía solar • 12 VDC
En caso de situaciones geográﬁcas de alta radiación (sur de España, África) el numero de placas se reducirá en función a las horas de radiación (consultar)

KIT DE ALUMBRADO mediante paneles fotovoltaicos y un cuadro de acumulación de baterías de
gel y controlador incorporado para el suministro de energía eléctrica a viviendas unipersonales
con salida 12 VDC para alumbrado.

Bajo pedido se puede suministrar con el cableado (indicar metros).

CONECTORES PARA ENTRADA
Y SALIDA DE TENSIÓN
12V O 230V

ESTE KIT ESTA EQUIPADO CON INVERSOR DE ONDA SENOIDAL
123

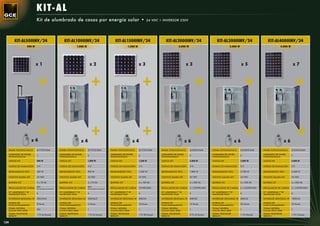

KIT - AL
Kit de alumbrado de casas por energía solar • 24 VDC + INVERSOR 230V

KIT-AL500INV/24 KIT-AL1000INV/24 KIT-AL1500INV/24 KIT-AL2000INV/24 KIT-AL3000INV/24 KIT-AL4000INV/24
500 W 1.000 W 1.500 W 2.000 W 3.000 W 4.000 W

x1 x2 x3 x3 x5 x7

x4 x4 x4 x6 x6 x6
PANEL FOTOVOLTAICO SL175CE-30M PANEL FOTOVOLTAICO SL175CE-30M PANEL FOTOVOLTAICO SL175CE-30M PANEL FOTOVOLTAICO SL230CE-36M PANEL FOTOVOLTAICO SL230CE-36M PANEL FOTOVOLTAICO SL230CE-36M

UNIDADES DE PANEL UNIDADES DE PANEL UNIDADES DE PANEL UNIDADES DE PANEL UNIDADES DE PANEL UNIDADES DE PANEL
1 2 3 3 5 7
FOTOVOLTAICO FOTOVOLTAICO FOTOVOLTAICO FOTOVOLTAICO FOTOVOLTAICO FOTOVOLTAICO

VATIOS KIT 500 W VATIOS KIT 1.000 W VATIOS KIT 1.500 W VATIOS KIT 2.000 W VATIOS KIT 3.000 W VATIOS KIT 4.000 W

HORAS DE RADIACIÓN 3H HORAS DE RADIACIÓN 3H HORAS DE RADIACIÓN 3H HORAS DE RADIACIÓN 3H HORAS DE RADIACIÓN 3H HORAS DE RADIACIÓN 3H

RENDIMIENTO 90% 450 W RENDIMIENTO 90% 900 W RENDIMIENTO 90% 1.350 W RENDIMIENTO 90% 1.800 W RENDIMIENTO 90% 2.700 W RENDIMIENTO 90% 3.600 W

VOLTIOS SALIDA KIT 24 VDC VOLTIOS SALIDA KIT 24 VDC VOLTIOS SALIDA KIT 24 VDC VOLTIOS SALIDA KIT 24 VDC VOLTIOS SALIDA KIT 24 VDC VOLTIOS SALIDA KIT 24 VDC

BATERÍA KIT 2 x 70 Ah BATERÍA KIT 4 x 70 Ah BATERÍA KIT 4 x 100 Ah BATERÍA KIT 4 x 200 Ah BATERÍA KIT 4 x 250 Ah BATERÍA KIT 6 x 250 Ah

REGULADOR DE CARGA NO REGULADOR DE CARGA NO REGULADOR DE CARGA CONTR-2420 REGULADOR DE CARGA 2 x CONTR-2420 REGULADOR DE CARGA 2 x CONTR-2420 REGULADOR DE CARGA 2 x CONTR-2420
(Lo incorpora el inversor) (Lo incorpora el inversor)

Nº LÁMPARAS 7 W Nº LÁMPARAS 7 W Nº LÁMPARAS 7 W Nº LÁMPARAS 7 W Nº LÁMPARAS 7 W Nº LÁMPARAS 7 W
4 4 4 6 6 6
MICROLED PLUS MICROLED PLUS MICROLED PLUS MICROLED PLUS MICROLED PLUS MICROLED PLUS

INVERSOR SENOIDAL W 350/24/S INVERSOR SENOIDAL W 350/24/S INVERSOR SENOIDAL W 600/24 INVERSOR SENOIDAL W 600/24 INVERSOR SENOIDAL W 600/24 INVERSOR SENOIDAL W 1300/24

HORAS DE HORAS DE HORAS DE HORAS DE HORAS DE HORAS DE
8 Horas 6 Horas 16 Horas 16 Horas 24 Horas 24 Horas
FUNCIONAMIENTO FUNCIONAMIENTO FUNCIONAMIENTO FUNCIONAMIENTO FUNCIONAMIENTO FUNCIONAMIENTO
TOMA NEVERA TOMA NEVERA TOMA NEVERA TOMA NEVERA TOMA NEVERA TOMA NEVERA
NO 1 1 1 1 1
(12/24 VDC) 60W (12/24 VDC) 60W (12/24 VDC) 60W (12/24 VDC) 60W (12/24 VDC) 60W (12/24 VDC) 60W
TOMA TELEVISOR TOMA TELEVISOR TOMA TELEVISOR TOMA TELEVISOR TOMA TELEVISOR TOMA TELEVISOR
1 TV (4 Horas) 1 TV (3 Horas) 1 TV (8 Horas) 2 TV (5 Horas) 1 TV (Horas) 1 TV ( Horas)
80W/H 80W/H 80W/H 80W/H 80W/H 80W/H

124

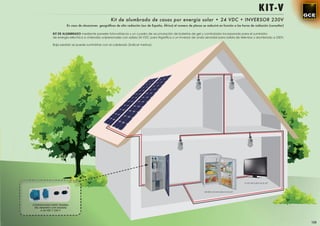

KIT - V
Kit de alumbrado de casas por energía solar • 24 VDC + INVERSOR 230V
En caso de situaciones geográﬁcas de alta radiación (sur de España, África) el numero de placas se reducirá en función a las horas de radiación (consultar)

KIT DE ALUMBRADO mediante paneles fotovoltaicos y un cuadro de acumulación de baterías de gel y controlador incorporado para el suministro
de energía eléctrica a viviendas unipersonales con salida 24 VDC para frigoríﬁco y un inversor de onda senoidal para salida de televisor y alumbrado a 230V.

Bajo pedido se puede suministrar con el cableado (indicar metros).

TV NO INCLUIDA EN EL KIT

NEVERA NO INCLUIDA EN EL KIT

CONEXIONADO PARTE TRASERA
DEL ARMARIO CON SALIDAS
A 24 VDC Y 230 V

125

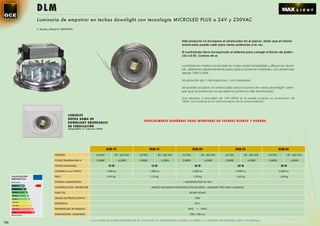

DLM
Luminaria de empotrar en techos downlight con tecnología MICROLED PLUS a 24V y 230VAC

Este producto no incorpora el arrancador en el precio, dado que el mismo
arrancador puede valer para varias potencias a la vez .

El controlador lleva incorporado el sistema para corregir el factor de poten-
cia a 0,96. Coseno de ⱷ.

Luminaria en metal con lacado en color acero inoxidable y difusor en alumi-
nio, diseñada especialmente para aplicaciones en interiores, con potencias
desde 10W a 30W.

Va provisto de 1 microled plus con disipador.

Se puede acoplar un arrancador para la suma de varios downlight, siem-
pre que la potencia no exceda la potencia del arrancador.

(por ejemplo, 6 downlight de 15W (90W) se le puede acoplar un arrancador de
100W, no incluimos en la tarifa el precio de los arrancadores)

C ON SULT E
N UE VA GAM A DE
ES P EC I A L M ENT E D I S EÑ A DA S PA RA I N TERI ORES EN COLORES B L AN CO Y DORADO
DOWN LIG H T O RIE N TA B L ES
E N FABRIC AC IÓ N
( d i s p o n i b l e s 2 º s e m e s t r e 2 010 )

DLM-10 DLM-15 DLM-20 DLM-25 DLM-30
TENSIÓN 24 VDC 85 - 265 VAC 24 VDC 85 - 265 VAC 24 VDC 85 - 265 VAC 24 VDC 85 - 265 VAC 24 VDC 85 - 265 VAC


LÚMENES Lm en VATIOS 1.000 Lm 1.500 Lm 2.000 Lm 2.500 Lm 3.000 Lm

CALIFICACIÓN PESO 0,95 Kg 1,15 Kg 1,30 Kg 1,45 Kg 1,60 Kg
ENERGÉTICA
Más eﬁciente SISTEMA ILUMINACIÓN 1 MICROLED PLUS 36 VDC
<30% A++
CONSTRUCCIÓN PROYECTOR MARCO MOLDEADO POR INYECCIÓN DE METAL . ACABADO TIPO INOX o BLANCO
<30-42% A+
<42-55% A VIDA ÚTIL 50.000 HORAS
<55-75% B
<75-90% C GRADO DE PROTECCIÓN IP IP20
<90-100% D
EFICIENCIA 92 %
<100-100% E
<110-125% F TEMPERATURA DE TRABAJO -40ºC ~ +80ºC
<125% G
Menos eﬁciente DIMENSIONES LUMINARIA 230 x 100 mm

A LA HORA DE ELEGIR ESPECIFICAR EL COLOR DE LA TEMPERATURA (3.800K ò 4.500K) Y LA TENSIÓN DE ENTRADA (24V o 85-230Vac)
126

TFM
Tubo T8 con microled miner de (9W - 12W - 18W - 25W) en sustitución de los tradicionales fluorescentes
Este producto no necesita de reactancia ni cebador, se conecta directamente a la red 230V.
El ahorro energético es superior al 50%

• Se puede acoplar en la luminaria tradicional para fluorescentes cambiando el
conexionado y suprimiendo la reactancia el cebador.

• La garantía es de 50.000 hora de funcionamiento.

• Es de arranque ultra rápido y no tiene el efecto estroboscópico.

• Dado el acoplamiento de los microled miner, la contaminación lumínica es 0.

Se acoplan directamente a las pantallas de la página siguiente

230Vac
Fase Neutro
Se puede conectar indistintamente fase o neutro

TFM9 TFM12 TFM18 TFM25
COLOR TEMPERATURA K 3.800K 5.500K 3.800K 5.500K 3.800K 5.500K 3.800K 5.500K

VATIOS LUMINARIA 9W 12 W 18 W 25 W
LÚMENES Lm en VATIOS 720 Lm 960 Lm 1.440 Lm 2.000 Lm

SUSTITUYE AL FLUORESCENTE 18 W 18 W (con más lúmenes) 36 W 56 W

TENSIÓN 230 VAC

DIMENSIONES LUMINARIA 60 cm (T8 Ø26) 120 cm (T8 Ø26) 150 cm (T8 Ø26) CALIFICACIÓN
ENERGÉTICA
PESO 0,128 Kg 0,148 Kg 0,296 Kg 0,389 Kg Más eficiente

<30% A++
SISTEMA ILUMINACIÓN MICROLED MINER
<30-42% A+
CONSTRUCCIÓN PROYECTOR TUBO EXTRUSIONADO DE ALUMINIO + ABS OPACO <42-55% A
<55-75% B
<75-90% C
EFICIENCIA 93 % <90-100% D
<100-100% E
GRADO DE PROTECCIÓN IP IP55 <110-125% F
<125% G
TEMPERATURA DE TRABAJO -20ºC ~ +80ºC Menos eficiente

A LA HORA DE ELEGIR ESPECIFICAR EL COLOR DE LA TEMPERATURA (3.800K ò 5.500K) 127

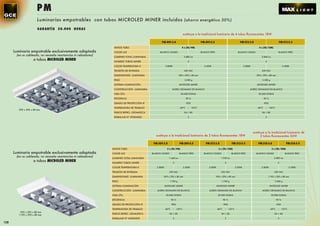

PM
Luminarias empotrables con tubos MICROLED MINER incluidos (ahorro energético 50%)
GARA N T Í A 50 . 00 0 HO RA S
sustituye a la tradicional luminaria de 4 tubos fluorescentes 18W

PM-409-3.8 PM-409-5.5 PM-412-3.8 PM-412-5.5

VATIOS TUBO 4 x (T8/9W) 4 x (T8/12W)
Luminaria empotrable exclusivamente adaptada COLOR LUZ BLANCO CÁLIDO BLANCO FRÍO BLANCO CÁLIDO BLANCO FRÍO
(en su cableado, no necesita reactancias ni cebadores)
LÚMENES TOTAL LUMINARIA 2.880 Lm 3.840 Lm
a tubos MICROLED MINER NUMERO TUBOS MINER 4 4

COLOR TEMPERATURA K 3.800K 5.500K 3.800K 5.500K

TENSIÓN DE ENTRADA 230 VAC 230 VAC

DIMENSIONES LUMINARIA 595 x 595 x 80 mm 595 x 595 x 80 mm

PESO 3.500 g 3.500 g

SISTEMA ILUMINACIÓN MICROLED MINER MICROLED MINER

CONSTRUCCIÓN LUMINARIA ACERO CROMADO EN BLANCO ACERO CROMADO EN BLANCO


EFICIENCIA 90 % 90 %


TEMPERATURA DE TRABAJO -40ºC ~ +55ºC -40ºC ~ +55ºC
595 x 595 x 80 mm
ÍNDICE REPRO. CROMÁTICA RA > 80 RA > 80

EMBALAJE Nº UNIDADES 2 2

sustituye a la tradicional luminaria de
sustituye a la tradicional luminaria de 2 tubos fluorescentes 18W 2 tubos fluorescentes 36W

PM-209-3.8 PM-209-5.5 PM-212-3.8 PM-212-5.5 PM-218-3.8 PM-218-5.5

VATIOS TUBO 2 x (T8/9W) 2 x (T8/12W) 2 x (T8/18W)
Luminaria empotrable exclusivamente adaptada COLOR LUZ BLANCO CÁLIDO BLANCO FRÍO BLANCO CÁLIDO BLANCO FRÍO BLANCO CÁLIDO BLANCO FRÍO
(en su cableado, no necesita reactancias ni cebadores)
LÚMENES TOTAL LUMINARIA 1.440 Lm 1.920 Lm 2.880 Lm
a tubos MICROLED MINER NUMERO TUBOS MINER 2 2 2


TENSIÓN DE ENTRADA 230 VAC 230 VAC 230 VAC

DIMENSIONES LUMINARIA 595 x 295 x 80 mm 595 x 295 x 80 mm 1.195 x 295 x 80 mm

PESO 1.750 g 1.750 g 3.500 g

SISTEMA ILUMINACIÓN MICROLED MINER MICROLED MINER MICROLED MINER

CONSTRUCCIÓN LUMINARIA ACERO CROMADO EN BLANCO ACERO CROMADO EN BLANCO ACERO CROMADO EN BLANCO


EFICIENCIA 90 % 90 % 90 %


TEMPERATURA DE TRABAJO -40ºC ~ +55ºC -40ºC ~ +55ºC -40ºC ~ +55ºC
595 x 295 x 80 mm
1.195 x 295 x 80 mm ÍNDICE REPRO. CROMÁTICA RA > 80 RA > 80 RA > 80

EMBALAJE Nº UNIDADES 2 2 2

128

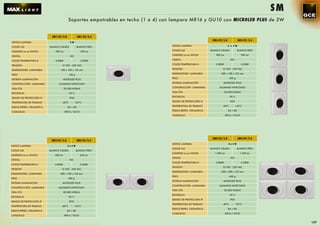

SM
Soportes empotrables en techo (1 a 4) con lampara MR16 y GU10 con MICROLED PLUS de 3W

SM1-3V/3.8 SM1-3V/5.5
SM3-3V/3.8 SM3-3V/5.5
VATIOS LAMPARA 3W

COLOR LUZ BLANCO CÁLIDO BLANCO FRÍO VATIOS LAMPARA 3 x 3W

LÚMENES Lm en VATIOS 300 Lm 330 Lm COLOR LUZ BLANCO CÁLIDO BLANCO FRÍO

CRISTAL NO LÚMENES Lm en VATIOS 900 Lm 990 Lm

COLOR TEMPERATURA K 3.800K 5.500K CRISTAL NO

TENSIÓN 12 VDC - 230 VAC COLOR TEMPERATURA K 3.800K 5.500K

DIMENSIONES LUMINARIA 100 x 100 x 125 mm TENSIÓN 12 VDC - 230 VAC

PESO 150 g DIMENSIONES LUMINARIA 300 x 100 x 125 mm

SISTEMA ILUMINACIÓN MICROLED PLUS PESO 450 g

CONSTRUCCIÓN LUMINARIA ALUMINIO INYECTADO SISTEMA ILUMINACIÓN MICROLED PLUS

VIDA ÚTIL 50.000 HORAS CONSTRUCCIÓN LUMINARIA ALUMINIO INYECTADO

EFICIENCIA 90 % VIDA ÚTIL 50.000 HORAS

GRADO DE PROTECCIÓN IP IP20 EFICIENCIA 90 %

TEMPERATURA DE TRABAJO -40ºC ~ +55ºC GRADO DE PROTECCIÓN IP IP20

ÍNDICE REPRO. CROMÁTICA RA > 80 TEMPERATURA DE TRABAJO -40ºC ~ +55ºC

CASQUILLO MR16 / GU10 ÍNDICE REPRO. CROMÁTICA RA > 80

CASQUILLO MR16 / GU10

SM4-3V/3.8 SM4-3V/5.5
SM2-3V/3.8 SM2-3V/5.5
VATIOS LAMPARA 4x3W
VATIOS LAMPARA 2x3W
COLOR LUZ BLANCO CÁLIDO BLANCO FRÍO
LÚMENES Lm en VATIOS 1.200 Lm 1.320 Lm
LÚMENES Lm en VATIOS 600 Lm 660 Lm
CRISTAL NO
CRISTAL NO
TENSIÓN 12 VDC - 230 VAC
TENSIÓN 12 VDC - 230 VAC
DIMENSIONES LUMINARIA 200 x 200 x 125 mm
PESO 600 g
PESO 300 g
SISTEMA ILUMINACIÓN MICROLED PLUS
CONSTRUCCIÓN LUMINARIA ALUMINIO INYECTADO
CONSTRUCCIÓN LUMINARIA ALUMINIO INYECTADO
EFICIENCIA 90 %
EFICIENCIA 90 %
TEMPERATURA DE TRABAJO -40ºC ~ +55ºC
ÍNDICE REPRO. CROMÁTICA RA > 80

129

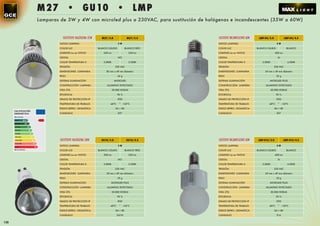

M27 • GU10 • LMP
Lamparas de 3W y 4W con microled plus a 230VAC, para sustitución de halógenas e incandescentes (35W a 60W)

SUSTITUYE HALÓGENA 35W M27/3.8 M27/5.5 SUSTITUYE INCANDESCENTE 60W LMP-04/3.0 LMP-04/4.5

VATIOS LAMPARA 3W VATIOS LAMPARA 4W

COLOR LUZ BLANCO CÁLIDO BLANCO FRÍO COLOR LUZ BLANCO CÁLIDO BLANCO

LÚMENES Lm en VATIOS 240 Lm 260 Lm LÚMENES Lm en VATIOS 400 Lm

CRISTAL NO CRISTAL SI

COLOR TEMPERATURA K 3.800K 5.500K COLOR TEMPERATURA K 3.000K 4.500K

TENSIÓN 230 VAC TENSIÓN 230 VAC

DIMENSIONES LUMINARIA 82 mm x 49 mm diámetro DIMENSIONES LUMINARIA 69 mm x 49 mm diámetro

PESO 42 g PESO 32 g

SISTEMA ILUMINACIÓN MICROLED SISTEMA ILUMINACIÓN MICROLED PLUS

CONSTRUCCIÓN LAMPARA ALUMINIO INYECTADO CONSTRUCCIÓN LAMPARA ALUMINIO INYECTADO

VIDA ÚTIL 50.000 HORAS VIDA ÚTIL 50.000 HORAS

EFICIENCIA 90 % EFICIENCIA 90 %

GRADO DE PROTECCIÓN IP IP20 GRADO DE PROTECCIÓN IP IP20

TEMPERATURA DE TRABAJO -40ºC ~ +55ºC TEMPERATURA DE TRABAJO -40ºC ~ +55ºC

ÍNDICE REPRO. CROMÁTICA RA > 80 ÍNDICE REPRO. CROMÁTICA RA > 80
CALIFICACIÓN
ENERGÉTICA CASQUILLO E27 CASQUILLO E27
Más eﬁciente

<30% A++
<30-42% A+
<42-55% A
<55-75% B
<75-90% C
<90-100% D
<100-100% E SUSTITUYE HALÓGENA 50W GU10/3.8 GU10/5.5 SUSTITUYE INCANDESCENTE 60W LMP-014/3.0 LMP-014/4.5
<110-125% F
<125% G
Menos eﬁciente
COLOR LUZ BLANCO CÁLIDO BLANCO FRÍO COLOR LUZ BLANCO CÁLIDO BLANCO


CRISTAL NO CRISTAL SI




PESO 39 g PESO 30 g

SISTEMA ILUMINACIÓN MICROLED PLUS SISTEMA ILUMINACIÓN MICROLED PLUS







CASQUILLO GU10 CASQUILLO E14

130

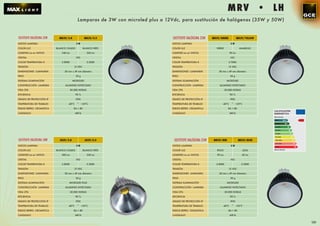

MRV • LH
Lamparas de 3W con microled plus a 12Vdc, para sustitución de halógenas (35W y 50W)

SUSTITUYE HALÓGENA 35W MR3V/3.8 MR3V/5.5 SUSTITUYE HALÓGENA 35W MR3V/GREEN MR3V/YELLOW


COLOR LUZ BLANCO CÁLIDO BLANCO FRÍO COLOR LUZ VERDE AMARILLO


CRISTAL NO CRISTAL NO

COLOR TEMPERATURA K 3.800K 5.500K COLOR TEMPERATURA K 2.700K

TENSIÓN 12 VDC TENSIÓN 12 VDC


PESO 30 g PESO 30 g

SISTEMA ILUMINACIÓN MICROLED SISTEMA ILUMINACIÓN MICROLED






CALIFICACIÓN
CASQUILLO MR16 CASQUILLO MR16 ENERGÉTICA
Más eﬁciente

<30% A++
<30-42% A+
<42-55% A
<55-75% B
<75-90% C
<90-100% D
SUSTITUYE HALÓGENA 50W LH3V/3.8 LH3V/5.5 SUSTITUYE HALÓGENA 35W MR3V/RED MR3V/BLUE <100-100% E
<110-125% F
VATIOS LAMPARA 3W VATIOS LAMPARA 3W <125% G
COLOR LUZ BLANCO CÁLIDO BLANCO FRÍO COLOR LUZ ROJO AZUL Menos eﬁciente

LÚMENES Lm en VATIOS 300 Lm 330 Lm LÚMENES Lm en VATIOS 90 Lm 60 Lm

CRISTAL NO CRISTAL NO


TENSIÓN 12 VDC TENSIÓN 12 VDC


PESO 30 g PESO 30 g

SISTEMA ILUMINACIÓN MICROLED PLUS SISTEMA ILUMINACIÓN MICROLED







CASQUILLO MR16 CASQUILLO MR16

131

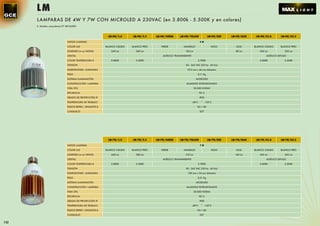

LM
LAMPARAS DE 4W Y 7W CON MICROLED A 230VAC (en 3.800k - 5.500K y en colores)
S. Modelo comunitario Nº 001163851

LM-4W/3.8 LM-4W/5.5 LM-4W/GREEN LM-4W/YELLOW LM-4W/RED LM-4W/BLUE LM-4W/D3.8 LM-4W/D5.5

VATIOS LAMPARA 4W

COLOR LUZ BLANCO CÁLIDO BLANCO FRÍO VERDE AMARILLO ROJO AZUL BLANCO CÁLIDO BLANCO FRÍO

LÚMENES Lm en VATIOS 260 Lm 340 Lm 120 Lm 80 Lm 240 Lm 320 Lm

CRISTAL ACRÍLICO TRANSPARENTE ACRÍLICO DIFUSO


TENSIÓN 85 - 265 VAC (50 Hz - 60 Hz)

DIMENSIONES LUMINARIA 97,5 mm x 46 mm diámetro

PESO 0,11 Kg

SISTEMA ILUMINACIÓN MICROLED

CONSTRUCCIÓN LAMPARA ALUMINIO EXTRUSIONADO


EFICIENCIA 90 %




CASQUILLO E27

LM-7W/3.8 LM-7W/5.5 LM-7W/GREEN LM-7W/YELLOW LM-7W/RED LM-7W/BLUE LM-7W/D3.8 LM-7W/D5.5

VATIOS LAMPARA 7W

COLOR LUZ BLANCO CÁLIDO BLANCO FRÍO VERDE AMARILLO ROJO AZUL BLANCO CÁLIDO BLANCO FRÍO

LÚMENES Lm en VATIOS 440 Lm 580 Lm 210 Lm 140 Lm 420 Lm 560 Lm

CRISTAL ACRÍLICO TRANSPARENTE ACRÍLICO DIFUSO


TENSIÓN 85 - 265 VAC (50 Hz - 60 Hz)

DIMENSIONES LUMINARIA 128 mm x 54 mm diámetro

PESO 0,21 Kg

SISTEMA ILUMINACIÓN MICROLED

CONSTRUCCIÓN LAMPARA ALUMINIO EXTRUSIONADO


EFICIENCIA 90 %




CASQUILLO E27

132

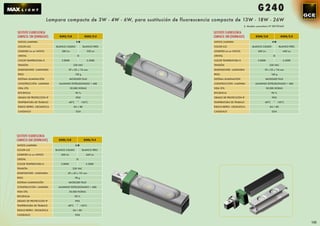

G240
Lampara compacta de 3W - 4W - 6W, para sustitución de fluorescencia compacta de 13W - 18W - 26W

SUSTITUYE FLUORESCENCIA SUSTITUYE FLUORESCENCIA
COMPACTA 13W (DOWNLIGHT) G243/3.8 G243/5.5 COMPACTA 18W (DOWNLIGHT) G244/3.8 G244/5.5


COLOR LUZ BLANCO CÁLIDO BLANCO FRÍO COLOR LUZ BLANCO CÁLIDO BLANCO FRÍO

LÚMENES Lm en VATIOS 280 Lm 330 Lm LÚMENES Lm en VATIOS 400 Lm 440 Lm

CRISTAL SI CRISTAL SI



DIMENSIONES LUMINARIA 39 x 35 x 116 mm DIMENSIONES LUMINARIA 39 x 25 x 116 mm

PESO 150 g PESO 160 g

SISTEMA ILUMINACIÓN MICROLED PLUS SISTEMA ILUMINACIÓN MICROLED PLUS

CONSTRUCCIÓN LAMPARA ALUMINIO EXTRUSIONADO + ABS CONSTRUCCIÓN LAMPARA ALUMINIO EXTRUSIONADO + ABS






CASQUILLO G24 CASQUILLO G24

SUSTITUYE FLUORESCENCIA
COMPACTA 26W (DOWNLIGHT) G246/3.8 G246/5.5

VATIOS LAMPARA 6W



CRISTAL SI


TENSIÓN 230 VAC


PESO 98 g


CONSTRUCCIÓN LAMPARA ALUMINIO EXTRUSIONADO + ABS


EFICIENCIA 90 %




CASQUILLO G24

133

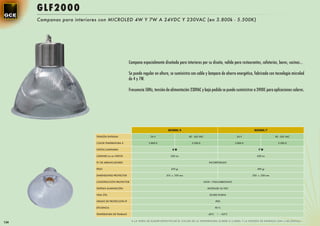

GL F2000
Campanas para interiores con MICROLED 4W Y 7W A 24VDC Y 230VAC (en 3.800k - 5.500K)

Campana especialmente diseñada para interiores por su diseño, valida para restaurantes, cafeterías, bares, cocinas...

Se puede regular en altura, se suministra con cable y lampara de ahorro energético, fabricada con tecnología microled
de 4 y 7W.

Frecuencia 50Hz, tensión de alimentación 230VAC y bajo pedido se puede suministrar a 24VDC para aplicaciones solares.

GLF2000/4 GLF2000/7

TENSIÓN ENTRADA 24 V 85 - 265 VAC 24 V 85 - 265 VAC

COLOR TEMPERATURA K 3.800 K 5.500 K 3.800 K 5.500 K

VATIOS LUMINARIA 4W 7W


Nº DE ARRANCADORES INCORPORADO

PESO 470 gr 490 gr

DIMENSIONES PROYECTOR 310 x 250 mm 350 x 250 mm

CONSTRUCCIÓN PROYECTOR INOX + POLICARBONATO

SISTEMA ILUMINACIÓN MICROLED 36 VDC



EFICIENCIA 90 %


134

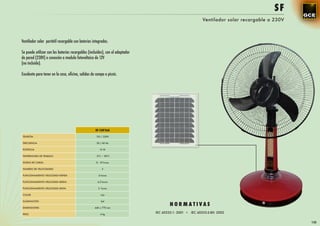

SF
Ventilador solar recargable a 230V

Ventilador solar portátil recargable con baterías integradas.

Se puede utilizar con las baterías recargables (incluidas), con el adaptador
de pared (230V) o conexión a modulo fotovoltaico de 12V
(no incluido).

Excelente para tener en la casa, oﬁcina, salidas de campo o picnic.

SF-12V16A

TENSIÓN 12V / 230V

FRECUENCIA 50 / 60 Hz

POTENCIA 15 W


HORAS DE CARGA 8 - 10 horas

NUMERO DE VELOCIDADES 3

FUNCIONAMIENTO VELOCIDAD RÁPIDA 4 horas

FUNCIONAMIENTO VELOCIDAD MEDIA 4,5 horas

FUNCIONAMIENTO VELOCIDAD LENTA 5 horas

COLOR rojo

ILUMINACIÓN led

DIMENSIONES 440 x 770 mm
NORMATIVAS
PESO 4 kg
IEC 60335-1: 2001 • IEC 60335-2-80: 2002

135

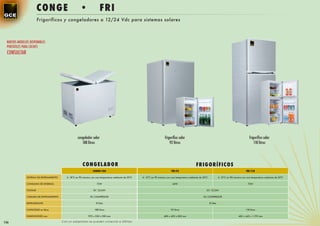

CON GE • FRI
Frigoríficos y congeladores a 12/24 Vdc para sistemas solares

NUEVOS MODELOS DISPONIBLES
PORTÁTILES PARA COCHES
CONSULTAR

congelador solar frigoríﬁco solar frigoríﬁco solar
188 litros 92 litros 118 litros

C O N G E L ADO R F RIGORÍF ICOS
CONGE-188 FRI-92 FRI-118

SISTEMA DE ENFRIAMIENTO A -18ºC en 90 minutos con una temperatura ambiente de 30ºC A -15ºC en 90 minutos con una temperatura ambiente de 30ºC A -15ºC en 90 minutos con una temperatura ambiente de 30ºC

CONSUMO DE ENERGÍA 72W 60W 72W

VOLTAJE DC 12/24V DC 12/24V

CÁMARA DE ENFRIAMIENTO DC COMPRESOR DC COMPRESOR

REFRIGERANTE R134a R134a

CAPACIDAD en litros 188 litros 92 litros 118 litros

DIMENSIONES mm 970 x 530 x 900 mm 480 x 450 x 800 mm 485 x 445 x 1.195 mm

136 Con un adaptador se pueden conectar a 230Vac

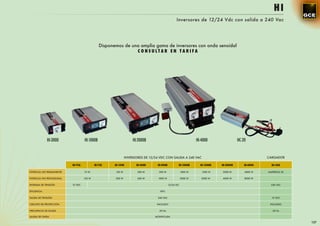

HI
Inversores de 12/24 Vdc con salida a 240 Vac

Disponemos de una amplia gama de inversores con onda senoidal
CONSULTAR EN TARIFA

HI-300D HI-1000B HI-2000B HI-4000 HC-20

INVERSORES DE 12/24 VDC CON SALIDA A 240 VAC CARGADOR

HI-75A HI-75E HI-150D HI-300D HI-500B HI-1000B HI-1500B HI-2000B HI-4000 HC-20A

POTENCIA (W) PERMANENTE 75 W 150 W 300 W 500 W 1000 W 1500 W 2000 W 4000 W AMPERIOS 20

POTENCIA (W) PROVISIONAL 150 W 300 W 600 W 1000 W 2000 W 3000 W 4000 W 8000 W -

ENTRADA DE TENSIÓN 12 VDC 12/24 VDC 230 VAC

EFICIENCIA 90% -

SALIDA DE TENSIÓN 240 VAC 12 VDC

CIRCUITO DE PROTECCIÓN INCLUIDO INCLUIDO

FRECUENCIA DE SALIDA 50 Hz 50 Hz

SALIDA DE ONDA MODIFICADA -

137

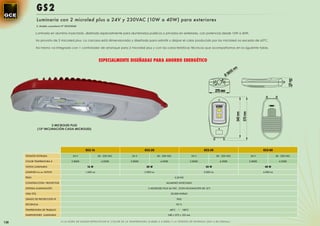

GS 2
Luminaria con 2 microled plus a 24V y 230VAC (10W a 40W) para exteriores

Luminaria en aluminio inyectado, diseñado especialmente para alumbrados publicos o privados en exteriores, con potencias desde 10W a 40W.

Va provisto de 2 microled plus. La carcasa está dimensionada y diseñada para admitir y disipar el calor producido por los microled no exceda de 65ºC.

Así mismo va integrado con 1 controlador de arranque para 2 microled plus y con las características técnicas que acompañamos en la siguiente tabla.

ESPECIALMENTE DISEÑADAS PARA AHORRO ENERGÉTICO

2 MICROLED PLUS
(15º INCLINACIÓN CADA MICROLED)

GS2-16 GS2-20 GS2-30 GS2-40
TENSIÓN ENTRADA 24 V 85 - 230 VAC 24 V 85 - 230 VAC 24 V 85 - 230 VAC 24 V 85 - 230 VAC


LÚMENES Lm en VATIOS 1.600 Lm 2.000 Lm 3.000 Lm 4.000 Lm

PESO 5,50 KG

CONSTRUCCIÓN PROYECTOR ALUMINIO INYECTADO

SISTEMA ILUMINACIÓN 2 MICROLED PLUS 36 VDC (CON INCLINACIÓN DE 15º)



EFICIENCIA 92 %


138 A LA HORA DE ELEGIR ESPECIFICAR EL COLOR DE LA TEMPERATURA (3.800K ò 4.500K) Y LA TENSIÓN DE ENTRADA (24V o 85-230Vac)

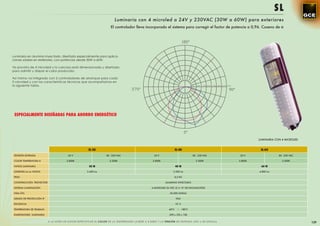

SL
Luminaria con 4 microled a 24V y 230VAC (30W a 60W) para exteriores
El controlador lleva incorporado el sistema para corregir el factor de potencia a 0,96. Coseno de ⱷ

Luminaria en aluminio inyectado, diseñado especialmente para aplica-
ciones solares en exteriores, con potencias desde 30W a 60W.

Va provisto de 4 microled y la carcasa está dimensionada y diseñada
para admitir y disipar el calor producido.

Así mismo va integrado con 2 controladores de arranque para cada
2 microled y con las características técnicas que acompañamos en
la siguiente tabla.


LUMINARIA CON 4 MICROLED

SL-30 SL-40 SL-60
TENSIÓN ENTRADA 24 V 85 - 230 VAC 24 V 85 - 230 VAC 24 V 85 - 230 VAC


LÚMENES Lm en VATIOS 2.400 Lm 3.200 Lm 4.800 Lm

PESO 8,5 KG


SISTEMA ILUMINACIÓN 4 MICROLED 36 VDC (2 A 15º DE INCLINACIÓN)



EFICIENCIA 92 %


DIMENSIONES LUMINARIA 690 x 310 x 128

A LA HORA DE ELEGIR ESPECIFICAR EL COLOR DE LA TEMPERATURA (3.800K ò 4.500K) Y LA TENSIÓN DE ENTRADA (24V o 85-230Vac) 139

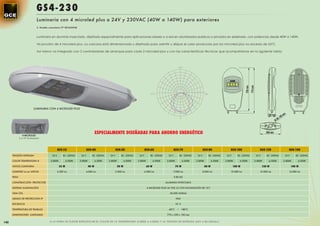

GS 4-230
Luminaria con 4 microled plus a 24V y 230VAC (40W a 140W) para exteriores

Luminaria en aluminio inyectado, diseñado especialmente para aplicaciones solares o a red en alumbrados publicos o privados en exteriores, con potencias desde 40W a 140W.

Va provisto de 4 microled plus. La carcasa está dimensionada y diseñada para admitir y disipar el calor producido por los microled plus no exceda de 65ºC.

Así mismo va integrado con 2 controladores de arranque para cada 2 microled plus y con las características técnicas que acompañamos en la siguiente tabla.

LUMINARIA CON 4 MICROLED PLUS

4 MICROLED

GS4-32 GS4-40 GS4-50 GS4-60 GS4-70 GS4-80 GS4-100 GS4-120 GS4-140
TENSIÓN ENTRADA 24 V 85 - 230VAC 24 V 85 - 230VAC 24 V 85 - 230VAC 24 V 85 - 230VAC 24 V 85 - 230VAC 24 V 85 - 230VAC 24 V 85 - 230VAC 24 V 85 - 230VAC 24 V 85 - 230VAC

COLOR TEMPERATURA K 3.800K 4.500K 3.800K 4.500K 3.800K 4.500K 3.800K 4.500K 3.800K 4.500K 3.800K 4.500K 3.800K 4.500K 3.800K 4.500K 3.800K 4.500K

VATIOS LUMINARIA 32 W 40 W 50 W 60 W 70 W 80 W 100 W 120 W 140 W
LÚMENES Lm en VATIOS 3.200 Lm 4.000 Lm 5.000 Lm 6.000 Lm 7.000 Lm 8.000 Lm 10.000 Lm 12.000 Lm 14.000 Lm

PESO 9,80 KG


SISTEMA ILUMINACIÓN 4 MICROLED PLUS 36 VDC (2 CON INCLINACIÓN DE 15º)



EFICIENCIA 92 %




GC-MINI
Luminaria con microled a 24V y 230VAC (10W - 20W) para exteriores

Luminaria en aluminio inyectado, diseñado especialmente
para aplicaciones de ahorro energético para exteriores, con
potencias desde 10W a 20W .
120
Va provisto de un microled y la carcasa está dimensionada y 120
diseñada para admitir y disipar el calor producido.
110
110
Así mismo va integrado el controlador de arranque para el
microled y con las características técnicas que acompañamos 100 10
en la siguiente tabla.
90 90

80 80
100

70 200
70

3m 24.6Lux 12 x 6 m
60 300 60
cd
3.5m 20Lux 14 x 6 m 50 400 50
0.0
40 40 45.0
500
4m 17.5Lux 16 x 6 m
90.0
30 30
135.0
600
20 20
4.5m 15.6Lux 16 x 6 m
10 0 10

ESPECIALMENTE DISEÑADAS PARA AHORRO ENERGÉTICO LUMINARIA CON 1 MICROLED

GCMINI-10 GCMINI-15 GCMINI-20


LÚMENES Lm en VATIOS 800 Lm 1.200 Lm 1.600 Lm

PESO 4 KG


SISTEMA ILUMINACIÓN 1 MICROLED 36 VDC



EFICIENCIA 92 %




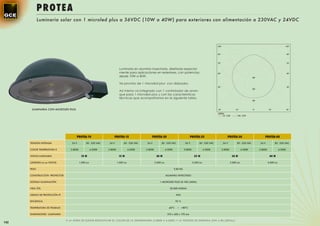

PRO TEA
Luminaria solar con 1 microled plus a 36VDC (10W a 40W) para exteriores con alimentación a 230VAC y 24VDC

Luminaria en aluminio inyectado, diseñada especial-
mente para aplicaciones en exteriores, con potencias
desde 10W a 40W.


Así mismo va integrado con 1 controlador de arran-
que para 1 microled plus y con las características
técnicas que acompañamos en la siguiente tabla.

LUMINARIA CON MICROLED PLUS

PROTEA-10 PROTEA-15 PROTEA-20 PROTEA-25 PROTEA-30 PROTEA-40

TENSIÓN ENTRADA 24 V 85 - 230 VAC 24 V 85 - 230 VAC 24 V 85 - 230 VAC 24 V 85 - 230 VAC 24 V 85 - 230 VAC 24 V 85 - 230 VAC

COLOR TEMPERATURA K 3.800K 4.500K 3.800K 4.500K 3.800K 4.500K 3.800K 4.500K 3.800K 4.500K 3.800K 4.500K

VATIOS LUMINARIA 10 W 15 W 20 W 25 W 30 W 40 W

LÚMENES Lm en VATIOS 1.000 Lm 1.500 Lm 2.000 Lm 2.500 Lm 3.000 Lm 4.000 Lm

PESO 9,80 KG


SISTEMA ILUMINACIÓN 1 MICROLED PLUS 36 VDC (MDA)



EFICIENCIA 92 %



142

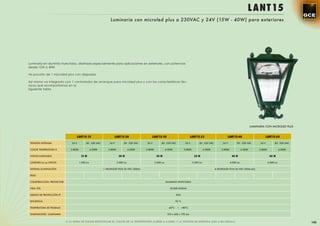

L ANT15
Luminaria con microled plus a 230VAC y 24V (15W - 40W) para exteriores

Luminaria en aluminio inyectado, diseñada especialmente para aplicaciones en exteriores, con potencias
desde 15W a 40W.


Así mismo va integrado con 1 controlador de arranque para microled plus y con las características téc-
nicas que acompañamos en la
siguiente tabla.

LUMINARIA CON MICROLED PLUS

LANT15-15 LANT15-20 LANT15-30 LANT15-32 LANT15-40 LANT15-60


COLOR TEMPERATURA K 3.800K 4.500K 3.800K 4.500K 3.800K 4.500K 3.800K 4.500K 3.800K 4.500K 3.800K 4.500K



SISTEMA ILUMINACIÓN 1 MICROLED PLUS 36 VDC (MDA) 4 MICROLED PLUS 36 VDC (MDA-4A)

PESO




EFICIENCIA 92 %




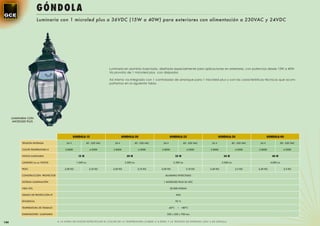

GÓNDOL A
Luminaria con 1 microled plus a 36VDC (15W a 40W) para exteriores con alimentación a 230VAC y 24VDC

Luminaria en aluminio inyectado, diseñada especialmente para aplicaciones en exteriores, con potencias desde 15W a 40W.

Así mismo va integrado con 1 controlador de arranque para 1 microled plus y con las características técnicas que acom-
pañamos en la siguiente tabla.

LUMINARIA CON
MICROLED PLUS

GONDOLA-15 GONDOLA-20 GONDOLA-25 GONDOLA-30 GONDOLA-40

TENSIÓN ENTRADA 24 V 85 - 230 VAC 24 V 85 - 230 VAC 24 V 85 - 230 VAC 24 V 85 - 230 VAC 24 V 85 - 230 VAC




PESO 5,00 KG 5,10 KG 5,00 KG 5,10 KG 5,00 KG 5,10 KG 5,40 KG 5,5 KG 5,40 KG 5,5 KG


SISTEMA ILUMINACIÓN 1 MICROLED PLUS 36 VDC



EFICIENCIA 92 %




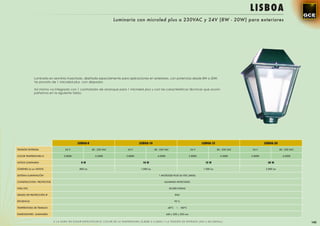

LISBOA
Luminaria con microled plus a 230VAC y 24V (8W - 20W) para exteriores

Luminaria en aluminio inyectado, diseñada especialmente para aplicaciones en exteriores, con potencias desde 8W a 20W.

Así mismo va integrado con 1 controlador de arranque para 1 microled plus y con las características técnicas que acom-
pañamos en la siguiente tabla.

LISBOA-8 LISBOA-10 LISBOA-15 LISBOA-20



VATIOS LUMINARIA 8W 10 W 15 W 20 W

LÚMENES Lm en VATIOS 800 Lm 1.000 Lm 1.500 Lm 2.000 Lm

SISTEMA ILUMINACIÓN 1 MICROLED PLUS 36 VDC (MDA)




EFICIENCIA 92 %




PMS-10
Proyector para suelo con microled plus a 24VDC y 230VAC (10W - 20W )

170 180
170
160 160
150 150
140 140

130 130

120 120

110 110
Proyector con microled plus en aluminio inyectado, dise-
100 100
ñado especialmente para aplicaciones solares o eléc-
tricas para instalarse bajo el suelo para exteriores de 90 90
monumentos, fachadas de industrias o cualquier tipo de
500
80 80
iluminación exterior.
1000
70 70
1500
60 60
2000
50 50
2500
40 40

30 3000 30
20 20
10 10
0

PMS-10 PMS-15 PMS-20




LÚMENES Lm en VATIOS 1.000 Lm 1.500 Lm 2.000 Lm

PESO 4 KG



220

245


EFICIENCIA 92 %

220 202
DIMENSIONES LUMINARIA 270 x 200 mm

A LA HORA DE ELEGIR ESPECIFICAR EL COLOR DE LA TEMPERATURA (3.800K ò 4.500K) y la tensión de entrada (24V o 85-230Vac)
146

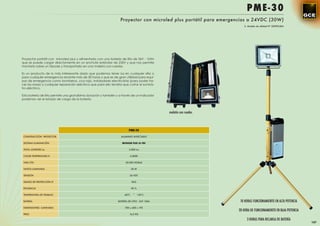

PME-30
Proyector con microled plus portátil para emergencias a 24VDC (30W)
S. Modelo de utilidad Nº 200901404

Proyector portátil con microled plus y alimentado con una batería de litio de 36V - 10Ah
que se puede cargar directamente en un enchufe estándar de 230V y que nos permite
montarlo sobre un trípode y transportarlo en una maleta con ruedas.

Es un producto de lo más interesante dado que podemos tener luz en cualquier sitio o
para cualquier emergencia durante más de 30 horas y que es de gran utilidad para equi-
pos de emergencia como bomberos, cruz roja, instaladores electricistas (para poder ha-
cer las rozas) o cualquier reparación eléctrica que para ello tendría que cortar el suminis-
tro eléctrico.

Esta batería de litio permite una grandisima duración y también y a través de un indicador
podemos ver el estado de carga de la batería.

maletín con ruedas

PME-30



TOTAL LÚMENES Lm 3.000 Lm




TENSIÓN 36 VDC


EFICIENCIA 90 %


BATERÍA BATERÍA DE LITIO - 36V 10Ah 10 HORAS FUNCIONAMIENTO EN ALTA POTENCIA
20 HORA DE FUNCIONAMIENTO EN BAJA POTENCIA
PESO 14,5 KG

3 HORAS PARA RECARGA DE BATERÍA
147

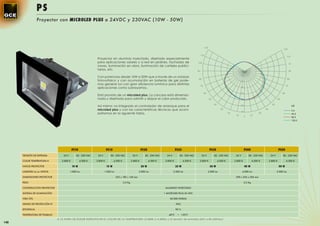

PS
Proyector con MICROLED PLUS a 24VDC y 230VAC (10W - 50W)

120
120

110
110
Proyector en aluminio inyectado, diseñado especialmente
para aplicaciones solares y a red en jardines, fachadas de 100 10
naves, iluminación en obra, iluminación de carteles publici-
tarios, etc. 90 90
100
Con potencias desde 10W a 50W que a través de un módulo
80 80
fotovoltaico y con acumulación en baterías de gel pode- 200
mos generar luz con gran eﬁciencia lumínica para distintas
70 70
aplicaciones como subrayamos. 300

60 400 60
Está provisto de un microled plus. La carcasa está dimensio-
nada y diseñada para admitir y disipar el calor producido. 50 500 50

40 40
Así mismo va integrado el controlador de arranque para el 600 cd
microled plus y con las características técnicas que acom- 30 30
700 0.0
pañamos en la siguiente tabla. 20 20 45.0
10 0 10
90.0
135.0

PS10 PS15 PS20 PS25 PS30 PS40 PS50
TENSIÓN DE ENTRADA 24 V 85 - 230 VAC 24 V 85 - 230 VAC 24 V 85 - 230 VAC 24 V 85 - 230 VAC 24 V 85 - 230 VAC 24 V 85 - 230 VAC 24 V 85 - 230 VAC

COLOR TEMPERATURA K 3.800 K 4.500 K 3.800 K 4.500 K 3.800 K 4.500 K 3.800 K 4.500 K 3.800 K 4.500 K 3.800 K 4.500 K 3.800 K 4.500 K

VATIOS PROYECTOR 10 W 15 W 20 W 25 W 30 W 40 W 50 W
LÚMENES Lm en VATIOS 1.000 Lm 1.500 Lm 2.000 Lm 2.500 Lm 3.000 Lm 4.000 Lm 5.000 Lm

DIMENSIONES PROYECTOR 225 x 185 x 160 mm 290 x 236 x 206 mm

PESO 2,3 Kg 3,3 Kg


SISTEMA DE ILUMINACIÓN 1 MICROLED PLUS 36 VDC



EFICIENCIA 90 %

148

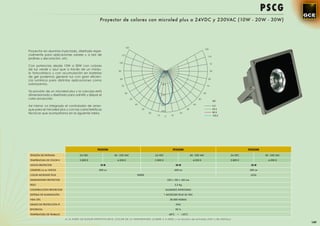

PSCG
Proyector de colores con microled plus a 24VDC y 230VAC (10W - 20W - 30W)

120
120
Proyector en aluminio inyectado, diseñado espe-
cialmente para aplicaciones solares y a red de 110
110
jardines y decoración, etc.
100 10
Con potencias desde 10W a 30W con colores
de luz verde y azul que a través de un módu- 90 90
lo fotovoltaico y con acumulación en baterías
de gel podemos generar luz con gran eﬁcien- 500
80 80
cia lumínica para distintas aplicaciones como
subrayamos. 1000
70 70

Va provisto de un microled plus y la carcasa está
60 60
dimensionada y diseñada para admitir y disipar el 1500

calor producido. 50 50
cd
40 40
Así mismo va integrado el controlador de arran- 2000 0.0
que para el microled plus y con las características 30 30 45.0
2500
técnicas que acompañamos en la siguiente tabla. 20 20 90.0
10 0 10 135.0

PS2410G PS2420G PS2430G

TENSIÓN DE ENTRADA 24 VDC 85 - 230 VAC 24 VDC 85 - 230 VAC 24 VDC 85 - 230 VAC

TEMPERATURA DE COLOR K 3.800 K 4.500 K 3.800 K 4.500 K 3.800 K 4.500 K

VATIOS PROYECTOR 10 W 20 W 30 W

LÚMENES Lm en VATIOS 300 Lm 600 Lm 300 Lm

COLOR MICROLED PLUS VERDE AZUL

DIMENSIONES PROYECTOR 225 x 185 x 160 mm

PESO 3,3 Kg


SISTEMA DE ILUMINACIÓN 1 MICROLED PLUS 36 VDC



EFICIENCIA 90 %

149

ILUMINACIÓN SOLAR
REALIZADA CON PROYECTORES DE MICROLED PLUS
EN EL CASTILLO DE VILLAFERGA

P600
DE 60W

150

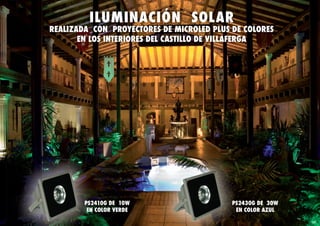

ILUMINACIÓN SOLAR
REALIZADA CON PROYECTORES DE MICROLED PLUS DE COLORES
EN LOS INTERIORES DEL CASTILLO DE VILLAFERGA

PS2410G DE 10W PS2430G DE 30W
EN COLOR VERDE EN COLOR AZUL

151

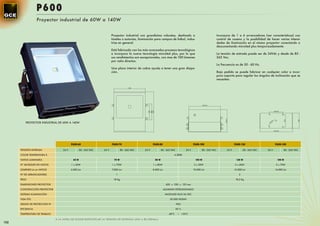

P600
Proyector industrial de 60W a 140W

Proyector industrial con grandisima robustez, destinado a Incorpora de 1 a 6 arrancadores (ver características) con
túneles o autovías, iluminación para campos de futbol, indus- control de coseno y la posibilidad de hacer varias intensi-
trias en general. dades de iluminación en el mismo proyector conectando o
desconectando microled plus temporizadamente.
Está fabricado con los más avanzados procesos tecnológicos
e incorpora la nueva tecnología microled plus, por lo que La tensión de entrada puede ser de 24Vdc y desde de 85 -
sus rendimientos son excepcionales, con mas de 100 lúmenes 265 Vac.
por vatio directos.
La frecuencia es de 50 - 60 Hz.
Una placa interior de cobre ayuda a tener una gran disipa-
ción. Bajo pedido se puede fabricar en cualquier color e incor-
pora soporte para regular los ángulos de inclinación que se
necesiten.

PROYECTOR INDUSTRIAL DE 60W A 140W

P600-60 P600-70 P600-80 P600-100 P600-120 P600-140




Nº MICROLED EN VATIOS 1 x 60W 1 x 70W 1 x 80W 2 x 50W 2 x 60W 2 x 70W


Nº DE ARRANCADORES 1 2

PESO 18 Kg 18,2 Kg


CONSTRUCCIÓN PROYECTOR ALUMINIO EXTRUSIONADO




EFICIENCIA 90 %


A LA HORA DE ELEGIR ESPECIFICAR LA TENSIÓN DE ENTRADA (24V o 85-230Vac)
152

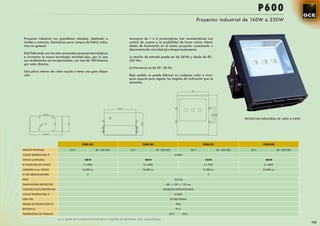

P600
Proyector industrial de 160W a 230W

Proyector industrial con grandisima robustez, destinado a Incorpora de 1 a 6 arrancadores (ver características) con
túneles o autovías, iluminación para campos de futbol, indus- control de coseno y la posibilidad de hacer varias intensi-
trias en general. dades de iluminación en el mismo proyector conectando o
desconectando microled plus temporizadamente.
Está fabricado con los más avanzados procesos tecnológicos
e incorpora la nueva tecnología microled plus, por lo que La tensión de entrada puede ser de 24Vdc y desde de 85 -
sus rendimientos son excepcionales, con mas de 100 lúmenes 265 Vac.
por vatio directos.
Una placa interior de cobre ayuda a tener una gran disipa-
ción. Bajo pedido se puede fabricar en cualquier color e incor-
pora soporte para regular los ángulos de inclinación que se
necesiten.


P600-160 P600-180 P600-210 P600-240




Nº MICROLED EN VATIOS 2 x 80W 3 x 60W 3 x 70W 3 x 80W

LÚMENES Lm en VATIOS 16.000 Lm 18.000 Lm 21.000 Lm 24.000 Lm

Nº DE ARRANCADORES 2 3

PESO 18,4 Kg






EFICIENCIA 90 %


153

P600
Proyector industrial de 280W a 480W a 24V y 230V

Proyector industrial con grandisima robustez, destinado a túneles o autovías, iluminación para
campos de futbol, industrias en general.

Está fabricado con los más avanzados procesos tecnológicos e incorpora la nueva tecnología
microled plus, por lo que sus rendimientos son excepcionales, con mas de 100 lúmenes por
vatio directos.

Una placa interior de cobre ayuda a tener una gran disipación.
Incorpora de 1 a 6 arrancadores (ver características) con control de coseno y la posibilidad
de hacer varias intensidades de iluminación en el mismo proyector conectando o desconectan-
do microled plus temporizadamente.

La tensión de entrada puede ser de 24Vdc y desde de 85 - 265 Vac.

Bajo pedido se puede fabricar en cualquier color e incorpora soporte para regular los ángu-
los de inclinación que se necesiten.

P600-280 P600-300 P600-320 P600-360
P600-420 P600-480


Nº MICROLED EN VATIOS 4 x 70W 6 x 50W 4 x 80W 6 x 60W 6 x 70W 6 x 80W


Nº DE ARRANCADORES 4 6 4 6

PESO 36,6 Kg






EFICIENCIA 90 %

154

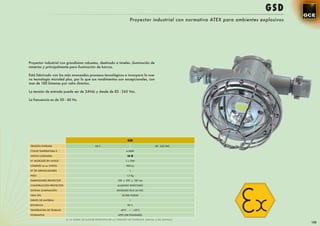

GSD
Proyector industrial con normativa ATEX para ambientes explosivos

Proyector industrial con grandisima robustez, destinado a túneles ,iluminación de
minerías y principalmente para iluminación de barcos.

Está fabricado con los más avanzados procesos tecnológicos e incorpora la nue-
va tecnología microled plus, por lo que sus rendimientos son excepcionales, con
mas de 100 lúmenes por vatio directos.

La tensión de entrada puede ser de 24Vdc y desde de 85 - 265 Vac.


GSD
TENSIÓN ENTRADA 24 V 85 - 265 VAC


Nº MICROLED EN VATIOS 1 x 10W

LÚMENES Lm en VATIOS 900 Lm

Nº DE ARRANCADORES 1

PESO 1,5 Kg





GRUPO DE MATERIAL I

EFICIENCIA 90 %

NORMATIVA ATEX (GB STANDARD)

A LA HORA DE ELEGIR ESPECIFICAR LA TENSIÓN DE ENTRADA (24Vdc o 85-265Vac)
155

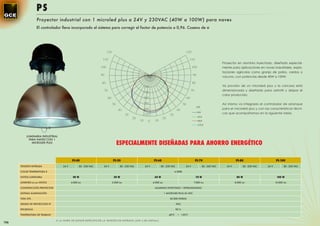

PS
Proyector industrial con 1 microled plus a 24V y 230VAC (40W a 100W) para naves

120 120

110 110
Proyector en aluminio inyectado, diseñado especial-
100 100 mente para aplicaciones en naves industriales, explo-
taciones agrícolas como granja de pollos, cerdos o
90 90 vacuno, con potencias desde 40W a 100W.

80 80
100 Va provisto de un microled plus y la carcasa está
70 70 dimensionada y diseñada para admitir y disipar el
150
calor producido.
60 200 60
50 250 50 Así mismo va integrado el controlador de arranque
CD
40 300 40 para el microled plus y con las características técni-
0.0
30 350 30 cas que acompañamos en la siguiente tabla.
45.0
20 20
10 0 10 50.0
135.0

LUMINARIA INDUSTRIAL
PARA NAVES CON 1
MICROLED PLUS ESPECIALMENTE DISEÑADAS PARA AHORRO ENERGÉTICO

PS-40 PS-50 PS-60 PS-70 PS-80 PS-100



CONSTRUCCIÓN PROYECTOR ALUMINIO INYECTADO + EXTRUSIONADO




EFICIENCIA 90 %


156

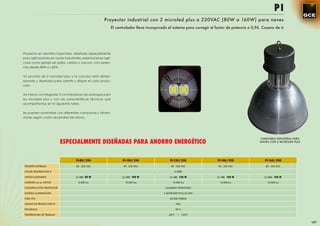

PI
Proyector industrial con 2 microled plus a 230VAC (80W a 160W) para naves

Proyector en aluminio inyectado, diseñado especialmente
para aplicaciones en naves industriales, explotaciones agrí-
colas como granja de pollos, cerdos o vacuno, con poten-
cias desde 80W a 160W.

Va provisto de 2 microled plus y la carcasa está dimen-
sionada y diseñada para admitir y disipar el calor produ-
cido.

Así mismo va integrado 2 controladores de arranque para
los microled plus y con las características técnicas que
acompañamos en la siguiente tabla.

Se pueden suministrar con diferentes campanas y dimen-
siones según cada necesidad de altura.

LUMINARIA INDUSTRIAL PARA
ESPECIALMENTE DISEÑADAS PARA AHORRO ENERGÉTICO NAVES CON 2 MICROLED PLUS

PI-80/230 PI-100/230 PI-120/230 PI-140/230 PI-160/230
TENSIÓN ENTRADA 85 - 230 VAC 85 - 230 VAC 85 - 230 VAC 85 - 230 VAC 85 - 230 VAC


VATIOS LUMINARIA (2 x 40W) 80 W (2 x 50W) 100 W (2 x 60W) 120 W (2 x 70W) 140 W (2 x 80W) 160 W






EFICIENCIA 90 %


157

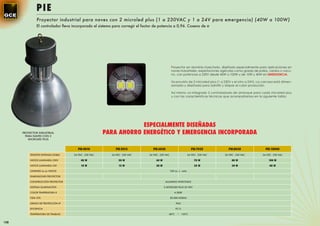

PIE
Proyector industrial para naves con 2 microled plus (1 a 230VAC y 1 a 24V para emergencia) (40W a 100W)

Proyector en aluminio inyectado, diseñado especialmente para aplicaciones en
naves industriales, explotaciones agrícolas como granja de pollos, cerdos o vacu-
no, con potencias a 230V desde 40W a 100W y de 10W y 40W en EMERGENCIA.

Va provisto de 2 microled plus (1 a 230V y el otro a 24V). La carcasa está dimen-
sionada y diseñada para admitir y disipar el calor producido.

Así mismo va integrado 2 controladores de arranque para cada microled plus
y con las características técnicas que acompañamos en la siguiente tabla.

ESPECIALMENTE DISEÑADAS
PROYECTOR INDUSTRIAL
PARA NAVES CON 2
PARA AHORRO ENERGÉTICO Y EMERGENCIA INCORPORADA
MICROLED PLUS

PIE-4010 PIE-5015 PIE-6020 PIE-7025 PIE-8030 PIE-10040
TENSIÓN ENTRADA DOBLE 24 VDC - 230 VAC 24 VDC - 230 VAC 24 VDC - 230 VAC 24 VDC - 230 VAC 24 VDC - 230 VAC 24 VDC - 230 VAC

VATIOS LUMINARIA 230V 40 W 50 W 60 W 70 W 80 W 100 W
VATIOS LUMINARIA 24V 10 W 15 W 20 W 25 W 30 W 40 W
LÚMENES Lm en VATIOS 100 Lm x vatio

DIMENSIONES PROYECTOR






EFICIENCIA 92 %


158

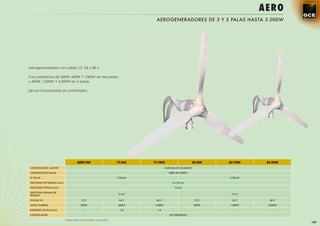

AERO
AEROGENERADORES DE 3 Y 5 PALAS HASTA 3.000W

Aerogeneradores con salida 12, 24 y 48 V.

Con potencias de 300W, 600W Y 1000W en tres palas
y 400W, 1.000W Y 3.000W en 5 palas.

Llevan incorporado el controlador.

AERO-300 TY-600 TY-1000 A5-400 A5-1000 A5-3000
CONSTRUCCIÓN MOTOR CARCASA DE ALUMINIO

CONSTRUCCIÓN PALAS FIBRA DE VIDRIO

Nº PALAS 3 PALAS 5 PALAS

VELOCIDAD DE TRABAJO (m/s) 3 a 25 m/s

VELOCIDAD OPTIMA (m/s) 12 m/s

VELOCIDAD MÍNIMA DE
3 m/s 2 m/s
TRABAJO

VOLTAJE DC 12 V 24 V 48 V 12 V 24 V 48 V

VATIOS TURBINA 300W 600W 1.000W 400W 1.000W 3.000W

DIÁMETRO DE PALAS (m) - 1.8 1.8 - - -

CONTROLADOR INCORPORADO

Para más infor mación consultar.
159

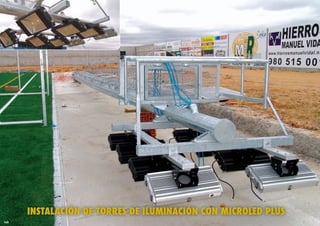

INSTALACIÓN DE TORRES DE ILUMINACIÓN CON MICROLED PLUS
160

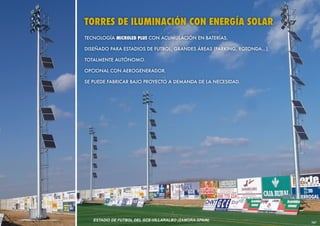

TORRES DE ILUMINACIÓN CON ENERGÍA SOLAR
TECNOLOGÍA MICROLED PLUS CON ACUMULACIÓN EN BATERÍAS.

DISEÑADO PARA ESTADIOS DE FUTBOL, GRANDES ÁREAS (PARKING, ROTONDA...).

TOTALMENTE AUTÓNOMO.

OPCIONAL CON AEROGENERADOR.

SE PUEDE FABRICAR BAJO PROYECTO A DEMANDA DE LA NECESIDAD.

ESTADIO DE FUTBOL DEL GCE-VILLARALBO (ZAMORA-SPAIN)
161

ÁRBOL SOLAR: Se fabrican especialmente para rotondas de ayuntamientos con motivos decorativos,
también para empresas personalizado con sus logos corporativos.
162

NUEVOS DISEÑOS
FAROLA EN MADERA PARA ÁREAS NATURALES Y

TORRE CON VARIOS PROYECTORES PARA ROTONDAS

Y DIFERENTES ILUMINACIONES EN GRANDES ÁREAS.

CONSULTAR

163

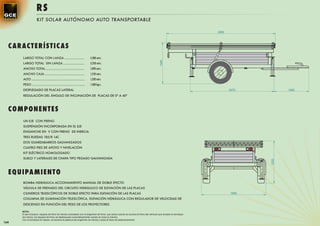

RS
KIT SOLAR AUTÓNOMO AUTO TRANSPORTABLE

3250

C A RACTERÍS TIC A S
LARGO TOTAL CON LANZA …………………………. 4,300 mtrs.

1220
LARGO TOTAL SIN LANZA …………………………… 3,250 mtrs.
ANCHO TOTAL …………………………………………………… 1,890 mtrs.
ANCHO CAJA …………………………………………..………… 1,250 mtrs.
ALTO ……………………………………………………….………………. 1,220 mtrs
PESO ……………………………………………………………………….. 1.300 kgrs.
DESPLEGADO DE PLACAS LATERAL 2470 1050

REGULACIÓN DEL ÁNGULO DE INCLINACIÓN DE PLACAS DE 0º A 40º

C O MPONENT ES
UN EJE CON FRENO
SUSPENSIÓN INCORPORADA EN EL EJE
ENGANCHE EN V CON FRENO DE INERCIA
TRES RUEDAS 185/R 14C
DOS GUARDABARROS GALVANIZADOS
CUATRO PIES DE APOYO Y NIVELACIÓN
KIT ELÉCTRICO HOMOLOGADO
SUELO Y LATERALES DE CHAPA TIPO PEGASO GALVANIZADA

1220
EQUIPAMIENT O
BOMBA HIDRÁULICA ACCIONAMIENTO MANUAL DE DOBLE EFECTO
VÁLVULA DE FRENADO DEL CIRCUITO HIDRÁULICO DE ELEVACIÓN DE LAS PLACAS
CILINDROS TELESCÓPICOS DE DOBLE EFECTO PARA ELEVACIÓN DE LAS PLACAS 1890
COLUMNA DE ILUMINACIÓN TELESCÓPICA, ELEVACIÓN HIDRÁULICA CON REGULADOR DE VELOCIDAD DE
DESCENSO EN FUNCIÓN DEL PESO DE LOS PROYECTORES

NOTA:
El eje incorpora equipos de freno de inercia conectados con el enganche de freno, que actúa cuando se acciona el freno del vehículo que arrastra el remolque.
Así mismo, los equipos de freno se desbloquean automáticamente cuando se inicia la marcha.
Con el remolque en reposo, se acciona la palanca del enganche de inercia y actúa el freno de estacionamiento.
164

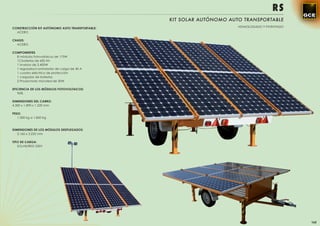

RS
CONSTRUCCIÓN KIT AUTÓNOMO AUTO TRANSPORTABLE: HOMOLOGADO Y PATENTADO
ACERO

CHASIS:
ACERO

COMPONENTES
8 módulos fotovoltaicos de 175W
12 baterías de 600 Ah
1 inversor de 2.400W
1 regulador/controlador de carga de 40 A
1 cuadro eléctrico de protección
1 cargador de baterías
2 Proyectores microled de 30W

EFICIENCIA DE LOS MÓDULOS FOTOVOLTAICOS:
96%

DIMENSIONES DEL CARRO:
4.300 x 1.890 x 1.220 mm

PESO:
1.300 kg a 1.850 Kg

DIMENSIONES DE LOS MÓDULOS DESPLEGADOS:
3.160 x 3.232 mm

TIPO DE CARGA:
SOLAR/RED 230V

165

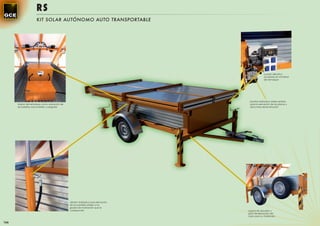

RS

cuadro eléctrico
acoplado en el lateral
del remolque

bomba hidráulica doble sentido
interior del remolque como ubicación de para la elevación de las placas y
las baterías mas inverter y cargador de la torre de iluminación

cilindro hidráulico para elevación
de los paneles solares a los
grados de inclinación que le
corresponda ruedas de repuesto y
gato de elevación del
carro para su nivelación

166

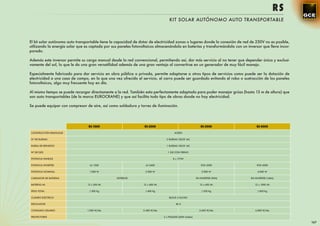

RS

El kit solar autónomo auto transportable tiene la capacidad de dotar de electricidad zonas o lugares donde la conexión de red de 230V no es posible,
utilizando la energía solar que es captada por sus paneles fotovoltaicos almacenándola en baterías y transformándola con un inversor que lleva incor-
porado.

Además este inversor permite su carga manual desde la red convencional, permitiendo así, dar más servicio al no tener que depender única y exclusi-
vamente del sol, lo que le da una gran versatilidad además de una gran ventaja al convertirse en un generador de muy fácil manejo.

Especialmente fabricado para dar servicio en obra pública o privada, permite adaptarse a otros tipos de servicios como puede ser la dotación de
electricidad a una casa de campo, en la que una vez ofrecido el servicio, el carro puede ser guardado evitando el robo o sustracción de los paneles
fotovoltaicos, algo muy frecuente hoy en día.

Al mismo tiempo se puede recargar directamente a la red. También esta perfectamente adaptado para poder manejar grúas (hasta 13 m de altura) que
son auto transportables (de la marca EUROCRANE) y que así facilita todo tipo de obras donde no hay electricidad.

Se puede equipar con compresor de aire, así como soldadura y torres de iluminación.

RS-1000 RS-2000 RS-3000 RS-4000

CONSTRUCCIÓN REMOLQUE ACERO

Nº DE RUEDAS 2 RUEDAS 185/R 14C

RUEDA DE REPUESTO 1 RUEDAS 185/R 14C

Nº DE EJES 1 EJE CON FRENO

POTENCIA PANELES 8 x 175W

POTENCIA INVERTER AJ 1300 AJ 2400 XTM 3500 XTM 5000

POTENCIA NOMINAL 1.000 W 2.000 W 3.000 W 4.000 W

CARGADOR DE BATERÍAS EXTERIOR EN INVERTER (90A) EN INVERTER (140A)

BATERÍAS Ah 12 x 200 Ah 12 x 400 Ah 12 x 600 Ah 12 x 1000 Ah

PESO TOTAL 1.300 Kg 1.400 Kg 1.550 Kg 1.850 Kg

CUADRO ELÉCTRICO BLOCK 4 SUCKO

REGULADOR 40 A

CONSUMO USUARIO 1.200 W/día 2.400 W/día 3.600 W/día 6.000 W/día

PROYECTORES 2 x PS2430S (60W totales)

167

SISTEMA DE GENERACIÓN ELÉCTRICA CENTRALIZADA
HÍBRIDOS Y COGENERACIÓN: SOLAR, EÓLICA Y DIESEL
PARA ÁREAS SIN RED ELÉCTRICA

núcleos
rurales

PARA MAS INFORMACIÓN

168
CONSULTAR

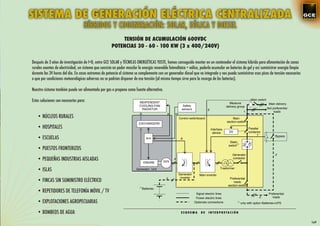

SISTEMA DE GENERACIÓN ELÉCTRICA CENTRALIZADA
HÍBRIDOS Y COGENERACIÓN: SOLAR, EÓLICA Y DIESEL
TENSIÓN DE ACUMULACIÓN 600VDC
POTENCIAS 30 - 60 - 100 KW (3 x 400/240V)

Después de 3 años de investigación de I+D, entre GCE SOLAR y TÉCNICAS ENERGÉTICAS YUSTE, hemos conseguido montar en un contenedor el sistema hibrido para alimentación de zonas
rurales exentas de electricidad, un sistema que consiste en poder mezclar la energía renovable fotovoltaica + eólica, poderla acumular en baterías de gel y así suministrar energía limpia
durante las 24 horas del día. En casos extremos de potencia el sistema se complementa con un generador diesel que va integrado y nos puede suministrar esos picos de tensión necesarios
o que por condiciones meteorológicos adversas no se podrían disponer de esa tensión (al mismo tiempo sirve para la recarga de las baterías).

Nuestro sistema también puede ser alimentado por gas o propano como fuente alternativa.

Estas soluciones son necesarias para: INDIPENDENT Measure
Main switch
Main delivery
COOLING-FAN Safety delivery group
RADIATOR sensors Not preferential
6
1 loads
9 10
• NÚCLEOS RURALES Control switchboard Main
section-switch
EXCHANGERS
• HOSPITALES Interface Parallel
device DV contactor
7 Bypass
• ESCUELAS BOX 8
Static
(*)
switch
• PUESTOS FRONTERIZOS
Generator 2
• PEQUEÑAS INDUSTRIAS AISLADAS GEN
4 contactor
ENGINE

• ISLAS Generator Unit Trasformer

Generator Main inverter
5 inverter Preferential
• FINCAS SIN SUMINISTRO ELÉCTRICO loads
section-switch
(*)
Batteries
• REPETIDORES DE TELEFONÍA MÓVIL / TV Signal electric lines Preferential
Power electric lines 3 loads
• EXPLOTACIONES AGROPECUARIAS Optionals connections (*)
only with option Batteries+UPS

• BOMBEOS DE AGUA ESQUEMA DE INTERPRETACIÓN

169

BS

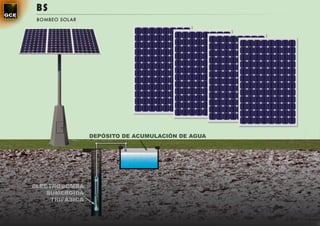

BOMBEO SOLAR

DEPÓSITO DE ACUMULACIÓN DE AGUA

ELECTROBOMBA
SUMERGIDA
TRIFÁSICA

170

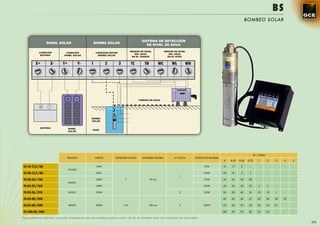

BS
BOMBEO SOLAR

SISTEMA DE DETECCIÓN
PANEL SOLAR BOMBA SOLAR
DE NIVEL DE AGUA

SENSOR DE NIVEL SENSOR DE NIVEL
CONEXIÓN CONEXIÓN CONEXIÓN MOTOR
DEL AGUA DEL AGUA
BATERÍA PANEL SOLAR BOMBA SOLAR
EN EL TANQUE EN EL POZO

X+ X- Y+ Y- 1 2 3 TC TH WC WL WH

TANQUE

TUBERÍA DE AGUA

BOMBA
SOLAR

BATERÍA PANEL
POZO
SOLAR

M3 / HORA
TENSIÓN VATIOS DIÁMETRO SALIDA DIÁMETRO BOMBA Nº PLACA POTENCIAS BOMBAS
0 0,25 0,50 0,75 1 2 3 4 5

TS-15-17,5/50 50W 75W 15 11 2 - - - - - -
17,5VDC
TS-20-17,5/80 80W 125W 20 15 4 1 - - - - -
1
TS-30-24/120 120W 1” 76 mm 175W 40 36 30 20 - - - - -
24VDC
TS-45-24/160 160W 230W 45 43 40 25 2 2 - - -

TS-55-36/210 36VDC 210W 2 135W 55 50 45 36 10 10 1 - -

TS-45-48/500 45 43 42 41 40 40 38 25 -

TS-65-48/500 48VDC 500W 1/4” 100 mm 3 230W 65 63 57 55 54 54 21 - -

TS-100-48/500 100 98 95 80 65 65 - - -

Para potencias mayores, consultar. Disponemos de una amplisima gama hasta 100 Hp en bombeo solar con variación de velocidad.
171

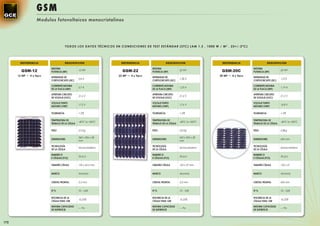

GS M
Modulos fotovoltaicos monocristalinos

TODOS LOS DATOS TÉCNICOS EN CONDICIONES DE TEST ESTÁNDAR (STC) (AM 1.5 , 1000 W / M 2 . 25+/-2ºC)

REFERENCIA DESCRIPCIÓN REFERENCIA DESCRIPCIÓN REFERENCIA DESCRIPCIÓN

MÁXIMA MÁXIMA MÁXIMA
GSM-12 POTENCIA (WP)
12 WP GSM-22 POTENCIA (WP)
22 WP GSM-20C POTENCIA (WP)
20 WP

12 WP • 4 x 9pcs 22 WP • 4 x 9pcs 20 WP • 4 x 9pcs
INTENSIDAD DE INTENSIDAD DE INTENSIDAD DE
0,8 A 1,38 A 1,21A
CORTOCIRCUITO (ISC) CORTOCIRCUITO (ISC) CORTOCIRCUITO (ISC)

CORRIENTE MÁXIMA CORRIENTE MÁXIMA CORRIENTE MÁXIMA
0,7 A 1,25 A 1,19 A
DE LA PLACA (IMP) DE LA PLACA (IMP) DE LA PLACA (IMP)

APERTURA CIRCUITO APERTURA CIRCUITO APERTURA CIRCUITO
21,6 V 21,4 V 21,2 V
DE VOLTAJE (VOC) DE VOLTAJE (VOC) DE VOLTAJE (VOC)

VOLTAJE PUNTO VOLTAJE PUNTO VOLTAJE PUNTO
17,2 V 17,6 V 16,8 V
MÁXIMO (VMP) MÁXIMO (VMP) MÁXIMO (VMP)

TOLERANCIA +-5% TOLERANCIA +-5% TOLERANCIA +-5%

TEMPERATURA DE TEMPERATURA DE TEMPERATURA DE
-40ºC to +85ºC -40ºC to +85ºC -40ºC to +85ºC
TRABAJO DE LA CÉLULA TRABAJO DE LA CÉLULA TRABAJO DE LA CÉLULA

PESO 2,5 Kg PESO 2,8 Kg PESO 2,8Kg

360 x 306 x 28 542 x 402 x 28
DIMENSIONES DIMENSIONES DIMENSIONES 645 mm
mm mm

TECNOLOGÍA TECNOLOGÍA TECNOLOGÍA
Monocristalina Monocristalina Monocristalina
DE LA CÉLULA DE LA CÉLULA DE LA CÉLULA

NUMERO D NUMERO D NUMERO D
36 pcs 36 pcs 36 pcs
E CÉLULAS (PCS) E CÉLULAS (PCS) E CÉLULAS (PCS)

TAMAÑO CÉLULA 125 x 62,5 mm TAMAÑO CÉLULA 125 x 37 mm TAMAÑO CÉLULA 125 x 37

MARCO Aluminio MARCO Aluminio MARCO Aluminio

CRISTAL FRONTAL 3,2 mm CRISTAL FRONTAL 3,2 mm CRISTAL FRONTAL 645 mm

FF % 70 - 76% FF % 70 - 76% FF % 70 - 76%

EFICIENCIA DE LA EFICIENCIA DE LA EFICIENCIA DE LA
15,25% 16,25% 16,25%
CÉLULA PARA 12W CÉLULA PARA 12W CÉLULA PARA 12W

MÁXIMA CAPACIDAD MÁXIMA CAPACIDAD MÁXIMA CAPACIDAD
--- Pa --- Pa --- Pa
DE SUPERFICIE DE SUPERFICIE DE SUPERFICIE

172

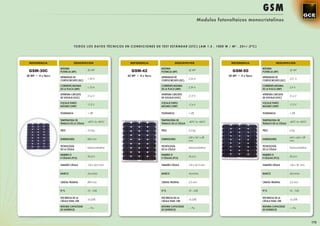

GSM



GSM-30C POTENCIA (WP)
50 WP

1,94 A 2,54 A 3,21 A

1,75 A 2,39 A 2,9 A

21,6 V 21,9 V 21,6 V

17,2 V 17,6 V 17,3 V

TOLERANCIA +-5% TOLERANCIA +-5% TOLERANCIA +-5%


PESO 3,5 Kg PESO 5,5 Kg PESO 6 Kg

630 x 541 x 28 665 x 665 x 28
DIMENSIONES 800 mm DIMENSIONES DIMENSIONES
mm mm



TAMAÑO CÉLULA 125 x 62,5 mm TAMAÑO CÉLULA 125 x 62,5 mm TAMAÑO CÉLULA 156 x 78 mm


CRISTAL FRONTAL 890 mm CRISTAL FRONTAL 3,2 mm CRISTAL FRONTAL 3,2 mm

FF % 70 - 76% FF % 70 - 76% FF % 70 - 76%

16,25% 16,25% 16,25%

--- Pa --- Pa --- Pa

173

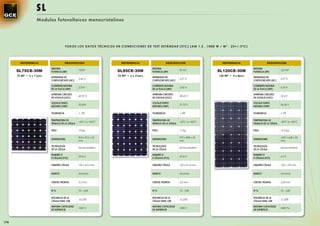

SL



SL75CE-30M POTENCIA (WP)
75WP SL95CE-30M POTENCIA (WP)
95 WP SL120CE-30M POTENCIA (WP)
120 WP

2,46 A 3,27 A 5,07 A

2,31A 3,06 A 4,74 A

43,92 V 38,43 V 32,4 V

32,60V 31,12 V 26,36 V

TOLERANCIA +- 5% TOLERANCIA +-5% TOLERANCIA +-5%


PESO 10 Kg PESO 11 Kg PESO 15.5 Kg

810 x 812 x 35 970 x 808 x 35 1347 x 668 x 35
DIMENSIONES DIMENSIONES DIMENSIONES
mm mm mm


33 pcs 42 pcs 6x9

TAMAÑO CÉLULA 125 x 62,5 mm TAMAÑO CÉLULA 125 x 41,6 mm TAMAÑO CÉLULA 125 x 125 mm


CRISTAL FRONTAL 3,2 mm CRISTAL FRONTAL 3,2 mm CRISTAL FRONTAL 3,20 mm

FF % 70 - 76% FF % 70 - 76% FF % 70 - 76%

15,25% 15,25% 15,50%

1000 V 1000 V 2400 Pa

174

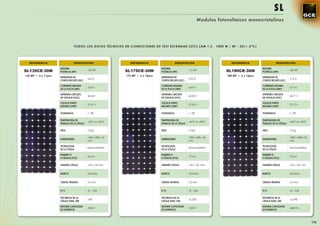

SL



SL135CE-30M POTENCIA (WP)
180 WP

4,63 A 5,02 A 5,10 A

4,33 A 4,69 A 4,77 A

40,06V 44,28 V 44,71 V

31,21 V 37,29 V 37,72 V

TOLERANCIA +- 5% TOLERANCIA +- 5% TOLERANCIA +- 5%


PESO 13 Kg PESO 15 Kg PESO 15 Kg

1450 x 808 x 35 1580 x 808 x 40 1580 x 808x x35
DIMENSIONES DIMENSIONES DIMENSIONES
mm mm mm



TAMAÑO CÉLULA 125 x 125 mm TAMAÑO CÉLULA 125 x 125 mm TAMAÑO CÉLULA 125 x 125 mm


CRISTAL FRONTAL 3,2 mm CRISTAL FRONTAL 3,2 mm CRISTAL FRONTAL 3,2 mm

FF % 70 - 76% FF % 70 - 76% FF % 70 - 76%

14% 16,50% 16,69%

1000 V 1000 V 2400 Pa

175

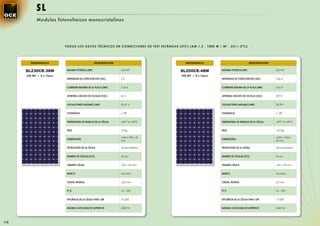

SL


REFERENCIA DESCRIPCIÓN REFERENCIA DESCRIPCIÓN

SL230CE-36M MÁXIMA POTENCIA (WP) 230 WP SL250CE-48M MÁXIMA POTENCIA (WP) 250 WP

230 WP • 8 x 12pcs 250 WP • 8 x 12pcs
INTENSIDAD DE CORTOCIRCUITO (ISC) 5A INTENSIDAD DE CORTOCIRCUITO (ISC) 5,26 A

CORRIENTE MÁXIMA DE LA PLACA (IMP) 7,66 A CORRIENTE MÁXIMA DE LA PLACA (IMP) 4,92 A

APERTURA CIRCUITO DE VOLTAJE (VOC) 36 V APERTURA CIRCUITO DE VOLTAJE (VOC) 59,9 V

VOLTAJE PUNTO MÁXIMO (VMP) 30,01 V VOLTAJE PUNTO MÁXIMO (VMP) 58,78 V

TOLERANCIA +-5% TOLERANCIA +- 5%

TEMPERATURA DE TRABAJO DE LA CÉLULA -40ºC to +85ºC TEMPERATURA DE TRABAJO DE LA CÉLULA -45ºC to +85ºC

PESO 19 Kg PESO 19,5 Kg

1645 x 990 x 40 1600 x 1050 x
DIMENSIONES DIMENSIONES
mm 40 mm

TECNOLOGÍA DE LA CÉLULA Monocristalina TECNOLOGÍA DE LA CÉLULA Monocristalina

NUMERO DE CÉLULAS (PCS) 96 pcs NUMERO DE CÉLULAS (PCS) 96 pcs

TAMAÑO CÉLULA 125 x 125 mm TAMAÑO CÉLULA 125 x 125 mm

MARCO Aluminio MARCO Aluminio

CRISTAL FRONTAL 3,20 mm CRISTAL FRONTAL 3,2 mm

FF % 70 - 76% FF % 70 - 76%

EFICIENCIA DE LA CÉLULA PARA 12W 16,25% EFICIENCIA DE LA CÉLULA PARA 12W 17,65%

MÁXIMA CAPACIDAD DE SUPERFICIE 2400 Pa MÁXIMA CAPACIDAD DE SUPERFICIE 2400 Pa

176

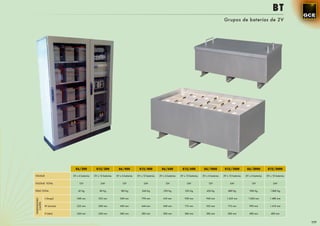

BT
Grupos de baterías de 2V

G6/200 G12/200 G6/400 G12/400 G6/600 G12/600 G6/1000 G12/1000 G6/2000 G12/2000

VOLTAJE 2V x 6 baterías 2V x 12 baterías 2V x 6 baterías 2V x 12 baterías 2V x 6 baterías 2V x 12 baterías 2V x 6 baterías 2V x 12 baterías 2V x 6 baterías 2V x 12 baterías

VOLTAJE TOTAL 12V 24V 12V 24V 12V 24V 12V 24V 12V 24V

PESO TOTAL 42 Kg 80 Kg 180 Kg 360 Kg 290 Kg 525 Kg 450 Kg 880 Kg 900 Kg 1.800 Kg

L (largo) 348 mm 525 mm 540 mm 790 mm 610 mm 920 mm 960 mm 1.435 mm 1.060 mm 1.480 mm
DIMENSIONES
CAJÓN

W (ancha) 225 mm 300 mm 430 mm 644 mm 540 mm 715 mm 535 mm 715 mm 990 mm 1.410 mm

H (alto) 260 mm 240 mm 385 mm 385 mm 385 mm 385 mm 385 mm 385 mm 400 mm 400 mm

177

BT

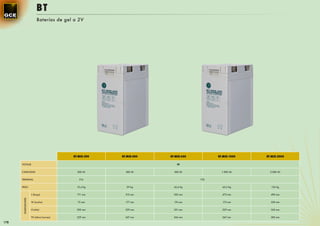

Baterías de gel a 2V

BT-MSE-200 BT-MSE-400 BT-MSE-600 BT-MSE-1000 BT-MSE-2000

VOLTAJE 2V

CAPACIDAD 200 Ah 400 Ah 600 Ah 1.000 Ah 2.000 Ah

TERMINAL F14 F18

PESO 15,4 Kg 29 Kg 43,4 Kg 65,3 Kg 135 Kg

L (largo) 171 mm 212 mm 302 mm 475 mm 490 mm
DIMENSIONES

W (ancha) 72 mm 177 mm 176 mm 175 mm 350 mm

H (alto) 205 mm 329 mm 331 mm 329 mm 343 mm

TH (altura bornes) 229 mm 367 mm 366 mm 367 mm 382 mm

178

BT
Baterías de gel a 12V

BT-12M31AC BT-HSE-38-12 BT-HSE-55-12 BT-HSE-70-12 BT-HSE-100-12 BT-HSE-150-12

VOLTAJE 12V

CAPACIDAD 31 Ah 38 Ah 55 Ah 70 Ah 100 Ah 150 Ah

TERMINAL F8 / F20 F9 / F21 F12 F25 F13 F16

PESO 10,3 Kg 13,1 Kg 18,0 Kg 22,4 Kg 30,4 Kg 45,8 Kg

L (largo) 197 mm 196 mm 229 mm 260 mm 331 mm 482 mm
DIMENSIONES

W (ancha) 131 mm 165 mm 139 mm 168 mm 173 mm 171 mm

H (alto) 154 mm 170 mm 209 mm 208 mm 217 mm 240 mm

TH (altura bornes) 165 mm 170 mm 228 mm 222 mm 224 mm 240 mm

179

BT

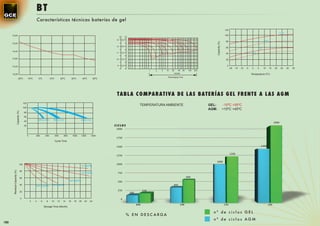

Características técnicas baterías de gel

120
0.1C
15,6V 100
12V 6V

13 6.5
80 0.2C

Capacity (%)
15,0V
12 6.0
60 1C
14,4V
11 5.5 40 2C

13,8V 10 5.0 20

9 4.5 0
13,2V
-20 -15 -10 -5 0 5 10 15 20 25 30 35
1 2 5 10 20 48 96 120 240

12,6V HOUR Temperature (ªC)
Discharging Time
-20ºC -10ºC 0ºC 10ºC 20ºC 30ºC 40ºC 50ºC

TAB L A C O MPARATIVA DE L AS BATERÍAS G EL F RENTE A L AS AG M
120
TEMPERATURA AMBIENTE GEL: -10ºC +55ºC
100
AGM: +10ºC +45ºC
Capacity (%)

80
60
100%D.O.D. 50%D.O.D. 30%D.O.D.
40
2000
20 CICLOS
2000

0 200 400 600 800 1000 1200 1400
1750
Cycle Time

1500 1400

1200
1250

1000
100 1000
0ºC (32ºF)

80
Residual Capacity (%)

10ºC (50ºF) 750

60 600
20ºC (68ºF) 500
40
40ºC (104ºF) 30ºC (80ºF) 400

250 250
20
200

0 0
2 4 6 8 10 12 14 16 18 20 22 24
80% 50% 25% 10%
Storage Time (Month)

nº de ciclos GEL
% EN DESC ARGA
nº de ciclos AGM
180

BT C
Baterías de gel con cable a 12V

ESPECIALES PARA ZONAS TROPICALES O DE RIESGO DE INUNDACIONES

BTC-HSE-55-12 BTC-HSE-70-12 BTC-HSE-100-12 BTC-HSE-120-12 BTC-HSE-150-12 BTC-HSE-200-12 BTC-HSE-250-12

VOLTAJE 12V

CAPACIDAD 55 Ah 70 Ah 100 Ah 120 Ah 150 Ah 200 Ah 250 Ah

TERMINAL C4 mm2 C6 mm2 C6 mm2 C6 mm2 C6 mm2 C6 mm2 C6 mm2

PESO 18,0 Kg 22,4 Kg 30,4 Kg 35,4 Kg 45,8 Kg 62,2 Kg 75,0 Kg

L (largo) 229 mm 260 mm 331 mm 406 mm 482 mm 523 mm 520 mm
DIMENSIONES

W (ancha) 139 mm 168 mm 173 mm 173 mm 171 mm 240 mm 269 mm

H (alto) 209 mm 208 mm 217 mm 209 mm 240 mm 219 mm 220 mm

TH (altura bornes) 228 mm 222 mm 224 mm 237 mm 240 mm 245 mm 249 mm

C4 mm2: SIGNIFICA CON SALIDA DE CABLE DE 1 M DE LONGITUD Y 4 MM DE SECCIÓN
181

BASES ACERO Y AL UMINIO PARA FAROL AS

BASE BÁCULO P BASE BÁCULO R BASE BÁCULO ALUM BASE BAP 1230 BASE BAP 0988

SISTEMA ANTIRROBO OPCIONAL SISTEMA ANTIRROBO OPCIONAL

3007 7039 6404
R A L
182 COLORES DE SERIE

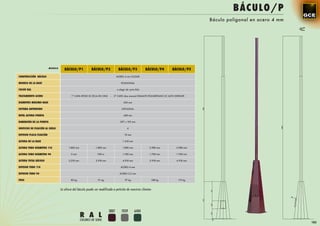

BÁCULO/P
Báculo poligonal en acero 4 mm

MODELO
BÁCULO/P1 BÁCULO/P2 BÁCULO/P3 BÁCULO/P4 BÁCULO/P5
CONSTRUCCIÓN BÁCULO ACERO 4 mm S-235JR

MODELO DE LA BASE POLIGONAL

COLOR RAL a elegir de carta RAL

TRATAMIENTO ACERO 1ª CAPA EPOXI 2C RICA EN CINZ - 2ª CAPA (dos manos) ESMALTE POLIURETANO 2C ALTO ESPESOR

DIÁMETRO MÁXIMO BASE 620 mm


NIVEL ALTURA PUERTA 438 mm

DIMENSIÓN DE LA PUERTA 297 x 195 mm

ORIFICIOS DE FIJACIÓN AL SUELO 4

ESPESOR PLACA FIJACIÓN 10 mm

ALTURA DE LA BASE 1.418 mm

ALTURA TUBO DIÁMETRO 114 1.800 mm 1.800 mm 1.800 mm 2.980 mm 3.980 mm

ALTURA TUBO DIÁMETRO 90 0 mm 700 m 1.700 mm 1.700 mm 1.700 mm

ALTURA TOTAL BÁCULO 3.218 mm 3.918 mm 4.918 mm 5.918 mm 6.918 mm

ESPESOR TUBO 114 ACERO 4 mm

ESPESOR TUBO 90 ACERO 3,2 mm

PESO 85 kg 91 kg 97 kg 108 kg 119 kg

La altura del báculo puede ser modificada a petición de nuestros clientes

3007 7039 6404
R A L
COLORES DE SERIE
183

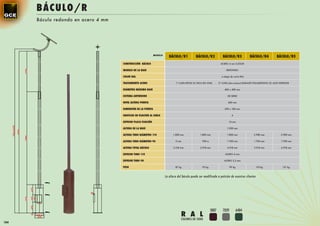

BÁCULO/R
Báculo redondo en acero 4 mm

MODELO
BÁCULO/R1 BÁCULO/R2 BÁCULO/R3 BÁCULO/R4 BÁCULO/R5
CONSTRUCCIÓN BÁCULO ACERO 4 mm S-235JR

MODELO DE LA BASE REDONDO



DIÁMETRO MÁXIMO BASE 400 x 400 mm

SISTEMA ANTIRROBO DE SERIE







ALTURA TUBO DIÁMETRO 90 0 mm 700 m 1.700 mm 1.700 mm 1.700 mm


ESPESOR TUBO 114 ACERO 4 mm

ESPESOR TUBO 90 ACERO 3,2 mm

PESO 87 kg 93 kg 99 kg 110 kg 121 kg


3007 7039 6404
R A L
COLORES DE SERIE
184

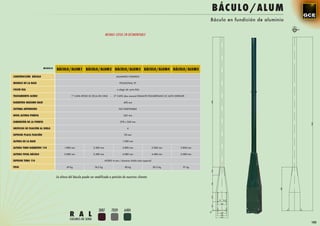

BÁCULO/AL UM
Báculo en fundición de aluminio

MISMAS COTAS EN DESMONTABLE

MODELO
BÁCULO/ALUM1 BÁCULO/ALUM2 BÁCULO/ALUM3 BÁCULO/ALUM4 BÁCULO/ALUM5
CONSTRUCCIÓN BÁCULO ALUMINIO FUNDIDO

MODELO DE LA BASE POLIGONAL 2T




SISTEMA ANTIRROBO NO DISPONIBLE








ESPESOR TUBO 114 ACERO 4 mm / aluminio doble tubo especial

PESO 69 kg 74,5 kg 80 kg 85,5 kg 91 kg


3007 7039 6404
R A L
COLORES DE SERIE
185

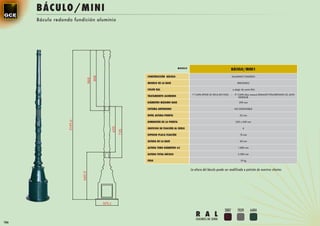

BÁCULO/MINI
Báculo redondo fundición aluminio

MODELO
BÁCULO/MINI1
CONSTRUCCIÓN BÁCULO ALUMINIO FUNDIDO

MODELO DE LA BASE REDONDO


1ª CAPA EPOXI 2C RICA EN CINZ - 2ª CAPA (dos manos) ESMALTE POLIURETANO 2C ALTO
TRATAMIENTO ALUMINIO ESPESOR







ALTURA DE LA BASE 60 mm

ALTURA TUBO DIÁMETRO 63 1.800 mm

ALTURA TOTAL BÁCULO 2.300 mm

PESO 19 kg


3007 7039 6404
R A L
COLORES DE SERIE
186

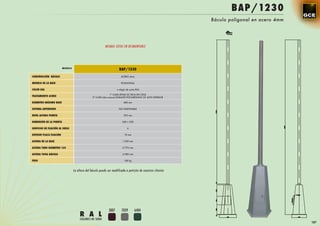

BAP/1230
Báculo poligonal en acero 4mm

MISMAS COTAS EN DESMONTABLE

MODELO
BAP/1230
CONSTRUCCIÓN BÁCULO ACERO 4mm



1ª CAPA EPOXI 2C RICA EN CINZ
TRATAMIENTO ACERO 2ª CAPA (dos manos) ESMALTE POLIURETANO 2C ALTO ESPESOR




DIMENSIÓN DE LA PUERTA 340 x 228






PESO 150 kg


3007 7039 6404
R A L
COLORES DE SERIE
187

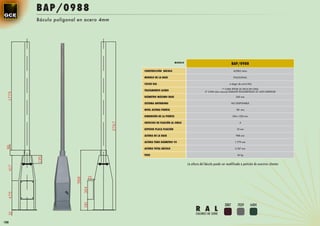

BAP/0988
Báculo poligonal en acero 4mm

MODELO
BAP/0988
CONSTRUCCIÓN BÁCULO ACERO 4mm



1ª CAPA EPOXI 2C RICA EN CINZ
TRATAMIENTO ACERO 2ª CAPA (dos manos) ESMALTE POLIURETANO 2C ALTO ESPESOR







ALTURA DE LA BASE 988 mm



PESO 45 kg


3007 7039 6404
R A L
COLORES DE SERIE

188

BA H
Báculos en aluminio e hierro para conexión a red de 3m - 3,5m - 4m

BA-01 BA-02 BH-OCTOGONAL BH-CILINDRICA BH-CONICA BH-CUADRADA

189

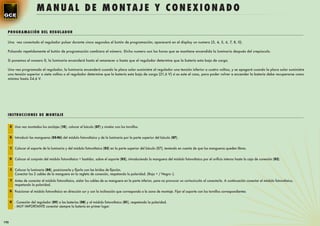

MANUAL DE MONTAJE Y CONEXIONADO

PROGRAMACIÓN DEL REGUL ADOR

Una vez conectado el regulador pulsar durante cinco segundos el botón de programación; aparecerá en el display un numero (3, 4, 5, 6, 7, 8, 0).

Pulsando repetidamente el botón de programación cambiara el número. Dicho numero son las horas que se mantiene encendida la luminaria después del crepúsculo.

Si ponemos el numero 0, la luminaria encenderá hasta el amanecer o hasta que el regulador determine que la batería esta baja de carga.

Una vez programado el regulador, la luminaria encenderá cuando la placa solar suministre al regulador una tensión inferior a cuatro voltios, y se apagará cuando la placa solar suministre
una tensión superior a siete voltios o el regulador determine que la batería esta baja de carga (21,6 V) si es este el caso, para poder volver a encender la batería debe recuperarse como
mínimo hasta 24,6 V.

IN S TRUCCIONES DE MONTAJE

A Una vez montados los anclajes (10), colocar el báculo (07) y nivelar con los tornillos.

B Introducir las mangueras (05-06) del módulo fotovoltaico y de la luminaria por la parte superior del báculo (07).

C Colocar el soporte de la luminaria y del módulo fotovoltaico (03) en la parte superior del báculo (07), teniendo en cuenta de que las mangueras queden libres.

D Colocar el conjunto del módulo fotovoltaico + bastidor, sobre el soporte (03), introduciendo la manguera del módulo fotovoltaico por el orificio interno hasta la caja de conexión (02).

E Colocar la luminaria (04), posicionarla y fijarla con las bridas de fijación.
Conectar los 2 cables de la manguera en la regleta de conexión, respetando la polaridad. (Rojo + / Negro -).
F Antes de conectar el módulo fotovoltaico, aislar los cables de su manguera en la parte inferior, para no provocar un cortocircuito al conectarla. A continuación conectar el módulo fotovoltaico,
respetando la polaridad.
G Posicionar el módulo fotovoltaico en dirección sur y con la inclinación que corresponda a la zona de montaje. Fijar el soporte con los tornillos correspondientes

H - Conexión del regulador (09) a las baterías (08) y al módulo fotovoltaico (01), respetando la polaridad.
- MUY IMPORTANTE conectar siempre la batería en primer lugar.

190

01
MÓDULO FOTOVOLTAICO

01
02
04 02 BASTIDOR DEL MODULO FOTOVOLTAICO
03 + CAJA DE CONEXIÓN
MÓDULO FOTOVOLTAICO

03
SOPORTE LUMINARIA + MODULO FOTOVOLTAICO

05 LUMINARIA
04
LUMINARIA

CABLE SOLAR + - 2 x 2,5 mm

CABLE SOLAR + - 2 x 2,5 mm
06

05
MANGUERA CONEXIÓN A LUMINARIA

06
MANGUERA CONEXIÓN A MODULO FOTOVOLTAICO

07
BÁCULO

08
BATERÍAS GEL

07 09
REGULADOR DE CARGA

09
10
08 ANCLAJES PARA HORMIGÓN

10
11
DIMENSIONES
BATERÍA BATERÍA
HUECO APROXIMADO DE 60 x 60 x 80 cm
APROXIMADAS ARQUETA
PARA HORMIGONAR
GEL GEL
60 x 60 x 80 cm
11 de profundidad para el hormigonado

191

CONDICIONES DE VENTA DE GENERAL DE CUADROS ELÉCTRICOS SOL AR
FABRICA - SEDE CENTRAL

1 VE NTAS • LA GARANTÍA COMPRENDE LA REPARACIÓN DE LOS PRODUCTOS RECONO- 6 FORMAS DE PAG O
CIDOS DEFECTUOSOS POR NUESTRO PERSONAL TÉCNICO, QUEDANDO DE
• LOS PRECIOS DE NUESTRA TARIFA ESTÁN EXPRESADOS EN EUROS Y NO INCLU- NUESTRA PROPIEDAD LOS REEMPLAZADOS Y SIN RESULTAR OBLIGADOS AL • EL PAGO AL CONTADO SERÁ CONDICIÓN EXIGIDA EN TANTO NO SE HAYA
YEN IMPUESTOS. PAGO DE INDEMNIZACIÓN ALGUNA. FORMALIZADO LA CORRESPONDIENTE APERTURA DE CUENTA., UNA VEZ
ABIERTA LAS FORMAS SON:
• G.C.E. SOLAR SE RESERVA EL DERECHO DE MODIFICAR SUS PRECIOS DE VENTA • PARA LA ATENCIÓN DE RECLAMACIONES Y EN SU CASO, LA REALIZACIÓN DE
SIN PREVIO AVISO. REPARACIONES EN GARANTÍA, SERÁ CONDICIÓN INDISPENSABLE PRESENTAR A) PAGARES:
JUNTO AL MATERIAL UNA COPIA DEL ALBARÁN O DE LA FACTURA.
• LOS PRECIOS INDICADOS NO INCLUYEN LA INSTALACIÓN. 1º APLAZADO 30 DÍAS F.F. PARA PEDIDOS HASTA 600 € IM-
• LOS GASTOS DE DEVOLUCIÓN Y REENVÍO PARA REPARACIONES QUE NO ES- PUESTOS NO INCLUIDOS.
TÉN EN GARANTÍA CORRERÁN POR CUENTA DEL CLIENTE.
2 E X P EDI CI ÓN Y TRAN SPOR T E 2º APLAZADO 60 DÍAS F.F. PARA PEDIDOS QUE COMPREN-
• LA GARANTÍA EN LAS BATERIAS ES DE 3 AÑOS SIEMPRE QUE LA DESCARGA DAN ENTRE 601 € A 1.200 € IMPUESTOS NO INCLUIDOS.
• TODAS LAS MERCANCÍAS VIAJAN ASEGURADAS. EN CASO DE ROTURA, PER- NO SEA SUPERIOR AL 70% DE SU CAPACIDAD. EL MICROLED TIENE GARANTÍA
DIDA DE MERCANCÍA, DEFICIENCIA DEL EMBALAJE, ETC, TENDRÁN QUE REA- DE DE 50.000 HORAS. LOS MÓDULOS FOTOVOLTAICOS DE 25 AÑOS. 3º APLAZADO A 90 DÍAS F.F. PARA PEDIDOS SUPERIORES A
LIZAR LAS RECLAMACIONES A NUESTRO DEPARTAMENTO DE ATENCIÓN AL 1.201 € IMPUESTOS NO INCLUIDOS.
CLIENTE EN UN TIEMPO MÁXIMO DE 24 HORAS. EL HECHO DE NO EFECTUAR-
LAS EN NINGÚN CASO IMPLICARÁ RESPONSABILIDAD POR PARTE DE G.C.E. 5 D EVO L U C I O NES 4º LOS PAGARES SE ENVIARÁN POR ADELANTADO AL RECI-
SOLAR. BIR LA FACTURA PROFORMA, PARA EVITAR LAS DEMORAS.
• NO SE ADMITIRÁN DEVOLUCIONES DE MATERIAL TRANSCURRIDOS 8 DÍAS DES-
• LOS PRECIOS DE LAS FAROLAS Y PLACAS SOLARES SON PUESTOS EN NUES- DE SU EXPEDICIÓN. B) TRANSFERENCIA BANCARIA: APLICANDO UN DESCUENTO DEL 4 % P.P.
TROS ALMACENES Y SE PACTARA EL TRANSPORTE EN CADA CASO, DEBIDO AL
VOLUMEN DE LOS MISMOS. • EN CASO DE AUTORIZACION DENTRO DE ESTE PLAZO, EL MATERIAL DEBERÁ C) MEDIANTE REEMBOLSO AL RECIBIR LA MERCANCÍA, SIENDO LOS GASTOS
DE SER ENVIADO PERFECTAMENTE EMBALADO EN SUS EMBALAJES DE ORI- DEL REEMBOLSO A CUENTA DE G.C.E. SOLAR.
3 P L AZOS DE EN TREGA GEN Y A PORTES PAGADOS, INDICANDO DATOS DE SU EXPEDICIÓN Y / O SU
FACTURACIÓN (Nº DE ALBARÁN, FECHA DE ALBARÁN, Nº FACTURA, ETC) Y EN • LOS DÍAS DE FACTURACIÓN LOS ESTABLECE G.C.E. SOLAR EN CADA MOMENTO
• LOS PLAZOS DE ENTREGA SE DAN DE BUENA FE A TITULO INDICATIVO. NINGÚN CASO SE ACEPTARAN DEVOLUCIONES QUE NO HAYAN SIDO PRE-
VIAMENTE AUTORIZADAS YA SEA POR FAX O POR TELÉFONO CON NUESTRO • LA ACEPTACIÓN DE ESTAS CONDICIONES DE ORGANIZACIÓN ADMINISTRATI-
• LOS RETRASOS QUE PUDIERAN PRODUCIRSE NO DARÁN LUGAR A NINGUNA DEPARTAMENTO DE ADMINISTRACIÓN. VA Y FINANCIERA SERÁN CONSIDERADAS CONFORMES SIEMPRE QUE EXCEP-
INDEMNIZACIÓN POR PARTE DE G.C.E. SOLAR. CIONALMENTE NO SE PACTE OTRAS AL FORMALIZAR EL PEDIDO.
• LOS ABONOS CORRESPONDIENTES A ESTAS DEVOLUCIONES SERÁN ANOTA-
• LOS PEDIDOS PODRÁN SER SUMINISTRADOS EN PARTE, INDICANDO EN CADA DOS EN CUENTA Y DEDUCIDOS DE LAS PRÓXIMAS FACTURAS. • LOS PRECIOS DE TODO LO CONCERNIENTE A PANELES FOTOVOLTAICOS, SE-
CASO LA SITUACIÓN DE LAS REFERENCIAS RESTANTES (ANULACIÓN O PEDI- RAN FIJADOS EN CADA MOMENTO, ASÍ COMO LA FORMA DE PAGO SERÁ
DO PENDIENTE). • CUANDO LA DEVOLUCIÓN SE REALICE POR CAUSAS AJENAS A G.C.E. SOLAR, MEDIANTE TRASNFERECIA BANCARIA ANTICIPADA.
SE APLICARÁ UNA DEPRECIACIÓN DE UN 10% SOBRE EL TOTAL DE LA DEVOLU-
CIÓN EN CONCEPTO DE COSTES DE MANIPULACIÓN DE MATERIAL.
4 GARAN TÍ AS
• EN NINGÚN CASO Y BAJO NINGÚN CONCEPTO SE ADMITIRÁN DEVOLUCIO- 7 DELEGACI ON ES Y DI S TRI B UI DORES
• TODOS NUESTROS EQUIPOS FOTOVOLTAICOS NUEVOS ESTÁN GARANTIZA- NES DE MATERIALES UNA VEZ SUPERADOS 6 MESES DESDE SU EXPEDICIÓN
DOS CONTRA DEFECTO DE FABRICACIÓN Y/O DEFECTO DE SUS COMPONEN- O ENTREGA. G.C.E. SOLAR, SE RESERVA EL DERECHO DE ALTERAR EL PRESENTE CONDICIO-
TES O ACCESORIOS POR UN PLAZO MÍNIMO DE 1 AÑO Ó EL ESPECIFICADO NANTE EN AQUELLAS OPERACIONES REALIZADAS POR SUS DISTRIBUIDORES
EN EL CATÁLOGO PARA CADA UNO DE ELLOS, A CONTAR DESDE LA FECHA Y DELEGACIONES, EN CUYO CASO, SERA RESPONSABILIDAD DE ÉSTOS EL IN-
DE ENTREGA, QUE SE CONSIDERA REALIZADA EN LA FECHA SEÑALADA EN LA FORMAR A SUS CLIENTES DE TAL EXTREMO.
FACTURA O ALBARÁN DE ENTREGA.

• NO ESTÁN COMPRENDIDOS EN LA GARANTÍA LOS CASOS DE FUERZA MAYOR, 8 COMP ETEN CI A JUDI CI AL
DESGASTE NATURAL, INDEBIDA MANIPULACIÓN Y/O MANEJO (ALTERACIÓN
EN EL PANEL DE CONTROL, INADECUADA CONEXIÓN ELÉCTRICA, MANIPU- PARA RESOLVER LAS CUESTIONES QUE PUEDAN DERIVARSE DE LAS RELACIO-
LACIÓN POR PERSONAL NO AUTORIZADO, ETC.), NO SEGUIMIENTO DE IN- NES COMERCIALES, TANTO G.C.E. SOLAR COMO EL COMPRADOR CONVIENEN
STRUCCIONES, MALA CONSERVACIÓN, USO INADECUADO, FENÓMENOS EN SOMETERSE A LOS JUZGADOS Y TRIBUNALES DE ZAMORA, RENUNCIANDO
ATMOSFÉRICOS O CUALQUIER OTRO DEFECTO O TRASTORNO NO IMPUTABLE A SU PROPIO FUERO SI FUESE OTRO.
A NUESTROS EQUIPOS, PRODUCTOS O PERSONAL TÉCNICO.
192

Ctr a. de V illar albo a V illalazan, km 2
ZAMORA (SPAIN • EUROPE)

Teléf ono: (+34) 980 100 84 4
Fax: (+34) 980 100 928

www.gcesolar.es

Gse catalogo solar

Más contenido relacionado

Destacado

Similar a Gse catalogo solar

Más de Didactech Ltda

Gse catalogo solar
