Eficiencia Energética y control en instalaciones

Control, Telegestión y Eficiencia Energética
en instalaciones de Alumbrado Exterior

Román Francesch, Director General
E‐Controls

Presentación E-Controls

Control Alumbrado
Edificios Exterior

Hotel Control Remoto

Oficinas Regulación Flujo

Hospital Alarmas

www.e‐controls.es www.multilamp.es


E-Controls: Productos y Soluciones
Interior Exterior

Alumbrado Público
Clima ‐ HVAC Iluminación

Clima+Iluminación Regulación


El gasto energético en Alumbrado Público

• El 19% de energía mundial se consume en alumbrado
• Europa:
‐ 1 punto de luz por cada 9 habitantes (media)
‐ 90 millones de puntos de luz (820 M Habitantes)
‐ Consumo total = 59,76 TWh/año
• España:
‐ El 2% de energía en España corresponde a gasto en
Alumbrado Público (5.200 GWh)
‐ El Alumbrado Público representa entre el 55% y el 70% del
gasto de energía eléctrica de los Ayuntamientos.
‐ En el marco de la Estrategia Española de Ahorro y Eficiencia
Energética (E4), se prevé un ahorro de 1.791 GWh


Esquema general de Telegestión

CENTRO DE CONTROL CUADRO ELÉCTRICO
SLaV INTERNET GPRS

CONTROLADOR INTERNET
SLaC

SLaM SLaM
. . . . SLaM


Visión general de un sistema de Telegestión
SERVIDOR DATOS

CENTRO DE CONTROL

SLaV

MONITORIZACIÓN Y CONTROL MONITORIZACIÓN Y CONTROL

CUADRO ELÉCTRICO

GPRS
MANTENIMIENTO

INSTALACIÓN REMOTA
CONTROLADOR INTERNET

NOTIFICACIÓN DE ALARMAS SLaC

SLaM SLaM SLaM
. . .

Comunicación a través de la Red Eléctrica


Ahorro energético y reducción de costes

Ahorro energético

•Control ON/OFF punto a punto
•Regulación del nivel de luminosidad
•Detección de alarma condensador
•Reducción de las emisiones de CO2 Instalación y
•Disminución toneladas de petróleo Puesta en marcha Mantenimiento
•Mejora contaminación lumínica

ROI
Reducción costes explotación
Equipos de Control Ahorro Energético
•Realizar acciones directas
•Minimiza coste rondas nocturnas
•Mejora tiempo de las intervenciones
•Gestiona los partes de averías
•Permite planificar intervenciones
•Mantenimiento preventivo


Objetivos de un sistema de control de alumbrado

Reducir
Racionalizar Organizar
Costes
Energía Información
Explotación

Un sistema de control de alumbrado exterior
puede ahorrar entre un 40% y un 70% de energía


Aplicaciones de control de Alumbrado Exterior
Parques y
Calles Jardines Autopistas

Esquinas
de calles Túneles

SOLUCIONES

Campos Alumbrado Parkings
de fútbol ornamental

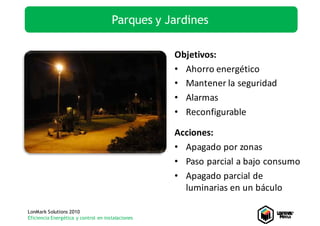

Parques y Jardines

Objetivos:
• Ahorro energético
• Mantener la seguridad
• Alarmas
• Reconfigurable

Acciones:
• Apagado por zonas
• Paso parcial a bajo consumo
• Apagado parcial de
luminarias en un báculo


Parques y Jardines

Luminarias en funcionamiento normal Apagado parcial de luminarias


Parques y Jardines

Situación inicial:

• Parque abierto al público
• 44 puntos de luz encendidos


Parques y Jardines

Primer horario ahorro energético:

• Parque cierra a las 20:00h
• Se apagan 15 puntos luz
• Ahorro del 35% energía
• Reducción costes envejecimiento
15 equipos


Parques y Jardines

Segundo horario ahorro energético:

• Reducción energía a las 23:00h
• Se apagan 11 puntos luz
• Ahorro del 25% energía
• Reducción costes envejecimiento
11 equipos

Ahorro total:
• 60% energía
• 45% utilización equipos


Esquinas de calles

Objetivos:
• Mantener seguridad
• Reducir consumo en horas de
poco tráfico
• Evitar nuevo cableado

Acciones:
• Paso a bajo consumo


Esquinas de calles

En horas concurridas:
Alumbrado a 100%
16 Puntos de luz

Zona de estudio


Esquinas de calles

En horas de poco movimiento:
Cruces  Zona peligrosa a 100%
4 puntos de luz

Calles  Doble nivel a 60%
12 puntos de luz

Ahorro total:
• 25% energía


Túneles

Objetivos:
• Reducción costes instalación
• Reducir cableado
• Reducir coste equipos
• Evitar fallos de instalación
• Luminosidad automática
• Encendidos reconfigurables
• Alarmas
Acciones:
• Control luminosidad en función del
entorno


Túneles

Encendido Día Encendido Noche
Luminosidad 100% Luminosidad reducida
Todos los proyectores encendidos Diversos proyectores apagados


Túneles

Nivel de luminosidad durante el día


Túneles

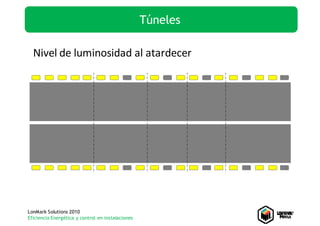

Nivel de luminosidad al atardecer


Túneles

Nivel de luminosidad por la noche

Ahorro total: Determinado por las características del túnel


Campos de futbol

Objetivos:
• Reducir consumo energético en
horas de entreno
• No instalar nuevo cableado

Acciones:
• Apagado parcial a tresbolillo en
función del evento


Campos de futbol

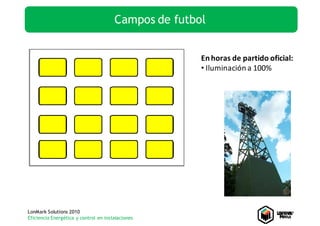

En horas de partido oficial:
• Iluminación a 100%


Campos de futbol

En horas de entreno:
• Iluminación a 50%


Campos de futbol

Importante equilibrar
envejecimiento lámparas y
equipos para poder ahorrar
costes de mantenimiento en
fase de sustitución equipos

Ahorro total:
• 45% energía
• 40% utilización equipos


Proyectos de Referencia


Ejemplos de instalaciones
Parque G5 - Badalona

OBJETIVOS
Racionalización del consumo energético:
 Control de Flujo luminoso
 Gestión de encendidos y apagados

CARACTERÍSTICAS DE LA INSTALACIÓN

 1 armario eléctrico
 13 luminarias en columnas > 16 metros
 71 proyectores repartidos de 3 a 6 por luminaria
 Potencia Luminarias: 250W VSAP
 Horas funcionamiento: 4.197 h/año
 Consumo energético: 74.550 KWh/año

Parque G5 - Badalona
RESULTADOS OBTENIDOS
Consumo energético inicial: 74.550 KWh/año (8.946 €/año)
Ahorro con Telegestión
% KWh/año €/año(*)
Control Doble Nivel 40% 29.820 3.578
Gestión remota de horarios 15% 11.183 1.342
AHORRO TOTAL 55% 41.003 4.920

CONCLUSIONES
Consumo energético final: 33.548 KWh/año (4.026 €/año)
Ahorro por punto de luz: 69,30 €/año

AMORTIZACIÓN DE LA INVERSIÓN: 2,86 AÑOS

Eficiencia Energética y control en instalaciones (*) 0,12€/KWh


Parque de Monterols - Barcelona

OBJETIVOS
Optimización del alumbrado público en un
parque por la noche:
 Gestión de encendidos y apagados horarios
 Control ON/OFF por zonas


 44 puntos de luz
 Potencia Luminarias: 70W
 Horas funcionamiento: 4.250 h/año
 Consumo energético: 17.017 KWh/año


Parque de Monterols - Barcelona
Consumo energético inicial: 17.017 KWh/año (2.042 €/año)
Horas funcionamiento: 4.250 h/año
Ahorro con Telegestión
% KWh/año €/año(*)
Control ON/OFF por Zonas 60% 10.210 1.225
% h/año
Reducción horas utilización 45% 1.913 440 (**)
AHORRO TOTAL 81% 1.665

CONCLUSIONES
(*) 0,12€/KWh
Consumo energético final: 6.807 KWh/año (817 €/año) (**) Cambio luminarias cada 7 años
Ahorro por punto de luz: 37,85€/año

AMORTIZACION DE LA INVERSIÓN: 5,46 AÑOS

Jardines Teatro Grec - Barcelona

OBJETIVOS
Realizar un control flexible de la instalación:
 Control por zonas y grupos de luminarias
 Escenarios de iluminación por actividad
 Control manual a través de botonera
 Fácil reprogramación para otros eventos
 Control remoto para telegestión

 47 luminarias VSAP
 Botonera control de escenas e‐Scene
 Sistema de Telegestión con control horarios


Control de escenas mediante
botonera LonWorks PowerLine


ESCENA 1


ESCENA 2


ESCENA 3


ESCENA 4


PROYECTO MOSTRADOR EXTERIOR PÚBLICO
ECODIGITAL - 22@ Barcelona

OBJETIVOS
 Crear un Living Lab para probar tecnologías innovadoras
 Gestión energética de las luminarias
 Reducir consumos y costes de energía eléctrica
 Mejorar la contaminación lumínica
 Reducir emisiones de dióxido de carbono (CO2)
 Incrementar la seguridad vial
 Dotar de nuevos servicios a la sociedad
 Integrar arquitectura del alumbrado al mobiliario
urbano
 Crear auditorias para reportar al Ayuntamiento



 1 armario eléctrico reciclable
 12 luminarias led con driver DALI
 Controlador de luminarias PowerLine DALI
 Fibra óptica
 Armario reciclable
 Gestión de luminarias a través de la red
eléctrica
 Regulación luz y medida energía
 Red de sensores Wireless
 Punto recarga vehiculos eléctricos
 Red Wi‐Fi disponible para la población
 Desarrollado por 10 empresas nacionales


 Encendido, apagado y regulación de luminaria LED
 Control driver LED con equipo PowerLine – DALI de E‐Controls
 Medida energía eléctrica de cada punto de luz
 Gestión de alarmas por punto de luz
 Envio alarmas en tiempo real por correo electrónico
 Gestión de luminarias por horarios
 Reducción de flujo luminoso en horarios concretos
 Regulación del flujo luminoso por rampa
ascendente/descendente



Topología del sistema


Gracias por su atención
Román Francesch

www.e‐controls.es

www.multilamp.es
