1. Hardware y redes Cristina Guzmán y Victoria Ruiz.

2. Índice. Funcionamiento del ordenador. -El microprocesador. -Las memorias. Hardware y componentes -La caja. -La fuente de alimentación. -Los ventiladores. Dispositivos de almacenamiento. -El disco duro. -Dispositivos ópticos de almacenamiento. -Los casi desaparecidos disquetes. -Tarjetas de memoria. -Discos de llavero. La placa base. -El microprocesador. Las conexiones externas del ordenador. Redes del ordenador. -Redes del área local (LAN). Redes de área extendida (WAN) ). -Redes ADSL-Conexión de banda ancha. La red de redes: Internet. -¿Cómo se transmite la información por Internet?

3. Funcionamiento del ordenador.

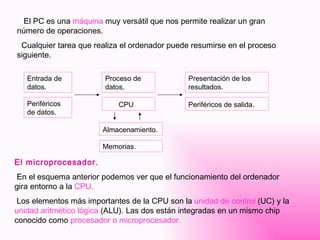

4. El PC es una máquina muy versátil que nos permite realizar un gran número de operaciones. Cualquier tarea que realiza el ordenador puede resumirse en el proceso siguiente. El microprocesador. En el esquema anterior podemos ver que el funcionamiento del ordenador gira entorno a la CPU. Los elementos más importantes de la CPU son la unidad de control (UC) y la unidad aritmético lógica (ALU). Las dos están integradas en un mismo chip conocido como procesador o microprocesador. Entrada de datos. Periféricos de datos. Proceso de datos. CPU Presentación de los resultados. Periféricos de salida . Almacenamiento. Memorias.

5. De una manera muy simplificada, el proceso que sigue el procesador es el siguiente: La unidad de control lee en la memoria las instrucciones de los programas. Toma datos de la memoria o bien de los periféricos. Utiliza la ALU para hacer cálculos. Devuelve los resultados de las operaciones a la memoria o a los periféricos. La característica principal es su velocidad , pero estas máquinas son sólo capaces de trabajar combinando los dígitos 0 y 1, es decir trabajan en código binario . El procesador está conectado a la memoria y a los periféricos mediante los buses , compuestos por un grupo de cables o circuitos, por los que la información circula. Microprocesador.

6. Las memorias. Son unos componentes que se utilizan para almacenar los datos que se emplea el ordenador. Hay dos tipos de memorias: - La memoria externa : está formado por unos dispositivos que necesitan un adaptador para ser conectados al procesador. Ejemplos; Disco duro, CD. - La memoria interna : está formada por unos chips directamente conectados con el procesador. Ejemplos; RAM. Para medir la memoria, se utiliza una unidad denominada byte . Los múltiplos más comunes son el kilobyte y el megabyte . RAM : memoria de acceso aleatorio Es la memoria principal del ordenador. Es volátil , es decir, que se pierden los datos al desconectar el ordenador.

7. Hardware y componentes.

8. Todos los elementos del interior del ordenador están perfectamente compartimentados, y la distribución interna es igual en la mayoría de los PC. La caja . En la parte delantera se encuentran los elementos de mando y señalización y las unidades de disco, y en la trasera están todas las conexiones del ordenador. Respecto al interior hay que tener en cuenta su formato. La fuente de alimentación. Los elementos de la unidad central funcionan a diversas tensiones. Como la corriente de alimentación es de 220V, necesitamos un elemento que adapte la tensión. Este elemento es la fuente de alimentación. Los ventiladores. Los distintos componentes del ordenador generan calor, y una ventilación insuficiente puede ocasionas problemas en el funcionamiento del mismo. Ventiladores. Fuente de alimentación.

9. Dispositivos de almacenamiento.

10. El disco duro. Un disco duro está formado por varios discos apilados. Entre los discos se sitúan los cabezales de lectura , que se encargan de leer y grabar datos. Los cabezales se sitúan ahí, gracias a un brazo que se desplaza y al giro de los discos. Las principales características de un disco duro son: La capacidad : que ha ido aumentando espectacularmente con los años. La velocidad del eje : que se mide en rpm. Disco duro

11. Dispositivos ópticos de almacenamiento. Los dispositivos ópticos de almacenamiento son más fiables que los magnéticos. En los primeros, un láser va leyendo o realizando agujeros microscópicos sobre la superficie de un disco de material plástico. El disco con los agujeros entrantes y los salientes está cubierto por una capa reflectora, para que el rayo láser rebote, y otra transparente que sirve como protección para el disco. Los casi desaparecidos disquetes. Como los discos duros son unidades con memoria magnética les afecta la temperatura, la humedad y sobre todo, los campos magnéticos. Estas variables hacen que sean unos dispositivos poco fiables.

12. Tarjetas de memoria. Utilizan las memorias flash que presentan la ventaja, de que no pierden la información cuando no están conectadas al ordenador, por tanto , es una memoria no volátil . Discos llavero. Estos dispositivos unen las características de las memorias utilizadas en las tarjetas y su fácil conexión al PC mediante el puerto USB.

13. La placa base.

14. La placa base es un circuito impreso rectangular sobre el que van conectados todos los dispositivos o elementos del ordenador. La placa base está formado por : La memoria principal , los slots , los chips de control , el microprocesador , y otros elementos. El microprocesador . Es uno de los elementos que se conecta directamente a la placa base. Tiene forma cuadrada y está formada por millones de transistores. La velocidad de funcionamiento de un microprocesador se mide en MHz o GHz.

15. Son chips de memoria que pueden tener multitud de formas. Son memorias principales (las RAM), pero de menor capacidad y precios mayor. Memoria caché externa. Es el conjunto de chips encargados de controlar determinadas funciones del ordenador, como las conexiones entre el microprocesador y los puertos o memorias. Chipset. Es un chip que contiene el programa elemental que controla los dispositivos del ordenador. Tiene diversos parámetros, como el tipo de disco duro, la fecha y la hora. Bios.

16. Las conexiones externas del ordenador.

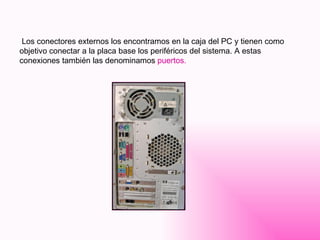

17. Los conectores externos los encontramos en la caja del PC y tienen como objetivo conectar a la placa base los periféricos del sistema. A estas conexiones también las denominamos puertos.

18. Redes de ordenadores.

19. Una red de ordenadores esta constituida por un conjunto de ordenadores con el objetivo de compartir unos recursos determinados. Hay dos tipos de redes según sus dimensiones; Las redes de área local (LAN) ; engloban redes reducidas. Las redes de área amplia (WAN); engloban áreas geográficas más extensas. Redes de área locas (LAN). Las principales características de las redes de área local son ; El hecho de tener un alcance limitado, y de tener una velocidad de transferencia de datos muy elevada.

20. Los elementos básicos que forman una red de área local son : Las estaciones de trabajo (ST); también llamadas clientes . Los medios de transmisión . La conexión física ente los diversos ordenadores se lleva a cabo a través de una tarjeta de re red y cables. El servidor . Es uno de los ordenadores de la red. En las redes llamadas igualitarias , cualquier estación de trabajo puede ser un servidor. En las redes centralizadas , el servidor ejecuta el sistema operativo y ofrece al resto de usuarios recursos o servicios.

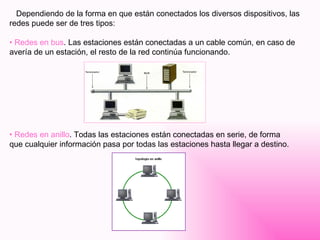

21. Dependiendo de la forma en que están conectados los diversos dispositivos, las redes puede ser de tres tipos: Redes en bus . Las estaciones están conectadas a un cable común, en caso de avería de un estación, el resto de la red continúa funcionando. Redes en anillo . Todas las estaciones están conectadas en serie, de forma que cualquier información pasa por todas las estaciones hasta llegar a destino.

22. Redes en estrella . Todas las estaciones están conectadas a un ordenador central o a un concentrador. Si se estropea alguna estación, la red continúa funcionando, si la avería se produce en el ordenador central o en el concentrador, la red queda interrumpida. En una red se pueden definir diversos grupos de trabajo . Cada grupo de trabajo estaría compuesto, por tanto, por un conjunto de estaciones que comparten unos recursos determinados.

23. Redes de área extendida (WAN)

24. Las redes de área extendida (WAN) se caracterizan por englobar extensas zonas geográficas. Una red de área extendida está formada por un conjunto de dos o más redes de área local. La característica principal de estas redes es que la conexión entre los distintos ordenadores se lleva a cabo mediante líneas de telecomunicaciones, o incluso, por medio de satélites, lo que conlleva que la velocidad de transferencia descienda drásticamente en relación con las redes de área local.

25. Redes de ADSL-Conexiones de banda ancha. En la sigla ADSL, la A, de asimétrica , tiene un significado muy claro; el canal de bajada hacia el usuario puede llegar hasta a 8Mbit/s, mientras que el canal medio proporcionará 1Mbitps, la velocidad habitual en una red digital de servicios integrados. EL canal medio se emplea normalmente como canal de subida, es decir, para enviar datos, como por ejemplo un correo electrónico. Según la velocidad de transmisión, todas las redes se puede clasificar en redes de banda estrecha y redes de banda ancha . Las primeras son capaces de transmitir pocos miles de bits en segundos, mientras que las segundas llevan a cabo transmisiones de millones de bits por segundo.

26. La red de redes: Internet.

27. Internet es una red mundial de redes de ordenadores. Cualquier ordenador que está conectado a Internet puede comunicarse con cualquier otro del mundo, si éste también está conectado a la red.

28. ¿Cómo se transmite la información por Internet ? Cada ordenador conectado a Internet tiene que estar identificado mediante un nombre llamado dirección de IP , el cual sería comparable al documento nacional de identidad de los ciudadanos españoles. Cuando ejecutamos una aplicación en Internet, el programa cliente necesita saber la dirección del IP del ordenador remoto con el que queremos ponernos en contacto. Por tanto, la dirección del IP nos indica de dónde sale la información. Para comunicarse, los ordenadores necesitan una seria de norma, es decir, necesitan hablar en un mismo idioma, es lo que se conoce como TCP; protocolo de control de transmisión.
